개요

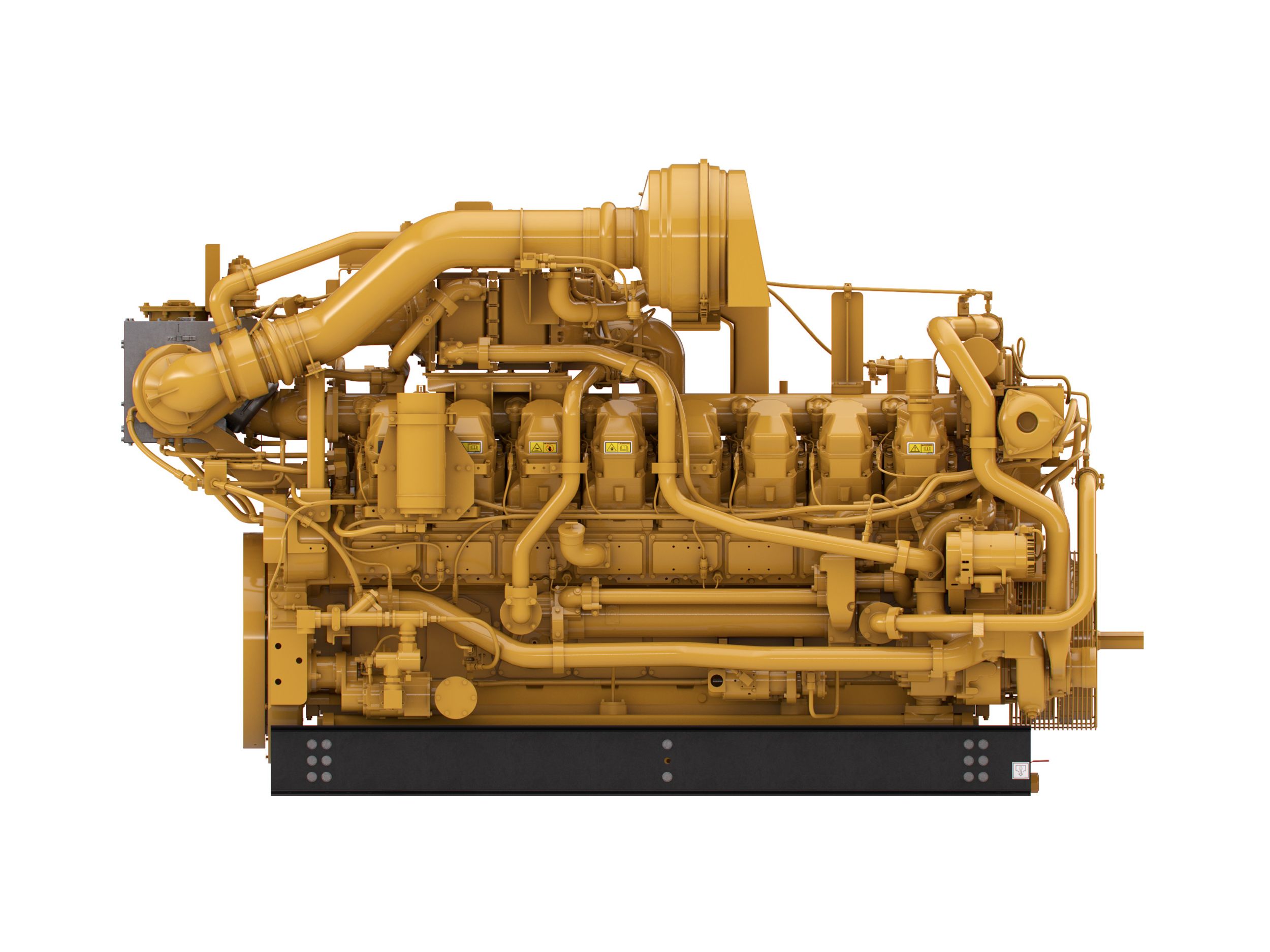

G3516 TA 가스 엔진

엔진 사양

단위:
최소 등급 660.0 BHP 492.0 bkW Less
최대 등급 1380.0 BHP 1029.0 bkW Less
배기가스 배출 NSPS 지역 규정 준수 NSPS 지역 규정 준수 Less

엔진 설계

- G3500의 검증된 안정성 및 내구성을 바탕으로 엔진 설계 - 매우 다양한 가스 연료 연소 가능 - 견고한 디젤 강도 설계로 수명이 길고 유지 및 운용 비용 절감 - 낮은 공기 밀도(높은 고도/대기 온도)에서도 폭넓은 작동 속도 범위 달성- 동력 밀도 향상을 통해 장비 관리를 개선 - 고품질 엔진 진단 기능 - 실린더별 폭발 감지 타이밍 제어

배기가스 배출

고객 자체 공연비 제어 및 삼원 촉매로 구성될 때 NSPS 및 미달성 지역 배기가스배출 수준 충족.

첨단 디지털 엔진 관리

ADEM A4 엔진 관리 계통은 속도 제어, 공연비 제어 및 점화/폭발 제어를 전체 엔진 관리 계통으로 통합합니다. ADEM A4는 다음 기능을 개선: 사용자 인터페이스, 표시장치 계통, 차단 제어장치 및 계통 진단 기능

폭넓은 어탯치먼트

다양한 기본 장착 엔진 어탯치먼트로 포장 시간 단축

시험

모든 엔진은 적절한 엔진 성능이 보장되도록 최대 부하 시험을 거칩니다.

GERP

GERP는 가스 압축 산업용 Cat® 천연 가스 엔진에 현장 성능을 제공하도록 설계된 PC 기반 프로그램입니다. GERP는 현장의 고도, 대기 온도, 연료, 엔진 냉각수 방열, 성능 데이터, 장착 도면, 사양서 및 펌프 곡선에 대한 엔진 데이터를 제공합니다.

전 세계 Cat 특약점을 통해 제공되는 제품 지원

- 2,200개 이상의 특약점 아웃렛 - Cat 공장에서 교육을 받은 특약점 소속 기술자가 석유 엔진의 모든 측면에 대한 서비스 제공 - Cat 부품 및 인력 보증 - 고장 이전 수리 선택사양에 대해 예방 정비 계약 이용 가능 - 다음을 결정하기 위해 오일 및 냉각수 샘플을 Caterpillar에서 설정한 표준과 비교하는 S•O•SSM 프로그램: - 내부 엔진 구성품 상태 - 불필요한 유체의 존재 - 연소 부산물의 존재 - 현장별 오일 교환 주기

80여 년의 엔진 제작 경험

60년 이상 천연 가스 엔진 생산. 이러한 제작 공정을 보유함으로써 Caterpillar에서는 고품질의 신뢰할 수 있는 고품질 제품을 생산할 수 있습니다. - 주물 엔진 블록, 헤드, 실린더 라이너 및 플라이휠 하우징 주조- 주요 구성품 가공- 완전한 엔진 조립

웹 사이트

모든 오일 및 가스 전력 요구 사항에 대해서는 www.cat.com/oilandgas를 방문하십시오.

G3516 TA 표준 장비

흡기 계통
  • 서비스 지시계가 있는 중간 부하용 에어클리너
  • 빗막이

냉각 계통
  • 2단계 충전 공기 냉각: 1단계 - JW + 1단계 AC, 2단계 - OC + 2단계 AC
  • 엔진 냉각 및 충전 공기 냉각 서모스탯
  • 재킷 워터 펌프, 기어 구동, 원심, 비자체 공급식
  • 애프터쿨러 워터 펌프, 기어 구동, 원심, 비자체 공급식
  • 부식 방지 스테인레스강 코어가 있는 애프터쿨러

배기 계통
  • 수랭식 배기 매니폴드
  • 건식 터보 차저 하우징
  • 건식 배기 엘보우

플라이휠 및 하우징
  • 플라이휠, SAE No. 21
  • 플라이휠 하우징, SAE No. 00
  • SAE 표준 회전

연료 계통
  • 엔진에 32-35psig 가스 공급
  • 전자 연료 계량 밸브
  • 가스 압력 조절기
  • 가스 차단 밸브

계측
  • Product Link 셀룰러 무선

윤활 계통
  • 크랭크케이스 브리더 - 상단 장착 오일 쿨러
  • 단일 오일 필터 - RH
  • 얕은 오일 팬
  • 오일 샘플 채취 밸브
  • 터보 오일 축압기

장착 계통
  • 레일

동력 인출 장치
  • 이중 댐퍼 및 보호대
  • 전방 하우징, 양면
  • 전방 하부 LH 액세서리 드라이브

일반
  • 페인트 - Cat Yellow
  • 크랭크축 진동 댐퍼 및 보호대

G3516 TA 선택사양 장비

흡기 계통
  • 원격 흡기 어댑터

충전 교류 발전기
  • CSA 교류 발전기 24V, 60A

냉각 계통
  • 재킷 워터 히터
  • 기계식 조인트 어셈블리 연결부

배기 계통
  • 유연한 피팅
  • 엘보우
  • 플랜지

연료 계통
  • 연료 필터
  • 가스 차단 밸브

계측
  • LAN 어댑터
  • 운전자 인터페이스 패널
  • 운전자 인터페이스 패널 엔클로저
  • 3',15',40',90',140' Product Link 연장 하니스
  • 50', 100' 상호 연결 하니스

윤활 계통
  • 윤활유
  • 오일 팬 드레인
  • 공기 사전 윤활 펌프

동력 인출 장치
  • 단일 댐퍼 및 보호대
  • 전방 스터브 축

시동 계통
  • 90psi 시동장치
  • 150psi 시동장치

일반
  • 특수 페인트
  • 바링 장치 LH 또는 RH
  • 폭발 릴리프 밸브
  • 크랭크축 풀리
