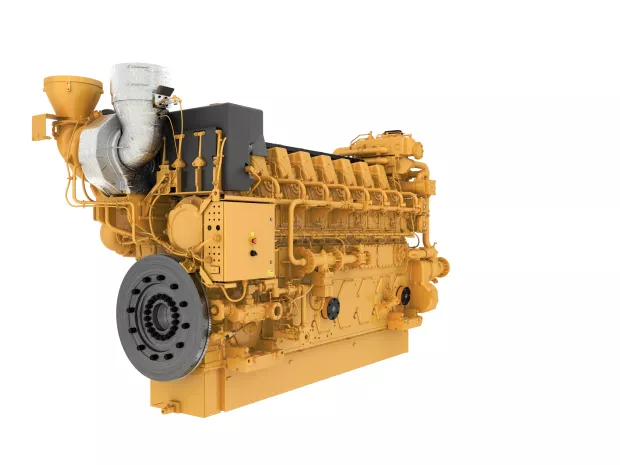

G3608 A4
사양
개요
G3600 A4 엔진은 가스 압축 작업에 적합한 다양한 동력 선택사양을 제공합니다. 업계 최고 수준의 가동 시간과 정밀 검사 간의 긴 작동 주기를 제공합니다. 장비에 G3600 A4 엔진을 사용하면 예정되지 않은 가동 중지 시간이 거의 없고, 작업에 적합한 동력과 최저 운용 비용, 배기가스 배출 규정 준수를 실현할 수 있습니다. G3600 A4 엔진에 이상적인 작업으로는 중앙 집중식 포집 스테이션, 가스 처리, 전달 및 보관 작업 등이 있습니다. Cat G3608 A4 가스 엔진 등급: 1,000rpm에서 1,864-1,995bkW(2,500-2,675bhp). NSPS 지역 규정 준수.
| 최소 등급 | 2500.0 BHP 1864.0 bkW | More |
| 최대 등급 | 2675.0 BHP 1995.0 bkW | More |
| 배기가스 배출 | NSPS 지역 규정 준수 NSPS 지역 규정 준수 | More |
| 배기량 | 10350.0 세제곱인치 169.6 l | More |
| 압축율 | 9.2:1 9.2:1 | More |
| 흡기 | 터보차징 애프터쿨링 터보차징 애프터쿨링 | More |
| 회전(플라이휠 끝부분에서 바라볼 때) | 시계 반대 방향 시계 반대 방향 | More |
| 플라이휠 이빨 | 255 255 | More |
| 중량(건식) | 46500.0 lb 21092.0 kg | More |
| 오일 교환 주기 | 5,000시간 5,000시간 | More |
| 점화, 보호 | ADEM™ A3 ADEM™ A3 | More |
| 행정 | 11.8 인치 300.0 mm | More |
| 보어 | 11.8 인치 300.0 mm | More |
장점 및 특징
엔진 설계
- 대기 기준 등급 기능이 있는 업계 최고의 동력 - ADEM A4 엔진 제어 계통은 배기 가스 배출을 유지하면서 완벽한 엔진 제어, 모니터링 및 보호를 제공합니다. - 작업 유연성을 위한 업계 최대의 연료 허용 오차 - 최저 유지 및 운용 비용과 검증된 안정성 및 내구성 - 기본 장착 서모스탯
배기가스 배출
U.S. 촉매를 사용하여 2010 미국 EPA 고정식 스파크 점화 엔진 NSPS 배기가스 배출 기준을 충족
희박 연소 엔진 기술
희박 연소 엔진은 다량의 과잉 공기를 사용하여 작동합니다. 과잉 공기는 연소 중 열을 흡수하여 연소 온도 및 압력을 낮춤으로써 NOx 수준을 크게 저감시킵니다. 또한 희박 연소 설계는 구성품 수명이 길어지고 연료 소비가 뛰어난 장점이 있습니다.
간편한 작동
- 고강도 팬 및 레일을 사용하여 장착이 용이하고 안정성이 뛰어남 - 블록의 측면 커버를 통해 내부 구성품을 검사
첨단 디지털 엔진 관리
ADEM A4 엔진 관리 계통은 속도 제어, 공연비 제어 및 점화/폭발 제어를 전체 엔진 관리 계통으로 통합합니다. ADEM A4는 다음 기능을 개선: 사용자 인터페이스, 표시장치 계통, 차단 제어장치 및 계통 진단 기능
폭넓은 어탯치먼트
다양한 기본 장착 엔진 어탯치먼트로 포장 시간 단축.
시험
모든 엔진은 적절한 엔진 성능이 보장되도록 최대 부하 시험을 거칩니다.
GERP
GERP는 가스 압축 산업용 Cat® 천연 가스 엔진에 현장 성능을 제공하도록 설계된 PC 기반 프로그램입니다. GERP는 현장의 고도, 대기 온도, 연료, 엔진 냉각수 방열, 성능 데이터, 장착 도면, 사양서 및 펌프 곡선에 대한 엔진 데이터를 제공합니다.
전 세계 Cat 특약점을 통해 제공되는 제품 지원
- 2,200개 이상의 특약점 아웃렛- Cat 공장에서 교육을 받은 특약점 소속 기술자가 석유 엔진의 모든 측면에 대해 서비스 제공- Caterpillar 부품 및 인력 보증 고장 이전 수리 선택사양에 대해 예방 정비 계약 이용 가능- 다음을 확인하기 위해 오일 및 냉각수 샘플을 Caterpillar가 설정한 표준과 비교하는 S•O•SSM 프로그램:- 내부 엔진 구성품 상태- 불필요한 유체의 존재- 연소 부산물의 존재- 현장별 오일 교환 주기
80여 년의 엔진 제작 경험
80년 이상 천연 가스 엔진 생산 - Caterpillar는 다음 제조 공정을 보유함으로써 고품질의 신뢰할 수 있는 제품을 생산할 수 있습니다. - 주물 엔진 블록, 헤드, 실린더 라이너 및 플라이휠 하우징 주조 - 주요 구성품 가공 - 완전한 엔진 조립
장비
G3608 A4 표준 장비
흡기 계통
- 에어클리너 - 표준 부하
- 흡입구 공기 어댑터
제어 계통
- A4 제어 계통 - 공연비 제어장치 및 개별 실린더 점화 타이밍 제어장치가 통합된 전자 거버닝을 제공
냉각 계통
- 재킷 워터 펌프
- 재킷 워터 서모스탯 및 하우징
- 애프터쿨러/오일 쿨러 펌프
- 애프터쿨러/오일 쿨러 서모스탯 및 하우징
- 2단계 애프터쿨러
- 재킷 워터 히터 연결
- 표준 ANSI 연결
배기 계통
- 건식 포장 배기 매니폴드
- 수직 배출구 어댑터
플라이휠 및 플라이휠 하우징
- SAE 표준 회전
연료 계통
- 가스 흡입 밸브 -- 연료 공급 압력 전자 제어식
점화 계통
- A4 제어 계통 -- 개별 실린더 폭발을 감지하여 개별 실린더 타이밍을 제어
윤활 계통
- 크랭크케이스 브리더 - 상단 장착
- 오일 쿨러
- 오일 필터
- 오일 팬 배출 밸브
장착 계통
- 엔진 장착 푸트(총 6개)
보호 계통
- 제거 사이클 포함 전자 차단 계통
- 크랭크케이스 폭발 릴리프 밸브
- 가스 차단 밸브
시동 계통
- 공기 시동 계통
일반
- 페인트 - Cat Yellow
- 진동 댐퍼
G3608 A4 선택사양 장비
흡기 계통
- 중부하 에어클리너 - 프리클리너 장착
- 빗물 보호장치가 장착된 중부하 에어클리너
충전 계통
- 충전 교류 발전기
제어 계통
- 맞춤형 제어 계통 소프트웨어 - 비표준 등급에 대해 사용 가능, 플래시 메모리를 사용한 필드 프로그램식
냉각 계통
- 팽창 탱크
- 유연한 연결부
- 재킷 워터 히터
배기 계통
- 유연한 벨로즈 어댑터
- 배기 익스팬더
- 용접 플랜지
연료 계통
- 연료 필터
- 가스 압력 조절기
- 유연한 연결
계측
- LCD 표시장치 패널
- 컬러 HMI 디스플레이
- 원격 데이터 모니터링 및 속도 제어
- Cat® ET(Electronic Technician) 및 Data View와 호환
- Modbus 및 이더넷 사용 가능
윤활 계통
- 공기 또는 전기 모터 구동 사전 윤활
- 이중 오일 필터
장착 계통
- 장착 플레이트(6개 세트)
동력 인출 장치
- 전방 스터브 축
시동 계통
- 공기 압력 감소 밸브
일반
- 엔진 바링 장치
- 이중 진동 댐퍼 및 보호대
