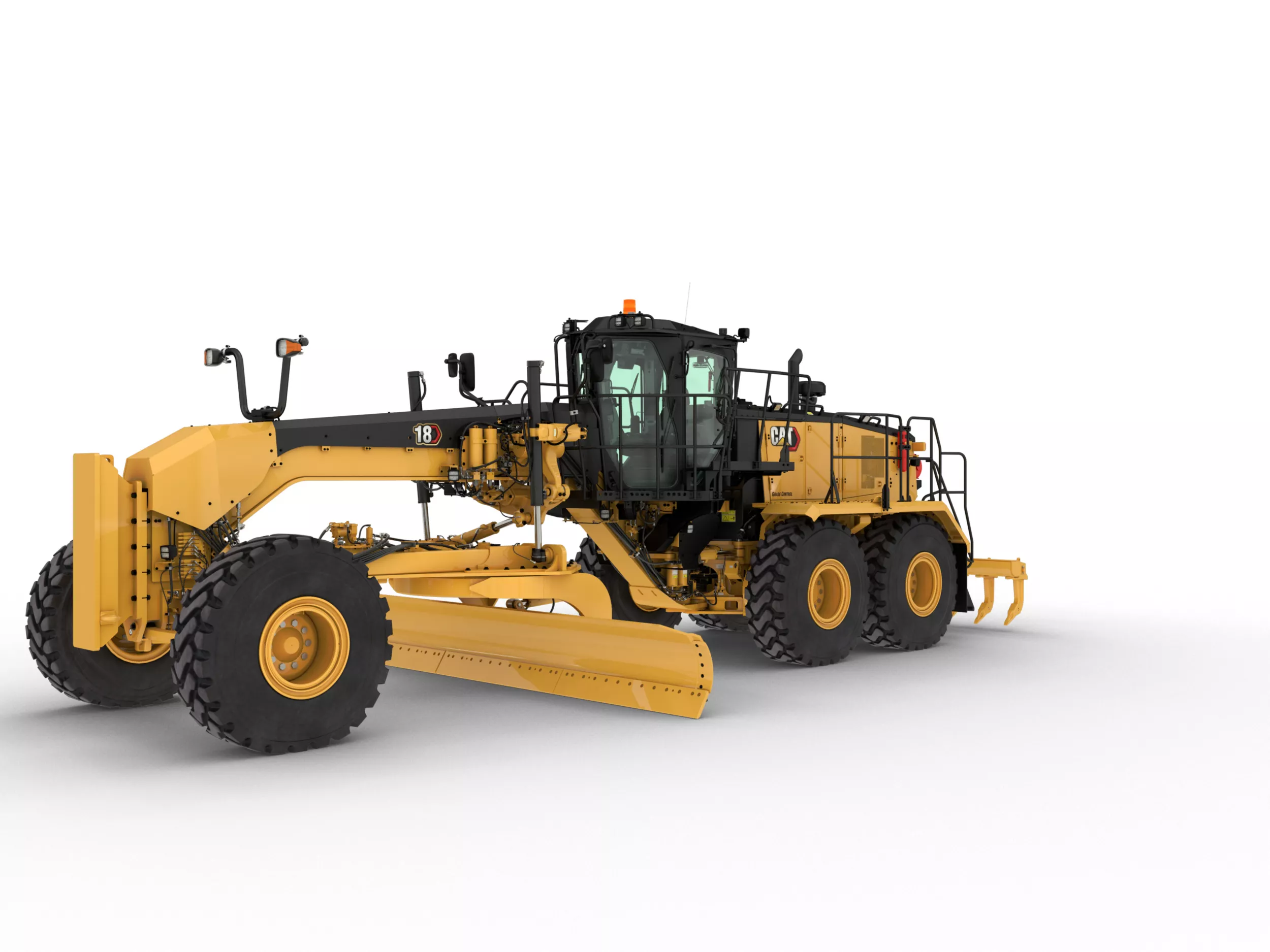

18 Motorgraders Tier 4 / Stage V

Prijsopgave aanvragen Dealer zoeken

Belangrijke specificaties

Basisvermogen (1e versnelling) - netto: 304 hp; 227 kW

Bedrijfsgewicht - met typische uitrusting: 74324 lb; 33713 kg

Bladbreedte: 18 ft; 5.5 m

18
Model wijzigen

Overzicht

Nivelleer mijnwegen en combineer met transporttrucks van 150-250 ton

De Cat® motorgrader 18 baant zich door de mijnbouw met zeer efficiënte modus, geavanceerde emissieregeling en een breder afwerkblad. Dit zware materieel is ideaal voor onderhoud aan transportwegen en mijnbouwactiviteiten, waardoor kosten worden bespaard en beschikbaarheid wordt gegarandeerd met de duurzaamheid van Cat.

Voordelen

Brede Dekking

Maximaliseer de productiviteit met een afwerkblad van 18' voor minder gangen, geoptimaliseerd vermogen voor soepele prestaties en een ontwerp met hoge capaciteit dat zware lasten met gemak kan verwerken.

Technologie om nauwkeurig te nivelleren

Het in de fabriek geïnstalleerde Cat® Cross Slope automatiseert nauwkeurig nivelleren, integreert met Cat® MineStar voor ondersteuning en voegt VisionLink™ en CPM toe voor inzichten om de inzetbaarheid en productiviteit te verbeteren.

Ontworpen voor de machinist

Cat MineStar helpt u bij het beheer van uw machinepark, voor optimale kwaliteit en bedrijfskosten.

Kenmerken in één oogopslag

Weergave 1-6 van 4

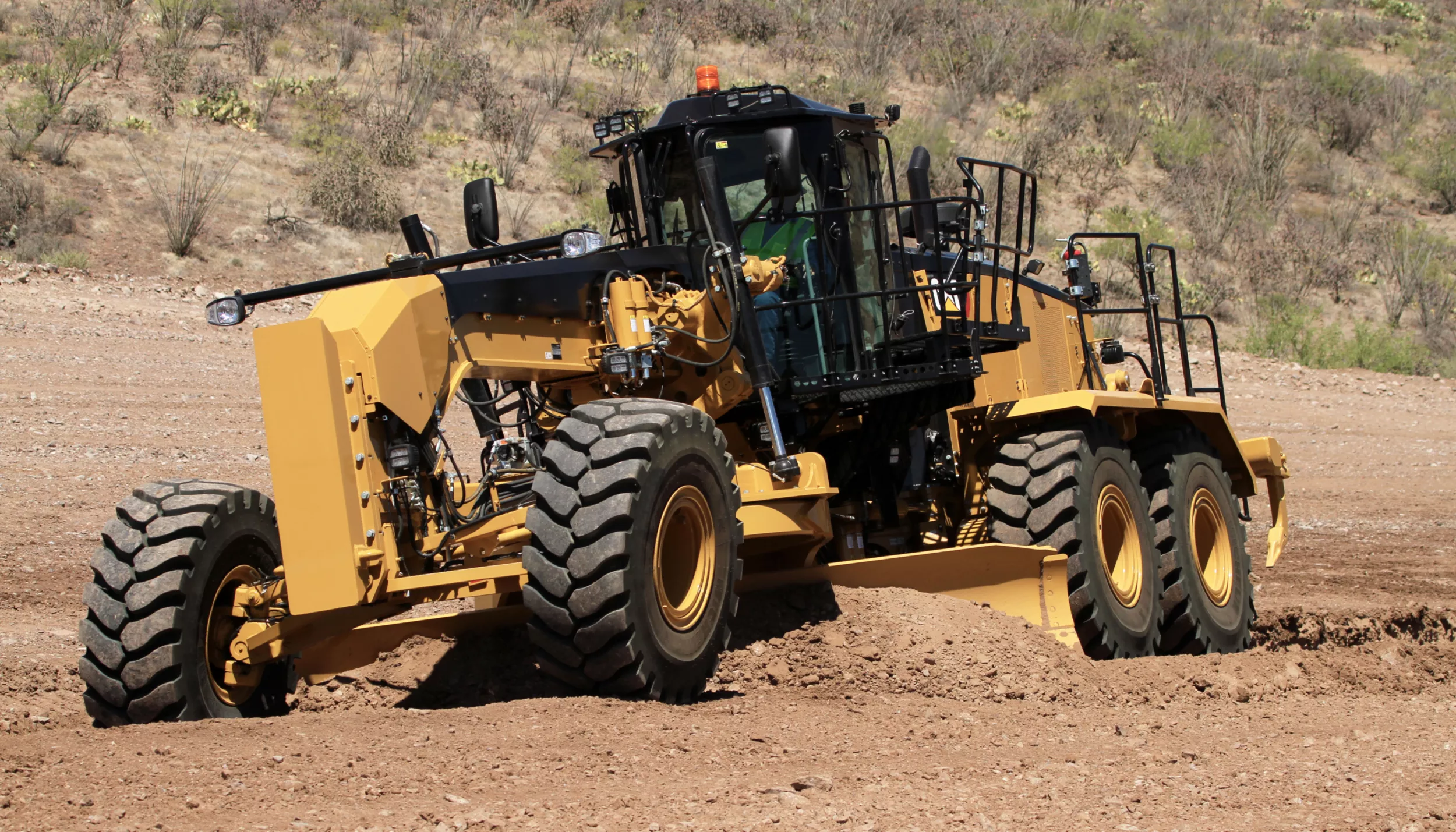

MEER COMFORT EN VERBETERDE BEDIENING

Afwerkblad van 18' en een recht mes van 10" bij 1 3/8", waardoor de machinist het bereik kan verhogen met 12,5% ten opzichte van een afwerkblad van 16'. De machinist kan ook een agressievere bladhoek gebruiken en toch de zwaden op afstand van de banden leggen om de levensduur van de banden te beschermen. Agressievere bladhoeken verlagen de belasting van de machine en de rijsnelheid kan beter worden gehandhaafd voor verbeterde prestaties.
Standaard geoptimaliseerd variabel vermogen (VHp: Variable Horse Power) levert de ideale hoeveelheid vermogen in alle versnellingen, zodat op efficiënte wijze uiteenlopende motorgradertoepassingen kunnen worden uitgevoerd terwijl de structuur en componenten van de aandrijflijn worden beschermd.
Met een optimale combinatie van gewicht en evenwicht levert de 18 betere tractie en de mogelijkheid om de rijsnelheid te behouden, vooral wanneer een grote lading wordt vervoerd.
De emissietechnologie is transparant en werkt automatisch, waardoor van de bestuurder geen actie wordt vereist.
De ripper-opbreker doorboort snel hard materiaal om het gemakkelijk met het afwerkblad te kunnen verplaatsen. De standaard ripper met drie schachten heeft de mogelijkheid om er nog vier aan toe te voegen voor extra veelzijdigheid.
Het informatiedisplay in multi-color met aanraakscherm is de gateway van de machinist voor de bewaking van de machineprestaties en biedt een handige manier om de machineparameters te wijzigen om de prestaties aan te passen aan de huidige taak. Biedt toegang tot onderhoudsinformatie voor het de eerste stappen van het oplossen van problemen.
Cat Product Link™ Elite is volledig geïntegreerd in de machine en neemt het giswerk uit materieelbeheer. Eenvoudige toegang tot actuele informatie zoals de locatie, de bedrijfsuren, het brandstofverbruik, de stilstandtijd en gebeurteniscodes van de machine via de online VisionLink-gebruikersinterface kan helpen machineparken effectief te beheren en bedrijfskosten te verlagen.

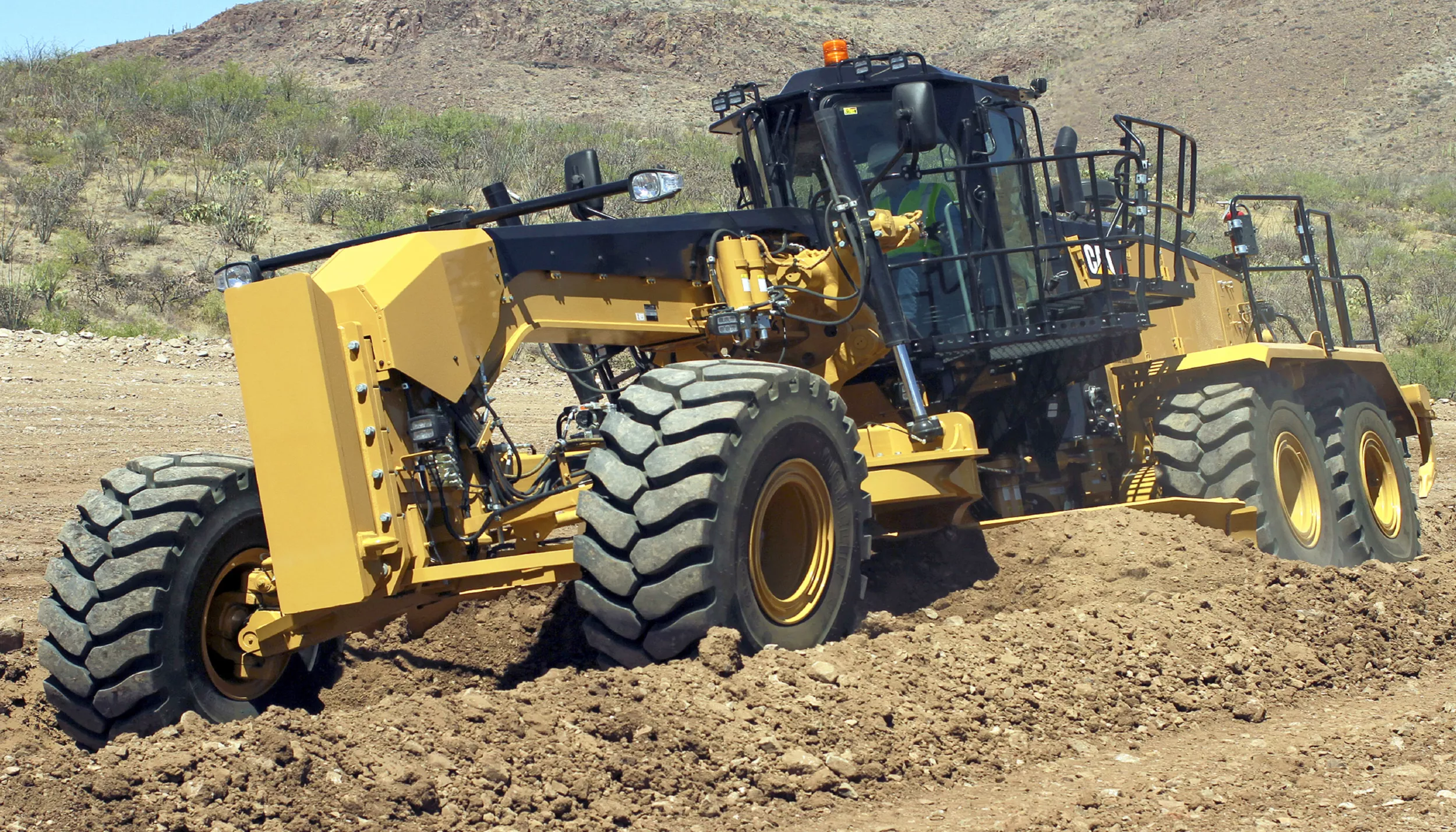

BEREIK HOGERE PRODUCTIVITEIT

De 18 zorgt voor minder stilstandtijd en lagere bedrijfskosten door verbeterd onderhoudsgemak, lager brandstofverbruik en minder onderhoud. Belangrijke componenten hebben een modulair ontwerp, zodat de meeste onderdelen kunnen worden verwijderd en weer aangebracht zonder andere systemen te verstoren.
Eco-modus verbetert het brandstofverbruik door het hoog stationair toerental te verlagen zonder dat dit ten koste gaat van het machinevermogen. Eco-modus regelt het hoog stationair motortoerental (maximaal 1900 tpm in bedrijfsversnellingen) om ervoor te zorgen dat de motor zo efficiënt mogelijk presteert. Biedt aanzienlijke brandstofbesparingen, vooral bij toepassingen met doorgaans lichte tot middelzware belasting.
Het centershiftgedeelte van het voorste deel van het chassis is gemaakt van een zwaar uitgevoerd stalen gietstuk dat de spanningsverdeling naar dit gebied met hoge belasting verbetert voor extra duurzaamheid.
De structuur van het achterframe is verlengd om eenvoudige toegang voor onderhoud te bieden aan componenten onder de motorkap en om de balans van de machine te verbeteren.
De stuurcilinder van de vooras is ontworpen om de duurzaamheid te vergroten en de hydraulische slangen zijn omgeleid om de betrouwbaarheid te verbeteren.
Een standaard voorbescherming helpt om de vooras te beschermen tegen stenen of ander puin dat tot beschadiging van de as of componenten daarvan zou kunnen leiden.
De standaard beschermkap van de transmissie biedt een stalen bescherming tegen rommel op de grond.
Het modulaire koelpakket maakt eenvoudige demontage en montage van onderdelen van het koelsysteem mogelijk, waardoor minder onderhoudstijd nodig is.
Motorkappen bieden complete en gemakkelijke toegang tot de motor zonder de beperking van eventuele kapstijlen.
Lange onderhoudsintervallen verlagen de aanpassingen en verkorten de stilstand.
OK-to-Start-systeem en bewakingssystemen voor een kritiek laag vloeistofpeil beschermen essentiële componenten tegen schade bij een laag vloeistofpeil. Alle informatie is beschikbaar via het informatiedisplay in de cabine en diagnosecodes worden opgeslagen.

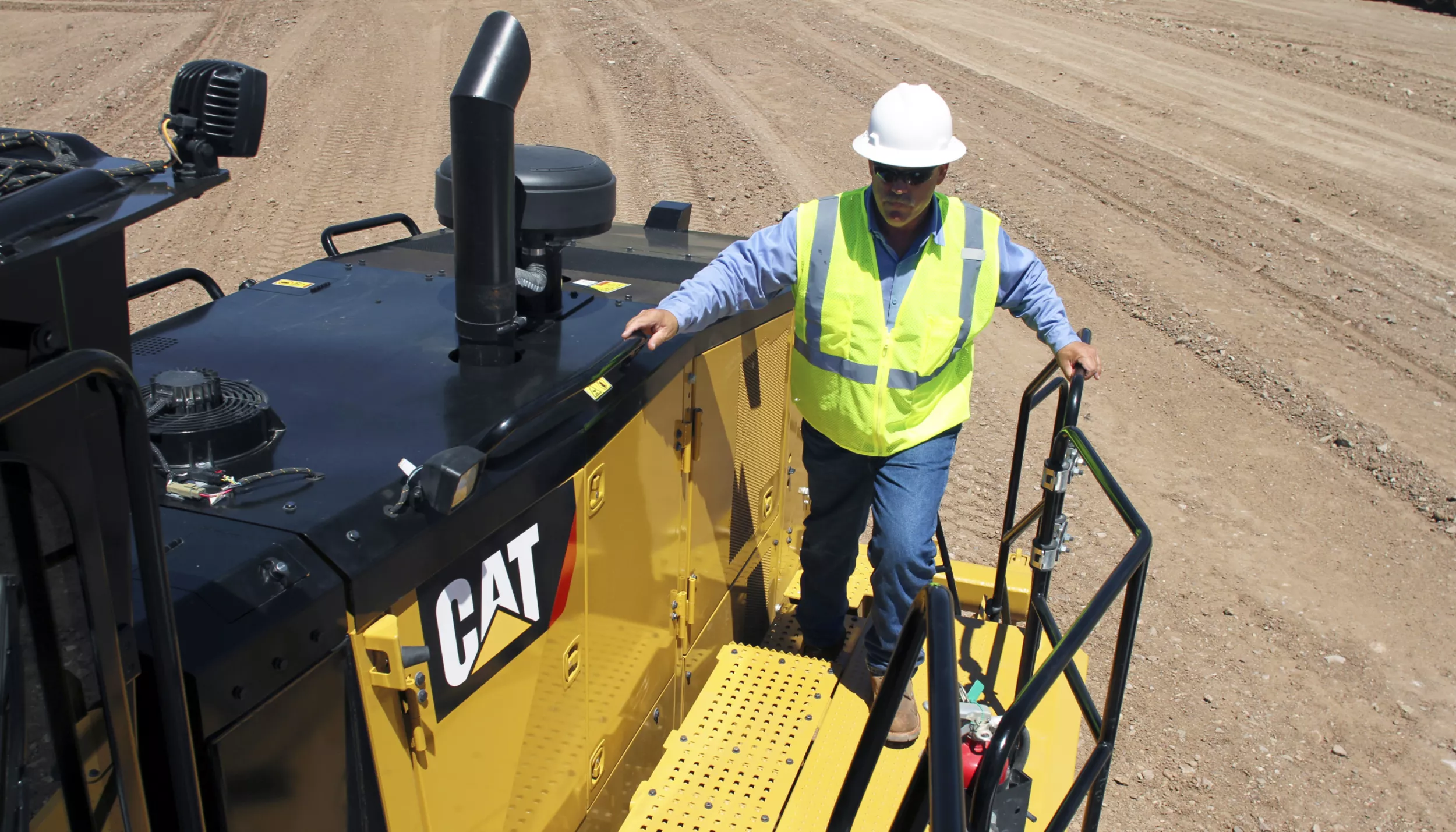

INGEBOUWDE VEILIGHEIDSVOORZIENINGEN

Caterpillar houdt rekening met de veiligheid van iedereen in, op of rond het Cat materieel bij het ontwikkelen van nieuwe producten of het verbeteren van de veiligheidskenmerken voor bestaande producten.
De 18 is uitgerust met tal van veiligheidsvoorzieningen zoals, maar niet beperkt tot:

Toegang tot tandem
LED-servicelampen kap
Veiligheidsgordelindicator
Voorbereid voor brandblussystemen
Achteruitkijkcamera
Optioneel toegangsplatform
Optioneel toegangsplatform voor service

EERSTEKLAS SERVICE EN ONDERSTEUNING

Uw plaatselijke Cat dealer wil u graag helpen om te slagen door te zorgen dat u de juiste machine hebt voor het werk, door onderdelen en service beschikbaar te stellen, opleiding voor machinisten aan te bieden en u veelzijdige uitrustingsstukken te bieden.

Afwerkblad van 18' en een recht mes van 10" bij 1 3/8", waardoor de machinist het bereik kan verhogen met 12,5% ten opzichte van een afwerkblad van 16'. De machinist kan ook een agressievere bladhoek gebruiken en toch de zwaden op afstand van de banden leggen om de levensduur van de banden te beschermen. Agressievere bladhoeken verlagen de belasting van de machine en de rijsnelheid kan beter worden gehandhaafd voor verbeterde prestaties.
Standaard geoptimaliseerd variabel vermogen (VHp: Variable Horse Power) levert de ideale hoeveelheid vermogen in alle versnellingen, zodat op efficiënte wijze uiteenlopende motorgradertoepassingen kunnen worden uitgevoerd terwijl de structuur en componenten van de aandrijflijn worden beschermd.
Met een optimale combinatie van gewicht en evenwicht levert de 18 betere tractie en de mogelijkheid om de rijsnelheid te behouden, vooral wanneer een grote lading wordt vervoerd.
De emissietechnologie is transparant en werkt automatisch, waardoor van de bestuurder geen actie wordt vereist.
De ripper-opbreker doorboort snel hard materiaal om het gemakkelijk met het afwerkblad te kunnen verplaatsen. De standaard ripper met drie schachten heeft de mogelijkheid om er nog vier aan toe te voegen voor extra veelzijdigheid.
Het informatiedisplay in multi-color met aanraakscherm is de gateway van de machinist voor de bewaking van de machineprestaties en biedt een handige manier om de machineparameters te wijzigen om de prestaties aan te passen aan de huidige taak. Biedt toegang tot onderhoudsinformatie voor het de eerste stappen van het oplossen van problemen.
Cat Product Link™ Elite is volledig geïntegreerd in de machine en neemt het giswerk uit materieelbeheer. Eenvoudige toegang tot actuele informatie zoals de locatie, de bedrijfsuren, het brandstofverbruik, de stilstandtijd en gebeurteniscodes van de machine via de online VisionLink-gebruikersinterface kan helpen machineparken effectief te beheren en bedrijfskosten te verlagen.

De 18 zorgt voor minder stilstandtijd en lagere bedrijfskosten door verbeterd onderhoudsgemak, lager brandstofverbruik en minder onderhoud. Belangrijke componenten hebben een modulair ontwerp, zodat de meeste onderdelen kunnen worden verwijderd en weer aangebracht zonder andere systemen te verstoren.
Eco-modus verbetert het brandstofverbruik door het hoog stationair toerental te verlagen zonder dat dit ten koste gaat van het machinevermogen. Eco-modus regelt het hoog stationair motortoerental (maximaal 1900 tpm in bedrijfsversnellingen) om ervoor te zorgen dat de motor zo efficiënt mogelijk presteert. Biedt aanzienlijke brandstofbesparingen, vooral bij toepassingen met doorgaans lichte tot middelzware belasting.
Het centershiftgedeelte van het voorste deel van het chassis is gemaakt van een zwaar uitgevoerd stalen gietstuk dat de spanningsverdeling naar dit gebied met hoge belasting verbetert voor extra duurzaamheid.
De structuur van het achterframe is verlengd om eenvoudige toegang voor onderhoud te bieden aan componenten onder de motorkap en om de balans van de machine te verbeteren.
De stuurcilinder van de vooras is ontworpen om de duurzaamheid te vergroten en de hydraulische slangen zijn omgeleid om de betrouwbaarheid te verbeteren.
Een standaard voorbescherming helpt om de vooras te beschermen tegen stenen of ander puin dat tot beschadiging van de as of componenten daarvan zou kunnen leiden.
De standaard beschermkap van de transmissie biedt een stalen bescherming tegen rommel op de grond.
Het modulaire koelpakket maakt eenvoudige demontage en montage van onderdelen van het koelsysteem mogelijk, waardoor minder onderhoudstijd nodig is.
Motorkappen bieden complete en gemakkelijke toegang tot de motor zonder de beperking van eventuele kapstijlen.
Lange onderhoudsintervallen verlagen de aanpassingen en verkorten de stilstand.
OK-to-Start-systeem en bewakingssystemen voor een kritiek laag vloeistofpeil beschermen essentiële componenten tegen schade bij een laag vloeistofpeil. Alle informatie is beschikbaar via het informatiedisplay in de cabine en diagnosecodes worden opgeslagen.

Caterpillar houdt rekening met de veiligheid van iedereen in, op of rond het Cat materieel bij het ontwikkelen van nieuwe producten of het verbeteren van de veiligheidskenmerken voor bestaande producten.
De 18 is uitgerust met tal van veiligheidsvoorzieningen zoals, maar niet beperkt tot:

Toegang tot tandem
LED-servicelampen kap
Veiligheidsgordelindicator
Voorbereid voor brandblussystemen
Achteruitkijkcamera
Optioneel toegangsplatform
Optioneel toegangsplatform voor service

Uw plaatselijke Cat dealer wil u graag helpen om te slagen door te zorgen dat u de juiste machine hebt voor het werk, door onderdelen en service beschikbaar te stellen, opleiding voor machinisten aan te bieden en u veelzijdige uitrustingsstukken te bieden.

Specificaties Standaarduitrusting Optionele uitrusting

Productspecificaties voor 18

Motor

Basisvermogen (1e versnelling) - netto	304 hp 227 kW
Motortype	Cat® C13 Cat® C13
Boring	5.1 in 130 mm
Slag	6.2 in 157 mm
Toerental bij nominaal vermogen	2,000 tpm 2,000 tpm
Standaard - geschikt voor hoge omgevingstemperaturen	122 °F 50 °C
Basisvermogen (1e versnelling) - netto - metrisch	309 hp 227 kW
Bereik VHP - netto	227-266 KW (304-357 pk) 227-266 KW (304-357 pk)
Maximaal koppel - ISO 9249 - equivalent aan Tier 2/Stage II/Japan 2001 (Tier 2)	1270 lb/ft 1721 Nm
Correctie voor hoogte boven zeeniveau - equivalent aan Tier 2/Stage II/Japan 2001 (Tier 2)	12973 ft 3954 m
Correctie voor hoogte boven zeeniveau - equivalent aan Tier 3/Stage IIIA/Japan 2006 (Tier 3)	12176 ft 3711 m
Maximaal koppel - ISO 9249 - equivalent aan Tier 3/Stage IIIA/Japan 2006 (Tier 3)	1270 lb/ft 1721 Nm
Standaard - ventilatortoerental - minimaal	550 tpm 550 tpm
Emissies (1)	Voldoet aan U.S. EPA Tier 4 Final/EU Stage V/Japan 2014 (Tier 4 Final) Voldoet aan U.S. EPA Tier 4 Final/EU Stage V/Japan 2014 (Tier 4 Final)
Koppeltoename - Tier 4/Stage IV/Japan 2014 (Tier 4 Final)	40% 40%
Maximaal koppel - ISO 9249 - Tier 4/Stage IV/Japan 2014 (Tier 4 Final)	1306 lb/ft 1771 Nm
Correctie voor hoogte boven zeeniveau - Tier 4/Stage IV/Japan 2014 (Tier 4 Final)	12500 ft 3810 m
Koppeltoename - equivalent aan Tier 2/Stage II/Japan 2001 (Tier 2)	38% 38%
Standaard - ventilatortoerental - maximaal	1,450 tpm 1,450 tpm
Emissies (2)	Aan Tier 3/Stage IIIA/Japan 2006 (Tier 3) equivalente emissienormen Aan Tier 3/Stage IIIA/Japan 2006 (Tier 3) equivalente emissienormen
Koppeltoename - equivalent aan Tier 3/Stage IIIA/Japan 2006 (Tier 3)	38% 38%
Bereik VHP - netto - metrisch	227-266 KW (309-362 pk) 227-266 KW (309-362 pk)
Emissies (3)	Aan Tier 2/Stage II/Japan 2001 (Tier 2) equivalente emissienormen Aan Tier 2/Stage II/Japan 2001 (Tier 2) equivalente emissienormen
Geoptimaliseerd bereik VHP - netto	227-266 KW (304-357 pk) 227-266 KW (304-357 pk)
Cilinderinhoud	763 in³ 12.5 L
Aantal cilinders	6 6

Gewichten

Bedrijfsgewicht - met typische uitrusting

74324 lb 33713 kg

Afwerkblad

Bladbreedte	18 ft 5.5 m
Boogstraal	16.3 in 413 mm
Speling bij scharnierpunt	5 in 126 mm
Neerwaartse druk - maximaal brutovoertuiggewicht	43861 lb 19895 kg
*Trekkracht aan blad - basisbrutovoertuiggewicht**	47216 lb 21417 kg
*Trekkracht aan blad - maximaal brutovoertuiggewicht**	52878 lb 23985 kg
Eindstuk - breedte	6 in 152 mm
Neerwaartse druk - basisbrutovoertuiggewicht	34008 lb 15426 kg
Dikte van mes	1.4 in 35 mm
Dikte	1 in 25 mm
Breedte	18 ft 5.5 m
Mesbreedte	10 in 254 mm
Eindstuk - dikte	0.75 in 19 mm
Hoogte	31 in 787 mm
Opmerking	Trekkracht van blad gemeten bij een tractiecoëfficiënt van 0,9, wat gelijk staat aan de ideale omstandigheden waarbij geen slip optreedt, en het brutogewicht van de machine. Trekkracht van blad gemeten bij een tractiecoëfficiënt van 0,9, wat gelijk staat aan de ideale omstandigheden waarbij geen slip optreedt, en het brutogewicht van de machine.

Inhoud

Inhoud van brandstoftank	131 gal (US) 496 L
Koelsysteem	18.5 gal (US) 70 L
Hydraulisch systeem - Tank	18.5 gal (US) 70 L
Hydraulisch systeem - Totaal	38.6 gal (US) 146 L
DEF-tank	4.2 gal (US) 16 L
Transmissie - differentieel - eindaandrijvingen	26 gal (US) 98.5 L
Tandemhuis - voor elke kant	34 gal (US) 129 L
Aslagerhuis van voorwiel	0.24 gal (US) 0.9 L
Cirkelaandrijvingshuis	2.6 gal (US) 10 L

Aandrijflijn

Versnellingen vooruit/achteruit	8 versnellingen vooruit/6 versnellingen achteruit 8 versnellingen vooruit/6 versnellingen achteruit
Transmissie	Directe aandrijving, Power Shift, secundaire as Directe aandrijving, Power Shift, secundaire as
Remmen - parkeren	Veerbediende, hydraulisch geloste Veerbediende, hydraulisch geloste
Remmen - dynamisch remkoppel per wiel	27069.27 lb/ft 36701 Nm
Remmen - bedrijf	Oliebediend, oliebadschijfrem Oliebediend, oliebadschijfrem
Remmen - nood	Oliebediende oliebadschijfrem Oliebediende oliebadschijfrem

Hydraulisch systeem

Type circuit	Elektrohydraulisch, lastafhankelijk, gesloten poort Elektrohydraulisch, lastafhankelijk, gesloten poort
Pomptype	Variabele zuiger Variabele zuiger
Maximale systeemdruk	3590 psi 24750 kPa
Reservedruk	856 psi 5900 kPa
Pompopbrengst*	74 gpm 280 L/min
Opmerking	Pompopbrengst gemeten bij 2150 tpm. Pompopbrengst gemeten bij 2150 tpm.

Bladbereik

Maximale bladstandhoek	65° 65°
Maximale hefhoogte boven maaiveld	15.7 in 400 mm
Maximale graafdiepte	18.5 in 470 mm
Maximale bermreikwijdte buiten de banden - rechts	103 in 2605 mm
Cirkel van centershift - rechts	22 in 560 mm
Maximale bermreikwijdte buiten de banden - links	103 in 2605 mm
Sideshift van afwerkblad - rechts	31.1 in 790 mm
Bereik van bladpunt - achteruit	5° 5°
Sideshift van afwerkblad - links	29.1 in 740 mm
Cirkel van centershift - links	27.2 in 690 mm
Bereik van bladpunt - vooruit	40° 40°

Bedrijfsspecificaties

Vooruit - 6e	16 mph 25.8 km/h
Vooruit - 2e	3.8 mph 6.1 km/h
Vooruit - 8e	32.1 mph 51.7 km/h
Vooruit - 5e	11.8 mph 19 km/h
Achteruit - 3e	6 mph 9.7 km/h
Draaistraal - voorbanden aan buitenkant	30.5 ft 9.3 m
Vooruit - 4e	7.6 mph 12.3 km/h
Topsnelheid - achteruit	25.3 mph 40.8 km/h
Vooruit - 7e	22 mph 35.5 km/h
Knikhoek - links/rechts	20° 20°
Achteruit - 1e	2.2 mph 3.6 km/h
Vooruit - 3e	5.5 mph 8.9 km/h
Achteruit - 4e	9.3 mph 15 km/h
Vooruit - 1e	2.8 mph 4.5 km/h
Topsnelheid - vooruit	32.1 mph 51.7 km/h
Achteruit - 6e	25.3 mph 40.8 km/h
Bereik van stuurinrichting - links/rechts	47.5° 47.5°
Achteruit - 2e	4.1 mph 6.6 km/h
Achteruit - 5e	17.4 mph 28 km/h
Opmerking	Berekend zonder slip en met 23.5R25 L-3-banden. Berekend zonder slip en met 23.5R25 L-3-banden.

Frame

Constructie voorchassis - breedte	14 in 356 mm
Vooras - hoogte tot midden	26.4 in 670 mm
Cirkel - diameter	71.7 in 1822 mm
Constructie voorchassis - dikte	0.6 in 14 mm
Constructie voorchassis - hoogte	18.1 in 460 mm
Cirkel - bladbalkdikte	2 in 50 mm
Trekstang - breedte	3 in 76 mm
Vooras - wielverstelling	18° links/17° rechts 18° links/17° rechts
Vooras - totale pendelbeweging per kant	35° 35°
Trekstang - hoogte	8 in 203 mm

Tandems

Zijwanddikte - buiten	0.9 in 22 mm
Zijwanddikte - binnen	0.9 in 22 mm
Tandempendel - vóór omhoog	15° 15°
Tandempendel - vóór omlaag	25° 25°
Hoogte	25.5 in 648 mm
Breedte	9.3 in 236 mm
Schakelgrootte van aandrijfketting	2.5 in 63.5 mm
Wielasafstand	72.5 in 1841 mm

Ripper

Tussenruimte van schachthouders - minimaal	17.5 in 445 mm
Ripperdiepte - maximaal	17.8 in 452 mm
Tussenruimte van schachthouders - maximaal	20 in 500 mm
Ripperschachthouders	7 7
Penetratiekracht	30311 lb 13749 kg
Breekkracht	43700 lb 19822 kg
Toename van lengte machine, balk omhoog	63.4 in 1610 mm

Gewichten Tier 4 Final/Stage IV/Japan 2014 (Tier 4 Final)*

Brutovoertuiggewicht - met typische uitrusting - achteras	53830 lb 24417 kg
Brutovoertuiggewicht - basis - totaal**	72298 lb 32794 kg
Brutovoertuiggewicht - maximaal getest - achteras	58753 lb 26650 kg
Brutovoertuiggewicht - maximaal getest - vooras	26125 lb 11850 kg
Brutovoertuiggewicht - met typische uitrusting - vooras	20494 lb 9296 kg
Brutovoertuiggewicht - basis - vooras**	19837 lb 8998 kg
Brutovoertuiggewicht - maximaal getest - totaal	84877 lb 38500 kg
Brutovoertuiggewicht - met typische uitrusting - totaal	74324 lb 33713 kg
Brutovoertuiggewicht - basis - achteras**	52461 lb 23796 kg
Opmerking (2)	Basisbedrijfsgewicht berekend op basis van een standaardmachine-uitvoering met 23.5R25 banden, een volle brandstoftank, een machinist en een cabine met een ROPS-constructie. Basisbedrijfsgewicht berekend op basis van een standaardmachine-uitvoering met 23.5R25 banden, een volle brandstoftank, een machinist en een cabine met een ROPS-constructie.
Opmerking (1)	Motoren die niet voldoen aan de emissienormen Tier 4 Final/Stage IV/Japan 2014 (Tier 4 Final): trek 150 kg (331 lb) af van de gewicht van achteras en totaalgewicht. Motoren die niet voldoen aan de emissienormen Tier 4 Final/Stage IV/Japan 2014 (Tier 4 Final): trek 150 kg (331 lb) af van de gewicht van achteras en totaalgewicht.

Afmetingen (bij benadering)

Hoogte - bovenkant van cilinders	122.6 in 3115 mm
Breedte - buitenzijde van achterbanden	134.3 in 3411 mm
Hoogte - uitlaatpijp	141.1 in 3584 mm
Lengte - tussen tandemassen	72.5 in 1841 mm
Lengte - vooras tot midden van tandem	290 in 7365 mm
Breedte - hartlijn van banden	106.4 in 2703 mm
Lengte - vooras tot afwerkblad	120.7 in 3066 mm
Lengte - contragewicht tot ripper	474.4 in 12051 mm
Hoogte - midden vooras	29.9 in 760 mm
Breedte - buitenzijde van voorbanden	134.3 in 3411 mm
Lengte - van voorband tot achterkant van de machine - inclusief trekinrichting	417 in 10593 mm
Hoogte - bovenkant van cabine	147.5 in 3746 mm
Bodemvrijheid - achteras	16.7 in 423 mm

Standaarden

Geluid	ISO 6394: 2008/ISO 6395: 2008/ISO 6396: 2008 ISO 6394: 2008/ISO 6395: 2008/ISO 6396: 2008
Remmen	ISO 3450: 2011 ISO 3450: 2011
Stuursysteem	ISO 5010: 2007 ISO 5010: 2007

Normen

ROPS/FOPS

ISO 3471: 2008/ISO 3449: 2005 ISO 3471: 2008/ISO 3449: 2005

Variabel vermogen equivalent aan Tier 4 Final/Stage IV/Japan 2014 (Tier 4 Final), Tier 3/Stage IIIA/Japan 2006 (Tier 3) of emissienormen equivalent aan Tier 2/Stage II/Japan 2001 (Tier 2) - metrisch

Versnelling - vooruit 1e	309 hp 227 kW
Versnelling - vooruit 2e	309 hp 227 kW
Versnelling - achteruit 2e	309 hp 227 kW
Versnelling - vooruit 4e	325 hp 239 kW
Versnelling - vooruit 6e	341 hp 251 kW
Versnelling - vooruit 5e	332 hp 244 kW
Versnelling - vooruit 8e	362 hp 266 kW
Versnelling - achteruit 1e	309 hp 227 kW
Versnelling - vooruit 3e	315 hp 232 kW
Versnelling - vooruit 7e	347 hp 255 kW
Versnelling - achteruit 3e-6e	315 hp 232 kW

Optionele banduitvoeringen

Wielgroep - 19,5 × 25 MP (2)	Banden: 23.5R25 Bridgestone VKT 1 Star Banden: 23.5R25 Bridgestone VKT 1 Star
Wielgroep - 19,5 × 25 MP (1)	Banden: 23.5R25 Bridgestone VKT 2 Star Banden: 23.5R25 Bridgestone VKT 2 Star
Wielgroep - 19,5 × 25 MP (3)	Banden: 23.5R25 Bridgestone VJT 1 Star Banden: 23.5R25 Bridgestone VJT 1 Star
Wielgroep - 19,5 × 25 MP (4)	Banden: 23.5R25 Michelin XHA 2 Star Banden: 23.5R25 Michelin XHA 2 Star
Wielgroep - 19,5 × 25 MP (5)	Banden: 23.5R25 Michelin XLDD 2 Star L5 Banden: 23.5R25 Michelin XLDD 2 Star L5

Variabel vermogen equivalent aan Tier 4 Final/Stage IV/Japan 2014 (Tier 4 Final), Tier 3/Stage IIIA/Japan 2006 (Tier 3) of emissienormen equivalent aan Tier 2/Stage II/Japan 2001 (Tier 2) - netto

Versnelling - vooruit 4e	321 hp 239 kW
Versnelling - achteruit 2e	304 hp 227 kW
Versnelling - vooruit 1e	304 hp 227 kW
Versnelling - achteruit 3e-6e	311 hp 232 kW
Versnelling - vooruit 3e	311 hp 232 kW
Versnelling - vooruit 5e	327 hp 244 kW
Versnelling - vooruit 7e	342 hp 255 kW
Versnelling - vooruit 2e	304 hp 227 kW
Versnelling - achteruit 1e	304 hp 227 kW
Versnelling - vooruit 6e	337 hp 251 kW
Versnelling - vooruit 8e	357 hp 266 kW

Airconditioningsysteem

Airconditioning

Het airconditioningsysteem van deze machine bevat het gefluoreerde broeikasgas R134a of R1234yf. Raadpleeg het label of de handleiding om het gas te identificeren. - Als het systeem is voorzien van R134a (aardopwarmingsvermogen = 1430), dan zal het 2 kg (4,4 lb) aan koelmiddel bevatten, dat een CO2-equivalent heeft van 2,860 metrische ton (3,152 Amerikaanse ton). Het airconditioningsysteem van deze machine bevat het gefluoreerde broeikasgas R134a of R1234yf. Raadpleeg het label of de handleiding om het gas te identificeren. - Als het systeem is voorzien van R134a (aardopwarmingsvermogen = 1430), dan zal het 2 kg (4,4 lb) aan koelmiddel bevatten, dat een CO2-equivalent heeft van 2,860 metrische ton (3,152 Amerikaanse ton).

Service Refill

Motorolie

9.5 gal (US) 36 L

18 Standaarduitrusting

WERKOMGEVING MACHINIST

Verstelbare elektrische armleuning

Verstelbare polssteun

Airconditioning met verwarming

Luchthoorn

Knikgeleding, automatische centreerfunctie

Centershift-indicatiepen

Kledinghaak

Bekerhouder

Display, digitaal, snelheid en versnelling

Deuren, links en rechts met ruitenwisser

Meters (analoog) in de cabine (inclusief brandstof, knikgeleding, motorkoelvloeistoftemperatuur, motortoerental en hydrauliekolietemperatuur)

Meters, horizontaalstelling van machine

Informatiedisplay met aanraakscherm

Schakelen met joystick

Joystick voor hydraulische bediening van uitrustingsstukken, stuursysteem, transmissie

Ladders, cabine, links en rechts

Verlichting, zijverlichting links en rechts

Verlichting, nacht-, in cabine

Teller, uren-, digitaal

Spiegel, binnen, achteruitkijk-, groothoek

Aansluiting, 12 V

Aansluitmogelijkheden voor radio, entertainment

ROPS-cabine, geluidsgeïsoleerd, minder dan 73 dB(A) ISO 6394 (70% ventilatortoerental)

Stoel, met stof bekleed, comfortabele luchtvering

Opbergruimten

Gasklepregeling, elektronisch

AANDRIJFLIJN

Luchtfilter, tweetraps, droog type, radiale afdichting met vervuilingsindicator via Messenger en automatische stofuitwerper

ATAAC (Air-to-Air Aftercooler: luchtgekoelde nakoeler)

Automatische differentieelblokkering

Riem, 'serpentine', automatische spanner

Indicatie voor remslijtage

Remmen, oliebadschijf, vierwielaandrijving, hydraulisch

Constante vermogensoverdracht naar de rijaandrijving

Bewakingssysteem voor kritiek laag vloeistofpeil

Differentieel, blokkeren/deblokkeren

Afvoeren, motorolie, snel

Elektronische beveiliging tegen overtoeren

Eco-modus van motor: Emissienormen equivalent aan Tier 4 Final/Stage V/Japan 2014 (Tier 4 Final) en Tier 2/Stage II/Japan 2001 (Tier 2)

Motor, compressierem

Etherstarthulp

Brandstoftank, snelle vulling, maaiveldhoogte

Waterafscheider

Hydraulische, op koelvraag reagerende ventilator

Uitlaatdemper, onder motorkap equivalent aan Tier 2/Stage II/Japan 2001 (Tier 2) en de emissienormen equivalent aan Tier 3/Stage IIIA/Japan 2006 (Tier 3)

OK-to-Start

Geoptimaliseerde VHP

Parkeerrem – meervoudige remschijven, afgedicht, oliegekoeld

Ontluchtingspomp, brandstof

Achteras, modulair

Bezinkselaftapleiding, brandstoftank

Drie varianten van de C13-motor. Eén ervan voldoet aan de emissienormen US EPA Tier 4 Final/EU Stage IV/Japan 2014 (Tier 4 Final) en is vereist voor verkoop in landen met strengere voorschriften. De andere opties zijn equivalent aan de emissienorm Tier 2/Stage II/Japan 2001 (Tier 2) of equivalent aan de emissienormen Tier 3/Stage IIIa/Japan 2006 (Tier 3).

Transmissie, 8F/6R, Power Shift

VIMS, geen telematica

BESCHERMKAPPEN

Beschermkap voorascilinder

Beschermkap voor transmissie

ELEKTRISCH

Dynamo, 150 A, afgedicht

Accu's, onderhoudsvrij, zware uitvoering, 1400 CCA

Hoofdschakelaarpaneel

Elektrisch systeem, 24 V

Lichten: remlicht, achteruitrijlicht, op dak gemonteerde lichten voor weggebruik, rem- en achterlichten (LED), werklampen vóór

Product Link

Startmotor, elektrisch, zware uitvoering

VEILIGHEID

Achteruitrijalarm

Motoruitschakeling op maaiveldhoogte

Hamer (nooduitgang)

Claxon, elektrisch

Vergrendeling, hydraulisch uitrustingsstuk voor weggebruik

Bewakingssysteem "Machinist niet aanwezig"

Lak, schitteringverminderend - bovenkant van het voorchassis, achterkap en rippercilinders

Achteruitkijkcamera

Veiligheidsgordelindicator

Veiligheidsgordel, oprolbaar 76 mm (3")

Noodstuurinrichting

Ruiten, gelaagd glas: - Vaste voorruit met ruitenwisser met intervalregeling - Deur met ruitenwissers met intervalregeling (twee)

Ruiten, gehard glas: - Ruitenwissers links en rechts - Achter en ruitenwisser met intervalregeling

Verlichting, LED, waarschuwingsstroboscoop

Verlichting vóór, LED

Verlichting, koplampen vóór, hoog

Verlichting, koplampen vóór, laag

Bevestiging, voor waarschuwingslampje

Servicelampen

Werklichten, halogeen

Werklichten, LED

OVERIGE STANDAARDUITRUSTING

Bladsteun met 3 bouten

AccuGrade ARO

Accumulators, blad omhoog

Remaccumulators, dubbel, gecertificeerd

Cat Grade Control Cross Slope

Onderdelenboek op cd-rom

Slipkoppeling cirkelaandrijving

Messen, plat DH-2-staal: - 254 mm x 35 mm (10" x 1.4") - montagebouten van 19 mm (3/4")

Deuren (vier), motorcompartiment, vergrendelbaar (twee links, twee rechts)

Deuren, twee voor onderhoud, links en rechts

Trekstang – zes schoenen met vervangbare slijtstrips

Eindstukken, 16 mm (5/8") DH-2-staal, montagebouten van 19 mm (3/4")

Snelvulinrichting, 567,8 l/min (150 gpm)

Vloeistofcontrole

Frame, knikgestuurd, met veiligheidsvergrendeling

Hydrauliek, lastafhankelijk

Metalen brandstoftank, 496 l (131 US-Gall.)

Metalen DCM-slijtagestrips

Modulair koelpakket

Afwerkblad: - 5.5 m × 787 mm × 25 mm (18' × 31" × 1") – hydraulische sideshift en kanteling

Radiateur, twee toegangsdeuren voor reiniging

Achterbumper

Treden en handstangen voor toegang tot de tandem aan de achterkant

S∙O∙S-poorten: motor- hydraulisch, transmissie, koelvloeistof

Loopplaat voor tandem

Slijtstrips voor cirkel met bovenafstelling

Voorbereid voor brandblussystemen

Ripper, achter

Duwblok, contragewicht

UITRUSTINGSSTUKKEN/GRAAFGEREEDSCHAP (GET)

Blad van 5,5 m (18') met plat mes 254 mm × 35 mm (10" × 1 3∕8")

BANDEN, VELGEN EN WIELEN

Gedeeltelijke tolerantie voor banden op meerdelige velgen van 597 × 609,6 mm (23,5 × 24") is inbegrepen in de basisprijs en het basisgewicht van de machine

VLOEISTOFFEN

Extended Life-koelvloeistof tot –35 °C (–31 °F)

18 Optionele uitrusting

WERKOMGEVING MACHINIST

Comfort-pakket

Verwarmd portier

Spiegels met uitstekend zicht

Spiegels, buiten verwarmd, 24 V

Spiegels, buiten gemonteerd

Stoel, verwarmd

Stoel, verwarmd/geventileerd

Platform voor reinigen van ruiten en ladders aan de linker-/rechterkant

AANDRIJFLIJN

Transmissie, Autoshift

BESCHERMKAPPEN

Beschermkap tegen vuil

Spatborden achter

Geluidsisolatie, motorkap en transmissie

VEILIGHEID

Extra monitor voor achteruitkijkcamera

Verbeterd toegangsplatform

Sleutel voor machinebeveiligingssysteem

Toegangsplatform voor onderhoud

OVERIGE UITRUSTINGSSTUKKEN

Automatisch smeersysteem, Centro-matic

Automatisch smeersysteem, ripperverbetering

Bediening, blad, variabele zweefstand

Verwarmer, motorkoelvloeistof, 120 V

Verwarmer, motorkoelvloeistof, 240 V

Hydraulische uitvoeringen met extra hydraulische kleppen basis+1

Hydraulische uitvoeringen met extra hydraulische kleppen basis+5

Product Link Elite dubbel

Velg, 495,3 mm × 635 mm (19,5" × 25") MP (reserve)

Weer, Cold Plus-pakket

UITRUSTINGSSTUKKEN/GRAAFGEREEDSCHAP (GET)

Blad van 5,5 m (18') met gebogen mes 203 mm × 25 mm (8 × 1")

Tand, ripper

VLOEISTOFFEN

Koelvloeistof, –51 °C (–60 °F)

Productspecificaties voor 18

Downloaden Afdrukken

Motor

Basisvermogen (1e versnelling) - netto	304 hp 227 kW
Motortype	Cat® C13 Cat® C13
Boring	5.1 in 130 mm
Slag	6.2 in 157 mm
Toerental bij nominaal vermogen	2,000 tpm 2,000 tpm
Standaard - geschikt voor hoge omgevingstemperaturen	122 °F 50 °C
Basisvermogen (1e versnelling) - netto - metrisch	309 hp 227 kW
Bereik VHP - netto	227-266 KW (304-357 pk) 227-266 KW (304-357 pk)
Maximaal koppel - ISO 9249 - equivalent aan Tier 2/Stage II/Japan 2001 (Tier 2)	1270 lb/ft 1721 Nm
Correctie voor hoogte boven zeeniveau - equivalent aan Tier 2/Stage II/Japan 2001 (Tier 2)	12973 ft 3954 m
Correctie voor hoogte boven zeeniveau - equivalent aan Tier 3/Stage IIIA/Japan 2006 (Tier 3)	12176 ft 3711 m
Maximaal koppel - ISO 9249 - equivalent aan Tier 3/Stage IIIA/Japan 2006 (Tier 3)	1270 lb/ft 1721 Nm
Standaard - ventilatortoerental - minimaal	550 tpm 550 tpm
Emissies (1)	Voldoet aan U.S. EPA Tier 4 Final/EU Stage V/Japan 2014 (Tier 4 Final) Voldoet aan U.S. EPA Tier 4 Final/EU Stage V/Japan 2014 (Tier 4 Final)
Koppeltoename - Tier 4/Stage IV/Japan 2014 (Tier 4 Final)	40% 40%
Maximaal koppel - ISO 9249 - Tier 4/Stage IV/Japan 2014 (Tier 4 Final)	1306 lb/ft 1771 Nm
Correctie voor hoogte boven zeeniveau - Tier 4/Stage IV/Japan 2014 (Tier 4 Final)	12500 ft 3810 m
Koppeltoename - equivalent aan Tier 2/Stage II/Japan 2001 (Tier 2)	38% 38%
Standaard - ventilatortoerental - maximaal	1,450 tpm 1,450 tpm
Emissies (2)	Aan Tier 3/Stage IIIA/Japan 2006 (Tier 3) equivalente emissienormen Aan Tier 3/Stage IIIA/Japan 2006 (Tier 3) equivalente emissienormen
Koppeltoename - equivalent aan Tier 3/Stage IIIA/Japan 2006 (Tier 3)	38% 38%
Bereik VHP - netto - metrisch	227-266 KW (309-362 pk) 227-266 KW (309-362 pk)
Emissies (3)	Aan Tier 2/Stage II/Japan 2001 (Tier 2) equivalente emissienormen Aan Tier 2/Stage II/Japan 2001 (Tier 2) equivalente emissienormen
Geoptimaliseerd bereik VHP - netto	227-266 KW (304-357 pk) 227-266 KW (304-357 pk)
Cilinderinhoud	763 in³ 12.5 L
Aantal cilinders	6 6

Gewichten

Bedrijfsgewicht - met typische uitrusting

74324 lb 33713 kg

Afwerkblad

Bladbreedte	18 ft 5.5 m
Boogstraal	16.3 in 413 mm
Speling bij scharnierpunt	5 in 126 mm
Neerwaartse druk - maximaal brutovoertuiggewicht	43861 lb 19895 kg
*Trekkracht aan blad - basisbrutovoertuiggewicht**	47216 lb 21417 kg
*Trekkracht aan blad - maximaal brutovoertuiggewicht**	52878 lb 23985 kg
Eindstuk - breedte	6 in 152 mm
Neerwaartse druk - basisbrutovoertuiggewicht	34008 lb 15426 kg
Dikte van mes	1.4 in 35 mm
Dikte	1 in 25 mm
Breedte	18 ft 5.5 m
Mesbreedte	10 in 254 mm
Eindstuk - dikte	0.75 in 19 mm
Hoogte	31 in 787 mm
Opmerking	Trekkracht van blad gemeten bij een tractiecoëfficiënt van 0,9, wat gelijk staat aan de ideale omstandigheden waarbij geen slip optreedt, en het brutogewicht van de machine. Trekkracht van blad gemeten bij een tractiecoëfficiënt van 0,9, wat gelijk staat aan de ideale omstandigheden waarbij geen slip optreedt, en het brutogewicht van de machine.

Inhoud

Inhoud van brandstoftank	131 gal (US) 496 L
Koelsysteem	18.5 gal (US) 70 L
Hydraulisch systeem - Tank	18.5 gal (US) 70 L
Hydraulisch systeem - Totaal	38.6 gal (US) 146 L
DEF-tank	4.2 gal (US) 16 L
Transmissie - differentieel - eindaandrijvingen	26 gal (US) 98.5 L
Tandemhuis - voor elke kant	34 gal (US) 129 L
Aslagerhuis van voorwiel	0.24 gal (US) 0.9 L
Cirkelaandrijvingshuis	2.6 gal (US) 10 L

Aandrijflijn

Versnellingen vooruit/achteruit	8 versnellingen vooruit/6 versnellingen achteruit 8 versnellingen vooruit/6 versnellingen achteruit
Transmissie	Directe aandrijving, Power Shift, secundaire as Directe aandrijving, Power Shift, secundaire as
Remmen - parkeren	Veerbediende, hydraulisch geloste Veerbediende, hydraulisch geloste
Remmen - dynamisch remkoppel per wiel	27069.27 lb/ft 36701 Nm
Remmen - bedrijf	Oliebediend, oliebadschijfrem Oliebediend, oliebadschijfrem
Remmen - nood	Oliebediende oliebadschijfrem Oliebediende oliebadschijfrem

Hydraulisch systeem

Type circuit	Elektrohydraulisch, lastafhankelijk, gesloten poort Elektrohydraulisch, lastafhankelijk, gesloten poort
Pomptype	Variabele zuiger Variabele zuiger
Maximale systeemdruk	3590 psi 24750 kPa
Reservedruk	856 psi 5900 kPa
Pompopbrengst*	74 gpm 280 L/min
Opmerking	Pompopbrengst gemeten bij 2150 tpm. Pompopbrengst gemeten bij 2150 tpm.

Bladbereik

Maximale bladstandhoek	65° 65°
Maximale hefhoogte boven maaiveld	15.7 in 400 mm
Maximale graafdiepte	18.5 in 470 mm
Maximale bermreikwijdte buiten de banden - rechts	103 in 2605 mm
Cirkel van centershift - rechts	22 in 560 mm
Maximale bermreikwijdte buiten de banden - links	103 in 2605 mm
Sideshift van afwerkblad - rechts	31.1 in 790 mm
Bereik van bladpunt - achteruit	5° 5°
Sideshift van afwerkblad - links	29.1 in 740 mm
Cirkel van centershift - links	27.2 in 690 mm
Bereik van bladpunt - vooruit	40° 40°

Bedrijfsspecificaties

Vooruit - 6e	16 mph 25.8 km/h
Vooruit - 2e	3.8 mph 6.1 km/h
Vooruit - 8e	32.1 mph 51.7 km/h
Vooruit - 5e	11.8 mph 19 km/h
Achteruit - 3e	6 mph 9.7 km/h
Draaistraal - voorbanden aan buitenkant	30.5 ft 9.3 m
Vooruit - 4e	7.6 mph 12.3 km/h
Topsnelheid - achteruit	25.3 mph 40.8 km/h
Vooruit - 7e	22 mph 35.5 km/h
Knikhoek - links/rechts	20° 20°
Achteruit - 1e	2.2 mph 3.6 km/h
Vooruit - 3e	5.5 mph 8.9 km/h
Achteruit - 4e	9.3 mph 15 km/h
Vooruit - 1e	2.8 mph 4.5 km/h
Topsnelheid - vooruit	32.1 mph 51.7 km/h
Achteruit - 6e	25.3 mph 40.8 km/h
Bereik van stuurinrichting - links/rechts	47.5° 47.5°
Achteruit - 2e	4.1 mph 6.6 km/h
Achteruit - 5e	17.4 mph 28 km/h
Opmerking	Berekend zonder slip en met 23.5R25 L-3-banden. Berekend zonder slip en met 23.5R25 L-3-banden.

Frame

Constructie voorchassis - breedte	14 in 356 mm
Vooras - hoogte tot midden	26.4 in 670 mm
Cirkel - diameter	71.7 in 1822 mm
Constructie voorchassis - dikte	0.6 in 14 mm
Constructie voorchassis - hoogte	18.1 in 460 mm
Cirkel - bladbalkdikte	2 in 50 mm
Trekstang - breedte	3 in 76 mm
Vooras - wielverstelling	18° links/17° rechts 18° links/17° rechts
Vooras - totale pendelbeweging per kant	35° 35°
Trekstang - hoogte	8 in 203 mm

Tandems

Zijwanddikte - buiten	0.9 in 22 mm
Zijwanddikte - binnen	0.9 in 22 mm
Tandempendel - vóór omhoog	15° 15°
Tandempendel - vóór omlaag	25° 25°
Hoogte	25.5 in 648 mm
Breedte	9.3 in 236 mm
Schakelgrootte van aandrijfketting	2.5 in 63.5 mm
Wielasafstand	72.5 in 1841 mm

Ripper

Tussenruimte van schachthouders - minimaal	17.5 in 445 mm
Ripperdiepte - maximaal	17.8 in 452 mm
Tussenruimte van schachthouders - maximaal	20 in 500 mm
Ripperschachthouders	7 7
Penetratiekracht	30311 lb 13749 kg
Breekkracht	43700 lb 19822 kg
Toename van lengte machine, balk omhoog	63.4 in 1610 mm

Gewichten Tier 4 Final/Stage IV/Japan 2014 (Tier 4 Final)*

Brutovoertuiggewicht - met typische uitrusting - achteras	53830 lb 24417 kg
Brutovoertuiggewicht - basis - totaal**	72298 lb 32794 kg
Brutovoertuiggewicht - maximaal getest - achteras	58753 lb 26650 kg
Brutovoertuiggewicht - maximaal getest - vooras	26125 lb 11850 kg
Brutovoertuiggewicht - met typische uitrusting - vooras	20494 lb 9296 kg
Brutovoertuiggewicht - basis - vooras**	19837 lb 8998 kg
Brutovoertuiggewicht - maximaal getest - totaal	84877 lb 38500 kg
Brutovoertuiggewicht - met typische uitrusting - totaal	74324 lb 33713 kg
Brutovoertuiggewicht - basis - achteras**	52461 lb 23796 kg
Opmerking (2)	Basisbedrijfsgewicht berekend op basis van een standaardmachine-uitvoering met 23.5R25 banden, een volle brandstoftank, een machinist en een cabine met een ROPS-constructie. Basisbedrijfsgewicht berekend op basis van een standaardmachine-uitvoering met 23.5R25 banden, een volle brandstoftank, een machinist en een cabine met een ROPS-constructie.
Opmerking (1)	Motoren die niet voldoen aan de emissienormen Tier 4 Final/Stage IV/Japan 2014 (Tier 4 Final): trek 150 kg (331 lb) af van de gewicht van achteras en totaalgewicht. Motoren die niet voldoen aan de emissienormen Tier 4 Final/Stage IV/Japan 2014 (Tier 4 Final): trek 150 kg (331 lb) af van de gewicht van achteras en totaalgewicht.

Afmetingen (bij benadering)

Hoogte - bovenkant van cilinders	122.6 in 3115 mm
Breedte - buitenzijde van achterbanden	134.3 in 3411 mm
Hoogte - uitlaatpijp	141.1 in 3584 mm
Lengte - tussen tandemassen	72.5 in 1841 mm
Lengte - vooras tot midden van tandem	290 in 7365 mm
Breedte - hartlijn van banden	106.4 in 2703 mm
Lengte - vooras tot afwerkblad	120.7 in 3066 mm
Lengte - contragewicht tot ripper	474.4 in 12051 mm
Hoogte - midden vooras	29.9 in 760 mm
Breedte - buitenzijde van voorbanden	134.3 in 3411 mm
Lengte - van voorband tot achterkant van de machine - inclusief trekinrichting	417 in 10593 mm
Hoogte - bovenkant van cabine	147.5 in 3746 mm
Bodemvrijheid - achteras	16.7 in 423 mm

Standaarden

Geluid	ISO 6394: 2008/ISO 6395: 2008/ISO 6396: 2008 ISO 6394: 2008/ISO 6395: 2008/ISO 6396: 2008
Remmen	ISO 3450: 2011 ISO 3450: 2011
Stuursysteem	ISO 5010: 2007 ISO 5010: 2007

Normen

ROPS/FOPS

ISO 3471: 2008/ISO 3449: 2005 ISO 3471: 2008/ISO 3449: 2005

Variabel vermogen equivalent aan Tier 4 Final/Stage IV/Japan 2014 (Tier 4 Final), Tier 3/Stage IIIA/Japan 2006 (Tier 3) of emissienormen equivalent aan Tier 2/Stage II/Japan 2001 (Tier 2) - metrisch

Versnelling - vooruit 1e	309 hp 227 kW
Versnelling - vooruit 2e	309 hp 227 kW
Versnelling - achteruit 2e	309 hp 227 kW
Versnelling - vooruit 4e	325 hp 239 kW
Versnelling - vooruit 6e	341 hp 251 kW
Versnelling - vooruit 5e	332 hp 244 kW
Versnelling - vooruit 8e	362 hp 266 kW
Versnelling - achteruit 1e	309 hp 227 kW
Versnelling - vooruit 3e	315 hp 232 kW
Versnelling - vooruit 7e	347 hp 255 kW
Versnelling - achteruit 3e-6e	315 hp 232 kW

Optionele banduitvoeringen

Wielgroep - 19,5 × 25 MP (2)	Banden: 23.5R25 Bridgestone VKT 1 Star Banden: 23.5R25 Bridgestone VKT 1 Star
Wielgroep - 19,5 × 25 MP (1)	Banden: 23.5R25 Bridgestone VKT 2 Star Banden: 23.5R25 Bridgestone VKT 2 Star
Wielgroep - 19,5 × 25 MP (3)	Banden: 23.5R25 Bridgestone VJT 1 Star Banden: 23.5R25 Bridgestone VJT 1 Star
Wielgroep - 19,5 × 25 MP (4)	Banden: 23.5R25 Michelin XHA 2 Star Banden: 23.5R25 Michelin XHA 2 Star
Wielgroep - 19,5 × 25 MP (5)	Banden: 23.5R25 Michelin XLDD 2 Star L5 Banden: 23.5R25 Michelin XLDD 2 Star L5

Variabel vermogen equivalent aan Tier 4 Final/Stage IV/Japan 2014 (Tier 4 Final), Tier 3/Stage IIIA/Japan 2006 (Tier 3) of emissienormen equivalent aan Tier 2/Stage II/Japan 2001 (Tier 2) - netto

Versnelling - vooruit 4e	321 hp 239 kW
Versnelling - achteruit 2e	304 hp 227 kW
Versnelling - vooruit 1e	304 hp 227 kW
Versnelling - achteruit 3e-6e	311 hp 232 kW
Versnelling - vooruit 3e	311 hp 232 kW
Versnelling - vooruit 5e	327 hp 244 kW
Versnelling - vooruit 7e	342 hp 255 kW
Versnelling - vooruit 2e	304 hp 227 kW
Versnelling - achteruit 1e	304 hp 227 kW
Versnelling - vooruit 6e	337 hp 251 kW
Versnelling - vooruit 8e	357 hp 266 kW

Airconditioningsysteem

Airconditioning

Service Refill

Motorolie

9.5 gal (US) 36 L

18 Standaarduitrusting

Afdrukken

WERKOMGEVING MACHINIST

Verstelbare elektrische armleuning

Verstelbare polssteun

Airconditioning met verwarming

Luchthoorn

Knikgeleding, automatische centreerfunctie

Centershift-indicatiepen

Kledinghaak

Bekerhouder

Display, digitaal, snelheid en versnelling

Deuren, links en rechts met ruitenwisser

Meters (analoog) in de cabine (inclusief brandstof, knikgeleding, motorkoelvloeistoftemperatuur, motortoerental en hydrauliekolietemperatuur)

Meters, horizontaalstelling van machine

Informatiedisplay met aanraakscherm

Schakelen met joystick

Joystick voor hydraulische bediening van uitrustingsstukken, stuursysteem, transmissie

Ladders, cabine, links en rechts

Verlichting, zijverlichting links en rechts

Verlichting, nacht-, in cabine

Teller, uren-, digitaal

Spiegel, binnen, achteruitkijk-, groothoek

Aansluiting, 12 V

Aansluitmogelijkheden voor radio, entertainment

ROPS-cabine, geluidsgeïsoleerd, minder dan 73 dB(A) ISO 6394 (70% ventilatortoerental)

Stoel, met stof bekleed, comfortabele luchtvering

Opbergruimten

Gasklepregeling, elektronisch

AANDRIJFLIJN

Luchtfilter, tweetraps, droog type, radiale afdichting met vervuilingsindicator via Messenger en automatische stofuitwerper

ATAAC (Air-to-Air Aftercooler: luchtgekoelde nakoeler)

Automatische differentieelblokkering

Riem, 'serpentine', automatische spanner

Indicatie voor remslijtage

Remmen, oliebadschijf, vierwielaandrijving, hydraulisch

Constante vermogensoverdracht naar de rijaandrijving

Bewakingssysteem voor kritiek laag vloeistofpeil

Differentieel, blokkeren/deblokkeren

Afvoeren, motorolie, snel

Elektronische beveiliging tegen overtoeren

Eco-modus van motor: Emissienormen equivalent aan Tier 4 Final/Stage V/Japan 2014 (Tier 4 Final) en Tier 2/Stage II/Japan 2001 (Tier 2)

Motor, compressierem

Etherstarthulp

Brandstoftank, snelle vulling, maaiveldhoogte

Waterafscheider

Hydraulische, op koelvraag reagerende ventilator

Uitlaatdemper, onder motorkap equivalent aan Tier 2/Stage II/Japan 2001 (Tier 2) en de emissienormen equivalent aan Tier 3/Stage IIIA/Japan 2006 (Tier 3)

OK-to-Start

Geoptimaliseerde VHP

Parkeerrem – meervoudige remschijven, afgedicht, oliegekoeld

Ontluchtingspomp, brandstof

Achteras, modulair

Bezinkselaftapleiding, brandstoftank

Drie varianten van de C13-motor. Eén ervan voldoet aan de emissienormen US EPA Tier 4 Final/EU Stage IV/Japan 2014 (Tier 4 Final) en is vereist voor verkoop in landen met strengere voorschriften. De andere opties zijn equivalent aan de emissienorm Tier 2/Stage II/Japan 2001 (Tier 2) of equivalent aan de emissienormen Tier 3/Stage IIIa/Japan 2006 (Tier 3).

Transmissie, 8F/6R, Power Shift

VIMS, geen telematica

BESCHERMKAPPEN

Beschermkap voorascilinder

Beschermkap voor transmissie

ELEKTRISCH

Dynamo, 150 A, afgedicht

Accu's, onderhoudsvrij, zware uitvoering, 1400 CCA

Hoofdschakelaarpaneel

Elektrisch systeem, 24 V

Lichten: remlicht, achteruitrijlicht, op dak gemonteerde lichten voor weggebruik, rem- en achterlichten (LED), werklampen vóór

Product Link

Startmotor, elektrisch, zware uitvoering

VEILIGHEID

Achteruitrijalarm

Motoruitschakeling op maaiveldhoogte

Hamer (nooduitgang)

Claxon, elektrisch

Vergrendeling, hydraulisch uitrustingsstuk voor weggebruik

Bewakingssysteem "Machinist niet aanwezig"

Lak, schitteringverminderend - bovenkant van het voorchassis, achterkap en rippercilinders

Achteruitkijkcamera

Veiligheidsgordelindicator

Veiligheidsgordel, oprolbaar 76 mm (3")

Noodstuurinrichting

Ruiten, gelaagd glas: - Vaste voorruit met ruitenwisser met intervalregeling - Deur met ruitenwissers met intervalregeling (twee)

Ruiten, gehard glas: - Ruitenwissers links en rechts - Achter en ruitenwisser met intervalregeling

Verlichting, LED, waarschuwingsstroboscoop

Verlichting vóór, LED

Verlichting, koplampen vóór, hoog

Verlichting, koplampen vóór, laag

Bevestiging, voor waarschuwingslampje

Servicelampen

Werklichten, halogeen

Werklichten, LED

OVERIGE STANDAARDUITRUSTING

Bladsteun met 3 bouten

AccuGrade ARO

Accumulators, blad omhoog

Remaccumulators, dubbel, gecertificeerd

Cat Grade Control Cross Slope

Onderdelenboek op cd-rom

Slipkoppeling cirkelaandrijving

Messen, plat DH-2-staal: - 254 mm x 35 mm (10" x 1.4") - montagebouten van 19 mm (3/4")

Deuren (vier), motorcompartiment, vergrendelbaar (twee links, twee rechts)

Deuren, twee voor onderhoud, links en rechts

Trekstang – zes schoenen met vervangbare slijtstrips

Eindstukken, 16 mm (5/8") DH-2-staal, montagebouten van 19 mm (3/4")

Snelvulinrichting, 567,8 l/min (150 gpm)

Vloeistofcontrole

Frame, knikgestuurd, met veiligheidsvergrendeling

Hydrauliek, lastafhankelijk

Metalen brandstoftank, 496 l (131 US-Gall.)

Metalen DCM-slijtagestrips

Modulair koelpakket

Afwerkblad: - 5.5 m × 787 mm × 25 mm (18' × 31" × 1") – hydraulische sideshift en kanteling

Radiateur, twee toegangsdeuren voor reiniging

Achterbumper

Treden en handstangen voor toegang tot de tandem aan de achterkant

S∙O∙S-poorten: motor- hydraulisch, transmissie, koelvloeistof

Loopplaat voor tandem

Slijtstrips voor cirkel met bovenafstelling

Voorbereid voor brandblussystemen

Ripper, achter

Duwblok, contragewicht

UITRUSTINGSSTUKKEN/GRAAFGEREEDSCHAP (GET)

Blad van 5,5 m (18') met plat mes 254 mm × 35 mm (10" × 1 3∕8")

BANDEN, VELGEN EN WIELEN

Gedeeltelijke tolerantie voor banden op meerdelige velgen van 597 × 609,6 mm (23,5 × 24") is inbegrepen in de basisprijs en het basisgewicht van de machine

VLOEISTOFFEN

Extended Life-koelvloeistof tot –35 °C (–31 °F)

18 Optionele uitrusting

Afdrukken

WERKOMGEVING MACHINIST

Comfort-pakket

Verwarmd portier

Spiegels met uitstekend zicht

Spiegels, buiten verwarmd, 24 V

Spiegels, buiten gemonteerd

Stoel, verwarmd

Stoel, verwarmd/geventileerd

Platform voor reinigen van ruiten en ladders aan de linker-/rechterkant

AANDRIJFLIJN

Transmissie, Autoshift

BESCHERMKAPPEN

Beschermkap tegen vuil

Spatborden achter

Geluidsisolatie, motorkap en transmissie

VEILIGHEID

Extra monitor voor achteruitkijkcamera

Verbeterd toegangsplatform

Sleutel voor machinebeveiligingssysteem

Toegangsplatform voor onderhoud

OVERIGE UITRUSTINGSSTUKKEN

Automatisch smeersysteem, Centro-matic

Automatisch smeersysteem, ripperverbetering

Bediening, blad, variabele zweefstand

Verwarmer, motorkoelvloeistof, 120 V

Verwarmer, motorkoelvloeistof, 240 V

Hydraulische uitvoeringen met extra hydraulische kleppen basis+1

Hydraulische uitvoeringen met extra hydraulische kleppen basis+5

Product Link Elite dubbel

Velg, 495,3 mm × 635 mm (19,5" × 25") MP (reserve)

Weer, Cold Plus-pakket

UITRUSTINGSSTUKKEN/GRAAFGEREEDSCHAP (GET)

Blad van 5,5 m (18') met gebogen mes 203 mm × 25 mm (8 × 1")

Tand, ripper

VLOEISTOFFEN

Koelvloeistof, –51 °C (–60 °F)

Compatibele technologie en diensten

Profiteer van de door Caterpillar verbonden gegevens- en veiligheidsprincipes om de efficiëntie te verbeteren, de productiviteit te verhogen en uw bedrijf winstgevender te maken.

Cat Fleet voor Surface

Cat® MineStar Fleet is de beste informatiebron over machineparkbeheer. Een geïntegreerd bewakings- en beheersysteem voor machineparken dat met elke machine of elk systeem kan worden gebruikt om alle onderdelen van een operatie te meten, beheren en optimaliseren, ongeacht de grootte of het type. Fleet biedt real-time inzicht in cyclustijd, laadvermogen en andere belangrijke operationele parameters. Het controleert machinelocaties en materiaalbewegingen, en biedt meldingen van verkeerde routes om ervoor te zorgen dat materiaal naar de juiste locatie wordt verplaatst.

Verken technologie

1 - 8 van 9 Items Items

Vorige Volgende

Cat® MineStar Fleet is de beste informatiebron over machineparkbeheer. Een geïntegreerd bewakings- en beheersysteem voor machineparken dat met elke machine of elk systeem kan worden gebruikt om alle onderdelen van een operatie te meten, beheren en optimaliseren, ongeacht de grootte of het type. Fleet biedt real-time inzicht in cyclustijd, laadvermogen en andere belangrijke operationele parameters. Het controleert machinelocaties en materiaalbewegingen, en biedt meldingen van verkeerde routes om ervoor te zorgen dat materiaal naar de juiste locatie wordt verplaatst.

Verken technologie

Cat GRADE met 3D voor motorgraders

Cat GRADE met 3D voor motorgraders is een in de fabriek geïntegreerd nivelleersysteem waarmee u uw nivelleerefficiëntie, nauwkeurigheid en productiviteit kunt verbeteren. Automatische bladregeling vermindert het aantal invoeren van de machinist en het aantal gangen om de klus te klaren terwijl u tijd en geld bespaart.

Verken technologie
Cat GRADE met Cross Slope voor motorgraders

technologie Cookies zijn vereist
Om deze functie in te schakelen, moet u het gebruik van targeting-, prestatie- en functionele cookies accepteren.
Cookie-instellingen

Cat® GRADE met Cross Slope is een geïntegreerd systeem waarmee machinisten van motorgraders sneller en nauwkeuriger kunnen nivelleren. Door de dwarshelling van het blad te automatiseren, kunnen machinisten meer doen in dezelfde tijd. Andere kostenbesparende voordelen van het systeem zijn lager brandstofverbruik en tot 40% minder materiaalverbruik.

Verken technologie

1 - 8 van 9 Items Items

Vorige Volgende

Cat GRADE met 3D voor motorgraders is een in de fabriek geïntegreerd nivelleersysteem waarmee u uw nivelleerefficiëntie, nauwkeurigheid en productiviteit kunt verbeteren. Automatische bladregeling vermindert het aantal invoeren van de machinist en het aantal gangen om de klus te klaren terwijl u tijd en geld bespaart.

Verken technologie

Cat® GRADE met Cross Slope is een geïntegreerd systeem waarmee machinisten van motorgraders sneller en nauwkeuriger kunnen nivelleren. Door de dwarshelling van het blad te automatiseren, kunnen machinisten meer doen in dezelfde tijd. Andere kostenbesparende voordelen van het systeem zijn lager brandstofverbruik en tot 40% minder materiaalverbruik.

Verken technologie

Cat Health

Door de conditie van machines regelmatig te monitoren, kunnen mijnbouwbedrijven het onderhoud en de reparaties proactiever aanpakken. De conditiedata van het materieel zijn essentieel voor deze benadering. Met data kunnen mijnbouwbedrijven machinestoringen ruim van tevoren herkennen.

Een tijdige toegang tot de juiste data is cruciaal om de operationele informatie en de voorspellende analyse wat betreft de machines te verbeteren. Cat® MineStar™ Health helpt u daarbij door u in verbinding te stellen met uw machines en belangrijke informatie te verstrekken. Het MineStar Health portfolio bestaat uit verbindingsunits, die de materieeldata verzamelen, omzetten en verzenden, en uit applicaties, die de conditiedata visualiseren, analyseren en rapporteren.

Verken technologie

1 - 8 van 9 Items Items

Vorige Volgende

Door de conditie van machines regelmatig te monitoren, kunnen mijnbouwbedrijven het onderhoud en de reparaties proactiever aanpakken. De conditiedata van het materieel zijn essentieel voor deze benadering. Met data kunnen mijnbouwbedrijven machinestoringen ruim van tevoren herkennen.

Een tijdige toegang tot de juiste data is cruciaal om de operationele informatie en de voorspellende analyse wat betreft de machines te verbeteren. Cat® MineStar™ Health helpt u daarbij door u in verbinding te stellen met uw machines en belangrijke informatie te verstrekken. Het MineStar Health portfolio bestaat uit verbindingsunits, die de materieeldata verzamelen, omzetten en verzenden, en uit applicaties, die de conditiedata visualiseren, analyseren en rapporteren.

Verken technologie

Cat Terrain voor nivelleren

Nivellering is een vitale maar minder zichtbare functie die essentiële ondersteuning biedt voor laad- en transportwerkzaamheden. Cat® MineStar™ Terrain voor nivelleren helpt dozers en motorgraders veiliger en efficiënter te werken, wat een aanzienlijk verschil kan maken voor de winstgevendheid van een mijn. Terrain voor nivelleren helpt machinisten sneller de gespecificeerde nivellering te bereiken zonder opmeten, giswerk of opnieuw uitvoeren.

Verken technologie

1 - 8 van 9 Items Items

Vorige Volgende

Nivellering is een vitale maar minder zichtbare functie die essentiële ondersteuning biedt voor laad- en transportwerkzaamheden. Cat® MineStar™ Terrain voor nivelleren helpt dozers en motorgraders veiliger en efficiënter te werken, wat een aanzienlijk verschil kan maken voor de winstgevendheid van een mijn. Terrain voor nivelleren helpt machinisten sneller de gespecificeerde nivellering te bereiken zonder opmeten, giswerk of opnieuw uitvoeren.

Verken technologie
