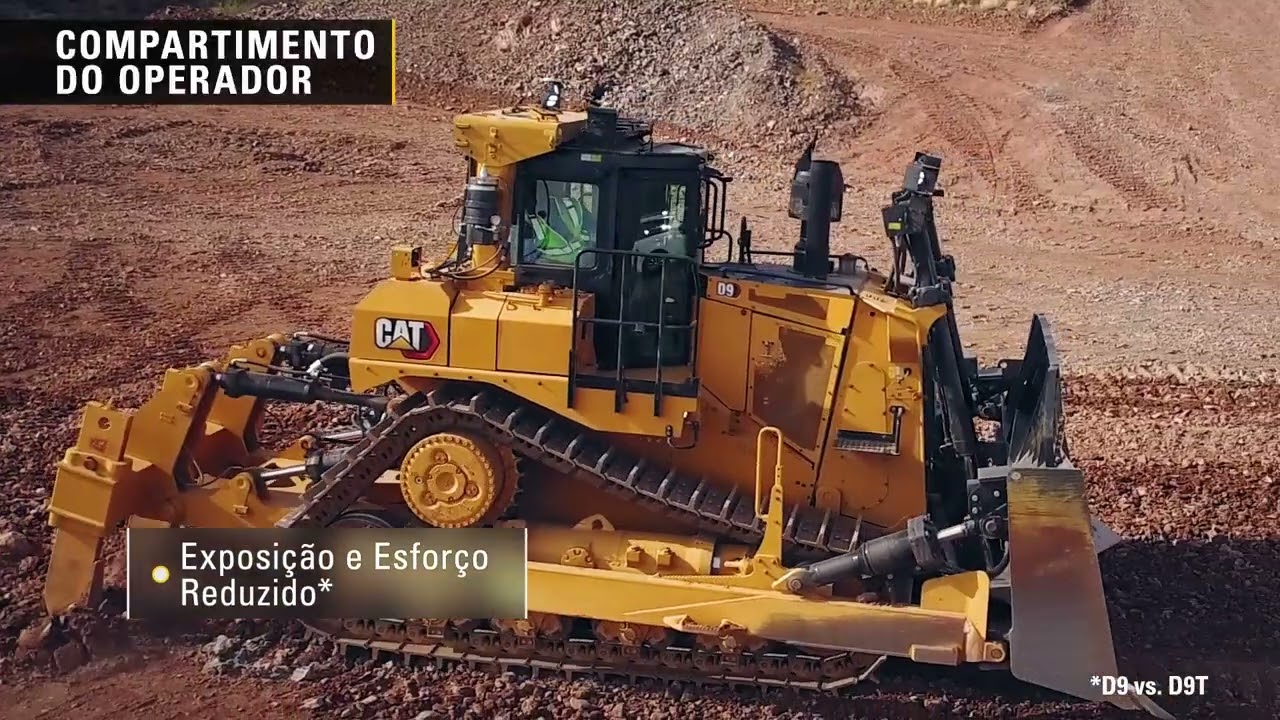

Trator de Esteira D9 | Buldôzer | Cat

Motor - Equivalente ao Tier 2/3 do EPA dos EUA

Modelo do Motor	Cat® C18 Cat® C18
Potência do Motor - Líquida SAE J1349/ISO 9249	452 HP 337 kW
Diâmetro Interno	5.7 pol³ 145 mm
Curso	7.2 pol 183 mm
Deslocamento	1106 pol³ 18.1 l
Potência do Motor - Bruta SAE J1995	487 HP 363 kW
Potência do Motor - ISO 14396	479 HP 357 kW
Emissões	Equivalente ao Tier 2 ou Tier 3 do EPA dos EUA Equivalente ao Tier 2 ou Tier 3 do EPA dos EUA
Observação (1)	Todas as potências nominais do motor se aplicam a 1.750 rpm. Todas as potências nominais do motor se aplicam a 1.750 rpm.
Observação (2)	Nenhuma redução de potência exigida até 4.267 m (14.000 pés) de altitude. Nenhuma redução de potência exigida até 4.267 m (14.000 pés) de altitude.

Motor - Final do Tier 4 do EPA (Environmental Protection Agency, Órgão de Proteção Ambiental) dos EUA/Estágio V da UE

Modelo do Motor	Cat® C18 Cat® C18
Diâmetro Interno	5.7 pol³ 145 mm
Curso	7.2 pol³ 183 mm
Deslocamento	1106 pol³ 18.1 l
Potência do Motor - Bruta SAE J1995	477 HP 356 kW
Potência do Motor - ISO 14396	468 HP 349 kW
Potência do Motor - Líquida SAE J1349/ISO 9249	440 HP 328 kW
Emissões	Tier 4 do EPA dos EUA/Estágio V da UE Tier 4 do EPA dos EUA/Estágio V da UE
Observação (1)	Todas as potências nominais do motor se aplicam a 1.750 rpm. Todas as potências nominais do motor se aplicam a 1.750 rpm.
Observação (2)	Não é necessária nenhuma queda de potência até 2.499 m (8.200 pés). Não é necessária nenhuma queda de potência até 2.499 m (8.200 pés).

CAPACIDADES DE FLUIDO

Tanque de Combustível (Enchimento contra Respingos)	254 gal (US) 963 l
Tanque de DEF (somente Tier 4)	9.5 gal (US) 36 l
Tanque de Combustível (Enchimento Rápido)	248 gal (US) 939 l
Sistema de Arrefecimento	21 gal (US) 81.3 l
Cárter do Motor*	10 gal (US) 36 l
Trem de Força	40 gal (US) 150 l
Comandos Finais (cada)	4 gal (US) 15 l
Chassis do Rolete (cada)	12 gal (US) 45 l
Óleo do Eixo de Articulação	8 gal (US) 30 l
Tanque do Sistema Hidráulico	24 gal (US) 89 l
Observação	Com filtros de óleo. Com filtros de óleo.
Observação 2	Misturas de biodiesel até o nível B20 (20% de mistura por volume) são aceitáveis quando ocorrem com 15 ppm (mg/kg) de enxofre ou menos ULSD. O B20 deve atender à especificação ASTM (American Society for Testing and Materials, Associação Americana de Ensaios e Materiais) D7467 (o estoque da mistura de biodiesel deve atender às especificações de biodiesel Cat, ASTM D6751 ou EN 14214). O óleo Cat DEO-ULSTM ou óleos que atendam às especificações Cat ECF-3, API CJ-4 e ACEA E9 são necessários. Consulte o OMM (Operation and Maintenance Manual, Manual de Operação e Manutenção) para obter recomendações de combustível ainda mais específicas para a máquina. Misturas de biodiesel até o nível B20 (20% de mistura por volume) são aceitáveis quando ocorrem com 15 ppm (mg/kg) de enxofre ou menos ULSD. O B20 deve atender à especificação ASTM (American Society for Testing and Materials, Associação Americana de Ensaios e Materiais) D7467 (o estoque da mistura de biodiesel deve atender às especificações de biodiesel Cat, ASTM D6751 ou EN 14214). O óleo Cat DEO-ULSTM ou óleos que atendam às especificações Cat ECF-3, API CJ-4 e ACEA E9 são necessários. Consulte o OMM (Operation and Maintenance Manual, Manual de Operação e Manutenção) para obter recomendações de combustível ainda mais específicas para a máquina.
Observação 3	Todos os motores diesel fora-de-estrada Final do Tier 4 precisam usar combustíveis diesel com teor de enxofre ultrabaixo (ULSD, Ultra Low Sulfur Diesel), contendo 15 ppm (mg/kg) de enxofre ou menos. Todos os motores diesel fora-de-estrada Final do Tier 4 precisam usar combustíveis diesel com teor de enxofre ultrabaixo (ULSD, Ultra Low Sulfur Diesel), contendo 15 ppm (mg/kg) de enxofre ou menos.
Observação 4	O Fluido de Escape Diesel (DEF, Diesel Exhaust Fluid) utilizado nos sistemas de Redução Catalítica Seletiva (SCR, Selective Catalytic Reduction) da Cat deve atender aos requisitos descritos no padrão da Organização Internacional para Padronização (ISO, International Organization for Standardization) 22241. O Fluido de Escape Diesel (DEF, Diesel Exhaust Fluid) utilizado nos sistemas de Redução Catalítica Seletiva (SCR, Selective Catalytic Reduction) da Cat deve atender aos requisitos descritos no padrão da Organização Internacional para Padronização (ISO, International Organization for Standardization) 22241.

Pesos

Peso Operacional	110225 lb 49988 kg
Peso de Transporte	84373 lb 38271 kg
Observação (1)	O Peso Operacional do D9 inclui controles hidráulicos, cilindro de inclinação da lâmina, líquido arrefecedor, lubrificantes, tanque de combustível cheio, ROPS, cabine FOPS, Lâmina SU, Ríper de Porta-pontas Simples, sapatas de ES de 610 mm (24 pol) e operador. O Peso Operacional do D9 inclui controles hidráulicos, cilindro de inclinação da lâmina, líquido arrefecedor, lubrificantes, tanque de combustível cheio, ROPS, cabine FOPS, Lâmina SU, Ríper de Porta-pontas Simples, sapatas de ES de 610 mm (24 pol) e operador.
Observação (2)	O Peso de Operação do D9 inclui chassi básico da máquina com cabine, eixo de articulação, armações dos roletes, esteira e ROPS. O Peso de Operação do D9 inclui chassi básico da máquina com cabine, eixo de articulação, armações dos roletes, esteira e ROPS.

Controles Hidráulicos

Tipo de Bomba	Tipo com pistão com engrenagens do volante do motor Tipo com pistão com engrenagens do volante do motor
Potência da Bomba - Direção	96 gal/min 363 l/min
Bomba do Ventilador	21 gal/min 80 l/min
Fluxo do Cilindro de Inclinação - Fluxo na Extremidade da Haste	53 gal/min 200 l/min
Fluxo do Cilindro de Inclinação - Fluxo na Extremidade da Cabeça	53 gal/min 200 l/min
Ajuste da Válvula de Alívio do Cilindro de Levantamento	3800 lbf/pol 26200 kPa
Ajuste da Válvula de Alívio do Cilindro de Inclinação	2799 lb/pol² 19300 kPa
Ríper - Levantamento - Ajuste da Válvula de Alívio	3800 lb/pol² 26200 kPa
Ríper - Tombamento - Ajuste da Válvula de Alívio	3800 lb/pol² 26200 kPa
Sistema de Direção - Pressão	5874 lb/pol² 40500 kPa
Capacidade do Tanque	24 gal/min 89 l
Observação (1)	Potência da bomba da direção medida a 1.750 rpm do motor e 30.000 kPa (4.350 lb/pol²). Potência da bomba da direção medida a 1.750 rpm do motor e 30.000 kPa (4.350 lb/pol²).
Observação (2)	Potência da bomba do implemento medida a 1.750 rpm do motor e 20.000 kPa (2.900 lb/pol²). Potência da bomba do implemento medida a 1.750 rpm do motor e 20.000 kPa (2.900 lb/pol²).
Observação (3)	Potência da bomba do ventilador medida a 1.750 rpm do motor e 17.000 kPa (2.470 lb/pol²). Potência da bomba do ventilador medida a 1.750 rpm do motor e 17.000 kPa (2.470 lb/pol²).

Material Rodante

Tipo de Sapata	Serviço Extremo Serviço Extremo
Largura - Sapata	24 pol 610 mm
Sapatas/Lateral	43 43
Altura da Garra	3.3 pol 84 mm
Passo	9.4 pol 240 mm
Vão Livre Sobre o Solo	18.1 pol 459 mm
Bitola da Esteira	88.6 pol 2250 mm
Comprimento - Esteira sobre o Solo	136.6 pol 3470 mm
Área de Contato com o Solo	45.6 pé² 4.23 m²
Roletes da Esteira/Lado	8 8
Número de Roletes Transportadores	1 por lado (opcional) 1 por lado (opcional)

Direção e Freios

Tipo de Direção	Diferencial Diferencial
Tipo de Freio	Disco em Banho de Óleo Acionado por Mola Disco em Banho de Óleo Acionado por Mola
Diâmetro do Freio	15.5 pol 393.7 mm
Contagem do Freio	8 8

Sistema de Ar-condicionado

Ar-condicionado

O sistema de ar-condicionado desta máquina contém o refrigerante com gás de efeito estufa fluorado R134a (Potencial de Aquecimento Global = 1.430). O sistema contém 2,1 kg de refrigerante, que tem o equivalente a 3,003 toneladas métricas de CO2. O sistema de ar-condicionado desta máquina contém o refrigerante com gás de efeito estufa fluorado R134a (Potencial de Aquecimento Global = 1.430). O sistema contém 2,1 kg de refrigerante, que tem o equivalente a 3,003 toneladas métricas de CO2.

Padrões

ROPS	A Estrutura Protetora Contra Acidentes de Capotagem (ROPS) atende aos seguintes critérios: ISO 3471:2008. A Estrutura Protetora Contra Acidentes de Capotagem (ROPS) atende aos seguintes critérios: ISO 3471:2008.
FOPS	A Estrutura Protetora Contra Queda de Objetos (FOPS) atende aos seguintes critérios: ISO 3449:2005 LEVEL II A Estrutura Protetora Contra Queda de Objetos (FOPS) atende aos seguintes critérios: ISO 3449:2005 LEVEL II
Ruído	O nível médio de potência sonora dinâmica do espectador quando a ISO 6395:2008 é usada para medir o valor de uma máquina é de 116 dB(A). A medida foi realizada com 70% da velocidade máxima do ventilador de arrefecimento do motor. O nível de ruído pode variar com velocidades diferentes do ventilador de arrefecimento do motor. OBSERVAÇÃO: A incerteza do nível de potência sonora dinâmica é de +/-2 dB(A). O nível médio de potência sonora dinâmica do espectador quando a ISO 6395:2008 é usada para medir o valor de uma máquina é de 116 dB(A). A medida foi realizada com 70% da velocidade máxima do ventilador de arrefecimento do motor. O nível de ruído pode variar com velocidades diferentes do ventilador de arrefecimento do motor. OBSERVAÇÃO: A incerteza do nível de potência sonora dinâmica é de +/-2 dB(A).
Ruído (1)	O nível de pressão sonora dinâmica médio para o operador quando a norma ISO 6396:2008 é usada para medir o valor para uma cabine fechada é de 78 dB(A). A medida foi realizada com 70% da velocidade máxima do ventilador de arrefecimento do motor. O nível de ruído pode variar com velocidades diferentes do ventilador de arrefecimento do motor. A cabine foi instalada e mantida de modo apropriado. As medições foram realizadas com as portas e os vidros da cabine fechados. OBSERVAÇÃO: A incerteza do nível de pressão sonora dinâmica para o operador é de ± 2 dB(A). O nível de pressão sonora dinâmica médio para o operador quando a norma ISO 6396:2008 é usada para medir o valor para uma cabine fechada é de 78 dB(A). A medida foi realizada com 70% da velocidade máxima do ventilador de arrefecimento do motor. O nível de ruído pode variar com velocidades diferentes do ventilador de arrefecimento do motor. A cabine foi instalada e mantida de modo apropriado. As medições foram realizadas com as portas e os vidros da cabine fechados. OBSERVAÇÃO: A incerteza do nível de pressão sonora dinâmica para o operador é de ± 2 dB(A).
Ruído (2)	Pode ser necessário usar proteção auditiva quando a máquina for operada por longos períodos com um compartimento do operador aberto, em um ambiente barulhento ou com uma cabine sem a manutenção apropriada. Pode ser necessário usar proteção auditiva quando a máquina for operada por longos períodos com um compartimento do operador aberto, em um ambiente barulhento ou com uma cabine sem a manutenção apropriada.

Transmissão

1 Avanço	2.2 mile/h 3.5 km/h
2 Avanço	3.9 mile/h 6.3 km/h
3 Avanço	6.8 mile/h 11 km/h
1 Marcha à Ré	2.7 mile/h 4.4 km/h
2 Marcha à Ré	4.8 mile/h 7.8 km/h
3 Marcha à Ré	8.4 mile/h 13.6 km/h
Tipo	Power Shift planetária Power Shift planetária

Lâmina - Semiuniversal

Capacidade das Lâminas (SAE J1265)	17.8 yd³ 13.6 m³
Largura da Lâmina (sobre os cantos da lâmina)	171.3 pol 4350 mm
Altura da Lâmina	76.1 pol 1934 mm
Profundidade Máxima de Escavação	23.9 pol 606 mm
Vão Livre sobre o Solo com Levantamento Total	56 pol 1422 mm
Inclinação Máxima	37 pol 940 mm
Peso da Lâmina	10587 lb 4802 kg
*Peso Operacional Total (com lâmina e ríper com porta-pontas simples)**	110205 lb 49988 kg
Observação	* Peso Operacional Total inclui: hidráulica de inclinação simples, líquido arrefecedor, lubrificantes, tanque de combustível cheio, ROPS, cabine FOPS, sapatas de ES de 610 mm (24 pol) e lâmina e tipo de ríper observados. * Peso Operacional Total inclui: hidráulica de inclinação simples, líquido arrefecedor, lubrificantes, tanque de combustível cheio, ROPS, cabine FOPS, sapatas de ES de 610 mm (24 pol) e lâmina e tipo de ríper observados.

Lâmina - Universal

Capacidade das Lâminas (SAE J1265)	21.7 yd³ 16.6 m³
Largura da Lâmina (sobre os cantos da lâmina)	184.3 pol 4680 mm
Altura da Lâmina	76.1 pol 1934 mm
Profundidade Máxima de Escavação	23.9 pol 606 mm
Vão Livre sobre o Solo com Levantamento Total	56 pol 1422 mm
Inclinação Máxima	39.9 pol 1014 mm
Peso da Lâmina	12016 lb 5450 kg
*Peso Operacional Total (com lâmina e ríper com porta-pontas simples)**	111362 lb 50513 kg
Observação	Peso Operacional Total inclui: hidráulica de inclinação simples, líquido arrefecedor, lubrificantes, tanque de combustível cheio, ROPS, cabine FOPS, sapatas de ES de 610 mm (24 pol) e lâmina e tipo de ríper observados. Peso Operacional Total inclui: hidráulica de inclinação simples, líquido arrefecedor, lubrificantes, tanque de combustível cheio, ROPS, cabine FOPS, sapatas de ES de 610 mm (24 pol) e lâmina e tipo de ríper observados.

Ríper - Porta-pontas Simples

*Força de penetração máxima (porta-pontas vertical)**	35520 lbf 158 kN
Profundidade máxima de penetração (ponta padrão)	48.5 pol 1231 mm
Força de Desagregação	74637 lbf 332 kN
Folga Máxima Levantada - Abaixo da Ponta, Presa pelo Pino no Orifício Inferior	34.7 pol 882 mm
Número de Encaixes	1 1
Peso	10701 lb 4854 kg
*Peso Operacional Total (com Lâmina SU e ríper observado)**	110205 lb 49988 kg
Observação	Peso Operacional Total inclui: hidráulica de inclinação simples, líquido arrefecedor, lubrificantes, tanque de combustível cheio, ROPS, cabine FOPS, sapatas de ES de 610 mm (24 pol) e lâmina e tipo de ríper observados. Peso Operacional Total inclui: hidráulica de inclinação simples, líquido arrefecedor, lubrificantes, tanque de combustível cheio, ROPS, cabine FOPS, sapatas de ES de 610 mm (24 pol) e lâmina e tipo de ríper observados.

Ríper - Porta-pontas Simples, Escarificação Profunda

*Força de penetração máxima (porta-pontas vertical)**	38667 lbf 172 kN
Profundidade máxima de penetração (ponta padrão)	68 pol 1727 mm
Força de Desagregação	74412 lbf 331 kN
Folga Máxima Levantada - Abaixo da Ponta, Presa pelo Pino no Orifício Inferior	32.2 pol 817 mm
Número de Encaixes	1 1
Peso	10981 lb 4981 kg
*Peso Operacional Total (com Lâmina SU e ríper observado)**	110485 lb 50115 kg
Observação	Peso Operacional Total inclui: hidráulica de inclinação simples, líquido arrefecedor, lubrificantes, tanque de combustível cheio, ROPS, cabine FOPS, sapatas de ES de 610 mm (24 pol) e lâmina e tipo de ríper observados. Peso Operacional Total inclui: hidráulica de inclinação simples, líquido arrefecedor, lubrificantes, tanque de combustível cheio, ROPS, cabine FOPS, sapatas de ES de 610 mm (24 pol) e lâmina e tipo de ríper observados.

Ríper - Porta-pontas Múltiplo, Paralelogramo Ajustável

Força de Penetração Máxima - Porta-pontas Vertical	34621 lbf 154 kN
Penetração Máxima - Ponta Padrão	31.4 pol 798 mm
Força de Desagregação - Ríper com Porta-pontas Múltiplo com Um Dente	81156 lbf 361 kN
Folga Máxima Levantada - Abaixo da Ponta, Presa pelo Pino no Orifício Inferior	34.6 pol 879 mm
Número de Encaixes	3 3
Peso	12136 lb 5550 kg
*Peso Operacional Total - Com Lâmina SU e Ríper**	111739 lb 50684 kg
Observação	* Peso Operacional Total inclui: hidráulica de inclinação simples, líquido arrefecedor, lubrificantes, tanque de combustível cheio, ROPS, cabine FOPS, sapatas de ES de 610 mm (24 pol) e lâmina e tipo de ríper observados. * Peso Operacional Total inclui: hidráulica de inclinação simples, líquido arrefecedor, lubrificantes, tanque de combustível cheio, ROPS, cabine FOPS, sapatas de ES de 610 mm (24 pol) e lâmina e tipo de ríper observados.

Guinchos

Modelo do Guincho	PA 140VS PA 140VS
Peso*	3950 lb 1790 kg
Capacidade de Óleo	4 gal (US) 15 l
Largura do Tambor	12.6 pol 320 mm
Diâmetro do Cabo de Aço - Recomendado	1.13 pol 28 mm
Diâmetro do Cabo de Aço - Opcional	1.25 pé 32 mm
Capacidade Máxima do Tambor - Comprimento do Cabo Recomendado	257 pol 78 m
Capacidade Máxima do Tambor - Comprimento do Cabo Opcional	204 pé 62 m
Tamanho da Virola do Cabo de Aço - Diâmetro Externo	2.4 pol 60 mm
Tamanho da Virola do Cabo de Aço - Comprimento	2.8 pol 70 mm
Observação	O peso mostrado é somente para o guincho básico. Não inclui arranjo de montagem, arranjo de controle, óleo ou cabo de aço. Com contrapeso: 3.700 kg (8.150 lb). O peso mostrado é somente para o guincho básico. Não inclui arranjo de montagem, arranjo de controle, óleo ou cabo de aço. Com contrapeso: 3.700 kg (8.150 lb).
Observação (2)	Sistema de dupla frenagem movido hidraulicamente com velocidade variável, guia de cabo com três roletes. Sistema de dupla frenagem movido hidraulicamente com velocidade variável, guia de cabo com três roletes.

Dimensões (Aproximadas)

Vão Livre sobre o Solo*	18.1 pol 459 mm
Bitola da Esteira	88.6 pol 2250 mm
Largura - Sem Munhões - Sapata Padrão	113 pol 2870 mm
Largura - Sobre os Munhões	130.3 pol 3310 mm
Altura - Cabine com FOPS*	150.4 pol 3820 mm
Altura - Topo do Escape*	152.6 pol 3876 mm
Altura - ROPS/Capota*	157.5 pol 4000 mm
Altura da Barra de Tração (Centro da Forquilha)*	30 pol 763 mm
Comprimento - Esteira sobre o Solo	136.6 pol 3470 mm
Comprimento Total - Trator Básico	193.3 pol 4910 mm
Comprimento - Trator Básico - Com Barra de Tração	206.4 pol 5242 mm
Comprimento - Trator Básico - Com Guincho	218.3 pol 5545 mm
Comprimento - com Lâmina SU**	259.9 pol 6601 mm
Comprimento - Com Lâmina U	274.3 pol 6967 mm
Comprimento - Com Ríper de Porta-pontas Simples	257 pol 6529 mm
Comprimento - Com Ríper de Porta-pontas Múltiplo	257.4 pol 6538 mm
Comprimento Total - Lâmina SU/Ríper SS	323.6 pol 8219 mm
Observação (1)	Inclui a altura da garra para proporcionar todas as dimensões em superfícies rígidas. Inclui a altura da garra para proporcionar todas as dimensões em superfícies rígidas.
