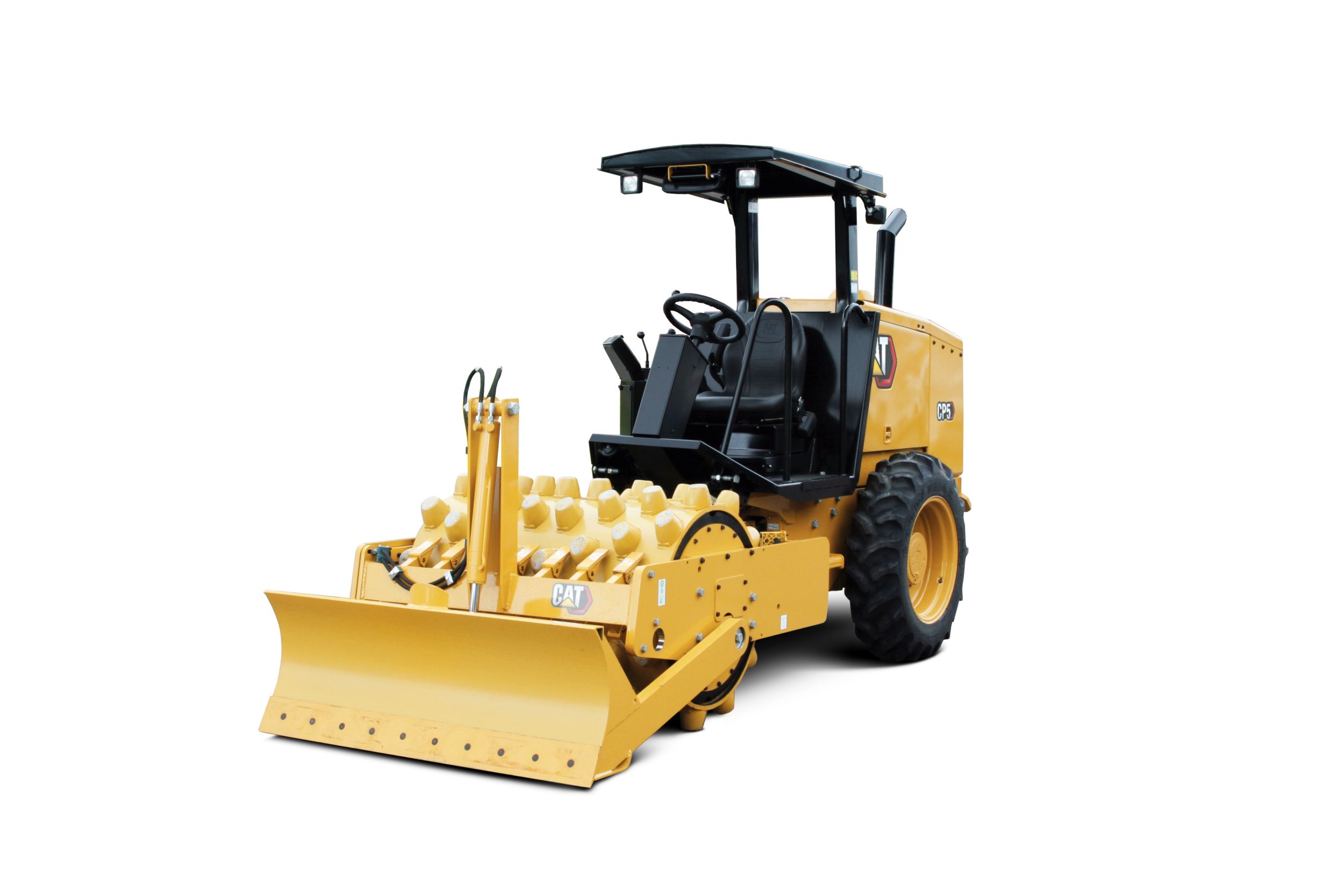

Compactador de Suelos Vibratorio CP5

Compactadores de suelos vibratorios CP5

Consultar Precio Buscar un distribuidor

Especificaciones principales

Peso en orden de trabajo con techo ROPS/FOPS: 10307 lb; 4675 kg

Ancho de compactación: 50 pulg; 1270 mm

Potencia bruta: 74.6 hp; 55.6 kW

CP5
Cambiar modelo

Descripción general

Operación precisa

Los Compactadores de Suelos Vibratorios Cat® CP5 son ideales para aplicaciones de compactación de suelos cohesivos y semicohesivos. Un sistema de propulsión duradero y un ancho estrecho de la máquina la hacen ideal para trabajos de compactación pequeños o para trabajar en áreas estrechas como zanjas o sitios de trabajo con espacio limitado.

Características de un vistazo

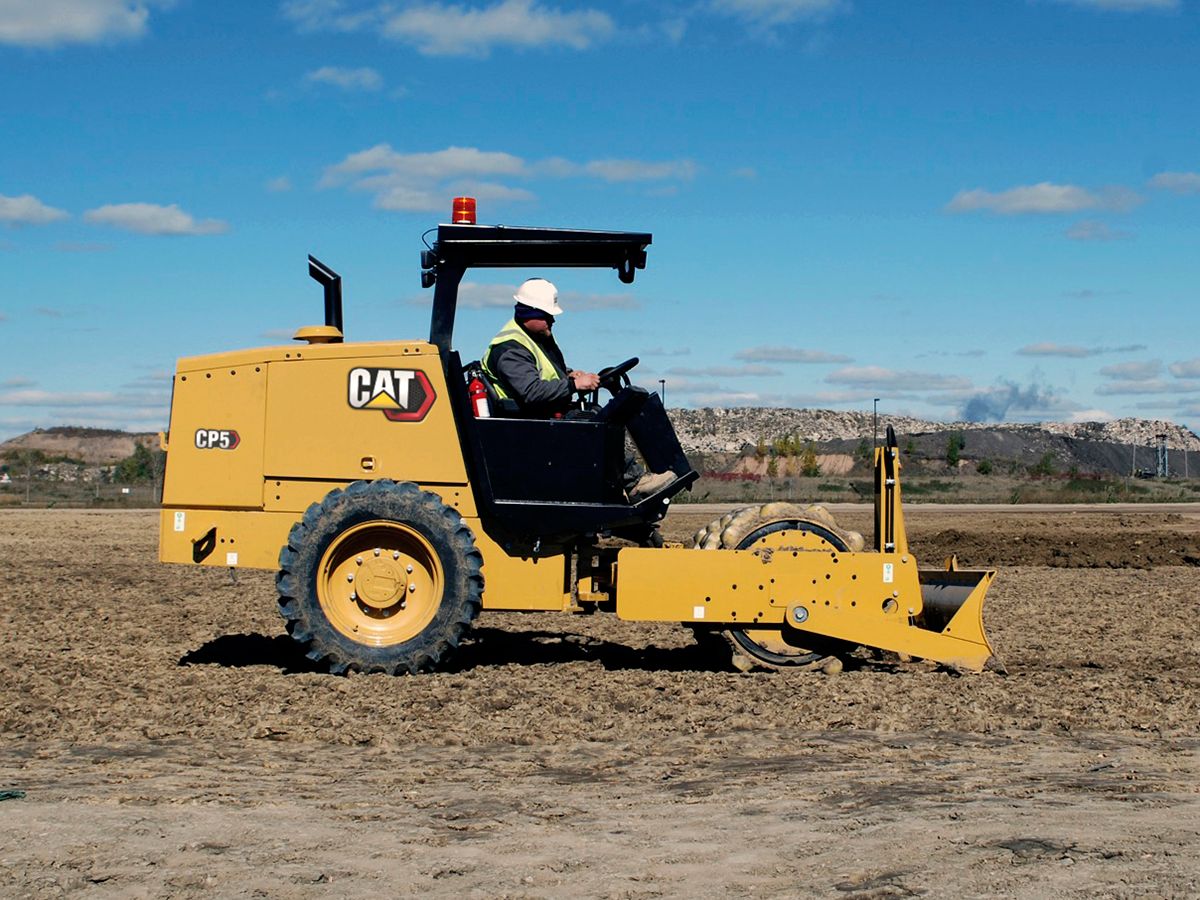

Sistema de propulsión

Un Motor Cat® C3.4B impulsa la máquina y cumple con las normas de emisiones Tier 4 final de la EPA de EE.UU.
Con el sistema de propulsión de bomba doble, dos bombas proporcionan un flujo independiente y exclusivo hacia el motor de mando del tambor y hacia el motor del eje trasero para lograr un rendimiento en pendientes y tracción excepcionales en avance y retroceso.
El diferencial de patinaje limitado proporciona un esfuerzo de tracción equilibrado y una transferencia de par suave a las dos ruedas traseras.
El CP34 tiene una gama de velocidad infinitamente variable para obtener el par máximo al utilizar la hoja de nivelación optativa o al subir pendientes, además de la capacidad de moverse rápidamente en distancias más largas.
Alta velocidad de desplazamiento de hasta 8,8 km/h (5,5 mph).

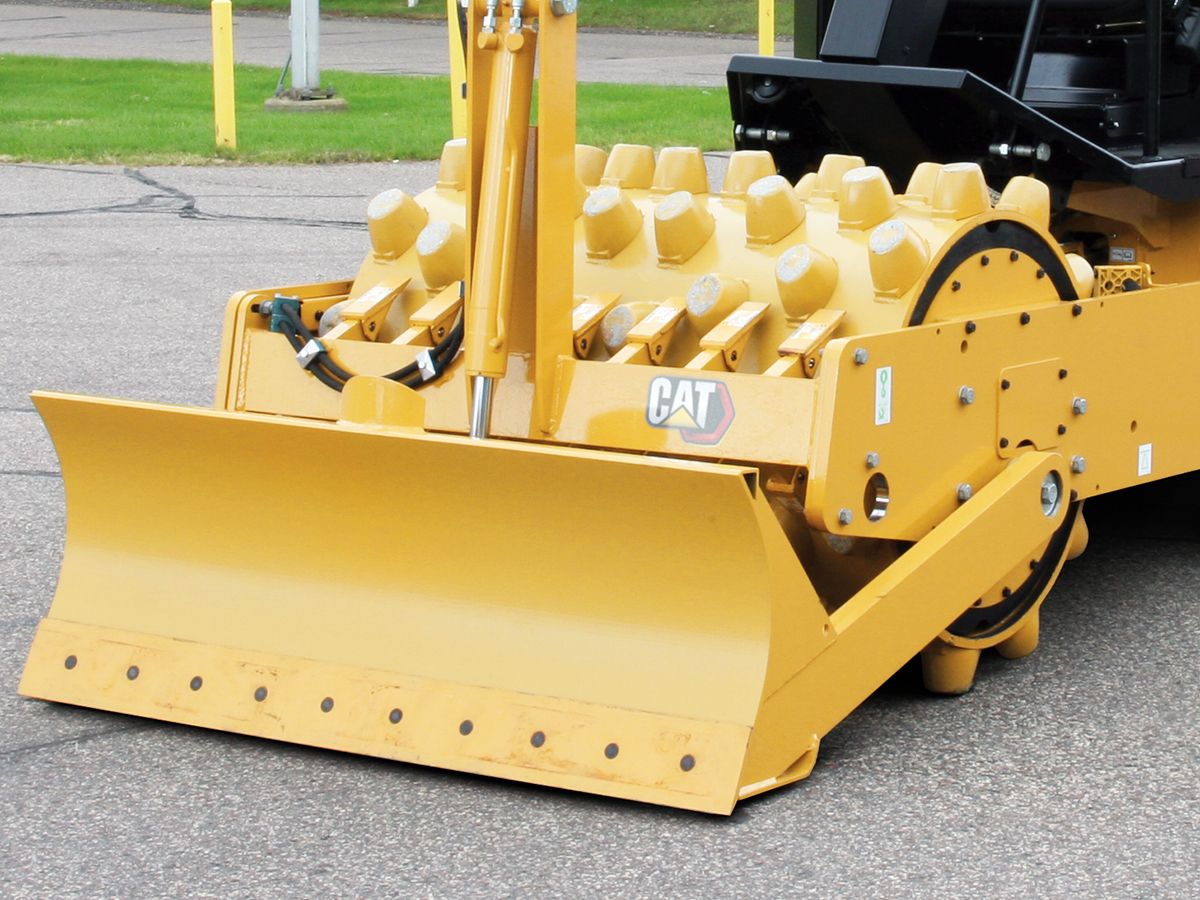

Sistema vibratorio

Su gran fuerza centrífuga y amplitud proporcionan un esfuerzo de compactación superior y una productividad excepcional.
Una frecuencia vibratoria de 35,8 Hz (2.150 VPM) combinada con un peso óptimo del tambor, permite al operador alcanzar la densidad en menos pasadas.
Los grandes cojinetes de alta resistencia del eje de pesas están diseñados para soportar fuerzas de compactación elevadas.
Los montajes de aislamiento de alta resistencia permiten transmitir más fuerza al suelo y menos vibraciones a la horquilla del tambor.

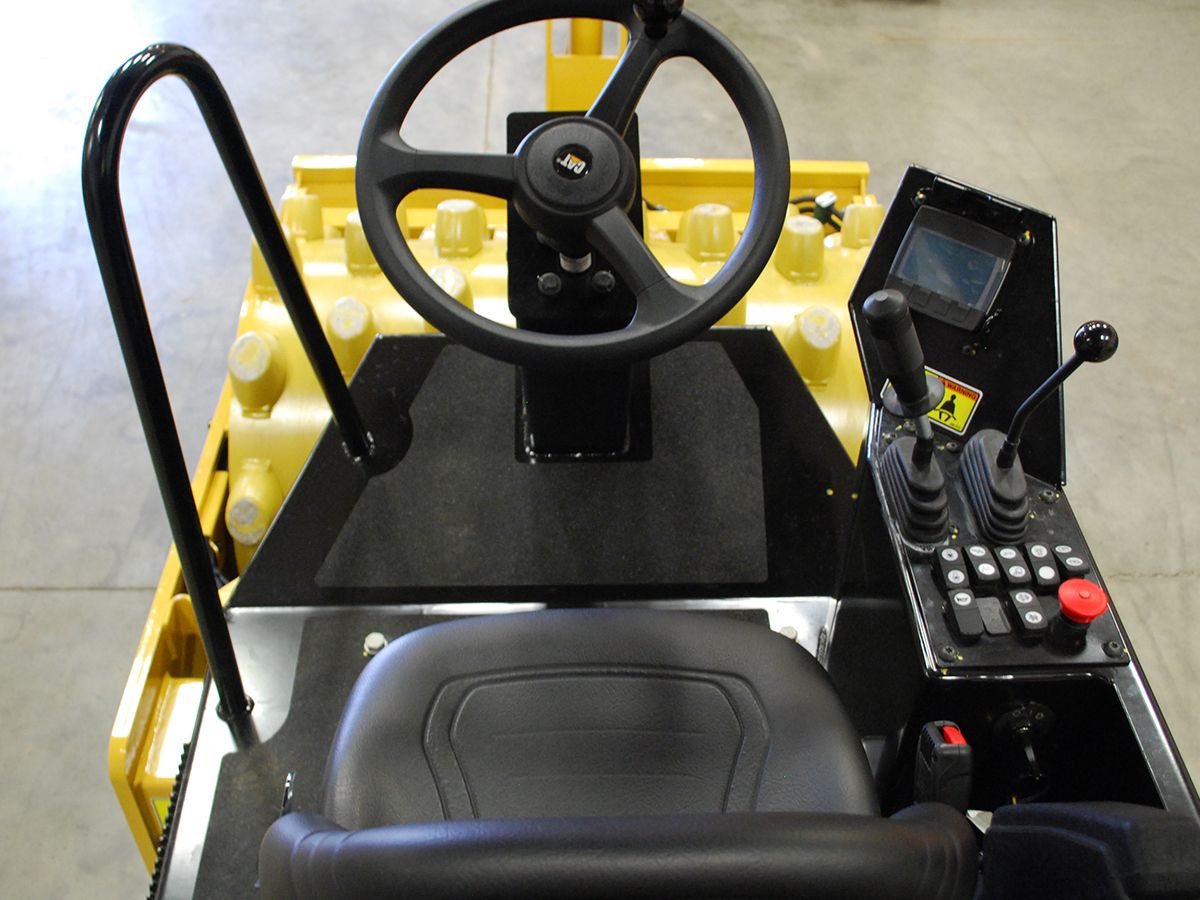

Estación del operador cómoda y ergonómica

Una cámara retrovisora con pantalla táctil a color de gran tamaño mejora la visibilidad para un control y seguridad más completos del operador.
El asiento ajustable del operador tiene una pantalla LCD multifunción integrada y una consola de control, apoyabrazos abatibles y un cinturón de seguridad retráctil de 76 mm (3") de ancho.
Los indicadores de operación y los diagnósticos básicos se muestran en la pantalla LCD integrada.
Una palanca de propulsión de fácil acceso está situada a la derecha del asiento del operador para un control cómodo y preciso de la máquina.
El control de una sola palanca para la propulsión y el encendido y apagado del sistema vibratorio proporciona un funcionamiento sencillo y de bajo esfuerzo.
Visibilidad sobresaliente de la parte delantera y de la parte trasera de la máquina.
Bajos niveles de ruido y vibración para mayor comodidad del operador y su productividad.
La estación del operador está aislada con soportes de caucho de alta resistencia a fin de reducir las vibraciones de la máquina transmitidas al operador.

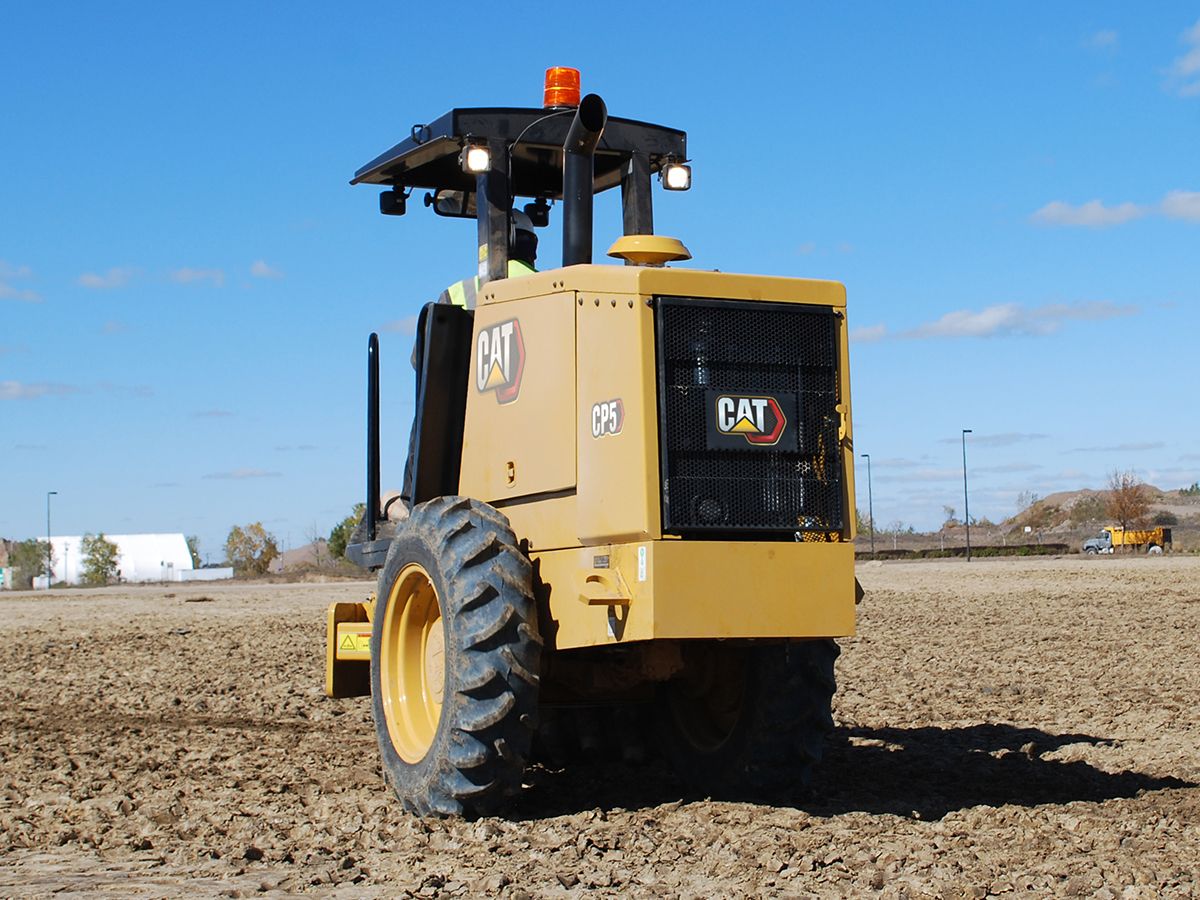

Tamaño compacto para aplicaciones específicas

El ancho estrecho de la máquina de 1,4 m (4' 6") es ideal para trabajar en zanjas o en sitios con espacio limitado.
El peso de la máquina es ideal para la compactación ligera de capas uniformes sobre tubos de alcantarillado y agua.
El sistema de propulsión permite al operador detenerse, mantener la posición de la máquina y cambiar de dirección en pendientes.
Un radio de giro corto proporciona una buena maniobrabilidad en áreas de trabajo confinadas.

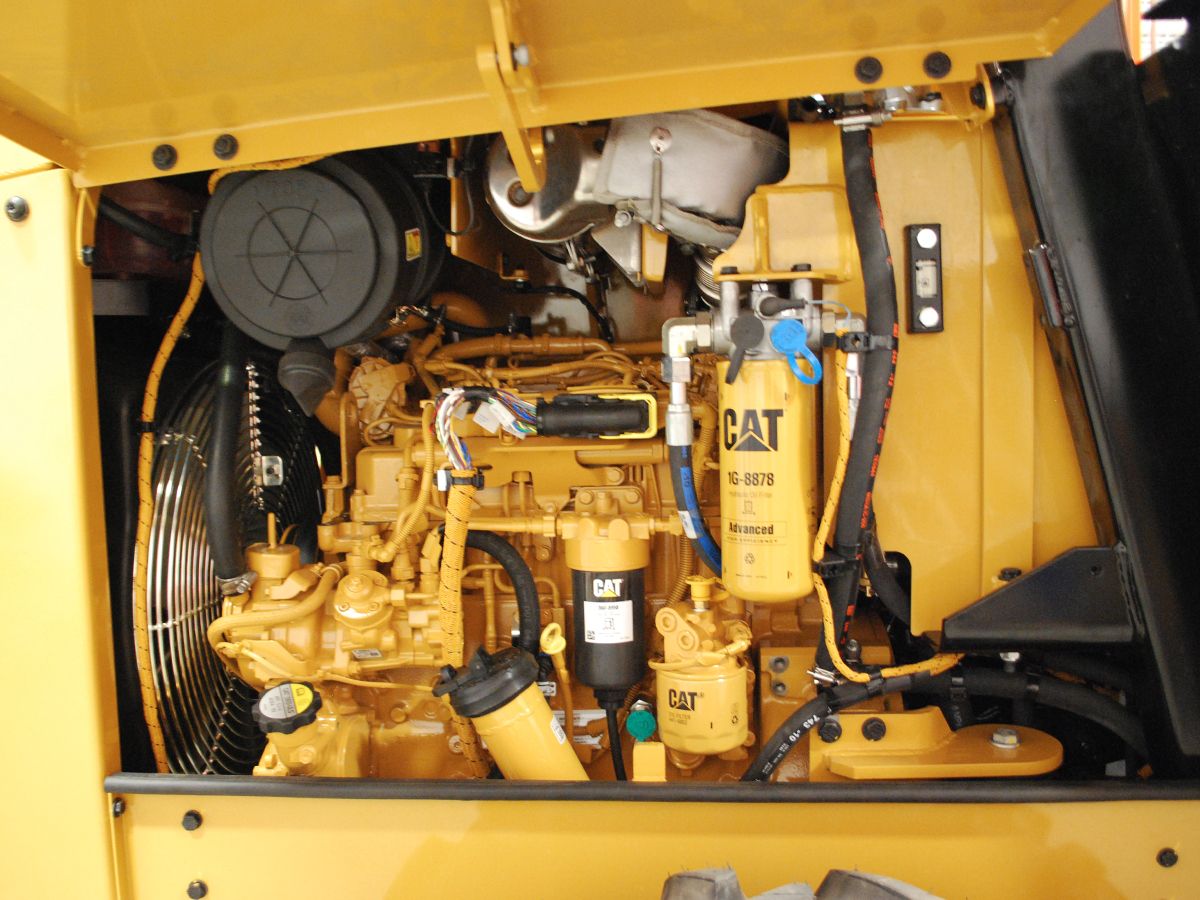

Mayor confiabilidad y facilidad de servicio

Los indicadores visuales permiten la fácil inspección del nivel de refrigerante del radiador, el nivel del depósito de aceite hidráulico y el indicador de restricción de aire.
La estación del operador y la plataforma se inclinan hacia delante para permitir un acceso cómodo a las bombas hidráulicas.
Un sistema de enfriamiento montado en la parte trasera facilita el acceso para su limpieza.
Supervise las condiciones de los fluidos con muestreos regulares para ayudar a extender los intervalos de cambio hasta 500 horas para el aceite del motor, 1.000 horas para la caja excéntrica, 3.000 horas para el aceite hidráulico y 12.000 horas para el refrigerante.
Los orificios para prueba hidráulica de conexión rápida simplifican el diagnóstico del sistema.
Los drenajes ecológicos proporcionan un método ambientalmente seguro para drenar fluidos en el radiador, el colector de aceite del motor, el sistema hidráulico y el tanque de combustible.
El tendido seguro de la manguera con bloques de polietileno reduce el roce y prolonga la vida útil.
La envoltura de nilón trenzado y los conectores para todos los climas aseguran la integridad del sistema eléctrico. Los cables eléctricos están numerados, codificados con colores y etiquetados con identificadores de componente para facilitar la localización y solución de problemas.
Las baterías Cat® sin mantenimiento están montadas en la parte trasera de la máquina y se puede acceder a ellas a través de la rejilla trasera abatible. Las baterías Cat® están específicamente diseñadas para lograr la máxima potencia en la puesta en marcha del motor y protección contra la vibración.

El Motor Cat C3.4 está disponible en configuraciones que cumplen con las normas de emisiones Tier 4 final de la EPA de EE.UU.
Los motores diésel Cat deben usar ULSD (Ultra Low Sulfur Diesel, combustible diésel con contenido ultrabajo de azufre) con 15 ppm de azufre o menos o ULSD mezclado con los siguientes combustibles de baja intensidad de carbono* hasta: un 20 % de biodiésel FAME (Fatty acid methyl ester, éster metílico de ácido graso) o un 100 % de combustible diésel renovable, HVO (Hydrotreated Vegetable Oil, aceite vegetal hidrotratado) y GTL (Gas to Liquid, gas a líquido). Consulte las pautas para saber cuál es la aplicación correcta. Consulte con su distribuidor Cat o lea las recomendaciones de fluidos para máquinas Caterpillar (SEBU6250) a fin de obtener más detalles.
*Las emisiones de gases de escape de efecto invernadero generadas por combustibles de menor intensidad de carbono son casi las mismas que con los combustibles tradicionales.
Un operador bien formado justifica la inversión. Los operadores cualificados contribuyen al resultado final al maximizar la productividad, evitar el costoso tiempo de inactividad y mantener la seguridad en el lugar de trabajo. Esto puede ayudar a mejorar la eficiencia del combustible y reducir las emisiones de gases de efecto invernadero.
Los intervalos de mantenimiento extendidos no solo reducen el tiempo de inactividad, sino que también pueden disminuir la cantidad de fluido y filtros que se reemplazan durante la vida útil de la máquina. Amplíe los intervalos de cambio hasta 500 horas para el aceite del motor, 3.000 horas para el aceite hidráulico y de la caja excéntrica y 12.000 horas para el refrigerante.
Es posible aumentar el rendimiento y la seguridad con una cámara estándar que se ve mediante una pantalla en la cabina.
Los servicios Cat de análisis programado de aceite (S•O•S℠) permiten detectar el desgaste excesivo, los fluidos contaminados u otros problemas "invisibles" que pueden acortar la vida útil de los componentes. En muchos casos, puede extender los intervalos de cambio de aceite y refrigerante mediante el monitoreo de fluidos. Para obtener más información, consulte a su distribuidor Cat® o el Manual de Operación y Mantenimiento de la máquina.

Especificaciones Equipos estándar Equipos opcionales

Especificaciones del producto para CP5

Motor

Potencia bruta	74.6 hp 55.6 kW
Potencia del motor: ISO 14396	74.4 hp 55.5 kW
Potencia neta: ISO 9249	68.3 hp 50.9 kW
Potencia neta - SAE J1349:2011	67.5 hp 50.3 kW
Nota (1)	La potencia neta anunciada es la potencia disponible en el volante del motor cuando está equipado con un ventilador a máxima velocidad, filtro de aire, módulo de emisiones limpias y alternador. La potencia neta anunciada es la potencia disponible en el volante del motor cuando está equipado con un ventilador a máxima velocidad, filtro de aire, módulo de emisiones limpias y alternador.
Modelo de motor	Cat® C3.4B Cat® C3.4B
Emisiones	Tier 4 final de la EPA de EE.UU. Tier 4 final de la EPA de EE.UU.
Carrera	4.3 pulg 110 mm
Calibre	3.9 pulg 99 mm

Pesos

Peso en orden de trabajo con techo ROPS/FOPS	10307 lb 4675 kg
Peso: en el tambor con techo ROPS/FOPS	4872 lb 2210 kg
Nota (1)	Los pesos en orden de trabajo son aproximados y tienen en cuenta los tanques de fluidos completos y un operador de 80 kg (176 lb). Los pesos en orden de trabajo son aproximados y tienen en cuenta los tanques de fluidos completos y un operador de 80 kg (176 lb).

Sistema vibratorio

Amplitud nominal: alta	0.05 pulg 1.3 mm
Fuerza centrífuga: máxima	17535 lb 78 kN

Dimensiones

Ancho de compactación	50 pulg 1270 mm
Longitud total	13.6 pie 4.2 m
Longitud total: con opción de hoja	14.9 pie 4.6 m
Ancho total	4.6 pie 1.4 m
Ancho total: con opción de hoja	5.2 pie 1.6 m
Altura máxima	8.3 pie 2.5 m
Diámetro del tambor: sobre los pisones	40 pulg 1016 mm
Altura optativa de la hoja	22 pulg 559 mm
Distancia entre ejes	7.3 pie 2.2 m

Especificaciones de operación

Espacio libre sobre el suelo	13.7 pulg 348 mm
Espacio libre vertical	13.5 pulg 344 mm
Radio de giro: dentro del borde del tambor	8.61 pie 2.6 m
Velocidad de desplazamiento: máxima	5.5 milla/h 8.8 km/h

Capacidades de llenado de servicio

Capacidad del tanque de combustible	29.9 gal (EE.UU.) 113 L
Sistema de enfriamiento	4.8 gal (EE.UU.) 18.3 L
Aceite del motor: con filtro	2.4 gal (EE.UU.) 9 L
Cajas de las pesas excéntricas (combinadas)	7 gal (EE.UU.) 26.5 L
Eje y mandos finales	1.9 gal (EE.UU.) 7.1 L
Tanque hidráulico	10.6 gal (EE.UU.) 40 L

Sostenibilidad

Facilidad de reciclaje

98% 98%

CP5 Equipos estándar

NOTA

El equipo estándar y optativo puede variar. Comuníquese con su distribuidor Cat para obtener más detalles.

ENTORNO DEL OPERADOR

Techo ROPS/FOPS con pasamanos, alfombrilla y asiento de vinilo

Asiento ajustable con consola integrada

Pantalla LCD con protección contra vandalismo

Sistema de cámara retrovisora con pantalla táctil a color

Cinturón de seguridad de 76 mm (3")

Tomacorriente de 12 voltios

Bocina de alarma de retroceso

SISTEMA VIBRATORIO

Tambor de pisones con pisones ovalados

Amplitud simple y una sola frecuencia

Traíllas de acero dobles ajustables

TREN DE FUERZA

Motor Cat® C3.4B

Filtro de aire, elemento doble

Transmisión hidrostática de una velocidad

Dos bombas de propulsión; una para la tracción del tambor, otra para el eje trasero

Filtro de combustible, separador de agua, bomba de cebado, indicador de agua

Radiador y enfriador de aceite hidráulico

Sistema de frenado doble

Interruptor del acelerador de dos velocidades

Diferencial de patinaje limitado

SISTEMA ELÉCTRICO

Sistema eléctrico de 12 voltios

Alternador de 120 amperios

Capacidad de la batería de 600amperios para arranque en frío

OTROS

Recinto del motor trabable, tanques hidráulicos y de combustible

Mirillas para el nivel de aceite hidráulico y nivel de refrigerante del radiador

Válvulas de muestreo S·O·S℠: aceite del motor, aceite hidráulico y refrigerante

Luces de trabajo halógenas (4)

CP5 Equipos opcionales

NOTA

El equipo estándar y optativo puede variar. Comuníquese con su distribuidor Cat para obtener más detalles.

SISTEMA VIBRATORIO

Hoja de nivelación

OTROS

Baliza giratoria ámbar

Especificaciones del producto para CP5

Descargar Imprimir

Motor

Potencia bruta	74.6 hp 55.6 kW
Potencia del motor: ISO 14396	74.4 hp 55.5 kW
Potencia neta: ISO 9249	68.3 hp 50.9 kW
Potencia neta - SAE J1349:2011	67.5 hp 50.3 kW
Nota (1)	La potencia neta anunciada es la potencia disponible en el volante del motor cuando está equipado con un ventilador a máxima velocidad, filtro de aire, módulo de emisiones limpias y alternador. La potencia neta anunciada es la potencia disponible en el volante del motor cuando está equipado con un ventilador a máxima velocidad, filtro de aire, módulo de emisiones limpias y alternador.
Modelo de motor	Cat® C3.4B Cat® C3.4B
Emisiones	Tier 4 final de la EPA de EE.UU. Tier 4 final de la EPA de EE.UU.
Carrera	4.3 pulg 110 mm
Calibre	3.9 pulg 99 mm

Pesos

Peso en orden de trabajo con techo ROPS/FOPS	10307 lb 4675 kg
Peso: en el tambor con techo ROPS/FOPS	4872 lb 2210 kg
Nota (1)	Los pesos en orden de trabajo son aproximados y tienen en cuenta los tanques de fluidos completos y un operador de 80 kg (176 lb). Los pesos en orden de trabajo son aproximados y tienen en cuenta los tanques de fluidos completos y un operador de 80 kg (176 lb).

Sistema vibratorio

Amplitud nominal: alta	0.05 pulg 1.3 mm
Fuerza centrífuga: máxima	17535 lb 78 kN

Dimensiones

Ancho de compactación	50 pulg 1270 mm
Longitud total	13.6 pie 4.2 m
Longitud total: con opción de hoja	14.9 pie 4.6 m
Ancho total	4.6 pie 1.4 m
Ancho total: con opción de hoja	5.2 pie 1.6 m
Altura máxima	8.3 pie 2.5 m
Diámetro del tambor: sobre los pisones	40 pulg 1016 mm
Altura optativa de la hoja	22 pulg 559 mm
Distancia entre ejes	7.3 pie 2.2 m

Especificaciones de operación

Espacio libre sobre el suelo	13.7 pulg 348 mm
Espacio libre vertical	13.5 pulg 344 mm
Radio de giro: dentro del borde del tambor	8.61 pie 2.6 m
Velocidad de desplazamiento: máxima	5.5 milla/h 8.8 km/h

Capacidades de llenado de servicio

Capacidad del tanque de combustible	29.9 gal (EE.UU.) 113 L
Sistema de enfriamiento	4.8 gal (EE.UU.) 18.3 L
Aceite del motor: con filtro	2.4 gal (EE.UU.) 9 L
Cajas de las pesas excéntricas (combinadas)	7 gal (EE.UU.) 26.5 L
Eje y mandos finales	1.9 gal (EE.UU.) 7.1 L
Tanque hidráulico	10.6 gal (EE.UU.) 40 L

Sostenibilidad

Facilidad de reciclaje

98% 98%

CP5 Equipos estándar

Imprimir

NOTA

El equipo estándar y optativo puede variar. Comuníquese con su distribuidor Cat para obtener más detalles.

ENTORNO DEL OPERADOR

Techo ROPS/FOPS con pasamanos, alfombrilla y asiento de vinilo

Asiento ajustable con consola integrada

Pantalla LCD con protección contra vandalismo

Sistema de cámara retrovisora con pantalla táctil a color

Cinturón de seguridad de 76 mm (3")

Tomacorriente de 12 voltios

Bocina de alarma de retroceso

SISTEMA VIBRATORIO

Tambor de pisones con pisones ovalados

Amplitud simple y una sola frecuencia

Traíllas de acero dobles ajustables

TREN DE FUERZA

Motor Cat® C3.4B

Filtro de aire, elemento doble

Transmisión hidrostática de una velocidad

Dos bombas de propulsión; una para la tracción del tambor, otra para el eje trasero

Filtro de combustible, separador de agua, bomba de cebado, indicador de agua

Radiador y enfriador de aceite hidráulico

Sistema de frenado doble

Interruptor del acelerador de dos velocidades

Diferencial de patinaje limitado

SISTEMA ELÉCTRICO

Sistema eléctrico de 12 voltios

Alternador de 120 amperios

Capacidad de la batería de 600amperios para arranque en frío

OTROS

Recinto del motor trabable, tanques hidráulicos y de combustible

Mirillas para el nivel de aceite hidráulico y nivel de refrigerante del radiador

Válvulas de muestreo S·O·S℠: aceite del motor, aceite hidráulico y refrigerante

Luces de trabajo halógenas (4)

CP5 Equipos opcionales

Imprimir

NOTA

El equipo estándar y optativo puede variar. Comuníquese con su distribuidor Cat para obtener más detalles.

SISTEMA VIBRATORIO

Hoja de nivelación

OTROS

Baliza giratoria ámbar

Vea cómo CP5 se compara otros productos consultados con frecuencia.

Compactadores

Seleccionado

CP5

CP5

Peso en orden de trabajo con techo ROPS/FOPS: 10307 lb; 4675 kg
Ancho de compactación: 50 pulg; 1270 mm
Potencia bruta: 74.6 hp; 55.6 kW

Compactadores

CS5

CS5

Peso en orden de trabajo con techo ROPS/FOPS: 9800 lb; 4445 kg
Ancho de compactación: 50 pulg; 1270 mm
Potencia bruta: 74.6 hp; 55.6 kW

Ver detalles

Compactadores

CS7

CS7

Peso en orden de trabajo: con cabina: 16276 lb; 7383 kg
Ancho de compactación: 66 pulg; 1676.4 mm
Potencia bruta: 99.8 hp; 74.4 kW

Ver detalles

Herramientas y ayuda de los expertos en todo momento

Calculadora de pagos

Calculadora de pagos

Ofertas actuales

Ofertas actuales

Opciones de alquiler

Opciones de alquiler

Opciones de usados

Opciones de usados

Buscar un distribuidor

Buscar un distribuidor

Galería de medios

Fotografías

CP5

CP5

Tecnología y servicios compatibles

Aproveche los datos conectados y los principios de seguridad de Caterpillar para mejorar la eficiencia, aumentar la productividad y hacer que su negocio sea más rentable.

Administración de equipos

Compacto

Cat Inspect

Con Cat® Inspect podrá acceder a los datos del equipo desde su dispositivo móvil. Esta aplicación fácil de usar le permite recopilar los datos de las inspecciones y se integra con sus otros sistemas de datos Cat. Así podrá tener un mayor control de su flota. Cada año se completan más de un millón de inspecciones. Esto proporciona comodidad y responsabilidad a los propietarios de equipos.

Explore la tecnología
Cat Product Link

Product Link™ de Cat® se conecta de forma inalámbrica a los equipos, lo que le proporciona valiosa información sobre el rendimiento de la máquina o la flota. Cierta información, como la ubicación, las horas, el consumo de combustible, la productividad, el tiempo de funcionamiento en vacío y los códigos de diagnóstico están disponibles a través de aplicaciones web en línea. Así podrá tomar decisiones oportunas basadas en hechos, aumentar al máximo la eficiencia, mejorar la productividad y reducir los costos de posesión y operación de la flota. Está disponible con conectividad satelital o celular.

Explore la tecnología
VisionLink®

VisionLink® es una aplicación de software basada en la nube que elimina todas las suposiciones sobre la gestión de su flota con información clave para maximizar el rendimiento, independientemente del tamaño de la flota o del fabricante del equipo. Reciba sin complicaciones los datos de los equipos en el dispositivo móvil o el equipo de escritorio, desde una solución centralizada y cómoda, para tomar decisiones informadas a cada paso.

Explore la tecnología

1 - 8 de 9 Items Artículos

Anterior Siguiente

Con Cat® Inspect podrá acceder a los datos del equipo desde su dispositivo móvil. Esta aplicación fácil de usar le permite recopilar los datos de las inspecciones y se integra con sus otros sistemas de datos Cat. Así podrá tener un mayor control de su flota. Cada año se completan más de un millón de inspecciones. Esto proporciona comodidad y responsabilidad a los propietarios de equipos.

Explore la tecnología

Product Link™ de Cat® se conecta de forma inalámbrica a los equipos, lo que le proporciona valiosa información sobre el rendimiento de la máquina o la flota. Cierta información, como la ubicación, las horas, el consumo de combustible, la productividad, el tiempo de funcionamiento en vacío y los códigos de diagnóstico están disponibles a través de aplicaciones web en línea. Así podrá tomar decisiones oportunas basadas en hechos, aumentar al máximo la eficiencia, mejorar la productividad y reducir los costos de posesión y operación de la flota. Está disponible con conectividad satelital o celular.

Explore la tecnología

VisionLink® es una aplicación de software basada en la nube que elimina todas las suposiciones sobre la gestión de su flota con información clave para maximizar el rendimiento, independientemente del tamaño de la flota o del fabricante del equipo. Reciba sin complicaciones los datos de los equipos en el dispositivo móvil o el equipo de escritorio, desde una solución centralizada y cómoda, para tomar decisiones informadas a cada paso.

Explore la tecnología

Cat Compact con Medición de potencia de avance (MDP)

Potencia de tracción de la máquina (MDP, Machine Drive Power) es un sistema de medición basado en energía que correlaciona la compactación con la resistencia a la rodadura para ofrecer una indicación de la rigidez del suelo. Cuenta con un sistema de mapeo opcional, que ayuda al operador a visualizar el trabajo a medida que avanza y garantiza que el compactador cubra toda la obra y realice un trabajo uniforme.

Explore la tecnología

1 - 8 de 9 Items Artículos

Anterior Siguiente

Potencia de tracción de la máquina (MDP, Machine Drive Power) es un sistema de medición basado en energía que correlaciona la compactación con la resistencia a la rodadura para ofrecer una indicación de la rigidez del suelo. Cuenta con un sistema de mapeo opcional, que ayuda al operador a visualizar el trabajo a medida que avanza y garantiza que el compactador cubra toda la obra y realice un trabajo uniforme.

Explore la tecnología
