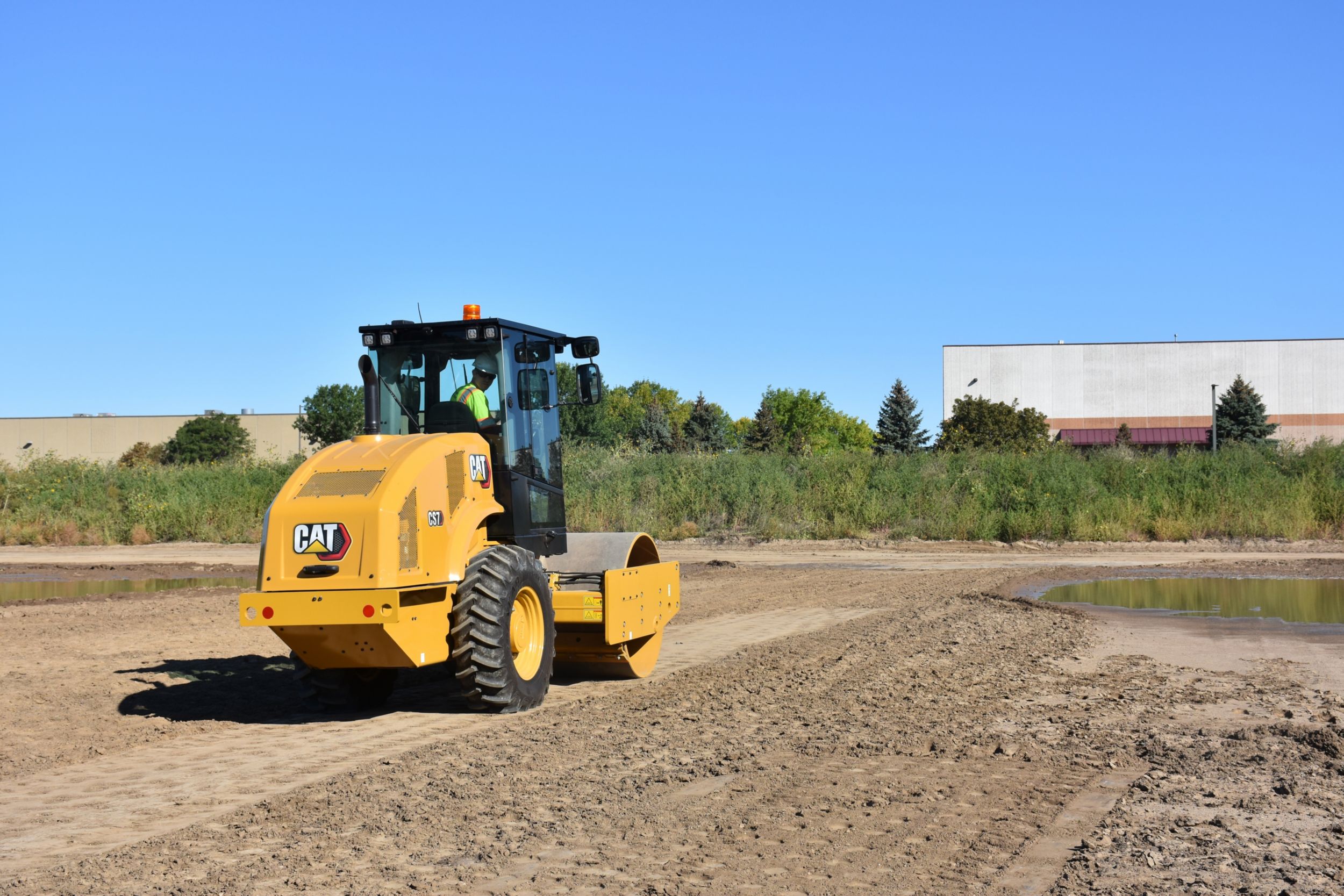

Compactadores de suelos vibratorios CS7 Tier 4

Consultar Precio Buscar un distribuidor

Especificaciones principales

Peso en orden de trabajo: con cabina: 16276 lb; 7383 kg

Ancho de compactación: 66 pulg; 1676.4 mm

Potencia bruta: 99.8 hp; 74.4 kW

CS7
Cambiar modelo

Descripción general

Sistema de propulsión de bomba doble

La CS7 tiene el tamaño ideal para pequeños trabajos de compactación o para trabajar en zonas estrechas como zanjas u obras con espacio limitado.

Características de un vistazo

Se muestran 1-6 de 7

Estación del operador cómoda y ergonómica

La configuración ROPS/FOPS presenta pasamanos que cierran el área de la plataforma. El volante de dirección de posiciones múltiples se adapta para proporcionar comodidad. El asiento de vinilo giratorio y ajustable con cinturón de seguridad y pantalla del operador integrada es cómodo y permite un fácil acceso a los controles y la información de operación. Un adaptador de 12 voltios proporciona energía para los dispositivos electrónicos personales. La alfombrilla reduce las vibraciones. Un dispositivo especialmente diseñado permite al operador almacenar de manera segura las cajas de almuerzo. Se proporcionan portavasos en la columna de dirección. Los espejos de tamaño grande proporcionan una excelente visibilidad a la parte trasera de la máquina. Se encuentra disponible como opción un paquete adicional de espejos para ofrecer una mejor visibilidad trasera.
Una unidad de pantalla LCD a color es estándar. La pantalla funciona como un grupo de medidores, además de proporcionar un diagnóstico y datos adicionales al operador. Las máquinas que están equipadas con el control de compactación Cat® también muestran medidas de compactación en la pantalla.
El diseño del asiento del operador estándar permite girar a la derecha 20° e integra el brazo de propulsión y la consola de control en el posabrazos derecho. El diseño permite que los controles y la pantalla sigan con comodidad al operador a medida que se rota el asiento. Las máquinas con configuración ROPS/FOPS tienen un asiento de vinilo para todos los climas. Las máquinas con configuración ROPS/FOPS de cabina tienen un asiento de tela. Está disponible como opción un asiento Deluxe con respaldo alto y suspensión neumática en las máquinas con cabina. El asiento tiene un cinturón de seguridad retráctil.
La configuración de cabina ROPS (Rollover Protective Structure, Estructura de protección en caso de vuelcos)/FOPS (Falling Object Protective Structure, Estructura de protección contra la caída de objetos) es un diseño mejorado que proporciona más comodidad para el operador. La cabina presenta un volante de dirección de posiciones múltiples que se ajusta para proporcionar comodidad al operador. Un asiento de tela giratorio y ajustable con un cinturón de seguridad naranja de alta visibilidad y una pantalla del operador integrada permite un fácil acceso a los controles y la información de operación. Un adaptador de 12 voltios proporciona energía para los dispositivos electrónicos personales. La alfombrilla reduce la vibración. Los paneles de vidrio y los grandes espejos externos proporcionan una visión excelente de la parte trasera de la máquina. La comodidad del operador se mejora con un control de temperatura, incluidos calefacción y aire acondicionado. Las ventanas grandes de la puerta y el lado derecho de la cabina se abren completamente para ofrecer la máxima ventilación. El revestimiento de tela del techo proporciona un aspecto elegante y acabado. Están disponibles como opción un paquete de espejos interiores y un asiento Deluxe de tela con respaldo alto.

Visibilidad sobresaliente

La vista sin obstrucciones del tambor permite al operador visualizar la trayectoria de compactación para lograr una superposición adecuada, verificar la eficiencia de la traílla y asegurarse de que no existan obstrucciones.
La cámara de visión trasera mejora la visibilidad para un control y una seguridad más completos del operador.

Sistema vibratorio confiable

Los compactadores de suelos vibratorios proporcionan un mejor rendimiento de compactación como resultado de una mayor amplitud. La amplitud máxima proporciona una capacidad mayor para aplicar la energía de compactación en el suelo.
Los tambores lisos son ideales para la compactación de materiales granulares y pueden equiparse con un kit optativo de revestimiento de pisones, ideal para la compactación de materiales cohesivos y semicohesivos.
Los modelos de la serie Performance utilizan el sistema vibratorio encapsulado comprobado de Cat. El diseño del sistema reduce notablemente el riesgo de contaminación que es común en los diseños convencionales que emplean pesas de metal. Con una fiabilidad y rendimiento inigualables, el sistema vibratorio encapsulado Cat®, prácticamente no requiere mantenimiento, con el primer período de mantenimiento programado a los 3 años o las 3.000 horas.
Cuando la vibración está activada, deja de funcionar a medida que el compactador disminuye la velocidad por debajo de un límite predeterminado. Cuando se reanuda la propulsión, la vibración se reinicia a una velocidad determinada. Esta función contribuye a que el trabajo sea uniforme y de alta calidad.

Fácil para realizar servicio

El paquete de enfriamiento se inclina para facilitar la limpieza. La limpieza normal asegura que los sistemas de enfriamiento protejan el motor al máximo.
Los intervalos de servicio prolongados contribuyen a una productividad mayor y a menores costos de posesión y operación. El intervalo de cambio de aceite programado del sistema vibratorio es de 3 años/3.000 horas. El intervalo de cambio de aceite hidráulico es de 3.000 horas. El servicio de aceite del motor se realiza cada 500 horas.
El enganche cuenta con cojinetes de sellado permanente que nunca requieren engrase.

Tren de fuerza

El control automático de velocidad permite que el operador seleccione una velocidad máxima de trabajo. Una vez seleccionada esta función, se puede alcanzar la velocidad en forma constante al mantener la palanca de propulsión en la posición de carrera completa. La velocidad constante contribuye a la calidad de la compactación, lo que hace que mantener la uniformidad de la compactación sea más fácil.
Los compactadores de suelos vibratorios de la serie Performance están equipados con un paquete de enfriamiento grande y un ventilador de velocidad variable. El sistema ayuda a mantener las temperaturas de operación dentro de la gama óptima. El ventilador de velocidad variable reduce el consumo de energía al operar únicamente en la velocidad necesaria para enfriar el sistema. Esta reducción en el consumo de energía contribuye a un uso más eficiente del combustible. Los compactadores de suelos vibratorios cuentan con un motor que proporciona mayor eficiencia, facilidad de servicio y una amplia potencia. Además, generan menos ruido. Esta innovadora combinación da como resultado una combustión más limpia y ofrece potencia estable en todas las condiciones de funcionamiento con una eficiencia del combustible óptima.
Están equipados con la modalidad Eco, una función que ayuda a economizar el consumo de combustible. Cuando la máquina funciona en vacío durante un periodo predeterminado, la modalidad Eco se activa y se disminuyen las rpm del motor. Cuando se activa la propulsión, se reanudan las velocidades más altas del motor. Para determinadas aplicaciones, la modalidad Eco puede activarse para que el motor funcione con rpm más bajas de lo normal. La menor velocidad del motor da como resultado un menor consumo de combustible. La modalidad Eco también puede programarse para detener el motor completamente después de un tiempo definido por el usuario.
El exclusivo sistema de propulsión de bomba doble Cat® proporciona un flujo hidráulico parejo para obtener un funcionamiento en pendientes y una función de la hoja inigualables y ahora se encuentra optimizado con un control electrónico que permite un rendimiento incluso mejor. El sistema de propulsión de bomba doble proporciona un flujo hidráulico separado a las ruedas traseras y el tambor, lo que genera un esfuerzo de tracción excepcional en levantamientos de elementos gruesos, condiciones de terreno blando o aplicaciones en pendientes pronunciadas. Además, ofrece un control superior en pendientes en avance y retroceso.

Tecnologías de compactación versátiles

El sistema de compactación optativo MicroVibe™ ofrece una vibración ultrabaja ideal para trabajar cerca de áreas o estructuras altamente sensibles.
La tecnología de medición basada en acelerómetro con CMV (Compaction Meter Value, valor de medición de compactación) está disponible para ayudar al operador a determinar cuándo completó la compactación según las especificaciones para una mayor productividad y una calidad de compactación uniforme.

Sostenibilidad

El Motor Cat® C3.6 cumple con las normas de emisiones Tier 4 final de la EPA de EE.UU. y Stage IV de la Unión Europea.
Los motores diésel Cat deben usar ULSD (Ultra Low Sulfur Diesel, combustible diésel con contenido ultrabajo de azufre) con 15 ppm de azufre o menos o ULSD mezclado con los siguientes combustibles de baja intensidad de carbono hasta un 20 % de biodiésel FAME (Fatty acid methyl ester, éster metílico de ácido graso)** o un 100 % de combustible diésel renovable, HVO (Hydrotreated Vegetable Oil, aceite vegetal hidrotratado) y GTL (Gas to Liquid, gas a líquido). Consulte las pautas para saber cuál es la aplicación correcta. Comuníquese con su distribuidor Cat o lea "Caterpillar Machine Fluids Recommendations" (Recomendaciones de fluidos para máquinas Caterpillar) (SEBU6250) para obtener más información.
El control automático de funcionamiento en vacío del motor ayuda a reducir el consumo de combustible innecesario y las emisiones de gases de efecto invernadero, ya que permite que el motor pase al funcionamiento en vacío de manera automática cuando la máquina no está en uso.
Un operador bien formado justifica la inversión. Los operadores cualificados contribuyen al resultado final al maximizar la productividad, evitar el costoso tiempo de inactividad y mantener la seguridad en el lugar de trabajo. Esto puede ayudar a mejorar la eficiencia del combustible y reducir las emisiones de gases de efecto invernadero.
Los intervalos de mantenimiento extendidos no solo reducen el tiempo de inactividad, sino que también pueden disminuir la cantidad de fluido y filtros que se reemplazan durante la vida útil de la máquina. El aceite hidráulico puede sustituirse cada 3.000 horas, el aceite de la caja de la excéntrica puede sustituirse cada 3.000 horas, y los cambios de aceite del motor pueden ser de 500 horas.
El rendimiento y la seguridad pueden aumentarse con cámaras estándar y opcionales que se ven mediante las pantallas de la cabina.
Las tecnologías Cat® Compact permiten alcanzar los objetivos de compactación de forma más rápida, uniforme y en menos pasadas, ahorrando combustible y reduciendo los costos de retrabajo y de material.
Los servicios Cat de análisis programado de aceite (S•O•S℠) permiten detectar el desgaste excesivo, los fluidos contaminados u otros problemas "invisibles" que pueden acortar la vida útil de los componentes. En muchos casos, puede extender los intervalos de cambio de aceite y refrigerante mediante el monitoreo de fluidos. Para obtener más información, consulte a su distribuidor Cat® o el Manual de Operación y Mantenimiento de la máquina.
La actualización remota para motores ayuda a minimizar el tiempo de inactividad y el tiempo de mantenimiento mientras mantiene el activo funcionando con la máxima eficiencia. Las alertas para las actualizaciones de la máquina se envían virtualmente desde su distribuidor Cat®. Estas se pueden implementar sin que sea necesario que un técnico del distribuidor esté en el sitio.

**Los motores sin dispositivos de postratamiento pueden usar mezclas más altas, de hasta un 100 % de biodiésel.

La configuración ROPS/FOPS presenta pasamanos que cierran el área de la plataforma. El volante de dirección de posiciones múltiples se adapta para proporcionar comodidad. El asiento de vinilo giratorio y ajustable con cinturón de seguridad y pantalla del operador integrada es cómodo y permite un fácil acceso a los controles y la información de operación. Un adaptador de 12 voltios proporciona energía para los dispositivos electrónicos personales. La alfombrilla reduce las vibraciones. Un dispositivo especialmente diseñado permite al operador almacenar de manera segura las cajas de almuerzo. Se proporcionan portavasos en la columna de dirección. Los espejos de tamaño grande proporcionan una excelente visibilidad a la parte trasera de la máquina. Se encuentra disponible como opción un paquete adicional de espejos para ofrecer una mejor visibilidad trasera.
Una unidad de pantalla LCD a color es estándar. La pantalla funciona como un grupo de medidores, además de proporcionar un diagnóstico y datos adicionales al operador. Las máquinas que están equipadas con el control de compactación Cat® también muestran medidas de compactación en la pantalla.
El diseño del asiento del operador estándar permite girar a la derecha 20° e integra el brazo de propulsión y la consola de control en el posabrazos derecho. El diseño permite que los controles y la pantalla sigan con comodidad al operador a medida que se rota el asiento. Las máquinas con configuración ROPS/FOPS tienen un asiento de vinilo para todos los climas. Las máquinas con configuración ROPS/FOPS de cabina tienen un asiento de tela. Está disponible como opción un asiento Deluxe con respaldo alto y suspensión neumática en las máquinas con cabina. El asiento tiene un cinturón de seguridad retráctil.
La configuración de cabina ROPS (Rollover Protective Structure, Estructura de protección en caso de vuelcos)/FOPS (Falling Object Protective Structure, Estructura de protección contra la caída de objetos) es un diseño mejorado que proporciona más comodidad para el operador. La cabina presenta un volante de dirección de posiciones múltiples que se ajusta para proporcionar comodidad al operador. Un asiento de tela giratorio y ajustable con un cinturón de seguridad naranja de alta visibilidad y una pantalla del operador integrada permite un fácil acceso a los controles y la información de operación. Un adaptador de 12 voltios proporciona energía para los dispositivos electrónicos personales. La alfombrilla reduce la vibración. Los paneles de vidrio y los grandes espejos externos proporcionan una visión excelente de la parte trasera de la máquina. La comodidad del operador se mejora con un control de temperatura, incluidos calefacción y aire acondicionado. Las ventanas grandes de la puerta y el lado derecho de la cabina se abren completamente para ofrecer la máxima ventilación. El revestimiento de tela del techo proporciona un aspecto elegante y acabado. Están disponibles como opción un paquete de espejos interiores y un asiento Deluxe de tela con respaldo alto.

La vista sin obstrucciones del tambor permite al operador visualizar la trayectoria de compactación para lograr una superposición adecuada, verificar la eficiencia de la traílla y asegurarse de que no existan obstrucciones.
La cámara de visión trasera mejora la visibilidad para un control y una seguridad más completos del operador.

Los compactadores de suelos vibratorios proporcionan un mejor rendimiento de compactación como resultado de una mayor amplitud. La amplitud máxima proporciona una capacidad mayor para aplicar la energía de compactación en el suelo.
Los tambores lisos son ideales para la compactación de materiales granulares y pueden equiparse con un kit optativo de revestimiento de pisones, ideal para la compactación de materiales cohesivos y semicohesivos.
Los modelos de la serie Performance utilizan el sistema vibratorio encapsulado comprobado de Cat. El diseño del sistema reduce notablemente el riesgo de contaminación que es común en los diseños convencionales que emplean pesas de metal. Con una fiabilidad y rendimiento inigualables, el sistema vibratorio encapsulado Cat®, prácticamente no requiere mantenimiento, con el primer período de mantenimiento programado a los 3 años o las 3.000 horas.
Cuando la vibración está activada, deja de funcionar a medida que el compactador disminuye la velocidad por debajo de un límite predeterminado. Cuando se reanuda la propulsión, la vibración se reinicia a una velocidad determinada. Esta función contribuye a que el trabajo sea uniforme y de alta calidad.

El paquete de enfriamiento se inclina para facilitar la limpieza. La limpieza normal asegura que los sistemas de enfriamiento protejan el motor al máximo.
Los intervalos de servicio prolongados contribuyen a una productividad mayor y a menores costos de posesión y operación. El intervalo de cambio de aceite programado del sistema vibratorio es de 3 años/3.000 horas. El intervalo de cambio de aceite hidráulico es de 3.000 horas. El servicio de aceite del motor se realiza cada 500 horas.
El enganche cuenta con cojinetes de sellado permanente que nunca requieren engrase.

El control automático de velocidad permite que el operador seleccione una velocidad máxima de trabajo. Una vez seleccionada esta función, se puede alcanzar la velocidad en forma constante al mantener la palanca de propulsión en la posición de carrera completa. La velocidad constante contribuye a la calidad de la compactación, lo que hace que mantener la uniformidad de la compactación sea más fácil.
Los compactadores de suelos vibratorios de la serie Performance están equipados con un paquete de enfriamiento grande y un ventilador de velocidad variable. El sistema ayuda a mantener las temperaturas de operación dentro de la gama óptima. El ventilador de velocidad variable reduce el consumo de energía al operar únicamente en la velocidad necesaria para enfriar el sistema. Esta reducción en el consumo de energía contribuye a un uso más eficiente del combustible. Los compactadores de suelos vibratorios cuentan con un motor que proporciona mayor eficiencia, facilidad de servicio y una amplia potencia. Además, generan menos ruido. Esta innovadora combinación da como resultado una combustión más limpia y ofrece potencia estable en todas las condiciones de funcionamiento con una eficiencia del combustible óptima.
Están equipados con la modalidad Eco, una función que ayuda a economizar el consumo de combustible. Cuando la máquina funciona en vacío durante un periodo predeterminado, la modalidad Eco se activa y se disminuyen las rpm del motor. Cuando se activa la propulsión, se reanudan las velocidades más altas del motor. Para determinadas aplicaciones, la modalidad Eco puede activarse para que el motor funcione con rpm más bajas de lo normal. La menor velocidad del motor da como resultado un menor consumo de combustible. La modalidad Eco también puede programarse para detener el motor completamente después de un tiempo definido por el usuario.
El exclusivo sistema de propulsión de bomba doble Cat® proporciona un flujo hidráulico parejo para obtener un funcionamiento en pendientes y una función de la hoja inigualables y ahora se encuentra optimizado con un control electrónico que permite un rendimiento incluso mejor. El sistema de propulsión de bomba doble proporciona un flujo hidráulico separado a las ruedas traseras y el tambor, lo que genera un esfuerzo de tracción excepcional en levantamientos de elementos gruesos, condiciones de terreno blando o aplicaciones en pendientes pronunciadas. Además, ofrece un control superior en pendientes en avance y retroceso.

El sistema de compactación optativo MicroVibe™ ofrece una vibración ultrabaja ideal para trabajar cerca de áreas o estructuras altamente sensibles.
La tecnología de medición basada en acelerómetro con CMV (Compaction Meter Value, valor de medición de compactación) está disponible para ayudar al operador a determinar cuándo completó la compactación según las especificaciones para una mayor productividad y una calidad de compactación uniforme.

El Motor Cat® C3.6 cumple con las normas de emisiones Tier 4 final de la EPA de EE.UU. y Stage IV de la Unión Europea.
Los motores diésel Cat deben usar ULSD (Ultra Low Sulfur Diesel, combustible diésel con contenido ultrabajo de azufre) con 15 ppm de azufre o menos o ULSD mezclado con los siguientes combustibles de baja intensidad de carbono hasta un 20 % de biodiésel FAME (Fatty acid methyl ester, éster metílico de ácido graso)** o un 100 % de combustible diésel renovable, HVO (Hydrotreated Vegetable Oil, aceite vegetal hidrotratado) y GTL (Gas to Liquid, gas a líquido). Consulte las pautas para saber cuál es la aplicación correcta. Comuníquese con su distribuidor Cat o lea "Caterpillar Machine Fluids Recommendations" (Recomendaciones de fluidos para máquinas Caterpillar) (SEBU6250) para obtener más información.
El control automático de funcionamiento en vacío del motor ayuda a reducir el consumo de combustible innecesario y las emisiones de gases de efecto invernadero, ya que permite que el motor pase al funcionamiento en vacío de manera automática cuando la máquina no está en uso.
Un operador bien formado justifica la inversión. Los operadores cualificados contribuyen al resultado final al maximizar la productividad, evitar el costoso tiempo de inactividad y mantener la seguridad en el lugar de trabajo. Esto puede ayudar a mejorar la eficiencia del combustible y reducir las emisiones de gases de efecto invernadero.
Los intervalos de mantenimiento extendidos no solo reducen el tiempo de inactividad, sino que también pueden disminuir la cantidad de fluido y filtros que se reemplazan durante la vida útil de la máquina. El aceite hidráulico puede sustituirse cada 3.000 horas, el aceite de la caja de la excéntrica puede sustituirse cada 3.000 horas, y los cambios de aceite del motor pueden ser de 500 horas.
El rendimiento y la seguridad pueden aumentarse con cámaras estándar y opcionales que se ven mediante las pantallas de la cabina.
Las tecnologías Cat® Compact permiten alcanzar los objetivos de compactación de forma más rápida, uniforme y en menos pasadas, ahorrando combustible y reduciendo los costos de retrabajo y de material.
Los servicios Cat de análisis programado de aceite (S•O•S℠) permiten detectar el desgaste excesivo, los fluidos contaminados u otros problemas "invisibles" que pueden acortar la vida útil de los componentes. En muchos casos, puede extender los intervalos de cambio de aceite y refrigerante mediante el monitoreo de fluidos. Para obtener más información, consulte a su distribuidor Cat® o el Manual de Operación y Mantenimiento de la máquina.
La actualización remota para motores ayuda a minimizar el tiempo de inactividad y el tiempo de mantenimiento mientras mantiene el activo funcionando con la máxima eficiencia. Las alertas para las actualizaciones de la máquina se envían virtualmente desde su distribuidor Cat®. Estas se pueden implementar sin que sea necesario que un técnico del distribuidor esté en el sitio.

**Los motores sin dispositivos de postratamiento pueden usar mezclas más altas, de hasta un 100 % de biodiésel.

Especificaciones Equipos estándar Equipos opcionales

Especificaciones del producto para CS7

Pesos

Peso en orden de trabajo: con cabina	16276 lb 7383 kg
Peso: en el tambor con techo ROPS/FOPS	7540 lb 3420 kg
Peso en orden de trabajo con techo ROPS/FOPS	15826 lb 7179 kg
Peso: tambor con cabina	7694 lb 3490 kg

Especificaciones de operación

Ancho de compactación	66 pulg 1676.4 mm
Carga lineal estática con cabina	115.9 lb/pulg 20.7 kg/cm
Espacio libre vertical	14.5 pulg 369 mm
Ancho del tambor	66 pulg 1676.4 mm
Radio de giro: dentro del borde del tambor	10 pies 3.1 m
Espacio libre sobre el suelo	15.4 pulg 391 mm
Velocidad de desplazamiento: máxima	6.8 milla/h 11 km/h
Carga lineal estática con ROPS/FOPS	113.7 lb/pulg 20.3 kg/cm

Motor

Potencia bruta	99.8 hp 74.4 kW
Carrera	4.7 pulg 120 mm
Potencia neta: ISO 9249	92.7 hp 69.1 kW
Potencia neta - SAE J1349:2011	91.7 hp 68.4 kW
Calibre	3.9 pulg 98 mm
Modelo de motor	Cat® C3.6 Cat® C3.6

Dimensiones

Ancho total	5.9 pies 1.8 m
Distancia entre ejes	8.5 pies 2.6 m
Ancho total: con opción de hoja	7 pies 2.1 m
Diámetro del tambor	48.1 pulg 1221 mm
Longitud total	16.7 pies 5.1 m
Longitud total: con opción de hoja	18.4 pies 5.6 m
Ancho del tambor	66 pulg 1676.4 mm
Altura máxima	2.9 pies 9.4 m

Sistema vibratorio

Gama de opciones de frecuencia variable	23,3-31,9 Hz (1.400-1.914 VPM) 23,3-31,9 Hz (1.400-1.914 VPM)
Frecuencia vibratoria: estándar	1915 V/m 31.9 Hz
Fuerza centrífuga: mínima	15056.3 lb 67 kN
Amplitud nominal: alta	0.066 pulg 1.67 mm
Amplitud nominal: baja	0.033 pulg 0.84 mm
Fuerza centrífuga: máxima	29989.7 lb 133.4 kN

Capacidades de llenado de servicio

Capacidad del tanque de combustible

37 gal (EE.UU.) 140 L

CS7 Equipos estándar

ENTORNO DEL OPERADOR

Techo ROPS/FOPS con pasamanos, alfombrilla, espejo retrovisor interior, espejos retrovisores exteriores

Asiento de vinilo ajustable con consola integrada y pantalla LCD con protección contra vandalismo con cerradura

Columna de dirección de inclinación ajustable con portavasos integrados

Sistema de cámara de visión trasera

Cinturón de seguridad

Tomacorriente de 12 voltios

Bocina de alarma de retroceso

SISTEMA VIBRATORIO

Tambor liso

Amplitud doble y una sola frecuencia

Cajas de contrapeso excéntrico encapsulado

Función de vibración automática

Traílla de acero delantera ajustable

Parachoques universal

TREN DE FUERZA

Motor Cat® C3.4B

Filtro de aire, elemento doble

Interruptor del acelerador de dos velocidades, con modalidad Eco y control automático de velocidad

Dos bombas de propulsión; una para la tracción del tambor, otra para el eje trasero

Filtro de combustible, separador de agua, bomba de cebado, indicador de agua

Radiador abatible/enfriador de aceite hidráulico

Sistema de frenado doble

Transmisión hidrostática de dos velocidades

SISTEMA ELÉCTRICO

Sistema eléctrico de 12 voltios

Alternador de 150 amperios

Capacidad de la batería de 60amperios para arranque en frío

OTROS

Product LinkTM

Mirillas para el nivel de aceite hidráulico y nivel de refrigerante del radiador

Válvulas de muestreo S•O•S℠: aceite del motor, aceite hidráulico y refrigerante

CS7 Equipos opcionales

ENTORNO DEL OPERADOR

Cabina ROPS (Rollover Protective Structure, Estructura de protección en caso de vuelcos)/FOPS (Falling Object Protective Structure, Estructura de protección contra la caída de objetos) con climatización

Visera

SISTEMA VIBRATORIO

Kit de revestimiento de pisones (pisones ovalados o cuadrados disponibles)

Hoja de nivelación

Frecuencia variable

Traíllas de acero dobles ajustables

Kit de revestimiento de traílla listo

Módulo de registro de la frecuencia de vibración

TREN DE FUERZA

Protección de la transmisión

Relleno de fábrica de bioaceite

SOLUCIONES TECNOLÓGICAS

Medición: valor de medición de compactación (CMV)

Mapa: mapeo SBAS GNSS

Connect: conectividad con la nube y la máquina

OTROS

Paquete de luces halógenas actualizadas

Baliza giratoria
