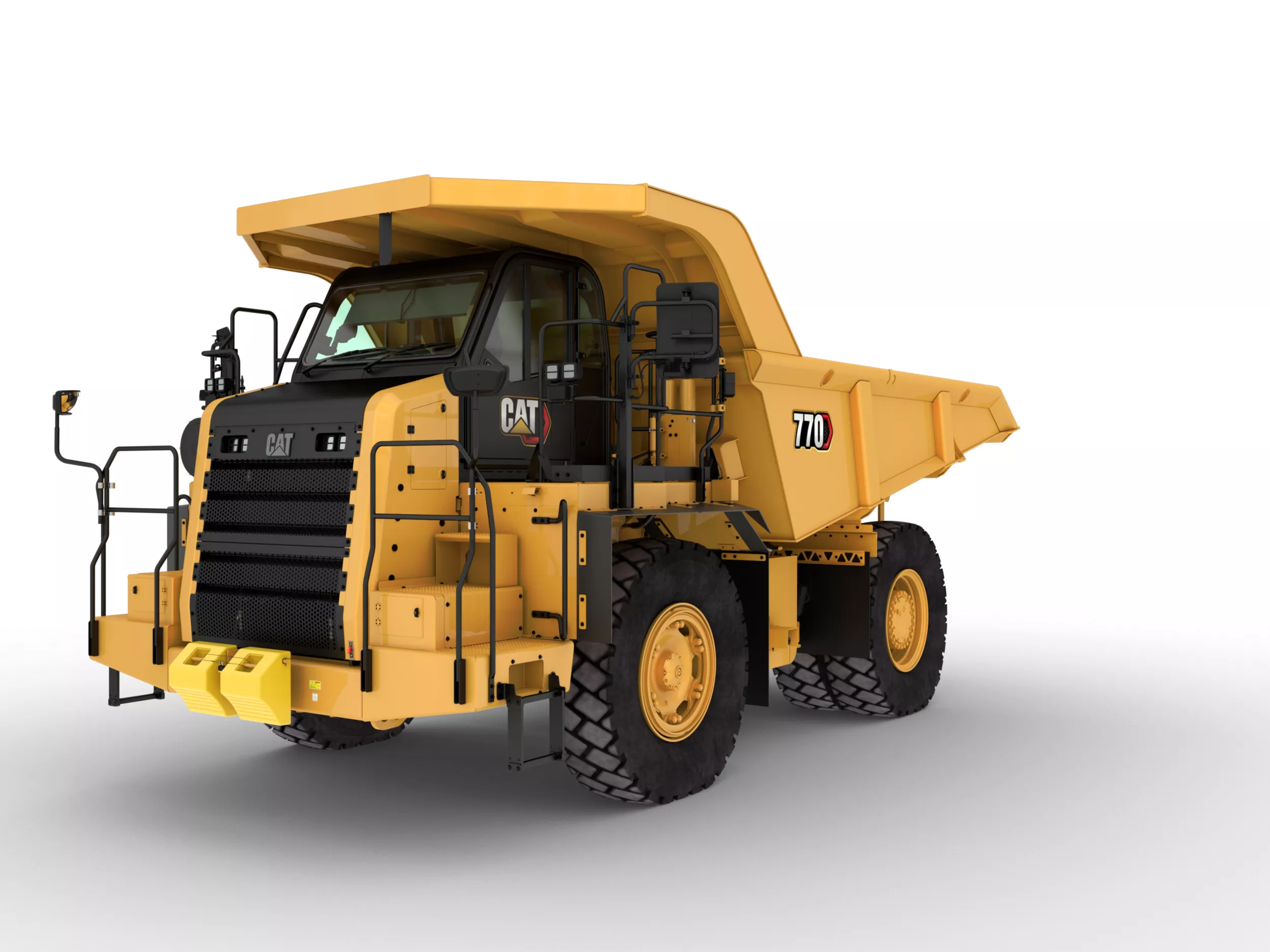

770 (07)

Camiones de obras 770 (07)

Consultar Precio Buscar un distribuidor

Especificaciones principales

Clase de carga útil nominal (100%)
42.1 ton (EE.UU.)
38.2 t
Modelo de motor
Cat® C15
Cat® C15
Velocidad máxima con carga
45.8 milla/h
73.7 km/h

Descripción general

Rendimiento y productividad

El Camión Cat 770 de 40 ton (EE.UU.) fija el estándar de rendimiento de acarreo para las industrias de la construcción y de canteras. Hemos tomado lo mejor de nuestra línea de camiones de obra robustos y confiables y lo hemos integrado con tecnologías que ayudan a nuestro medio ambiente, hacen que los operadores sean más productivos y mejoran drásticamente la economía de las flotas de acarreo. Una coordinación de pasadas óptima para el Camión 770 es el Cargador de Ruedas Cat 986K o 988K, o las Excavadoras Hidráulicas 374F o 390F. Sin importar el tipo de negocio, el 770 se diseña para ayudarlo a mover materiales en forma segura y eficiente en cada acarreo.

Beneficios

Hasta 11% menos emisiones de CO2

El 770G emite hasta un 11 % menos de CO2 que el modelo anterior 770.

Especificaciones del producto para 770 (07)

Modelo de motor Cat® C15 Cat® C15
Velocidad nominal del motor 1700 rpm 1700 rpm
Potencia bruta: SAE J1995 515 HP 384 kW
Potencia neta: SAE J1349 477 HP 356 kW
Potencia neta: ISO 9249 477 HP 356 kW
Potencia neta: 80/1269/EEC 489 HP 365 kW
Potencia neta: ISO 14396 508 HP 379 kW
Par neto (SAE J1349) 1834 pie·lbf 2486 N·m
Cantidad de cilindros 6 6
Calibre 5.4 " 137 mm
Carrera 6.7 " 171 mm
Cilindrada 927.6 pulg³ 15.2 L
Nota (1) Las clasificaciones de potencia se aplican a 1,700 rpm cuando se prueban según las condiciones indicadas para la norma especificada. Las clasificaciones de potencia se aplican a 1,700 rpm cuando se prueban según las condiciones indicadas para la norma especificada.
Nota (2) Clasificaciones basadas en las condiciones de aire estándar según la norma SAE J1995 a 25 °C (77 °F) y 100 kPa (29,61 Hg) de presión barométrica. La potencia está basada en el combustible que tiene una gravedad API de 35 a 16° C (60° F) y un LHV de 42.780 kJ/kg (18.390 BTU/lb) cuando se utiliza el motor a 30° C (86° F). Clasificaciones basadas en las condiciones de aire estándar según la norma SAE J1995 a 25 °C (77 °F) y 100 kPa (29,61 Hg) de presión barométrica. La potencia está basada en el combustible que tiene una gravedad API de 35 a 16° C (60° F) y un LHV de 42.780 kJ/kg (18.390 BTU/lb) cuando se utiliza el motor a 30° C (86° F).
Nota (3) No se requiere reducción de potencia del motor hasta una altitud de 3.000 m (9,843'). No se requiere reducción de potencia del motor hasta una altitud de 3.000 m (9,843').
Nota (4) Cumple con la excepción de volumen pequeño de Japón. Cumple con la excepción de volumen pequeño de Japón.
Emisiones Cumple con las normas de emisiones Tier 4 de la EPA de EE.UU. y Stage V de la Unión Europea. Cumple con las normas de emisiones Tier 4 de la EPA de EE.UU. y Stage V de la Unión Europea.
Peso bruto ideal de la máquina en orden de trabajo 157000 lb 71214 kg
Peso bruto objetivo de la máquina 157000 lb 71214 kg
Peso del chasis 55948 lb 25378 kg
Peso de la caja 17306 lb 7850 kg
Nota (1) Peso del chasis con 100% de combustible, dispositivo de levantamiento, grupo de montaje de la caja, llantas y neumáticos. Peso del chasis con 100% de combustible, dispositivo de levantamiento, grupo de montaje de la caja, llantas y neumáticos.
Nota (2) El peso de la caja es el estándar de la caja con piso de doble declive y sin revestimiento, y dependerá de la configuración. El peso de la caja es el estándar de la caja con piso de doble declive y sin revestimiento, y dependerá de la configuración.
Clase de carga útil nominal (100%) 42.1 ton (EE.UU.) 38.2 t
Velocidad máxima con carga 45.8 milla/h 73.7 km/h
Carga útil de objetivo (100 %) 42.1 ton (EE.UU.) 38.2 t
Carga útil de trabajo máxima (110 %) 46.3 ton (EE.UU.) 42 t
Carga útil máxima permitida (120 %)* 50.5 ton (EE.UU.) 45.8 t
Capacidad de la caja (SAE2:1) 32.9 yd³ 25.2 m³
Nota (1) * Consulte la política de carga útil 10/10/20 de Caterpillar para obtener información sobre las limitaciones del peso bruto máximo de la máquina. * Consulte la política de carga útil 10/10/20 de Caterpillar para obtener información sobre las limitaciones del peso bruto máximo de la máquina.
Nota (2) Carga útil de objetivo y capacidad basadas en caja con piso de doble declive y sin revestimiento. La selección del accesorio afectará la carga útil y el peso bruto máximo de la máquina en orden de trabajo. Carga útil de objetivo y capacidad basadas en caja con piso de doble declive y sin revestimiento. La selección del accesorio afectará la carga útil y el peso bruto máximo de la máquina en orden de trabajo.
Avance: 1 7.4 milla/h 11.9 km/h
Avance: 2 10.1 milla/h 16.3 km/h
Avance: 3 13.8 milla/h 22.2 km/h
Avance: 4 18.5 milla/h 29.8 km/h
Avance: 5 25.1 milla/h 40.4 km/h
Avance: 6 33.8 milla/h 54.4 km/h
Avance: 7 45.8 milla/h 73.7 km/h
Retroceso 8.8 milla/h 14.2 km/h
Nota Velocidades máximas de desplazamiento con neumáticos 18.00R33 (E4) estándar. Velocidades máximas de desplazamiento con neumáticos 18.00R33 (E4) estándar.
Relación diferencial 1.92:1 1.92:1
Relación planetaria 4.80:1 4.80:1
Relación de reducción total 9.26:1 9.26:1
Superficie de freno: delantera 216 pulg² 1395 cm²
Superficie de freno: trasera 6235 pulg² 40225 cm²
Normas de los frenos ISO 3450:2011 ISO 3450:2011
Nota El peso bruto ideal de la máquina en orden de trabajo es de 71.214 kg (157.000 lb). El peso bruto ideal de la máquina en orden de trabajo es de 71.214 kg (157.000 lb).
Flujo de la bomba: velocidad alta en vacío 118 gal/min 448 L/min
Ajuste de la válvula de alivio: levantada 2750 lb/pulg² 18950 kPa
Ajuste de válvula de alivio: bajada 500 lb/pulg² 3450 kPa
Tiempo de levantamiento de la caja: velocidad alta en vacío 7.5 s 7.5 s
Tiempo de bajada de la caja: posición libre 10 s 10 s
Disminución de la potencia de la caja: velocidad alta en vacío 10 s 10 s
A ras 23.01 yd³ 17.6 m³
Colmada (SAE 2:1)* 32.9 yd³ 25.2 m³
Nota (2) * ISO 6483:1980. * ISO 6483:1980.
Nota (1) Comuníquese con su distribuidor Cat local para obtener recomendaciones acerca de la caja. Comuníquese con su distribuidor Cat local para obtener recomendaciones acerca de la caja.
A ras 23.01 yd³ 17.6 m³
Colmada (SAE 2:1)* 32.9 yd³ 25.2 m³
Nota (1) Comuníquese con su distribuidor Cat local para obtener recomendaciones acerca de la caja. Comuníquese con su distribuidor Cat local para obtener recomendaciones acerca de la caja.
Nota (2) * ISO 6483:1980. * ISO 6483:1980.
Eje delantero: vacío 49 % 49 %
Eje delantero: con carga 34 % 34 %
Eje trasero: vacío 51 % 51 %
Eje trasero: con carga 66 % 66 %
Carrera del cilindro delantero sin carga/con carga 9.2 " 234 mm
Carrera del cilindro trasero sin carga/con carga 5.9 " 149 mm
Eje trasero: oscilación 8.9 ° 8.9 °
Tanque de combustible 140 gal (EE.UU.) 530 L
Sistema de enfriamiento 33 gal (EE.UU.) 125 L
Cárter 17 gal (EE.UU.) 64 L
Diferencial: mandos finales 47 gal (EE.UU.) 180 L
Tanque de dirección 14.5 gal (EE.UU.) 55 L
Sistema de dirección: incluye tanque 23 gal (EE.UU.) 87 L
Tanque hidráulico con frenos/dispositivo de levantamiento 38 gal (EE.UU.) 145 L
Sistema de frenos/dispositivo de levantamiento 60 gal (EE.UU.) 227 L
Convertidor de par: sistema de la transmisión 17 gal (EE.UU.) 64 L
Tanque del DEF 6 gal (EE.UU.) 21 L
Neumático estándar 18.00R33 (E4) 18.00R33 (E4)
Nota (1) En determinadas condiciones de trabajo, debido a la capacidad de producción del Camión 770G, se podría exceder la capacidad de los neumáticos estándar u optativos de TKPH (Ton Kilometer Per Hour, tonelada-kilómetro por hora) (TMPH [Tones Miles Per Hour, tonelada métrica-milla por hora]) y, por lo tanto, se limitaría la producción. En determinadas condiciones de trabajo, debido a la capacidad de producción del Camión 770G, se podría exceder la capacidad de los neumáticos estándar u optativos de TKPH (Ton Kilometer Per Hour, tonelada-kilómetro por hora) (TMPH [Tones Miles Per Hour, tonelada métrica-milla por hora]) y, por lo tanto, se limitaría la producción.
Nota (2) Caterpillar recomienda que el cliente analice todas las condiciones de trabajo y consulte a su proveedor habitual de neumáticos para que lo ayude a elegir los más adecuados. Caterpillar recomienda que el cliente analice todas las condiciones de trabajo y consulte a su proveedor habitual de neumáticos para que lo ayude a elegir los más adecuados.
Normas de ROPS La estructura de protección en caso de vuelcos (ROPS, Rollover Protective Structure) para la cabina que ofrece Caterpillar cumple los criterios ISO 3471:2008 ROPS. La estructura de protección en caso de vuelcos (ROPS, Rollover Protective Structure) para la cabina que ofrece Caterpillar cumple los criterios ISO 3471:2008 ROPS.
Normas de FOPS La estructura de protección contra la caída de objetos (FOPS, Falling Objects Protective Structure) cumple con las normas ISO 3449:2005 Level II FOPS. La estructura de protección contra la caída de objetos (FOPS, Falling Objects Protective Structure) cumple con las normas ISO 3449:2005 Level II FOPS.
Normas de ruido (1) Es posible que se requiera protección para los oídos si se opera con una estación del operador y cabina abierta durante períodos prolongados o en ambientes con altos niveles de ruido. Es posible que se requiera protección para los oídos si se opera con una estación del operador y cabina abierta durante períodos prolongados o en ambientes con altos niveles de ruido.
Normas de ruido (2) El nivel de potencia acústica exterior para la máquina estándar medido según las pruebas que se especifican en ISO 6395:2008 es de 116 dB(A). El nivel de potencia acústica exterior para la máquina estándar medido según las pruebas que se especifican en ISO 6395:2008 es de 116 dB(A).
Normas de ruido (3) El nivel de presión acústica equivalente para el operador es de 79 dB(A) y 74 dB(A) con insonorización cuando se utiliza ISO 6396:2008. El nivel de presión acústica equivalente para el operador es de 79 dB(A) y 74 dB(A) con insonorización cuando se utiliza ISO 6396:2008.
Normas de dirección ISO 5010:2007 ISO 5010:2007
Ángulo de dirección 40.5 ° 40.5 °
Diámetro de giro: delantero 57.7 pie 17.6 m
Diámetro del espacio libre del radio de giro 66.6 pie 20.3 m
Nota El peso bruto ideal de la máquina en orden de trabajo es de 71.214 kg (157.000 lb). El peso bruto ideal de la máquina en orden de trabajo es de 71.214 kg (157.000 lb).
Altura: parte superior de la ROPS 12.7 pie 3857 mm
Longitud total de la caja 26.8 pie 8199 mm
Longitud interior de la caja 18.5 pie 5635 mm
Longitud total 28.9 pie 8796 mm
Distancia entre ejes 13 pie 3960 mm
Eje trasero: cola 8.5 pie 2586 mm
Espacio libre sobre el suelo 1.6 pie 518 mm
Espacio libre de descarga 1.7 pie 506 mm
Altura de carga vacío 10.3 pie 3147 mm
Profundidad máxima interior de la caja 4.6 pie 1404 mm
Altura total con caja levantada 27.1 pie 8255 mm
Ancho en orden de trabajo 15.7 pie 4780 mm
Ancho del neumático delantero de la línea de centro 10.2 pie 3110 mm
Espacio libre del protector del motor 1.8 pie 335 mm
Ancho exterior de la caja 12.9 pie 3931 mm
Ancho interior de la caja 11.9 pie 3627 mm
Altura del techo delantero 13.5 pie 4114 mm
Eje trasero: espacio libre 1.8 pie 548 mm
Línea de centro del ancho del neumático doble trasero 8.3 pie 2536 mm
Ancho total entre neumáticos 12.1 pie 3693 mm

770 (07) Equipos estándar

NOTA

  • El equipo estándar y optativo puede variar. Comuníquese con su distribuidor Cat para obtener más detalles.

SISTEMA ELÉCTRICO

  • Alarma de retroceso
  • Alternador de 115 amperios
  • Receptáculo de arranque auxiliar
  • Baterías sin mantenimiento de 12V (2), 190 amperios/hora
  • Sistema eléctrico de 24 V
  • Sistema de iluminación:
    -Luz de retroceso (halógena)
    - Señales de dirección/advertencia de peligro (LED delantero y trasero)
    - Faros (halógenos) con atenuador
    - Luces de cortesía para el acceso del operador (solo en mercados en desarrollo)

COMUNICACIONES PRODUCT LINK™

  • Listo para la instalación de Product Link

PROTECTORES

  • Línea de mando
  • Cárter del motor

ENTORNO DEL OPERADOR

  • Aire acondicionado
  • Cenicero y encendedor
  • Gancho para ropa
  • Posavasos (4)
  • Orificio de conexión de diagnóstico de 24V
  • Listo para la instalación de radio de entretenimiento
    – Convertidor de 5 A
    – Altavoces
    – Antena
    – Mazo de cables
  • Medidores/indicadores:
    – Indicador de servicio del filtro de aire: electrónico
    - Medidor de temperatura del aceite del freno
    - Medidor de temperatura del refrigerante
    - Horómetro
    - Tacómetro
    - Indicador de exceso de velocidad del motor
    - Nivel de combustible
    - Velocímetro con odómetro
    - Indicador de la marcha de transmisión
  • Calentador/descongelador (11.070 kCal/43.930 Btu)
  • Palanca del dispositivo de levantamiento
  • Bocina eléctrica
  • Luz de techo
  • Luces interiores
  • Unidad de pantalla de Messenger
  • Espejos
  • Toma de corriente de 12 V
  • Cabina ROPS, aislada/con insonorización
  • Asiento, Cat Comfort serie III
    – Suspensión completamente neumática
    – cuatro puntos con arnés
  • Volante inclinable, acolchado, telescópico
  • Compartimiento de almacenamiento
  • Visera, vidrios polarizados
  • Traba del acelerador
  • Limpiaparabrisas intermitente y lavaparabrisas

TREN DE FUERZA

  • Posenfriador aire a aire (ATAAC)
  • Filtro de aire con antefiltro (1)
  • Control automático de funcionamiento en vacío en modalidad en frío
  • Arranque eléctrico
  • Turbocompresor
  • Sistema de frenado, accionamiento hidráulico:
    –Control automático del retardador (ARC, Automatic Retarder Control) (utiliza frenos de disco múltiples traseros enfriados por aceite)
    - Motor de liberación del freno (remolque)
    - Disco con calibre (delantero)
    - Frenos de vida útil extendida
    - Discos múltiples enfriados por aceite (trasero)
    - Estacionamiento
    - Secundario
    - De servicio
  • Transmisión:
    – Servotransmisión automática de 7 velocidades
    - Inhibidor de cambios con la caja levantada
    - Cambios del acelerador controlados
    - Administración de cambio de dirección
    - Inhibidor de cambios descendentes
    - Interruptor de arranque en neutral
    - Inhibidor de deslizamiento en neutral
    - Inhibidor de cambios de retroceso
    - Neutralizador de retroceso durante la descarga
    - Selección de marcha máxima programable

SISTEMAS DE SUSPENSIÓN

  • Suspensión delantera y trasera

OTRO EQUIPO ESTÁNDAR

  • Pasador de seguridad de la caja (asegura la caja en la posición levantada)
  • Indicador de caja bajada
  • Manual de Piezas en CD-ROM
  • Ventilador hidráulico proporcional a la demanda
  • Tanque de combustible (530 L/140 gal EE.UU.)
  • Protector del compartimiento del motor
  • Protectores contra barro
  • Desconexión de la batería a nivel del suelo
  • Parada del motor a nivel del suelo
  • Conexiones de engrase a nivel del suelo
  • Depósitos (separados):
    – Freno/convertidor/dispositivo de levantamiento
    – Dirección
    – Transmisión/convertidor de par
  • Llantas 15 × 33
  • Expulsores de rocas
  • Plataforma de servicio, lado izquierdo y derecho
  • Dirección suplementaria (automática)
  • Cáncamos de sujeción
  • Ganchos de remolque (delantero)/pasador de remolque (trasero)
  • Cerraduras de protección contra vandalismo

ANTICONGELANTE

  • Refrigerante de larga duración a -35°C (-30°F)

770 (07) Equipos opcionales

NOTA

  • El equipo estándar y optativo puede variar. Comuníquese con su distribuidor Cat para obtener más detalles.

EQUIPO OPTATIVO

  • Freno de motor Cat
  • Frenos de discos de vida útil prolongada
  • Calor de la caja/desviador de la caja
  • Cuatro (4) baterías
  • Luces HID
  • Product Link
  • Alarma de retroceso
  • Espejos con calefacción
  • Calentador de combustible
  • Auxiliar con éter
  • Calentador de refrigerante
  • Lubricación automática
  • Cámara de visión trasera (WAVS)
  • Llantas de repuesto
  • Calzos para ruedas
  • Paneles laterales de la caja
  • Sistema de control de tracción (TCS)

Tecnología y servicios compatibles

Aproveche los datos conectados y los principios de seguridad de Caterpillar para mejorar la eficiencia, aumentar la productividad y hacer que su negocio sea más rentable.

  • Cat Inspect

    Con Cat® Inspect podrá acceder a los datos del equipo desde su dispositivo móvil. Esta aplicación fácil de usar le permite recopilar los datos de las inspecciones y se integra con sus otros sistemas de datos Cat. Así podrá tener un mayor control de su flota. Cada año se completan más de un millón de inspecciones. Esto proporciona comodidad y responsabilidad a los propietarios de equipos.

  • Cat Product Link

    Product Link™ de Cat® se conecta de forma inalámbrica a los equipos, lo que le proporciona valiosa información sobre el rendimiento de la máquina o la flota. Cierta información, como la ubicación, las horas, el consumo de combustible, la productividad, el tiempo de funcionamiento en vacío y los códigos de diagnóstico están disponibles a través de aplicaciones web en línea. Así podrá tomar decisiones oportunas basadas en hechos, aumentar al máximo la eficiencia, mejorar la productividad y reducir los costos de posesión y operación de la flota. Está disponible con conectividad satelital o celular.

  • VisionLink®

    VisionLink® es una aplicación de software basada en la nube que elimina todas las suposiciones sobre la gestión de su flota con información clave para maximizar el rendimiento, independientemente del tamaño de la flota o del fabricante del equipo. Reciba sin complicaciones los datos de los equipos en el dispositivo móvil o el equipo de escritorio, desde una solución centralizada y cómoda, para tomar decisiones informadas a cada paso.

1 - 8 de 9 Items Artículos
Anterior Siguiente

Con Cat® Inspect podrá acceder a los datos del equipo desde su dispositivo móvil. Esta aplicación fácil de usar le permite recopilar los datos de las inspecciones y se integra con sus otros sistemas de datos Cat. Así podrá tener un mayor control de su flota. Cada año se completan más de un millón de inspecciones. Esto proporciona comodidad y responsabilidad a los propietarios de equipos.

Explore la tecnología

Product Link™ de Cat® se conecta de forma inalámbrica a los equipos, lo que le proporciona valiosa información sobre el rendimiento de la máquina o la flota. Cierta información, como la ubicación, las horas, el consumo de combustible, la productividad, el tiempo de funcionamiento en vacío y los códigos de diagnóstico están disponibles a través de aplicaciones web en línea. Así podrá tomar decisiones oportunas basadas en hechos, aumentar al máximo la eficiencia, mejorar la productividad y reducir los costos de posesión y operación de la flota. Está disponible con conectividad satelital o celular.

Explore la tecnología

VisionLink® es una aplicación de software basada en la nube que elimina todas las suposiciones sobre la gestión de su flota con información clave para maximizar el rendimiento, independientemente del tamaño de la flota o del fabricante del equipo. Reciba sin complicaciones los datos de los equipos en el dispositivo móvil o el equipo de escritorio, desde una solución centralizada y cómoda, para tomar decisiones informadas a cada paso.

Explore la tecnología
  • Cat Payload con el sistema Truck Production Management

    Cat® Payload con Truck Production Management es un sistema de pesaje de la carga útil que ayuda a mejorar la productividad de la flota y reducir los costos de operación. Payload enciende las luces y muestra una señal para indicar que se alcanzó la carga adecuada.

1 - 8 de 9 Items Artículos
Anterior Siguiente

Cat® Payload con Truck Production Management es un sistema de pesaje de la carga útil que ayuda a mejorar la productividad de la flota y reducir los costos de operación. Payload enciende las luces y muestra una señal para indicar que se alcanzó la carga adecuada.

Explore la tecnología
  • VisionLink® Productivity

    VisionLink® Productivity es una plataforma basada en la nube fácil de usar que recopila y resume la telemática de la máquina y los datos del sitio de trabajo de todos sus equipos. Los datos de rendimiento prácticos se transmiten a la plataforma web para que los usuarios puedan acceder a ellos desde cualquier lugar, en cualquier momento, a través de un teléfono móvil, una tableta o un dispositivo de escritorio, dentro y fuera del sitio de trabajo.

1 - 8 de 9 Items Artículos
Anterior Siguiente

VisionLink® Productivity es una plataforma basada en la nube fácil de usar que recopila y resume la telemática de la máquina y los datos del sitio de trabajo de todos sus equipos. Los datos de rendimiento prácticos se transmiten a la plataforma web para que los usuarios puedan acceder a ellos desde cualquier lugar, en cualquier momento, a través de un teléfono móvil, una tableta o un dispositivo de escritorio, dentro y fuera del sitio de trabajo.

Explore la tecnología

Vea cómo 770 (07) se compara otros productos consultados con frecuencia.

Hay folletos de productos y mucho más listos para la descarga.

Galería de medios

Camión de Obras 770G

Camión de Obras 770G

Camión de Obras 770

Camión de Obras 770G
Camión de Obras 770G
Camión de Obras 770

Explorar las ofertas vigentes para  770 (07)

Ver más ofertas
