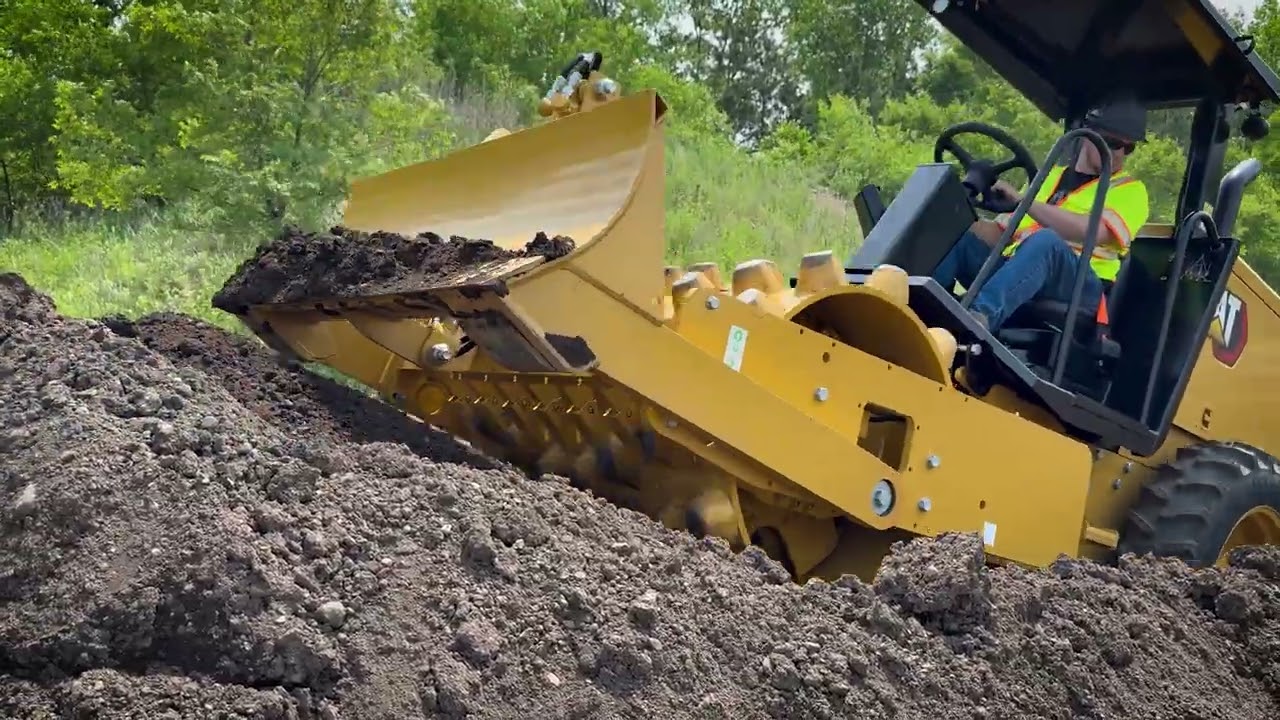

Compacteur de sol vibrant CS5

Compacteurs de sol vibrants CS5

Demander un devis Trouver concessionnaire

Caractéristiques clés

Poids en ordre de marche - avec toit ROPS/FOPS: 9800 lb; 4445 kg

Largeur de compactage: 50 in; 1270 mm

Puissance brute: 74.6 HP; 55.6 kW

CS5
Modifier le modèle

Aperçu

Travaillez avec précision

Les Compacteurs de sol vibrants CS5 Cat® conviennent parfaitement aux applications de sol granulaire. Le système de propulsion durable et la faible largeur de la machine en font la machine idéale pour les petits travaux de compactage ou pour travailler dans des zones étroites telles que les tranchées ou les chantiers où l'espace est limité.

Caractéristiques en un coup d'œil

Système de transmission

Système de transmission

Alimenté par un Moteur C3.4B Cat® conforme aux normes sur les émissions Tier 4 Final de l'EPA pour les États-Unis.
Conçu autour du système de transmission à pompes jumelées qui fournit un débit dédié séparé au moteur d'entraînement de cylindre et au moteur de l'essieu arrière pour des performances en côte et une traction exceptionnelles en marche avant et en marche arrière.
Le différentiel à glissement limité procure un effort de traction équilibré et un transfert régulier du couple aux deux roues arrière.
Le CS34 présente une plage de régimes variables en continu pour un couple maximal lors de la montée en côte, ainsi que la capacité de se déplacer rapidement sur de plus longues distances.
Vitesse de translation élevée allant jusqu'à 8,8 km/h (5,5 mph).

Système de vibration

Système de vibration

La force centrifuge et l'amplitude élevées offrent un meilleur degré de compactage et une productivité exceptionnelle.
La fréquence de vibration de 35,8 Hz (2 150 vpm), associée au poids de tambour optimal, permet au conducteur d'obtenir la masse volumique souhaitée en moins de passes.
L'arbre balourdé est équipé de roulements extra-robustes larges pour une force de compactage élevée.
Les silentblocs extra-robustes permettent de transmettre plus de force au sol et moins de vibrations au cadre de cylindre.

Poste de conduite confortable et ergonomique

Poste de conduite confortable et ergonomique

Une caméra arrière disponible en option avec un grand écran tactile en couleur améliore la visibilité pour un contrôle et une sécurité plus complets du conducteur.
Le siège réglable du conducteur est doté d'un écran LCD multifonction intégré et d'une console de commande, d'accoudoirs relevables et d'une ceinture de sécurité à enrouleur de 76 mm (3 in) de large.
Les indicateurs de fonctionnement et les diagnostics de base sont affichés sur l'écran LCD intégré.
Un levier de propulsion facilement accessible est situé à droite du siège du conducteur pour une, commande pratique et précise de la machine.
La commande à levier unique pour la propulsion et L'ACTIVATION/DÉSACTIVATION des vibrations permet un fonctionnement simple et sans effort.
Visibilité excellente, tant à l'avant qu'à l'arrière de la machine.
Faible niveau sonore et faibles vibrations pour un plus grand confort du conducteur et une meilleure productivité.
L'isolation du poste de conduite sur des silentblocs extra-robustes en caoutchouc réduit les vibrations de la machine transmises au conducteur.

Taille compacte pour des applications spécifiques

Taille compacte pour des applications spécifiques

La largeur étroite de la machine de 1,4 m (4,6 ft) est idéale pour les applications de creusement de tranchée ou les chantiers présentant un espace limité.
Le poids de la machine est adapté à un compactage léger de couches uniformes au-dessus de canalisations d'égouts et d'eau.
Le système de transmission permet au conducteur d'arrêter la machine, de maintenir sa position ou de changer le sens de marche sur une pente.
Le rayon de braquage court offre une bonne maniabilité dans les zones de travail confinées.

Fiabilité et facilité d'entretien

Fiabilité et facilité d'entretien

Les indicateurs visuels permettent un contrôle aisé des niveaux du liquide de refroidissement du radiateur, du réservoir d'huile hydraulique et de l'obstruction d'air.
Le poste de conduite et la plate-forme s'inclinent vers l'avant pour faciliter l'accès aux pompes hydrauliques.
Un circuit de refroidissement monté à l'arrière offre un accès pratique pour le nettoyage.
Surveillez l'état des fluides au moyen d'un prélèvement périodique d'échantillons afin de pouvoir prolonger les intervalles de vidange jusqu'à 500 heures pour l'huile moteur, 1 000 heures pour le carter de balourd,
3 000 heures pour l'huile hydraulique et 12 000 heures pour le liquide de refroidissement.
Les prises de pression hydraulique à connexion rapide simplifient le diagnostic.
Les robinets de vidange écologiques offrent une méthode respectueuse de l'environnement pour vidanger les liquides du radiateur, du carter d'huile moteur, du réservoir hydraulique et du réservoir de carburant.
L'acheminement sécurisé des flexibles à l'aide de blocs en polyéthylène réduit les frottements et augmente la durée de service.
La gaine en nylon tressé et les connecteurs étanches garantissent la stabilité du circuit électrique. Le câblage électrique à code couleur, numéroté et étiqueté avec des identifiants de pièces, simplifie la recherche et l'élimination des pannes.
Les batteries Cat sans entretien sont logées dans la partie arrière de la machine. Elles sont accessibles par la grille pivotante arrière. Les batteries Cat sont spécialement conçues pour une puissance maximale de démarrage du moteur et une protection maximale contre les vibrations.

Durabilité

Le C3.4 Cat est disponible dans des configurations qui répondent aux normes sur les émissions Tier 4 Final de l'EPA pour les États-Unis.
Les moteurs diesel Cat doivent utiliser du carburant ULSD (Ultra Low Sulfur Diesel, diesel à très faible teneur en soufre contenant 15 ppm de soufre ou moins) ou du carburant ULSD mélangé aux carburants à faible intensité en carbone suivants* contenant jusqu'à : 20 % de biodiesel FAME (fatty acid methyl ester, ester méthylique d'acide gras) ou 100 % de diesel renouvelable, les carburants HVO (hydrogenated vegetable oil, huile végétale hydrogénée) et GTL (Gas-To-Liquid, gaz liquéfié). Se référer aux directives pour une application performante. Veuillez consulter votre concessionnaire Cat ou la publication « Caterpillar Machine Fluids Recommendations » (SEBU6250) pour plus toute précision.
*Au niveau du tuyau d'échappement, les émissions de gaz à effet de serre des carburants à faible intensité de carbone sont quasiment identiques à celles des carburants traditionnels.
La formation d'un opérateur compétent est un investissement intéressant. Les conducteurs qualifiés contribuent à votre rentabilité en optimisant la productivité, en évitant les immobilisations coûteuses et en assurant la sécurité sur le chantier, ce qui peut contribuer à améliorer votre rendement énergétique et à réduire les émissions de gaz à effet de serre.
Les intervalles d'entretien prolongés réduisent non seulement les immobilisations, mais peuvent également diminuer la quantité de fluide et de filtres remplacés au cours de la durée de vie de la machine. Prolongez les intervalles de vidange jusqu'à 500 heures pour l'huile moteur, 3 000 heures pour l'huile hydraulique et de carter de balourd et 12 000 heures pour le liquide de refroidissement.
Performances et sécurité accrues grâce aux caméras équipées de série avec retour visible sur l'écran dans la cabine.
Les services de prélèvement périodique d'huile Cat (S•O•S℠) aident à révéler l'usure excessive, les fluides contaminés ou d'autres problèmes « invisibles » qui peuvent raccourcir la durée de vie des composants. Dans de nombreux cas, vous pouvez prolonger les intervalles de vidange d'huile et de liquide de refroidissement en appliquant la surveillance des liquides. Consultez votre concessionnaire Cat ou le guide d'utilisation et d'entretien de la machine pour plus d'informations.

Spécifications Équipement standard Options

Spécifications produit pour CS5

Moteur

Puissance brute	74.6 HP 55.6 kW
Puissance moteur – ISO 14396	74.4 HP 55.5 kW
Puissance nette – ISO 9249	68.3 HP 50.9 kW
Puissance nette - SAE J1349:2011	67.5 HP 50.3 kW
Nota (1)	La puissance nette annoncée est la puissance disponible au volant moteur lorsque celui-ci est équipé d'un ventilateur tournant à vitesse maximale, d'un filtre à air, d'un module d'émissions propres et d'un alternateur. La puissance nette annoncée est la puissance disponible au volant moteur lorsque celui-ci est équipé d'un ventilateur tournant à vitesse maximale, d'un filtre à air, d'un module d'émissions propres et d'un alternateur.
Modèle de moteur	C3.4B Cat® C3.4B Cat®
Émissions	Norme américaine EPA Tier 4 Final Norme américaine EPA Tier 4 Final
Course	4.3 in 110 mm
Alésage	3.9 in 99 mm

Poids

Poids en ordre de marche - avec toit ROPS/FOPS	9800 lb 4445 kg
Poids - tambour avec toit ROPS/FOPS	4497 lb 2040 kg
Nota (1)	Les poids en ordre de marche sont approximatifs et tiennent compte du plein des liquides et d'un poids de conducteur de 80 kg (176 lb). Les poids en ordre de marche sont approximatifs et tiennent compte du plein des liquides et d'un poids de conducteur de 80 kg (176 lb).

Système de vibration

Amplitude nominale – élevée	0.051 in 1.3 mm
Force centrifuge – maximale	17535 lb 78 kN
Charge linéaire statique - Avec toit ROPS/FOPS	90.2 lb/in 16.1 kg/cm

Dimensions

Largeur de compactage	50 in 1270 mm
Longueur hors tout	13.6 ft 4.2 m
Largeur hors tout	4.6 ft 1.4 m
Hauteur maximale	8.3 ft 2.5 m
Diamètre du tambour	40 in 1016 mm
Empattement	7.3 ft 2.2 m

Caractéristiques de fonctionnement

Garde au sol	13.7 in 348 mm
Hauteur de passage de bordure	13.5 in 344 mm
Rayon de braquage – à l'intérieur du bord du cylindre	8.6 ft 2.6 m
Vitesse de translation – maximale	5.5 mile/h 8.8 km/h

Contenances pour l'entretien

Contenance du réservoir de carburant	29.9 gal (US) 113 l
Circuit de refroidissement	4.8 gal (US) 18.3 l
Huile moteur - Avec filtre	2.4 gal (US) 9 l
Carters de balourds (combinés)	14 gal (US) 53 l
Essieu et réducteurs	1.9 gal (US) 7.1 l
Réservoir hydraulique	10.6 gal (US) 40 l

Durabilité

Recyclabilité

97% 97%

CS5 Équipement standard

NOTA

L'équipement standard et les options peuvent varier. Pour de plus amples informations, veuillez consulter votre concessionnaire Cat.

POSTE DE CONDUITE

Toit ROPS/FOPS avec mains courantes, tapis de sol, siège en vinyle

Siège réglable avec console intégrée

Affichage LCD avec protection antivandalisme verrouillable

Système de caméra arrière avec affichage couleurs à écran tactile

Ceinture de sécurité haute visibilité de 76 mm (3 in)

Sortie électrique 12 volts

Klaxon, avertisseur de recul

SYSTÈME DE VIBRATION

Compacteur de sol vibrant

Simple amplitude, fréquence unique

Décapeuse en acier réglable simple

GROUPE MOTOPROPULSEUR

MoteurC3.4B Cat®

Filtre à air à deux éléments

Contacteur de l'accélérateur à deux vitesses

Pompes de transmission jumelées : une pour l'entraînement de cylindre, une pour l'essieu arrière

Filtre à carburant, séparateur d'eau, pompe d'amorçage, indicateur de niveau d'eau

Radiateur/refroidisseur d'huile hydraulique

Circuit de freinage double

Transmission hydrostatique à une vitesse

Différentiel à glissement limité

ÉQUIPEMENT ÉLECTRIQUE

Circuit électrique 12 V

Alternateur 120 A

Batterie avec capacité de démarrage à froid de 600 A

AUTRE

Capotage moteur verrouillable, réservoirs hydrauliques et à carburant

Jauges de niveau pour niveau d'huile hydraulique et niveau de liquide de refroidissement du radiateur

Valeurs de prélèvement d'échantillons S·O·S℠ : huile moteur, huile hydraulique et liquide de refroidissement

Projecteurs de travail halogènes (4)

CS5 Options

NOTA

L'équipement standard et les options peuvent varier. Pour de plus amples informations, veuillez consulter votre concessionnaire Cat.

AUTRE

Gyrophare orange

Spécifications produit pour CS5

Télécharger Imprimer

Moteur

Puissance brute	74.6 HP 55.6 kW
Puissance moteur – ISO 14396	74.4 HP 55.5 kW
Puissance nette – ISO 9249	68.3 HP 50.9 kW
Puissance nette - SAE J1349:2011	67.5 HP 50.3 kW
Nota (1)	La puissance nette annoncée est la puissance disponible au volant moteur lorsque celui-ci est équipé d'un ventilateur tournant à vitesse maximale, d'un filtre à air, d'un module d'émissions propres et d'un alternateur. La puissance nette annoncée est la puissance disponible au volant moteur lorsque celui-ci est équipé d'un ventilateur tournant à vitesse maximale, d'un filtre à air, d'un module d'émissions propres et d'un alternateur.
Modèle de moteur	C3.4B Cat® C3.4B Cat®
Émissions	Norme américaine EPA Tier 4 Final Norme américaine EPA Tier 4 Final
Course	4.3 in 110 mm
Alésage	3.9 in 99 mm

Poids

Poids en ordre de marche - avec toit ROPS/FOPS	9800 lb 4445 kg
Poids - tambour avec toit ROPS/FOPS	4497 lb 2040 kg
Nota (1)	Les poids en ordre de marche sont approximatifs et tiennent compte du plein des liquides et d'un poids de conducteur de 80 kg (176 lb). Les poids en ordre de marche sont approximatifs et tiennent compte du plein des liquides et d'un poids de conducteur de 80 kg (176 lb).

Système de vibration

Amplitude nominale – élevée	0.051 in 1.3 mm
Force centrifuge – maximale	17535 lb 78 kN
Charge linéaire statique - Avec toit ROPS/FOPS	90.2 lb/in 16.1 kg/cm

Dimensions

Largeur de compactage	50 in 1270 mm
Longueur hors tout	13.6 ft 4.2 m
Largeur hors tout	4.6 ft 1.4 m
Hauteur maximale	8.3 ft 2.5 m
Diamètre du tambour	40 in 1016 mm
Empattement	7.3 ft 2.2 m

Caractéristiques de fonctionnement

Garde au sol	13.7 in 348 mm
Hauteur de passage de bordure	13.5 in 344 mm
Rayon de braquage – à l'intérieur du bord du cylindre	8.6 ft 2.6 m
Vitesse de translation – maximale	5.5 mile/h 8.8 km/h

Contenances pour l'entretien

Contenance du réservoir de carburant	29.9 gal (US) 113 l
Circuit de refroidissement	4.8 gal (US) 18.3 l
Huile moteur - Avec filtre	2.4 gal (US) 9 l
Carters de balourds (combinés)	14 gal (US) 53 l
Essieu et réducteurs	1.9 gal (US) 7.1 l
Réservoir hydraulique	10.6 gal (US) 40 l

Durabilité

Recyclabilité

97% 97%

CS5 Équipement standard

Imprimer

NOTA

L'équipement standard et les options peuvent varier. Pour de plus amples informations, veuillez consulter votre concessionnaire Cat.

POSTE DE CONDUITE

Toit ROPS/FOPS avec mains courantes, tapis de sol, siège en vinyle

Siège réglable avec console intégrée

Affichage LCD avec protection antivandalisme verrouillable

Système de caméra arrière avec affichage couleurs à écran tactile

Ceinture de sécurité haute visibilité de 76 mm (3 in)

Sortie électrique 12 volts

Klaxon, avertisseur de recul

SYSTÈME DE VIBRATION

Compacteur de sol vibrant

Simple amplitude, fréquence unique

Décapeuse en acier réglable simple

GROUPE MOTOPROPULSEUR

MoteurC3.4B Cat®

Filtre à air à deux éléments

Contacteur de l'accélérateur à deux vitesses

Pompes de transmission jumelées : une pour l'entraînement de cylindre, une pour l'essieu arrière

Filtre à carburant, séparateur d'eau, pompe d'amorçage, indicateur de niveau d'eau

Radiateur/refroidisseur d'huile hydraulique

Circuit de freinage double

Transmission hydrostatique à une vitesse

Différentiel à glissement limité

ÉQUIPEMENT ÉLECTRIQUE

Circuit électrique 12 V

Alternateur 120 A

Batterie avec capacité de démarrage à froid de 600 A

AUTRE

Capotage moteur verrouillable, réservoirs hydrauliques et à carburant

Jauges de niveau pour niveau d'huile hydraulique et niveau de liquide de refroidissement du radiateur

Valeurs de prélèvement d'échantillons S·O·S℠ : huile moteur, huile hydraulique et liquide de refroidissement

Projecteurs de travail halogènes (4)

CS5 Options

Imprimer

NOTA

L'équipement standard et les options peuvent varier. Pour de plus amples informations, veuillez consulter votre concessionnaire Cat.

AUTRE

Gyrophare orange

Découvrez comment CS5 se compare aux produits fréquemment comparés.

Compacteurs

Sélectionné

CS5

CS5

Poids en ordre de marche - avec toit ROPS/FOPS: 9800 lb; 4445 kg
Largeur de compactage: 50 in; 1270 mm
Puissance brute: 74.6 HP; 55.6 kW

Compacteurs

CP5

CP5

Poids en ordre de marche - avec toit ROPS/FOPS: 10307 lb; 4675 kg
Largeur de compactage: 50 in; 1270 mm
Puissance brute: 74.6 HP; 55.6 kW

Voir les détails

Compacteurs

CS7

CS7

Poids en ordre de marche – avec cabine: 16276 lb; 7383 kg
Largeur de compactage: 66 in; 1676.4 mm
Puissance brute: 99.8 hp; 74.4 kW

Voir les détails

Outils et aide d'experts à chaque étape

Calculateur de paiement

Calculateur de paiement

Offres actuelles

Offres actuelles

Options de location

Options de location

Options d'occasion

Options d'occasion

Trouver concessionnaire

Trouver concessionnaire

Galerie média

Photos

CS5

CS5

Technologie et services compatibles

Tirer parti des données connectées et des principes de sécurité de Caterpillar pour améliorer l’efficacité, augmenter la productivité et rentabiliser votre activité.

Compact

Gestion des équipements

Cat Compact avec la technologie de mesure du compactage (CMV, Compaction Meter Value)

La technologie CMV est un système à accéléromètre qui indique la rigidité du matériau. Ce système est disponible sur les compacteurs de sol vibrants à cylindre lisse et les compacteurs tandem vibrants. Il effectue des mesures uniquement lorsque le système de vibration est actif et fournit un calcul de valeur sans unité provenant des données enregistrées qui fournit une indication de la rigidité du composite.

Découvrir la technologie
Compactage Cat avec MDP (Machine Drive Power, puissance d'entraînement de la machine)

Machine Drive Power est un système de mesure basé sur l'énergie qui met en corrélation le compactage avec la résistance au roulement pour fournir une indication de la rigidité du sol. Il intègre un système de cartographie disponible en option, qui aide le conducteur à visualiser le travail au fur et à mesure de sa réalisation, le compacteur peut ainsi couvrir tout le chantier et produire un travail homogène.

Découvrir la technologie

1 - 8 de 9 Items Éléments

Précédent Suivant

La technologie CMV est un système à accéléromètre qui indique la rigidité du matériau. Ce système est disponible sur les compacteurs de sol vibrants à cylindre lisse et les compacteurs tandem vibrants. Il effectue des mesures uniquement lorsque le système de vibration est actif et fournit un calcul de valeur sans unité provenant des données enregistrées qui fournit une indication de la rigidité du composite.

Découvrir la technologie

Machine Drive Power est un système de mesure basé sur l'énergie qui met en corrélation le compactage avec la résistance au roulement pour fournir une indication de la rigidité du sol. Il intègre un système de cartographie disponible en option, qui aide le conducteur à visualiser le travail au fur et à mesure de sa réalisation, le compacteur peut ainsi couvrir tout le chantier et produire un travail homogène.

Découvrir la technologie

Cat Inspect

Cat® Inspect vous permet d'accéder aux données de votre équipement sur votre appareil mobile. Cette application facile à utiliser vous permet de capturer des données d'inspection et elle s'intègre à vos autres systèmes de données Cat, pour que vous puissiez garder un œil sur votre parc. Plus de un million d'inspections sont effectuées chaque année, ce qui est à la fois utile et informatif pour les propriétaires d'équipement.

Découvrir la technologie
Product Link Cat

Cat® Product Link™ vous relie sans fil à vos équipements, vous offrant ainsi des indications précieuses sur le rendement de votre machine ou de votre flotte. Des informations telles que l'emplacement, les heures de fonctionnement, la consommation de carburant, le temps d'inactivité et les codes de diagnostic sont accessibles via des applications Web en ligne, afin de vous aider à prendre des décisions rapides et éclairées pour optimiser l'efficacité, améliorer la productivité et réduire les coûts d'exploitation de votre parc. Disponible avec connectivité satellite ou cellulaire.

Découvrir la technologie
VisionLink®

VisionLink® est une application logicielle dans le Cloud qui permet de cesser les devinettes concernant la gestion du parc grâce à des informations clés permettant d'optimiser les performances, indépendamment de la taille du parc ou du constructeur d'équipement. Recevez facilement les données des équipements sur votre ordinateur de bureau ou votre appareil mobile à partir d'une solution centralisée et pratique pour prendre des décisions éclairées à chaque étape.

Découvrir la technologie

1 - 8 de 9 Items Éléments

Précédent Suivant

Cat® Inspect vous permet d'accéder aux données de votre équipement sur votre appareil mobile. Cette application facile à utiliser vous permet de capturer des données d'inspection et elle s'intègre à vos autres systèmes de données Cat, pour que vous puissiez garder un œil sur votre parc. Plus de un million d'inspections sont effectuées chaque année, ce qui est à la fois utile et informatif pour les propriétaires d'équipement.

Découvrir la technologie

Cat® Product Link™ vous relie sans fil à vos équipements, vous offrant ainsi des indications précieuses sur le rendement de votre machine ou de votre flotte. Des informations telles que l'emplacement, les heures de fonctionnement, la consommation de carburant, le temps d'inactivité et les codes de diagnostic sont accessibles via des applications Web en ligne, afin de vous aider à prendre des décisions rapides et éclairées pour optimiser l'efficacité, améliorer la productivité et réduire les coûts d'exploitation de votre parc. Disponible avec connectivité satellite ou cellulaire.

Découvrir la technologie

VisionLink® est une application logicielle dans le Cloud qui permet de cesser les devinettes concernant la gestion du parc grâce à des informations clés permettant d'optimiser les performances, indépendamment de la taille du parc ou du constructeur d'équipement. Recevez facilement les données des équipements sur votre ordinateur de bureau ou votre appareil mobile à partir d'une solution centralisée et pratique pour prendre des décisions éclairées à chaque étape.

Découvrir la technologie
