24

Väghyvlar 24 Tier 4 Final, Stage V

Begär en offert Hitta återförsäljare

Huvudspecifikationer

Nettoeffekt – 80/1269/EEG
535 hp
399 K/W
Bladets bredd
24 ft
7.3 m
Cylinderdiameter
5.4 tum
137.2 mm

Översikt

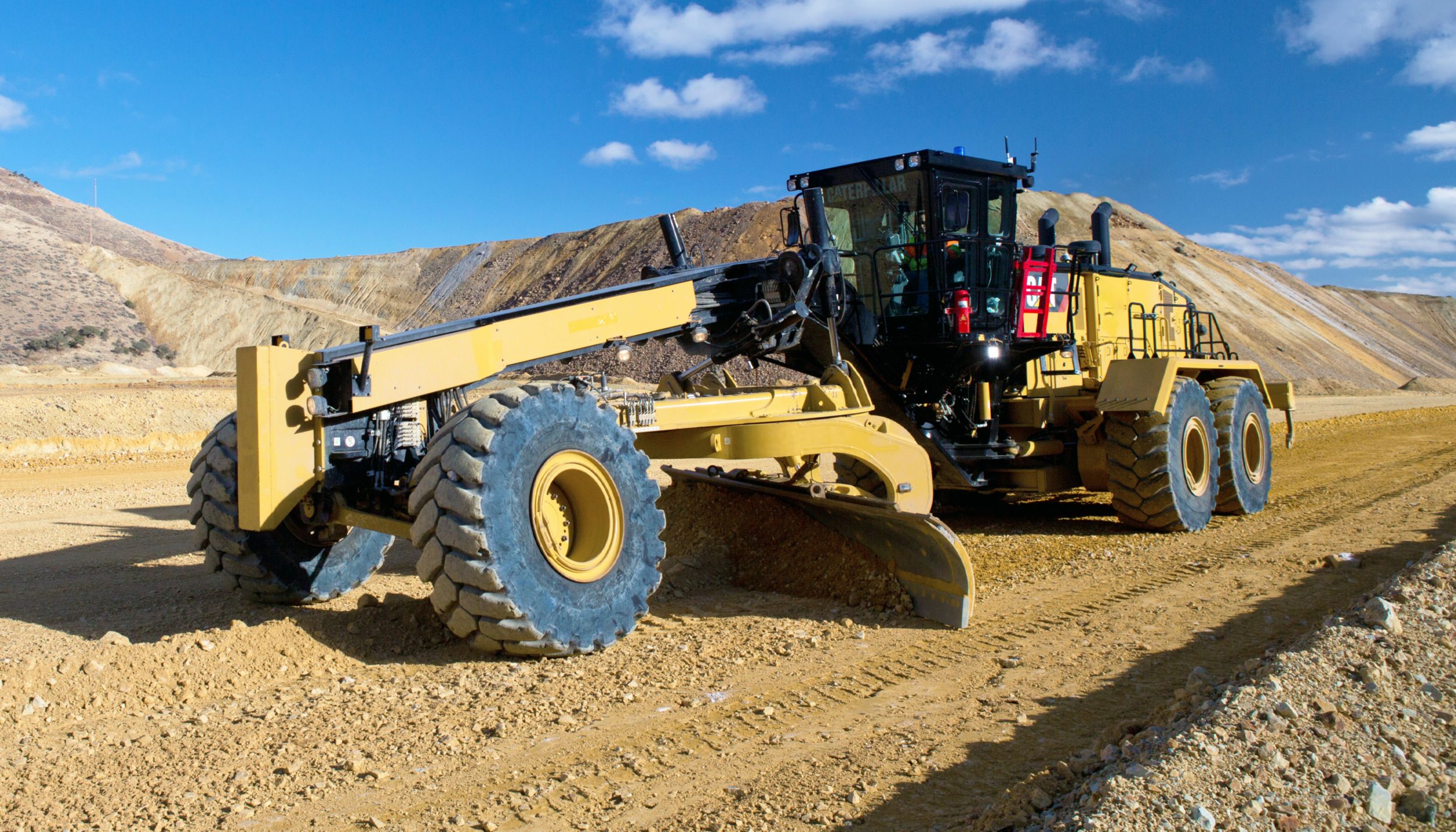

Mästare på transportvägar

Underhåll gruvarbetsplatsens transportvägar för maximal produktivitet med väghyveln Cat® 24. Med 535 hk (399 kW) graderar det 24-fots hyvelbladet med färre vändor. 24-väghyveln är byggd för att prestera under tuffa gruvförhållanden och ger säkerhet, komfort och lägre driftskostnader.

Fördelar

Bibehåll tvärfall

Cat Grade Control hjälper föraren att bibehålla rätt tvärfall.

Upp till 11% Mer vikt

Säkerställer tillförlitlig dragkraft och bladets nedåttryck.

Hantera din maskinpark

Cat MineStar hjälper dig hantera din maskinpark och optimera kvalitet och rörelsekostnader.

Översikt över funktionerna

Specifikationer Standardutrustning Tillvalsutrustning

Produktspecifikation för 24

Hämta Skriv ut
Nettoeffekt – 80/1269/EEG 535 hp 399 K/W
Cylinderdiameter 5.4 tum 137.2 mm
Slaglängd 6 tum 152.4 mm
Obs! (1) Nettoeffekten är provad enligt normerna ISO 9249, SAE J1349 och 80/1269/EEG, vilka gällde vid tiden för tillverkningen. Nettoeffekten är provad enligt normerna ISO 9249, SAE J1349 och 80/1269/EEG, vilka gällde vid tiden för tillverkningen.
Obs! (3) Den nettoeffekt som anges är den effekt som är tillgänglig vid ett nominellt varvtal på 1 800 rpm, uppmätt vid svänghjulet när motorn är utrustad med fläkt, luftrenare, ljuddämpare och generator. Den nettoeffekt som anges är den effekt som är tillgänglig vid ett nominellt varvtal på 1 800 rpm, uppmätt vid svänghjulet när motorn är utrustad med fläkt, luftrenare, ljuddämpare och generator.
Obs! (2) Optimerad VHP Plus är standard för 24. Optimerad VHP Plus är standard för 24.
Temperatur, standard 122 °F 50 °C
Emissioner Tier 4 Final/steg IV eller motsvarande Tier 2/steg II Tier 4 Final/steg IV eller motsvarande Tier 2/steg II
Obs! (4) Effekten uppmätt enligt ISO 14396. Nominellt varvtal 1 800 rpm (561 hp) Effekten uppmätt enligt ISO 14396. Nominellt varvtal 1 800 rpm (561 hp)
Motormodell Cat C27 Cat C27
Slagvolym 1648 tum³ 27.03 l
Antal cylindrar 12 12
Bladets bredd 24 ft 7.3 m
Bladhöjd 40 tum 1025 mm
Maximalt skärdjup 21.7 tum 550 mm
Max. lyft ovanför marknivån 16.1 tum 410 mm
Luftkonditionering Luftkonditioneringssystemet i den här maskinen innehåller kylmedlet R134a eller R1234yf med fluorerade växthusgaser. Se märkningen eller instruktionshandboken för identifiering av gasen. – Om utrustat med R134a (global uppvärmningspotential = 1 430) innehåller systemet 1,6 kg (3,5 lb) kylmedel med en CO2-ekvivalent på 2,288 ton (2,521 short tons). Luftkonditioneringssystemet i den här maskinen innehåller kylmedlet R134a eller R1234yf med fluorerade växthusgaser. Se märkningen eller instruktionshandboken för identifiering av gasen. – Om utrustat med R134a (global uppvärmningspotential = 1 430) innehåller systemet 1,6 kg (3,5 lb) kylmedel med en CO2-ekvivalent på 2,288 ton (2,521 short tons).
Vikt* 161695 lb 73344 kg

24 Standardutrustning

Skriv ut

DRIVLINA

  • Motor: C27
  • 24 V elstart
  • Luftfilter, dubbla med förrenare
  • Automatisk dammejektor
  • Eterstarthjälp
  • Automatisk fläkt, insug med hydraulisk drivning
  • Drivning, nära fläkthastighet på noll
  • Momentfördelare, lockup
  • Transmission, 533 mm (21 tum) planettyp, powershift med 6F/3B, ECPC
  • Förbättrad automatväxling, APECS
  • Kontroll av körriktningsväxling
  • Differential, låsning/upplåsning (automatisk/manuell)
  • Parkeringsbroms – flerskivig, tätad och oljekyld
  • Snabbpåfyllning (bränsle, hydraulik, transmission, kylvätska)
  • Bränsleurluftningspump, elektrisk
  • Elektroniskt förfilter, vatten/bränsle
  • Förfilteravskiljare, vatten/bränsle
  • Värmesköldar
  • Vätskeövervakning (motor, transmission, hydraulik, differential)

ELSYSTEM

  • Backvarningslarm
  • Generator, 150 A, tätad, luftintag med filter
  • Underhållsfria batterier, 12 V (4), 200 Ah
  • Kraftig startmotor (två)
  • Elektriska hydraulventiler, bas 8
  • Elsystem, 24 V
  • Belysning, back, stopp, bak, körriktning
  • Insticksuttag för startmotor

FÖRARMILJÖ

  • Ljuddämpning av luftkonditionering och värmeaggregat, trycksatt hytt 73 dB(A) ISO 6394 vid 70 % fläkthastighet
  • Justerbara armstöd
  • Elektrohydrauliska reglage
  • Elektronisk varvtalsreglering
  • Automatisk återgång till mittre ramstyrning

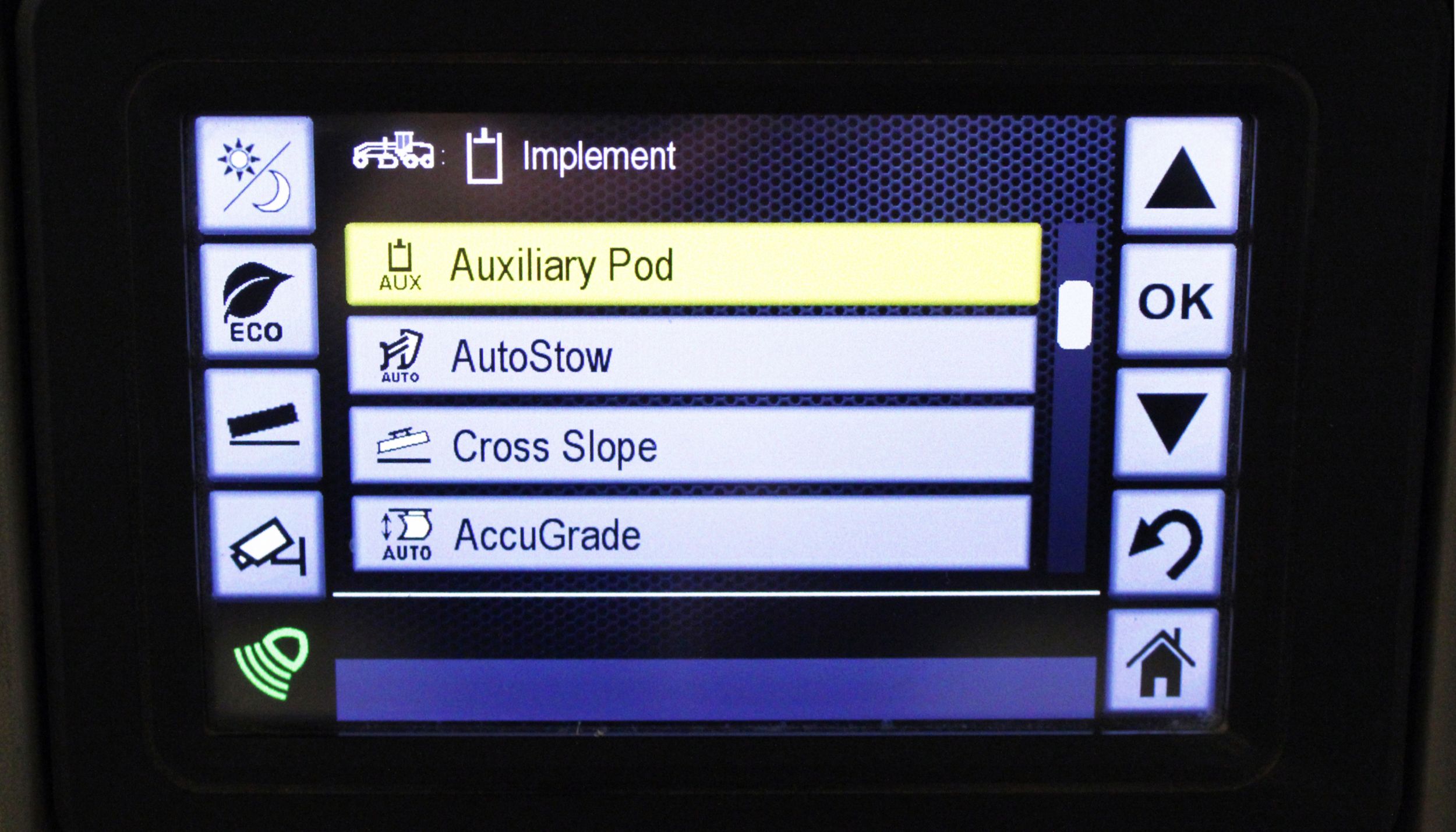

  • 10-tums digital informationsdisplay med pekskärm
  • Kamera för bakåtsikt
  • Klädkrok
  • Fjädrande komfortsäte, tygklätt
  • Främre fast laminerat fönsterglas med intervalltorkare, sidor (två), bak med torkare/spolare
  • Säkerhetsbälte av rulltyp, 76 mm (3 tum)
  • Låsning av hydraulredskap för vägkörning och service

TEKNIKPRODUKTER

  • VIMS – 3G
  • Höjdkontroll X lutning
  • Skydd mot övervarvning/för lågt varvtal
  • Andra generationens styrsystem
  • Automatisk parkeringsbroms för rivare
  • Vinkelbegränsningar för svängbord

TRYGGHET OCH SÄKERHET

  • Förberedd för brandbekämpningssystem
  • Slirkoppling på svängbordsdrivningen
  • Låsning av dörrarna
  • Motoravstängning från marknivå
  • Nödstyrningssystem

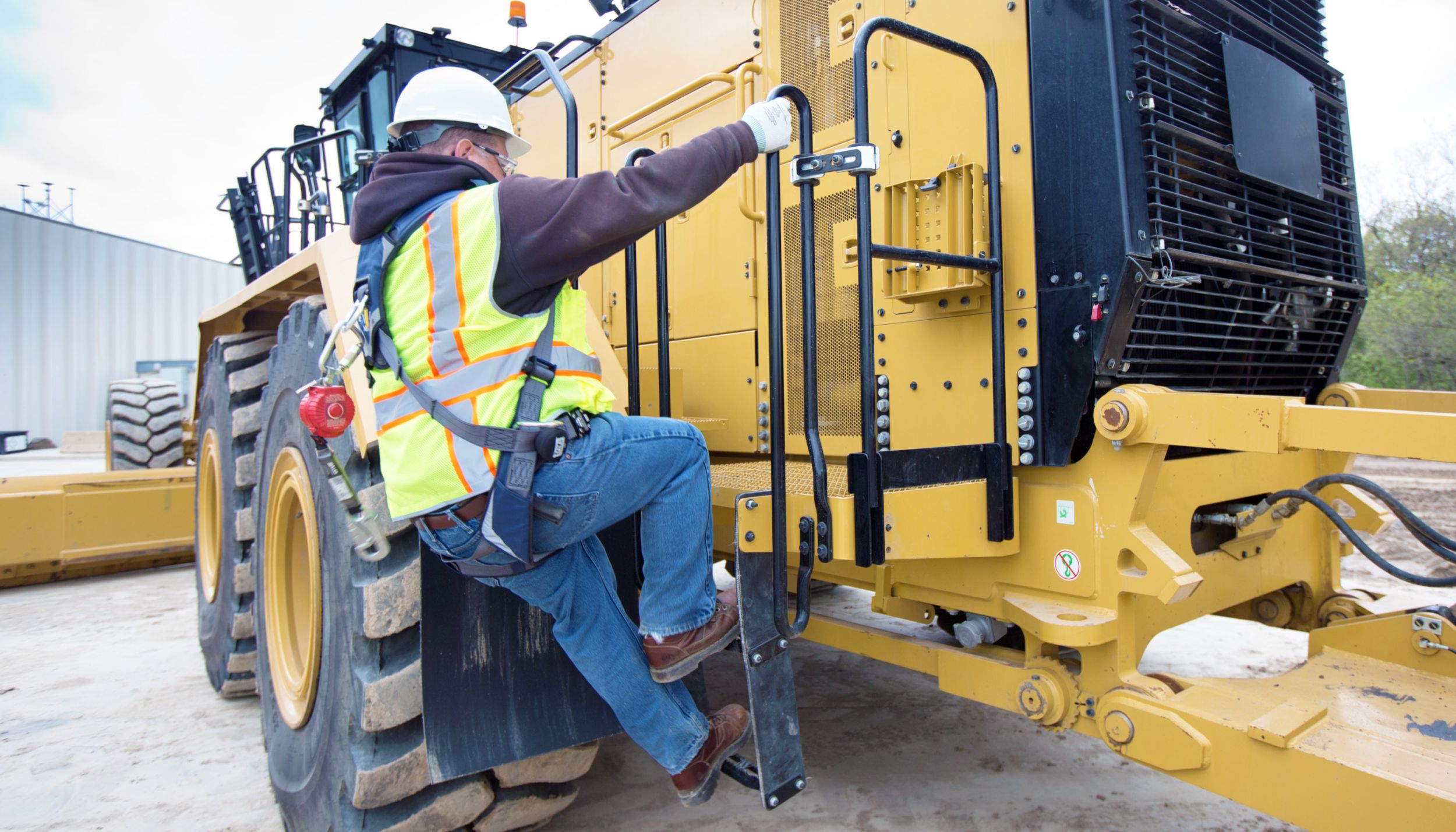

  • Fästöglor för arbete på hög höjd
  • Bakre tandemplattformar för åtkomst
  • Indikator för säkerhetsbälte

GRÄVUTRUSTNINGAR

  • Hyvelblad, 7 315 x 1 067 x 50 mm (24 fot x 42 tum x 2 tum)
  • Bakre rivare, bak med kapacitet för sju armar, tre armar/spetsar medföljer

ÖVRIG STANDARDUTRUSTNING

  • Bladlyftackumulatorer
  • Lincoln Centro-Matic autosmörjsystem
  • Dragram, åtta styrbackar med utbytbara slitskenor
  • Bränsletank, 908 l (240 gal) med snabbpåfyllning
  • Bränslepåfyllning från marknivå
  • Motvikt för tryckplatta
  • SOS-portar, motor, hydraulik, transmission, kylvätska, bränsle
  • Hydrauliska och elektriska ledningskopplingar
  • Vätskeservicecenter: motor, transmission, hydraulolja och kylvätskeportar

24 Tillvalsutrustning

Skriv ut

FÖRARMILJÖ

  • Uppvärmt säte
  • Uppvärmd och ventilerad stol
  • Signalhorn, luft
  • Radio, Bluetooth
  • Radiosatellit Sirius
  • Ytterbackspeglar
  • Uppvärmda ytterbackspeglar 24 V
  • Särskild monitor för bakåtriktad kamera
  • Automatisk ramstyrning

DRIVLINA

  • Plattkylare med dubbel krets
  • Förrenare Sy-klone
  • Styrningsblad med variabelt flytläge

SKYDDSANORDNINGAR

  • Skyddspaket med stänkskydd (två) nedre, motor- utrymme och framaxel (två)
  • Tandemskärmar med monterade skyddsräcken
  • Paket med ljuddämpningsskydd

ELSYSTEM

  • Halogenbelysningspaket för föraråtkomst
  • Lysdiodbelysningspaket för föraråtkomst
  • Paket med halogenarbetsbelysning
  • Paket med lysdiodarbetsbelysning
  • Varningsljus med lysdioder

SÄKERHET

  • Hyttplattform med dubbel åtkomst
  • Framåtriktade kameror (två)
  • Brandbekämpningssystem
  • Stoppklossar med monteringsfäste

ANDRA TILLBEHÖR

  • VIMS och Product Link för satellit
  • VIMS och dubbel Product Link (mobilnät/satellit)
  • Alternativ med endast fälgar, 25" x 29" MP

ARBETSREDSKAP/GRÄVUTRUSTNINGAR

  • Plant skärstål, 406 x 60 mm (16 x 2,36 tum)
  • Räfflat skärstål, 406 x 75 mm (16 x 2,95 tum)
  • Skärstålssystem för gruvbits 355,6 mm x 75 mm (14 tum x 2,13 tum)
  • Tand, rivare

VÄTSKOR

  • Paket för kall väderlek – hydraulolja för arktiskt klimat, motor, hydraulik, transmission och kylvätskevärmare (240 V/30 A)
