MD6380

ماكينات الثقب MD6380

طلب عرض أسعار البحث عن وكيل

المواصفات الرئيسية

قدرة السحب لأسفل
حتى 49895 كجم (110000 رطل)
حتى 49895 كجم (110000 رطل)
قطر الحفرة
251-381 مم (9,875-15 بوصة)
251-381 مم (9,875-15 بوصة)
المحرك
Cat® 3512C
Cat® 3512C

عرض عام

ذكية. دقيقة. قوية.

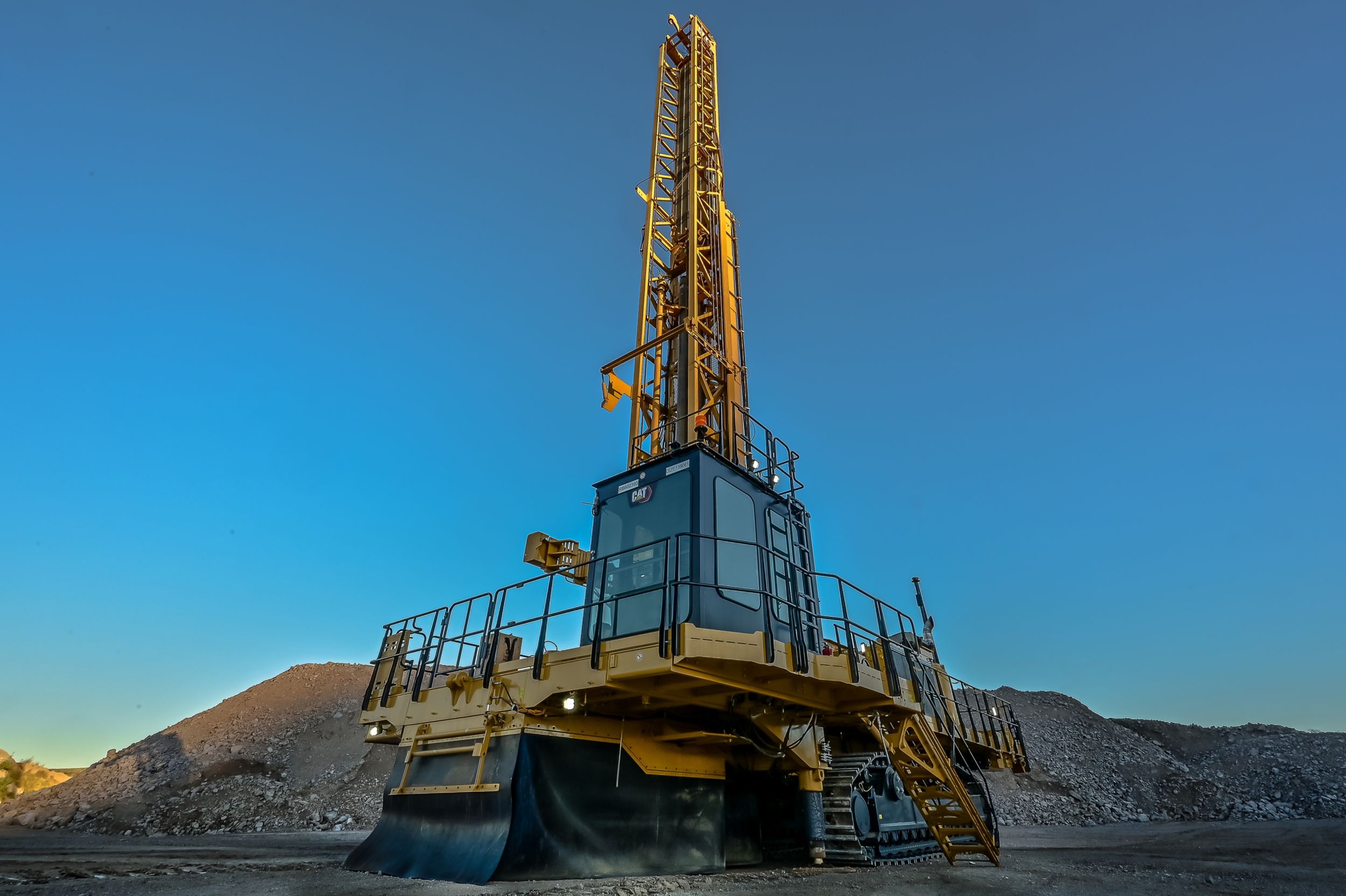

توفر ماكينة الثقب الدوارة MD6380 من Cat® من الفئة الفائقة المزيج المثالي بين نظام الهواء المضمن بالماكينة، وقوة التغذية، وعزم الدوران وإمكانية تنقل الماكينة، فهي مصممة للثقب الإنتاجي للحفر كبيرة القطر في الصخور الصلبة للغاية. إنها ماكينة قوية ومتينة يمكنها تحمُّل ظروف أي موقع وتقديم أداء موثوق به مع التوافر بدرجة عالية. هياكل وسارية تتسم بالقوة مع إطار A مدمج مما يتيح للماكينة تحمل أصعب الظروف، لكي تحقق العمر الافتراضي الممتد وتوفر الأداء الفائق. ومن خلال وجود محطة مشغل وكابينة من الجيل التالي، صممت الماكينة MD6380 للحفاظ على راحة المشغلين وإنتاجيتهم طوال نوبة العمل. وبتصميمها لغرض ثقب الحفر بقُطر من 251 إلى 381 مم (من 9.875 بوصة إلى 15 بوصة)، تم تحسين الماكينة MD6380 للثقب في دفعة واحدة أو عدة دفعات في كلا وضعي الثقب الدوار وأسفل الحفر.

الفوائد

ماكينة محسّنة من خلال التقنيات

مراقبة الحالة المضمنة بالماكينة ومساعد الثقب وحلول Cat® MineStar للتحكم الذاتي الجاهزة من المصنع

قدرة مناورة على مستوى عالمي

نطاق عمل صغير، وإعداد بشكل أسرع، ومركز ثقل منخفض، وهيكل سفلي بنمط الحفار

رؤية استثنائية

كابينة معززة بنوافذ طويلة، ومصابيح داخلية، ونظام مراقبة بكاميرات عالية الدقة

نظرة سريعة على الخصائص

عرض 1-6 من 7

Cat

محطة مشغل على مستوى عالمي

  • عناصر تحكم مريحة تساعد المشغلين في الانتباه المستمر وتجنب الشعور بالإرهاق
  • أدوات تحكم لعصا التحكم متعددة الوظائف وشاشات تعمل باللمس تتسم بالسهولة والبساطة
  • رؤية ممتازة، بفضل العديد من الكاميرات والنوافذ كاملة الطول
  • مقعد مزود بإمكانية التدفئة والتهوية بشكل اختياري لتحسين راحة المشغل
Cat

تكامل بنسبة 100% مع CAT

  • تكامل مع Cat تمامًا، مع قطع غيار ومكونات وخصائص تصميم متجانس عبر جميع أوضاع الحفر من Cat
  • برامج مشتركة للحصول على ميزات ذاتية التحكم
  • مدعومة من خلال دعم على مستوى عالمي بواسطة شبكة وكلاء Cat
Cat

المكونات الإلكترونية من CAT: العمود الفقري للماكينة

  • بنية إلكترونية مشتركة عبر جميع ماكينات Cat لضمان إلمام الفنيين بها
  • يتيح نظام Cat Electronic Technician (Cat ET) استكشاف الأعطال وإصلاحها بسرعة وسهولة
  • تعمل كمنصة مشتركة لتحقيق التكامل مع حلول التحكم الذاتي المستقبلية
  • يوفر نظام Product Link™ Elite إمكانية تتبع الأداء في الوقت الفعلي
Cat

مجموعة نقل الحركة المتوافقة

  • حجم الهواء المتغير لتقليل استهلاك الوقود وللحصول على أداء قوي
  • محرك C27 ملائم لأكبر ضاغط "قياسي" في هذه الفئة لأوقات الدورات السريعة
  • مجموعة نقل حركة محسّنة لتحمل استخدامات الثقب القاسية
  • مواصفات عالية الضغط ومنخفضة الضغط توفر التحكم في حجم الهواء المتغير
  • قوة تغذية وعزم دوران وهواء تعد الأمثل، مما يساعد في تقليل استهلاك الوقود
Cat

التكنولوجيا والتشغيل التلقائي

  • Drill Assist (مساعد الثقب) يتميز بخصائص الاستواء التلقائي، وسحب الرافعات تلقائيًا، ورفع السارية وخفضها تلقائيًا، والثقب التلقائي.
  • تعمل خصائص مراقبة حالة الماكينة وأدائها على الحفاظ على إنتاجية الماكينة.
  • يساعد مقياس عمق الثقب على تقليل الثقب الزائد والمنخفض
  • جاهزة للاتصال بمجموعة تقنيات Cat MineStar™‎، والتي تشمل ميزة Terrain للثقب ونظام Command للثقب
Cat

الأمان

  • أربع كاميرات قياسية توفر للمشغل الرؤية الممتازة، وإمكانية الرؤية جهة اليسار واليمين والرؤية الأمامية عند السير، والرؤية الدائرية عند نقل الأنابيب، وكل الكاميرات الثلاث تعرض الصورة على الفور
  • مجموعات إضاءة خارجية بأضواء كاشفة ومصابيح إضاءة غامرة لإنارة مسارات الدخول/الخروج ونقاط الخدمة الرئيسية
  • يتيح نظام MineStar Command للثقب التشغيل عن بعد أو بشكل مستقل - دون الحاجة إلى تواجد المشغل في الماكينة
المواصفات المعدات القياسية المعدات الاختيارية

مواصفات المنتج لـ MD6380

تنزيل طباعة
قدرة السحب لأسفل حتى 49895 كجم (110000 رطل) حتى 49895 كجم (110000 رطل)
قطر الحفرة 251-381 مم (9,875-15 بوصة) 251-381 مم (9,875-15 بوصة)
المحرك Cat® 3512C Cat® 3512C
حمل اللقمة حتى 53845 كجم (118719 رطل) حتى 53845 كجم (118719 رطل)
الخصائص إمكانية العمل في درجات الحرارة المحيطة البالغة 52 درجة مئوية (125 درجة فهرنهايت) إمكانية العمل في درجات الحرارة المحيطة البالغة 52 درجة مئوية (125 درجة فهرنهايت)
سوائل ومواد تشحيم قياسية لمستوى الجو 1 (1) – نطاق درجة حرارة يبلغ –1 درجة مئوية (30 درجة فهرنهايت) إلى 52 درجة مئوية (125 درجة فهرنهايت) – نطاق درجة حرارة يبلغ –1 درجة مئوية (30 درجة فهرنهايت) إلى 52 درجة مئوية (125 درجة فهرنهايت)
سوائل ومواد تشحيم للقطب الشمالي لمستوى الجو 2 – درجات حرارة حتى –18 درجة مئوية (–0,4 درجة فهرنهايت) – درجات حرارة حتى –18 درجة مئوية (–0,4 درجة فهرنهايت)
المكونات (1) مضختان (2) أساسيتان – 280 سم مكعب (كباس، مع أدوات تحكم إلكتروني تناسبية) مضختان (2) أساسيتان – 280 سم مكعب (كباس، مع أدوات تحكم إلكتروني تناسبية)
المكونات (2) (1) مضخة دائرة إضافية – 145 سم مكعب (كباس، استشعار الحمل) (1) مضخة دائرة إضافية – 145 سم مكعب (كباس، استشعار الحمل)
المكونات (3) مضختان (2) للمروحة – 100 سم مكعب (كباس، مع أدوات تحكم إلكتروني تناسبية) مضختان (2) للمروحة – 100 سم مكعب (كباس، مع أدوات تحكم إلكتروني تناسبية)
المكونات (4) مضختان (2) للشحن – 74 سم مكعب (إزاحة ثابتة) مضختان (2) للشحن – 74 سم مكعب (إزاحة ثابتة)
المكونات (5) منافذ لأخذ العينات المجدولة (S·O·SSM) منافذ لأخذ العينات المجدولة (S·O·SSM)
معدل القدرة (ISO 14396) 1273 حصان 949 كيلووات
الانبعاثات (1) معايير مكافئة لمعايير وكالة حماية البيئة (EPA) الأمريكية من المستوى 2/الاتحاد الأوروبي من المرحلة II معايير مكافئة لمعايير وكالة حماية البيئة (EPA) الأمريكية من المستوى 2/الاتحاد الأوروبي من المرحلة II
معدل القدرة (J1995) 1287 حصان 960 كيلووات
المحرك Cat® 3512C عند 1800 دورة في الدقيقة Cat® 3512C عند 1800 دورة في الدقيقة
الاختيار دوار، مرحلة واحدة، ضغط منخفض 101,9 م³/دقيقة (3600 قدم³/دقيقة) عند 6,9 بار (100 رطل لكل بوصة مربعة)؛ مع وحدة استقبال منخفضة الضغط من أجل ASME/CRN/AU أو CE دوار، مرحلة واحدة، ضغط منخفض 101,9 م³/دقيقة (3600 قدم³/دقيقة) عند 6,9 بار (100 رطل لكل بوصة مربعة)؛ مع وحدة استقبال منخفضة الضغط من أجل ASME/CRN/AU أو CE
Cat 374 EEL - مداسات مزدوجة للاستخدامات في الصخور الصلبة 29.5 بوصة 750 مم
Cat 374 EEL - قوة سحب قضيب الجر 723316 lbf 980686 نيوتن.متر
Cat 374 EEL - مداسات مزدوجة للاستخدامات في الصخور اللينة 35.4 بوصة 900 مم
ملاحظة (1) ثقب عمودي أو بزاوية ثقب عمودي أو بزاوية
نطاق قطر الحفرة 251-381 مم (9,875-15 بوصة) 251-381 مم (9,875-15 بوصة)
سعة السحب لأسفل حتى 110000 رطل 49895 كجم
حمل اللقمة حتى 118719 رطل 53845 كجم
عزم الدوران حتى 15400 lbf 20880 نيوتن.متر
عمق ثقب بدفعة واحدة حتى 65 قدم 19.8 m
عمق ثقب بدفعات متعددة حتى 129 قدم 39.5 m
الخاصية حوامل أنابيب يسرى/يمنى تمسك أنبوب ثقب 9,906 م (32,5 قدمًا) حوامل أنابيب يسرى/يمنى تمسك أنبوب ثقب 9,906 م (32,5 قدمًا)
قطر 324 مم (12,75 بوصة) – حامل أنبوب فردي
– جانب مجمع الغبار فقط
– دفعة واحدة فقط – حامل أنبوب فردي
– جانب مجمع الغبار فقط
– دفعة واحدة فقط
قطر 340 مم (13,375 بوصة) – حامل أنبوب فردي
– جانب مجمع الغبار فقط
– دفعة واحدة فقط – حامل أنبوب فردي
– جانب مجمع الغبار فقط
– دفعة واحدة فقط
قطر 219 مم (8,625 بوصات) – حامل أنابيب مزدوج، الجانب الأيسر والأيمن
– مناسب للدفعة الواحدة والدفعات المتعددة
– لودر أساسي عند 29,68 م (97,4 قدمًا)
– لودر ثانوي عند 39,59 م (129,9 قدم) – حامل أنابيب مزدوج، الجانب الأيسر والأيمن
– مناسب للدفعة الواحدة والدفعات المتعددة
– لودر أساسي عند 29,68 م (97,4 قدمًا)
– لودر ثانوي عند 39,59 م (129,9 قدم)
قطر 273 مم (10,75 بوصات) – حامل أنابيب مزدوج، الجانب الأيسر والأيمن
– مناسب للدفعة الواحدة والدفعات المتعددة
– لودر أساسي عند 29,68 م (97,4 قدمًا)
– لودر ثانوي عند 39,59 م (129,9 قدم) – حامل أنابيب مزدوج، الجانب الأيسر والأيمن
– مناسب للدفعة الواحدة والدفعات المتعددة
– لودر أساسي عند 29,68 م (97,4 قدمًا)
– لودر ثانوي عند 39,59 م (129,9 قدم)
قطر 235 مم (9,25 بوصة) – حامل أنابيب مزدوج، الجانب الأيسر والأيمن
– مناسب للدفعة الواحدة والدفعات المتعددة
– لودر أساسي عند 29,68 م (97,4 قدمًا)
– لودر ثانوي عند 39,59 م (129,9 قدم) – حامل أنابيب مزدوج، الجانب الأيسر والأيمن
– مناسب للدفعة الواحدة والدفعات المتعددة
– لودر أساسي عند 29,68 م (97,4 قدمًا)
– لودر ثانوي عند 39,59 م (129,9 قدم)
قبضة متغيرة – 219، 235، 273 مم (8,625، 9,25، 10,75 بوصات)
– 324، 340 مم (12,75، 13،375 بوصة) – 219، 235، 273 مم (8,625، 9,25، 10,75 بوصات)
– 324، 340 مم (12,75، 13،375 بوصة)
جلبة سطح دوارة أحادية القطعة، محدد موضع الأنابيب، مفتاح ربط للسطح، أنبوب لقمة، مانع تسرب ماسحة الأنابيب – 219 مم (8,625 بوصات)
– 235 مم (9,25 بوصات)
– 273 مم (10,75 بوصات)
– 324 مم (12,75 بوصة)
– 340 مم (13,375 بوصة) – 219 مم (8,625 بوصات)
– 235 مم (9,25 بوصات)
– 273 مم (10,75 بوصات)
– 324 مم (12,75 بوصة)
– 340 مم (13,375 بوصة)
ممتص صدمات مع مهايئ أنابيب علوي - متوفر في المجموعة القياسية والفاخرة – 219 مم (8,625 بوصات)
– 235 مم (9,25 بوصات)
– 273 مم (10,75 بوصات)
– 324 مم (12,75 بوصة)
– 340 مم (13,375 بوصة) – 219 مم (8,625 بوصات)
– 235 مم (9,25 بوصات)
– 273 مم (10,75 بوصات)
– 324 مم (12,75 بوصة)
– 340 مم (13,375 بوصة)
الكابينة - الفاخرة – تشتمل على مقعد من الجلد مزود بمسخن وفتحات تهوية، ونظام تعليق للخدمة الشاقة، وزجاج نوافذ مزدوج الألواح
– حيز تخزين إضافي بالإضافة إلى ماسحات للزجاج الأمامي والخلفي
– وقاء قابل للفك لنافذة ماكينة الثقب بالإضاءة إلى وقاء للنافذة الأمامية ومقعد مدرب – تشتمل على مقعد من الجلد مزود بمسخن وفتحات تهوية، ونظام تعليق للخدمة الشاقة، وزجاج نوافذ مزدوج الألواح
– حيز تخزين إضافي بالإضافة إلى ماسحات للزجاج الأمامي والخلفي
– وقاء قابل للفك لنافذة ماكينة الثقب بالإضاءة إلى وقاء للنافذة الأمامية ومقعد مدرب
كابينة - قياسية – يشتمل على مقعد قماشي، وزجاج نافذة أحادية اللوحة، وستائر، وماسحة للزجاج الأمامي لنافذة ماكينة الثقب، وواقٍ قابل للفك لنافذة ماكينة الثقب، ومقعد للمدرب – يشتمل على مقعد قماشي، وزجاج نافذة أحادية اللوحة، وستائر، وماسحة للزجاج الأمامي لنافذة ماكينة الثقب، وواقٍ قابل للفك لنافذة ماكينة الثقب، ومقعد للمدرب
مجموعة الخدمة - قياسية – تعبئة سريعة للوقود والمياه فقط
– نظام التشحيم التلقائي – تعبئة سريعة للوقود والمياه فقط
– نظام التشحيم التلقائي
مجموعة الخدمة - المتميزة مركز الخدمة لتصريف مواد التشحيم وتعبئتها
– التعبئة السريعة للوقود والمياه
– ونظام التشحيم التلقائي مركز الخدمة لتصريف مواد التشحيم وتعبئتها
– التعبئة السريعة للوقود والمياه
– ونظام التشحيم التلقائي
نظام حقن المياه 600 جالون (أمريكي) 2271 لتر
نظام حقن مياه، سعة الخزانات الإجمالية كبيرة الحجم 1400 جالون (أمريكي) 5299 لتر
نظام حقن مياه، سعة الخزانات الإجمالية كبيرة الحجم (ملاحظة 1) خزان مثبت أسفل السطح بسعة 2271 لتر (600 جالون) خزان مثبت أسفل السطح بسعة 2271 لتر (600 جالون)
نظام حقن المياه (ملاحظة 1) خزان أسفل السطح خزان أسفل السطح
نظام حقن للمياه/تجميع الغبار الجاف 600 جالون (أمريكي) 2271 لتر
نظام حقن مياه، سعة الخزانات الإجمالية كبيرة الحجم (ملاحظة 2) خزان مثبت أعلى السطح بسعة 3028 لتر (800 جالون) خزان مثبت أعلى السطح بسعة 3028 لتر (800 جالون)
نظام حقن المياه (ملاحظة 2) تعبئة سريعة تعبئة سريعة
نظام حقن للمياه/تجميع الغبار الجاف (ملاحظة 2) تعبئة سريعة تعبئة سريعة
نظام حقن للمياه/تجميع الغبار الجاف (ملاحظة 1) خزان أسفل السطح خزان أسفل السطح
نظام حقن للمياه/تجميع الغبار الجاف (ملاحظة 3) تجميع الغبار الجاف 204 م³/دقيقة (7200 قدم³/دقيقة) تجميع الغبار الجاف 204 م³/دقيقة (7200 قدم³/دقيقة)
نظام حقن مياه، سعة الخزانات الإجمالية كبيرة الحجم (ملاحظة 3) تعبئة سريعة تعبئة سريعة
ملاحظة (2) ست (6) بطاريات لكل واحدة، محكومة
– لازمة لمجموعات التحكم الذاتي الكامل/شبه الكامل ست (6) بطاريات لكل واحدة، محكومة
– لازمة لمجموعات التحكم الذاتي الكامل/شبه الكامل
ملاحظة (1) أربع بطاريات (4) لكل واحدة، محكمة ضد التسريب أربع بطاريات (4) لكل واحدة، محكمة ضد التسريب
المكونات (6) نظام Product Link™ نظام Product Link™
المكونات (5) أدوات التحكم الكهربائية اللازمة لأداء وظائف الثقب، والنقل في الأنفاق، والتسوية، علاوة على الوظائف الإضافية أدوات التحكم الكهربائية اللازمة لأداء وظائف الثقب، والنقل في الأنفاق، والتسوية، علاوة على الوظائف الإضافية
النوع (1) إمكانية تركيب الراديو لإجراء الاتصالات والاستمتاع بمحطات الراديو إمكانية تركيب الراديو لإجراء الاتصالات والاستمتاع بمحطات الراديو
النوع (2) نظام Terrain for Drilling مدمج متكامل مع أسلاك وعدة توصيل نظام Terrain for Drilling مدمج متكامل مع أسلاك وعدة توصيل
المكونات (1) مساعد الثقب/ثقب تلقائي في دفعة واحدة مساعد الثقب/ثقب تلقائي في دفعة واحدة
المكونات (2) مساعد الثقب/ثقب تلقائي في دفعات متعددة مساعد الثقب/ثقب تلقائي في دفعات متعددة
المكونات (3) مقياس عمق الثقب مقياس عمق الثقب
المكونات (4) استواء تلقائي، وسحب الرافعات تلقائيًا، ورفع السارية وخفضها تلقائيًا استواء تلقائي، وسحب الرافعات تلقائيًا، ورفع السارية وخفضها تلقائيًا
الارتفاع والسارية مرفوعة 87.6 قدم 26.7 m
الارتفاع والسارية منخفضة 21.7 قدم 6.6 m
الطول والسارية منخفضة 92.9 قدم 28.3 m
ملاحظة *طول السارية وهي مرفوعة أثناء العمل مع المنصة المثبتة بمسامير يضيف 1,2 م (4 أقدام) لإجمالي 15,9 م (52,1 قدمًا) *طول السارية وهي مرفوعة أثناء العمل مع المنصة المثبتة بمسامير يضيف 1,2 م (4 أقدام) لإجمالي 15,9 م (52,1 قدمًا)
عرض العمل (الطرف غير المخصص للثقب) 19.9 قدم 6.06 m
عرض العمل (الطرف المخصص للثقب) 22.6 قدم 6.89 m
طول الشحن فقط للسارية 82.8 قدم 25.24 m
طول العمل مع رفع السارية* 48.1 قدم 14.7 m
السارية فقط 88184 رطل 40000 كجم
بدون السارية 225533 رطل 102300 كجم
نطاق وزن العمل 142300 كجم (313717 رطل) 142300 كجم (313717 رطل)
الملحقة (1) مؤشر تعشيق/فصل تعشيق لمحدد موضع الأنابيب (الموازن)، وقفل مؤشر تعشيق/فصل تعشيق لمحدد موضع الأنابيب (الموازن)، وقفل
الملحقة (2) ماسك أنابيب واحد هيدروليكي ماسك أنابيب واحد هيدروليكي
الملحقة (3) دعامة للأنبوب الهيدروليكي في الجزء العلوي من السارية دعامة للأنبوب الهيدروليكي في الجزء العلوي من السارية

MD6380 المعدات القياسية

طباعة

مجموعة نقل الحركة

  • خزان مستقبل من أجل ASME/CRN/AU أو خزان مستقبل CE

الكابينة

  • الكابينة القياسي
    – – تشتمل على مقعد قماشي، وزجاج نافذة أحادية اللوحة، وستائر، وماسحة للزجاج الأمامي لنافذة ماكينة الثقب، وواقٍ قابل للفك لنافذة ماكينة الثقب، ومقعد للمدرب
  • فتحة رؤية لرؤية الثقب
  • إضاءة LED

أدوات التحكم

  • مؤشر عمق الثقب الأساسي والأقفال

نظام PRODUCT LINK/نظام TERRAIN

  • نظام Product Link (خلوي)

السارية

  • بدون وصول للسارية/درابزين فقط

لودر أنابيب (اختر واحدًا)

  • قطر 219 مم (8,625 بوصات)
    – حامل ثنائي الأنبوب
    – مناسب للدفعة الواحدة والدفعات المتعددة
  • قطر 235 مم (9,25 بوصات)
    – حامل ثنائي الأنبوب
    – مناسب للدفعة الواحدة والدفعات المتعددة
  • قطر 273 مم (10,75 بوصات)
    – حامل ثنائي الأنبوب
    – مناسب للدفعة الواحدة والدفعات المتعددة
  • قطر 324 مم (12,75 بوصة)
    – حامل أنبوب فردي
    – جانب مجمع الغبار فقط
    – دفعة واحدة فقط
  • قطر 340 مم (13,375 بوصة)
    – حامل أنبوب فردي
    – جانب مجمع الغبار فقط
    – دفعة واحدة فقط

أنبوب علوي/أنبوب امتصاص صدمات (اختر واحدًا)

  • قياسي 219 مم (8,625 بوصات)
  • قياسي 235 مم (9,25 بوصات)
  • قياسي 273 مم (10,75 بوصات)
  • قياسي 324 مم (12,75 بوصة)
  • قياسي 340 مم (13,375 بوصة)

مجموعات الأدوات (اختر واحدًا)

  • 219 مم (8,625 بوصة)
    – جلبة سطح دوارة أحادية القطعة، محدد موضع الأنابيب، مفتاح ربط للسطح، أنبوب لقمة، مانع تسرب ماسحة الأنابيب
  • 235 مم (9,25 بوصة)
    – جلبة سطح دوارة أحادية القطعة، محدد موضع الأنابيب، مفتاح ربط للسطح، أنبوب لقمة، مانع تسرب ماسحة الأنابيب
  • 273 مم (10,75 بوصة)
    – جلبة سطح دوارة أحادية القطعة، محدد موضع الأنابيب، مفتاح ربط للسطح، أنبوب لقمة، مانع تسرب ماسحة الأنابيب
  • 324 مم (12,75 بوصة)
    – جلبة سطح دوارة أحادية القطعة، محدد موضع الأنابيب، مفتاح ربط للسطح، أنبوب لقمة، مانع تسرب ماسحة الأنابيب
  • 340 مم (13,375 بوصة)
    – جلبة سطح دوارة أحادية القطعة، محدد موضع الأنابيب، مفتاح ربط للسطح، أنبوب لقمة، مانع تسرب ماسحة الأنابيب

مفتاح الفصل الهيدروليكي متغير القبضة (اختر واحدًا)

  • نطاق القبضة
    – 219، 235، 273 مم (8,625، 9,25، 10,75 بوصات)
  • نطاق القبضة
    – 324، 340 مم (12,75، 13,375 بوصة)

أنبوب الثقب – الطول 9,9 م (32,5 قدمًا)

  • بدون مشحمة حزوز أنابيب

مجموعة لقم مخروط ثلاثي (اختر واحدًا)

  • سلة لقم هيدروليكية

مجموعات الخدمة/نظام السائل

  • تعبئة سريعة قياسية للوقود والمياه فقط، نظام التشحيم التلقائي

الاعتبارات الإقليمية/المناخية

  • ضغط منخفض لخزان مستقبل الهواء (ASME/CRN/AU) أو
  • ضغط منخفض لخزان مستقبل الهواء (CE)
  • أربع (4) بطاريات
  • مستوى الجو 1
    – زيوت تشحيم وسوائل قياسية
    – مع نطاق درجة حرارة –1 درجة مئوية (30 درجة فهرنهايت) إلى 52 درجة مئوية (125 درجة فهرنهايت)
  • شهادات CE

الإطار/السطح

  • بدون صندوق تخزين أدوات (غطاء فقط)
  • بدون رافعة مثلثة (غطاء فقط)

إخماد الغبار

  • حقن المياه فقط (بخلاف مجمع الغبار)
    – خزان أسفل السطح بسعة 2271 لتر (600 جالون)

الهيكل السفلي (اختر واحدًا)

  • مداسات مزدوجة 750 مم (29,5 بوصة) للاستخدامات في الصخور الصلبة أو
  • مداسات مزدوجة 900 مم (35,4 بوصة) للاستخدامات في الصخور اللينة

MD6380 المعدات الاختيارية

طباعة

الكابينة

  • الكابينة المتميزة
    – تشتمل على مقعد من الجلد مزود بمسخن وفتحات تهوية، ونظام تعليق للخدمة الشاقة، وزجاج نوافذ مزدوج الألواح
    – حيز تخزين إضافي بالإضافة إلى ماسحات للزجاج الأمامي والخلفي، وقاء قابل للفك لنافذة ماكينة الثقب بالإضاءة إلى وقاء للنافذة الأمامية ومقعد مدرب
  • نظام الوصول لسقف الكابينة (يشتمل على سلم وقفص وقضبان)
  • مصابيح للترام (المقدمة والكابينة)

أدوات التحكم

  • مساعد الثقب التلقائي
    – ثقب تلقائي بدفعة واحدة
  • مساعد الثقب التلقائي
    – ثقب تلقائي بدفعات متعددة
  • مانومتر/مقياس ضغط
  • الانتقال عن بُعد

نظام PRODUCT LINK/نظام TERRAIN

  • نظام Product Link (بالقمر الصناعي)
  • نظام Product Link (مزدوج)
  • نظام Terrain (التوجيه)

السارية

  • ترتيب الوصول للسارية
    – يشتمل على درجات، ودرابزينات، ومنصات هبوط، وممر
  • مشحمة حزوز أنابيب ثقب
  • نظام تشحيم الأدوات
    – المخروط الثلاثي الدوار، 113,5 لتر (30 جالونًا)
  • مصباح تحذير وامض لخلوص السارية
  • مجموعة رافعة علوية
    – تشتمل على كابل وخطاف بالإضافة إلى وحدة تحكم عن بُعد

أنبوب علوي/أنبوب امتصاص صدمات (اختر واحدًا)

  • متميزة 219 مم (8,625 بوصات)
  • 235 مم (9,25 بوصة) متميز
  • متميز 273 مم (10,75 بوصات)
  • متميز 324 مم (12,75 بوصة)
  • 340 مم (13,375 بوصة) متميز

أنبوب الثقب – الطول 9,9 م (32,5 قدمًا)

  • قطر 219 مم (8,625 بوصات)
  • قطر 235 مم (9,25 بوصة)
  • قطر 273 مم (10,75 بوصات)
  • قطر 324 مم (12,75 بوصة)
  • قطر 340 مم (13,375 بوصة)
  • مشحمة حزوز أنابيب

مجموعة لقم مخروط ثلاثي (اختر واحدًا)

  • لقمة مخروط 9,875 بوصة (251 مم)
  • لقمة مخروط ثلاثي 10,625 بوصات (270 مم)
  • لقمة مخروط ثلاثي 12,25 بوصة (311 مم)
  • لوحة قفل اللقمة 251 مم (9,875 بوصات)
  • لوحة قفل اللقمة 270 مم (10,625 بوصات)
  • لوحة قفل اللقمة 311 مم (12,25 بوصة)
  • لوحة قفل اللقمة 349 مم (13,75 بوصة)
  • لوحة قفل اللقمة 381 مم (15 بوصة)

أدوات الخدمة

  • دلو رفع 152 مم (6 بوصات) BECO لأنبوب 194‑235 مم (7,625-9,25 بوصات)
  • دلو رفع 203 مم (8 بوصات) BECO لأنبوب 273‑324 مم (10,75-12,75 بوصة)
  • دلو رفع 254 مم (10 بوصات) BECO لأنبوب 340 مم (13,375 بوصة)
  • دلو رفع 168 مم (6,625 بوصات)، حز عادي API للقمة مخروط ثلاثي 251-349 مم (9,875‑13,75 بوصة)
  • دلو رفع 178 مم (7,0 بوصات)، حز عادي API للقمة مخروط ثلاثي 381 مم (15 بوصة)
  • أداة احتجاز جلبة (أنبوب 8,625-10,75 بوصات) (أسطح مستوية 6 بوصات، و7 بوصات، و7,8 بوصات)
  • أداة احتجاز جلبة (أنبوب 12,75-13,378 بوصة) (أسطح مستوية 10,5 بوصات و11,38 بوصة)

مجموعات الخدمة/نظام السائل

  • متميزة مع مركز خدمة لتصريف مواد التشحيم وتعبئتها؛ نظام التشحيم التلقائي، التعبئة السريعة للوقود والمياه

الاعتبارات الإقليمية/المناخية

  • ست (6) بطاريات (لازمة لمجموعات التحكم الذاتي)
  • مستوى الجو 2
    – سوائل ومواد تشحيم للقطب الشمالي
    – درجة الحرارة التي تقل حتى –18 درجة مئوية (–0.4 درجة فهرنهايت)

الإطار/السطح

  • صندوق تخزين للأدوات
  • قاعدة رافعة مثلثة فقط
  • خطوط تصريف وفوهة (مع طرف مبرد سريع التوصيل وسطح ماكينة ثقب)

إخماد الغبار

  • حقن المياه ومُجمِّع الغبار
    – خزان أسفل السطح 2271 لتر (600 جالون)
    – تجميع الغبار الجاف 204 م³/دقيقة (7,200 أقدام³/دقيقة)
  • نظام حقن مياه عالي السعة
    – 5299 لتر (1400 جالون)
    • خزان مثبت أسفل السطح 2271 لتر (600 جالون) وخزان مثبت أعلى السطح 3028 لتر (800 جالون)
  • الروافع الهيدروليكية لستائر الغبار
    – ستائر الغبار الأمامية والخلفية (يوصى باستخدامها مع مُجمِّع الغبار)
  • نظام رش الترام

التكنولوجيا والخدمات المتوافقة

الاستفادة من البيانات والمبادئ الأمنية المتصلة لشركة Caterpillar لتحسين الكفاءات، وزيادة الإنتاجية، وجعل أعمالك أكثر ربحية.

1 - 8 من 9 Items العناصر
السابق التالي

نظام Cat® MineStar Fleet هو أفضل مصدر منفرد لمعلومات إدارة أسطول الماكينات. نظام متكامل لمراقبة أسطول الماكينات وإدارته، ويمكن استخدامه مع أي ماكينة أو نظام لقياس كل جانب من جوانب عملية التشغيل وإدارته وتعظيم الفائدة منه، بغض النظر عن حجمه أو نوعه. يوفر نظام Fleet متابعة في الوقت الفعلي لمدة الدورة، والحمولة الصافية، وغيرها من معاملات التشغيل الرئيسية. وهو يراقب مواقع الماكينات وحركة المواد ويصدر تنبيهات في حالة الانحراف عن المسار لضمان نقل المواد إلى الموقع الصحيح.

استكشاف التكنولوجيا
1 - 8 من 9 Items العناصر
السابق التالي

من خلال المراقبة المنتظمة لحالة الماكينة، يمكن للمناجم أن تُطبِّق نهجًا أكثر استباقية للصيانة والإصلاح. وتُعدُّ بيانات حالة المعدات عنصرًا رئيسيًا يُسهم في هذا النهج. وتساعد البيانات المناجم في اكتشاف مشاكل المعدات مبكرًا قبل تعطّلها.

إنّ الوصول إلى البيانات الصحيحة في الوقت المناسب أمر بالغ الأهمية لتحسين الذكاء التشغيلي والتحليل التنبؤي لحالة الماكينة. ويُساعدك نظام Cat® MineStar™ Health في ذلك من خلال توصيلك بماكيناتك وتزويدك بتلك المعلومات المهمة. تتكون مجموعة MineStar Health من أدوات تمكين الاتصال التي تقوم بجمع بيانات المعدات وتحويلها ونقلها؛ ومن تطبيقات تعرض بيانات المعدات رسوميًا وتُحلِّلها وتُبلغ عن حالتها.

استكشاف التكنولوجيا
1 - 8 من 9 Items العناصر
السابق التالي

يوفر نظام Cat® MineStar™ Command for drilling حفرًا فعالاً من حيث التكلفة وعالي الدقة من خلال الأتمتة — مما سيؤدي في النهاية إلى تقليل تكاليف التشغيل، وزيادة الأمان، وتحسين الإنتاجية. ويضمن نظام Command for drilling أن يتم تحديد موضع كل ثقب بدقة، وأن يتم حفره إلى العمق المناسب والزاوية المناسبة، والقدرة على البقاء حتى لحظة التفجير. وهناك مجموعة من الإمكانات تتيح لمديري المواقع تكوين نظام الحفر وأتمتته وفقًا لميزانياتهم واحتياجاتهم. وابتداءً من التخطيط للحفر المسبق وحتى الشروع في التفجير، يؤثر نظام Command على هامش الأرباح طوال الطريق مرورًا بماكينة السحق وماكينة التفريز.

استكشاف التكنولوجيا
1 - 8 من 9 Items العناصر
السابق التالي

يبدأ التعدين الفعال بالحفر الدقيق. وهذا يعني حفر كل ثقب بدقة حسب التخطيط، وبالزاوية السليمة، وبالعمق الصحيح. يوفر نظام Cat® MineStar™ Terrain for drilling إرشادات دقيقة تساعد المشغلين على إكمال الأنماط بدقة وإنتاجية. كما أنه يحقق مكاسب أخرى أيضًا من خلال تحسين مستوى السلامة وخفض التكاليف وتسجيل البيانات عن التقسيم الطبقي المحفور للمساعدة على التخطيط للانفجارات وتحسين عملية التكسير. وهو يعمل مع جميع ماركات المثاقب ويتواصل بسلاسة مع نظام MineStar وأنظمة إدارة المناجم الأخرى.

استكشاف التكنولوجيا

الكتيبات الترويجية للمنتجات وغير ذلك الكثير جاهزة للتنزيل!

قم بجولة افتراضي تفاعلية على المنتجات لاستكشاف الخصائص والفوائد الرائعة لـ MD6380

بدء جولتك مع MD6380
close

معرض الوسائط

ماكينة الثقب الدوارة MD6380

ماكينة الثقب الدوارة MD6380

ماكينة الثقب الدوارة MD6380

ماكينة الثقب الدوارة MD6380

ماكينة الثقب الدوارة MD6380

ماكينة الثقب الدوارة MD6380

ماكينة الثقب الدوارة MD6380

ماكينة الثقب الدوارة MD6380

ماكينة الثقب الدوارة MD6380

ماكينة الثقب الدوارة MD6380

ماكينة الثقب الدوارة MD6380

ماكينة الثقب الدوارة MD6380

ماكينة الثقب الدوارة MD6380

ماكينة الثقب الدوارة MD6380

ماكينة الثقب الدوارة MD6380

ماكينة الثقب الدوارة MD6380

ماكينة الثقب الدوارة MD6380

ماكينة الثقب الدوارة MD6380

ماكينة الثقب الدوارة MD6380

ماكينة الثقب الدوارة MD6380

ماكينة الثقب الدوارة MD6380
ماكينة الثقب الدوارة MD6380
ماكينة الثقب الدوارة MD6380
ماكينة الثقب الدوارة MD6380
ماكينة الثقب الدوارة MD6380
ماكينة الثقب الدوارة MD6380
ماكينة الثقب الدوارة MD6380
ماكينة الثقب الدوارة MD6380
ماكينة الثقب الدوارة MD6380
ماكينة الثقب الدوارة MD6380

فيديو عرض عام للموديل Cat MD6380

فيديو عرض عام للموديل Cat MD6380

360 View
360 View
360 View

انظر كيف يقارن MD6380 بالمنتجات التي تتم مقارنتها بشكل متكرر.

ماكينات الثقب
مختار
MD6380
MD6380
قدرة السحب لأسفل
حتى 49895 كجم (110000 رطل)
حتى 49895 كجم (110000 رطل)
قطر الحفرة
251-381 مم (9,875-15 بوصة)
251-381 مم (9,875-15 بوصة)
المحرك
Cat® 3512C
Cat® 3512C
ماكينات الثقب
MD6640
MD6640
حمل اللقمة
حتى 64000 كجم (حتى 141096 رطل)
حتى 64000 كجم (حتى 141096 رطل)
قطر الحفرة
244 - 406 مم (9,6 - 16 بوصة)
244 - 406 مم (9,6 - 16 بوصة)
المحرك
موتور الحث بالتيار المتردد - بعمودين 522-746 كيلووات (600 hp)
موتور الحث بالتيار المتردد - بعمودين 522-746 كيلووات (600 hp)
عرض التفاصيل
ماكينات الثقب
MD6310
MD6310
قدرة السحب لأسفل
حتى 39009 كجم (حتى 86000 رطل)
حتى 39009 كجم (حتى 86000 رطل)
قطر الحفرة
229-311 مم (9-12,25 بوصة)
229-311 مم (9-12,25 بوصة)
المحرك
Cat® C32B
Cat® C32B
عرض التفاصيل
