الحفار الصغير 303.5 CR

الحفارات الصغيرة 303.5 CR

طلب عرض أسعار البحث عن وكيل

المواصفات الرئيسية

صافي القدرة
23.6 حصان
17.6 كيلووات
الوزن التشغيلي
9239 رطل
4190 كجم
عمق الحفر
122.4 بوصة
3110 مم

عرض عام

حفارات صغيرة مستوحاة من عملائنا

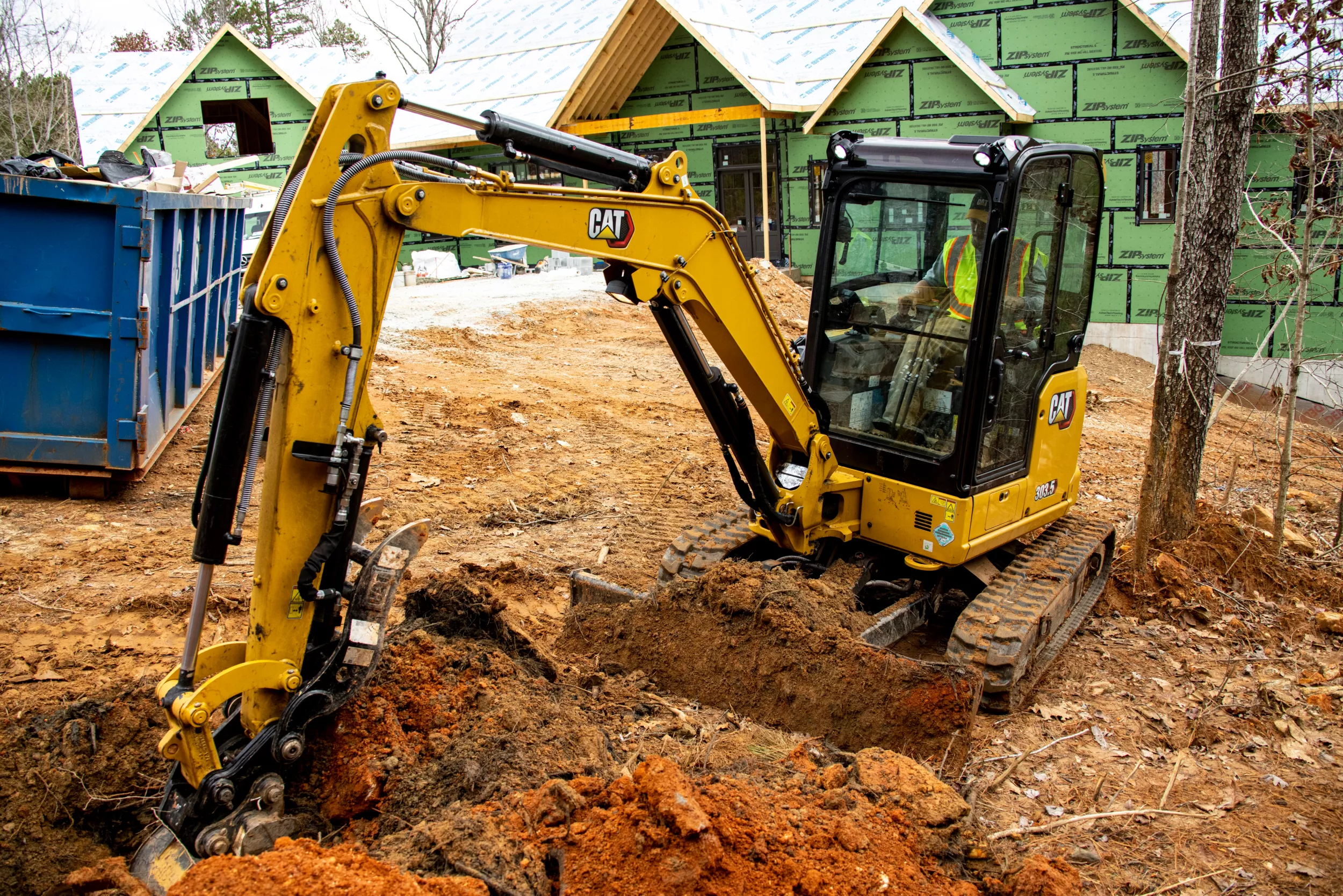

يمتاز الحفار الهيدروليكي الصغير Cat® 303.5 CR بقدرته وأدائه العالي رغم حجمه الصغير لمساعدتك على العمل في نطاق كبير من التطبيقات.

الفوائد

4 الخصائص الأولى في الصناعة

خصائص Cat الحصرية في حفار صغير

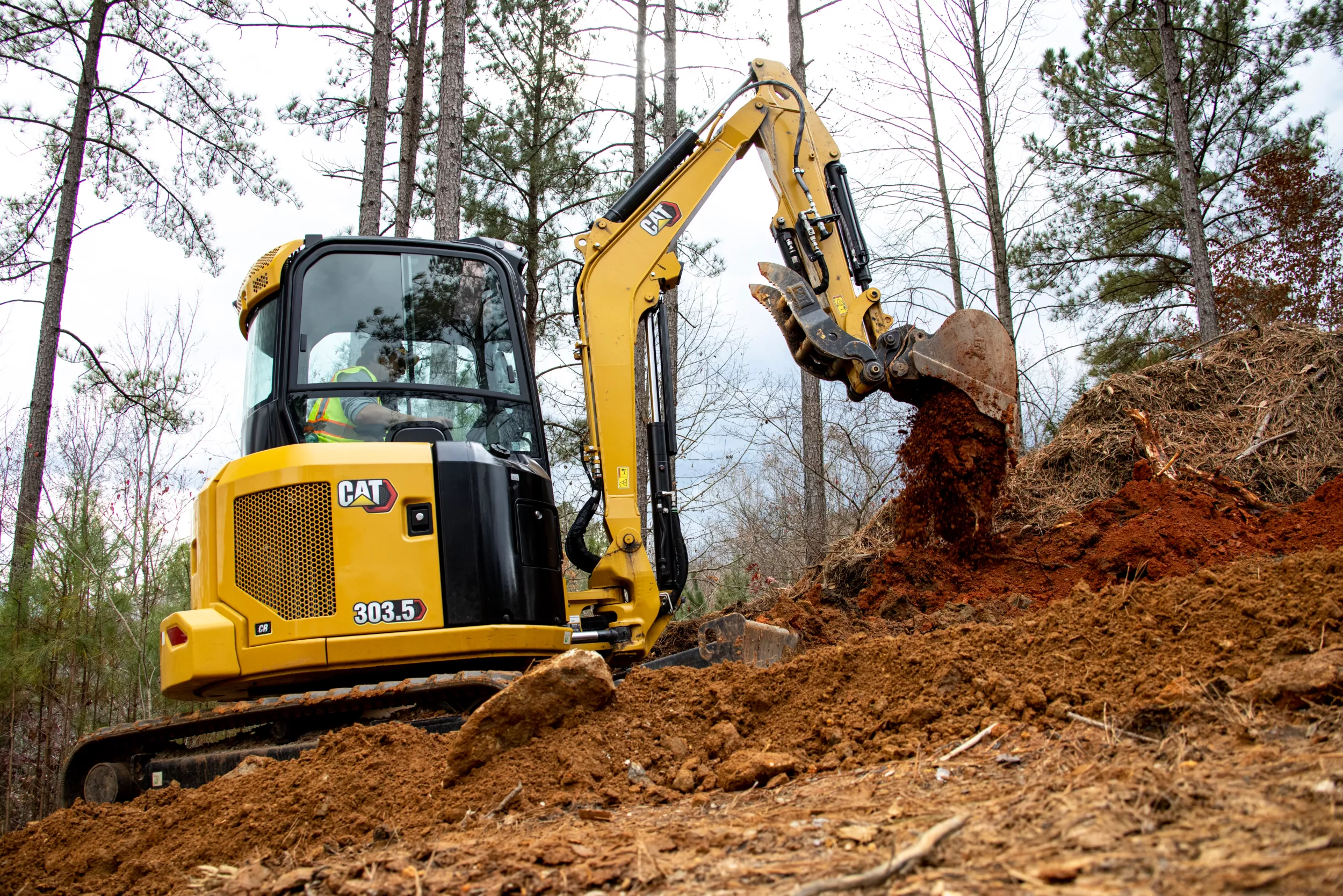

ما يصل إلى 5% تقليل إجمالي تكاليف الامتلاك

مع قطع غيار أكثر شيوعًا، وتكاليف إصلاح أقل، وكابينة قابلة للإمالة لأعلى

ما يصل إلى 10% أداء أعلى

مع إعدادات قابلة للبرمجة للمشغل وأوقات دورات أسرع

مواصفات المنتج لـ 303.5 CR

صافي القدرة 23.6 حصان 17.6 كيلووات
موديل المحرك C1.7 C1.7
التجويف 3.3 بوصة 84 مم
صافي القدرة عند 2200 دورة في الدقيقة - وكالة حماية البيئة (EPA) الأمريكية من المستوى 4 النهائي/الاتحاد الأوروبي (EU) من المرحلة V - ISO 9249/EEC 80/1269 23.6 حصان 17.6 كيلووات
الإزاحة 104 بوصة³ 1.7 l
ملاحظة يتم اختبار صافي القدرة حسب ISO 9249 و80/1269/EEC. يتم اختبار صافي القدرة حسب ISO 9249 و80/1269/EEC.
إجمالي القدرة - 2400 دورة في الدقيقة - SAE J1995 24.7 حصان 18.4 كيلووات
الانبعاثات يفي بمعايير الانبعاثات الخاصة بوكالة حماية البيئة (EPA) الأمريكية من المستوى 4 النهائي والاتحاد الأوروبي (EU) من المرحلة V. يفي بمعايير الانبعاثات الخاصة بوكالة حماية البيئة (EPA) الأمريكية من المستوى 4 النهائي والاتحاد الأوروبي (EU) من المرحلة V.
ملاحظة (2) صافي القدرة المعلن عنها هي القدرة المتوفرة عند الحدافة عندما يكون المحرك بالسرعة والقدرة المقدرتين عند تركيب المحرك بشرط التهيئة في المصنع مع المروحة، ونظام سحب الهواء، ونظام العادم، ومولد التيار المتردد بأدنى حمل له. صافي القدرة المعلن عنها هي القدرة المتوفرة عند الحدافة عندما يكون المحرك بالسرعة والقدرة المقدرتين عند تركيب المحرك بشرط التهيئة في المصنع مع المروحة، ونظام سحب الهواء، ونظام العادم، ومولد التيار المتردد بأدنى حمل له.
الشوط 3.9 بوصة 100 مم
الوزن التشغيلي 9239 رطل 4190 كجم
الحد الأدنى للوزن التشغيلي بالمظلة* 7673 رطل 3480 كجم
الاتحاد الأوروبي: وزن لوحة CE مع الكابينة*** 8004 رطل 3630 كجم
ملاحظة (3) ***يعتمد وزن لوحة CE على ضبط الاتحاد الأوروبي الأكثر شيوعًا. يشتمل على مشغل بوزن 75 كجم (165 رطل) وخزان وقود ممتلئ وباستثناء الجرافة. ***يعتمد وزن لوحة CE على ضبط الاتحاد الأوروبي الأكثر شيوعًا. يشتمل على مشغل بوزن 75 كجم (165 رطل) وخزان وقود ممتلئ وباستثناء الجرافة.
الحد الأقصى للوزن التشغيلي بالكابينة** 9239 رطل 4190 كجم
الحد الأقصى للوزن التشغيلي بالمظلة** 8930 رطل 4050 كجم
الاتحاد الأوروبي: وزن لوحة CE مع المظلة*** 7784 رطل 3530 كجم
الحد الأدنى للوزن التشغيلي بالكابينة* 7982 رطل 3620 كجم
ملاحظة (1) * يعتمد الحد الأدنى للوزن على وجود جنازير مطاطية مثبتة، ووجود المشغل، وامتلاء خزان الوقود، ووجود الذراع القياسية، والشفرة والجرافة، وعدم وجود ثقل الموازنة. * يعتمد الحد الأدنى للوزن على وجود جنازير مطاطية مثبتة، ووجود المشغل، وامتلاء خزان الوقود، ووجود الذراع القياسية، والشفرة والجرافة، وعدم وجود ثقل الموازنة.
ملاحظة (2) **يعتمد الحد الأقصى للوزن على وجود جنازير فولاذية، ومشغل، وامتلاء خزان الوقود بالكامل، وذراع طويلة، وشفرة، وجرافة، وثقل موازنة إضافي. **يعتمد الحد الأقصى للوزن على وجود جنازير فولاذية، ومشغل، وامتلاء خزان الوقود بالكامل، وذراع طويلة، وشفرة، وجرافة، وثقل موازنة إضافي.
عمق الحفر 122.4 بوصة 3110 مم
عرض المداس/سير الجنزير 11.8 بوصة 300 مم
الحد الأقصى للوصول 216.9 بوصة 5510 مم
عرض الجنزير الإجمالي 70.1 بوصة 1780 مم
أقصى عمق للشفرة 21.1 بوصة 535 مم
تأرجح المؤخرة بدون ثقل موازنة 35 بوصة 890 مم
طول الذراع 61.4 بوصة 1560 مم
محمل التأرجح - الارتفاع 22.2 بوصة 565 مم
تأرجح ذراع الرافعة - لليسار 640 مم 25.2 °
طول الشحن الإجمالي* 190.9 بوصة 4850 مم
أقصى امتداد - مستوى الأرض 211.8 بوصة 5380 مم
أقصى خلوص تفريغ 141.7 بوصة 3600 مم
تأرجح المؤخرة مع ثقل موازنة 37.8 بوصة 960 مم
ارتفاع الشحن الإجمالي 97.6 بوصة 2480 مم
ملاحظة *يعتمد إجمالي طول الشحن على موضع الشفرة أثناء الشحن. *يعتمد إجمالي طول الشحن على موضع الشفرة أثناء الشحن.
وصول ذراع الرافعة 73.2 بوصة 1860 مم
أقصى ارتفاع للحفر 197.6 بوصة 5020 مم
الجدار الرأسي 94.1 بوصة 2390 مم
ارتفاع ذراع الرافعة - وضع الشحن 68.9 بوصة 1750 مم
أقصى ارتفاع للشفرة 15.2 بوصة 385 مم
طول الهيكل السفلي الإجمالي 87.4 بوصة 2220 مم
تأرجح ذراع الرافعة - لليمين 34.3 ° 870 مم
الخلوص الأرضي 12.2 بوصة 310 مم
الارتفاع 13.8 بوصة 350 مم
العرض 70.1 بوصة 1780 مم
تأرجح ذراع الرافعة - لليمين 34.3 ° 870 مم
تأرجح المؤخرة مع ثقل موازنة 37.8 بوصة 960 مم
طول الذراع 49.6 بوصة 1260 مم
أقصى امتداد - مستوى الأرض 202 بوصة 5130 مم
تأرجح ذراع الرافعة - لليسار 25.2 ° 640 مم
الحد الأقصى للوصول 207.5 بوصة 5270 مم
عرض المداس/سير الجنزير 11.8 بوصة 300 مم
أقصى خلوص تفريغ 137.4 بوصة 3490 مم
محمل التأرجح - الارتفاع 22.2 بوصة 565 مم
ارتفاع ذراع الرافعة - وضع الشحن 59.8 بوصة 1520 مم
ارتفاع الشحن الإجمالي 97.6 بوصة 2480 مم
طول الشحن الإجمالي* 189 بوصة 4800 مم
وصول ذراع الرافعة 69.3 بوصة 1760 مم
ملاحظة *يعتمد إجمالي طول الشحن على موضع الشفرة أثناء الشحن. *يعتمد إجمالي طول الشحن على موضع الشفرة أثناء الشحن.
تأرجح المؤخرة مع ثقل موازنة إضافي 39.6 بوصة 1005 مم
أقصى ارتفاع للحفر 193.7 بوصة 4920 مم
الجدار الرأسي 88.6 بوصة 2250 مم
عمق الحفر 110.6 بوصة 2810 مم
طول الهيكل السفلي الإجمالي 87.4 بوصة 2220 مم
تأرجح المؤخرة بدون ثقل موازنة 35 بوصة 890 مم
أقصى عمق للشفرة 21.1 بوصة 535 مم
أقصى ارتفاع للشفرة 15.2 بوصة 385 مم
الخلوص الأرضي 12.2 بوصة 310 مم
الكابينة 309 رطل 140 كجم
ثقل موازنة 221 رطل 100 كجم
الجنازير الفولاذية 287 رطل 130 كجم
الذراع الطويلة 44 رطل 20 كجم
شفرة بزاوية 353 رطل 160 كجم
ثقل موازنة إضافي 551 رطل 250 كجم
خزان الوقود 11.9 gal (US) 45 l
الخزان الهيدروليكي 5.3 gal (US) 20 l
نظام التبريد 1.8 gal (US) 7 l
زيت المحرك 1.6 gal (US) 6 l
النظام الهيدروليكي 11.9 gal (US) 45 l
الضغط الأرضي - أدنى وزن 4.3 باوند لكل بوصة مربعة 29.6 كيلو باسكال
الحد الأقصى لقوة الجر – السرعة العالية 3799 lbf 16.9 kN
الحد الأقصى لقوة الجر – السرعة المنخفضة 6969 lbf 31 kN
سرعة السير - العالية 2.8 ميل/ساعة 4.5 كم/س
إمكانية صعود المنحدرات - الحد الأقصى 30 درجة 30 درجة
سرعة السير - المنخفضة 1.6 ميل/ساعة 2.6 كم/س
الضغط الأرضي - أقصى وزن 5.2 باوند لكل بوصة مربعة 35.7 كيلو باسكال
تدفق المضخة عند 2,400 دورة في الدقيقة 26 جالون/دقيقة 100 لتر/دقيقة
الدائرة الإضافية - الأولية - التدفق 18 جالون/دقيقة 70 لتر/دقيقة
ضغط التشغيل - التأرجح 2625 باوند لكل بوصة مربعة 181 bar
النوع مكونات هيدروليكية مستشعرة للحمل مع مضخة كباس متغيرة الإزاحة مكونات هيدروليكية مستشعرة للحمل مع مضخة كباس متغيرة الإزاحة
الدائرة الإضافية - الثانوية - الضغط 3553 باوند لكل بوصة مربعة 245 bar
قوة الحفر - الذراع - الطويلة 3799 lbf 16.9 kN
الدائرة الإضافية - الثانوية - التدفق 7 جالون/دقيقة 25 لتر/دقيقة
قوة الحفر – الجرافة 7419 lbf 33 kN
ضغط التشغيل - السير 3553 باوند لكل بوصة مربعة 245 bar
ضغط التشغيل - المعدات 3553 باوند لكل بوصة مربعة 245 bar
الدائرة الإضافية - الأساسية - الضغط 3553 باوند لكل بوصة مربعة 245 bar
قوة الحفر - الذراع - القياسية 4249 lbf 18.9 kN
ملاحظة *لا يمكن الجمع بين التدفق والضغط. في ظل الحمل، عندما يزداد التدفق يقل الضغط. *لا يمكن الجمع بين التدفق والضغط. في ظل الحمل، عندما يزداد التدفق يقل الضغط.
ملاحظة توجيه الاتحاد الأوروبي، "2000/14/EC" توجيه الاتحاد الأوروبي، "2000/14/EC"
ضغط الصوت عند المشغل (ISO 6396:2008) 78 ديسبيل (أ) 78 ديسبيل (أ)
متوسط ضغط الصوت الخارجي (ISO 6395:2008) 94 ديسبيل (أ) 94 ديسبيل (أ)
سرعة تأرجح الماكينة 9 دورة في الدقيقة 9 دورة في الدقيقة
تأرجح ذراع الرافعة - لليمين 50 ° 50 °
تأرجح ذراع الرافعة - لليسار 75 ° 75 °
تأرجح المؤخرة مع ثقل موازنة إضافي 39.6 بوصة 1005 مم
هيكل الحماية من الانقلاب (ROPS) ISO 12117-2:2008 ISO 12117-2:2008
هيكل الحماية من الانقلاب الجانبي (TOPS) ISO 12117:1997 ISO 12117:1997
الوقاء العلوي ISO 10262:1998 (المستوى I) ISO 10262:1998 (المستوى I)
تأرجح المؤخرة مع ثقل موازنة إضافي 39.6 بوصة 1005 مم

303.5 CR المعدات القياسية

المحرك

  • المحرك Cat C1.7 NA (وكالة حماية البيئة (EPA) الأمريكية من المستوى 4 النهائي/الاتحاد الأوروبي المرحلة V)
  • تباطؤ تلقائي للمحرك
  • إيقاف المحرك تلقائيًا
  • السير التلقائي بسرعتين
  • فاصل الوقود والمياه
  • ميزة توفير القدرة عند الطلب (غير متوفرة في بعض المناطق)
  • مضخة الكباس متغيرة الإزاحة
  • مكونات هيدروليكية لاستشعار الحمل/مشاركة التدفق

المكونات الهيدروليكية

  • مضخة إلكترونية بتقنية ذكية
  • المركم
  • فرملة تلقائية التأرجح
  • خطوط هيدروليكية إضافية
  • تدفق إضافي أحادي وثنائي الاتجاه
  • تدفق إضافي متواصل
  • نقاط فصل سريعة إضافية للخطوط

بيئة المشغل

  • المظلة القابلة للإمالة للأعلى أو الكابينة القابلة للإمالة للأعلى
  • الوقاء العلوي ISO 10262:1998 المستوى I
  • هيكل الحماية من الانقلاب (ROPS) – ISO 12117-2:2008
  • هيكل الحماية من الانقلاب الجانبي (TOPS) – ISO 12117:1997
  • وضع التوجيه بالذراع
  • التحكم في تثبيت سرعة السير
  • مغير نمط التحكم (اختياري في بعض المناطق)
  • مساند معصم قابلة للضبط
  • بطانة أرضية قابلة للغسل
  • دواسات تحكم في السير وأذرع يدوية
  • أمان الماكينة
  • أمان الماكينة - مفتاح قياسي برمز مرور
  • مقعد تعليق قماشي (الكابينة فقط)
  • مقعد بتعليق مع فرش فينيل (المظلة فقط)
  • القفل الهيدروليكي – كل أدوات التحكم
  • حزام مقعد قابل للسحب عالي الوضوح (75 مم/3 بوصات)
  • خطاف للمعطف
  • حامل الأكواب
  • جراب تخزين
  • نافذة علوية
  • حدبات تركيب للوقاءات الأمامية
  • بوق تحذير/إشارات
  • ضوء داخلي (الكابينة فقط)
  • ضوء ذراع الرافعة، هالوجين
  • مساحة تخزين للهاتف المحمول
  • شاشة LCD ملونة من الجيل التالي (IP66)
    – مقاييس درجة حرارة سائل التبريد ومستوى الوقود
    – مراقبة الصيانة والماكينة
    – عمليات ضبط للأداء والماكينة
    – كود أمان رقمي
    – لغات متعددة
    – مقياس ساعات مع مفتاح تنبيه
    – قرص تحكم (الكابينة فقط)

    شاشة LCD ملونة من الجيل التالي (اختيارية)
    – مقاييس درجة حرارة سائل التبريد ومستوى الوقود
    – مراقبة الصيانة والماكينة
    – عمليات ضبط للأداء والماكينة
    – كود أمان رقمي
    – لغات متعددة
    – مقياس ساعات مع مفتاح تنبيه

الهيكل السفلي

  • سير مطاطي (بعرض 300 مم/11,8 بوصة)
  • شفرة الجرار
  • طفو شفرة الجرار
  • شفرة بزاوية
  • وسائل الربط على إطار الجنزير

ذراع الرافعة، والذراع، والوصلات

  • ذراع رافعة أحادي القطعة (2400 مم/94,5 بوصة)
  • ذراع قياسية (1260 مم/49,6 بوصة)
  • إمكانية استخدام مجراف أمامي – تثبيت بمسامير
  • مجهزة للأدوات الإبهامية (لا تتوفر في بعض المناطق)
  • حلقة رفع معتمدة (اختيارية في بعض المناطق)

كهربي

  • بطارية 12 فولت
  • برنامج (الماكينة والشاشة)
  • بطارية لا تتطلب الصيانة
  • بوق تحذير/إشارات
  • مقبس كهرباء 12 فولت

303.5 CR المعدات الاختيارية

بيئة المشغل

  • كابينة مع مكيف الهواء
  • كابينة مع مسخن
  • مغير نمط التحكم (اختياري في بعض المناطق)
  • بدون دواسات تحكم في السير وأذرع يدوية
  • أمان الماكينة – خاصية الضغط لبدء التشغيل بوحدة مفتاح/كود مرور
  • مقعد بدون تعليق مع فرش فينيل (المظلة فقط)
  • أضواء LED أمامية
  • أضواء LED أمامية وخلفية
  • ضوء LED لذراع الرافعة
  • مرايا على اليسار واليمين
  • راديو – Bluetooth®، إضافي، ميكروفون، USB (شحن فقط) (الكابينة فقط)

الهيكل السفلي

  • جنزير فولاذي (بعرض 300 مم/11,8 بوصة)

ذراع الرافعة، والذراع، والوصلات

  • ذراع طويل (1560 مم/61,4 بوصة)
  • إمكانية استخدام مجراف أمامي – قارنة توصيل يدوية مزدوجة القفل
  • تشمل الملحقات قارنات التوصيل، والأدوات الإبهامية، والجرافات، والبريمات، والمطارق
  • خطوط هيدروليكية إضافية ثانوية
  • صمام فحص لخفض ذراع الرافعة
  • صمام فحص لخفض الذراع
  • خطوط قارنة التوصيل السريعة الهيدروليكية (غير متوفرة في بعض المناطق)
  • إمكانية استخدام مجراف أمامي – قارنة توصيل يدوية

كهربي

  • فصل البطارية
  • Product Link PL243 (تنطبق اللوائح التنظيمية)
  • Product Link PLE643 (تنطبق اللوائح التنظيمية)
  • تنبيه السير (يتوفر كميزة قياسية في بعض المناطق)

وقاءات

  • وقاء، مظلة
  • الوقاء، شبكي

أخرى

  • إمكانية استخدام زيت حيوي
  • مصرف آمن
  • سخان مياه الدثار
