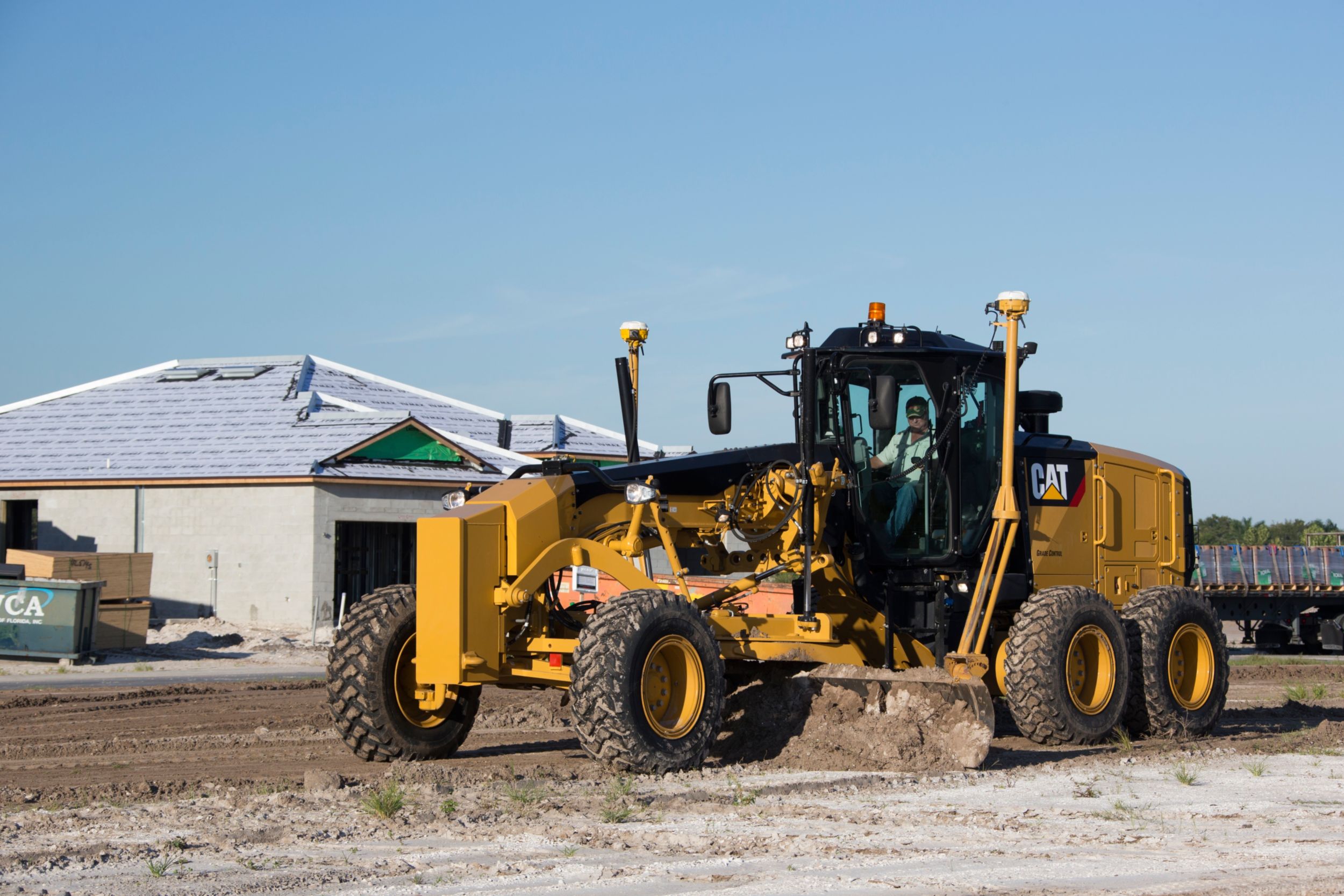

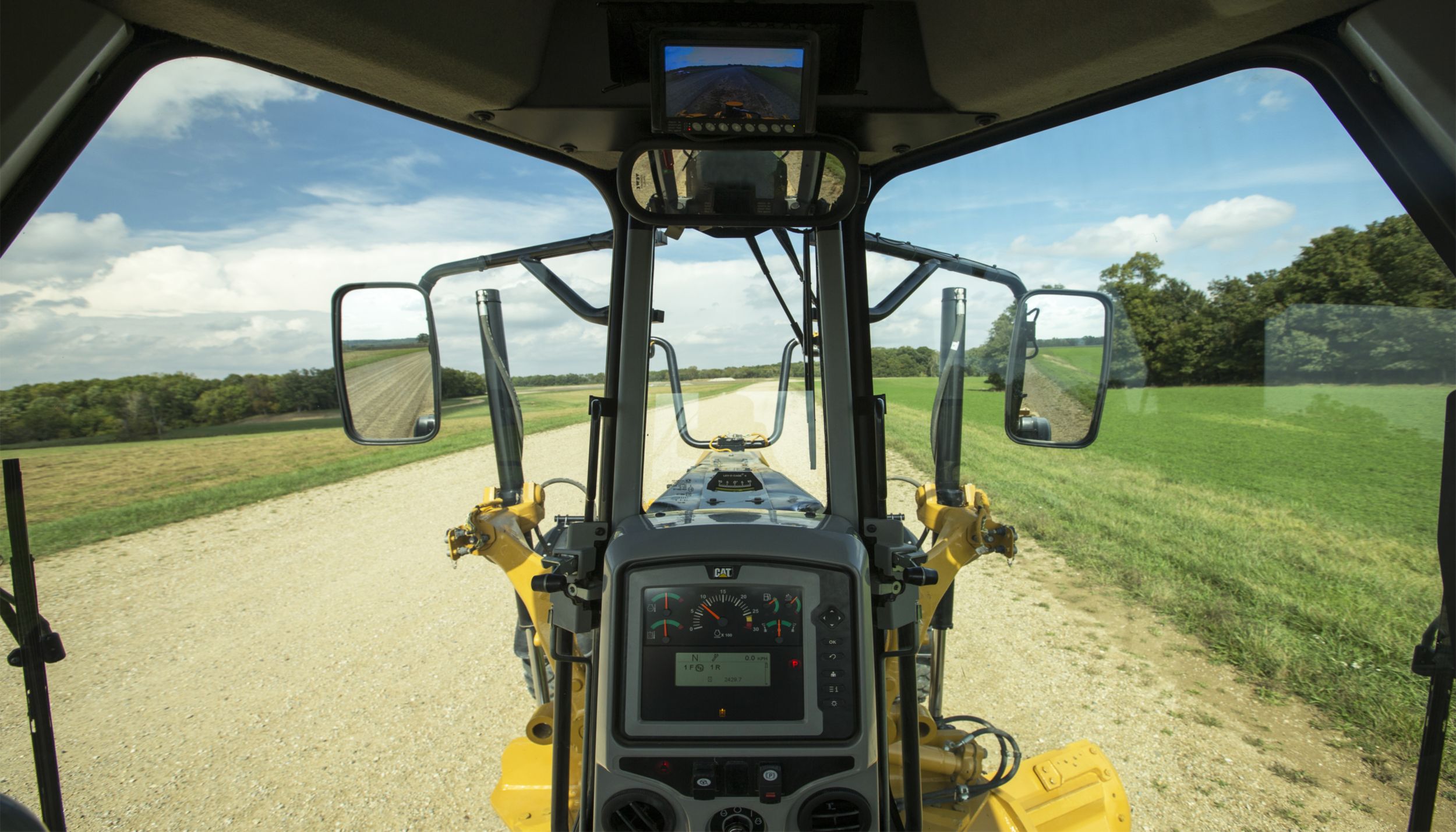

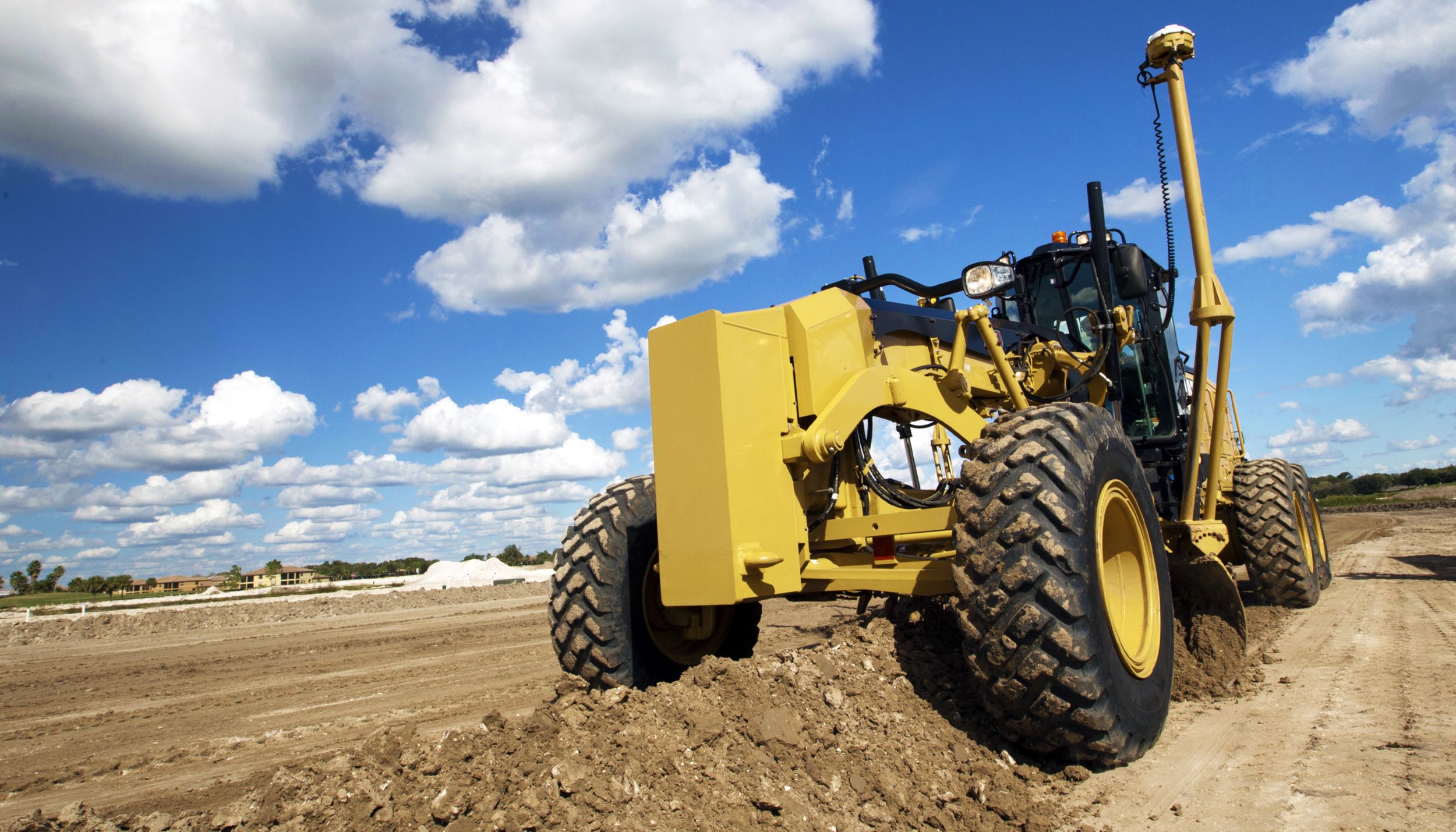

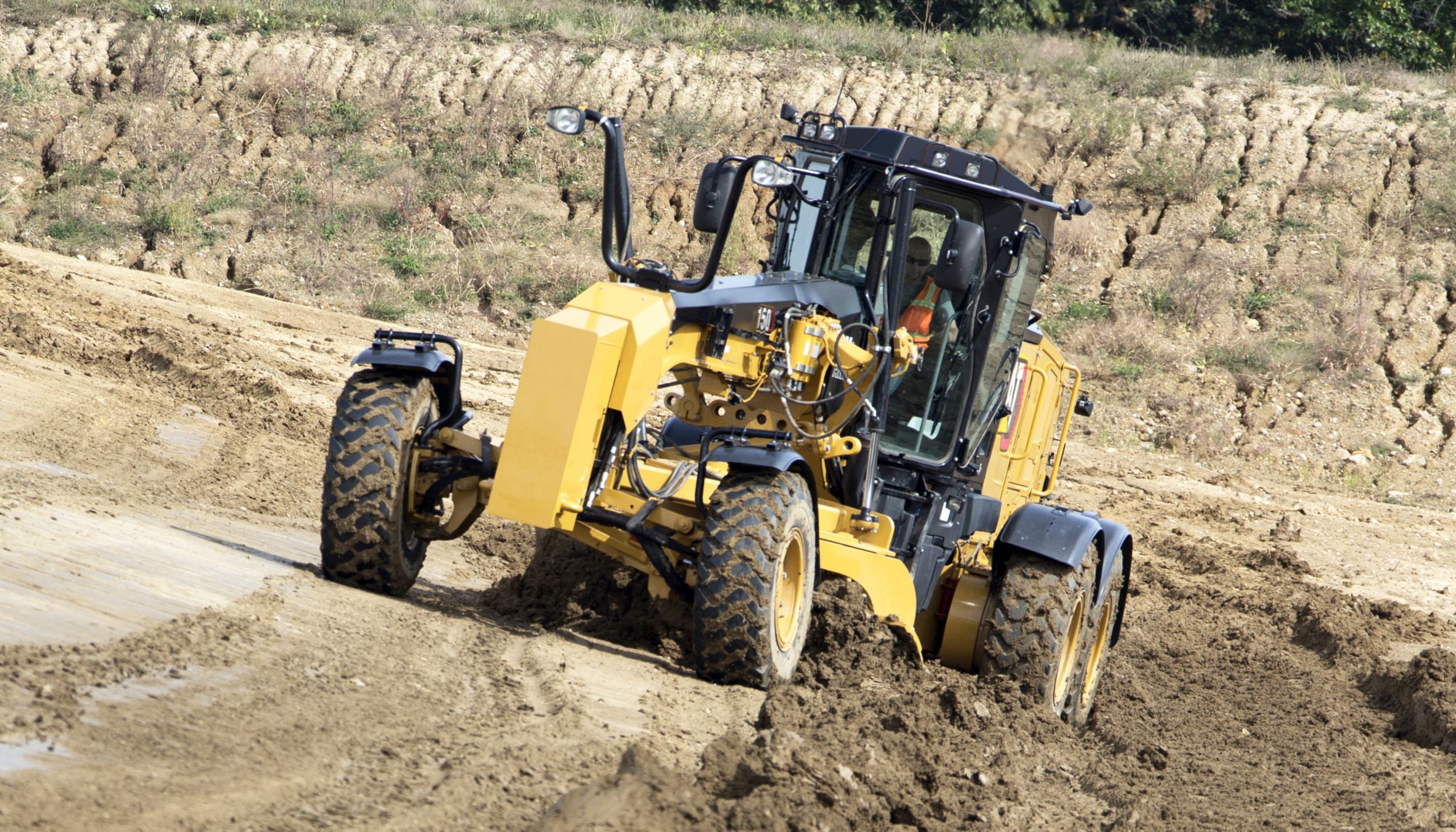

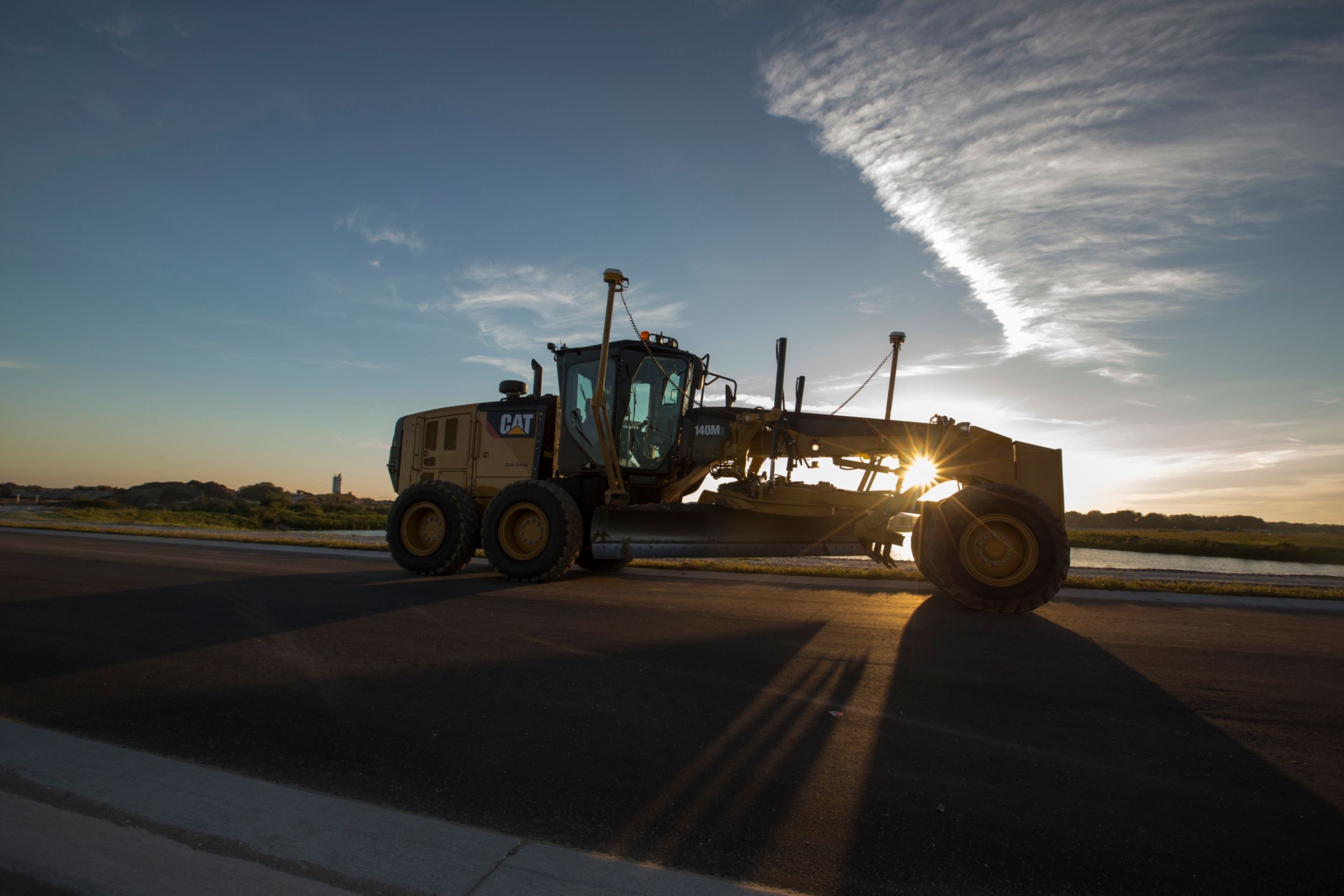

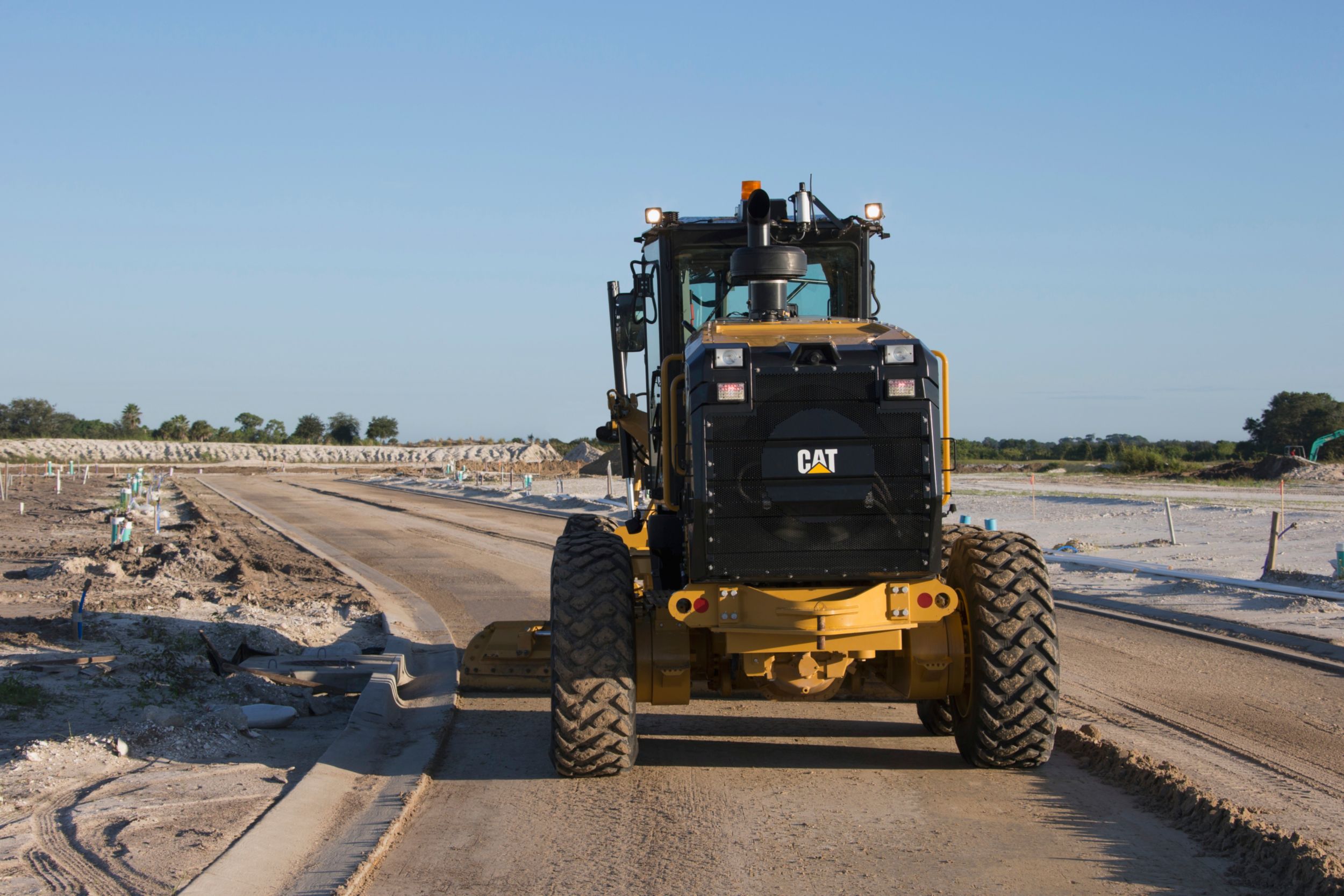

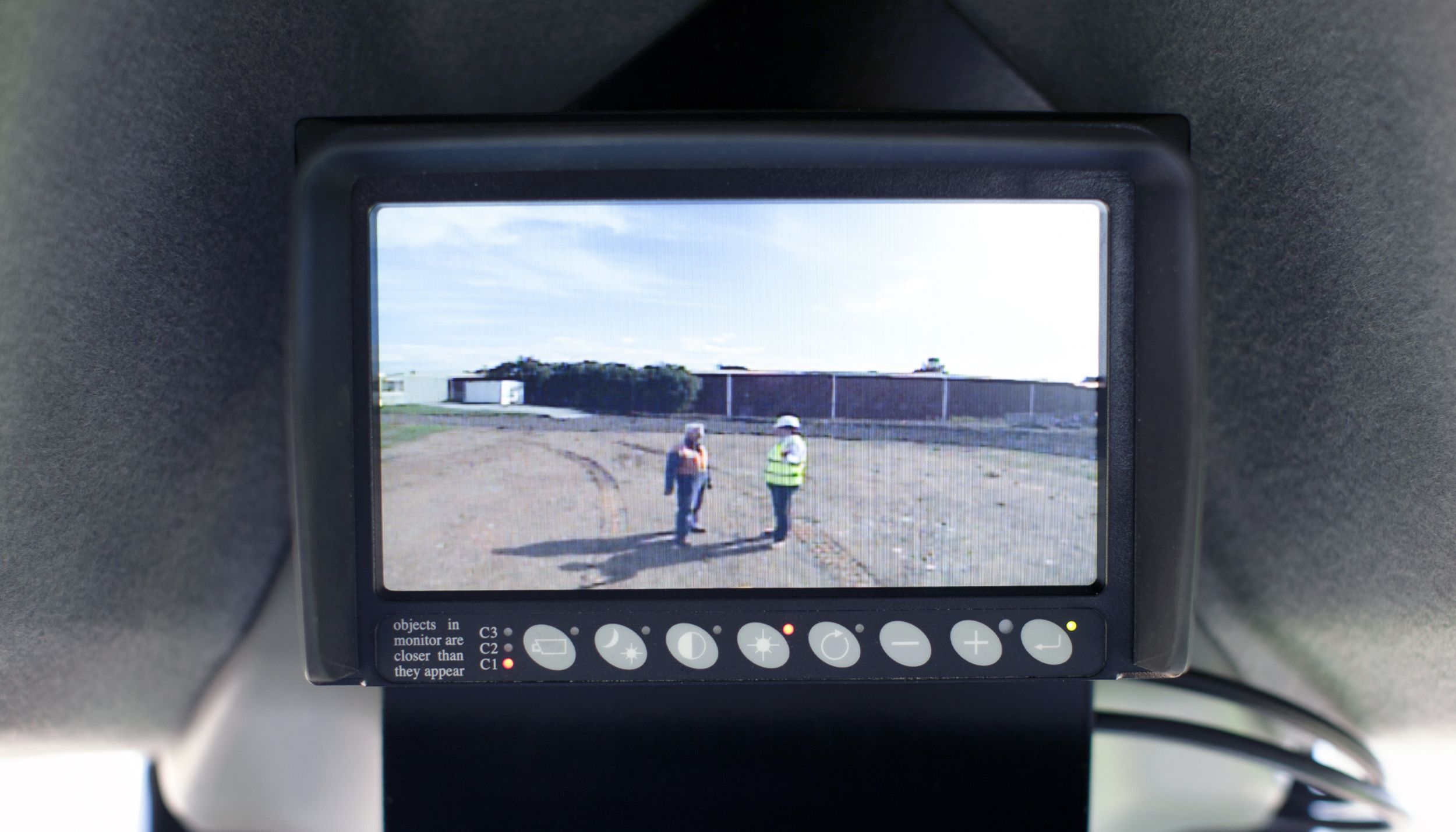

Motoniveladora 160 | Cat

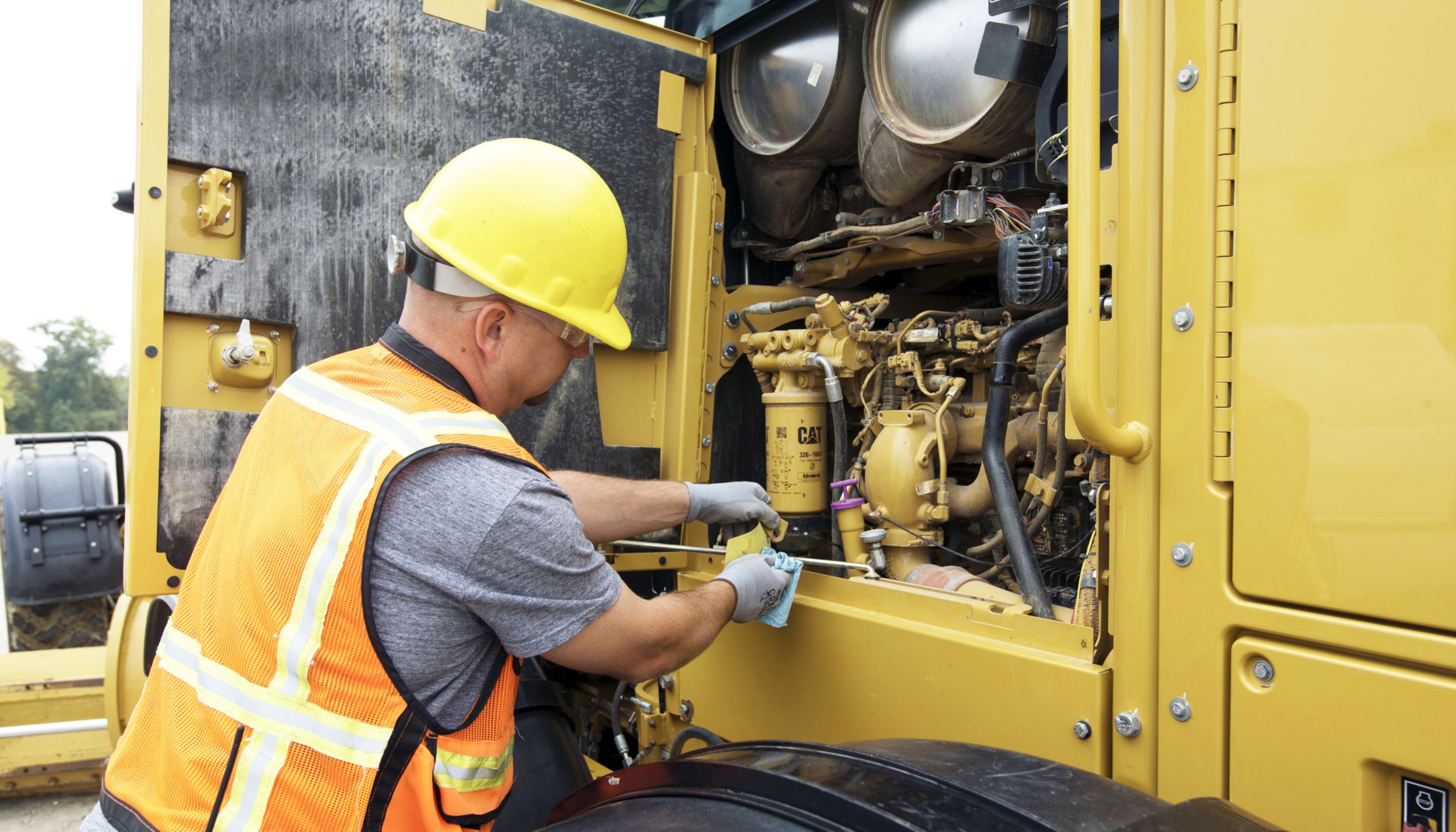

Motor

Potencia neta base (en 1.ª velocidad)	221 hp 165 kW
Modelo de motor	Cat® C9.3 Cat® C9.3
Calibre	4.5 pulg 115 mm
Carrera	5.9 pulg 149 mm
Régimen a la potencia nominal	2000 rev/min 2000 rev/min
VHP Plus: potencia neta, 1.ª marcha de avance	221 hp 165 kW
Capacidad estándar	109 °F 43 °C
Reserva de par motor	39% 39%
VHP Plus: potencia neta, 8.ª marcha de avance	272 hp 203 kW
VHP Plus: potencia neta, 3.ª marcha de avance	241 hp 180 kW
VHP Plus: potencia neta, 4.ª marcha de avance	252 hp 188 kW
VHP Plus: potencia neta, 2.ª marcha de avance	231 hp 172 kW
VHP Plus: potencia neta, 6.ª marcha de avance	262 hp 195 kW
Par máximo: VHP Plus	1000 lb/pie 1355 N·m
Gama VHP Plus: potencia neta	165-203 kW (221-272 hp) 165-203 kW (221-272 hp)
VHP Plus: potencia neta, 7.ª marcha de avance	267 hp 199 kW
VHP Plus: potencia neta, 1.ª marcha atrás	221 hp 165 kW
Potencia neta base (en 1.ª velocidad): sistema métrico	224 hp 165 kW
Alta temperatura ambiente: velocidad del ventilador; mínima	1400 rev/min 1400 rev/min
VHP Plus: potencia neta, 5.ª marcha de avance	257 hp 191 kW
VHP Plus: potencia neta, 2.ª marcha atrás	231 hp 172 kW
Gama VHP Plus: potencia neta, sistema métrico	165-203 kW (224-276 hp) 165-203 kW (224-276 hp)
Emisiones	Tier 4 Final de la EPA de EE. UU./fase V de la UE Tier 4 Final de la EPA de EE. UU./fase V de la UE
VHP Plus: potencia neta, 3.ª-6.ª marcha atrás	241 hp 180 kW
Cilindrada	567.5 pulg³ 9.3 l
Número de cilindros	6 6
Altitud de reducción de potencia	10000 pies 3050 m
Alta temperatura ambiente: velocidad del ventilador, máxima	1550 rev/min 1550 rev/min
Alta temperatura ambiente: velocidad del ventilador; mínima	500 rev/min 500 rev/min
Capacidad a altas temperaturas ambiente	122 °F 50 °C

Pesos

Peso de funcionamiento: con equipo típico	45547 lb 20660 kg
Masa bruta de la máquina: máxima, eje trasero	38069 lb 17268 kg
Peso bruto del vehículo: base, ángulo delantero	9907 lb 4494 kg
Peso bruto del vehículo: base, ángulo trasero	28812 lb 13069 kg
Peso bruto de la máquina: máxima, total	55144 lb 25013 kg
Peso de funcionamiento, con equipo típico, eje delantero	13237 lb 6004 kg
Peso bruto del vehículo: base, total	38719 lb 17563 kg
Masa bruta de la máquina: máxima, eje delantero	17075 lb 7745 kg
Peso de funcionamiento, con equipo típico, total	45547 lb 20660 kg
Peso de funcionamiento, con equipo típico, eje trasero	32310 lb 14656 kg

Tren de potencia

Marchas hacia adelante/atrás	8 velocidades de avance/6 de marcha atrás 8 velocidades de avance/6 de marcha atrás
Transmisión	APECS, transmisión directa, servotransmisión APECS, transmisión directa, servotransmisión
Frenos, servicio	Discos múltiples de aceite Discos múltiples de aceite
Frenos: servicio, área de superficie	3565 pulg² 23000 cm²
Frenos, estacionamiento	Discos múltiples de aceite Discos múltiples de aceite
Frenos, secundarios	Control de doble circuito Control de doble circuito

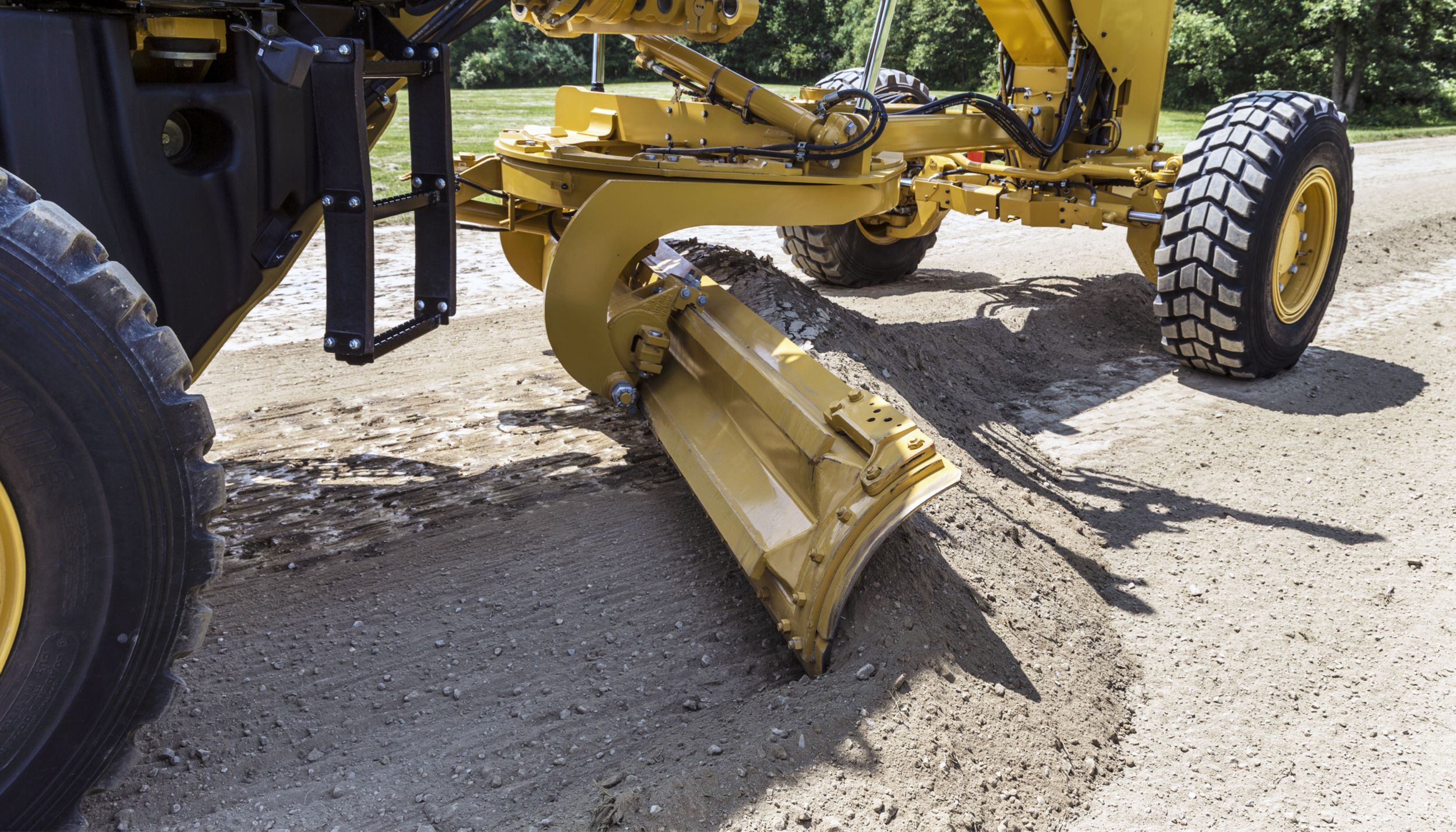

Hoja vertedera

Anchura de la hoja	14 pies 4.2 m
Hoja vertedera, altura	24 pulg 610 mm
Hoja vertedera, grosor	0.87 pulg 22 mm
Radio del arco	16.3 pulg 413 mm
Espacio libre entre hoja y círculo	6.5 pulg 166 mm
Anchura de la cuchilla	6 pulg 152 mm
Grosor de la cuchilla	0.6 pulg 16 mm
Cantonera: anchura	6 pulg 152 mm
Cantonera: grosor	0.6 pulg 16 mm
Tracción en la hoja, masa bruta de la máquina básica	25931 lb 11762 kg
Tracción en la hoja, masa bruta de la máquina máxima	34262 lb 15541 kg
Presión de la hoja bajada: masa bruta de la máquina básica	17004 lb 7713 kg
Presión de la hoja bajada: masa bruta de la máquina máxima	29308 lb 13294 kg
Anchura de la hoja vertedera	14 pies 4.2 m

Sistema hidráulico

Tipo de circuito	Paralelo Paralelo
Tipo de bomba	Pistón variable Pistón variable
Caudal de la bomba	55.5 gal/min 210 l/min
Presión máxima del sistema	3503 psi 24150 kPa
Capacidad del depósito	16.9 galón (EE. UU.) 64 l
Presión de espera	885 psi 6100 kPa

Especificaciones de funcionamiento

Velocidad máxima: avance	29.5 milla/h 47.4 km/h
Velocidad máxima - Marcha atrás	23.3 milla/h 37.4 km/h
Radio de giro: neumáticos delanteros exteriores	25.59 pies 7.8 m
Ángulo de dirección: izquierda/derecha	50° 50°
Ángulo de articulación: izquierda/derecha	20° 20°
1.ª marcha adelante	2.6 milla/h 4.1 km/h
2.ª marcha adelante	3.5 milla/h 5.6 km/h
3.ª marcha adelante	5.1 milla/h 8.1 km/h
4.ª marcha adelante	7 milla/h 11.2 km/h
5.ª marcha adelante	10.8 milla/h 17.4 km/h
6.ª marcha adelante	14.7 milla/h 23.7 km/h
7.ª marcha adelante	20.3 milla/h 32.6 km/h
8.ª marcha adelante	29.5 milla/h 47.4 km/h
1.ª marcha atrás	2 milla/h 3.3 km/h
2.ª marcha atrás	3.8 milla/h 6.1 km/h
3.ª marcha atrás	5.5 milla/h 8.8 km/h
4.ª marcha atrás	8.5 milla/h 13.7 km/h
5.ª marcha atrás	16 milla/h 25.7 km/h
6.ª marcha atrás	23.3 milla/h 37.4 km/h

Llenado de servicio

Capacidad de combustible	104 galón (EE. UU.) 394 l
Sistema de refrigeración	15 galón (EE. UU.) 57 l
Sistema hidráulico - Total	26.4 galón (EE. UU.) 100 l
Sistema hidráulico – Depósito	16.9 galón (EE. UU.) 64 l
Transmisión: diferencia, mandos finales	18.5 galón (EE. UU.) 70 l
Fluido de escape diésel	5.8 galón (EE. UU.) 22 l
Aceite del motor	7.9 galón (EE. UU.) 30 l
Caja tándem: cada una	22.9 galón (EE. UU.) 87 l
Caja del cojinete de punta de eje de rueda delantera	0.13 galón (EE. UU.) 0.5 l
Carcasa del mando del círculo	1.8 galón (EE. UU.) 7 l

Bastidor

Barra de tiro: anchura	3 pulg 76.2 mm
Círculo: diámetro	61.1 pulg 1553 mm
Círculo: grosor del soporte de la hoja	1.6 pulg 40 mm
Barra de tiro: altura	6 pulg 152 mm
Estructura delantera del bastidor: anchura	12 pulg 305 mm
Círculo: altura	6.3 pulg 160 mm
Estructura delantera del bastidor: altura	12.6 pulg 321 mm
Barra de tiro: grosor	0.5 pulg 12.7 mm
Placa inferior/superior delantera: anchura	12 pulg 305 mm
Placa inferior/superior delantera: grosor	0.87 pulg 22 mm
Eje delantero: altura al centro	23.5 pulg 596 mm
Eje delantero: inclinación de las ruedas izquierda/derecha	18° 18°
Eje delantero: oscilación total a cada lado	32° 32°

Tándems

Altura	22.5 pulg 572 mm
Anchura	8 pulg 204 mm
Grosor del costado: interior	0.69 pulg 17.5 mm
Grosor del costado: exterior	0.71 pulg 18 mm
Paso de la cadena de accionamiento	2 pulg 50.8 mm
Separación del eje de las ruedas	60 pulg 1523 mm
Oscilación del tándem: hacia arriba y adelante	15° 15°
Oscilación del tándem: hacia abajo y adelante	25° 25°

Alcance de la hoja

Desplazamiento central del círculo: derecha	28.7 pulg 728 mm
Desplazamiento central del círculo: izquierda	27.4 pulg 695 mm
Desplazamiento lateral de la hoja vertedera: derecha	26 pulg 660 mm
Desplazamiento lateral de la hoja vertedera: izquierda	20.1 pulg 510 mm
Ángulo máximo de la hoja	90° 90°
Variación del ángulo de ataque de la hoja: hacia adelante	40° 40°
Variación del ángulo de ataque de la hoja: hacia atrás	5° 5°
Elevación máxima sobre el suelo	17.8 pulg 452 mm
Profundidad de corte máxima	29.5 pulg 750 mm
Alcance máximo sobre el arcén desde el borde exterior de los neumáticos: izquierda	82.3 pulg 2090 mm
Alcance máximo sobre el arcén desde el borde exterior de los neumáticos: derecha	89.7 pulg 2278 mm

Ripper

Profundidad de ripado: máxima	16.8 pulg 426 mm
Separación del portavástagos del ripper	21 pulg 533 mm
Portavástagos del ripper	5 5
Fuerza de penetración	20812 lb 9440 kg
Fuerza de palanca	28493 lb 12924 kg
Aumento de la longitud de la máquina, con el portadientes levantado	40.6 pulg 1031 mm

Escarificador

Frontal, en forma de V, 5 u 11 dientes: separación del portavástagos del escarificador	4.6 pulg 116 mm
Frontal, en forma de V, 5 u 11 dientes: profundidad de escarificación, máxima	18.4 pulg 467 mm
Central, en forma de V: anchura de trabajo	46.6 pulg 1184 mm
Trasera: profundidad de escarificación, máxima	16.8 pulg 426 mm
Frontal, tipo V: anchura de trabajo	47.4 pulg 1205 mm
Central, en forma de V: separación del portavástagos del escarificador	4.6 pulg 116 mm
Central, en forma de V: profundidad de escarificación, máxima	11.5 pulg 292 mm
Frontal, en forma de V, 5 u 11 dientes: portavástagos del escarificador	5/11 5/11
Frontal, en forma de V, 5 u 11 dientes: anchura de trabajo	40.6 pulg 1031 mm
Central, en forma de V: portavástagos del escarificador	11 11
Trasero: anchura de trabajo	84 pulg 2133 mm
Trasero: portavástagos del escarificador	9 9
Trasera: separación del portavástagos del escarificador	10.5 pulg 267 mm

Dimensiones

Altura: parte superior de la cabina	130 pulg 3308 mm
Distancia: desde el contrapeso hasta el ripper	399 pulg 10136 mm
Anchura: exterior de los neumáticos delanteros	98.9 pulg 2511 mm
Distancia: desde el eje delantero hasta la mitad del tándem	241 pulg 6123 mm
Distancia: desde los neumáticos delanteros hasta la parte trasera de la máquina	351 pulg 8912 mm
Distancia: desde el eje delantero hasta la hoja vertedera	100 pulg 2552 mm
Distancia: entre los ejes del tándem	60 pulg 1523 mm
Anchura: exterior de los neumáticos traseros	98.9 pulg 2511 mm
Anchura: entre los centros de los neumáticos	84.3 pulg 2140 mm
Altura: centro del eje delantero	23.5 pulg 596 mm
Altura: tubo de escape vertical	128 pulg 3256 mm
Altura: parte superior de los cilindros	120 pulg 3040 mm
Altura libre sobre el suelo: eje trasero	13.3 pulg 339 mm

Normas

Frenos	ISO 3450 ISO 3450
ROPS/FOPS	ISO 3471; ISO 3499 ISO 3471; ISO 3499
Dirección	ISO 5010 ISO 5010
Sonido	ISO 6394; ISO 6395 ISO 6394; ISO 6395

Sistema de aire acondicionado

Aire acondicionado

El sistema de aire acondicionado de esta máquina contiene el refrigerante con gas fluorado de efecto invernadero R134a (potencial de calentamiento global = 1430). El sistema contiene 1,8 kg de refrigerante, que equivale a 2,574 toneladas métricas de CO2. El sistema de aire acondicionado de esta máquina contiene el refrigerante con gas fluorado de efecto invernadero R134a (potencial de calentamiento global = 1430). El sistema contiene 1,8 kg de refrigerante, que equivale a 2,574 toneladas métricas de CO2.
