Generalidades

La Motoniveladora Cat® 24 es la motoniveladora de mayor tamaño, lo que permite trabajar en las pistas de acarreo más extensas de manera eficiente. Los operadores podrán apreciar las novedosas comodidades de la cabina y los propietarios se beneficiarán de los bajos costes de operación. Gracias a sus 535 HP y una hoja vertedera de 24 pies, esta niveladora ayudará a que las máquinas de minería sigan ofreciendo la misma productividad, comodidad y seguridad a los operadores.

Motor

Unidades:
Potencia neta - CEE 80/1269 535.0 HP 399.0 kW Less
Calibre 5.4 pulg 137.2 mm Less
Carrera 6.0 pulg 152.4 mm Less
Nota 1: La potencia neta se ha probado conforme a las normas ISO 9249, SAE J1349 y CEE 80/1269 en vigor en el momento de fabricación. La potencia neta se ha probado conforme a las normas ISO 9249, SAE J1349 y CEE 80/1269 en vigor en el momento de fabricación. Less
Nota 3: La potencia neta anunciada es la potencia disponible a una velocidad nominal de 1800 rev/min, medida en el volante cuando el motor está equipado con ventilador, filtro de aire, silenciador de escape y alternador. La potencia neta anunciada es la potencia disponible a una velocidad nominal de 1800 rev/min, medida en el volante cuando el motor está equipado con ventilador, filtro de aire, silenciador de escape y alternador. Less
Nota 2: VHP Plus optimizado se incluye de serie en el modelo 24. VHP Plus optimizado se incluye de serie en el modelo 24. Less
Capacidad estándar 122.0 °F 50.0 °C Less
Emisiones Tier 4 Final/fase IV o equivalente a Tier 2/fase II Tier 4 Final/fase IV o equivalente a Tier 2/fase II Less
Nota 4: Potencia declarada conforme a ISO 14396. Rev/min nominales 1800 (561 hp) Potencia declarada conforme a ISO 14396. Rev/min nominales 1800 (561 hp) Less
Modelo de motor Cat C27 ACERT Cat C27 ACERT Less
Cilindrada 1648.0 pulg 3 27.03 l Less
Número de cilindros 12 12 Less

Peso de la máquina

Peso* 161695.0 lb 73344.0 kg Less

Hoja vertedera

Anchura de la hoja 24.0 pies 7.3 m Less
Altura de la hoja 40.0 pulg 1025.0 mm Less

Alcance de la hoja

Profundidad de corte máxima 21.7 pulg 550.0 mm Less
Elevación máxima sobre el suelo 16.1 pulg 410.0 mm Less

Facilidad de mantenimiento

  • La vida útil de reconstrucción del tren de potencia mejorada, el nuevo diseño modular y las nuevas características de protección de la máquina pueden ahorrarle hasta 2400 horas de servicio durante la vida útil de la máquina.*
  • El Motor Cat C27 ACERT™, la transmisión de 533 mm (21 pulg) y el tren de potencia inferior proporcionan un 33 % de vida útil adicional de la máquina antes de que sea necesario reconstruirlos.**
  • El nuevo diseño innovador de los componentes principales permite quitarlos e instalarlos de una manera más rápida y fácil. El paquete de transmisión y refrigeración se puede quitar hasta un 70 % más rápido que el del modelo 24M.
  • El centro de servicio de fluido proporciona una sola ubicación a nivel del suelo para acceder al motor, la transmisión, el aceite hidráulico y el refrigerante. Esta característica, junto con filtros agrupados e intervalos de servicio ampliados, le ahorra tiempo de mantenimiento y costes de operación.
  • Las mangueras y mazos de cables están divididos en ubicaciones de mamparos de fácil acceso, lo que permite a los técnicos de servicio trabajar más rápido con secciones más pequeñas.
  • La función Ok-to-Start y los sistemas de control de nivel de fluidos extremadamente bajo protegen su máquina al proporcionar una verificación electrónica de los niveles de fluidos y alertar cuando se detectan niveles de fluidos bajos.

Rendimiento

  • El Motor Cat C27 ACERT proporciona capacidades de altitud mejoradas sin reducción de potencia hasta 3048 m (10 000 pies) para los estándares de emisiones Tier 4 de la EPA de EE. UU./fase IV de la UE y 4572 m (15 000 pies) para las emisiones equivalentes a Tier 2/fase II.
  • Un aumento del 11 % del peso ayuda a proporcionar más tracción y una mayor presión de la hoja de empuje bajada que el modelo 24M.
  • La transmisión al terreno constante cambia los niveles de potencia del motor en tiempo real para compensar las pérdidas del ventilador de refrigeración, lo que se traduce en un mejor rendimiento en todo momento independientemente de las condiciones ambientales.

Seguridad

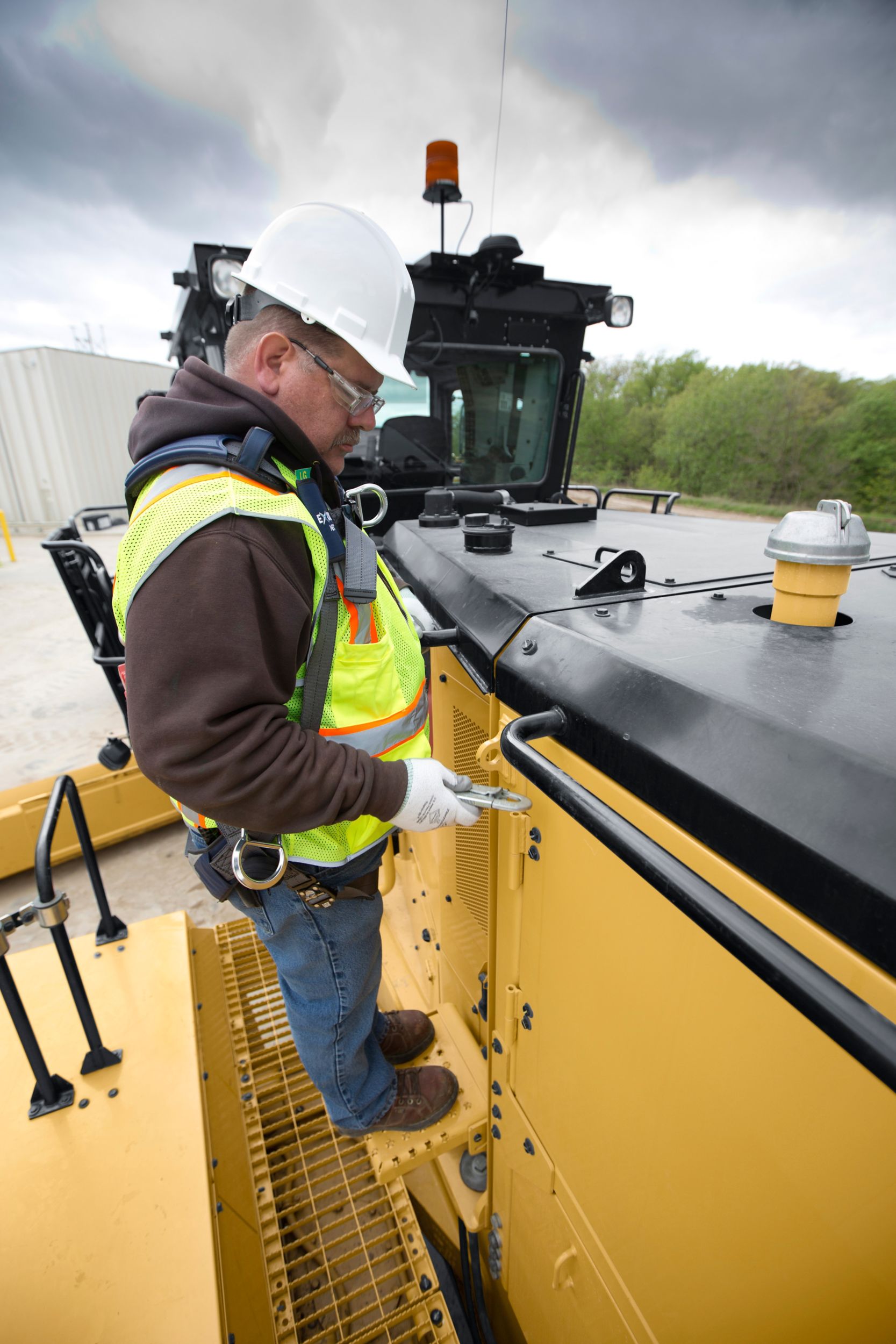

  • Quince puntos de amarre ubicados alrededor del capó del motor y la cabina proporcionan ganchos de amarre seguros como protección tanto para usted como para sus técnicos al realizar operaciones de servicio.
  • El paquete opcional de trabajo en altura añade un nivel adicional de seguridad al incluir pasamanos y asideros para mejorar el acceso y la seguridad.
  • El modelo 24 cuenta con preinstalación de extinción de incendios, lo que significa que puede instalar fácilmente un sistema de extinción de incendios para proteger aún más su inversión.
  • La cámara de visión trasera de serie mejora la visibilidad detrás de la máquina desde la cabina, y las cámaras delanteras opcionales mejoran la visibilidad frontal y lateral.
  • El indicador del cinturón de seguridad de serie emite advertencias visuales y sonoras si no se utiliza el cinturón de seguridad. El modelo 24 incluye el cableado necesario para que pueda instalar fácilmente una baliza en la parte superior de la cabina que indique el uso del cinturón de seguridad.

Tecnología

  • El modelo 24 presenta protección de activos y tecnologías para mejorar el rendimiento que incluyen: velocidad del motor excesiva/insuficiente, sistema de dirección de segunda generación, parada de emergencia de la articulación, sujeción automática del ripper, bloqueo de implementos y límites de ángulos circulares, entre otros.
  • El control de nivelación Cat GRADE de serie para pendientes transversales mejora la productividad del operador y la calidad y durabilidad de las pistas de acarreo al permitir alcanzar la pendiente transversal deseada para un drenaje adecuado del agua mediante la automatización de un lado de la hoja.
  • El modelo Cat 24 cuenta con preinstalación de MineStar™ e incluye Cat Product Link™ Elite y VIMS™ para ayudar a optimizar la gestión del equipo, las capacidades de monitorización remota, la disponibilidad de la máquina y la vida útil de los componentes, al tiempo que se reducen tanto el coste de reparación como el riesgo de que se produzca una avería catastrófica.

24 Equipos estándar

TREN DE POTENCIA
  • Motor C27 con tecnología ACERT
  • Arranque eléctrico de 24 voltios
  • Filtros de aire, dos con prefiltro
  • Eyector de polvo automático
  • Sistema de ayuda al arranque con éter
  • Ventilador automático con succión con demanda hidráulica
  • Accionamiento, velocidad del ventilador próxima al vacío
  • Divisor de par, con sistema de bloqueo
  • Servotransmisión planetaria de 533 mm (21 pulg) con 6 velocidades hacia adelante/3 marchas atrás, ECPC (Control electrónico de la presión de los embragues, Electronic Clutch Pressure Control)
  • Transmisión automática mejorada, APECS (Estrategia de control electrónico de productividad avanzada, Advanced Productivity Electronic Control Strategy)
  • Sistema de control de los cambios de sentido de marcha
  • Diferencial con bloqueo/desbloqueo (automático/manual)
  • Freno de estacionamiento de discos múltiples, sellado y refrigerado por aceite
  • Llenado rápido (combustible, fluidos hidráulico y de la transmisión, refrigerante)
  • Bomba de cebado de combustible eléctrica
  • Prerrejilla electrónica, agua/combustible
  • Separador de la prerrejilla, agua/combustible
  • Protecciones térmicas
  • Control de fluidos (motor, transmisión, sistema hidráulico, diferencial)

SISTEMA ELÉCTRICO
  • Alarma de marcha atrás
  • Alternador, 150 amperios, sellado, admisión de aire con filtro
  • Baterías sin mantenimiento, 12 V (4), 200 amperios/hora
  • Motores de arranque de servicio pesado (dos)
  • Válvulas hidráulicas eléctricas, 8 funciones básicas
  • Sistema eléctrico, 24 voltios
  • Luces, marcha atrás, parada, trasera, giro
  • Toma de corriente del conector del motor de arranque

CABINA DEL OPERADOR
  • Cabina presurizada e insonorizada con aire acondicionado y calefacción, 73 dB(A) (ISO 6394) al 70 % de la velocidad del ventilador
  • Reposabrazos ajustables
  • Mandos electrohidráulicos
  • Control electrónico del acelerador
  • Retorno automático a la articulación central
  • Pantalla de información digital táctil de 10 pulgadas
  • Cámara de visión trasera
  • Percha para abrigo
  • Asiento Comfort con suspensión de tela
  • Ventanillas delanteras fijas con vidrio laminado y limpiaparabrisas intermitentes, laterales (dos) y trasera con limpiaparabrisas/lavaparabrisas
  • Cinturón de seguridad retráctil de 76 mm (3 pulg)
  • Bloqueo hidráulico del implemento para circulación por carretera y mantenimiento

PRODUCTOS DE TECNOLOGÍA
  • VIMS 3G
  • Control de nivelación con pendiente X
  • Protección contra exceso de velocidad/velocidad insuficiente
  • Sistema de dirección de segunda generación
  • Sujeción automática del ripper
  • Límites de ángulos circulares

SEGURIDAD Y PROTECCIÓN
  • Preinstalación para extinción de incendios
  • Embrague deslizante del mando del círculo
  • Puertas con bloqueo
  • Apagado del motor a nivel del suelo
  • Dirección secundaria
  • Anclajes de amarre para trabajos en altura
  • Plataformas de acceso trasero dobles
  • Indicador del cinturón de seguridad

HERRAMIENTAS DE ATAQUE
  • Hoja vertedera, 7315 mm x 1067 mm x 50 mm (24 pies x 42 pulg x 2 pulg)
  • Ripper trasero con capacidad para siete dietes; tres dientes/puntas incluidos

OTROS EQUIPOS ESTÁNDAR
  • Acumuladores de elevación de hoja
  • Sistema de lubricación automática Centro-Matic de Lincoln
  • Barra de tiro, ocho zapatas con bandas antidesgaste sustituibles
  • Depósito de combustible, 908 l (240 gal) de llenado rápido
  • Repostado a nivel del suelo
  • Plancha de empuje, contrapeso
  • Orificios S·O·S: motor, sistema hidráulico, transmisión, refrigerante, combustible
  • Pasamuros hidráulicos y eléctricos
  • Centro de servicio de fluidos: motor, transmisión, aceite hidráulico y orificios de refrigerante

24 Equipos optativos

CABINA DEL OPERADOR
  • Asiento con calefacción
  • Asiento calefactado y ventilado
  • Bocina neumática
  • Bluetooth de la radio
  • Radio por satélite Sirius
  • Espejos retrovisores exteriores
  • Espejos retrovisores térmicos exteriores, 24 V
  • Cámara de visión trasera con monitor específico adicional
  • Articulación automática

TREN DE POTENCIA
  • Radiador de doble núcleo, barra y placa
  • Prefiltro Sy-Klone
  • Control de la hoja con flotación variable

PROTECCIONES
  • Paquete de protección incluidos guardabarros (dos) inferiores, compartimento del motor y ejes delanteros (dos)
  • Guardabarros dobles con pasamanos instalados
  • Paquete de insonorización protectora

SISTEMA ELÉCTRICO
  • Paquete de iluminación halógena de acceso del operador
  • Paquete de iluminación LED de acceso del operador
  • Paquete de luces de trabajo halógenas
  • Paquete de luces de trabajo LED
  • Luces de advertencia LED estroboscópicas

SEGURIDAD
  • Plataforma de la cabina con doble acceso
  • Cámaras orientadas hacia delante (dos)
  • Sistema de extinción de incendios
  • Calzos de rueda con soporte de montaje

OTROS ACCESORIOS
  • VIMS y Product Link por satélite
  • VIMS y Product Link dual (telefonía móvil/satélite)
  • Opción de solo llantas, 25 pulg x 29 pulg, usos múltiples

IMPLEMENTOS/HERRAMIENTAS DE ATAQUE
  • Cuchilla plana de 406 mm x 60 mm (16 pulg x 2,36 pulg)
  • Cuchilla dentada de 406 mm x 75 mm (16 pulg x 2,95 pulg)
  • Sistema de cuchilla plana con barrena para minería de 355,6 mm x 75 mm (14 pulg x 2,13 pulg)
  • Diente, ripper

FLUIDOS
  • Paquete de opciones para climas fríos: aceite hidráulico ártico, motor, sistema hidráulico, transmisión y calentador del refrigerante (240 V/30 A)
