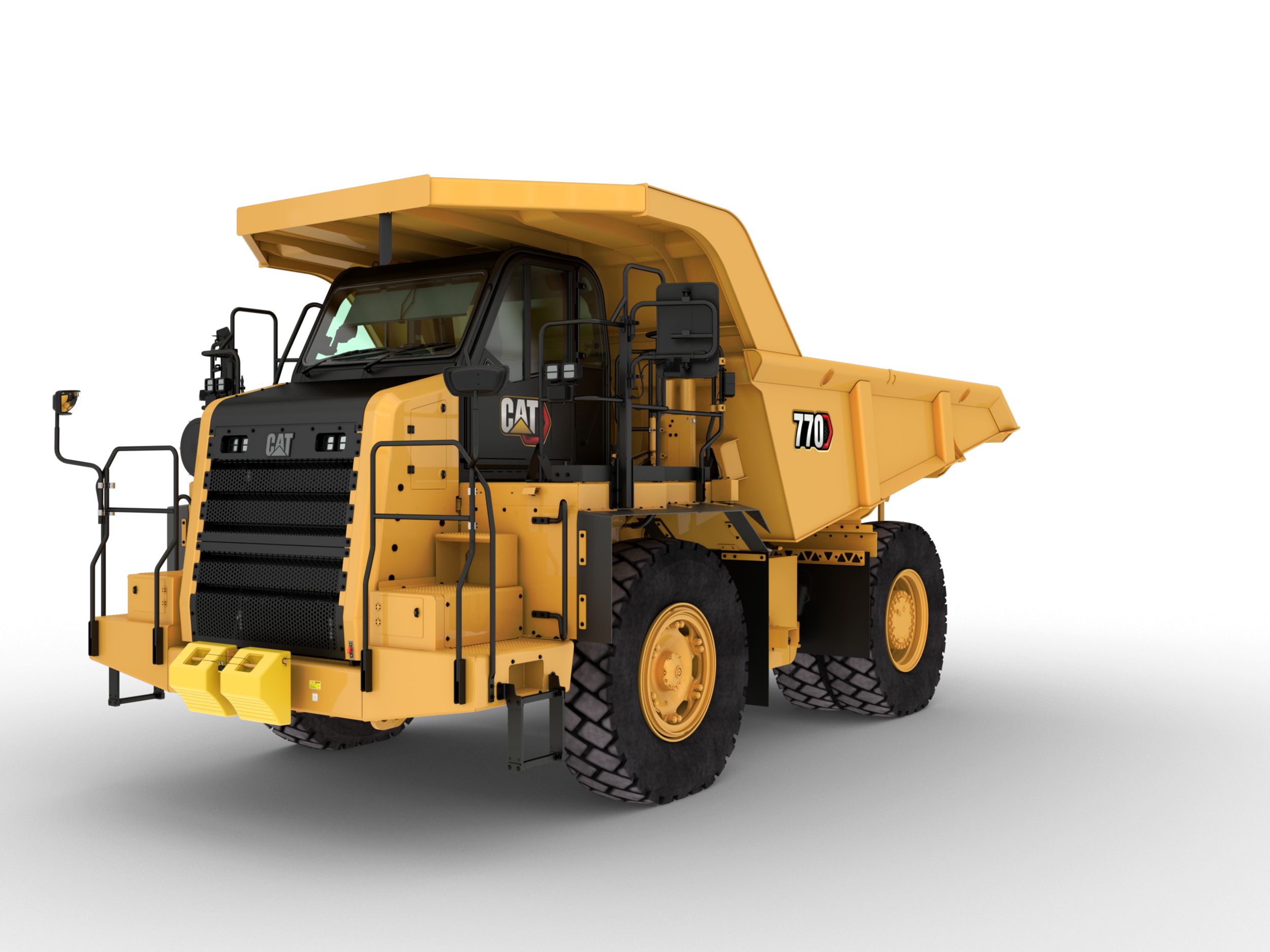

770 (07)

Dúmperes rígidos 770 (07)

Solicitar una cotización Encontrar distribuidor

Especificaciones clave

Carga máxima (100 %)
42.1 ton (EE. UU.)
38.2 t
Modelo de motor
Cat® C15
Cat® C15
Velocidad máxima: con carga
45.8 milla/h
73.7 km/h

Información general

Rendimiento y productividad

El 770 de 40 toneladas de carga útil de Cat establece el estándar de rendimiento de acarreo en los sectores de la construcción y las canteras. Hemos tomado lo mejor de nuestra robusta y fiable gama de dúmperes rígidos y lo hemos integrado con tecnologías que ayudan a nuestro medio ambiente, hacen que los operadores sean más productivos y mejoran drásticamente la economía de las flotas de transporte. Una combinación óptima para la 770 es la pala de ruedas Cat 986K o 988K o las excavadoras hidráulicas 374F o 390F. Sea cual sea su tipo de negocio, el 770 está diseñado para ayudarle a mover materiales de forma segura y eficiente en cada transporte.

Ventajas

Hasta un 11% Menos emisiones de CO2

El 770G emite hasta un 11 % menos CO2 que el modelo 770 anterior.

Especificaciones del producto para 770 (07)

Modelo de motor Cat® C15 Cat® C15
Velocidad del motor nominal 1700 r/min 1700 r/min
Potencia bruta: SAE J1995 515 HP 384 kW
Potencia neta: SAE J1349 477 HP 356 kW
Potencia neta: ISO 9249 477 HP 356 kW
Potencia neta - 80/1269/EEC 489 HP 365 kW
Potencia neta: ISO 14396 508 HP 379 kW
Par neto: SAE J1349 1834 pie·lbf 2486 N·m
Número de cilindros 6 6
Calibre 5.4 pulg 137 mm
Carrera 6.7 pulg 171 mm
Cilindrada 927.6 pulg³ 15.2 l
Nota (1) La clasificación de potencia del motor corresponde a 1,700 rev/min cuando se somete a prueba en las condiciones estándar concretas para el estándar especificado. La clasificación de potencia del motor corresponde a 1,700 rev/min cuando se somete a prueba en las condiciones estándar concretas para el estándar especificado.
Nota (2) Las potencias están calculadas con unas condiciones normales de 25 °C (77 °F) de temperatura y 100 kPa (29,61 Hg) de presión barométrica según la norma SAE J1995. Las potencias están calculadas utilizando combustible de densidad 35 API a 16 °C (60 °F) con un valor térmico bajo de 42.780 kJ/kg (18.390 BTU/lb) con el motor a 30 °C (86 °F). Las potencias están calculadas con unas condiciones normales de 25 °C (77 °F) de temperatura y 100 kPa (29,61 Hg) de presión barométrica según la norma SAE J1995. Las potencias están calculadas utilizando combustible de densidad 35 API a 16 °C (60 °F) con un valor térmico bajo de 42.780 kJ/kg (18.390 BTU/lb) con el motor a 30 °C (86 °F).
Nota (3) El motor mantiene la potencia especificada hasta los 3000metros (9843pies) de altitud. El motor mantiene la potencia especificada hasta los 3000metros (9843pies) de altitud.
Nota (4) Cumple la Exención por pequeño volumen de Japón. Cumple la Exención por pequeño volumen de Japón.
Emisiones Cumple los estándares de emisiones Tier 4 de la EPA de EE. UU. y Stage V de la UE. Cumple los estándares de emisiones Tier 4 de la EPA de EE. UU. y Stage V de la UE.
Masa bruta de la máquina recomendada 157000 lb 71214 kg
Masa bruta de la máquina recomendada 157000 lb 71214 kg
Peso del chasis 55948 lb 25378 kg
Peso de la caja 17306 lb 7850 kg
Nota (1) Peso del chasis con depósito de combustible lleno, mecanismo de elevación, dispositivo de montaje de la caja, llantas y neumáticos. Peso del chasis con depósito de combustible lleno, mecanismo de elevación, dispositivo de montaje de la caja, llantas y neumáticos.
Nota (2) El peso de la caja es el de la caja de doble declive estándar sin revestimiento y varía según la configuración. El peso de la caja es el de la caja de doble declive estándar sin revestimiento y varía según la configuración.
Carga máxima (100 %) 42.1 ton (EE. UU.) 38.2 t
Velocidad máxima: con carga 45.8 milla/h 73.7 km/h
Carga útil ideal (100%) 42.1 ton (EE. UU.) 38.2 t
Carga útil de trabajo máxima (110 %) 46.3 ton (EE. UU.) 42 t
Carga útil máxima permitida (120%)* 50.5 ton (EE. UU.) 45.8 t
Capacidad de la caja - SAE 2:1 32.9 yd³ 25.2 m³
Nota (1) * Consulte la política de carga útil 10/10/20 de Caterpillar sobre limitaciones de la masa bruta máxima de la máquina. * Consulte la política de carga útil 10/10/20 de Caterpillar sobre limitaciones de la masa bruta máxima de la máquina.
Nota (2) Carga útil ideal y capacidad basado en carrocería de doble declive sin revestimiento. La selección del implemento afectará a la carga útil y a la masa bruta de la máquina máxima. Carga útil ideal y capacidad basado en carrocería de doble declive sin revestimiento. La selección del implemento afectará a la carga útil y a la masa bruta de la máquina máxima.
1.ª marcha de avance 7.4 milla/h 11.9 km/h
2.ª marcha de avance 10.1 milla/h 16.3 km/h
3.ª marcha de avance 13.8 milla/h 22.2 km/h
4.ª marcha de avance 18.5 milla/h 29.8 km/h
5.ª marcha de avance 25.1 milla/h 40.4 km/h
6.ª marcha de avance 33.8 milla/h 54.4 km/h
7.ª marcha de avance 45.8 milla/h 73.7 km/h
Marcha atrás 8.8 milla/h 14.2 km/h
Nota Velocidades máximas de desplazamiento con los neumáticos de 18.00R33 (E4) estándar. Velocidades máximas de desplazamiento con los neumáticos de 18.00R33 (E4) estándar.
Relación de desmultiplicación del diferencial 1.92:1 1.92:1
Relación de desmultiplicación planetaria 4.80:1 4.80:1
Relación de reducción total 9.26:1 9.26:1
Superficie de frenado: delantera 216 pulg² 1395 cm²
Superficie de frenado: trasera 6235 pulg² 40225 cm²
Estándares de freno ISO 3450:2011 ISO 3450:2011
Nota Masa bruta de la máquina: 71 214 kg (157 000 lb). Masa bruta de la máquina: 71 214 kg (157 000 lb).
Caudal de la bomba: vacío alto 118 gal/min 448 l/min
Ajuste de la válvula de seguridad: elevación 2750 psi 18950 kPa
Ajuste de la válvula de seguridad: bajada 500 psi 3450 kPa
Tiempo de elevación de la caja: vacío bajo 7.5 s 7.5 s
Tiempo de descenso de la caja: flotación 10 s 10 s
Disminución de potencia de la caja: vacío alto 10 s 10 s
A ras 23.01 yd³ 17.6 m³
Colmada (SAE 2:1)* 32.9 yd³ 25.2 m³
Nota (2) *ISO 6483:1980. *ISO 6483:1980.
Nota (1) Consulte a su distribuidor Cat para obtener recomendaciones sobre la caja. Consulte a su distribuidor Cat para obtener recomendaciones sobre la caja.
A ras 23.01 yd³ 17.6 m³
Colmada (SAE 2:1)* 32.9 yd³ 25.2 m³
Nota (1) Consulte a su distribuidor Cat para obtener recomendaciones sobre la caja. Consulte a su distribuidor Cat para obtener recomendaciones sobre la caja.
Nota (2) *ISO 6483:1980. *ISO 6483:1980.
Eje delantero: vacío 49 % 49 %
Eje delantero: con carga 34 % 34 %
Eje trasero: vacío 51 % 51 %
Eje trasero: con carga 66 % 66 %
Carrera del cilindro cargado en vacío, delantera 9.2 pulg 234 mm
Carrera del cilindro cargado en vacío, trasera 5.9 pulg 149 mm
Eje trasero: oscilación 8.9 ° 8.9 °
Depósito de combustible 140 galón (EE. UU.) 530 l
Sistema de refrigeración 33 galón (EE. UU.) 125 l
Cárter 17 galón (EE. UU.) 64 l
Diferencial: mandos finales 47 galón (EE. UU.) 180 l
Depósito de la dirección 14.5 galón (EE. UU.) 55 l
Sistema de dirección: depósito incluido 23 galón (EE. UU.) 87 l
Depósito hidráulico de los frenos/sistema de elevación 38 galón (EE. UU.) 145 l
Sistema de frenos/sistema de elevación 60 galón (EE. UU.) 227 l
Convertidor de par: sistema de transmisión 17 galón (EE. UU.) 64 l
Depósito de DEF 6 galón (EE. UU.) 21 l
Neumático estándar 18.00R33 (E4) 18.00R33 (E4)
Nota (1) La capacidad de producción del Dúmper 770G es tan alta que, en determinadas condiciones de trabajo, podría sobrepasarse la capacidad de los neumáticos estándar u opcionales en toneladas por kilómetro/hora y, por lo tanto, podría limitar la producción. La capacidad de producción del Dúmper 770G es tan alta que, en determinadas condiciones de trabajo, podría sobrepasarse la capacidad de los neumáticos estándar u opcionales en toneladas por kilómetro/hora y, por lo tanto, podría limitar la producción.
Nota (2) Caterpillar recomienda al cliente que, antes de elegir los neumáticos, analice todas las condiciones de trabajo y consulte a su proveedor habitual de neumáticos para que le ayude a elegir los más adecuados. Caterpillar recomienda al cliente que, antes de elegir los neumáticos, analice todas las condiciones de trabajo y consulte a su proveedor habitual de neumáticos para que le ayude a elegir los más adecuados.
Normas de ROPS La estructura de protección en caso de vuelcos (ROPS) para cabina que ofrece Caterpillar cumple los requisitos de la norma ISO 3471:2008 ROPS. La estructura de protección en caso de vuelcos (ROPS) para cabina que ofrece Caterpillar cumple los requisitos de la norma ISO 3471:2008 ROPS.
Normas de FOPS La estructura de protección contra el riesgo de la caída de objetos (FOPS) cumple los requisitos de la norma ISO 3449:2005 Level II. La estructura de protección contra el riesgo de la caída de objetos (FOPS) cumple los requisitos de la norma ISO 3449:2005 Level II.
Estándares de sonido (1) Se recomienda el uso de protectores auditivos cuando se trabaje durante periodos prolongados en un puesto del operador o cabina abiertos o en lugares muy ruidosos. Se recomienda el uso de protectores auditivos cuando se trabaje durante periodos prolongados en un puesto del operador o cabina abiertos o en lugares muy ruidosos.
Estándares de sonido (2) El nivel de potencia de presión acústica exterior para una máquina estándar medido según los ensayos especificados en la norma ISO 6395:2008 es de 116 dB(A). El nivel de potencia de presión acústica exterior para una máquina estándar medido según los ensayos especificados en la norma ISO 6395:2008 es de 116 dB(A).
Estándares de sonido (3) El nivel de presión acústica equivalente del operador es de 79 dB(A) y 74 dB(A) con supresión acústica de la UE aplicada cuando se utiliza la norma ISO 6396:2008. El nivel de presión acústica equivalente del operador es de 79 dB(A) y 74 dB(A) con supresión acústica de la UE aplicada cuando se utiliza la norma ISO 6396:2008.
Normas de la dirección ISO 5010:2007 ISO 5010:2007
Ángulo de dirección 40.5 ° 40.5 °
Radio de giro: delantero 57.7 pie 17.6 m
Círculo de giro: diámetro de espacio libre 66.6 pie 20.3 m
Nota Masa bruta de la máquina: 71 214 kg (157 000 lb). Masa bruta de la máquina: 71 214 kg (157 000 lb).
Altura: parte superior de la ROPS 12.7 pie 3857 mm
Longitud total de la caja 26.8 pie 8199 mm
Longitud interior de la caja 18.5 pie 5635 mm
Carcasa estandarizada 28.9 pie 8796 mm
Distancia entre ejes 13 pie 3960 mm
Eje trasero: cola de la máquina 8.5 pie 2586 mm
Altura libre sobre el suelo 1.6 pie 518 mm
Altura libre de descarga 1.7 pie 506 mm
Altura de carga: vacío 10.3 pie 3147 mm
Profundidad interior máxima de la caja 4.6 pie 1404 mm
Altura total con la caja levantada 27.1 pie 8255 mm
Anchura de funcionamiento 15.7 pie 4780 mm
Distancia entre los ejes centrales de los neumáticos exteriores delanteros 10.2 pie 3110 mm
Altura libre en el protector del motor 1.8 pie 335 mm
Anchura exterior de la caja 12.9 pie 3931 mm
Anchura interior de la caja 11.9 pie 3627 mm
Altura del techo delantero 13.5 pie 4114 mm
Eje trasero: espacio libre 1.8 pie 548 mm
Distancia entre los ejes centrales de los neumáticos gemelos traseros 8.3 pie 2536 mm
Anchura total entre los neumáticos traseros 12.1 pie 3693 mm

770 (07) Equipos estándar

NOTA

  • Los equipos estándar y opcionales pueden variar. Consulte a su distribuidor Cat para obtener más información.

SISTEMA ELÉCTRICO

  • Alarma de marcha atrás
  • Alternador, 115 amperios
  • Conector de arranque de emergencia, auxiliar
  • Baterías, sin mantenimiento, 12 V (2), 190 amperios/hora
  • Sistema eléctrico, 24 V
  • Sistema de iluminación:
    - Luz de marcha atrás (halógena)
    - Indicadores de dirección/peligro (LED trasero y delantero)
    - Faros (halógenos) con regulador
    de intensidad - Luces adicionales de acceso del operador (solo en mercados en desarrollo)

COMUNICACIONES DE PRODUCT LINK™

  • Preinstalación de Product Link

PROTECCIONES

  • Eje motriz
  • Cárter del motor

CABINA DEL OPERADOR

  • Aire acondicionado
  • Cenicero y encendedor
  • Percha para abrigo
  • Sujetavasos (4)
  • Puerto de conexión de diagnóstico, 24 V
  • Preinstalación de radio de entretenimiento:
    – Convertidor de 5A
    – Altavoces
    – Antena
    – Mazo de cables
  • Indicadores
    - Indicador de servicio para filtro de aire del motor electrónico
    - Indicador de temperatura del aceite del freno
    - Indicador de temperatura del refrigerante
    - Horómetro
    - Tacómetro
    - Indicador de exceso de velocidad del motor
    - Nivel de combustible
    - Velocímetro con odómetro
    - Indicador de velocidad de la transmisión
  • Calentador/antiescarcha (11.070 kCal/43.930 Btu)
  • Palanca de elevación de la caja
  • Bocina eléctrica
  • Luz: techo
  • Luz: adicional
  • Unidad de visualización, Messenger
  • Espejos
  • Enchufe, 12 V
  • Cabina aislada e insonorizada con estructuras ROPS
  • Asiento Cat Comfort de la serie III:
    - Suspensión completamente neumática
    - cuatro puntos con anclaje
  • Volante, acolchado, abatible y telescópico
  • Compartimento de almacenamiento
  • Parasol, cristal tintado
  • Sistema de bloqueo del acelerador
  • Limpia (intermitente) y lavaparabrisas

TREN DE POTENCIA

  • Postenfriador aire a aire (ATAAC)
  • Filtro de aire con prefiltro externo (1)
  • Regulación del régimen automático en modo en frío
  • Arranque eléctrico
  • Turboalimentador
  • Sistema de frenos de accionamiento hidráulico:
    - Control automático del retardador (ARC, Automatic Retarder Control) (usa frenos de discos múltiples, refrigerados por aceite)
    - Motor de liberación del freno (remolque)
    - Frenos de disco (delanteros)
    - Frenos de larga duración
    - Frenos de discos múltiples refrigerados por aceite (traseros)
    - Freno de estacionamiento
    - Freno secundario
    - Freno de servicio
  • Transmisión:
    Servotransmisión automática 7 velocidades
    - Inhibidor de los cambios de marcha
    - Control del acelerador en los cambios de marcha
    - Sistema de control de los cambios de sentido de marcha
    - Inhibidor de cambio descendente
    - Interruptor de arranque en punto muerto
    - Inhibidor de descenso en punto muerto
    - Inhibidor de marcha atrás
    - Neutralizador de marcha atrás durante la descarga
    - Selección de velocidad más alta programable

SISTEMAS DE SUSPENSIÓN

  • Suspensión delantera y trasera

OTROS EQUIPOS ESTÁNDAR

  • Pasador de seguridad de la caja (fija la caja en la posición subida)
  • Indicador de caja bajada
  • Manual de piezas en CD-ROM
  • Ventilador, demanda hidráulica
  • Depósito de combustible (530L/140gal)
  • Protector, compartimento del motor
  • Protector, barro
  • Desconexión de las baterías a nivel del suelo
  • Apagado del motor a nivel del suelo
  • Conexiones de engrase, a nivel del suelo
  • Depósitos (separados)
    – Freno/conversor/elevación
    – Dirección
    – Transmisión/convertidor de par
  • Llantas 15×33
  • Eyectores de roca
  • Plataforma de servicio, lado derecho e izquierdo
  • Dirección suplementaria (automática)
  • Argollas de sujeción
  • Ganchos de remolque (parte delantera)/clavija de remolque (parte trasera)
  • Cerraduras de protección contra vandalismo

ANTICONGELANTE

  • Refrigerante de larga duración hasta –35 °C (–30 °F)

770 (07) Equipos optativos

NOTA

  • Los equipos estándar y opcionales pueden variar. Consulte a su distribuidor Cat para obtener más información.

EQUIPOS OPCIONALES

  • Freno motor Cat
  • Discos de freno de larga duración
  • Calentador de la caja/Caja de derivación
  • Cuatro (4) baterías
  • Luces de alta intensidad
  • Product Link
  • Alarma de marcha atrás
  • Espejos con calefacción
  • Calentador de combustible
  • Ayuda por éter
  • Calentador del refrigerante
  • Sistema de lubricación automática
  • Cámara de visión trasera (WAVS)
  • Llantas de repuesto
  • Calzos para rueda
  • Paneles laterales de la caja
  • Sistema de control de tracción (TCS)

Tecnología y servicios compatibles

Aproveche los datos conectados y los principios de seguridad de Caterpillar para mejorar la eficiencia, aumentar la productividad y hacer que su negocio sea más rentable.

  • Cat Inspect

    Con Cat® Inspect, podrá acceder a los datos de sus equipos en su dispositivo móvil. Esta aplicación de fácil manejo le permite obtener datos sobre las inspecciones y se integra con sus otros sistemas de datos Cat, para que pueda controlar de cerca su flota. Cada año se realizan más de un millón de inspecciones, lo cual ofrece una gran comodidad a los propietarios de equipos además de generar en ellos una mayor responsabilidad.

  • Cat Product Link

    Cat® Product Link™ le conecta a sus equipos de forma inalámbrica y le ofrece una información muy importante acerca del funcionamiento de su máquina o flota. A través de aplicaciones web en línea, se ofrecen datos tales como la ubicación, las horas de funcionamiento, el consumo de combustible, la productividad, el tiempo en vacío y los códigos de diagnóstico. Así, siempre podrá tomar decisiones oportunas basadas en los datos para maximizar la eficiencia, mejorar la productividad y reducir los costes de propiedad y de operación de su flota. Disponible con conectividad móvil y por satélite.

  • VisionLink®

    VisionLink® es una aplicación de software basada en la nube que elimina las conjeturas de la gestión de flotas con información clave para maximizar el rendimiento, independientemente del tamaño de la flota o del fabricante del equipo. Reciba los datos de los equipos sin problemas en su ordenador de sobremesa o dispositivo móvil, todo ello desde una cómoda solución centralizada para tomar decisiones informadas en todo momento.

1 - 8 De 9 Items Elementos
Anterior Sig.

Con Cat® Inspect, podrá acceder a los datos de sus equipos en su dispositivo móvil. Esta aplicación de fácil manejo le permite obtener datos sobre las inspecciones y se integra con sus otros sistemas de datos Cat, para que pueda controlar de cerca su flota. Cada año se realizan más de un millón de inspecciones, lo cual ofrece una gran comodidad a los propietarios de equipos además de generar en ellos una mayor responsabilidad.

Explorar tecnología

Cat® Product Link™ le conecta a sus equipos de forma inalámbrica y le ofrece una información muy importante acerca del funcionamiento de su máquina o flota. A través de aplicaciones web en línea, se ofrecen datos tales como la ubicación, las horas de funcionamiento, el consumo de combustible, la productividad, el tiempo en vacío y los códigos de diagnóstico. Así, siempre podrá tomar decisiones oportunas basadas en los datos para maximizar la eficiencia, mejorar la productividad y reducir los costes de propiedad y de operación de su flota. Disponible con conectividad móvil y por satélite.

Explorar tecnología

VisionLink® es una aplicación de software basada en la nube que elimina las conjeturas de la gestión de flotas con información clave para maximizar el rendimiento, independientemente del tamaño de la flota o del fabricante del equipo. Reciba los datos de los equipos sin problemas en su ordenador de sobremesa o dispositivo móvil, todo ello desde una cómoda solución centralizada para tomar decisiones informadas en todo momento.

Explorar tecnología
  • Cat Payload con Truck Production Management System

    Cat® Payload con Truck Production Management System (sistema de gestión de producción del dúmper) es un sistema de pesaje de carga útil que ayuda a mejorar la productividad de la flota y reducir los costes de operación. La pantalla y las luces de carga útil indican que se ha alcanzado la carga adecuada.

1 - 8 De 9 Items Elementos
Anterior Sig.

Cat® Payload con Truck Production Management System (sistema de gestión de producción del dúmper) es un sistema de pesaje de carga útil que ayuda a mejorar la productividad de la flota y reducir los costes de operación. La pantalla y las luces de carga útil indican que se ha alcanzado la carga adecuada.

Explorar tecnología
  • VisionLink® Productivity

    VisionLink® Productivity es una plataforma basada en la nube de fácil manejo que recopila y resume la información telemática de las máquinas y los datos sobre los lugares de trabajo que proporcionan todos sus equipos. Los datos procesables sobre el rendimiento se transmiten a la plataforma web, para que los usuarios puedan acceder a ellos en cualquier momento y lugar a través de un móvil, una tableta o un dispositivo de sobremesa, tanto desde los lugares de trabajo como fuera de ellos.

1 - 8 De 9 Items Elementos
Anterior Sig.

VisionLink® Productivity es una plataforma basada en la nube de fácil manejo que recopila y resume la información telemática de las máquinas y los datos sobre los lugares de trabajo que proporcionan todos sus equipos. Los datos procesables sobre el rendimiento se transmiten a la plataforma web, para que los usuarios puedan acceder a ellos en cualquier momento y lugar a través de un móvil, una tableta o un dispositivo de sobremesa, tanto desde los lugares de trabajo como fuera de ellos.

Explorar tecnología

Compare 770 (07) con otros productos considerados habitualmente.

Hay folletos de productos y mucho más listos para la descarga

Galería multimedia

Dúmper Rígido 770G

Dúmper Rígido 770G

Dúmper Rígido 770

Dúmper Rígido 770G
Dúmper Rígido 770G
Dúmper Rígido 770

Comprobar las ofertas actuales para  770 (07)

Ver más ofertas
