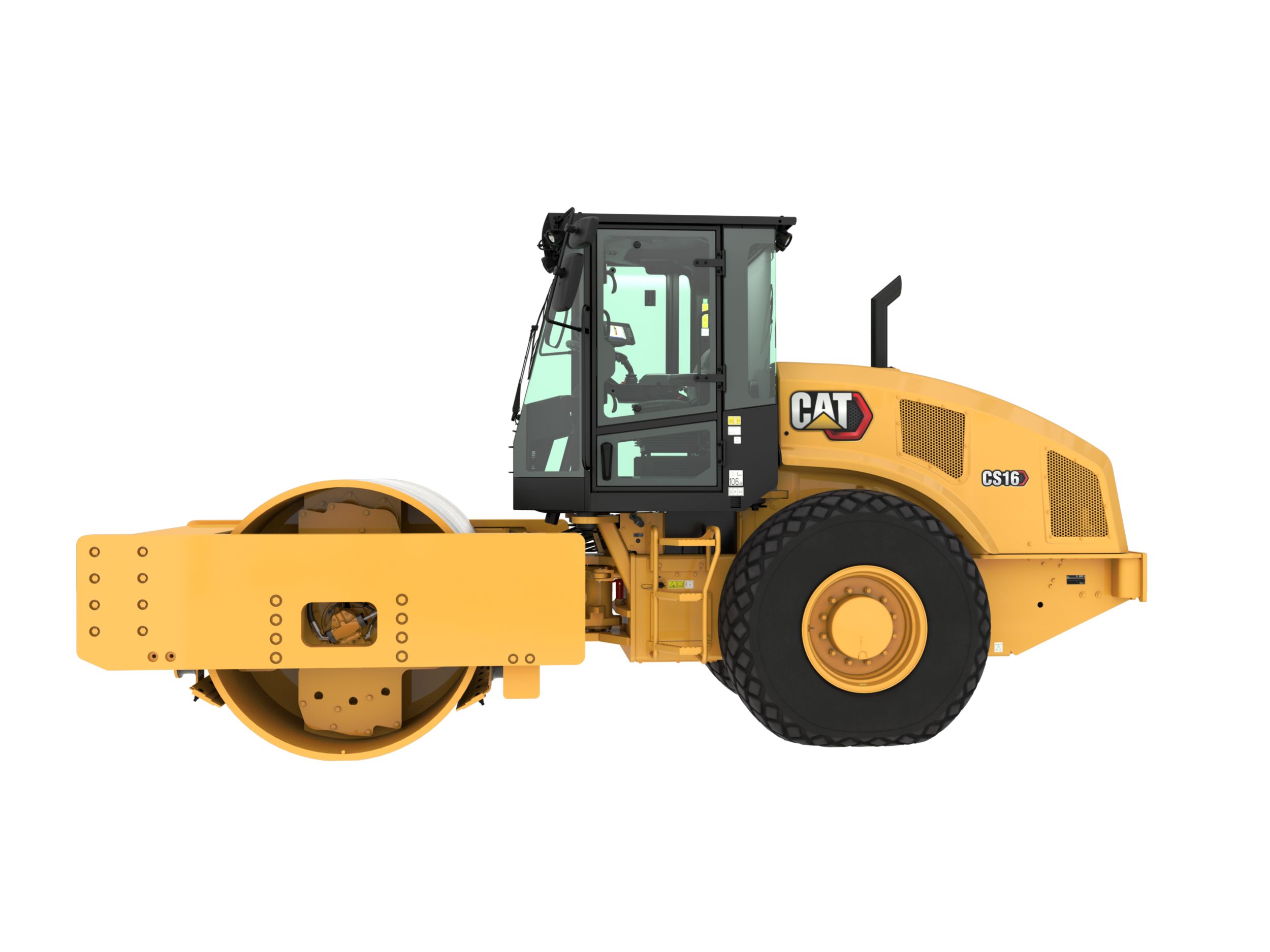

Compacteur de sol vibrant CS16

Compacteurs de sol vibrants CS16

Demander un devis Trouver concessionnaire

Spécifications clés

Poids en ordre de marche – avec cabine
35272 lb
15999 kg
Largeur de compactage
84 in
2134 mm
Puissance brute
174.9 HP
130.4 kW

Vue d'ensemble

Compactage efficace et constant

Le modèle CS16 Cat® comporte un cylindre lisse et convient parfaitement aux applications sur sols granulaires ou aux applications sur sols cohésifs avec un kit de bandage pour pieds dameurs en option. Un système de propulsion fiable améliore la performance et l'efficacité, et les solutions de technologie de compactage vous aident à atteindre la densité cible plus rapidement.

Avantages

Coûts d'exploitation réduits

Le mode Éco, l'attelage sans entretien avec des roulements étanches à vie et les intervalles d'entretien prolongés aident à maintenir vos coûts d'exploitation et d'entretien à un niveau bas.

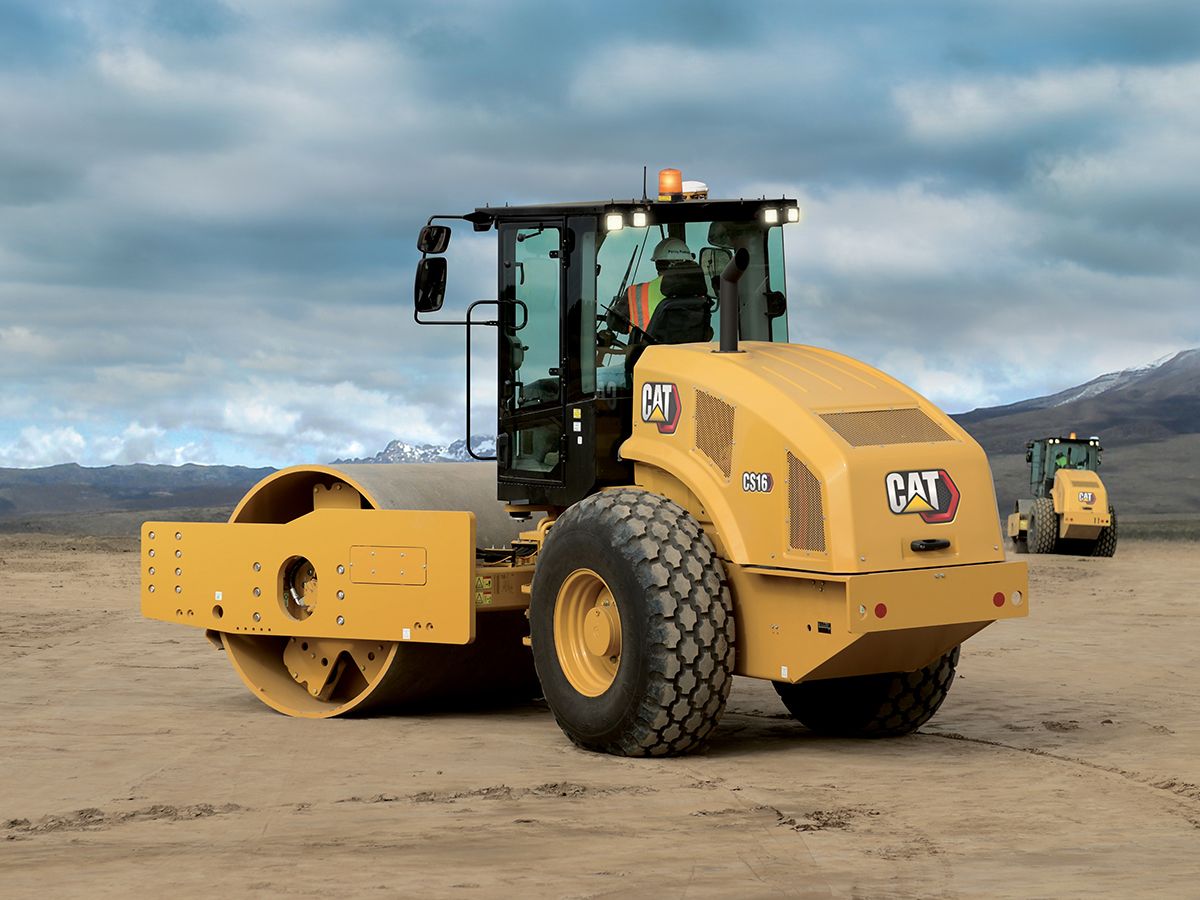

Augmentez l'efficacité avec la technologie de compactage

La technologie de mesure de compactage embarquée indique quand les spécifications sont atteintes, aidant à éliminer la conjecture, réduire les passages inutiles et minimiser les retouches.

Visibilité et confort exceptionnels

Une caméra arrière améliore la visibilité autour de la machine, et un siège pivotant avec des commandes intégrées et une console de direction inclinable fournissent un environnement de travail ergonomique.

Spécifications produit pour CS16

Puissance brute 174.9 HP 130.4 kW
Puissance moteur – ISO 14396 173.5 HP 129.4 kW
Puissance nette – ISO 9249 145.8 HP 108.7 kW
Puissance nette - SAE J1349 145.1 HP 108.2 kW
Nota (1) La puissance nette annoncée est la puissance disponible au volant moteur lorsque celui-ci est équipé d'un ventilateur tournant à vitesse maximale, d'un filtre à air, d'un module d'émissions propres et d'un alternateur. La puissance nette annoncée est la puissance disponible au volant moteur lorsque celui-ci est équipé d'un ventilateur tournant à vitesse maximale, d'un filtre à air, d'un module d'émissions propres et d'un alternateur.
Modèle de moteur C4.4 Cat® C4.4 Cat®
Émissions Normes EPA Tier 4 Final (États-Unis)/Stage V (Union européenne) Normes EPA Tier 4 Final (États-Unis)/Stage V (Union européenne)
Course 5 in 127 mm
Alésage 4.1 in 105 mm
Poids en ordre de marche – avec cabine 35272 lb 15999 kg
Poids – tambour avec cabine 22979 lb 10423 kg
Nota (1) Les poids en ordre de marche sont approximatifs et tiennent compte du plein des liquides, d'un poids de conducteur de 75 kg (165 lb) et d'une cabine avec chauffage et climatisation. Les poids en ordre de marche sont approximatifs et tiennent compte du plein des liquides, d'un poids de conducteur de 75 kg (165 lb) et d'une cabine avec chauffage et climatisation.
Fréquence de vibration – standard 1680 VPM 28 Hz
Plage d'options de fréquences variables 23,3 - 28 Hz (1400-1680 vpm) 23,3 - 28 Hz (1400-1680 vpm)
Amplitude nominale – élevée 0.083 in 2.1 mm
Amplitude nominale – basse 0.039 in 0.98 mm
Force centrifuge – maximale 75234 lb 335 kN
Force centrifuge – minimale 35163 lb 156 kN
Charge linéaire statique – avec cabine 273.5 lb/in 48.8 kg/cm
Largeur de compactage 84 in 2134 mm
Longueur hors tout 19.9 ft 6.1 m
Longueur hors tout – avec lame en option 21.5 ft 6.6 m
Largeur hors tout 7.7 ft 2.3 m
Largeur hors tout – avec lame en option 8.2 ft 2.5 m
Hauteur maximale 10.1 ft 3.1 m
Diamètre du tambour 60.4 in 1535 mm
Hauteur de la lame en option 26.9 in 683 mm
Empattement 9.5 ft 2.9 m
Garde au sol 16.9 in 429 mm
Hauteur de passage de bordure 19.3 in 489 mm
Rayon de braquage – à l'intérieur du bord du cylindre 12.1 ft 3.7 m
Vitesse de translation – maximale 7.1 mile/h 11.4 km/h
Contenance du réservoir de carburant 81.1 US gal 307 l
Réservoir de DEF 5 US gal 19 l
Circuit de refroidissement 7.4 US gal 28.2 l
Huile moteur - Avec filtre 3.1 US gal 11.6 l
Carters de balourds (combinés) 6.9 US gal 26 l
Essieu et réducteurs 4.8 US gal 18 l
Réservoir hydraulique 13.2 US gal 50 l
Recyclabilité 96% 96%

CS16 Équipement standard

NOTA

  • L'équipement standard et les options peuvent varier. Pour de plus amples informations, veuillez consulter votre concessionnaire Cat.

POSTE DE CONDUITE

  • Cabine ROPS/FOPS avec régulation de la température, siège en tissu, rétroviseurs extérieurs
  • Siège réglable avec console intégrée
  • Affichage LCD avec protection antivandalisme verrouillable
  • Colonne de direction inclinable et réglable avec porte-gobelets intégrés
  • Système de caméra arrière avec affichage couleurs à écran tactile
  • Ceinture de sécurité haute visibilité de 50 mm (2 in)
  • Sortie électrique 12 volts
  • Klaxon, avertisseur de recul

SYSTÈME DE VIBRATION

  • Compacteur de sol vibrant
  • Carters de balourd étanches
  • Double amplitude, fréquence unique
  • Fonction de vibration automatique
  • Décapeuse en acier réglable simple

SOLUTIONS TECHNOLOGIQUES

  • VisionLink®

GROUPE MOTOPROPULSEUR

  • Moteur C4.4 Cat®
  • Filtre à air à deux éléments
  • Contacteur de l'accélérateur à trois positions incluant le mode Éco
  • Commande automatique du régime moteur (ASC)
  • Pompes de transmission jumelées : une pour l'entraînement de cylindre, une pour l'essieu arrière
  • Filtre à carburant, séparateur d'eau, pompe d'amorçage, indicateur de niveau d'eau
  • Radiateur inclinable/refroidisseur d'huile hydraulique
  • Circuit de freinage double
  • Transmission hydrostatique à deux vitesses
  • Différentiel à glissement limité

ÉQUIPEMENT ÉLECTRIQUE

  • Circuit électrique 24 volts
  • Alternateur 100 A
  • Batterie avec capacité de démarrage à froid de 750 A

AUTRE

  • Capotage moteur verrouillable, réservoirs hydrauliques et à carburant
  • Jauges de niveau pour niveau d'huile hydraulique et niveau de liquide de refroidissement du radiateur
  • Valeurs de prélèvement d'échantillons S·O·S℠ : huile moteur, huile hydraulique et liquide de refroidissement
  • Projecteurs de travail halogènes (4)

CS16 Options

NOTA

  • L'équipement standard et les options peuvent varier. Pour de plus amples informations, veuillez consulter votre concessionnaire Cat.

POSTE DE CONDUITE

  • Pare-soleil (cabine)
  • Pare-soleil déroulant (cabine)
  • Ceinture de sécurité haute visibilité de 76 mm (3 in)

SYSTÈME DE VIBRATION

  • Kit de bandage amovible - Pieds dameurs ovales ou carrés
  • Fréquence variable
  • Doubles décapeuses réglables en acier
  • Doubles décapeuses réglables en polyuréthane
  • Lame de nivellement

SOLUTIONS TECHNOLOGIQUES

  • Mesure – Machine Drive Power (MDP)
  • Mesure - Valeur du compteur de compactage (CMV)
  • Command for Compaction

GROUPE MOTOPROPULSEUR

  • Protecteur de transmission

AUTRE

  • Huile hydraulique bio remplie en usine
  • Projecteurs de travail halogènes (8)
  • Projecteurs à DEL (8)
  • Gyrophare orange
