Compacteurs à déchets 816

Demander un devis Trouver concessionnaire

Spécifications clés

Puissance brute (SAE J1995:2014): 284 hp; 212 kW

Puissance nette (SAE J1349:2011): 249 hp; 186 kW

Puissance nette (ISO 9249:2007): 249 hp; 186 kW

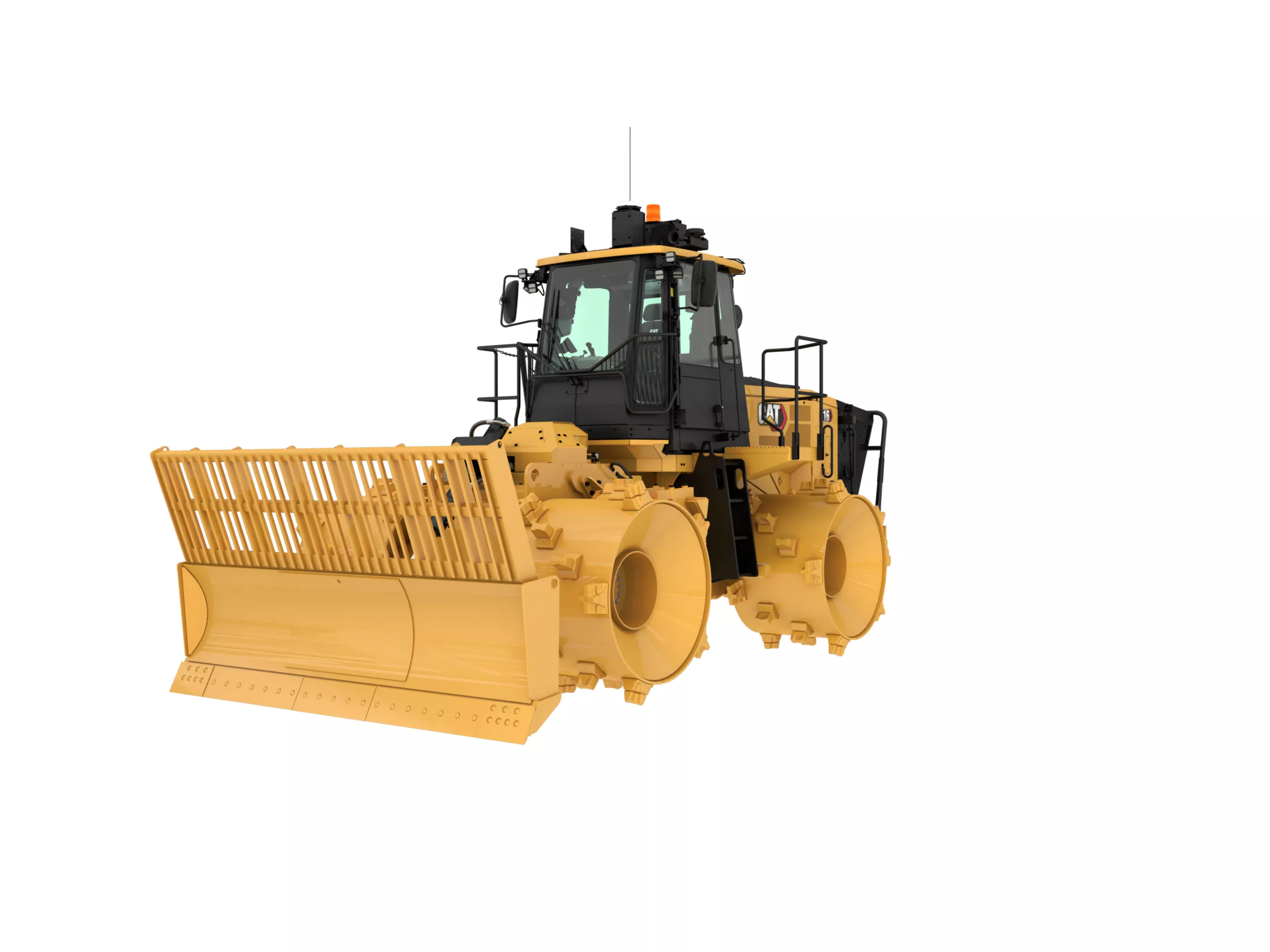

816
Modifier le modèle

Vue d'ensemble

Pour vous aider à écraser

Spécialement conçu pour l'utilisation dans les décharges sanitaires, le 816 Cat offre des fonctionnalités, des performances et une efficacité qui découlent de plus de 45 ans de leadership industriel. La protection éprouvée sur le terrain et les technologies intégrées garantissent une disponibilité élevée et des performances optimales dans les décharges sanitaires.

Avantages

PROTECTION AMÉLIORÉE

Conçu pour protéger les principaux composants et systèmes des dégâts, des débris, des produits chimiques, d'une usure prématurée ou des matériaux pouvant recouvrir les composants.

JUSQU'À 12% DE RÉDUCTION SUR LES COÛTS D'ENTRETIEN

Points d'entretien regroupés pour faciliter l'entretien.

CONFORT DU CONDUCTEUR AMÉLIORÉ

Cabine modernisée, équipée d'une direction silencieuse, d'un nouveau siège et de commandes réglables qui permettent aux conducteurs de travailler plus efficacement tout au long de la journée.

Caractéristiques en un coup d'œil

MAÎTRISE ET CONFORT DE CONDUITE

Entrée et sortie simplifiées grâce à une cabine totalement redessinée avec accoudoir rabattable.
Conducteurs tenus informés de l'état et du fonctionnement de la machine grâce à la centrale de surveillance de la machine VIMS™ 3G.
Sécurité et visibilité améliorées grâce à la caméra de vision arrière montée de série.
La régulation automatique de la température permet de conserver les réglages de la température sélectionnés.
Productivité du conducteur améliorée grâce à de nouveaux panneaux de contacteurs à membrane, un allumage à clé de contact et un contacteur de frein de stationnement électrohydraulique.
Confort accru par la réduction des niveaux sonores dans le poste de conduite.
Réduction des niveaux sonores à l'extérieur et ensembles faible niveau sonore en option.

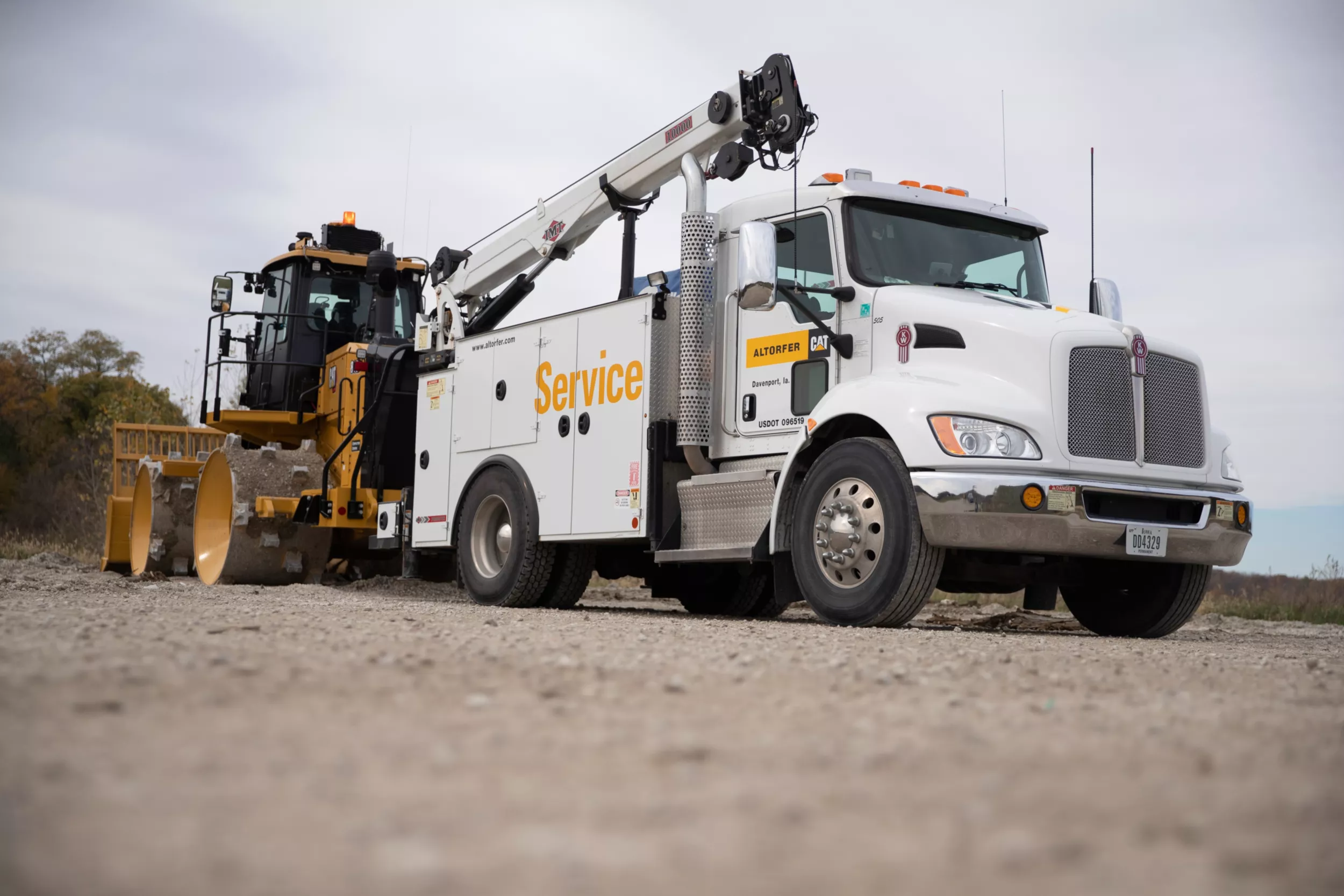

SERVICE ET ASSISTANCE DE POINTE

Accès simplifié, dans un environnement contrôlé, compartiment électronique situé à l'intérieur de la cabine.
Accent mis sur la sécurité avec accès aux principaux composants au niveau du sol ou via une plateforme.
Au niveau du sol : arrêt d'urgence, coupe-batterie et démarreur de moteur.
Contrôle visuel rapide et réduction de la contamination des liquides grâce à des jauges de niveau pour le liquide de refroidissement, l'huile de transmission et l'huile hydraulique.
Indicateur électronique de colmatage à l'admission d'air.
Conçu pour faciliter l'entretien et les inspections.
– Refroidisseur d'huile hydraulique, refroidisseur de carburant et condenseur regroupés
– Points de graissage centralisés
Grâce au Système de gestion des informations vitales (VIMS), conducteurs et techniciens peuvent résoudre les problèmes avant même qu'ils ne surviennent.

PUISSANCE ET EFFICACITÉ

Performances fiables, longévité et faibles émissions.
Productivité élevée et économe en carburant.
Deux moteurs disponibles conformes aux normes sur les émissions américaines EPA Tier 4 Final et européennes Stage V ou équivalentes aux normes américaines EPA Tier 3 et européenne Stage IIIA.
Pour l'option Tier 4 Final et Stage V, le module d'émissions propres Cat contient un catalyseur d'oxydation diesel, un filtre à particules diesel, ainsi qu'un système de régénération Cat, utilisant la technologie SCR.
La régénération est entièrement automatique et n'interrompt pas le cycle de travail de la machine.
Bénéficiez d'une réactivité et d'un contrôle optimaux grâce au système de commande de direction et de transmission intégrée (STIC™).
Économisez davantage de carburant avec l'arrêt automatique du circuit électrique et du moteur.
Bénéficiez d'une impulsion supplémentaire dans les pentes et réalisez des économies de carburant en profitant de cette impulsion pendant les passages de rapports grâce aux toutes nouvelles commandes de transmission APEC.
Les conducteurs sont moins fatigués avec le verrouillage de l'accélérateur qui maintient le régime moteur.

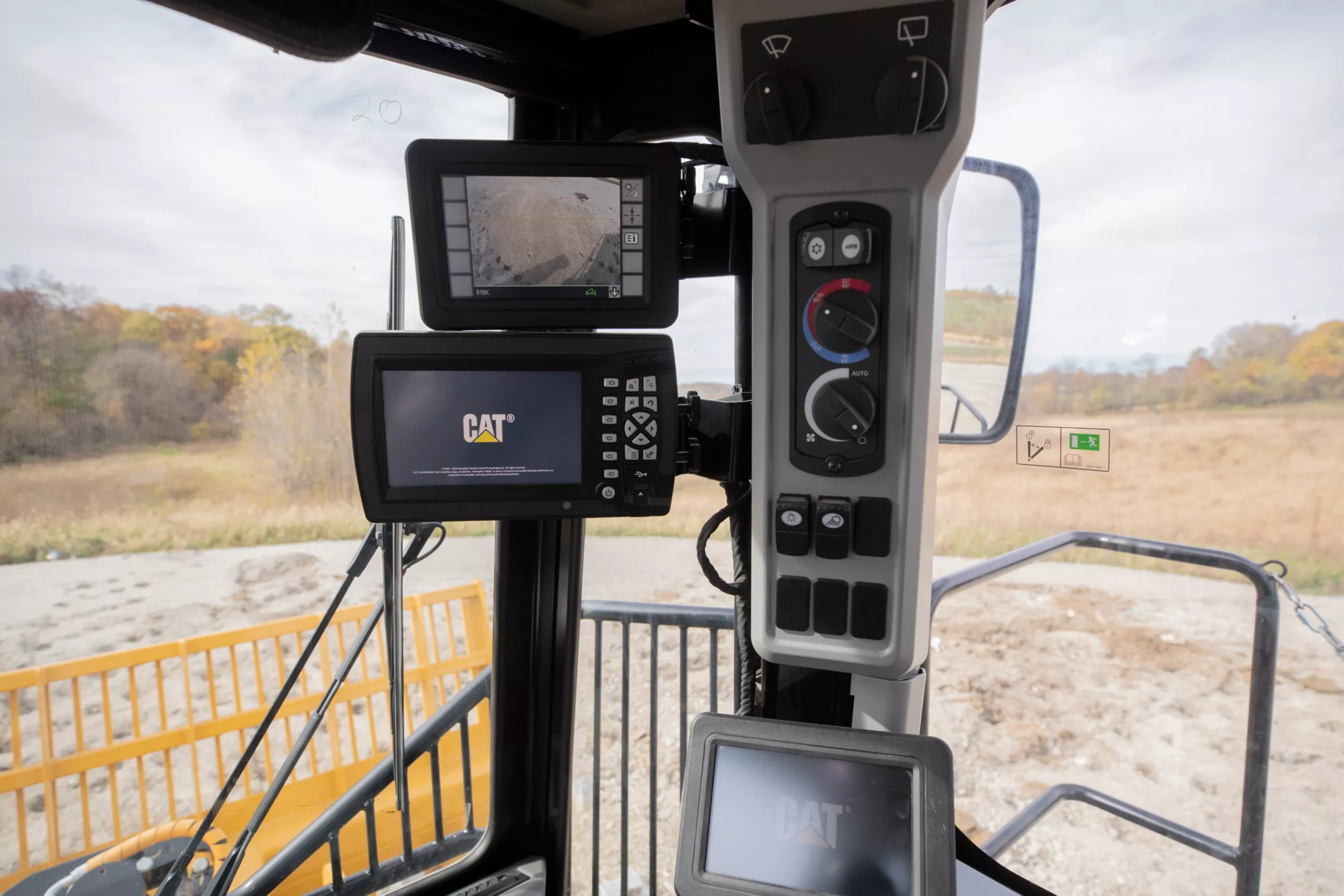

PRODUCTIVITÉ BOOSTÉE PAR LES TECHNOLOGIES

Les technologies COMPACT utilisent des fonctionnalités avancées de mesures de compactage, de guidage à l'intérieur de la cabine et de production de rapports pour vous aider à atteindre vos objectifs de compactage le plus rapidement et uniformément possible, et ce, en un nombre de passes inférieur.
-Système de cartographie 3D disponible en option
La technologie Link (standard) permet de connaître l'emplacement des machines, leur nombre d'heures de fonctionnement, leur consommation de carburant, leur temps d'inactivité, les événements survenus ainsi que les codes de diagnostic via l'interface en ligne VisionLink®.

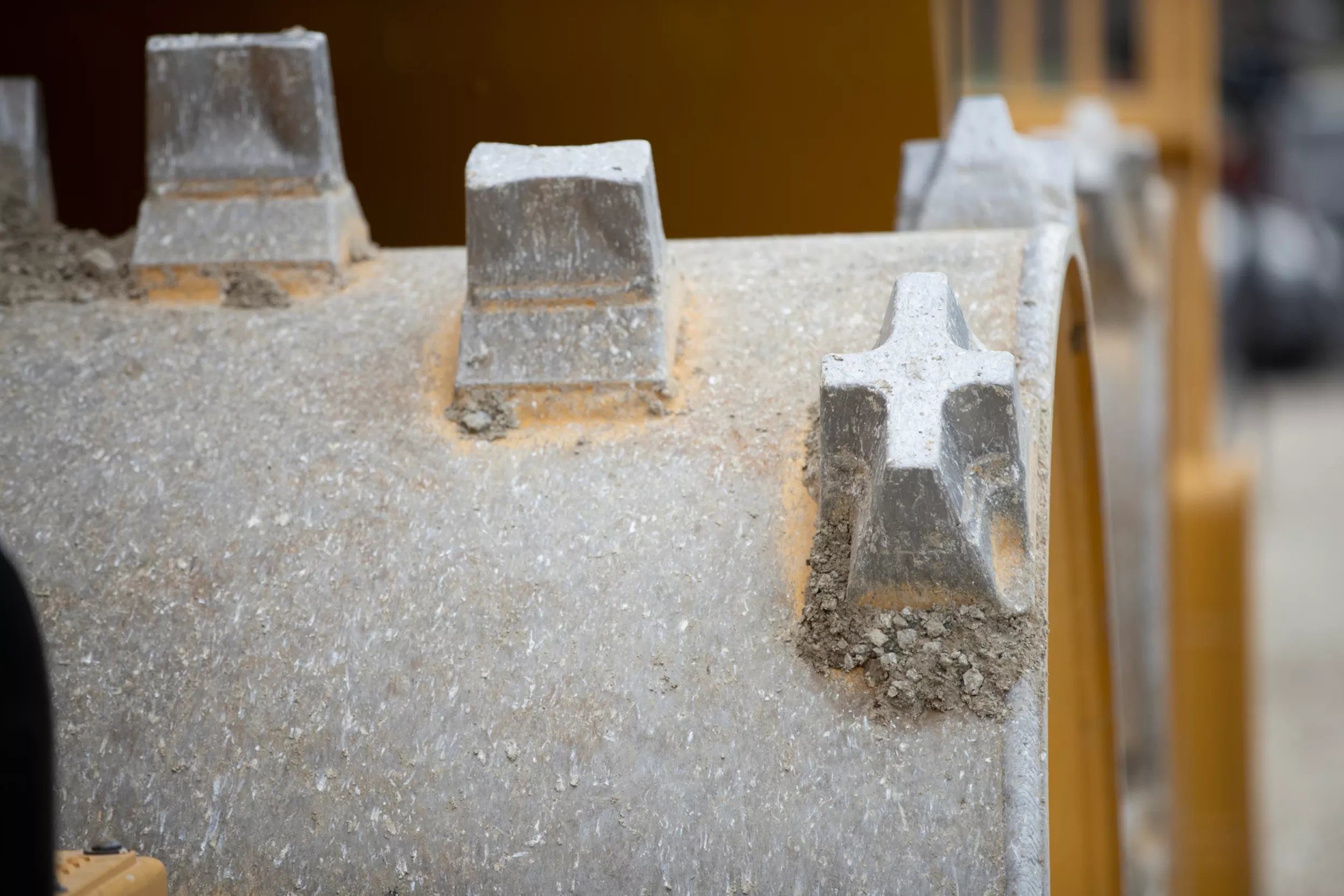

DES POINTES DE ROUES CONÇUES POUR ÊTRE PERFORMANTES

Spécifiquement conçu pour s'adapter aux machines Cat.
Améliore les performances des machines avec une durée de service accrue et un maintien de la traction.
Trois configurations de roues et de pointes sont disponibles pour s'adapter à chacune de vos
applications :
1) Pointe Palette : hautes performances et économies de carburant grâce à une capacité de traction plus grande et un poids réduit.
2) Pointe Plus : conception traditionnelle pour une meilleure stabilité latérale sur les pentes.
3) Pointe combinée : les roues dotées des deux types de pointes (Palette et Plus) offrent le meilleur compromis entre performances exceptionnelles, consommation de carburant réduite et stabilité latérale sur les pentes.

Spécifications Équipement standard Options

Spécifications produit pour 816

Puissance brute (SAE J1995:2014)	284 hp 212 kW
Puissance nette (SAE J1349:2011)	249 hp 186 kW
Modèle de moteur	C7.1 Cat C7.1 Cat
Émissions	Conforme à la norme américaine EPATier 4 Final, la norme européenne Stage V, la norme japonaise 2014 et la norme coréenne Tier4 Final sur les émissions. Conforme à la norme américaine EPATier 4 Final, la norme européenne Stage V, la norme japonaise 2014 et la norme coréenne Tier4 Final sur les émissions.
Régime nominal	2200 tr/min 2200 tr/min
Couple maximal - 1400tr/min	902 ft – lb 1223 N·m
Réserve de couple	52% 52%
Alésage	4.1 in 105 mm
Course	5.3 in 135 mm
Cylindrée	427.8 in³ 7.01 l
Modèle de moteur	C7.1 Cat C7.1 Cat
Émissions	Norme MAR-1 au Brésil et norme Stage III pour moteurs non routiers en Chine ou normes équivalentes Tier 3/européenne Stage IIIA Norme MAR-1 au Brésil et norme Stage III pour moteurs non routiers en Chine ou normes équivalentes Tier 3/européenne Stage IIIA
Régime nominal	2200 tr/min 2200 tr/min
Puissance nette (SAE J1349:2011)	249 hp 186 kW
Couple maximal - 1400tr/min	749 ft – lb 1016 N·m
Réserve de couple	26% 26%
Alésage	4.1 in 105 mm
Course	5.3 in 135 mm
Poids en ordre de marche	57345 lb 26052 kg
Cylindrée	427.8 in³ 7.01 l
Poids en ordre de marche	56793 lb 25760 kg
Circuits de refroidissement - Tier 4 Final (USA)/Stage V (UE)	21.4 gal (US) 81 l
Circuit hydraulique - Équipement/direction	46.2 gal (US) 175 l
Niveau sonore de la machine (ISO 6395)	112 dB(A) 112 dB(A)
Hauteur à la partie supérieure de la protection compacteur arrière	8.2 ft 2499 mm
Garde au sol jusqu'à l'articulation	1.7 ft 519 mm
Garde au sol à la partie inférieure du pare-chocs	2.7 ft 818 mm
Ligne médiane de l'essieu arrière à la protection compacteur arrière	8.6 ft 2614 mm
Largeur hors barres de décrottage avant	9.8 ft 3000 mm
Largeur hors barres de décrottage arrière	10 ft 3036 mm
Largeur hors plate-forme	10.3 ft 3140 mm
Largeur hors tambours	11 ft 3338 mm
Longueur hors tout de la machine avec lame droite	25.6 ft 7806 mm
Hauteur de la lame de coupe	3.2 ft 990 mm
Rayon de braquage - Coin intérieur de lame	9.5 ft 2910 mm
Pointes broyeur (Poids de l'assemblage)	12639 lb 5733 kg

Moteur - Conforme Tier 4 Final/Stage V (UE)

Puissance nette (ISO 9249:2007)	249 hp 186 kW
Puissance moteur (ISO 14396:2002)	275 hp 205 kW
Régime maxi à vide	2270 tr/min 2270 tr/min
Régime de ralenti	800 tr/min 800 tr/min
Altitude maximale sans détarage	9842.5 ft 3000 m
Nota	La puissance nette annoncée désigne la puissance disponible au volant lorsque le moteur est équipé d'un ventilateur, d'un filtre à air, d'un module d'émissions propres et d'un alternateur. La puissance nette annoncée désigne la puissance disponible au volant lorsque le moteur est équipé d'un ventilateur, d'un filtre à air, d'un module d'émissions propres et d'un alternateur.

Moteur - Norme MAR-1 au Brésil et Stage III pour moteurs non routiers en Chine, normes équivalentes à Tier 3/Stage IIIA (UE)

Puissance brute (SAE J1995:2014)	286 hp 213 kW
Puissance moteur (ISO 14396:2002)	275 hp 205 kW
Régime maxi à vide	2270 tr/min 2270 tr/min
Régime de ralenti	800 tr/min 800 tr/min
Altitude maximale sans détarage	9842.5 ft 3000 m
Nota	La puissance nette annoncée désigne la puissance disponible au volant lorsque le moteur est équipé d'un ventilateur, d'un filtre à air, d'un module d'émissions propres et d'un alternateur. La puissance nette annoncée désigne la puissance disponible au volant lorsque le moteur est équipé d'un ventilateur, d'un filtre à air, d'un module d'émissions propres et d'un alternateur.

Transmission

Type de transmission	Transmission Powershift à trains planétaires Cat Transmission Powershift à trains planétaires Cat
Vitesses de translation : marche avant, première	4.1 mile/h 6.7 km/h
Vitesses de translation : marche avant, deuxième	7.5 mile/h 12 km/h
Vitesses de translation : marche arrière, premièreVitesses de translation: marche arrière, première	4.8 mile/h 7.7 km/h
Vitesses de translation : marche arrière, deuxième	8.5 mile/h 12 km/h

Circuit hydraulique - Levage/inclinaison

Système de levage/d'inclinaison - Circuit	Vanne pilote à détection de charge avec commande électrohydraulique Vanne pilote à détection de charge avec commande électrohydraulique
Débit maximal à 2 200 tr/min	23.5 US gal/min 89 l/min
Circuit pilote	Centre ouvert, engrenage à cylindrée fixe Centre ouvert, engrenage à cylindrée fixe
Réglage du clapet de décharge pilote	3046 psi 21000 kPa

Circuit hydraulique - Levage/Inclinaison

Circuit de levage/d'inclinaison

Pompe à piston à cylindrée variable Pompe à piston à cylindrée variable

Circuit hydraulique – Levage/Inclinaison

Réglage du clapet de décharge - Levage/inclinaison

3190 psi 22000 kPa

Circuit hydraulique - Direction

Circuit de direction - Circuit	Pilote, détection de charge Pilote, détection de charge
Circuit de direction - Pompe	Piston : à cylindrée variable Piston : à cylindrée variable
Angle de braquage total	84 84
Temps de cycle de direction - Régime maxi à vide	3 s 3 s
Temps de cycle de direction – Régime de ralenti	8.2 s 8.2 s

Circuit hydraulique : direction

Débit maximal à 2 200 tr/min

38.8 US gal/min 147 l/min

Circuit hydraulique – Direction

Réglage du clapet de décharge : direction

4003 psi 27600 kPa

Contenances pour l'entretien

Réservoir de carburant	132.1 gal (US) 500 l
Réservoir de liquide d'échappement diesel*	4.2 gal (US) 16 l
Circuit de refroidissement : équivalent Tier 3/Stage IIIA	19.3 gal (US) 73 l
Carter moteur	5.3 gal (US) 20 l
Transmission	14.8 gal (US) 56 l
Différentiel - Réducteurs - Avant	11.4 gal (US) 43 l
Différentiel - Réducteurs - Arrière	11.4 gal (US) 43 l
Réservoir hydraulique uniquement	19.8 gal (US) 75 l

Contenances

Nota

Tous les moteurs diesel non routiers conformes aux normes Tier 4 Final et Stage V doivent uniquement utiliser : des carburants diesel à très faible teneur en soufre (TBTS) contenant au maximum 15 ppm (mg/kg) de soufre pour EPA et 10 ppm (mg/kg) pour l'union européenne. Les mélanges de biodiesel jusqu'à B20 sont acceptables lorsqu'ils sont mélangés à des carburants diesel à très faible teneur en soufre : 15 ppm (mg/kg) ou moins et que le stock d'alimentation du biodiesel est conforme aux critères ASTMD7467– Des huiles Cat DEO-ULS™ ou des huiles respectant les spécifications ECF-3, APICJ-4 et ACEAE9 Cat sont obligatoires. – Du liquide d'échappement diesel (DEF, Diesel Exhaust Fluid) conforme à toutes les spécifications définies dans la norme ISO 22241-1. Tous les moteurs diesel non routiers conformes aux normes Tier 4 Final et Stage V doivent uniquement utiliser : des carburants diesel à très faible teneur en soufre (TBTS) contenant au maximum 15 ppm (mg/kg) de soufre pour EPA et 10 ppm (mg/kg) pour l'union européenne. Les mélanges de biodiesel jusqu'à B20 sont acceptables lorsqu'ils sont mélangés à des carburants diesel à très faible teneur en soufre : 15 ppm (mg/kg) ou moins et que le stock d'alimentation du biodiesel est conforme aux critères ASTMD7467– Des huiles Cat DEO-ULS™ ou des huiles respectant les spécifications ECF-3, APICJ-4 et ACEAE9 Cat sont obligatoires. – Du liquide d'échappement diesel (DEF, Diesel Exhaust Fluid) conforme à toutes les spécifications définies dans la norme ISO 22241-1.

Essieux

Avant	Planétaire – Fixe Planétaire – Fixe
Arrière	Planétaire – Oscillant Planétaire – Oscillant
Angle d'oscillation	±6° ±6°

Circuit de freinage

Freins de manœuvre	Disque à bain d'huile unique sous carter 2 roues Disque à bain d'huile unique sous carter 2 roues
Frein de stationnement	Tambour et patin actionnés par ressort, desserrés par commande hydraulique Tambour et patin actionnés par ressort, desserrés par commande hydraulique

Niveaux sonores - Normes Tier 4 Final/européenne Stage V

Niveau sonore à l'intérieur de la cabine (ISO 6396)	70 dB(A) 70 dB(A)
Niveau sonore de la machine (ISO 6395)	111 dB(A) 111 dB(A)

Niveaux sonores - Normes Tier 4 Final/européenne Stage V - Insonorisation

Niveau sonore à l'intérieur de la cabine (ISO 6396)	70 dB(A) 70 dB(A)
Niveau sonore de la machine (ISO 6395)	109 dB(A) 109 dB(A)

Niveaux sonores - Normes sur les émissions Brazil Mar-1 (Brésil) et Stage III pour moteurs non routiers Stage (Chine), équivalentes aux normes Tier 3/Stage IIIA (UE)

Niveau sonore à l'intérieur de la cabine (ISO 6396)

70 dB(A) 70 dB(A)

Niveaux sonores - Norme MAR-1 au Brésil, normes équivalentes à Tier 3/Stage IIIA - Insonorisation

Niveau sonore à l'intérieur de la cabine (ISO 6396)

70 dB(A) 70 dB(A)

Dimensions (approximatives)

Hauteur : sommet du gyrophare	14.3 ft 4368 mm
Hauteur à la partie supérieure du condensateur de climatisation	13.7 ft 4161 mm
Hauteur - Toit de la cabine	12.7 ft 3878 mm
Hauteur - Au sommet du conduit d'échappement	11.6 ft 3547 mm
Hauteur - Au sommet du capot	9.1 ft 2770 mm
De l'axe du pont arrière au pare-chocs	6.5 ft 1990 mm
Axe de l'essieu avant jusqu'à l'attelage	5.5 ft 1675 mm
Empattement	11 ft 3350 mm

Lame droite

Capacité	13.08 yd³ 10 m³
Hauteur	6.4 ft 1961 mm

Roues

Pointes combinées (poids de l'assemblage)	13554 lb 6148 kg
Pointes plus - Poids (groupe)	13982 lb 6342 kg
Pointes palette - Poids (groupe)	13126 lb 5954 kg
Diamètre extérieur	67.6 in 1717 mm
Diamètre du tambour	55.1 in 1400 mm
Largeur du tambour	40 in 1016 mm
Pieds par ligne	5 5
Pieds par roue	20 20
Remplaçable	Soudé Soudé
Largeur hors tambours	131.4 in 3338 mm
Hauteur à la pointe	6.25 in 159 mm

816 Équipement standard

NOTA

L'équipement standard et les options peuvent varier. Pour de plus amples informations, veuillez consulter votre concessionnaire Cat.

GROUPE MOTOPROPULSEUR

Stratégie de commande électronique de la productivité avancée (APECS)

Refroidisseur d'admission air-air

Freins de manœuvre, entièrement hydrauliques, sous carter étanche, à bain d'huile, multidisques

Module d'émissions propres Cat (Tier 4 Final/Stage V uniquement)

Frein de stationnement électrohydraulique

Commande électronique de la pression d'embrayage (ECPC, Electronic Clutch Pressure Control)

Moteur, Cat C7.1 (configuré pour deux options d'émissions : – Norme Tier 4 Final/Stage IV – Équivalent à la norme Tier 3/Stage IIIA

Ventilateur de refroidissement entraîné par le moteur (aspiration)

Pompe d'amorçage de carburant (électrique)

Refroidisseur air-carburant

Arrêt du moteur situé au niveau du sol

Silencieux (sous le capot) (équivalent Tier3/NiveauIIIA uniquement)

Radiateur, faisceau de refroidissement

Aide au démarrage (à l'éther)

Verrouillage de l'accélérateur

Transmission à trains planétaires avec commande de plage de régimes 2AV/2AR

Convertisseur de couple

ÉQUIPEMENTS ÉLECTRIQUES

Avertisseur de recul

Alternateur (150A)

Batteries sans entretien

Circuit électrique (24V)

Coupe-batterie principal verrouillable au niveau du sol

Éclairage, avertissement, sans contacteur (stroboscope à diodes)

Système d'éclairage (avant et arrière)

Démarreur, électrique

Prise de démarrage d'urgence

POSTE DE CONDUITE

Sortie d'alimentation 12V pour téléphone ou ordinateur portable

Cartographie AccuGrade™ (pré-équipement)

Climatiseur avec condenseur monté sur le toit

Cabine insonorisée et pressurisée

Caméra de vision arrière

Crochets pour manteau et casque de sécurité

Commandes de changement de vitesse extra-douces

Accoudoir rabattable

Réchauffeur et dégivreur

Klaxon électrique

Commandes hydrauliques - montées au sol

Verrouillage hydraulique de l'équipement

Instruments, indicateurs– Niveau de liquide DEF (Tier 4 Final/Stage V uniquement)– Température du liquide de refroidissement moteur– Niveau de carburant– Température de l'huile hydraulique– Compteur de vitesse et compte-tours– Température du convertisseur de couple

Instruments, témoins d'avertissement– Système de mise en garde à trois niveaux– Pression d'huile de frein– Circuit électrique, basse tension– Avertissement de défaillance du moteur et voyant principal– État du frein de stationnement

Cadre de protection en cas de retournement (ROPS/FOPS) à quatre montants internes

Éclairage, cabine (plafonnier)

Support pour panier-repas et porte-gobelet

Rétroviseur, interne (panoramique)

Rétroviseurs, chauffés (montés à l'extérieur)

Prééquipement radio CB

Prééquipement radio d'ambiance : – Antenne – Haut-parleurs – Convertisseur (12 V, 10-15 A)

Ceinture de sécurité avec système de rappel, à enrouleur, largeur 76 mm (3")

Système de commande STIC avec verrouillage

Pare-soleil à l'avant

Vitre teintée

Indicateur de rapport de boîte

Système de gestion des informations vitales (VIMS)– Affichage d'informations graphique– Port de données externe– Profils de conducteurs personnalisables– Témoin d'incident sur grille arrière

Balais d'essuie-glace à lave-glace intégré (avant et arrière)– Essuie-glaces (avant et arrière) intermittents

Siège, Cat Premium Plus (en cuir)

PROTECTIONS

Protections d'essieu (avant et arrière)

Protection de vitre de cabine

Protections, carter et groupe motopropulseur, sur charnières

Protection, arbre de transmission

Protection, radiateur

Barres de décrottage

LIQUIDES

Antigel longue durée prémélangé à 50 % (-34 °C/-29 °F)

AUTRES ÉQUIPEMENTS STANDARD

Jauge de remplissage de réservoir de DEF (Tier 4 Final/Stage V uniquement)

Portes, accès pour l'entretien (verrouillables)

Robinets de vidange écologiques pour les liquides du moteur, du radiateur, de la transmission, du réservoir hydraulique

Moteur, carter, intervalle de 500 heures avec huile CJ-4

Sortie d'urgence

Prééquipement anti-incendie

Réservoir de carburant, 500 l (132 US gaI)

Accrochage, barre d'attelage avec goupille

Flexibles, Cat XT™

Refroidisseurs d'huile hydraulique, moteur et de transmission

Système de vidange d'huile rapide

Robinets de prélèvement d'huile

Direction, détection de charge

Système de filtration hydraulique total

Cadenas antivandalisme

Cheminée Venturi

ÉQUIPEMENTS STANDARD – POSTE DE CONDUITE

Vitre : vitre montée sur caoutchouc

Ensemble de klaxon (standard)

Ensemble de klaxon (trompette)

Projecteurs – Cabine : – Standard ou diodes

Rétroviseurs – Cabine : – Standard ou chauffés

Préfiltre – cabine : – Standard ou alimenté

Siège – Cabine : – Standard ou chauffé et ventilé

ÉQUIPEMENTS STANDARD – GROUPE MOTOPROPULSEUR

Essieux : – Configuration d'essieu (antipatinage avant) – Configuration d'essieu (antipatinage arrière) – Configuration d'essieu (antipatinage avant et arrière)

ÉQUIPEMENTS STANDARD – OUTILS SPÉCIAUX

Préfiltres à moteur : – Turbine ou biétagés

ÉQUIPEMENTS STANDARD – LAMES

Configuration de lame - Standard (sans lame)

Configuration de lame - Lame droite

Configuration de lame - Inclinée (sans lame)

ÉQUIPEMENTS STANDARD – PRODUITS TECHNOLOGIQUES

Product Link : – GSM, satellite

ÉQUIPEMENTS STANDARD – ROUES ET BARRES DE NETTOYAGE

Roues et pointes : – Configuration de roue (pointe Plus 6,25") – Configuration de roue (pointe Palette 6,25") – Configuration de roue (Plus et Palette 6,25") – Roues, broyeur

Ensemble de barre – nettoyage (doigts de nettoyage et barre de décrottage)

816 Options

NOTA

L'équipement standard et les options peuvent varier. Pour de plus amples informations, veuillez consulter votre concessionnaire Cat.

POSTE DE CONDUITE

Radio AM/FM/AUX/USB/Bluetooth

LIQUIDES

Antigel, -50°C (-58°F)

VERSIONS SPÉCIALES

Moteur : – Insonorisation

AIDES AU DÉMARRAGE

Réchauffeur de liquide de refroidissement moteur (120 V)

Réchauffeur, liquide de refroidissement moteur, 240 V

DIVERS

Film (ANSI) (Tier 4 Final/Stage V uniquement)

Certification européenne (Tier 4 Final/Stage V uniquement)

Plaque – année de construction (équivalent Tier 3/norme européenne Stage IIIA uniquement)

Spécifications produit pour 816

Télécharger Imprimer

Puissance brute (SAE J1995:2014)	284 hp 212 kW
Puissance nette (SAE J1349:2011)	249 hp 186 kW
Modèle de moteur	C7.1 Cat C7.1 Cat
Émissions	Conforme à la norme américaine EPATier 4 Final, la norme européenne Stage V, la norme japonaise 2014 et la norme coréenne Tier4 Final sur les émissions. Conforme à la norme américaine EPATier 4 Final, la norme européenne Stage V, la norme japonaise 2014 et la norme coréenne Tier4 Final sur les émissions.
Régime nominal	2200 tr/min 2200 tr/min
Couple maximal - 1400tr/min	902 ft – lb 1223 N·m
Réserve de couple	52% 52%
Alésage	4.1 in 105 mm
Course	5.3 in 135 mm
Cylindrée	427.8 in³ 7.01 l
Modèle de moteur	C7.1 Cat C7.1 Cat
Émissions	Norme MAR-1 au Brésil et norme Stage III pour moteurs non routiers en Chine ou normes équivalentes Tier 3/européenne Stage IIIA Norme MAR-1 au Brésil et norme Stage III pour moteurs non routiers en Chine ou normes équivalentes Tier 3/européenne Stage IIIA
Régime nominal	2200 tr/min 2200 tr/min
Puissance nette (SAE J1349:2011)	249 hp 186 kW
Couple maximal - 1400tr/min	749 ft – lb 1016 N·m
Réserve de couple	26% 26%
Alésage	4.1 in 105 mm
Course	5.3 in 135 mm
Poids en ordre de marche	57345 lb 26052 kg
Cylindrée	427.8 in³ 7.01 l
Poids en ordre de marche	56793 lb 25760 kg
Circuits de refroidissement - Tier 4 Final (USA)/Stage V (UE)	21.4 gal (US) 81 l
Circuit hydraulique - Équipement/direction	46.2 gal (US) 175 l
Niveau sonore de la machine (ISO 6395)	112 dB(A) 112 dB(A)
Hauteur à la partie supérieure de la protection compacteur arrière	8.2 ft 2499 mm
Garde au sol jusqu'à l'articulation	1.7 ft 519 mm
Garde au sol à la partie inférieure du pare-chocs	2.7 ft 818 mm
Ligne médiane de l'essieu arrière à la protection compacteur arrière	8.6 ft 2614 mm
Largeur hors barres de décrottage avant	9.8 ft 3000 mm
Largeur hors barres de décrottage arrière	10 ft 3036 mm
Largeur hors plate-forme	10.3 ft 3140 mm
Largeur hors tambours	11 ft 3338 mm
Longueur hors tout de la machine avec lame droite	25.6 ft 7806 mm
Hauteur de la lame de coupe	3.2 ft 990 mm
Rayon de braquage - Coin intérieur de lame	9.5 ft 2910 mm
Pointes broyeur (Poids de l'assemblage)	12639 lb 5733 kg

Moteur - Conforme Tier 4 Final/Stage V (UE)

Puissance nette (ISO 9249:2007)	249 hp 186 kW
Puissance moteur (ISO 14396:2002)	275 hp 205 kW
Régime maxi à vide	2270 tr/min 2270 tr/min
Régime de ralenti	800 tr/min 800 tr/min
Altitude maximale sans détarage	9842.5 ft 3000 m
Nota	La puissance nette annoncée désigne la puissance disponible au volant lorsque le moteur est équipé d'un ventilateur, d'un filtre à air, d'un module d'émissions propres et d'un alternateur. La puissance nette annoncée désigne la puissance disponible au volant lorsque le moteur est équipé d'un ventilateur, d'un filtre à air, d'un module d'émissions propres et d'un alternateur.

Moteur - Norme MAR-1 au Brésil et Stage III pour moteurs non routiers en Chine, normes équivalentes à Tier 3/Stage IIIA (UE)

Puissance brute (SAE J1995:2014)	286 hp 213 kW
Puissance moteur (ISO 14396:2002)	275 hp 205 kW
Régime maxi à vide	2270 tr/min 2270 tr/min
Régime de ralenti	800 tr/min 800 tr/min
Altitude maximale sans détarage	9842.5 ft 3000 m
Nota	La puissance nette annoncée désigne la puissance disponible au volant lorsque le moteur est équipé d'un ventilateur, d'un filtre à air, d'un module d'émissions propres et d'un alternateur. La puissance nette annoncée désigne la puissance disponible au volant lorsque le moteur est équipé d'un ventilateur, d'un filtre à air, d'un module d'émissions propres et d'un alternateur.

Transmission

Type de transmission	Transmission Powershift à trains planétaires Cat Transmission Powershift à trains planétaires Cat
Vitesses de translation : marche avant, première	4.1 mile/h 6.7 km/h
Vitesses de translation : marche avant, deuxième	7.5 mile/h 12 km/h
Vitesses de translation : marche arrière, premièreVitesses de translation: marche arrière, première	4.8 mile/h 7.7 km/h
Vitesses de translation : marche arrière, deuxième	8.5 mile/h 12 km/h

Circuit hydraulique - Levage/inclinaison

Système de levage/d'inclinaison - Circuit	Vanne pilote à détection de charge avec commande électrohydraulique Vanne pilote à détection de charge avec commande électrohydraulique
Débit maximal à 2 200 tr/min	23.5 US gal/min 89 l/min
Circuit pilote	Centre ouvert, engrenage à cylindrée fixe Centre ouvert, engrenage à cylindrée fixe
Réglage du clapet de décharge pilote	3046 psi 21000 kPa

Circuit hydraulique - Levage/Inclinaison

Circuit de levage/d'inclinaison

Pompe à piston à cylindrée variable Pompe à piston à cylindrée variable

Circuit hydraulique – Levage/Inclinaison

Réglage du clapet de décharge - Levage/inclinaison

3190 psi 22000 kPa

Circuit hydraulique - Direction

Circuit de direction - Circuit	Pilote, détection de charge Pilote, détection de charge
Circuit de direction - Pompe	Piston : à cylindrée variable Piston : à cylindrée variable
Angle de braquage total	84 84
Temps de cycle de direction - Régime maxi à vide	3 s 3 s
Temps de cycle de direction – Régime de ralenti	8.2 s 8.2 s

Circuit hydraulique : direction

Débit maximal à 2 200 tr/min

38.8 US gal/min 147 l/min

Circuit hydraulique – Direction

Réglage du clapet de décharge : direction

4003 psi 27600 kPa

Contenances pour l'entretien

Réservoir de carburant	132.1 gal (US) 500 l
Réservoir de liquide d'échappement diesel*	4.2 gal (US) 16 l
Circuit de refroidissement : équivalent Tier 3/Stage IIIA	19.3 gal (US) 73 l
Carter moteur	5.3 gal (US) 20 l
Transmission	14.8 gal (US) 56 l
Différentiel - Réducteurs - Avant	11.4 gal (US) 43 l
Différentiel - Réducteurs - Arrière	11.4 gal (US) 43 l
Réservoir hydraulique uniquement	19.8 gal (US) 75 l

Contenances

Nota

Essieux

Avant	Planétaire – Fixe Planétaire – Fixe
Arrière	Planétaire – Oscillant Planétaire – Oscillant
Angle d'oscillation	±6° ±6°

Circuit de freinage

Freins de manœuvre	Disque à bain d'huile unique sous carter 2 roues Disque à bain d'huile unique sous carter 2 roues
Frein de stationnement	Tambour et patin actionnés par ressort, desserrés par commande hydraulique Tambour et patin actionnés par ressort, desserrés par commande hydraulique

Niveaux sonores - Normes Tier 4 Final/européenne Stage V

Niveau sonore à l'intérieur de la cabine (ISO 6396)	70 dB(A) 70 dB(A)
Niveau sonore de la machine (ISO 6395)	111 dB(A) 111 dB(A)

Niveaux sonores - Normes Tier 4 Final/européenne Stage V - Insonorisation

Niveau sonore à l'intérieur de la cabine (ISO 6396)	70 dB(A) 70 dB(A)
Niveau sonore de la machine (ISO 6395)	109 dB(A) 109 dB(A)

Niveaux sonores - Normes sur les émissions Brazil Mar-1 (Brésil) et Stage III pour moteurs non routiers Stage (Chine), équivalentes aux normes Tier 3/Stage IIIA (UE)

Niveau sonore à l'intérieur de la cabine (ISO 6396)

70 dB(A) 70 dB(A)

Niveaux sonores - Norme MAR-1 au Brésil, normes équivalentes à Tier 3/Stage IIIA - Insonorisation

Niveau sonore à l'intérieur de la cabine (ISO 6396)

70 dB(A) 70 dB(A)

Dimensions (approximatives)

Hauteur : sommet du gyrophare	14.3 ft 4368 mm
Hauteur à la partie supérieure du condensateur de climatisation	13.7 ft 4161 mm
Hauteur - Toit de la cabine	12.7 ft 3878 mm
Hauteur - Au sommet du conduit d'échappement	11.6 ft 3547 mm
Hauteur - Au sommet du capot	9.1 ft 2770 mm
De l'axe du pont arrière au pare-chocs	6.5 ft 1990 mm
Axe de l'essieu avant jusqu'à l'attelage	5.5 ft 1675 mm
Empattement	11 ft 3350 mm

Lame droite

Capacité	13.08 yd³ 10 m³
Hauteur	6.4 ft 1961 mm

Roues

Pointes combinées (poids de l'assemblage)	13554 lb 6148 kg
Pointes plus - Poids (groupe)	13982 lb 6342 kg
Pointes palette - Poids (groupe)	13126 lb 5954 kg
Diamètre extérieur	67.6 in 1717 mm
Diamètre du tambour	55.1 in 1400 mm
Largeur du tambour	40 in 1016 mm
Pieds par ligne	5 5
Pieds par roue	20 20
Remplaçable	Soudé Soudé
Largeur hors tambours	131.4 in 3338 mm
Hauteur à la pointe	6.25 in 159 mm

816 Équipement standard

Imprimer

NOTA

L'équipement standard et les options peuvent varier. Pour de plus amples informations, veuillez consulter votre concessionnaire Cat.

GROUPE MOTOPROPULSEUR

Stratégie de commande électronique de la productivité avancée (APECS)

Refroidisseur d'admission air-air

Freins de manœuvre, entièrement hydrauliques, sous carter étanche, à bain d'huile, multidisques

Module d'émissions propres Cat (Tier 4 Final/Stage V uniquement)

Frein de stationnement électrohydraulique

Commande électronique de la pression d'embrayage (ECPC, Electronic Clutch Pressure Control)

Moteur, Cat C7.1 (configuré pour deux options d'émissions : – Norme Tier 4 Final/Stage IV – Équivalent à la norme Tier 3/Stage IIIA

Ventilateur de refroidissement entraîné par le moteur (aspiration)

Pompe d'amorçage de carburant (électrique)

Refroidisseur air-carburant

Arrêt du moteur situé au niveau du sol

Silencieux (sous le capot) (équivalent Tier3/NiveauIIIA uniquement)

Radiateur, faisceau de refroidissement

Aide au démarrage (à l'éther)

Verrouillage de l'accélérateur

Transmission à trains planétaires avec commande de plage de régimes 2AV/2AR

Convertisseur de couple

ÉQUIPEMENTS ÉLECTRIQUES

Avertisseur de recul

Alternateur (150A)

Batteries sans entretien

Circuit électrique (24V)

Coupe-batterie principal verrouillable au niveau du sol

Éclairage, avertissement, sans contacteur (stroboscope à diodes)

Système d'éclairage (avant et arrière)

Démarreur, électrique

Prise de démarrage d'urgence

POSTE DE CONDUITE

Sortie d'alimentation 12V pour téléphone ou ordinateur portable

Cartographie AccuGrade™ (pré-équipement)

Climatiseur avec condenseur monté sur le toit

Cabine insonorisée et pressurisée

Caméra de vision arrière

Crochets pour manteau et casque de sécurité

Commandes de changement de vitesse extra-douces

Accoudoir rabattable

Réchauffeur et dégivreur

Klaxon électrique

Commandes hydrauliques - montées au sol

Verrouillage hydraulique de l'équipement

Instruments, indicateurs– Niveau de liquide DEF (Tier 4 Final/Stage V uniquement)– Température du liquide de refroidissement moteur– Niveau de carburant– Température de l'huile hydraulique– Compteur de vitesse et compte-tours– Température du convertisseur de couple

Instruments, témoins d'avertissement– Système de mise en garde à trois niveaux– Pression d'huile de frein– Circuit électrique, basse tension– Avertissement de défaillance du moteur et voyant principal– État du frein de stationnement

Cadre de protection en cas de retournement (ROPS/FOPS) à quatre montants internes

Éclairage, cabine (plafonnier)

Support pour panier-repas et porte-gobelet

Rétroviseur, interne (panoramique)

Rétroviseurs, chauffés (montés à l'extérieur)

Prééquipement radio CB

Prééquipement radio d'ambiance : – Antenne – Haut-parleurs – Convertisseur (12 V, 10-15 A)

Ceinture de sécurité avec système de rappel, à enrouleur, largeur 76 mm (3")

Système de commande STIC avec verrouillage

Pare-soleil à l'avant

Vitre teintée

Indicateur de rapport de boîte

Système de gestion des informations vitales (VIMS)– Affichage d'informations graphique– Port de données externe– Profils de conducteurs personnalisables– Témoin d'incident sur grille arrière

Balais d'essuie-glace à lave-glace intégré (avant et arrière)– Essuie-glaces (avant et arrière) intermittents

Siège, Cat Premium Plus (en cuir)

PROTECTIONS

Protections d'essieu (avant et arrière)

Protection de vitre de cabine

Protections, carter et groupe motopropulseur, sur charnières

Protection, arbre de transmission

Protection, radiateur

Barres de décrottage

LIQUIDES

Antigel longue durée prémélangé à 50 % (-34 °C/-29 °F)

AUTRES ÉQUIPEMENTS STANDARD

Jauge de remplissage de réservoir de DEF (Tier 4 Final/Stage V uniquement)

Portes, accès pour l'entretien (verrouillables)

Robinets de vidange écologiques pour les liquides du moteur, du radiateur, de la transmission, du réservoir hydraulique

Moteur, carter, intervalle de 500 heures avec huile CJ-4

Sortie d'urgence

Prééquipement anti-incendie

Réservoir de carburant, 500 l (132 US gaI)

Accrochage, barre d'attelage avec goupille

Flexibles, Cat XT™

Refroidisseurs d'huile hydraulique, moteur et de transmission

Système de vidange d'huile rapide

Robinets de prélèvement d'huile

Direction, détection de charge

Système de filtration hydraulique total

Cadenas antivandalisme

Cheminée Venturi

ÉQUIPEMENTS STANDARD – POSTE DE CONDUITE

Vitre : vitre montée sur caoutchouc

Ensemble de klaxon (standard)

Ensemble de klaxon (trompette)

Projecteurs – Cabine : – Standard ou diodes

Rétroviseurs – Cabine : – Standard ou chauffés

Préfiltre – cabine : – Standard ou alimenté

Siège – Cabine : – Standard ou chauffé et ventilé

ÉQUIPEMENTS STANDARD – GROUPE MOTOPROPULSEUR

Essieux : – Configuration d'essieu (antipatinage avant) – Configuration d'essieu (antipatinage arrière) – Configuration d'essieu (antipatinage avant et arrière)

ÉQUIPEMENTS STANDARD – OUTILS SPÉCIAUX

Préfiltres à moteur : – Turbine ou biétagés

ÉQUIPEMENTS STANDARD – LAMES

Configuration de lame - Standard (sans lame)

Configuration de lame - Lame droite

Configuration de lame - Inclinée (sans lame)

ÉQUIPEMENTS STANDARD – PRODUITS TECHNOLOGIQUES

Product Link : – GSM, satellite

ÉQUIPEMENTS STANDARD – ROUES ET BARRES DE NETTOYAGE

Roues et pointes : – Configuration de roue (pointe Plus 6,25") – Configuration de roue (pointe Palette 6,25") – Configuration de roue (Plus et Palette 6,25") – Roues, broyeur

Ensemble de barre – nettoyage (doigts de nettoyage et barre de décrottage)

816 Options

Imprimer

NOTA

L'équipement standard et les options peuvent varier. Pour de plus amples informations, veuillez consulter votre concessionnaire Cat.

POSTE DE CONDUITE

Radio AM/FM/AUX/USB/Bluetooth

LIQUIDES

Antigel, -50°C (-58°F)

VERSIONS SPÉCIALES

Moteur : – Insonorisation

AIDES AU DÉMARRAGE

Réchauffeur de liquide de refroidissement moteur (120 V)

Réchauffeur, liquide de refroidissement moteur, 240 V

DIVERS

Film (ANSI) (Tier 4 Final/Stage V uniquement)

Certification européenne (Tier 4 Final/Stage V uniquement)

Plaque – année de construction (équivalent Tier 3/norme européenne Stage IIIA uniquement)

Technologie et services compatibles

Tirer parti des données connectées et des principes de sécurité de Caterpillar pour améliorer l’efficacité, augmenter la productivité et rentabiliser votre activité.

Compact

Gestion des équipements

Cat Compact avec algorithme de compactage

Le système Compaction pour Compacteurs à déchets combine des fonctionnalités avancées de mesure du compactage, de guidage à l'intérieur de la cabine pour les conducteurs et de production de rapports pour les gestionnaires. Le système comprend un récepteur de système de navigation globale par satellite (GNSS, Global Navigation Satellite System) placé sur le dessus de la cabine et un affichage de la cartographie à l'intérieur de la cabine.

Découvrir la technologie

1 - 8 de 9 Items Éléments

Précédent Suivant

Le système Compaction pour Compacteurs à déchets combine des fonctionnalités avancées de mesure du compactage, de guidage à l'intérieur de la cabine pour les conducteurs et de production de rapports pour les gestionnaires. Le système comprend un récepteur de système de navigation globale par satellite (GNSS, Global Navigation Satellite System) placé sur le dessus de la cabine et un affichage de la cartographie à l'intérieur de la cabine.

Découvrir la technologie

Cat Inspect

Cat® Inspect vous permet d'accéder aux données de votre équipement sur votre appareil mobile. Cette application facile à utiliser vous permet de capturer des données d'inspection et elle s'intègre à vos autres systèmes de données Cat, pour que vous puissiez garder un œil sur votre parc. Plus de un million d'inspections sont effectuées chaque année, ce qui est à la fois utile et informatif pour les propriétaires d'équipement.

Découvrir la technologie
Mise à jour à distance Cat

La Mise à jour à distance Cat envoie une alerte de votre concessionnaire Cat, pour vous inviter à mettre à jour les logiciels sur votre machine. Pour minimiser l'immobilisation, il est possible de déployer les mises à jour sur le chantier sans attendre l'arrivée d'un technicien de concessionnaire. La Mise à jour à distance réduit le temps d'entretien et permet de conserver le rendement optimal de vos équipements.

Découvrir la technologie
Product Link Cat

Cat® Product Link™ vous relie sans fil à vos équipements, vous offrant ainsi des indications précieuses sur le rendement de votre machine ou de votre flotte. Des informations telles que l'emplacement, les heures de fonctionnement, la consommation de carburant, le temps d'inactivité et les codes de diagnostic sont accessibles via des applications Web en ligne, afin de vous aider à prendre des décisions rapides et éclairées pour optimiser l'efficacité, améliorer la productivité et réduire les coûts d'exploitation de votre parc. Disponible avec connectivité satellite ou cellulaire.

Découvrir la technologie
VisionLink®

VisionLink® est une application logicielle dans le Cloud qui permet de cesser les devinettes concernant la gestion du parc grâce à des informations clés permettant d'optimiser les performances, indépendamment de la taille du parc ou du constructeur d'équipement. Recevez facilement les données des équipements sur votre ordinateur de bureau ou votre appareil mobile à partir d'une solution centralisée et pratique pour prendre des décisions éclairées à chaque étape.

Découvrir la technologie

1 - 8 de 9 Items Éléments

Précédent Suivant

Cat® Inspect vous permet d'accéder aux données de votre équipement sur votre appareil mobile. Cette application facile à utiliser vous permet de capturer des données d'inspection et elle s'intègre à vos autres systèmes de données Cat, pour que vous puissiez garder un œil sur votre parc. Plus de un million d'inspections sont effectuées chaque année, ce qui est à la fois utile et informatif pour les propriétaires d'équipement.

Découvrir la technologie

La Mise à jour à distance Cat envoie une alerte de votre concessionnaire Cat, pour vous inviter à mettre à jour les logiciels sur votre machine. Pour minimiser l'immobilisation, il est possible de déployer les mises à jour sur le chantier sans attendre l'arrivée d'un technicien de concessionnaire. La Mise à jour à distance réduit le temps d'entretien et permet de conserver le rendement optimal de vos équipements.

Découvrir la technologie

Cat® Product Link™ vous relie sans fil à vos équipements, vous offrant ainsi des indications précieuses sur le rendement de votre machine ou de votre flotte. Des informations telles que l'emplacement, les heures de fonctionnement, la consommation de carburant, le temps d'inactivité et les codes de diagnostic sont accessibles via des applications Web en ligne, afin de vous aider à prendre des décisions rapides et éclairées pour optimiser l'efficacité, améliorer la productivité et réduire les coûts d'exploitation de votre parc. Disponible avec connectivité satellite ou cellulaire.

Découvrir la technologie

VisionLink® est une application logicielle dans le Cloud qui permet de cesser les devinettes concernant la gestion du parc grâce à des informations clés permettant d'optimiser les performances, indépendamment de la taille du parc ou du constructeur d'équipement. Recevez facilement les données des équipements sur votre ordinateur de bureau ou votre appareil mobile à partir d'une solution centralisée et pratique pour prendre des décisions éclairées à chaque étape.

Découvrir la technologie

Découvrez comment 816 soutient la comparaison avec des produits fréquemment comparés.

Compacteurs

Sélectionné

816

Puissance brute (SAE J1995:2014): 284 hp; 212 kW
Puissance nette (SAE J1349:2011): 249 hp; 186 kW
Puissance nette (ISO 9249:2007): 249 hp; 186 kW

Compacteurs

826

Modèle de moteur: C15 Cat®; C15 Cat®
Émissions: Normes EPA Tier 4 Final des États-Unis/Stage V de l'Union européenne/Stage V de la Corée et 2014 du Japon ou MAR-1 du Brésil, avec des émissions équivalentes aux normes EPA Tier 3 des États-Unis/Stage IIIA de l'UE; Normes EPA Tier 4 Final des États-Unis/Stage V de l'Union européenne/Stage V de la Corée et 2014 du Japon ou MAR-1 du Brésil, avec des émissions équivalentes aux normes EPA Tier 3 des États-Unis/Stage IIIA de l'UE
Réserve de couple: 33%; 33%

Afficher détails

Utilisez l'outil de comparaison pour comparer les caractéristiques détaillées des modèles Cat et concurrents.

COMPARER TOUS LES MODÈLES

Outils et aide d'experts à chaque étape

Améliorez la productivité et l’efficacité

La technologie Cat® Construction rend vos machines et vos conducteurs plus productifs, améliore l'efficacité, économise du carburant et réduit les coûts d'exploitation de votre flotte.

Galerie média

Photos

Vue à 360°

Compacteur à déchets 816
