Compacteur de sol vibrant CS14

Compacteurs de sol vibrants CS14

Demander un devis Trouver concessionnaire

Spécifications clés

Poids en ordre de marche – avec cabine
31605 lb
14336 kg
Largeur de compactage
84 in
2134 mm
Puissance brute
158.2 HP
118 kW

Vue d'ensemble

Productif. Fiable. Durable.

Le modèle CS14 Cat® comporte un cylindre lisse et convient parfaitement aux applications sur sols granulaires ou aux applications sur sols cohésifs avec un kit de bandage pour pieds dameurs en option. Un système de propulsion fiable améliore la performance et l'efficacité, et les solutions de technologie de compactage vous aident à atteindre la densité cible plus rapidement.

Avantages

Coûts d'exploitation réduits

Le mode Éco, l'attelage sans entretien avec des roulements étanches à vie et les intervalles d'entretien prolongés aident à maintenir vos coûts d'exploitation et d'entretien à un niveau bas.

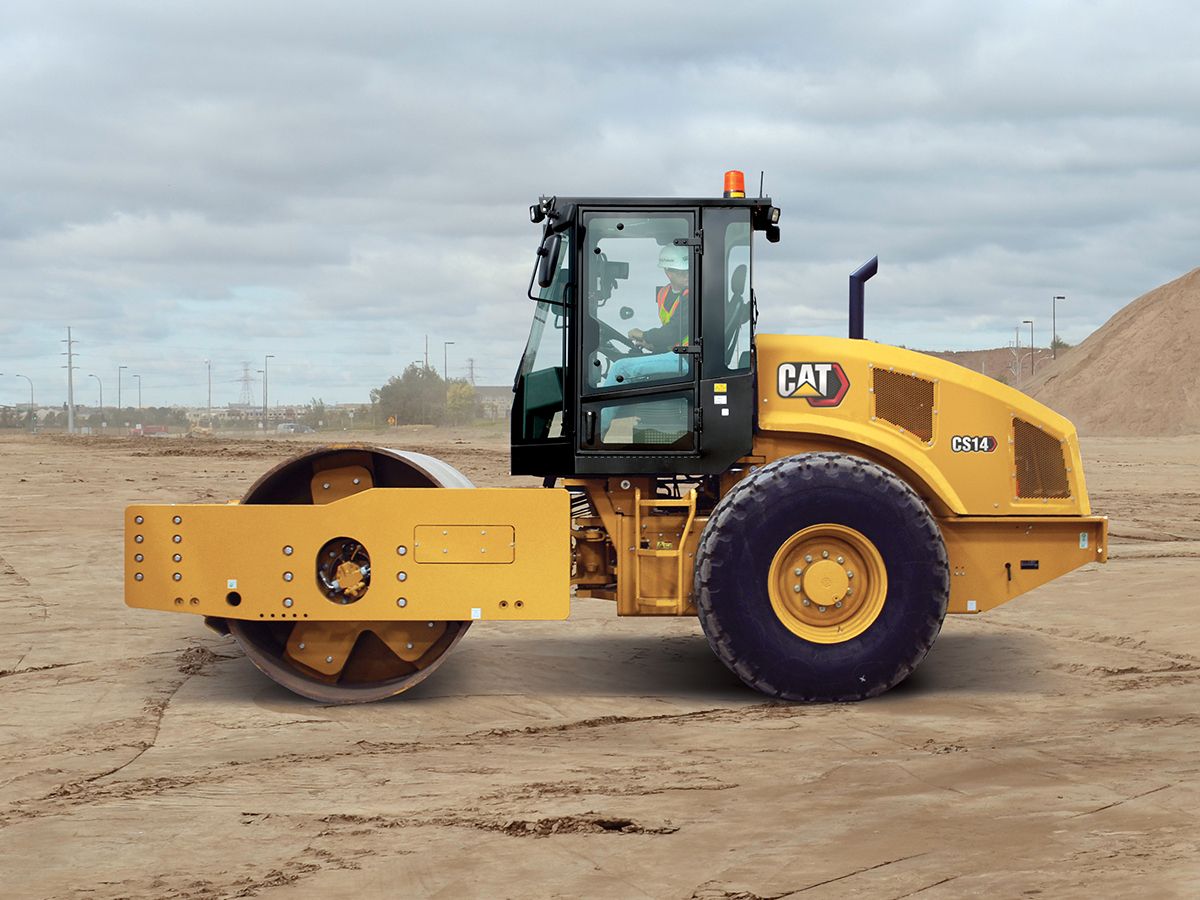

Augmentez l'efficacité avec la technologie de compactage

La technologie de mesure de compactage embarquée indique quand les spécifications sont atteintes, aidant à éliminer la conjecture, réduire les passages inutiles et minimiser les retouches.

Visibilité et confort exceptionnels

Une caméra arrière améliore la visibilité autour de la machine, et un siège pivotant avec des commandes intégrées et une console de direction inclinable fournissent un environnement de travail ergonomique.

Spécifications produit pour CS14

Puissance brute 158.2 HP 118 kW
Puissance moteur – ISO 14396 156.9 HP 117 kW
Puissance nette – ISO 9249 130.6 HP 97.4 kW
Puissance nette - SAE J1349:2011 129.9 HP 96.9 kW
Nota (1) La puissance nette annoncée est la puissance disponible au volant moteur lorsque celui-ci est équipé d'un ventilateur tournant à vitesse maximale, d'un filtre à air, d'un module d'émissions propres et d'un alternateur. La puissance nette annoncée est la puissance disponible au volant moteur lorsque celui-ci est équipé d'un ventilateur tournant à vitesse maximale, d'un filtre à air, d'un module d'émissions propres et d'un alternateur.
Modèle de moteur C4.4 Cat® C4.4 Cat®
Émissions Normes EPA Tier 4 Final (États-Unis)/Stage V (Union européenne) Normes EPA Tier 4 Final (États-Unis)/Stage V (Union européenne)
Course 5 in 127 mm
Alésage 4.1 in 105 mm
Poids en ordre de marche – avec cabine 31605 lb 14336 kg
Poids – tambour avec cabine 19918 lb 9035 kg
Nota (1) Les poids en ordre de marche sont approximatifs et tiennent compte du plein des liquides, d'un poids de conducteur de 75 kg (165 lb) et d'une cabine avec chauffage et climatisation. Les poids en ordre de marche sont approximatifs et tiennent compte du plein des liquides, d'un poids de conducteur de 75 kg (165 lb) et d'une cabine avec chauffage et climatisation.
Fréquence de vibration – standard 1830 VPM 30.5 Hz
Plage d'options de fréquences variables 23,3 à 30,5 Hz (1400 à 1830 vpm) 23,3 à 30,5 Hz (1400 à 1830 vpm)
Amplitude nominale – élevée 0.083 in 2.1 mm
Amplitude nominale – basse 0.039 in 0.98 mm
Force centrifuge – maximale 67653 lb 301 kN
Force centrifuge – minimale 31680 lb 141 kN
Charge linéaire statique – avec cabine 237.1 lb/in 42.3 kg/cm
Largeur de compactage 84 in 2134 mm
Longueur hors tout 19.9 ft 6.1 m
Longueur hors tout – avec lame en option 21.5 ft 6.6 m
Largeur hors tout 7.7 ft 2.3 m
Largeur hors tout – avec lame en option 8.2 ft 2.5 m
Hauteur maximale 10.1 ft 3.1 m
Diamètre du tambour 60.4 in 1535 mm
Hauteur de la lame en option 26.9 in 683 mm
Empattement 9.5 ft 2.9 m
Garde au sol 16.9 in 429 mm
Hauteur de passage de bordure 19.3 in 489 mm
Rayon de braquage – à l'intérieur du bord du cylindre 12.1 ft 3.7 m
Vitesse de translation – maximale 7.1 mile/h 11.4 km/h
Contenance du réservoir de carburant 69.7 gal (US) 264 l
Réservoir de DEF 5 gal (US) 19 l
Circuit de refroidissement 8.3 gal (US) 31.6 l
Huile moteur - Avec filtre 3.1 gal (US) 11.6 l
Carters de balourds (combinés) 6.9 gal (US) 26 l
Essieu et réducteurs 4.8 gal (US) 18 l
Réservoir hydraulique 13.2 gal (US) 50 l
Recyclabilité 96% 96%

CS14 Équipement standard

NOTA

  • L'équipement standard et les options peuvent varier. Pour de plus amples informations, veuillez consulter votre concessionnaire Cat.

POSTE DE CONDUITE

  • Cabine ROPS/FOPS avec régulation de la température, siège en tissu, rétroviseurs extérieurs
  • Siège réglable avec console intégrée
  • Affichage LCD avec protection antivandalisme verrouillable
  • Colonne de direction inclinable et réglable avec porte-gobelets intégrés
  • Système de caméra arrière avec affichage couleurs à écran tactile
  • Ceinture de sécurité haute visibilité de 50 mm (2 in)
  • Sortie électrique 12 volts
  • Klaxon, avertisseur de recul

SYSTÈME DE VIBRATION

  • Compacteur de sol vibrant
  • Carters de balourd étanches
  • Double amplitude, fréquence unique
  • Fonction de vibration automatique
  • Décapeuse en acier réglable simple

SOLUTIONS TECHNOLOGIQUES

  • VisionLink®

GROUPE MOTOPROPULSEUR

  • Moteur C4.4 Cat®
  • Filtre à air à deux éléments
  • Contacteur de l'accélérateur à trois positions incluant le mode Éco
  • Commande automatique du régime moteur (ASC)
  • Pompes de transmission jumelées : une pour l'entraînement de cylindre, une pour l'essieu arrière
  • Filtre à carburant, séparateur d'eau, pompe d'amorçage, indicateur de niveau d'eau
  • Radiateur inclinable/refroidisseur d'huile hydraulique
  • Circuit de freinage double
  • Transmission hydrostatique à deux vitesses
  • Différentiel à glissement limité

ÉQUIPEMENT ÉLECTRIQUE

  • Circuit électrique 24 volts
  • Alternateur 100 A
  • Batterie avec capacité de démarrage à froid de 750 A

AUTRE

  • Capotage moteur verrouillable, réservoirs hydrauliques et à carburant
  • Jauges de niveau pour niveau d'huile hydraulique et niveau de liquide de refroidissement du radiateur
  • Valeurs de prélèvement d'échantillons S·O·S℠ : huile moteur, huile hydraulique et liquide de refroidissement
  • Projecteurs de travail halogènes (4)

CS14 Options

NOTA

  • L'équipement standard et les options peuvent varier. Pour de plus amples informations, veuillez consulter votre concessionnaire Cat.

POSTE DE CONDUITE

  • Pare-soleil (cabine)
  • Pare-soleil déroulant (cabine)
  • Ceinture de sécurité haute visibilité de 76 mm (3 in)

SYSTÈME DE VIBRATION

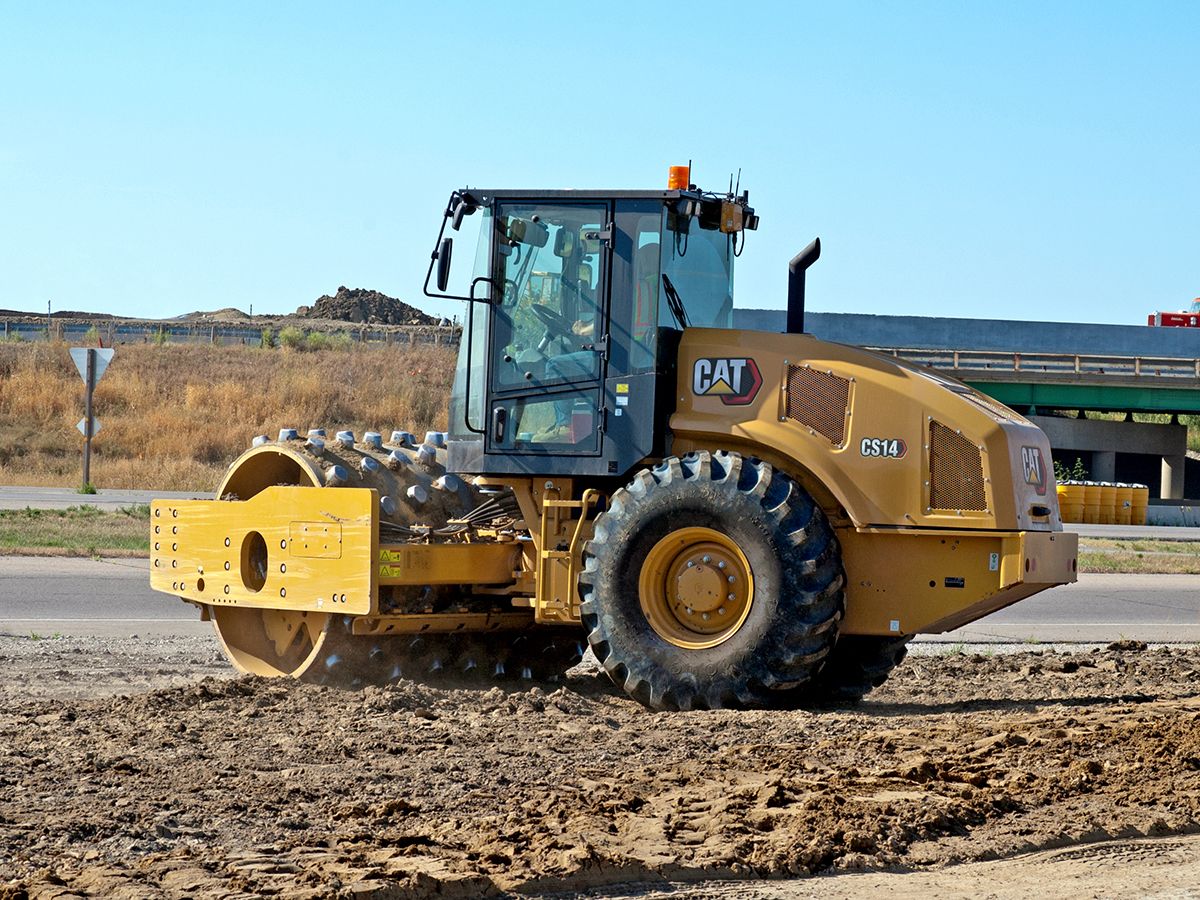

  • Kit de bandage amovible - Pieds dameurs ovales ou carrés
  • Fréquence variable
  • Doubles décapeuses réglables en acier
  • Doubles décapeuses réglables en polyuréthane
  • Lame de nivellement

SOLUTIONS TECHNOLOGIQUES

  • Mesure – Machine Drive Power (MDP)
  • Mesure - Valeur du compteur de compactage (CMV)
  • Command for Compaction

GROUPE MOTOPROPULSEUR

  • Protecteur de transmission

AUTRE

  • Huile hydraulique bio remplie en usine
  • Projecteurs de travail halogènes (8)
  • Projecteurs à DEL (8)
  • Gyrophare orange

Découvrez comment CS14 soutient la comparaison avec des produits fréquemment comparés.

Utilisez l'outil de comparaison pour comparer les caractéristiques détaillées des modèles Cat et concurrents.

COMPARER TOUS LES MODÈLES

Brochures de produits et bien plus encore prêts à être téléchargés !

Galerie média

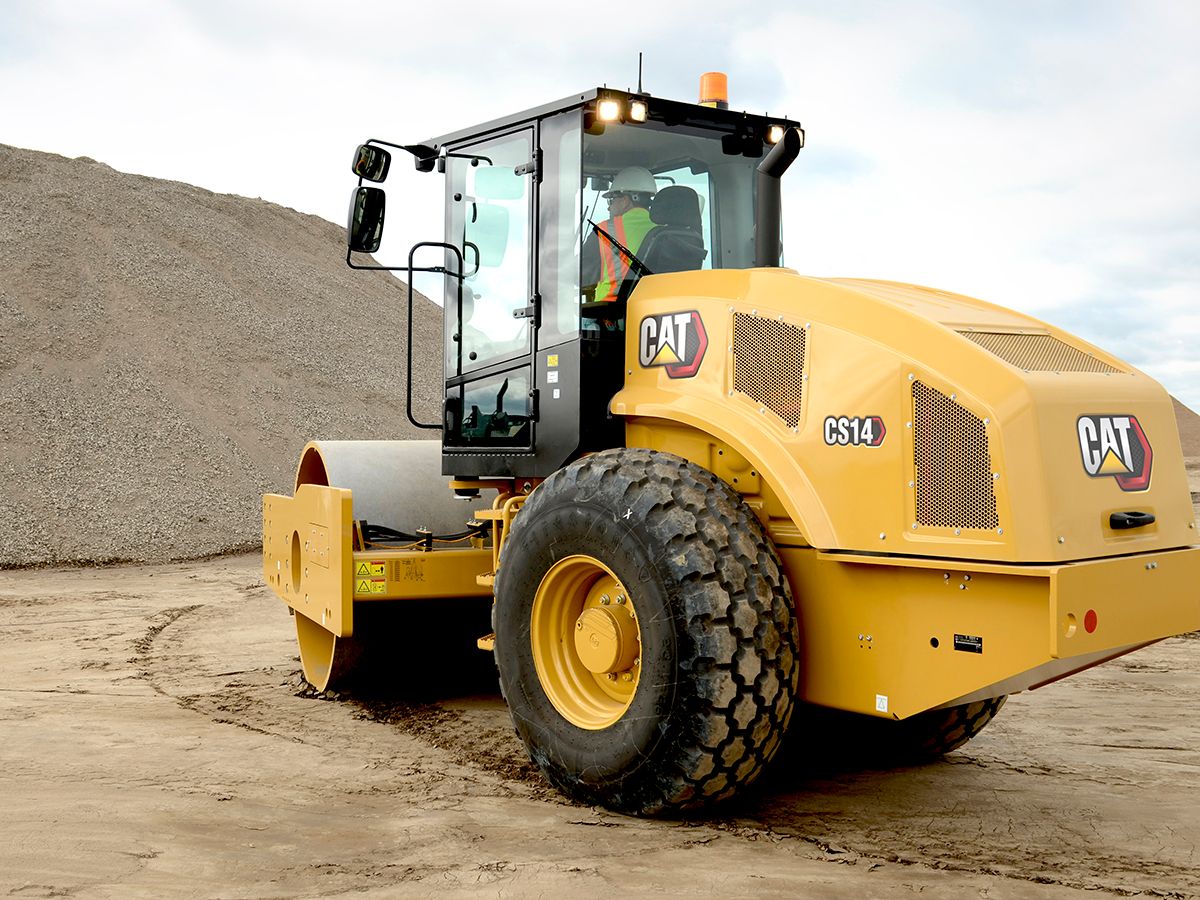

Compacteur de sol vibrant CS14
