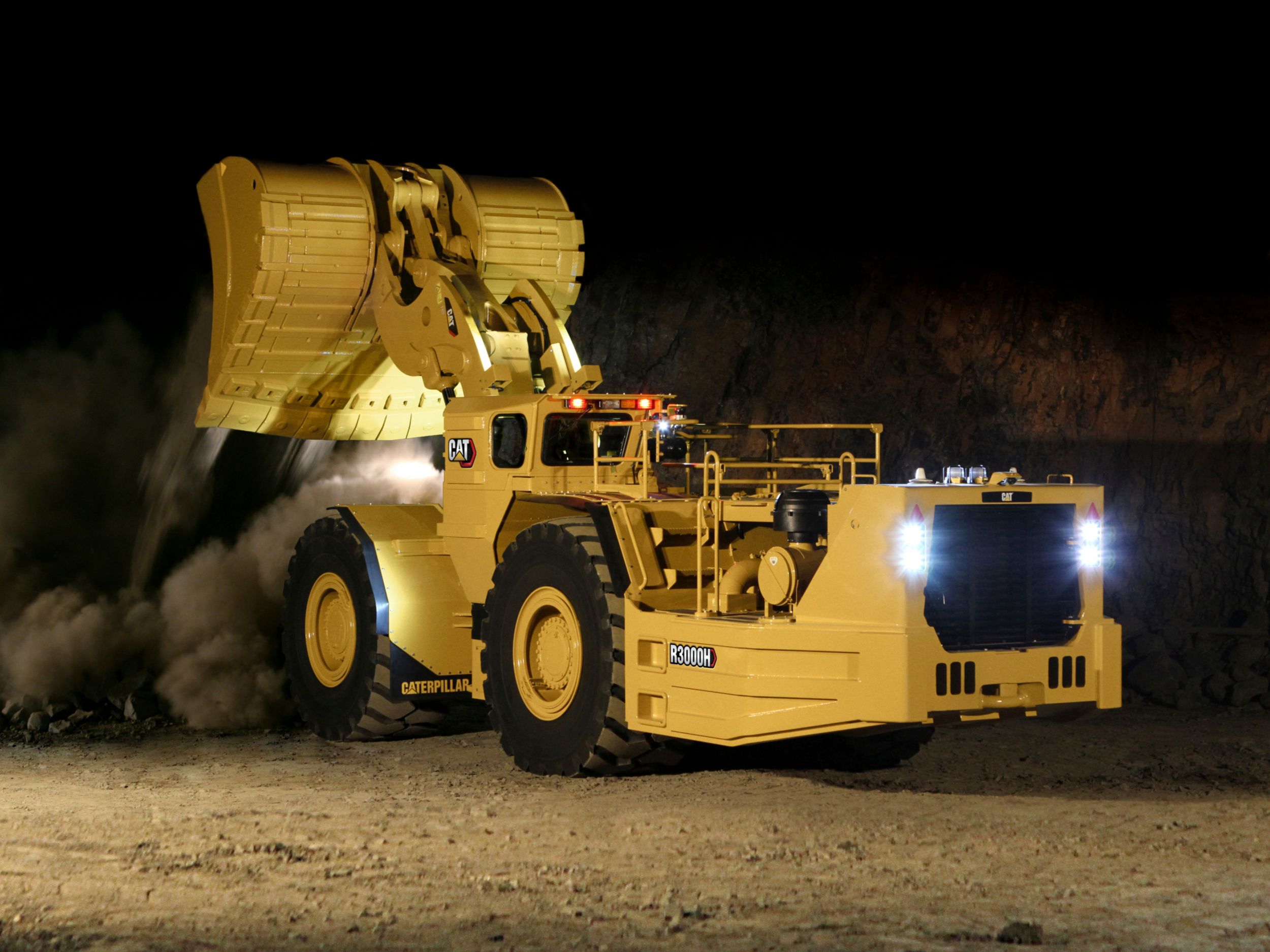

Chargeuses pour exploitations minières souterraines R3000H

Demander un devis Trouver concessionnaire

Spécifications clés

Modèle de moteur
C15 Cat®
C15 Cat®
Puissance brute - SAE J1995
409 HP
305 kW
Charge utile nominale
44092 lb
20000 kg

Vue d'ensemble

NOTRE CHARGEUSE LA PLUS GROSSE ET LA PLUS PRODUCTIVE

Conçue pour les mines d'assez grande taille, la R3000H est une machine de 22 tonnes mise à jour et super productive qui se spécialise dans la réduction de vos coûts globaux.

Avantages

SÉCURITÉ

La plupart des fonctionnalités de sécurité sont disponibles de série sur cette machine, y compris le système de détection de présence du conducteur.

PUISSANCE ET PERFORMANCE

Son groupe motopropulseur 100 % Cat est synonyme de performances, de longue durée de vie et de facilité d'entretien.

ENGAGEMENT

Nous nous engageons à assurer votre réussite à long terme et pouvons vous assister avec des pièces, l'entretien, des rénovations, des options de financement ou d'outils d'attaque du sol. Caterpillar et ses concessionnaires disposent d'experts dévoués, spécialisés dans le secteur minier souterrain et prêts à vous aider.

Spécifications produit pour R3000H

Modèle de moteur C15 Cat® C15 Cat®
Nota (1) Les puissances nominales s'appliquent à un régime nominal de 1800 tr/min lorsqu'elles sont testées dans les conditions de la norme spécifiée. Les puissances nominales s'appliquent à un régime nominal de 1800 tr/min lorsqu'elles sont testées dans les conditions de la norme spécifiée.
Nota (2) Valeurs nominales dans des conditions atmosphériques normales à une température de 25 °C (77 °F) et une pression atmosphérique de 100 kPa (29,61 Hg), conformément à la norme ISO 14396. Puissance obtenue à partir d'un carburant d'une densité API de35 à 16°C (60°F), ayant un pouvoir calorifique inférieur de 42780kJ/kg (18390 BTU/lb) pour un moteur utilisé à une température de 30°C (86°F). Valeurs nominales dans des conditions atmosphériques normales à une température de 25 °C (77 °F) et une pression atmosphérique de 100 kPa (29,61 Hg), conformément à la norme ISO 14396. Puissance obtenue à partir d'un carburant d'une densité API de35 à 16°C (60°F), ayant un pouvoir calorifique inférieur de 42780kJ/kg (18390 BTU/lb) pour un moteur utilisé à une température de 30°C (86°F).
Puissance brute - SAE J1995 409 HP 305 kW
Alésage 5.4 in 137.2 mm
Course 6.8 in 171.5 mm
Cylindrée 927.6 in³ 15.2 l
Puissance nominale 1800 r/min 1800 r/min
Puissance brute - Moteur VR - SAE J1995 409 HP 305 kW
Puissance brute - Moteur Tier 3 - SAE J1995 409 HP 305 kW
Puissance brute - Équivalente aux normes Tier 3 de l'EPA pour les États-Unis/Stage IIIA pour l'Union européenne - SAE J1995 409 HP 305 kW
Note (4) Système de réduction de la ventilation disponible en option. Système de réduction de la ventilation disponible en option.
Note (5) Un moteur conforme aux normes sur les émissions équivalant aux normes Tier 3 de l'EPA pour les États-Unis et Stage IIIA pour l'Union européenne est également disponible en option. Un moteur conforme aux normes sur les émissions équivalant aux normes Tier 3 de l'EPA pour les États-Unis et Stage IIIA pour l'Union européenne est également disponible en option.
Note (3) Pas de détarage du moteur nécessaire jusqu'à une altitude de 3050 m (10 006 ft) pour des moteurs conformes aux normes sur les émissions équivalentes à Tier 3 et jusqu'à 3506 m (11 502 ft) pour les moteurs VR. Pas de détarage du moteur nécessaire jusqu'à une altitude de 3050 m (10 006 ft) pour des moteurs conformes aux normes sur les émissions équivalentes à Tier 3 et jusqu'à 3506 m (11 502 ft) pour les moteurs VR.
Charge utile nominale 44092 lb 20000 kg
Charge d'équilibre statique - Devant les bras de manutention à l'horizontale 104199 lb 47264 kg
Force d'arrachage - SAE 61773 lb 28020 kg
Poids brut de la machine 180779 lb 82000 kg
Charge d'équilibre statique au braquage maxi devant les bras de manutention à l'horizontale 88191 lb 40003 kg
À vide 128448 lb 58263 kg
En charge 172540 lb 78263 kg
À vide – essieu arrière 73853 lb 33499 kg
À vide – essieu avant 54558 lb 24747 kg
En charge – essieu avant 125187 lb 56784 kg
En charge – essieu arrière 47316 lb 21462 kg
Marche avant - 1 3 mile/h 4.9 km/h
Marche avant - 2 5.7 mile/h 9.1 km/h
Marche avant - 3 10.2 mile/h 16.4 km/h
Marche avant 4 17.5 mile/h 28.2 km/h
Marche arrière - 1 4.1 mile/h 6.6 km/h
Marche arrière - 2 7.1 mile/h 11.5 km/h
Marche arrière - 3 12.7 mile/h 20.5 km/h
Marche arrière 4 19.4 mile/h 31.3 km/h
Relevage 8.8 s 8.8 s
Vidage 1.85 s 1.85 s
Abaissement, à vide, position libre 3.54 s 3.54 s
Temps de cycle total 14.2 s 14.2 s
Capacités des godets 8,9-11,6 m³ (11,6-15,2 yd³) 8,9-11,6 m³ (11,6-15,2 yd³)
Godet de vidage – 3 13.7 yd³ 10.5 m³
Godet pour matériaux légers 15.2 yd³ 11.6 m³
Godet de vidage - 1 - Godet standard 11.6 yd³ 8.9 m³
Godet de vidage – 2 12.4 yd³ 9.5 m³
Oscillation d'essieu 8 ° 8 °
Angle d'articulation 42.5 ° 42.5 °
Rayon de dégagement intérieur** 127.8 in 3247 mm
Nota **Les dimensions de dégagement sont fournies pour référence uniquement. **Les dimensions de dégagement sont fournies pour référence uniquement.
Rayon de dégagement extérieur** 296.7 in 7536 mm
Dimensions des pneus 35/65 R33 VSNT 35/65 R33 VSNT
Carter moteur 9 gal (US) 34 l
Différentiel et réducteurs avant - Avec circuit de refroidissement d'huile d'essieu 42 gal (US) 159 l
Différentiel et réducteurs arrière - Avec circuit de refroidissement d'huile d'essieu 44.1 gal (US) 167 l
Différentiel et réducteurs arrière 33.5 gal (US) 127 l
Différentiel et réducteurs avant 31.4 gal (US) 119 l
Réservoir hydraulique 37 gal (US) 140 l
Réservoir de carburant 406.5 gal (US) 1539 l
Circuit de refroidissement 19.8 gal (US) 75 l
Transmission 16.4 gal (US) 62 l
Normes Cabine homologuée ROPS/FOPS Cabine homologuée ROPS/FOPS

R3000H Équipement standard

ÉQUIPEMENT ÉLECTRIQUE

  • Alimentation 12V en cabine
  • Alternateur, 95 A
  • Prise de démarrage auxiliaire
  • Coupe-batterie, au niveau du sol
  • Disjoncteur, 80 A
  • Pulvérisation de protection contre la corrosion
  • Connecteur de diagnostic
  • Démarreur électrique, 24 V
  • Contacteurs d'arrêt du moteur :
    – Côté arrière droit
  • Système de projecteurs extérieurs, avant et arrière, projecteurs halogènes
  • Batteries nécessitant un entretien limité
  • Alarme de recul
  • Circuit de démarrage et de charge

POSTE DE CONDUITE

  • Centrale de surveillance électronique Cat (EMS Cat)
  • Klaxons électriques
  • Indicateurs:
    – Température du liquide de refroidissement moteur
    – Température du liquide de refroidissement de la transmission
    – Température de l'huile hydraulique
    – Niveau de carburant
    – Indicateur de vitesse
    – Compte-tours
  • Témoins lumineux :
    – Témoin d'avertissement
    – Pression résiduelle des freins
  • Avertissement de niveau hydraulique bas
  • Poste de conduite, à structure ROPS/FOPS fermée :
    – Climatisation
    – Pressurisation de la cabine et filtre
    – Plafonnier
    –Chauffage
    – Compartiment prééquipé pour radio et haut-parleurs
  • Système de détection de présence du conducteur (frein de stationnement automatique)
  • Commandes d'équipement hydraulique pilotées, à un seul manipulateur
  • Panneau à boutons-poussoirs pour l'éclairage
  • Siège à suspension avec ceinture de sécurité à enrouleur
  • Direction STIC

GROUPE MOTOPROPULSEUR

  • Moteur dieselC15 ATAAC Cat, 6cylindres
  • Refroidissement de l'essieu freiné
  • Pompe électrique d'amorçage de carburant
  • Préfiltre d'admission d'air du moteur
  • Filtre à huile moteur, monté à distance
  • Écrans thermiques
  • Liquide de refroidissement longue durée
  • Transmission Powershift à trains planétaires avec commande de changement de vitesse automatique, 4vitesses en marche avant/4vitesses en marche arrière
  • Radiateur, flux croisés
  • Déblocage manuel du bouchon de radiateur
  • Jantes, 5pièces, sans chambre
  • Freins multidisques humides sous carter, entièrement hydrauliques, SAFR™
  • Convertisseur de couple avec embrayage de verrouillage automatique
  • Dispositif de neutralisation de la transmission
  • Robinet de vidange du filtre de transmission

AUTRES ÉQUIPEMENTS STANDARD

  • Feu stop
  • Godet, déversement
  • Lèvre du godet, godet Hardox 450
  • Positionneur de godet, retour en position d'excavation
  • Groupe purificateur/silencieux d'échappement catalytique
  • Autocollants, pictogrammes internationaux
  • Circuit de carburant :
    – Réservoirs à deux combustibles
    – Robinets d'arrêt manuels du circuit de carburant
  • Protections de structure de moteur et de transmission
  • Garde-boue, avant, arrière
  • Pare-feu
  • Poignée (montée/descente de la plate-forme supérieure)
  • Guide d'utilisation et d'entretien: anglais et autres langues locales applicables au choix
  • Protection à barres d'usure 100 x 50 mm (4 × 2 in)
  • Points de lubrification semi-centralisés
  • Orifice S·O·S
    – Liquide de refroidissement
    – Huile moteur
    – Huile hydraulique
    – Huile de transmission
  • Calandre de radiateur pivotante
  • Pneus et jantes : un type de pneu doit être sélectionné dans la section des équipements obligatoires de la liste de prix de la machine. Le prix de base de la machine comprend des jantes sans chambre standard uniquement.

R3000H Options

ÉQUIPEMENTS EN OPTION

  • Contacteurs d'arrêt de batterie et du moteur
    – Isolation au niveau du sol, contacteur d'isolation dans la cabine
    – Isolation au niveau du sol, contacteur secondaire d'arrêt moteur
    – Isolation au niveau du sol, contacteur d'isolation dans la cabine et d'arrêt moteur
  • Manomètres de frein
  • Configurations de desserrage des freins
    – Crochet de récupération
    – Barre de récupération
  • Godets
    – Godet, pour matériaux légers (11,6 m³/15,2 yd³)
    – Godet à profil standard (8,9 m³/11,6 yd³ à 10,5 m³/13,7 yd³)
    – Protection contre les déversements du godet
  • Matériel de godet
    – Lame de coupe à souder Cat
    – Lame de coupe demi-flèche plate
    – Lame de coupe à souder
    – Protections de talon
    – Déflecteur à fixation mécanique (MAS)
    – Système de plaque d'usure à fixation mécanique, protection de lame de coupe (MAWPS)
    – Système de plaque d'usure à fixation mécanique, protection inférieure (MAWPS)
    – Patins protecteurs (partie inférieure du godet)
    – Barres d'usure
    – Renfort d'usure (à utiliser avec des godets à profil standard)
  • Lèvre du godet
    – Lèvre entièrement soudée ou soudée par points
    – Lèvre nue (pas de matériel)
  • Lèvre à boulonner
    – Prééquipement pour déflecteur à fixation mécanique MAS (Mechanically Attached Shrouds)
  • Caméra couleur dirigée vers l'arrière
  • Capot anti-vandalisme pour l'expédition
  • Fixation de la barre d'attelage, à boulonner
  • Options de moteur
    – Moteur avec réduction de la ventilation (VR)
    – Moteur, équivalent à la norme Tier 3
    – Options de post-traitement (à utiliser uniquement avec un moteur VR)
    • Filtre à particules diesel (à débit traversant)
    • Filtre à particules diesel (flux via la paroi)
  • Éclairage
    -Système d'éclairage extérieur, avant et arrière, projecteurs à diodes
    – Fonction feux de route/croisement
  • Dispositif de remplissage rapide
    -Liquide de refroidissement
    - Huile moteur
    - Carburant (double réservoir)
    - Huile hydraulique
    - Huile de transmission
  • Dispositif anti-incendie
    – Mousse, à base d'eau
    – Ansul, à poudre sèche
  • Fluides
    – Liquide de refroidissement pour climat polaire
    – Carburant pour climat polaire
  • Protecteurs des projecteurs avant
  • Circuit de carburant
    – Canalisations de carburant à double gaine tressée (gaine en acier inoxydable)
    – Canalisations de carburant sous gaine tressée standard (flexible hydraulique double tresse)
  • Protection de vitre de custode à l'arrière
  • Mains courantes
    – Poignée (montée/descente de la plate-forme supérieure)
    – Rabattable
  • Circuit hydraulique
    – Configuration pour autre équipement/commande pilote
  • Circuit de graissage
    – Automatique
    – Centralisé
  • Poste de conduite
    – Porte de cabine à jambe de force
  • Engagement du contacteur de frein de stationnement
    – Pousser pour appliquer
    – Tirer pour appliquer
  • Système de pesée de la charge utile
    – Loadrite L2180
  • Interface de commande à distance (hors émetteur et récepteur)
    – RCT
  • Direction inversible
  • Ruban réflecteur
  • Système de commande antitangage
  • Jante
    – Numéro d'identification de jante
    – De secours (sans chambre)
  • Sièges
    – Housses de siège, en T, pneumatique et standard
    – Siège à suspension en T, vinyle
    –Siège à suspension pneumatique, vinyle
  • Circuit de direction auxiliaire
  • Outils d'entretien
    – Indicateur d'usure de frein
    – Boulons de levage à clavette
    – Boîtier de diagnostics
    – Barre de récupération (à utiliser avec le desserrage des freins, système de barre de récupération)
    – Rallonge de douille, écrou de roue
    – Catalogue de pièces de référence pour les outillages supplémentaires disponibles
  • Contacteurs
    – Arrêt du moteur supplémentaire, monté à gauche
    – Minuteries de ralenti
  • Technologie
    – Command for Underground
    - Système de gestion des informations vitales (VIMS, Vital Information Management System) Gen 3
  • Versions de pneu
    – Pneu, 35/65R33 VSNT Bridgestone
    – Pneu, 35/65R33 VSDL Bridgestone
  • Barres de protection contre l'usure
    – Cabine/ROPS
    – Réservoir hydraulique
    – Radiateur
  • Vitres
    – Simple vitrage
    – Double vitrage
  • NOTA: Les caractéristiques disponibles varient selon les régions.
  • Adressez-vous à votre concessionnaire Cat pour de plus amples informations.
