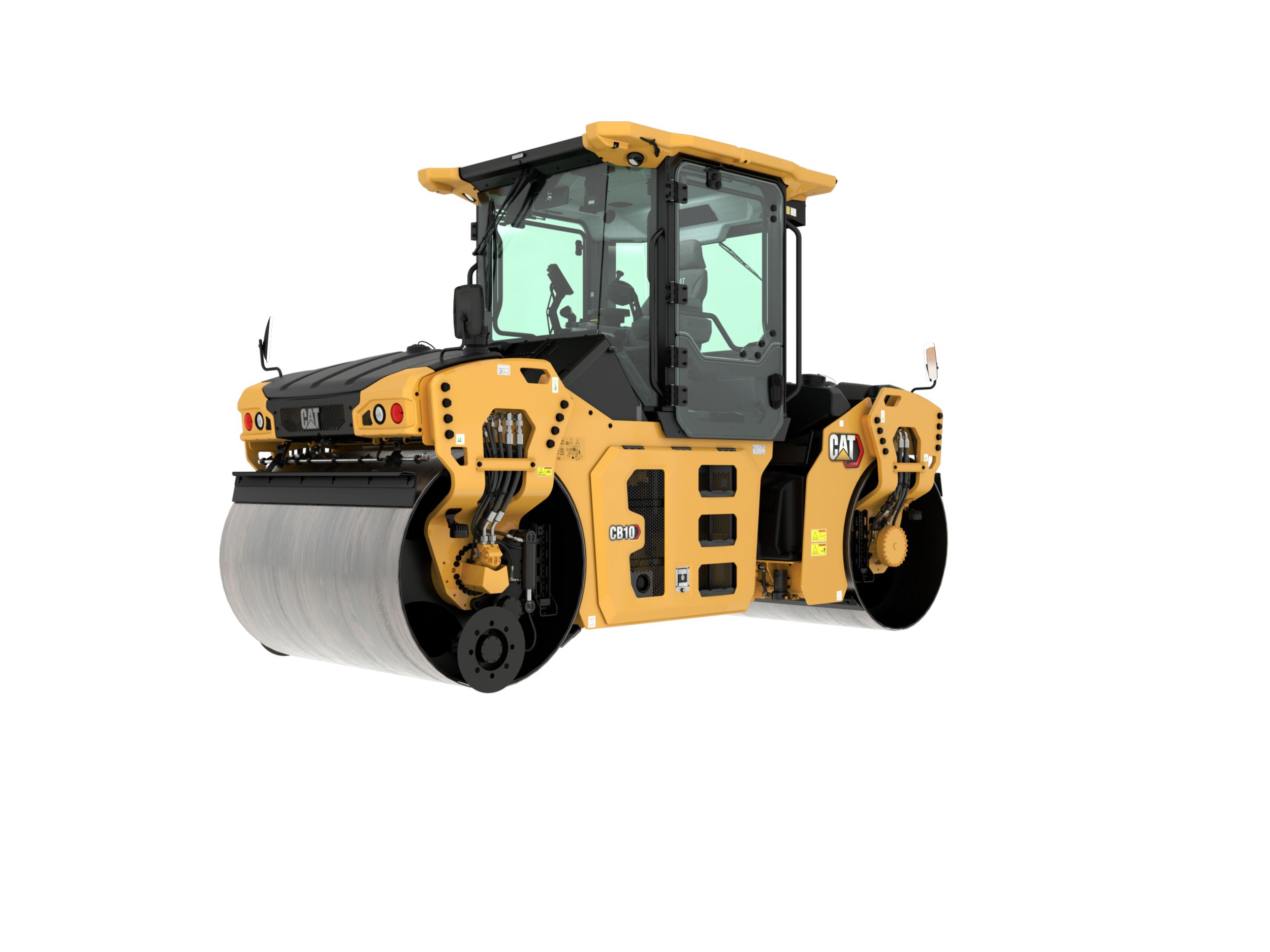

Tandemowe walce wibracyjne CB10

Wyślij zapytanie ofertowe Znajdź dealera

Najważniejsze dane

Masa eksploatacyjna z kabiną
22,255 lb
10095 kg
Standardowa masa eksploatacyjna z konstrukcją ROPS
21,642 lb
9815 kg
Szerokość zagęszczania
67 in
1700 mm

Podsumowanie

ŁATWE I WYDAJNE ZAGĘSZCZANIE

Walec do asfaltu Cat® CB10 oferuje ulepszenia, ułatwiające eksploatację i zapewniające wszechstronność oraz mniejsze zużycie paliwa. Pokrętła, drgania oscylacyjne i fotel 360º sprawiają, że ten walec idealnie nadaje się do pracy na ulicach miast i autostradach, a także w zastosowaniach pośrednich.

Korzyści

Niskie zużycie paliwa

dzięki standardowemu trybowi Eco i automatycznemu wyłączaniu silnika podczas pracy na biegu jałowym

Łatwa obsługa

dzięki przejrzystym czujnikom zegarowym, profilom pracy i wyświetlaczowi dotykowemu.

Wydajna

dzięki technologii sterowania zagęszczaniem, elastycznym układom wibracyjnym oraz niezawodnemu natryskowi wody.

Najważniejsze cechy w skrócie

Wyświetlanie 1-6 z 8

Łatwa obsługa, komfort i łatwa nauka sterowania

Łatwa obsługa, komfort i łatwa nauka sterowania


  • Duże, kolorowe wyświetlacze informują operatora o funkcjach maszyny, w tym o poziomie wody i paliwa, odstępach między uderzeniami i temperaturze maty.
    •
  • Innowacyjna technologia kierowania ręcznego zapewnia precyzyjną kontrolę i dobrą widoczność do przodu.
    •
  • Wielofunkcyjny uchwyt napędu umożliwia łatwą aktywację układu wibracyjnego, natrysku wody i opcjonalnego przesunięcia bębna.
    •
  • Funkcje maszyny ze wskaźnikami LED zostały niezależnie pogrupowane w celu uproszczenia sterowania i szybkiej aktywacji.
    •
  • Pokrętła z zielonymi wskaźnikami zapewniają szybkie informacje wizualne i dotykowe w celu łatwej regulacji prędkości i regulatorów czasowych natrysku wody.
    •
  • Wersje ROPS i z kabiną zapewniają doskonały komfort i widoczność. Wersja z kabiną oferuje ogrzewanie i klimatyzację w standardzie.
Bezpieczniejsza praca dzięki lepszej widoczności

Bezpieczniejsza praca dzięki lepszej widoczności


  • Opcjonalny widok z góry w zakresie 360º wykorzystuje kamery zamontowane w każdym rogu ROPS, zapewniając dobrą widoczność strefy roboczej. Funkcja ta wykorzystuje wyświetlacz o wysokiej rozdzielczości zamontowany na obrotowym uchwycie w lewym górnym rogu ROPS/kabiny.
    •
  • Opcjonalne kamery zamontowane w przednim i tylnym zderzaku zapewniają dobrą widoczność podczas zbliżania się do przeszkód. Widok z kamery jest zintegrowany z głównym wyświetlaczem operacyjnym.
    •
  • Fotel obracany o 360º zapewnia optymalny widok i pozwala ustawić się zawsze przodem w kierunku jazdy.
    •
  • Lampy LED są energooszczędne i zapewniają doskonałe oświetlenie obszaru pracy. Strategicznie rozmieszczone światła oświetlają boki maszyny, powierzchnie bębna oraz jego krawędzie.
    •
  • Zielona kontrolka na ROPS lub w kabinie wskazuje, czy zapięty jest pas bezpieczeństwa. Tę kontrolkę można wyłączyć, jeśli zapięcie pasów nie jest wymagane przepisami.
Łatwa konfiguracja układu wibracyjnego

Łatwa konfiguracja układu wibracyjnego


  • Układ wibracyjny o dwóch amplitudach/dwóch częstotliwościach automatycznie optymalizuje amplitudę i częstotliwość za pomocą jednego przełącznika, zapewniając łatwe podnoszenie cienkiego/grubego materiału.
    •
  • Uzyskaj docelowy poziom zagęszczania dzięki automatycznej kontroli prędkości; zielone kontrolki pomagają zapewnić, że prędkość jazdy odpowiada prawidłowemu rozstawowi uderzeń.
    •
  • Funkcja automatycznego włączania/wyłączania wibracji aktywuje lub dezaktywuje układ wibracyjny w zależności od położenia dźwigni napędu, aby zapobiec nadmiernemu zagęszczaniu podczas zmiany kierunku jazdy lub zatrzymywania. Układ można regulować za pomocą menu „Wspomaganie pracy” na wyświetlaczu.
    •
  • Można tworzyć i zapisywać profile pracy zapewniające szybki dostęp do konfiguracji częstotliwości drgań, trybu napędu, odstępów między uderzeniami, regulatora czasowego natrysku wody oraz trybu natrysku wody.
    •
  • Opcje zarządzania krawędziami obejmują koło tnące krawędzie, które pionowo tnie asfalt, ułatwiając jego usuwanie i dopasowanie połączeń, podczas gdy opcje fazowania zapewniają krawędzie o nachylonych profilach.
    •
  • Opcje podziału bębna na część przednią i tylną upraszczają manewrowanie w ciasnych miejscach. Przy skręcaniu część zewnętrzna bębna obraca się szybciej niż część wewnętrzna, zapobiegając rozdzieraniu i fałdowaniu się asfaltu.
Mniejsze zużycie paliwa

Mniejsze zużycie paliwa


  • Silnik Cat C3.6 zapewnia moc 90 kW (120 KM) i spełnia wymogi norm emisji EPA Tier 4 Final (USA) i Stage V (UE).
    •
  • Silnik Cat® C3.6 w połączeniu ze standardowym trybem Eco ogranicza zużycie paliwa.
    •
  • Tryb Eco reguluje prędkość silnika na podstawie wymaganego obciążenia; wibracje o wysokiej amplitudzie wymagają wyższych prędkości obrotowych silnika, podczas gdy toczenie statyczne oszczędza paliwo i działa przy niskich prędkościach obrotowych silnika oraz niższym poziomie hałasu.
Pokrycie maty dzieki sterowaniu zagęszczaniem

Pokrycie maty dzieki sterowaniu zagęszczaniem


  • Mapowanie liczby przejazdów i temperatury łączy czujniki temperatury na podczerwień z mapowaniem GPS, aby informować operatora o aktualnej temperaturze asfaltu, położeniu maszyny, liczbie przejazdów i pokryciu warstwy. Wyświetlacz mapowania poprawia widok na ekranie, ułatwiając rozpoznawanie, rozszerzając funkcje ekranu dotykowego i upraszczając konfigurację.
    •
  • Miernik zagęszczenia (CMV) wykorzystuje akcelerometr zamontowany na bębnie do pomiaru łącznej sztywności warstwy asfaltu, warstwy bazowej i warstwy podbudowy, wskazując jakość struktury drogi pod powierzchnią.
Zapobiegają gromadzeniu się zanieczyszczeń, nawilża powierzchnie bębna

Zapobiegają gromadzeniu się zanieczyszczeń, nawilża powierzchnie bębna


  • Zbiornik na wodę o dużej pojemności z dwoma portami napełniania zapewnia długie okresy między ponownymi napełnieniami. Opcjonalny stopień można zamontować z lewej strony tylnej podpory bębna, aby ułatwić ponowne napełnianie.
    •
  • Dwie pompy wody zapewniają dodatkową wydajność i działają naprzemiennie w kierunku jazdy, aby maksymalnie wydłużyć okres eksploatacji.
    •
  • Potrójna filtracja w punkcie napełniania, na pompie wody i dyszach natryskowych pomaga zapobiegać niedrożności.
    •
  • Funkcja automatycznego włączania/wyłączania dezaktywuje natrysk wody, gdy dźwignia napędu znajduje się w położeniu neutralnym i aktywuje układ, gdy dźwignia zostanie przełożona w położenie inne niż neutralne. Konfiguracja układu znajduje się w menu „Ustawienia”. Proste pokrętło umożliwia regulację ustawień natrysku i pozwala korzystać z trybów przerywanych, aby oszczędzać wodę.
    •
  • Zintegrowany zestaw zapobiegający zamarzaniu (opcja) chroni maszynę w niskich temperaturach, kiedy nie jest używana.
Specyfikacje Wyposażenie standardowe Wyposażenie dodatkowe

Dane techniczne produktu CB10

Pobierz Drukuj
Masa eksploatacyjna z kabiną 22,255 lb 10095 kg
Standardowa masa eksploatacyjna z konstrukcją ROPS 21,642 lb 9815 kg
Maksymalna masa eksploatacyjna z kabiną 23,197 lb 10522 kg
Maksymalna masa eksploatacyjna z konstrukcją ROPS 22,575 lb 10240 kg
Szerokość zagęszczania 67 in 1700 mm
Szerokość zagęszczania 73 in 1870 mm
Statyczne obciążenie liniowe — wersja z kabiną 173 funty/cal 30.9 kg/cm
Statyczne obciążenie liniowe — z konstrukcją ROPS/FOPS 168 funty/cal 30.1 kg/cm
Prędkość jazdy – maks. 7 mph 11 km/h
Długość całkowita 186 in 4740 mm
Szerokość całkowita 85 in 2176 mm
Wysokość — z konstrukcją ROPS/FOPS lub kabiną 118 in 2984 mm
Rozstaw osi 139 in 3540 mm
Średnica bębna 47 in 1198 mm
Model silnika Cat® C3.6 Cat® C3.6
Moc silnika (1) 120 hp 90 kW
Szerokość bębna 67 in 1700 mm
Siła odśrodkowa działająca na bęben – maks. 14,185 lb 63.1 kN
Siła odśrodkowa działająca na bęben – min. 11,982 lb 58.2 kN
Amplituda znamionowa – wysoka 0.034 in 0.86 mm
Amplituda znamionowa – niska 0.01 in 0.26 mm
Wybór funkcji wibracji Niezależnie na każdy bęben, tylko z przodu, tylko z tyłu, z przodu i z tyłu Niezależnie na każdy bęben, tylko z przodu, tylko z tyłu, z przodu i z tyłu
Pojemność zbiornika paliwa 36.5 gal (US) 138 l
Pojemność zbiornika wody spryskiwacza 225 gal (US) 855 l

CB10 Wyposażenie standardowe

Drukuj

Środowisko pracy

  • Regulacja położenia fotela w zakresie 180º za pomocą stacji przesuwanej
  • Regulowane podłokietniki
  • Kolorowy wyświetlacz dotykowy
  • Platforma — ROPS/FOPS
  • Dźwignia napędu z 4 przyciskami sterowania
  • Kierownica — położenie stałe z lewej strony
  • Fotel amortyzowany, niepodgrzewany
  • Pas bezpieczeństwa — 76 mm (3 in), odblaskowy
  • Zabezpieczenia przed wandalizmem

Technologie

  • VisionLink®
  • Zdalna aktualizacja oprogramowania
  • Zdalne rozwiązywanie problemów

Układ napędowy

  • C3.6 4-cylindrowy

Układ elektryczny

  • Alternator 150A
  • Układ ładowania 12 V
  • Układ bezpieczników typu motoryzacyjnego
  • Akumulatory — bezobsługowe
  • Cat® Electronic Technician (Cat ET)
  • Gniazdo zdalnego rozruchu/ładowania

Układ wibracyjny

  • Dwie amplitudy/dwie częstotliwości — oba bębny

Serwis i konserwacja

  • Okres serwisowy oscylacyjnego układu wibracyjnego — 2 lata/2000 godzin
  • Okres międzyprzeglądowy konwencjonalnego układu wibracyjnego — 3 lata / 3000 godzin
  • Zgrupowane filtry dostępne z poziomu podłoża
  • Bezobsługowy sprzęg
  • Spusty dostępne na zewnątrz
  • Porty do planowego pobierania próbek oleju (S•O•S℠)
  • Wzierniki — ciecz chłodząca silnik i olej hydrauliczny

Bezpieczeństwo

  • Alarm cofania
  • Klakson ostrzegawczy (z przodu i z tyłu)
  • Światła robocze LED
  • Stopnie, tankowanie przedniego bębna
  • Ostrzeżenie, kontrolki bezpieczeństwa LED

CB10 Wyposażenie dodatkowe

Drukuj

Środowisko pracy

  • Regulacja położenia fotela w zakresie 360º za pomocą stacji przesuwanej
  • Platforma — z kabiną
  • Kierownica — podnoszona z lewej strony
  • Fotel amortyzowany, podgrzewany
  • Zagłówek fotela

Technologie

  • Akcelerometr CMV — bęben przedni
  • Mapowanie GNSS — temperatura i liczba przejazdów
  • Czujniki na podczerwień do pomiaru temperatury asfaltu

Układ napędowy

  • Sprzęg — przesunięcie
  • Olej hydrauliczny — biodegradowalny

Układ wibracyjny

  • Zarządzanie krawędziami — przecinanie, fazowanie
  • Maty — kakao
  • Maty — rozprowadzanie wody
  • Zestaw oscylacyjny tylnego bębna — instalacja bębna w terenie
  • Dzielone bębny — przód i tył
  • Dwie amplitudy / dwie częstotliwości z oscylacją
  • Versa Vibe — oba bębny (USA i Kanada)
  • Versa Vibe z oscylacją (USA i Kanada)

Serwis i konserwacja

  • Zestaw do ochrony przed zamarzaniem (natrysku wody)

Bezpieczeństwo

  • Alarm cofania
  • Kamery – widoczność w zakresie 360º, montowane na ROPS
  • Kamery — w zderzakach przednim i tylnym
  • Światła robocze LED z kierunkowskazami
  • Światła pomocnicze LED — 1000/2000 lumenów
  • Zestaw lusterek
  • Stopnie, napełnianie wodą tylnego bębna

Zobacz, jak CB10 wypada w porównaniu z innymi często porównywanymi produktami.

Walce
Wybrano
CB10
CB10
Masa eksploatacyjna z kabiną
22,255 lb
10095 kg
Standardowa masa eksploatacyjna z konstrukcją ROPS
21,642 lb
9815 kg
Szerokość zagęszczania
67 in
1700 mm
Walce
CB8
CB8
Masa eksploatacyjna z kabiną
20,580 lb
9335 kg
Standardowa masa eksploatacyjna z konstrukcją ROPS
20,006 lb
9075 kg
Szerokość zagęszczania
67 in
1700 mm
Wyświetl szczegóły
Walce
CB7
CB7
Masa eksploatacyjna z kabiną
19,588 lb
8885 kg
Standardowa masa eksploatacyjna z konstrukcją ROPS
19,015 lb
8625 kg
Szerokość zagęszczania
59 in
1500 mm
Wyświetl szczegóły

Narzędzia i pomoc ekspertów na każdym kroku

Aktualne oferty
Opcje wynajmu
Opcje zakupu sprzętu używaneg
Znajdź dealera

Broszury produktów i inne materiały są gotowe do pobrania!

Galeria multimediów

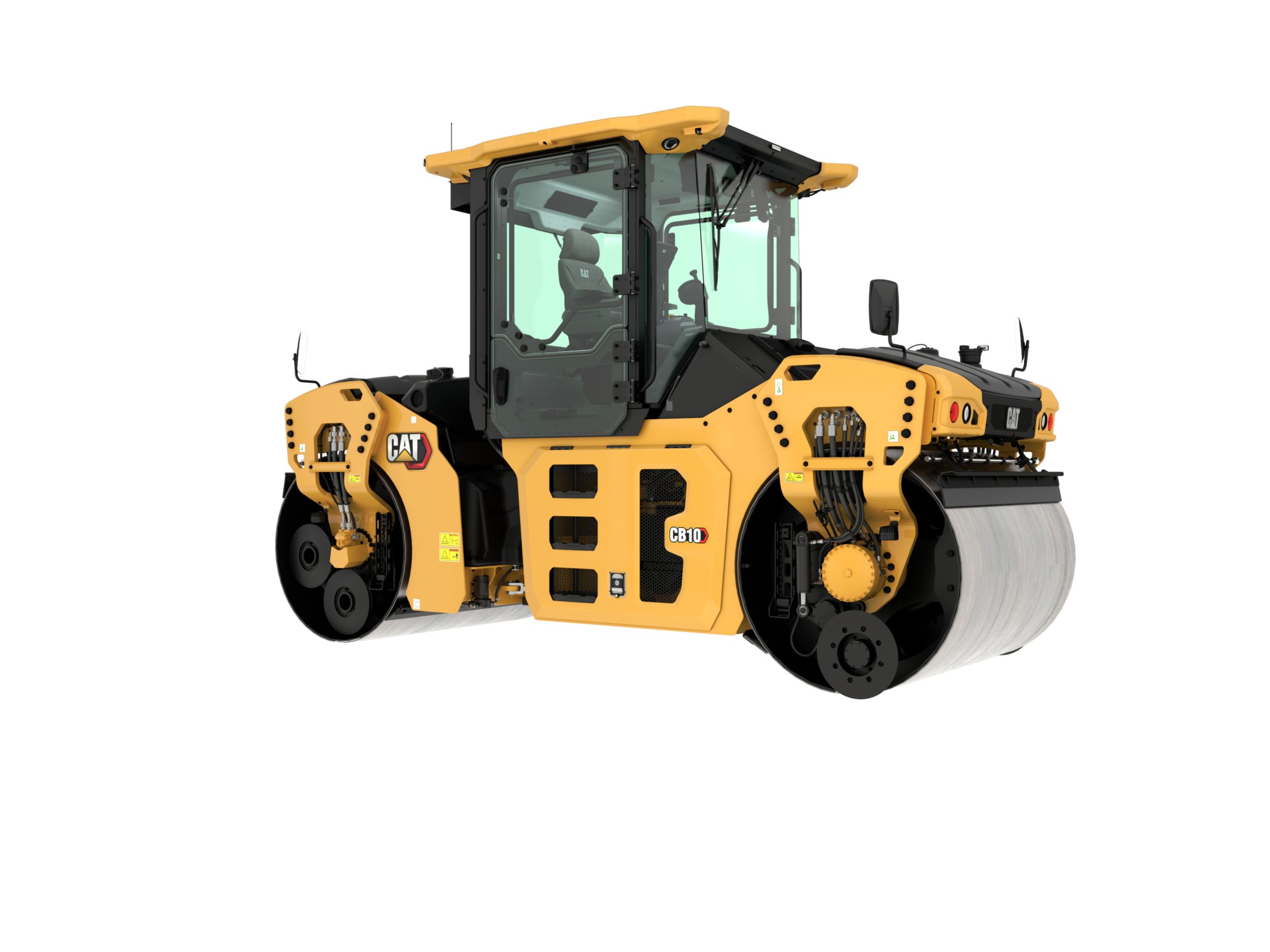

Podwójny walec wibracyjny CB10

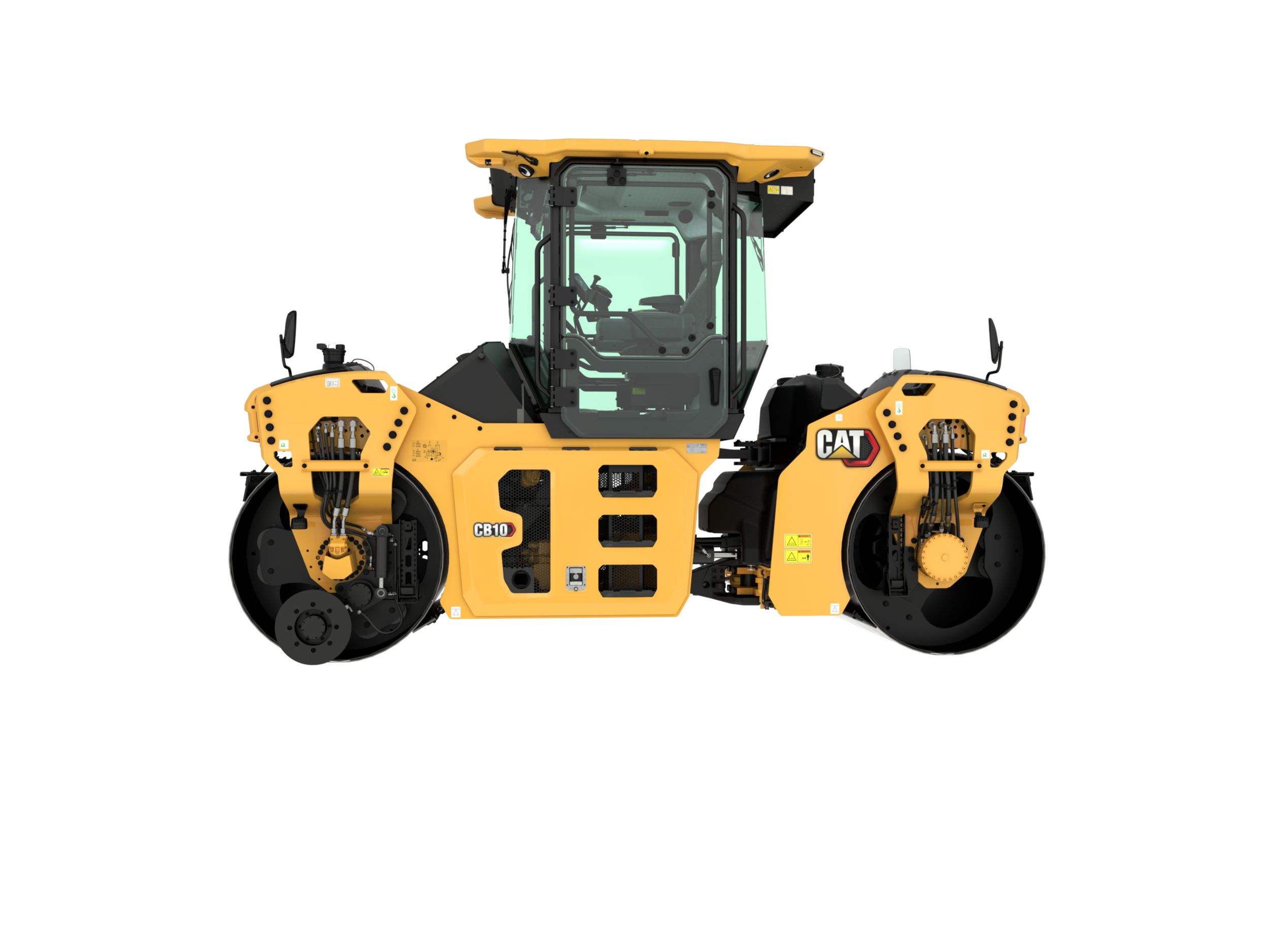

Podwójny walec wibracyjny CB10

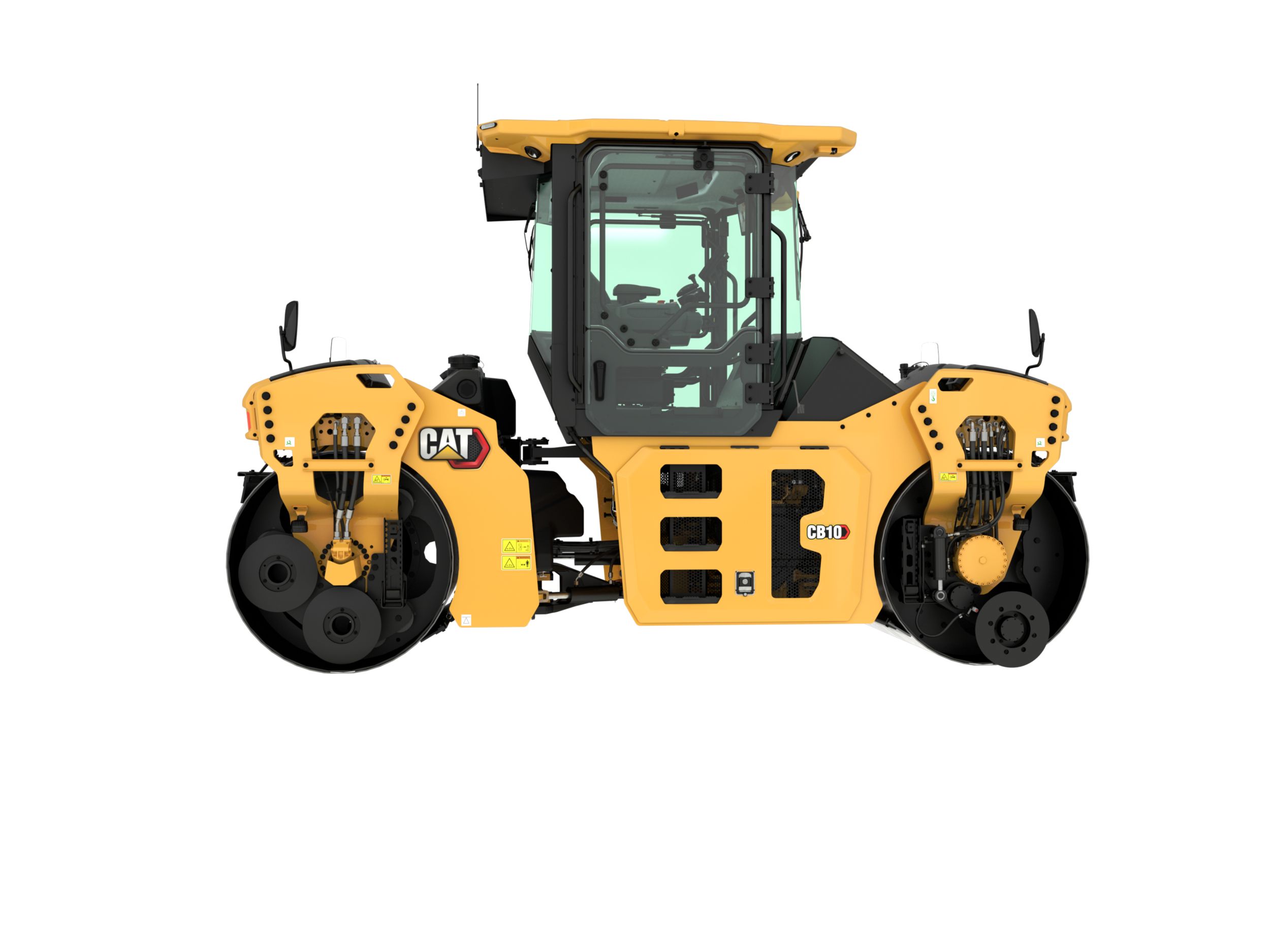

Podwójny walec wibracyjny CB10

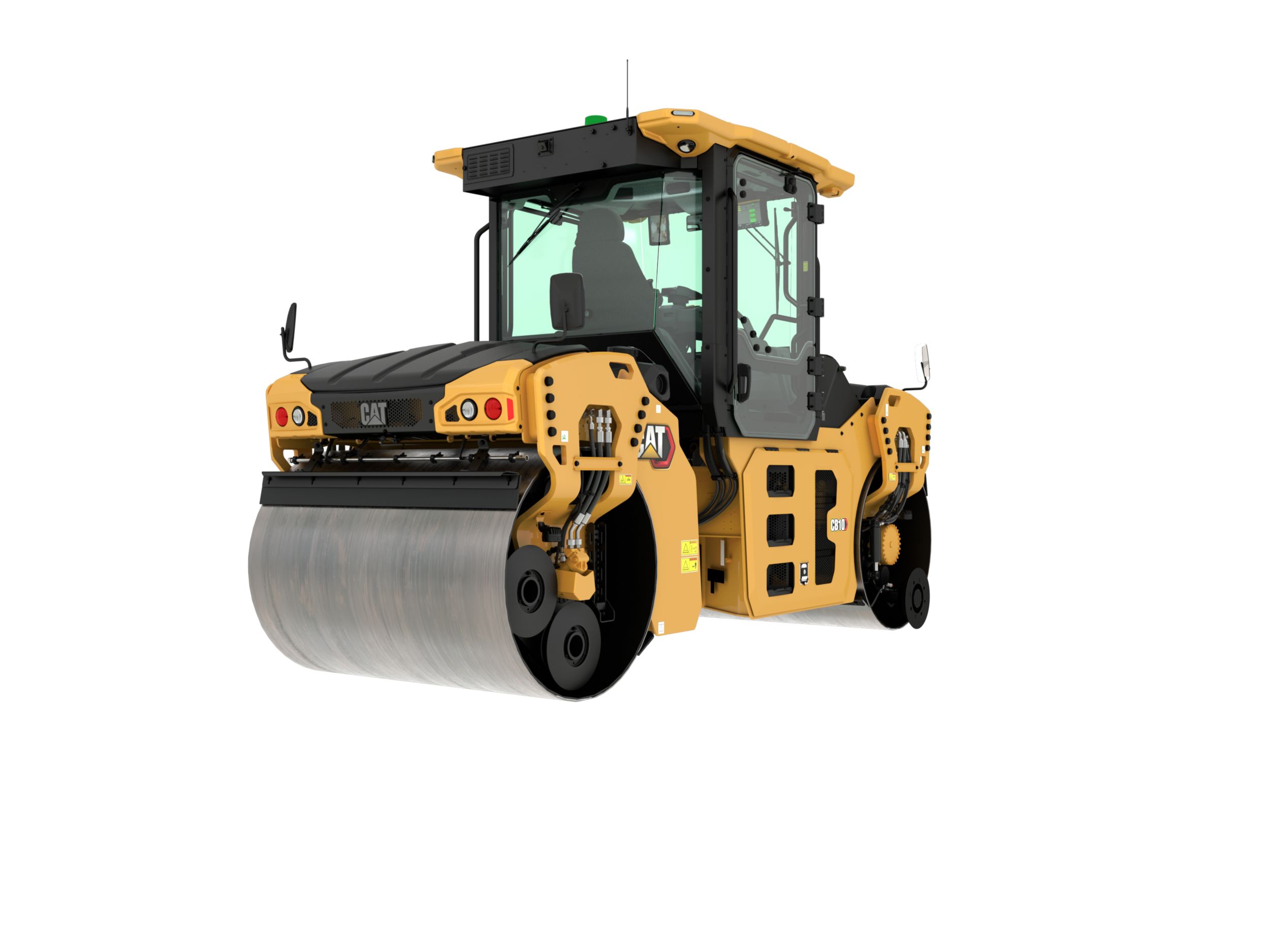

Podwójny walec wibracyjny CB10
