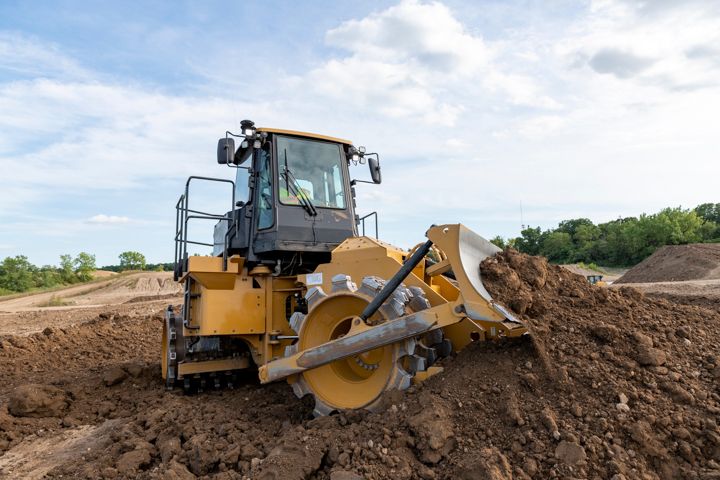

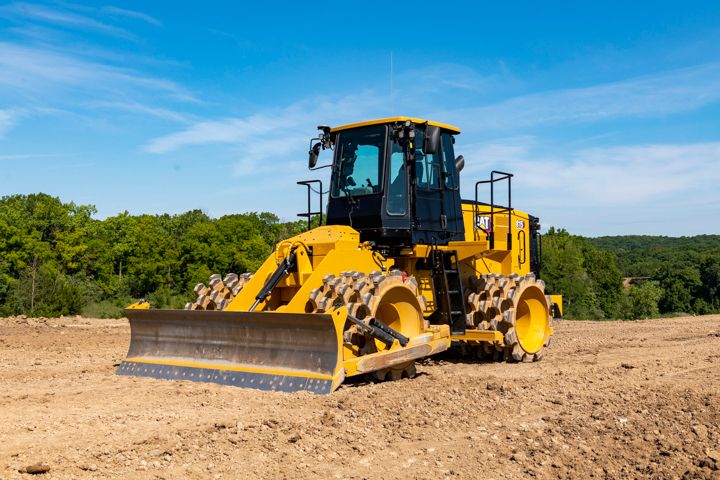

815 Уплотнители грунта

Найти дилера

Ключевые характеристики

Полная мощность (SAE J1995:2014): 284 л. с.; 212 кВт

Полезная мощность (SAE J1349:2011): 249 л. с.; 186 кВт

Полезная мощность (ISO 9249:2007): 249 л. с.; 186 кВт

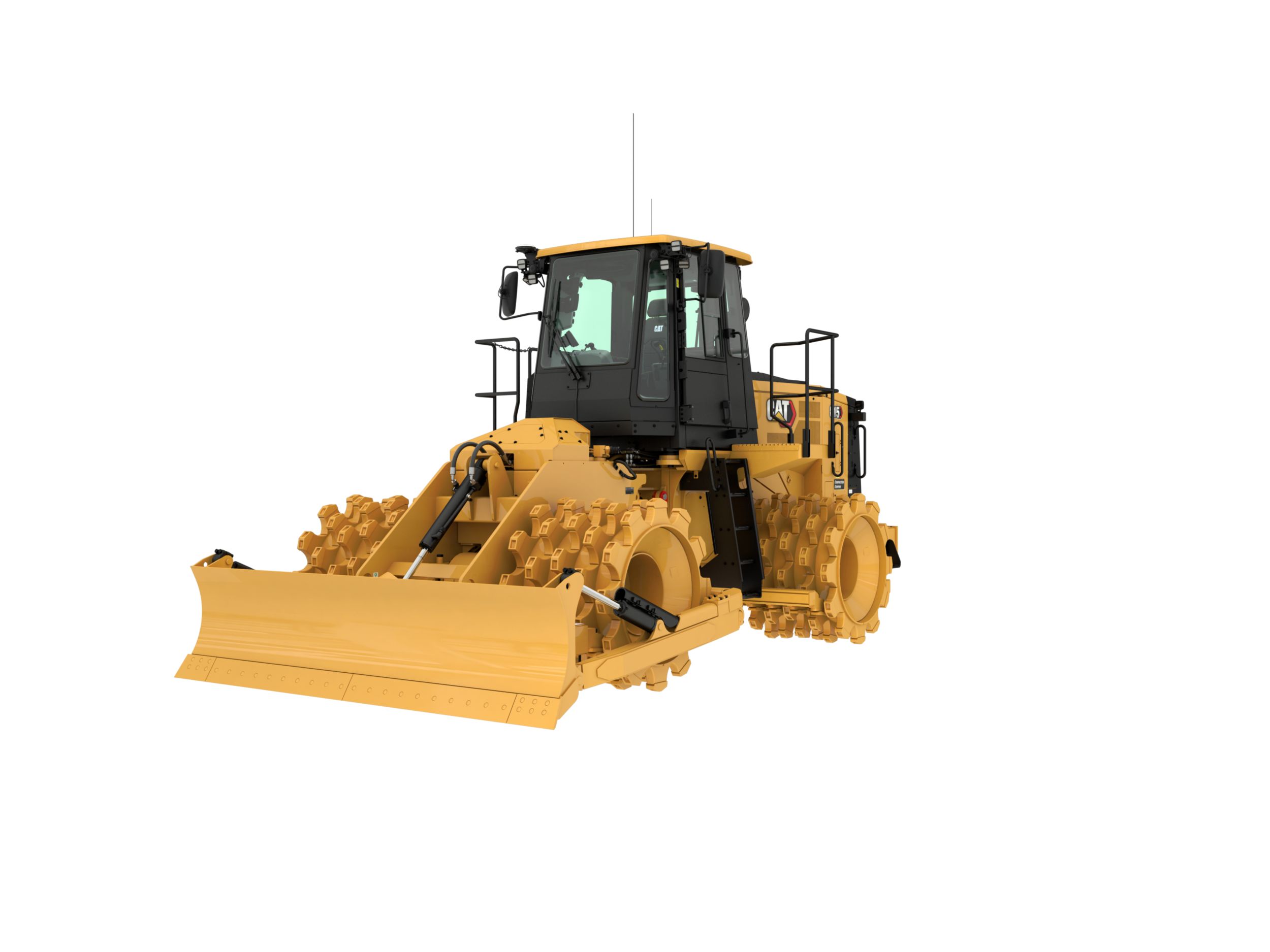

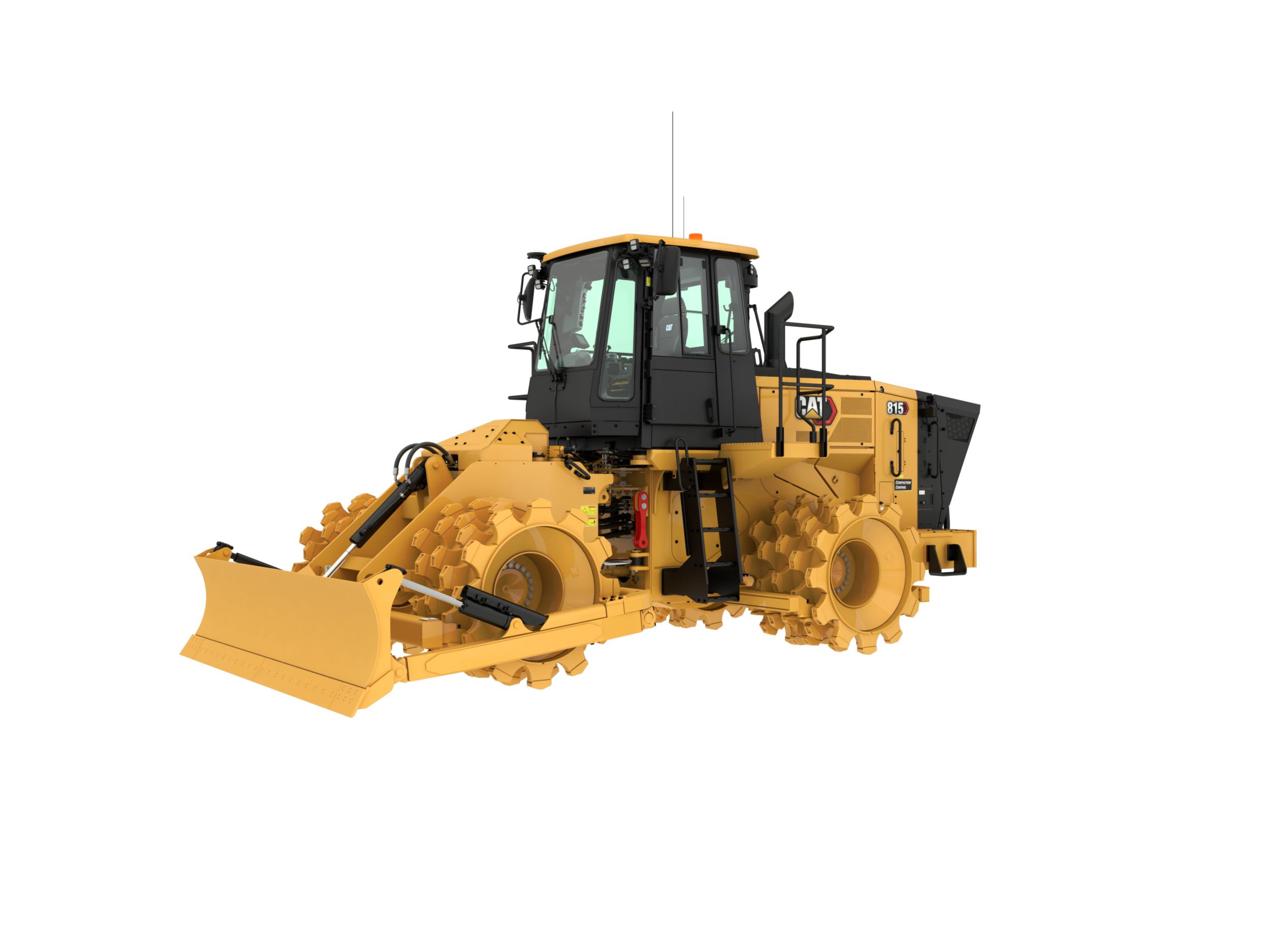

815
Изменение модели

Обзор

Повышение стандартов в области уплотнения

Прочность является неотъемлемым качеством машин Cat 815, что гарантирует максимальную техническую готовность на протяжении нескольких сроков службы. Эта мощная и надежная машина, созданная с учетом максимальной производительности и простоты обслуживания, превосходно справляется с уплотнением грунта и бульдозерными работами.

Преимущества

УСОВЕРШЕНСТВОВАННАЯ ТЕХНОЛОГИЯ

Увеличьте эффективность работ благодаря передовым технологиям: системе трехмерного картографирования Cat Compact и интеллектуальной системе контроля уплотнения Cat с функцией измерения мощности привода Machine Drive Power.

МИНИМАЛЬНОЕ ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ

Увеличенный интервал замены фильтров способствует снижению эксплуатационных расходов.

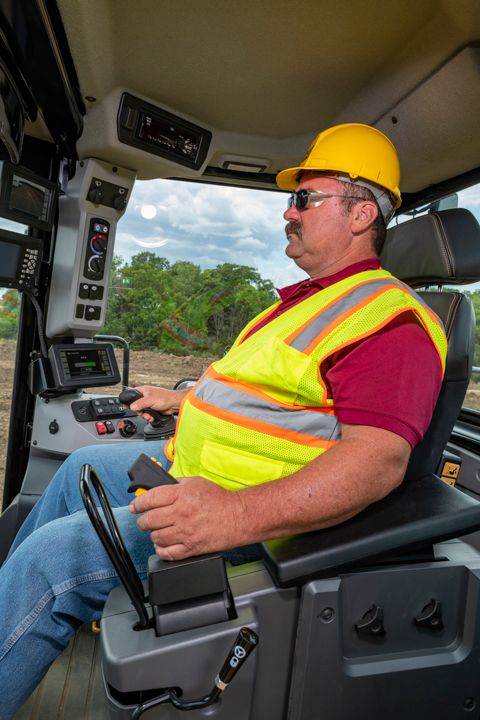

ПОВЫШЕННЫЙ КОМФОРТ ОПЕРАТОРА

Новая кабина с бесшумным управлением, новым сиденьем и регулируемыми органами управления помогает операторам более продуктивно работать в течение всего дня.

Краткий обзор особенностей

Отображение 1-6 из 5

КОМФОРТ ОПЕРАТОРА И УПРАВЛЯЕМОСТЬ

Улучшенный вход/выход за счет модернизированной кабины с убирающимся подлокотником.
Информирование операторов о состояниях машины и ее эксплуатации с помощью системы контроля машины 3G VIMS™.
Повышение безопасности и улучшение обзора за счет стандартной камеры заднего вида.
Предпочтительные настройки температуры, поддерживаемые автоматической системой климат-контроля.
Сиденье Premium Plus с кожаной обивкой, принудительным воздушным обогревом и охлаждением, регулировкой опоры для бедер в двух направлениях, регулировкой поясничной опоры и спинки и динамической амортизацией в конце хода.
Повышение удобства оператора за счет низкого уровня шума, воздействующего на оператора.
Снижение уровня шума, воздействующего на внешнего наблюдателя, и дополнительные комплекты шумоизоляции.

ВЫСОКОКАЧЕСТВЕННОЕ ОБСЛУЖИВАНИЕ И ПОДДЕРЖКА

Простой доступ и контролируемая среда; отсек с электроникой расположен в кабине.
Основное внимание уделяется безопасности за счет точек доступа к большинству основных компонентов с уровня земли и с платформы.
Уровень земли: аварийное отключение, выключатель "массы" аккумуляторной батареи и запуск двигателя от внешнего источника питания.
Быстрый визуальный осмотр и минимальное загрязнение жидкостей благодаря смотровым указателям для охлаждающей жидкости, трансмиссионного и гидравлического масла.
Электронный индикатор засорения впуска воздуха.
Разработаны для удобства обслуживания и осмотра.
– Маслоохладитель гидросистемы, охладитель топлива и конденсатор находятся рядом.
– Централизованные точки смазки.
Операторы и техники устраняют неисправности еще до их появления с помощью системы обработки основной информации (VIMS).

МОЩНОСТЬ И ПРОИЗВОДИТЕЛЬНОСТЬ

Мощный приемистый двигатель Cat® 7.1 отличается максимальной топливной экономичностью и увеличенной плотностью энерговыделения.
Надежность в эксплуатации и низкий уровень выбросов.
Высокая производительность за счет дополнительного четырехпозиционного отвала.
Две предлагаемые модели двигателя соответствуют требованиям стандартов на выбросы загрязняющих веществ Tier 4 Final EPA США и Stage V ЕС или стандартам, эквивалентным Tier 3 EPA США и Stage IIIA ЕС.
Модуль очистки выхлопных газов от токсичных веществ Cat (CEM) моделей с двигателями Tier 4 Final и Stage V оборудован каталитическим нейтрализатором для дизельных двигателей, сажевым фильтром (DPF) и системой регенерации Cat с технологией избирательного каталитического восстановления (SCR).
Регенерация выполняется полностью автоматически и не прерывает рабочий цикл машины.
Оцените максимальную чувствительность и управляемость благодаря комбинированной системе рулевого управления и выбора переда (STIC™).
Экономьте больше топлива за счет автоматического выключения двигателя и электрической системы.
Система электронного управления переключением передач повышенной производительности (APECS) обеспечивает увеличение момента при движении по склонам, а также экономию топлива благодаря поддержанию этого момента при переключении передач.
Блокировка дроссельной заслонки для поддержания частоты вращения двигателя и сокращения расхода топлива позволяет уменьшить усталость водителей.

ПРОИЗВОДИТЕЛЬНОСТЬ ЗА СЧЕТ ТЕХНОЛОГИЙ

Дополнительные технологии картографирования Cat Compact 3D представляют собой улучшенное сочетание технологии измерения уплотнения, передачи данных от расположенных в кабине устройств и системы отчетности для последовательного и быстрого решения задач по уплотнению с большим постоянством и за меньшее количество проходов, снижая расходы на топливо и лишние повторные проходы.

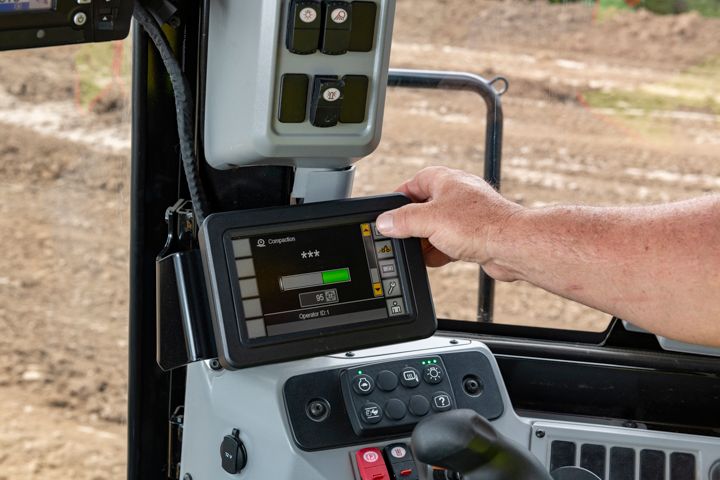

Система управления уплотнением Cat с функцией измерения мощности привода машины (MDP) дает представление о жесткости грунта, сопоставляя уплотнение и сопротивление качению.
Технология связи, которая входит в стандартную комплектацию, обеспечивает доступ к сведениям о местоположении, часах работы, расходе топлива, времени бездействия, событиях и диагностических кодах через онлайн-интерфейс VisionLink®.

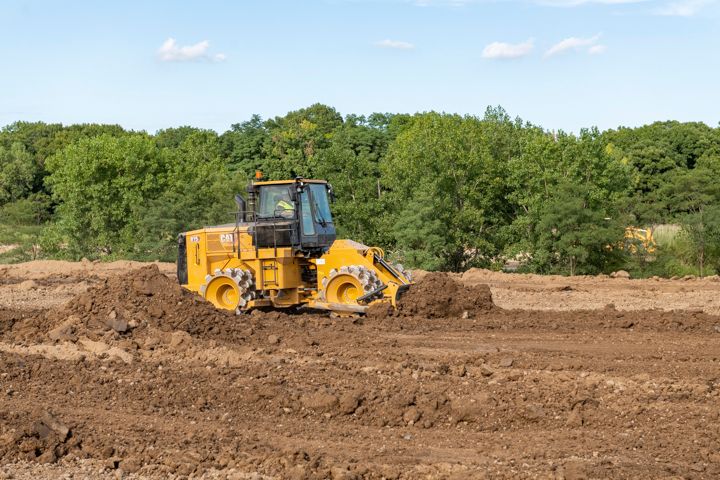

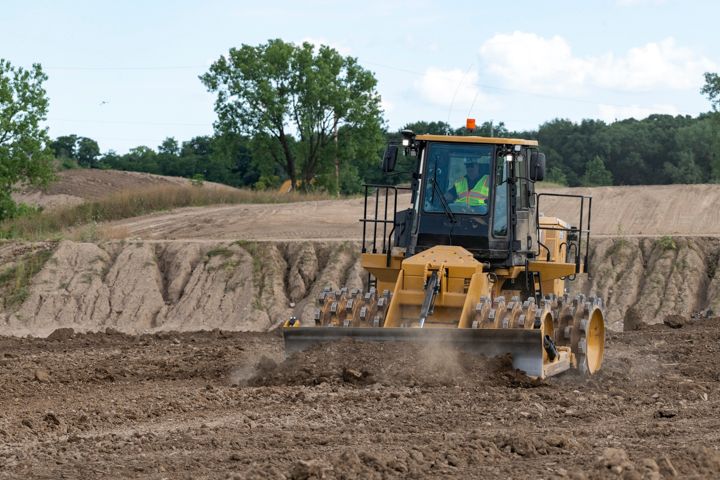

ЭФФЕКТИВНОЕ УПЛОТНЕНИЕ ГРУНТА

Кулачки шевронной формы обеспечивают повышенное давление на грунт, максимальное уплотнение, превосходное сцепление с поверхностью и плавность хода машины.
Симметричное расположение трамбующих кулачков обеспечивает одинаковую степень уплотнения как при движении вперед, так и назад. Кулачки расположены по всему периметру и являются сменными. Кулачок приварен к основанию в сборе, а затем непосредственно к вальцу.
Каждое колесо оснащено двумя скребками для очистки вальцов от налипающего грунта независимо от направления вращения, что обеспечивает максимальную эффективность.
Кулачки с регулируемыми скребками (стандартного или абразивного типа) изготовлены из термообработанной стали с закаленной режущей кромкой для обеспечения длительного срока службы и, следовательно, сокращения эксплуатационных расходов.

Улучшенный вход/выход за счет модернизированной кабины с убирающимся подлокотником.
Информирование операторов о состояниях машины и ее эксплуатации с помощью системы контроля машины 3G VIMS™.
Повышение безопасности и улучшение обзора за счет стандартной камеры заднего вида.
Предпочтительные настройки температуры, поддерживаемые автоматической системой климат-контроля.
Сиденье Premium Plus с кожаной обивкой, принудительным воздушным обогревом и охлаждением, регулировкой опоры для бедер в двух направлениях, регулировкой поясничной опоры и спинки и динамической амортизацией в конце хода.
Повышение удобства оператора за счет низкого уровня шума, воздействующего на оператора.
Снижение уровня шума, воздействующего на внешнего наблюдателя, и дополнительные комплекты шумоизоляции.

Простой доступ и контролируемая среда; отсек с электроникой расположен в кабине.
Основное внимание уделяется безопасности за счет точек доступа к большинству основных компонентов с уровня земли и с платформы.
Уровень земли: аварийное отключение, выключатель "массы" аккумуляторной батареи и запуск двигателя от внешнего источника питания.
Быстрый визуальный осмотр и минимальное загрязнение жидкостей благодаря смотровым указателям для охлаждающей жидкости, трансмиссионного и гидравлического масла.
Электронный индикатор засорения впуска воздуха.
Разработаны для удобства обслуживания и осмотра.
– Маслоохладитель гидросистемы, охладитель топлива и конденсатор находятся рядом.
– Централизованные точки смазки.
Операторы и техники устраняют неисправности еще до их появления с помощью системы обработки основной информации (VIMS).

Мощный приемистый двигатель Cat® 7.1 отличается максимальной топливной экономичностью и увеличенной плотностью энерговыделения.
Надежность в эксплуатации и низкий уровень выбросов.
Высокая производительность за счет дополнительного четырехпозиционного отвала.
Две предлагаемые модели двигателя соответствуют требованиям стандартов на выбросы загрязняющих веществ Tier 4 Final EPA США и Stage V ЕС или стандартам, эквивалентным Tier 3 EPA США и Stage IIIA ЕС.
Модуль очистки выхлопных газов от токсичных веществ Cat (CEM) моделей с двигателями Tier 4 Final и Stage V оборудован каталитическим нейтрализатором для дизельных двигателей, сажевым фильтром (DPF) и системой регенерации Cat с технологией избирательного каталитического восстановления (SCR).
Регенерация выполняется полностью автоматически и не прерывает рабочий цикл машины.
Оцените максимальную чувствительность и управляемость благодаря комбинированной системе рулевого управления и выбора переда (STIC™).
Экономьте больше топлива за счет автоматического выключения двигателя и электрической системы.
Система электронного управления переключением передач повышенной производительности (APECS) обеспечивает увеличение момента при движении по склонам, а также экономию топлива благодаря поддержанию этого момента при переключении передач.
Блокировка дроссельной заслонки для поддержания частоты вращения двигателя и сокращения расхода топлива позволяет уменьшить усталость водителей.

Дополнительные технологии картографирования Cat Compact 3D представляют собой улучшенное сочетание технологии измерения уплотнения, передачи данных от расположенных в кабине устройств и системы отчетности для последовательного и быстрого решения задач по уплотнению с большим постоянством и за меньшее количество проходов, снижая расходы на топливо и лишние повторные проходы.
Система управления уплотнением Cat с функцией измерения мощности привода машины (MDP) дает представление о жесткости грунта, сопоставляя уплотнение и сопротивление качению.
Технология связи, которая входит в стандартную комплектацию, обеспечивает доступ к сведениям о местоположении, часах работы, расходе топлива, времени бездействия, событиях и диагностических кодах через онлайн-интерфейс VisionLink®.

Кулачки шевронной формы обеспечивают повышенное давление на грунт, максимальное уплотнение, превосходное сцепление с поверхностью и плавность хода машины.
Симметричное расположение трамбующих кулачков обеспечивает одинаковую степень уплотнения как при движении вперед, так и назад. Кулачки расположены по всему периметру и являются сменными. Кулачок приварен к основанию в сборе, а затем непосредственно к вальцу.
Каждое колесо оснащено двумя скребками для очистки вальцов от налипающего грунта независимо от направления вращения, что обеспечивает максимальную эффективность.
Кулачки с регулируемыми скребками (стандартного или абразивного типа) изготовлены из термообработанной стали с закаленной режущей кромкой для обеспечения длительного срока службы и, следовательно, сокращения эксплуатационных расходов.

Технические характеристики Стандартное оборудование Дополнительное оборудование

Характеристики продукции 815

Двигатель

Полная мощность (SAE J1995:2014)	284 л. с. 212 кВт
Полезная мощность (SAE J1349:2011)	249 л. с. 186 кВт
Полезная мощность (ISO 9249:2007)	249 л. с. 186 кВт
Мощность двигателя (ISO 14396:2002)	275 л. с. 205 кВт
Выбросы загрязняющих веществ	Вариант 1 — Tier 4 Final EPA США/Stage V ЕС Вариант 1 — Tier 4 Final EPA США/Stage V ЕС
Модель двигателя	Cat® C7.1 Cat® C7.1
Номинальная частота вращения	2200 об/мин 2200 об/мин
Запас крутящего момента	52% 52%
Примечание (1)	Полезная мощность представляет собой мощность на маховике двигателя, оборудованного вентилятором, воздухоочистителем, системой очистки отработавших газов и генератором, при частоте вращения 2200 об/мин. Полезная мощность представляет собой мощность на маховике двигателя, оборудованного вентилятором, воздухоочистителем, системой очистки отработавших газов и генератором, при частоте вращения 2200 об/мин.
Выбросы загрязняющих веществ	Вариант 2 — соответствует бразильскому стандарту MAR-1 на выбросы загрязняющих веществ, эквивалентному стандарту Tier 3 EPA США или Stage IIIA ЕС. Вариант 2 — соответствует бразильскому стандарту MAR-1 на выбросы загрязняющих веществ, эквивалентному стандарту Tier 3 EPA США или Stage IIIA ЕС.
Номинальная частота вращения	2200 об/мин 2200 об/мин
Полезная мощность— ISO 9249:2007	249 л. с. 186 кВт
Полная мощность согласно SAE J1995:2014	286 л. с. 213 кВт
Максимальное значение крутящего момента (1400 об/мин)	749 фунт-сила-фут 1016 Н·м
Запас крутящего момента	26 % 26 %
Примечание (2)	Полезная мощность представляет собой мощность на маховике двигателя, оборудованного вентилятором, воздухоочистителем, глушителем и генератором, при частоте вращения 2,200 об/мин. Полезная мощность представляет собой мощность на маховике двигателя, оборудованного вентилятором, воздухоочистителем, глушителем и генератором, при частоте вращения 2,200 об/мин.
Диаметр цилиндра	4.1 дюймы 105 мм
Ход поршня	5.3 дюймы 135 мм
Рабочий объем	427.8 дюймов³ 7.01 л
Максимальная скорость оборотов двигателя на холостом ходу	2270 об/мин 2270 об/мин
Минимальная частота вращения коленчатого вала на холостом ходу	800 об/мин 800 об/мин
Максимальная высота эксплуатации без снижения уровня мощности	9842.5 фут 3000 м

Эксплуатационные характеристики

Эксплуатационная масса (Tier 4 Final/Stage V)	49652 фунты 22522 кг
Эксплуатационная масса (эквивалент стандарта Tier 3 / Stage IIIA)	49013 фунты 22232 кг

Коробка передач

Тип коробки передач	Планетарная коробка передач Cat с переключением под нагрузкой Планетарная коробка передач Cat с переключением под нагрузкой
Скорость движения — передний ход — первая передача	3.9 миля/ч 6.3 км/ч
Скорость движения — передний ход — вторая передача	6.7 миля/ч 10.8 км/ч
Скорость движения — передний ход — третья передача	11.3 миля/ч 18.2 км/ч
Скорость движения — задний ход — первая передача	4.5 миля/ч 7.2 км/ч
Скорость движения — задний ход — вторая передача	7.7 миля/ч 12.4 км/ч
Скорость движения — задний ход — третья передача	11.4 миля/ч 18.4 км/ч

Гидросистема — подъем/наклон

Система подъема/наклона — контур	Управляемый клапан регулирования по нагрузке с EH Управляемый клапан регулирования по нагрузке с EH
Система подъема/наклона	Поршневой насос переменной производительности Поршневой насос переменной производительности
Максимальный расход при 2200 об/мин	23.5 галл./мин 89 л/мин
Настройка предохранительного клапана — подъем/наклон	3190 фунтов на кв. дюйм 22000 кПа
Цилиндры двустороннего действия: подъем, диаметр цилиндра, ход поршня	101,6 x 627 мм (4,0 x 24,7 дюйма) 101,6 x 627 мм (4,0 x 24,7 дюйма)
Цилиндры двустороннего действия: наклон влево и вправо, внутренний диаметр, ход цилиндра	101,6 x 167 мм (4,0 x 6,6 дюйма) 101,6 x 167 мм (4,0 x 6,6 дюйма)
Система управления	С открытым центром, с постоянным рабочим объемом С открытым центром, с постоянным рабочим объемом
Настройка предохранительного клапана контура управления	3046 фунтов на кв. дюйм 21000 кПа

Гидросистема — рулевое управление

Система рулевого управления — контур	Контур управления, регулирование по нагрузке Контур управления, регулирование по нагрузке
Система рулевого управления — насос	Поршень — переменная производительность Поршень — переменная производительность
Максимальный расход при 2200 об/мин	38.8 галл./мин 147 л/мин
Давление срабатывания предохранительного клапана — рулевое управление	4003 фунтов на кв. дюйм 27600 кПа
Общий угол поворота полурам	84° 84°
Продолжительность цикла рулевого управления — максимальные обороты двигателя на холостом ходу	3 с 3 с
Продолжительность цикла рулевого управления — минимальная частота вращения на холостом ходу	8.2 с 8.2 с

Вместимость заправочных емкостей

Топливный бак	132.1 галл. (США) 500 л
Бак для жидкости, удерживающей вредные вещества, образованные от сгорания дизельного топлива	4.2 галл. (США) 16 л
Системы охлаждения — при соответствии стандартам Tier 4 Final/Stage V ЕС	21.4 галл. (США) 81 л
Система охлаждения — соответствует требованиям стандартов, эквивалентных Tier 3 и Stage IIIA	19.3 галл. (США) 73 л
Картер двигателя	5.3 галл. (США) 20 л
Коробка передач	14.8 галл. (США) 56 л
Дифференциал — бортовые редукторы — передние	17.2 галл. (США) 65 л
Дифференциал — бортовые редукторы — задние	17.2 галл. (США) 65 л
Только гидробак	19.8 галл. (США) 75 л
Примечание	Дизельные двигатели Cat должны работать только на дизельном топливе с ультранизким содержанием серы (15 ppm серы или меньше) или топливе с ультранизким содержанием серы, смешанного со следующими видами топлива с более низким содержанием углерода** в пределах: • 20% дизельного биотоплива FAME (метиловый эфир жирной кислоты); • 100% возобновляемого дизельного топлива, HVO (гидрированное растительное масло) и GTL (синтетическое жидкое топливо). Следуйте рекомендациям для успешной эксплуатации. Подробности уточняйте у дилера Cat или в документе "Рекомендации по эксплуатационным жидкостям для машин компании Caterpillar" (SEBU6250). Двигатели без систем доочистки отработавших газов могут использовать более концентрированные смеси, содержащие до 100% дизельного биотоплива (по поводу использования смесей, содержащих более 20% дизельного биотоплива, проконсультируйтесь с дилером Cat). Выбросы парниковых газов из выхлопной трубы при использовании топлива со сниженной углеродоемкостью по сути аналогичны выбросам при использовании традиционных видов топлива. – Необходимо использовать Cat DEO-ULS™ или масла, соответствующие требованиям Cat ECF-3, API CJ-4, API CK-4 и/или ACEA E9. – Реагент-восстановитель (DEF), соответствующий всем требованиям стандарта ISO 22241-1:2006. Дизельные двигатели Cat должны работать только на дизельном топливе с ультранизким содержанием серы (15 ppm серы или меньше) или топливе с ультранизким содержанием серы, смешанного со следующими видами топлива с более низким содержанием углерода в пределах: • 20% дизельного биотоплива FAME (метиловый эфир жирной кислоты); • 100% возобновляемого дизельного топлива, HVO (гидрированное растительное масло) и GTL (синтетическое жидкое топливо). Следуйте рекомендациям для успешной эксплуатации. Подробности уточняйте у дилера Cat или в документе "Рекомендации по эксплуатационным жидкостям для машин компании Caterpillar" (SEBU6250). Двигатели без систем доочистки отработавших газов могут использовать более концентрированные смеси, содержащие до 100% дизельного биотоплива (по поводу использования смесей, содержащих более 20% дизельного биотоплива, проконсультируйтесь с дилером Cat). **Выбросы парниковых газов из выхлопной трубы при использовании топлива со сниженной углеродоемкостью по сути аналогичны выбросам при использовании традиционных видов топлива. – Необходимо использовать Cat DEO-ULS™ или масла, соответствующие требованиям Cat ECF-3, API CJ-4, API CK-4 и/или ACEA E9. – Реагент-восстановитель (DEF), соответствующий всем требованиям стандарта ISO 22241-1:2006.

Мосты

Прямая лопата	Планетарная — фиксированная Планетарная — фиксированная
Задняя ось	Планетарная — независимая Планетарная — независимая
Угол качания	±10 ±10

Тормозная система

Рабочие тормоза	Однодисковые, маслопогруженные (закрытые), на 2 колесах Однодисковые, маслопогруженные (закрытые), на 2 колесах
Стояночный тормоз	Валец и тормозная колодка с пружинным включением и гидравлическим отключением Валец и тормозная колодка с пружинным включением и гидравлическим отключением

Система кондиционирования воздуха

Кондиционирование воздуха

Система кондиционирования воздуха этих машин содержит хладагент с фторированными парниковыми газами R134a или R1234yf. Тип газа указан на ярлыке и в инструкции по эксплуатации. – В системе кондиционирования, заправленной хладагентом R134a (потенциал глобального потепления = 1430), содержится 1,9 кг (4,2 фунта) хладагента. Эквивалентный выброс CO2 составляет 2,717 метрических тонн (2,994 т). Система кондиционирования воздуха этих машин содержит хладагент с фторированными парниковыми газами R134a или R1234yf. Тип газа указан на ярлыке и в инструкции по эксплуатации. – В системе кондиционирования, заправленной хладагентом R134a (потенциал глобального потепления = 1430), содержится 1,9 кг (4,2 фунта) хладагента. Эквивалентный выброс CO2 составляет 2,717 метрических тонн (2,994 т).

Шумоизоляция — Tier 4 Final/Stage V

Уровень шума, воздействующего на оператора, по стандарту ISO 6396:2008	72 дБ(А) 72 дБ(А)
Уровень шума машины (ISO 6395:2008)	112 дБ(А) 112 дБ(А)
Уровень звуковой мощности, создаваемой машиной (ISO 6395:2008)***	109 дБ(А) 109 дБ(А)
Уровень звукового давления, действующего на оператора (ISO 6396:2008),**	70 дБ(А) 70 дБ(А)
Уровень звуковой мощности, создаваемой машиной (ISO 6395:2008)**	107 дБ(А) 107 дБ(А)
Примечание (1)	Для машин, поставляемых в страны Европейского союза и в страны, которые руководствуются директивами ЕС и Великобритании. Для машин, поставляемых в страны Европейского союза и в страны, которые руководствуются директивами ЕС и Великобритании.
Примечание (2)	Директива Европейского союза 2000/14/EC с поправками, внесенными в соответствии с 2005/88/ЕС, и закон Великобритании о шуме № 1701, 2001 г. Директива Европейского союза 2000/14/EC с поправками, внесенными в соответствии с 2005/88/ЕС, и закон Великобритании о шуме № 1701, 2001 г.
Примечание (3)	*Оборудована системой шумоподавления *Оборудована системой шумоподавления
Примечание (4)	Уровень звуковой мощности, создаваемой машиной, измерялся в соответствии со стандартом ISO 6395:2008. Измерения проводились при значении 100% от максимальной частоты вращения вентилятора охлаждения двигателя. Уровень звуковой мощности, создаваемой машиной, измерялся в соответствии со стандартом ISO 6395:2008. Измерения проводились при значении 100% от максимальной частоты вращения вентилятора охлаждения двигателя.
Примечание (5)	Уровень звукового давления, оказываемого на оператора, измерялся в соответствии со стандартом ISO 6396:2008. Измерения проводились при значении 100% от максимальной частоты вращения вентилятора охлаждения двигателя. Уровень звукового давления, оказываемого на оператора, измерялся в соответствии со стандартом ISO 6396:2008. Измерения проводились при значении 100% от максимальной частоты вращения вентилятора охлаждения двигателя.
Примечание (6)	Средства защиты органов слуха могут потребоваться, если техническое обслуживание кабины не выполняется надлежащим образом, а также в случае продолжительной работы при открытых окнах или дверях кабины в условиях повышенного шума. Средства защиты органов слуха могут потребоваться, если техническое обслуживание кабины не выполняется надлежащим образом, а также в случае продолжительной работы при открытых окнах или дверях кабины в условиях повышенного шума.

Отвалы

Вместимость	2.69 ярды³ 2.06 м³
Габаритная ширина	12.3 фут 3761 мм
Высота	2.8 фут 860 мм
Глубина копания	0.7 фут 222 мм
Дорожный просвет	2.6 фут 802 мм
Максимальный наклон	1.1 фут 346 мм
Радиус поворота— по внешнему углу отвала	21.1 фут 6437 мм
Радиус поворота— по внутренней стороне толкающего бруса	8.3 фут 2520 мм
Масса	1764 фунты 800 кг
Полная эксплуатационная масса	49652 фунты 22522 кг

Шумоизоляция — Tier 3/Stage IIIA

Уровень шума, воздействующего на оператора, по стандарту ISO 6396:2008	72 дБ(А) 72 дБ(А)
Уровень шума машины (ISO 6395:2008)	112 дБ(А) 112 дБ(А)
Уровень звукового давления, действующего на оператора (ISO 6396:2008)***	70 дБ(А) 70 дБ(А)
Уровень звуковой мощности, создаваемой машиной (ISO 6395:2008)***	110 дБ(А) 110 дБ(А)
Примечание (1)	*Оборудована системой шумоподавления *Оборудована системой шумоподавления
Примечание (2)	Уровень звуковой мощности, создаваемой машиной, измерялся в соответствии со стандартом ISO 6395:2008. Измерения проводились при значении 100% от максимальной частоты вращения вентилятора охлаждения двигателя. Уровень звуковой мощности, создаваемой машиной, измерялся в соответствии со стандартом ISO 6395:2008. Измерения проводились при значении 100% от максимальной частоты вращения вентилятора охлаждения двигателя.
Примечание (3)	Уровень звукового давления, оказываемого на оператора, измерялся в соответствии со стандартом ISO 6396:2008. Измерения проводились при значении 100% от максимальной частоты вращения вентилятора охлаждения двигателя. Уровень звукового давления, оказываемого на оператора, измерялся в соответствии со стандартом ISO 6396:2008. Измерения проводились при значении 100% от максимальной частоты вращения вентилятора охлаждения двигателя.
Примечание (4)	Средства защиты органов слуха могут потребоваться, если техническое обслуживание кабины не выполняется надлежащим образом, а также в случае продолжительной работы при открытых окнах или дверях кабины в условиях повышенного шума. Средства защиты органов слуха могут потребоваться, если техническое обслуживание кабины не выполняется надлежащим образом, а также в случае продолжительной работы при открытых окнах или дверях кабины в условиях повышенного шума.

Колеса

Масса	9720 фунты 4409 кг
Наружный диаметр	55.6 дюймы 1412 мм
Диаметр вальца	40.5 дюймы 1029 мм
Ширина вальца	39 дюймы 991 мм
Число кулачков в одном ряду	12 12
Число кулачков на колесо	60 60
Сменные	Приварные Приварные
Ширина по наружной стороне вальцов	127.7 дюймы 3243 мм
Ширина между вальцами	49.6 дюймы 1261 мм
Высота кулачка	7.5 дюймы 192 мм

Размеры (приблизительные)

Высота до верха проблескового маячка	12.9 фут 3933 мм
Высота — до верхней точки крыши кабины	12 фут 3650 мм
Высота до верха выхлопной трубы	11.1 фут 3394 мм
Высота до верха капота	8.6 фут 2616 мм
Высота — до верха щитка радиатора	7.9 фут 2405 мм
Дорожный просвет до сцепного устройства	1.2 фут 365 мм
Дорожный просвет до защиты коробки передач	1.2 фут 375 мм
Дорожный просвет до нижней части бампера	2.2 фут 665 мм
Расстояние от средней линии заднего моста до бампера	6.5 фут 1990 мм
Расстояние от сцепного устройства до средней линии переднего моста	5.5 фут 1675 мм
Колесная база	11 фут 3350 мм
Ширина по платформам	10.3 фут 3140 мм
Высота до верха антенныGPS	12.1 фут 3701 мм

815 Стандартное оборудование

ПРИМЕЧАНИЕ

Перечни стандартного и дополнительного оборудования могут различаться. Подробнее можно узнать у дилера Cat.

СИЛОВАЯ ПЕРЕДАЧА

Система электронного управления переключением передач повышенной производительности (APECS)

Последовательный воздухо-воздушный охладитель

Мосты — стандартные открытые передние и задние

Рабочие тормоза, с гидравлическим приводом, закрытые, многодисковые, мокрого типа

Модуль очистки выхлопных газов от токсичных веществ Cat (только Tier 4 Final EPA США/Stage V ЕС)

Электрогидравлический стояночный тормоз

Электронная система управления давлением в муфтах (ECPC)

Двигатель, Cat C7.1 с двумя конфигурациями по выбросам: Tier 4 Final/Stage V или эквивалент Tier 3 EPA США/Stage IIIA ЕС

Вентилятор охлаждения с приводом от двигателя — всасывающий

Топливоподкачивающий насос (электрический)

Промежуточный охладитель воздуха

Выключатель двигателя, доступный с уровня земли

Глушитель (под капотом) (только для моделей, соответствующих требованиям стандартов, эквивалентных Tier 3/Stage IIIA)

Радиатор, сердцевина

Устройство облегчения пуска двигателя (эфир)

Фиксатор дроссельной заслонки

Гидротрансформатор

Коробка передач, планетарная, с электронным управлением диапазонами скоростей 3 переднего/2 заднего хода

ЭЛЕКТРООБОРУДОВАНИЕ

Аварийная сигнализация, резервная

Генератор, 150 А

Необслуживаемые аккумуляторные батареи

Электрическая система, 24 В

Доступный с уровня земли выключатель "массы" аккумуляторной батареи с блокировкой

Указатели поворота (задние)

Лампы аварийной сигнализации, с выключателями (светодиодный проблесковый маячок)

Система освещения, (передняя и задняя)

Стартер, электрический

Вспомогательная розетка для пуска двигателя

КАБИНА ОПЕРАТОРА

Разъем 12 В для подключения мобильного телефона или ноутбука

Кондиционер воздуха

Кабина с избыточным давлением и шумоизоляцией

Дверь кабины с подвижным стеклом (с левой стороны)

Тонированные многослойные стекла кабины на резиновых креплениях

Камера заднего обзора

Система управления уплотнением Cat (предустановка)

Система Cat Detect: обнаружение объектов (готовность к установке)

Крючки для верхней одежды и каски

Система кнопочного управления

Откидной подлокотник

Нагреватель и оттаиватель

Электрический звуковой сигнал

Электрогидравлические органы управления отвалом — установленные на сиденье

Блокировка гидросистемы рабочего оборудования

Контрольно-измерительное оборудование, указатели: – уровень реагента-восстановителя (DEF) (только Tier 4 Final/Stage V); – температура охлаждающей жидкости двигателя; – уровень топлива; – температура гидравлического масла; – спидометр/тахометр; – температура в гидротрансформаторе.

Контрольно-измерительное оборудование, предупредительные индикаторы: — Система предупреждений, три категории — Давление масла в тормозной системе — Низкое напряжение в электрической системе — Предупреждение о неисправности двигателя и сигнальная лампа — Состояние стояночного тормоза

Потолочный фонарь кабины

Держатель для контейнера с едой и подстаканник

Внутреннее зеркало заднего вида (панорамное)

Комплект для подключения радиоприемника: — Антенна — Динамики — Конвертер (12 В, 10–15 А)

Предварительный очиститель кабины — с механическим приводом

Сиденье Premium Plus с принудительным воздушным обогревом и охлаждением, регулировкой опоры для бедер в двух направлениях, регулировкой поясничной опоры и спинки, регулировкой жесткости, динамической амортизацией в конце хода и кожаной обивкой

Устройство управления ремнем безопасности с инерционным механизмом, 76 мм (3 дюйма)

Комбинированная система рулевого управления и управления коробкой передач (STIC™) с блокировкой

Передний противосолнечный козырек

Индикатор включенной передачи

Система обработки основной информации (VIMS™): – графический информационный дисплей; – внешний порт данных; – настраиваемые профили операторов; – индикаторная лампа на задней решетке.

Стеклоочистители со встроенными омывателями (передний и задний): — стеклоочистители с прерывистым режимом работы (передний и задний)

КОЛЕСА И ОЧИСТИТЕЛИ

Колеса, трамбовка

Стандартные кулачки

ЗАЩИТА

Щитки картера и силовой передачи

Защитное ограждение приводного вала

ЖИДКОСТИ

Антифриз, готовая смесь с 50% содержанием антифриза с увеличенным сроком службы (температура замерзания -34 °C/-29 °F)

ПРОЧЕЕ СТАНДАРТНОЕ ОБОРУДОВАНИЕ

Дверцы для доступа к точкам обслуживания (с замком)

Экологически безопасные сливные краны двигателя, радиатора, коробки передач, гидробака

Двигатель, картер, интервал замены моторного масла — 500 часов, масло CJ-4

Аварийный выход

Возможность установки системы пожаротушения

Топливный бак, 500 л (132,1 галл.)

Сцепное устройство с тяговым брусом и пальцем

Шланги, Cat XT™

Гидравлическая система, двигатель и маслоохладители коробки передач

Система быстрой замены масла

Клапаны для отбора проб масла

Система рулевого управления с регулированием по нагрузке

Общая система фильтрации гидравлического масла

Замки крышек для защиты от вандализма

Выхлопная труба типа Вентури

СПЕЦИАЛЬНЫЕ КОНФИГУРАЦИИ

Предварительные очистители двигателя — турбина

ТОПЛИВНЫЕ СИСТЕМЫ

Топливный бак — не быстрая заправка

815 Дополнительное оборудование

ПРИМЕЧАНИЕ

Перечни стандартного и дополнительного оборудования могут различаться. Подробнее можно узнать у дилера Cat.

ПЕРЕДОВЫЕ ТЕХНОЛОГИИ

Базовая система контроля уплотнения

Product Link™ — спутниковая и сотовая связь

ПРОЧЕЕ НАВЕСНОЕ ОБОРУДОВАНИЕ

Шумоизоляция — низкий уровень шума (необходима для Бразилии)

Шумоизоляция — ЕС (необходима для ЕС)

ЖИДКОСТИ

Антифриз, –50°C (–58°F)

ПРОЧЕЕ

Сертификация CE/UKCA (для стандартной комплектации, если этого требуют правила)

Пластина — год производства

КАБИНА ОПЕРАТОРА

Функция картографирования RTK Cat Compact (доступно только через SITECH)

Зеркала стандартные или с подогревом, заднего вида (наружные)

Радиоприемник, AM/FM/AUX/USB/BLUETOOTH®

Комплект для подключения CB-радиостанции

КОЛЕСА И ОЧИСТИТЕЛИ

Абразивные кулачки

СИЛОВАЯ ПЕРЕДАЧА

Нагреватель охлаждающей жидкости двигателя, 120 В

Нагреватель охлаждающей жидкости двигателя, 240 В

Мосты — передний открытый, задний с самоблокирующимся дифференциалом

ТОПЛИВНЫЕ СИСТЕМЫ

Топливный бак — система быстрой заправки

ЭЛЕКТРООБОРУДОВАНИЕ

Лампы — стандартные или светодиодные

СПЕЦИАЛЬНЫЕ КОНФИГУРАЦИИ

Предварительные очистители двигателя — двухступенчатые

ОТВАЛЫ

Ручной наклон — прямой отвал

Гидравлическая система регулирования наклона — прямой отвал

Характеристики продукции 815

Загрузить Печать

Двигатель

Полная мощность (SAE J1995:2014)	284 л. с. 212 кВт
Полезная мощность (SAE J1349:2011)	249 л. с. 186 кВт
Полезная мощность (ISO 9249:2007)	249 л. с. 186 кВт
Мощность двигателя (ISO 14396:2002)	275 л. с. 205 кВт
Выбросы загрязняющих веществ	Вариант 1 — Tier 4 Final EPA США/Stage V ЕС Вариант 1 — Tier 4 Final EPA США/Stage V ЕС
Модель двигателя	Cat® C7.1 Cat® C7.1
Номинальная частота вращения	2200 об/мин 2200 об/мин
Запас крутящего момента	52% 52%
Примечание (1)	Полезная мощность представляет собой мощность на маховике двигателя, оборудованного вентилятором, воздухоочистителем, системой очистки отработавших газов и генератором, при частоте вращения 2200 об/мин. Полезная мощность представляет собой мощность на маховике двигателя, оборудованного вентилятором, воздухоочистителем, системой очистки отработавших газов и генератором, при частоте вращения 2200 об/мин.
Выбросы загрязняющих веществ	Вариант 2 — соответствует бразильскому стандарту MAR-1 на выбросы загрязняющих веществ, эквивалентному стандарту Tier 3 EPA США или Stage IIIA ЕС. Вариант 2 — соответствует бразильскому стандарту MAR-1 на выбросы загрязняющих веществ, эквивалентному стандарту Tier 3 EPA США или Stage IIIA ЕС.
Номинальная частота вращения	2200 об/мин 2200 об/мин
Полезная мощность— ISO 9249:2007	249 л. с. 186 кВт
Полная мощность согласно SAE J1995:2014	286 л. с. 213 кВт
Максимальное значение крутящего момента (1400 об/мин)	749 фунт-сила-фут 1016 Н·м
Запас крутящего момента	26 % 26 %
Примечание (2)	Полезная мощность представляет собой мощность на маховике двигателя, оборудованного вентилятором, воздухоочистителем, глушителем и генератором, при частоте вращения 2,200 об/мин. Полезная мощность представляет собой мощность на маховике двигателя, оборудованного вентилятором, воздухоочистителем, глушителем и генератором, при частоте вращения 2,200 об/мин.
Диаметр цилиндра	4.1 дюймы 105 мм
Ход поршня	5.3 дюймы 135 мм
Рабочий объем	427.8 дюймов³ 7.01 л
Максимальная скорость оборотов двигателя на холостом ходу	2270 об/мин 2270 об/мин
Минимальная частота вращения коленчатого вала на холостом ходу	800 об/мин 800 об/мин
Максимальная высота эксплуатации без снижения уровня мощности	9842.5 фут 3000 м

Эксплуатационные характеристики

Эксплуатационная масса (Tier 4 Final/Stage V)	49652 фунты 22522 кг
Эксплуатационная масса (эквивалент стандарта Tier 3 / Stage IIIA)	49013 фунты 22232 кг

Коробка передач

Тип коробки передач	Планетарная коробка передач Cat с переключением под нагрузкой Планетарная коробка передач Cat с переключением под нагрузкой
Скорость движения — передний ход — первая передача	3.9 миля/ч 6.3 км/ч
Скорость движения — передний ход — вторая передача	6.7 миля/ч 10.8 км/ч
Скорость движения — передний ход — третья передача	11.3 миля/ч 18.2 км/ч
Скорость движения — задний ход — первая передача	4.5 миля/ч 7.2 км/ч
Скорость движения — задний ход — вторая передача	7.7 миля/ч 12.4 км/ч
Скорость движения — задний ход — третья передача	11.4 миля/ч 18.4 км/ч

Гидросистема — подъем/наклон

Система подъема/наклона — контур	Управляемый клапан регулирования по нагрузке с EH Управляемый клапан регулирования по нагрузке с EH
Система подъема/наклона	Поршневой насос переменной производительности Поршневой насос переменной производительности
Максимальный расход при 2200 об/мин	23.5 галл./мин 89 л/мин
Настройка предохранительного клапана — подъем/наклон	3190 фунтов на кв. дюйм 22000 кПа
Цилиндры двустороннего действия: подъем, диаметр цилиндра, ход поршня	101,6 x 627 мм (4,0 x 24,7 дюйма) 101,6 x 627 мм (4,0 x 24,7 дюйма)
Цилиндры двустороннего действия: наклон влево и вправо, внутренний диаметр, ход цилиндра	101,6 x 167 мм (4,0 x 6,6 дюйма) 101,6 x 167 мм (4,0 x 6,6 дюйма)
Система управления	С открытым центром, с постоянным рабочим объемом С открытым центром, с постоянным рабочим объемом
Настройка предохранительного клапана контура управления	3046 фунтов на кв. дюйм 21000 кПа

Гидросистема — рулевое управление

Система рулевого управления — контур	Контур управления, регулирование по нагрузке Контур управления, регулирование по нагрузке
Система рулевого управления — насос	Поршень — переменная производительность Поршень — переменная производительность
Максимальный расход при 2200 об/мин	38.8 галл./мин 147 л/мин
Давление срабатывания предохранительного клапана — рулевое управление	4003 фунтов на кв. дюйм 27600 кПа
Общий угол поворота полурам	84° 84°
Продолжительность цикла рулевого управления — максимальные обороты двигателя на холостом ходу	3 с 3 с
Продолжительность цикла рулевого управления — минимальная частота вращения на холостом ходу	8.2 с 8.2 с

Вместимость заправочных емкостей

Топливный бак	132.1 галл. (США) 500 л
Бак для жидкости, удерживающей вредные вещества, образованные от сгорания дизельного топлива	4.2 галл. (США) 16 л
Системы охлаждения — при соответствии стандартам Tier 4 Final/Stage V ЕС	21.4 галл. (США) 81 л
Система охлаждения — соответствует требованиям стандартов, эквивалентных Tier 3 и Stage IIIA	19.3 галл. (США) 73 л
Картер двигателя	5.3 галл. (США) 20 л
Коробка передач	14.8 галл. (США) 56 л
Дифференциал — бортовые редукторы — передние	17.2 галл. (США) 65 л
Дифференциал — бортовые редукторы — задние	17.2 галл. (США) 65 л
Только гидробак	19.8 галл. (США) 75 л
Примечание	Дизельные двигатели Cat должны работать только на дизельном топливе с ультранизким содержанием серы (15 ppm серы или меньше) или топливе с ультранизким содержанием серы, смешанного со следующими видами топлива с более низким содержанием углерода** в пределах: • 20% дизельного биотоплива FAME (метиловый эфир жирной кислоты); • 100% возобновляемого дизельного топлива, HVO (гидрированное растительное масло) и GTL (синтетическое жидкое топливо). Следуйте рекомендациям для успешной эксплуатации. Подробности уточняйте у дилера Cat или в документе "Рекомендации по эксплуатационным жидкостям для машин компании Caterpillar" (SEBU6250). Двигатели без систем доочистки отработавших газов могут использовать более концентрированные смеси, содержащие до 100% дизельного биотоплива (по поводу использования смесей, содержащих более 20% дизельного биотоплива, проконсультируйтесь с дилером Cat). Выбросы парниковых газов из выхлопной трубы при использовании топлива со сниженной углеродоемкостью по сути аналогичны выбросам при использовании традиционных видов топлива. – Необходимо использовать Cat DEO-ULS™ или масла, соответствующие требованиям Cat ECF-3, API CJ-4, API CK-4 и/или ACEA E9. – Реагент-восстановитель (DEF), соответствующий всем требованиям стандарта ISO 22241-1:2006. Дизельные двигатели Cat должны работать только на дизельном топливе с ультранизким содержанием серы (15 ppm серы или меньше) или топливе с ультранизким содержанием серы, смешанного со следующими видами топлива с более низким содержанием углерода в пределах: • 20% дизельного биотоплива FAME (метиловый эфир жирной кислоты); • 100% возобновляемого дизельного топлива, HVO (гидрированное растительное масло) и GTL (синтетическое жидкое топливо). Следуйте рекомендациям для успешной эксплуатации. Подробности уточняйте у дилера Cat или в документе "Рекомендации по эксплуатационным жидкостям для машин компании Caterpillar" (SEBU6250). Двигатели без систем доочистки отработавших газов могут использовать более концентрированные смеси, содержащие до 100% дизельного биотоплива (по поводу использования смесей, содержащих более 20% дизельного биотоплива, проконсультируйтесь с дилером Cat). **Выбросы парниковых газов из выхлопной трубы при использовании топлива со сниженной углеродоемкостью по сути аналогичны выбросам при использовании традиционных видов топлива. – Необходимо использовать Cat DEO-ULS™ или масла, соответствующие требованиям Cat ECF-3, API CJ-4, API CK-4 и/или ACEA E9. – Реагент-восстановитель (DEF), соответствующий всем требованиям стандарта ISO 22241-1:2006.

Мосты

Прямая лопата	Планетарная — фиксированная Планетарная — фиксированная
Задняя ось	Планетарная — независимая Планетарная — независимая
Угол качания	±10 ±10

Тормозная система

Рабочие тормоза	Однодисковые, маслопогруженные (закрытые), на 2 колесах Однодисковые, маслопогруженные (закрытые), на 2 колесах
Стояночный тормоз	Валец и тормозная колодка с пружинным включением и гидравлическим отключением Валец и тормозная колодка с пружинным включением и гидравлическим отключением

Система кондиционирования воздуха

Кондиционирование воздуха

Шумоизоляция — Tier 4 Final/Stage V

Уровень шума, воздействующего на оператора, по стандарту ISO 6396:2008	72 дБ(А) 72 дБ(А)
Уровень шума машины (ISO 6395:2008)	112 дБ(А) 112 дБ(А)
Уровень звуковой мощности, создаваемой машиной (ISO 6395:2008)***	109 дБ(А) 109 дБ(А)
Уровень звукового давления, действующего на оператора (ISO 6396:2008),**	70 дБ(А) 70 дБ(А)
Уровень звуковой мощности, создаваемой машиной (ISO 6395:2008)**	107 дБ(А) 107 дБ(А)
Примечание (1)	Для машин, поставляемых в страны Европейского союза и в страны, которые руководствуются директивами ЕС и Великобритании. Для машин, поставляемых в страны Европейского союза и в страны, которые руководствуются директивами ЕС и Великобритании.
Примечание (2)	Директива Европейского союза 2000/14/EC с поправками, внесенными в соответствии с 2005/88/ЕС, и закон Великобритании о шуме № 1701, 2001 г. Директива Европейского союза 2000/14/EC с поправками, внесенными в соответствии с 2005/88/ЕС, и закон Великобритании о шуме № 1701, 2001 г.
Примечание (3)	*Оборудована системой шумоподавления *Оборудована системой шумоподавления
Примечание (4)	Уровень звуковой мощности, создаваемой машиной, измерялся в соответствии со стандартом ISO 6395:2008. Измерения проводились при значении 100% от максимальной частоты вращения вентилятора охлаждения двигателя. Уровень звуковой мощности, создаваемой машиной, измерялся в соответствии со стандартом ISO 6395:2008. Измерения проводились при значении 100% от максимальной частоты вращения вентилятора охлаждения двигателя.
Примечание (5)	Уровень звукового давления, оказываемого на оператора, измерялся в соответствии со стандартом ISO 6396:2008. Измерения проводились при значении 100% от максимальной частоты вращения вентилятора охлаждения двигателя. Уровень звукового давления, оказываемого на оператора, измерялся в соответствии со стандартом ISO 6396:2008. Измерения проводились при значении 100% от максимальной частоты вращения вентилятора охлаждения двигателя.
Примечание (6)	Средства защиты органов слуха могут потребоваться, если техническое обслуживание кабины не выполняется надлежащим образом, а также в случае продолжительной работы при открытых окнах или дверях кабины в условиях повышенного шума. Средства защиты органов слуха могут потребоваться, если техническое обслуживание кабины не выполняется надлежащим образом, а также в случае продолжительной работы при открытых окнах или дверях кабины в условиях повышенного шума.

Отвалы

Вместимость	2.69 ярды³ 2.06 м³
Габаритная ширина	12.3 фут 3761 мм
Высота	2.8 фут 860 мм
Глубина копания	0.7 фут 222 мм
Дорожный просвет	2.6 фут 802 мм
Максимальный наклон	1.1 фут 346 мм
Радиус поворота— по внешнему углу отвала	21.1 фут 6437 мм
Радиус поворота— по внутренней стороне толкающего бруса	8.3 фут 2520 мм
Масса	1764 фунты 800 кг
Полная эксплуатационная масса	49652 фунты 22522 кг

Шумоизоляция — Tier 3/Stage IIIA

Уровень шума, воздействующего на оператора, по стандарту ISO 6396:2008	72 дБ(А) 72 дБ(А)
Уровень шума машины (ISO 6395:2008)	112 дБ(А) 112 дБ(А)
Уровень звукового давления, действующего на оператора (ISO 6396:2008)***	70 дБ(А) 70 дБ(А)
Уровень звуковой мощности, создаваемой машиной (ISO 6395:2008)***	110 дБ(А) 110 дБ(А)
Примечание (1)	*Оборудована системой шумоподавления *Оборудована системой шумоподавления
Примечание (2)	Уровень звуковой мощности, создаваемой машиной, измерялся в соответствии со стандартом ISO 6395:2008. Измерения проводились при значении 100% от максимальной частоты вращения вентилятора охлаждения двигателя. Уровень звуковой мощности, создаваемой машиной, измерялся в соответствии со стандартом ISO 6395:2008. Измерения проводились при значении 100% от максимальной частоты вращения вентилятора охлаждения двигателя.
Примечание (3)	Уровень звукового давления, оказываемого на оператора, измерялся в соответствии со стандартом ISO 6396:2008. Измерения проводились при значении 100% от максимальной частоты вращения вентилятора охлаждения двигателя. Уровень звукового давления, оказываемого на оператора, измерялся в соответствии со стандартом ISO 6396:2008. Измерения проводились при значении 100% от максимальной частоты вращения вентилятора охлаждения двигателя.
Примечание (4)	Средства защиты органов слуха могут потребоваться, если техническое обслуживание кабины не выполняется надлежащим образом, а также в случае продолжительной работы при открытых окнах или дверях кабины в условиях повышенного шума. Средства защиты органов слуха могут потребоваться, если техническое обслуживание кабины не выполняется надлежащим образом, а также в случае продолжительной работы при открытых окнах или дверях кабины в условиях повышенного шума.

Колеса

Масса	9720 фунты 4409 кг
Наружный диаметр	55.6 дюймы 1412 мм
Диаметр вальца	40.5 дюймы 1029 мм
Ширина вальца	39 дюймы 991 мм
Число кулачков в одном ряду	12 12
Число кулачков на колесо	60 60
Сменные	Приварные Приварные
Ширина по наружной стороне вальцов	127.7 дюймы 3243 мм
Ширина между вальцами	49.6 дюймы 1261 мм
Высота кулачка	7.5 дюймы 192 мм

Размеры (приблизительные)

Высота до верха проблескового маячка	12.9 фут 3933 мм
Высота — до верхней точки крыши кабины	12 фут 3650 мм
Высота до верха выхлопной трубы	11.1 фут 3394 мм
Высота до верха капота	8.6 фут 2616 мм
Высота — до верха щитка радиатора	7.9 фут 2405 мм
Дорожный просвет до сцепного устройства	1.2 фут 365 мм
Дорожный просвет до защиты коробки передач	1.2 фут 375 мм
Дорожный просвет до нижней части бампера	2.2 фут 665 мм
Расстояние от средней линии заднего моста до бампера	6.5 фут 1990 мм
Расстояние от сцепного устройства до средней линии переднего моста	5.5 фут 1675 мм
Колесная база	11 фут 3350 мм
Ширина по платформам	10.3 фут 3140 мм
Высота до верха антенныGPS	12.1 фут 3701 мм

815 Стандартное оборудование

Печать

ПРИМЕЧАНИЕ

Перечни стандартного и дополнительного оборудования могут различаться. Подробнее можно узнать у дилера Cat.

СИЛОВАЯ ПЕРЕДАЧА

Система электронного управления переключением передач повышенной производительности (APECS)

Последовательный воздухо-воздушный охладитель

Мосты — стандартные открытые передние и задние

Рабочие тормоза, с гидравлическим приводом, закрытые, многодисковые, мокрого типа

Модуль очистки выхлопных газов от токсичных веществ Cat (только Tier 4 Final EPA США/Stage V ЕС)

Электрогидравлический стояночный тормоз

Электронная система управления давлением в муфтах (ECPC)

Двигатель, Cat C7.1 с двумя конфигурациями по выбросам: Tier 4 Final/Stage V или эквивалент Tier 3 EPA США/Stage IIIA ЕС

Вентилятор охлаждения с приводом от двигателя — всасывающий

Топливоподкачивающий насос (электрический)

Промежуточный охладитель воздуха

Выключатель двигателя, доступный с уровня земли

Глушитель (под капотом) (только для моделей, соответствующих требованиям стандартов, эквивалентных Tier 3/Stage IIIA)

Радиатор, сердцевина

Устройство облегчения пуска двигателя (эфир)

Фиксатор дроссельной заслонки

Гидротрансформатор

Коробка передач, планетарная, с электронным управлением диапазонами скоростей 3 переднего/2 заднего хода

ЭЛЕКТРООБОРУДОВАНИЕ

Аварийная сигнализация, резервная

Генератор, 150 А

Необслуживаемые аккумуляторные батареи

Электрическая система, 24 В

Доступный с уровня земли выключатель "массы" аккумуляторной батареи с блокировкой

Указатели поворота (задние)

Лампы аварийной сигнализации, с выключателями (светодиодный проблесковый маячок)

Система освещения, (передняя и задняя)

Стартер, электрический

Вспомогательная розетка для пуска двигателя

КАБИНА ОПЕРАТОРА

Разъем 12 В для подключения мобильного телефона или ноутбука

Кондиционер воздуха

Кабина с избыточным давлением и шумоизоляцией

Дверь кабины с подвижным стеклом (с левой стороны)

Тонированные многослойные стекла кабины на резиновых креплениях

Камера заднего обзора

Система управления уплотнением Cat (предустановка)

Система Cat Detect: обнаружение объектов (готовность к установке)

Крючки для верхней одежды и каски

Система кнопочного управления

Откидной подлокотник

Нагреватель и оттаиватель

Электрический звуковой сигнал

Электрогидравлические органы управления отвалом — установленные на сиденье

Блокировка гидросистемы рабочего оборудования

Контрольно-измерительное оборудование, указатели: – уровень реагента-восстановителя (DEF) (только Tier 4 Final/Stage V); – температура охлаждающей жидкости двигателя; – уровень топлива; – температура гидравлического масла; – спидометр/тахометр; – температура в гидротрансформаторе.

Контрольно-измерительное оборудование, предупредительные индикаторы: — Система предупреждений, три категории — Давление масла в тормозной системе — Низкое напряжение в электрической системе — Предупреждение о неисправности двигателя и сигнальная лампа — Состояние стояночного тормоза

Потолочный фонарь кабины

Держатель для контейнера с едой и подстаканник

Внутреннее зеркало заднего вида (панорамное)

Комплект для подключения радиоприемника: — Антенна — Динамики — Конвертер (12 В, 10–15 А)

Предварительный очиститель кабины — с механическим приводом

Сиденье Premium Plus с принудительным воздушным обогревом и охлаждением, регулировкой опоры для бедер в двух направлениях, регулировкой поясничной опоры и спинки, регулировкой жесткости, динамической амортизацией в конце хода и кожаной обивкой

Устройство управления ремнем безопасности с инерционным механизмом, 76 мм (3 дюйма)

Комбинированная система рулевого управления и управления коробкой передач (STIC™) с блокировкой

Передний противосолнечный козырек

Индикатор включенной передачи

Система обработки основной информации (VIMS™): – графический информационный дисплей; – внешний порт данных; – настраиваемые профили операторов; – индикаторная лампа на задней решетке.

Стеклоочистители со встроенными омывателями (передний и задний): — стеклоочистители с прерывистым режимом работы (передний и задний)

КОЛЕСА И ОЧИСТИТЕЛИ

Колеса, трамбовка

Стандартные кулачки

ЗАЩИТА

Щитки картера и силовой передачи

Защитное ограждение приводного вала

ЖИДКОСТИ

Антифриз, готовая смесь с 50% содержанием антифриза с увеличенным сроком службы (температура замерзания -34 °C/-29 °F)

ПРОЧЕЕ СТАНДАРТНОЕ ОБОРУДОВАНИЕ

Дверцы для доступа к точкам обслуживания (с замком)

Экологически безопасные сливные краны двигателя, радиатора, коробки передач, гидробака

Двигатель, картер, интервал замены моторного масла — 500 часов, масло CJ-4

Аварийный выход

Возможность установки системы пожаротушения

Топливный бак, 500 л (132,1 галл.)

Сцепное устройство с тяговым брусом и пальцем

Шланги, Cat XT™

Гидравлическая система, двигатель и маслоохладители коробки передач

Система быстрой замены масла

Клапаны для отбора проб масла

Система рулевого управления с регулированием по нагрузке

Общая система фильтрации гидравлического масла

Замки крышек для защиты от вандализма

Выхлопная труба типа Вентури

СПЕЦИАЛЬНЫЕ КОНФИГУРАЦИИ

Предварительные очистители двигателя — турбина

ТОПЛИВНЫЕ СИСТЕМЫ

Топливный бак — не быстрая заправка

815 Дополнительное оборудование

Печать

ПРИМЕЧАНИЕ

Перечни стандартного и дополнительного оборудования могут различаться. Подробнее можно узнать у дилера Cat.

ПЕРЕДОВЫЕ ТЕХНОЛОГИИ

Базовая система контроля уплотнения

Product Link™ — спутниковая и сотовая связь

ПРОЧЕЕ НАВЕСНОЕ ОБОРУДОВАНИЕ

Шумоизоляция — низкий уровень шума (необходима для Бразилии)

Шумоизоляция — ЕС (необходима для ЕС)

ЖИДКОСТИ

Антифриз, –50°C (–58°F)

ПРОЧЕЕ

Сертификация CE/UKCA (для стандартной комплектации, если этого требуют правила)

Пластина — год производства

КАБИНА ОПЕРАТОРА

Функция картографирования RTK Cat Compact (доступно только через SITECH)

Зеркала стандартные или с подогревом, заднего вида (наружные)

Радиоприемник, AM/FM/AUX/USB/BLUETOOTH®

Комплект для подключения CB-радиостанции

КОЛЕСА И ОЧИСТИТЕЛИ

Абразивные кулачки

СИЛОВАЯ ПЕРЕДАЧА

Нагреватель охлаждающей жидкости двигателя, 120 В

Нагреватель охлаждающей жидкости двигателя, 240 В

Мосты — передний открытый, задний с самоблокирующимся дифференциалом

ТОПЛИВНЫЕ СИСТЕМЫ

Топливный бак — система быстрой заправки

ЭЛЕКТРООБОРУДОВАНИЕ

Лампы — стандартные или светодиодные

СПЕЦИАЛЬНЫЕ КОНФИГУРАЦИИ

Предварительные очистители двигателя — двухступенчатые

ОТВАЛЫ

Ручной наклон — прямой отвал

Гидравлическая система регулирования наклона — прямой отвал

Совместимые технологии и услуги

Используйте подключенные данные и принципы безопасности Caterpillar, чтобы повысить эффективность, производительность и рентабельность вашего бизнеса.

VisionLink®

VisionLink® — это облачное приложение, которое позволяет исключить предположения из процесса управления парком техники и предоставляет ключевую информацию для достижения максимальной производительности независимо от размера парка или производителя оборудования. Беспрепятственно получайте данные об оборудовании на ПК или мобильное устройство с помощью удобного централизованного решения для принятия обоснованных решений.

Ознакомиться с технологиями

1 - 8 из 9 Items Элементы

Предыдущ. Следующ.

VisionLink® — это облачное приложение, которое позволяет исключить предположения из процесса управления парком техники и предоставляет ключевую информацию для достижения максимальной производительности независимо от размера парка или производителя оборудования. Беспрепятственно получайте данные об оборудовании на ПК или мобильное устройство с помощью удобного централизованного решения для принятия обоснованных решений.

Ознакомиться с технологиями

Модуль Cat Compaction с системой измерения мощности привода машины (MDP)

Система измерения мощности привода машины показывает значение жесткости грунта, сопоставляя уплотнение и сопротивление качению. Дополнительная система картографирования помогает оператору наблюдать за выполняемой работой, а также убедиться, что покрыта вся площадь рабочего участка, и проверять равномерность работы катка.

Ознакомиться с технологиями

1 - 8 из 9 Items Элементы

Предыдущ. Следующ.

Система измерения мощности привода машины показывает значение жесткости грунта, сопоставляя уплотнение и сопротивление качению. Дополнительная система картографирования помогает оператору наблюдать за выполняемой работой, а также убедиться, что покрыта вся площадь рабочего участка, и проверять равномерность работы катка.

Ознакомиться с технологиями
