637

Schaktvagnar med kolkorg 637

Begär en offert Hitta återförsäljare

Huvudspecifikationer

Svänghjulseffekt – traktor/schaktvagn
425 kW (570 hp)/216 kW (290 hp)
425 kW (570 hp)/216 kW (290 hp)
Schaktvagnens kapacitet – rågad
50 yd³
38 m³
Topphastighet – lastad
34.7 km/h
55.8 km/h

Översikt

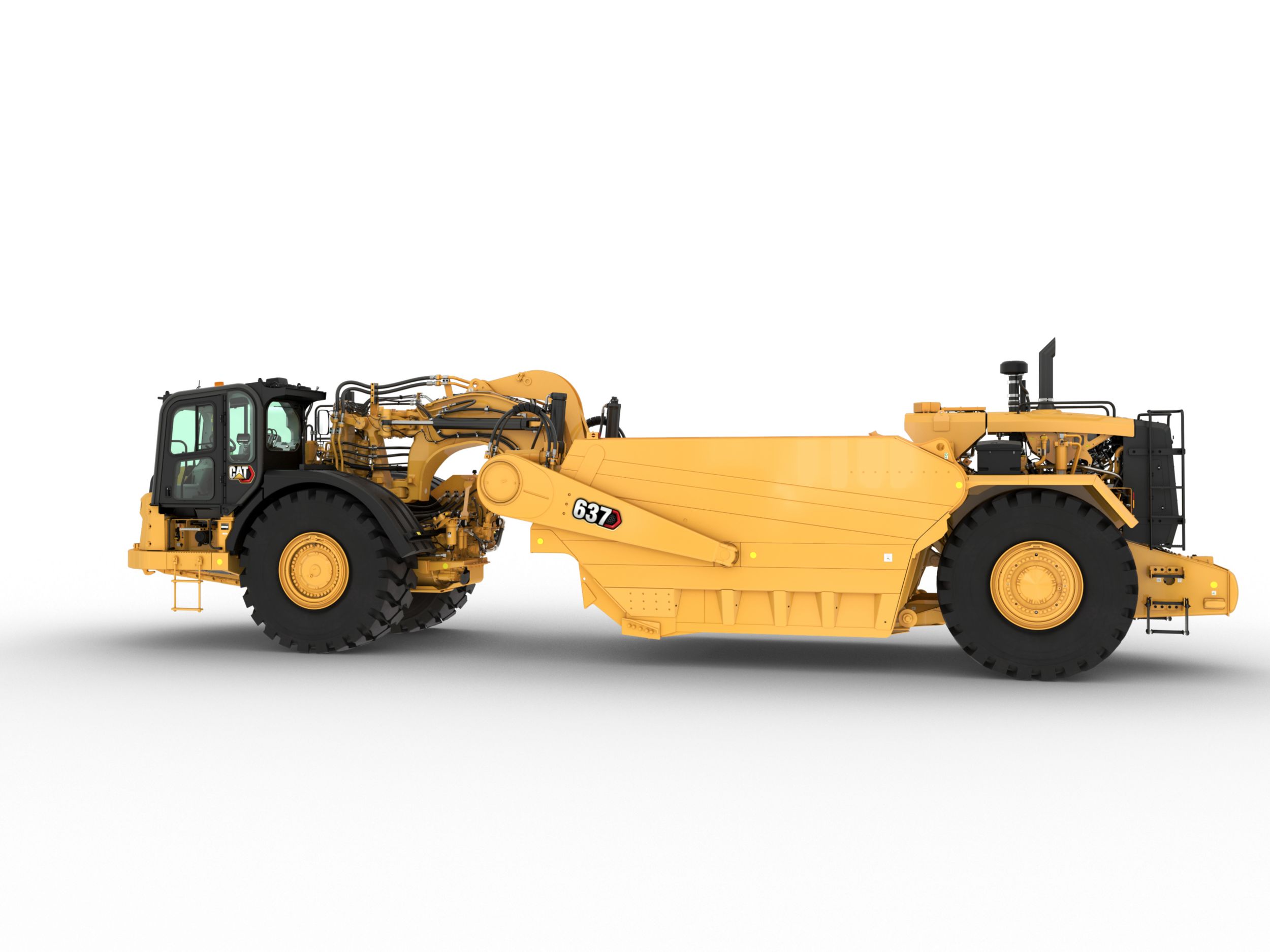

Frakta mer kol

637 kolskopor är längre och högre än en vanlig hjulburen motorschaktvagn, vilket gör att de kan dra 38 m (50 yd) löst kol med låg densitet. Skoporna är konstruerade och specialbyggda för att leverera löst kol till upplaget och upplagt kol till matarsystemet.

Fördelar

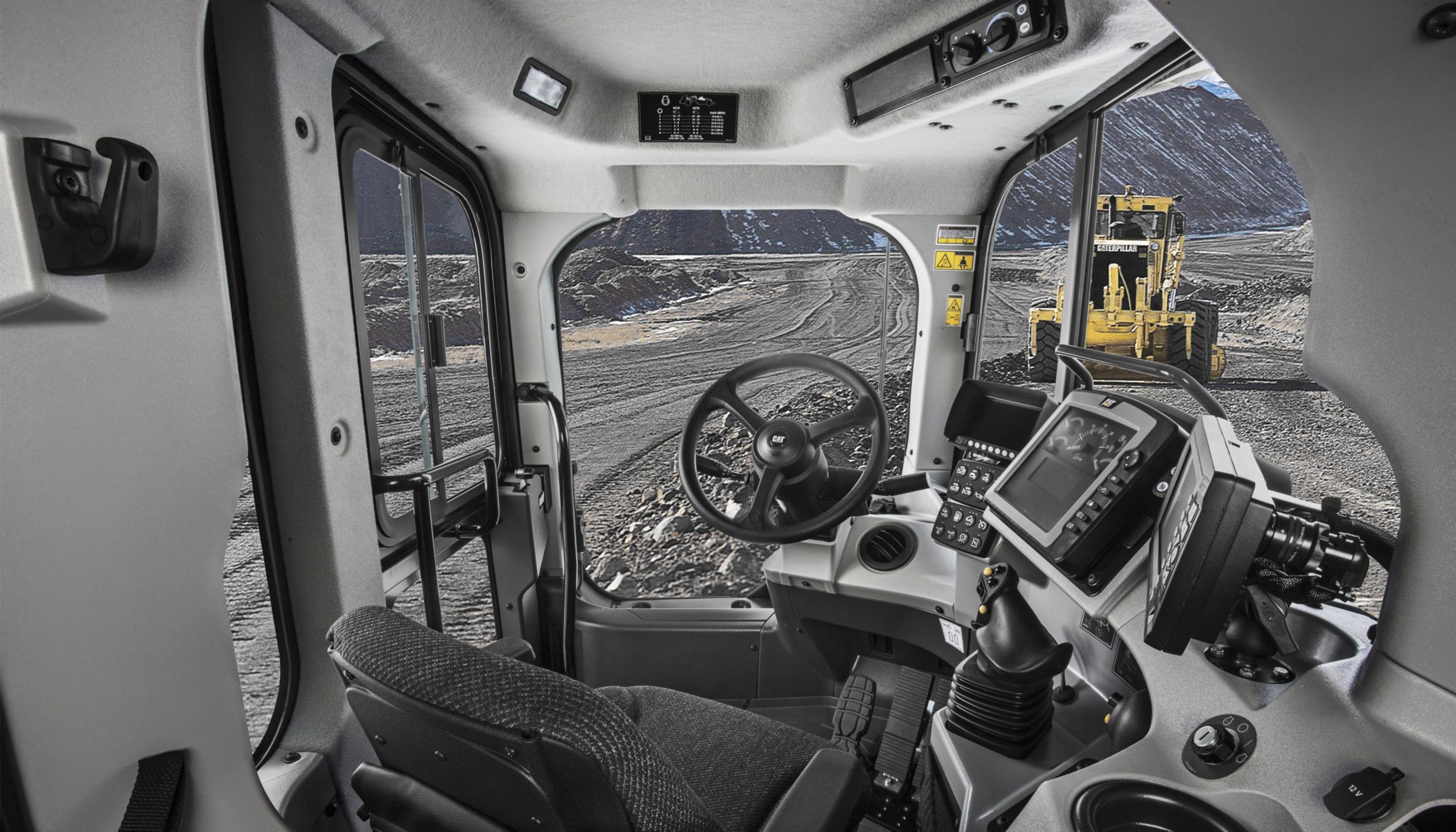

Förbättrad Komfort

Ergonomiska reglage och nydesignad hyttinteriör ger en bekvämare och effektivare arbetsmiljö hela arbetsdagen

Upp till 12% Högre produktivitet

Förbättringar i bränsleeffektiviteten och de nya APECS-transmissionsreglagen ger bättre produktivitet inom de flesta användningsområdena

Extrautrustning Säkerhet

Med nya säkerhetsfunktioner kan förarna bli produktivare och arbeta effektivare hela arbetsdagen

Produktspecifikation för 637

Svänghjulseffekt – traktor/schaktvagn 425 kW (570 hp)/216 kW (290 hp) 425 kW (570 hp)/216 kW (290 hp)
Schaktvagnens kapacitet – rågad 50 yd³ 38 m³
Topphastighet – lastad 34.7 km/h 55.8 km/h
Bredd – skär 11.5 ft 3.51 m
Svänghjulseffekt - traktor 570 hp 425 kW
Total bredd 12.93 ft 3.94 m
Schaktvagnens kapacitet – rågad 50 yd³ 38 m³
Nominellt motorvarvtal – schaktvagn 2150 varv/min 2150 varv/min
Däck – schaktvagn 37.25R35**E3 37.25R35**E3
Topphastighet – lastad 34.7 km/h 55.8 km/h
Total längd 609.5 tum 15480 millimeter
Arbetsvikt – tom 117782 lb 52425 kg
Däck – traktor 37.25R35**E3 37.25R35**E3
Svänghjulseffekt - schaktvagn 290 hp 216 kW
Emissioner Motorerna Cat C9.3 och Cat C18 uppfyller utsläppskraven för U.S. EPA Tier 4 Final/EU steg IV. Motorerna Cat C9.3 och Cat C18 uppfyller utsläppskraven för U.S. EPA Tier 4 Final/EU steg IV.
180° vändyta från trottoarkant till trottoarkant 42.59 ft 12.98 m
Motormodell – traktor Cat C18 Cat C18
Motormodell – schaktvagn Cat C9.3 Cat C9.3
Schaktvagnens kapacitet – struken 41 yd³ 31 m³
Nominellt motorvarvtal – traktor 1900 varv/min 1900 varv/min
Tillåten arbetslast 34 472 kg (76 000 lb)/34,20 ton (38 short tons) 34 472 kg (76 000 lb)/34,20 ton (38 short tons)
Påfyllningsvolym för bränsletank – schaktvagn 370 gal (US) 1400 l
Maximalt skärdjup 17.7 tum 450 millimeter
Maximalt skärdjup 21.1 tum 535 millimeter
Total frakthöjd 13.62 ft 4.15 m
Sänk bygeln 2.1 s 2.1 s
Lyft skopan 3.5 s 3.5 s
Skjut ut ejektorn 8.5 s 8.5 s
Lyft luckan 4 s 4 s
Sänk luckan 3.8 s 3.8 s
Lyft bygeln 1.5 s 1.5 s
Sänk skopan 3.5 s 3.5 s
Dra tillbaka ejektorn 8.5 s 8.5 s
Extern ljudeffektnivå Den utvändiga ljudeffektnivån för standardmaskinen (ISO 6393:2008) är 118 dB(A). Den utvändiga ljudeffektnivån för standardmaskinen (ISO 6393:2008) är 118 dB(A).
ROPS/FOPS-skydd Uppfyller kraven för ISO Uppfyller kraven för ISO
Bredd - maskinen totalt 155 tum 3937 millimeter
Höjd - leverans totalt 163 tum 4140 millimeter
Längd – Maskinen Totalt – Standard 609.5 tum 15480 millimeter
Höjd – hyttens överkant 147 tum 3733 millimeter
Bakaxel – maskinens baksida 95.4 tum 2424 millimeter
Bredd - baljans insida 134 tum 3404 millimeter
Bredd - Bakdäckens centrum 96.9 tum 2462 millimeter
Bredd – bakdäckens utsida 143.2 tum 3636 millimeter
Höjd - Max för schaktvagnens blad 21.2 tum 538 millimeter
Axel till lodrät dragsprint 20 tum 509 millimeter
Markfrigång - Traktor 26.1 tum 664 millimeter
Bredd - traktor 137.8 tum 3499 millimeter
Framsida av traktor till framaxel 142.2 tum 3612 millimeter
Hjulbas 377 tum 9576 millimeter
Säkerhetsbälte SAE J386:FEB2006 SAE J386:FEB2006
Backvarningssignal ISO 9533:2010 ISO 9533:2010
FOPS-skydd (skyddsstruktur mot fallande föremål) ISO 3449:2005 nivå II ISO 3449:2005 nivå II
Bromsar ISO 3450:2011 ISO 3450:2011
Skydd mot vältningar (ROPS) ISO 3471:2008 för upp till 21282kg (46919lb) ISO 3471:2008 för upp till 21282kg (46919lb)
Styrsystem ISO 5010:2007 ISO 5010:2007
Transmissionssystem – schaktvagn 12.9 gal (US) 49 l
Dieselavgasvätska – traktor 8 gal (US) 30.5 l
Dieselavgasvätska – schaktvagn 5.8 gal (US) 22 l
Vevhus – schaktvagn 6.5 gal (US) 24.5 l
Kylsystem – schaktvagn 16.1 gal (US) 61 l
Bränsletank 370 gal (US) 1400 l
Transmissionssystem – traktor 29 gal (US) 110 l
Kylsystem – traktor 19.8 gal (US) 75 l
Hydrauliskt system 37.5 gal (US) 142 l
Vevhus – traktor 13.7 gal (US) 52 l
Transmissionsväxel – back 6.2 km/h 9.9 km/h
Transmissionsväxel – sjätte 19 km/h 30.6 km/h
Transmissionsväxel – fjärde 10.5 km/h 16.9 km/h
Transmissionsväxel – första 3.4 km/h 5.5 km/h
Transmissionsväxel – sjunde 25.7 km/h 41.95 km/h
Transmissionsväxel – tredje 7.7 km/h 12.4 km/h
Transmissionsväxel – femte 14.1 km/h 22.7 km/h
Transmissionsväxel – åttonde 34.7 km/h 55.8 km/h
Transmissionsväxel – andra 6.2 km/h 10 km/h

637 Standardutrustning

OBS!

  • Standardutrustning och tillval kan variera. Kontakta Cat-återförsäljaren om du vill ha mer information.

DRIVLINA – TRAKTOR

  • Cat C18-motor med MEUI™
  • Kompressionsmotorbroms
  • Elstart, 24 V
  • Luftrenare, torr typ med förrenare
  • Fläkt, hydraulisk
  • Motoravstängning från marknivå
  • Kylare, aluminiuminsats, 9 flänsar per tum
  • Vevhusskydd
  • Eterstarthjälp
  • Bromssystem:
    • Primärt och sekundärt, våt skiva, hydrauliskt aktiverad
    • Parkeringsbroms, hydraulisk frigöring, fjäderansatt
  • gasreglagespärr
  • Växellåda:
    • Powershift av planettyp med 8 växlar
    • ECPC-reglering
    • APECS-programvara
    • Programmerbart val av högsta växel
    • Transmissionslåsning
    • Differentialspärr
    • Skydd, drivlina
    • Reducering av hjulspinn som standard
    • Körhastighetsreglering
    • Maskinhastighetsbegränsning
    • Differentialspärrskydd

DRIVLINA – SCHAKTVAGN

  • Cat C9.3-motor
    • Common rail-bränslesystem med högt tryck
    • Konstant lyftmotorbroms
  • Elstart, 24 V
  • Luftrenare, torr typ med förrenare
  • Fläkt, mekaniskt driven
  • Motoravstängning från marknivå
  • Kylare, aluminiuminsats, 9 flänsar per tum
  • Starthjälp, antingen
  • Bromssystem:
    • Primärt och sekundärt, torra skivbromsar, hydrauliskt aktiverade
  • Växellåda:
    • 4-växlad (momentomvandlardrivning)
    • Planetväxellåda

ELSYSTEM – TRAKTOR

  • Generator, 150 A
  • Batterier (4), 12V, 1000CCA, underhållsfria, hög uteffekt
  • Elsystem, 24V
  • Belysningssystem:
    • Strålkastare, lysdiod
    • Körriktningsvisare med varningsfunktion, arbetsbelysning, lysdiod (2), skärkant (1), skopa, sidobelysning, halogen (2)
  • Uttag för start/laddning

ELSYSTEM – SCHAKTVAGN

  • Backvarningssignal
  • Batterier (4), 12V, 1000CAA, underhållsfria, hög uteffekt
  • Generator, 65 A
  • Elsystem, 24V
  • Belysningssystem:
    • Bromsljus, lysdiod
    • Körriktningsvisare med varningsfunktion, lysdiod

FÖRARMILJÖ – TRAKTOR

  • Klimatanläggning, värme, luftkonditionering, defroster
  • Termostatreglage för klimatanläggningen
  • Klädkrok
  • Hylla för matlåda med fästrem
  • Diagnostikanslutning (2)
  • 12 V eluttag (2)
  • Differentialspärr (1)
  • Hyttbelysning
  • Signalhorn, elektriskt
  • T-spakreglage för redskap
  • Backspegel
  • Förberedd för radio
  • ROPS/FOPS-hytt, trycksatt
  • Omkopplare, knappsats:
    • gasreglagespärr
    • vindrutetorkare/spolare
    • varningsljus
    • val av retardationsnivå
    • arbetsbelysning på, av
    • Informationsläge på Messenger-display
  • Säkerhetsvippbrytare
  • Säkerhetsbälte, fast, tvådelat
  • Säte, Cat Advanced Ride Management (ARM), Cat Comfort Series 3, roterar 30 grader
  • Ratt, lutningsbar, utdragbar, stoppad
  • Fönster, nödutgång höger sida
  • Fönster, skjutbara
  • Fönster, laminerade, med dragkedja
  • Vindrutetorkare, fram och bak, med spolare
  • Dörrlås

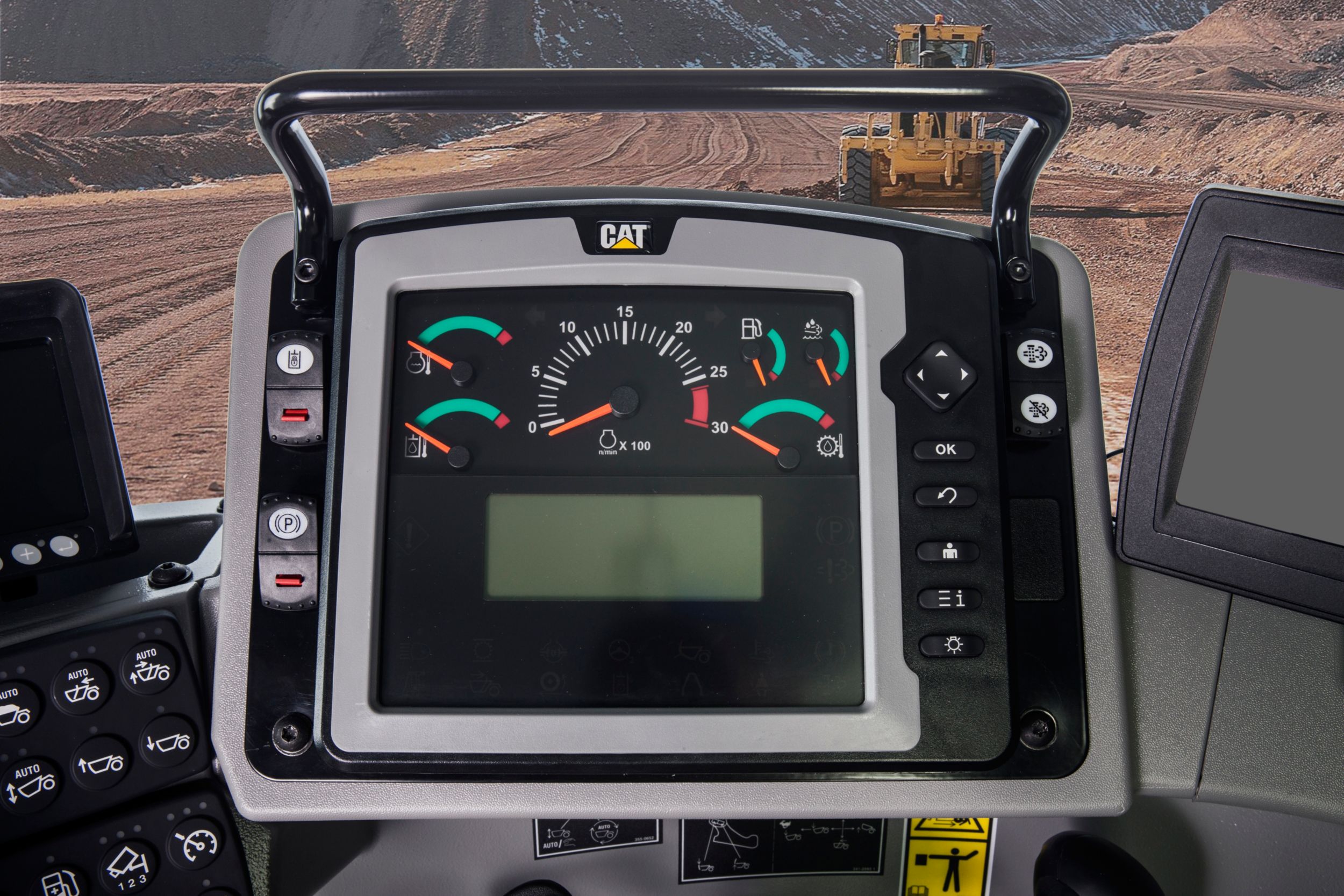

  • Messenger-display
  • Mätare, varningar för bl.a:
    • Kylvätsketemperatur
    • Motorns oljetemperatur
    • Hydrauloljetemperatur
    • Bränslenivå
    • Parkeringsbroms
    • Redskapsspärr
    • Bromssystem
    • gasreglagespärr
    • Systemspänning
    • Nödstyrningssystem
    • Sänkt bygel
    • Automatisk ejektor
    • Differentialspärr
    • Luckans flytläge
    • Transmissionslåsning
    • Dämpande draganordning
    • Helljus
    • Åtgärdslampa
    • Motorvarvtal, varv/min (rpm)
    • Ilagd växel

VÄTSKOR

  • Långtidsverkande kylvätska ned till -37ºC (-34ºF)

ÖVRIG STANDARDUTRUSTNING – TRAKTOR

  • Avancerad dämpande draganordning
  • Ackumulatorer (dämpande draganordning) med kanadensiskt registreringsnummer (CRN)
  • Snabbt oljebyte
  • Skärmar, icke-metalliska
  • Värmare, kylvätska, 120V
  • Fälgar (2)
  • Bogserkrokar, fram
  • Vandaliseringsspärr
  • Värmare, kylvätska, 120V
  • Styrlås

ÖVRIG STANDARDUTRUSTNING – SCHAKTVAGN

  • Kolskopa
    • 31 m3 (41 yd3), struken
    • 38 m3 (50 yd3), rågad
  • Vandaliseringsspärr
  • Stänkskärmar för schaktvagn
  • Snabbt oljebyte
  • Fälgar (2)
  • Hydrauliska lägesgivarcylindrar (skållyft och lucka)

637 Tillvalsutrustning

OBS!

  • Standardutrustning och tillval kan variera. Kontakta Cat-återförsäljaren om du vill ha mer information.

STYRNINGSKONFIGURATIONER

  • Nödstyrningskonfiguration

INTEGRERADE TEKNISKA LÖSNINGAR

  • Sequence Assist-konfiguration
  • Avancerad reducering av hjulspinn

ANDRA TILLBEHÖR

  • Kamerakonfiguration – WAVS
  • Hyttvarningsljus
  • Signalhorn, luft
  • Signalhorn och varningsljus
  • Kablagegrupp

SERVICEINSTRUKTIONER

  • Filmkonfiguration – USA (ANSI)
  • Filmkonfiguration – Internationellt (ISO)
