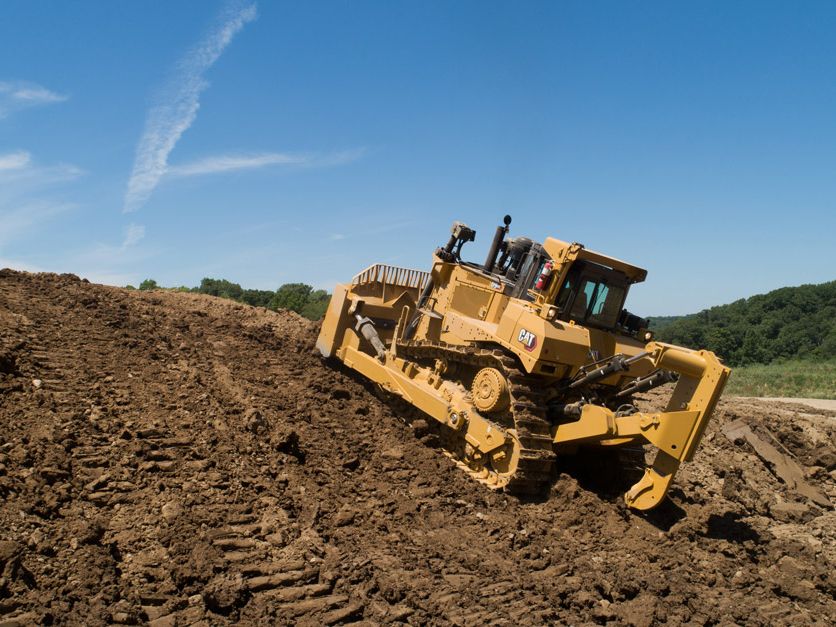

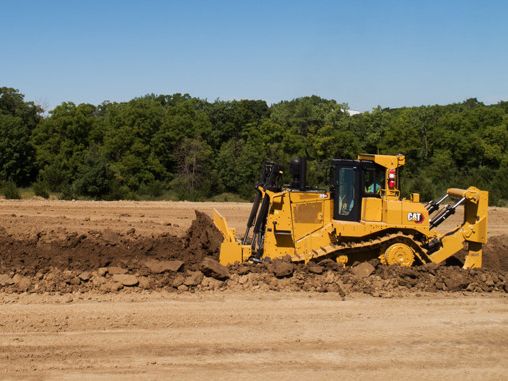

D9 GC الجرارات الكبيرة

طلب عرض أسعار البحث عن وكيل

المواصفات الرئيسية

موديل المحرك: Cat® 3408C; Cat® 3408C

صافي القدرة - SAE J1349/ISO 9249: 412 حصان; 308 كيلووات

الوزن التشغيلي: 108999 رطل; 49441 كجم

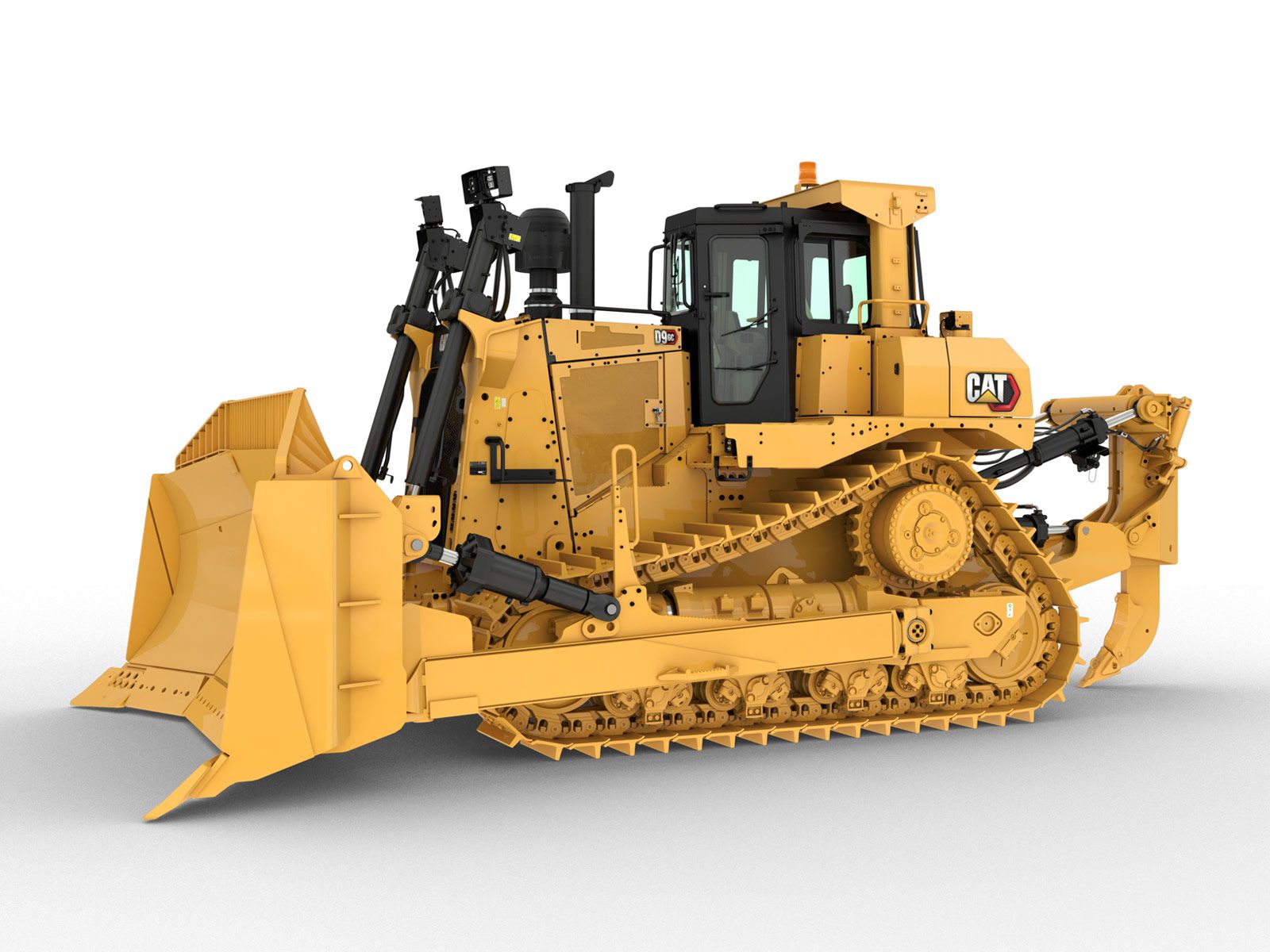

D9 GC
تغيير الموديل

عرض عام

سهولة التشغيل. وسهولة الامتلاك.

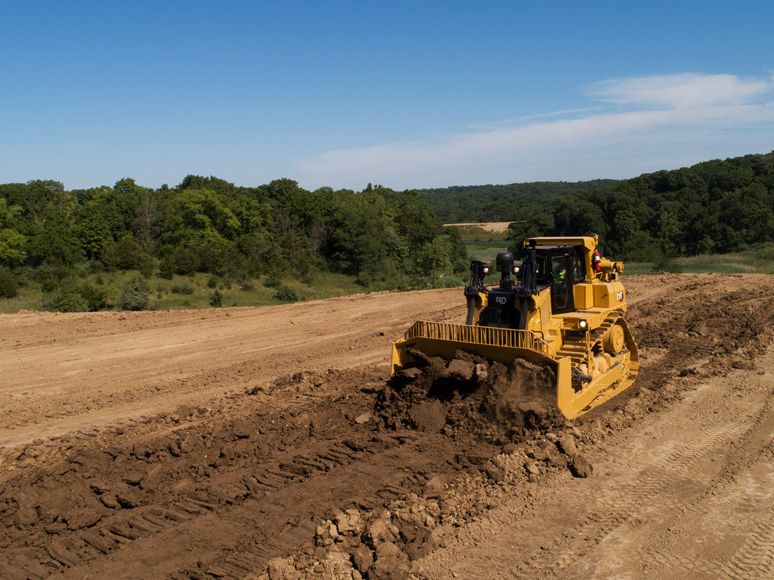

يمنحك البلدوزر Cat® D9 GC عالي الإنتاجية وسهل التشغيل ما تحتاج إليه من الأداء والموثوقية من خلال بلدوزر بسيط واقتصادي. ويتميز بسهولة التشغيل وبساطة الإصلاح، وقد تم تصنيعه باستخدام كل مكونات Cat التي تتكامل معًا لتوفير أعلى مستويات الأداء والجهوزية العالية. ويعتمد الموديل D9 GC على نجاح الموديل D9R الذي تميز بتعدد استخداماته وقوته ومتانته، فلطالما استُخدم لإنجاز الأعمال الشاقة في كل أنحاء العالم لمدة 25 عامًا. وستبدو مكونات الموديل D9 GC وقطع غياره وأنظمته مألوفة بالنسبة لمالكي الموديل D9R ولمن يشغلونه ويقومون بصيانته. ويتميز الموديل D9 GC بموثوقية لا مثيل لها وبعمر افتراضي طويل بفضل تصميمه مثبت الكفاءة. وتتوفر مجموعة متنوعة من المواصفات والملحقات التي تلائم مختلف الاستخدامات وتجعل الماكينة D9 GC البلدوزر المثالي لمجموعة متنوعة من الاستخدامات.

الفوائد

سهولة التشغيل

كابينة مريحة مع أدوات تحكم سهلة التشغيل وأداء تجريف موثوق به.

تكلفة امتلاك وتشغيل اقتصادية وفعالة

أداء تنافسي وكفاءة في استهلاك الوقود

سهولة الخدمة والإصلاح

يعمل التصميم المعياري على تحسين الأداء وتسهيل الخدمة.

نظرة سريعة على الخصائص

عرض 1-6 من 9

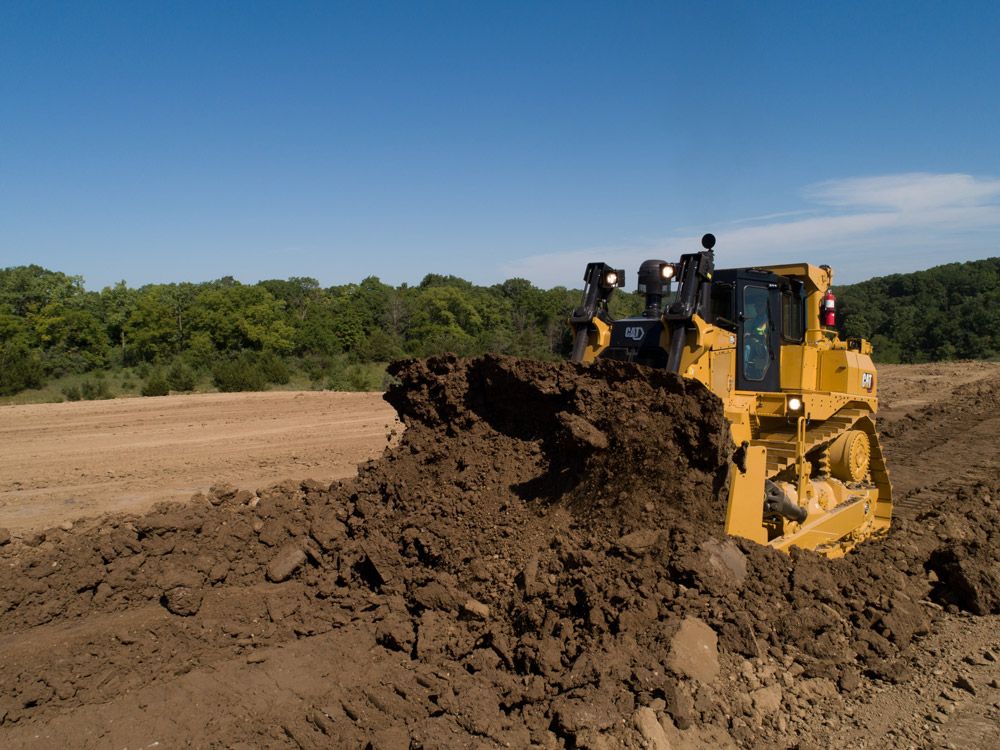

القوة والإنتاجية

يسهم ناقل الحركة كوكبي الدوران ثلاثي السرعات من Cat ومُقسّم عزم الدوران المعروف جيدًا مع العضو الساكن للعجلات الحرة في توفير المزيد من القدرة على الأرض مع الأحمال الخفيفة وفي تحسين استهلاك الوقود.
يسمح خيار الإمالة المزدوجة للمشغل بتحسين زاوية ميل الشفرة، وهو ما يسهم في تحسين التحكم في الحمل وإتاحة إمكانية حمل المواد بدلاً من مجرد دفعها.

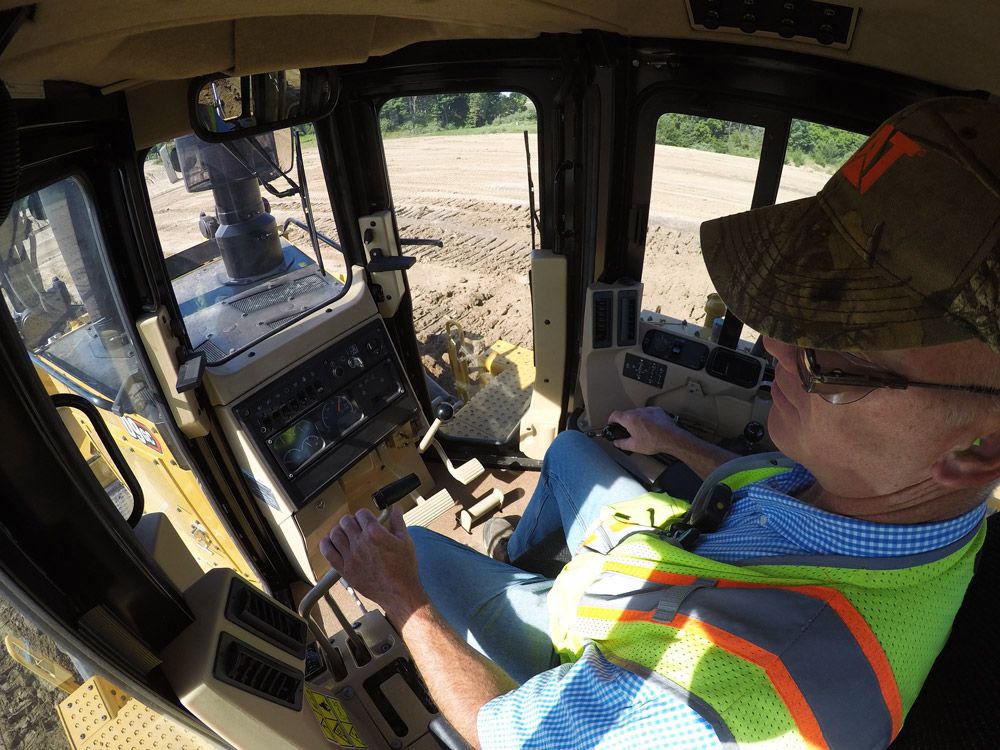

راحة المشغل

يمتص الهيكل السفلي المعلق الصدمات ويقلل أحمال الصدمات المنقولة إلى الهيكل السفلي بنسبة تصل إلى 50%، وهو ما يمنح المشغل قيادة أكثر سلاسة وراحة.
يتميز المقعد من الفئة Cat Comfort القابل للضبط بالكامل بوسائد مقعد وظهر سميكة تسهم في تقليل الضغط على الظهر والفخذين، مع السماح بحركة الذراعين والساقين بكل حرية.
يحتوي الموديل D9 GC على أذرع يدوية مع تحكم مشترك في الفرامل وقابض التوجيه لكل جنزير

الأمان

توفر محطة المشغل مساحة رؤية استثنائية تتيح للمشغل مجال رؤية واضحًا لمناطق العمل الأمامية والخلفية. وتتيح النافذة الخلفية المنخفضة للمشغل إمكانية رؤية طرف الكسارة، كما أن نوافذ الباب أحادية اللوحة تسمح برؤية واضحة لكل جانب من دون عناء.
يمكن الوصول بسهولة إلى منافذ عمليات فحص زيت مجموعة نقل الحركة وأخذ العينات اليومية من منصة الماكينة لزيادة مستوى الراحة والأمان.
الوصول من مستوى الأرض، ومسامير التثبيت الموجودة على الوقاءات السفلية، وإزالة نقاط تشحيم أسطوانات الرفع - كلها عناصر توفر مستوى أعلى من الأمان للمشغلين ولأفراد الخدمة.
يمكن تجهيز الماكينة D9 GC من المصنع بمصباح تحذير برتقالي وامض اختياري وبمصابيح LED لمزيد من الأمان.

لا يضاهى

صُمم الموديل D9 GC للاستخدام في مجموعة متنوعة من الاستخدامات، مثل تفتيت الغطاء الترابي، وأعمال التجريف الكبيرة، والتكديس، والرفع والجر، وصيانة المواقع، ودعم الأساطيل واستصلاح الأراضي.
تتوفر مجموعة من المواصفات والملحقات التي تلائم استخدامات البيئات الباردة والصحراوية والبناء الثقيل ومصانع الصلب.
يتيح الهيكل السفلي المعلق بالكامل تماسكًا أكبر مع الأرض، وهو ما يؤدي إلى تقليل الانزلاق، وزيادة الإنتاجية العامة في كل الاستخدامات.
وستبدو مكونات الموديل D9 GC وقطع غياره وأنظمته مألوفة بالنسبة لمالكي الموديل D9R ولمن يشغلونه ويقومون بصيانته.

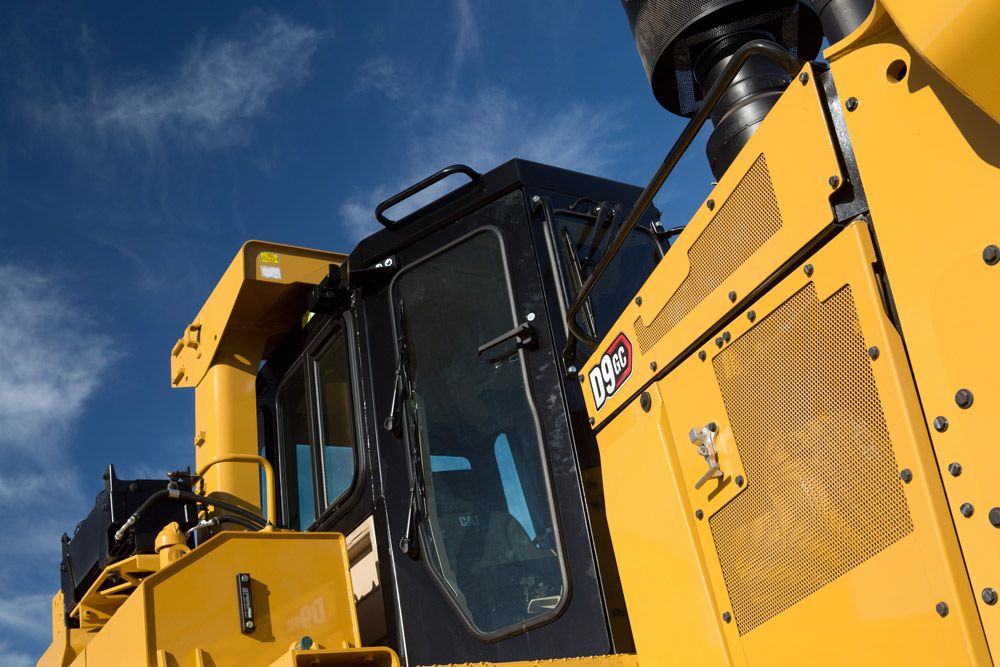

إمكانية الخدمة

يوفر المحرك Cat 3408C عمرًا أطول لمنظف الهواء وفلتر الوقود، وفلتر زيت UHE أحادي وذاتي الشدّ جديدًا.
يعمل الرادياتير الألومنيوم عالي الكفاءة المزود بمروحة هيدروليكية على الحد من التلف الناتج عن التصادم بفعل الحطام.
موصلات كهربائية محكمة الغلق، تحجب الأتربة والرطوبة لتحسين موثوقية النظام الكهربائي والخدمة.
يوجد مجمع الزيت السفلي لناقل الحركة منفصلاً عن خزاني مجموعتي الإدارة النهائيتين، وهو ما يسمح بالسيطرة على انتشار التلوث.
تشتمل المكونات الموفرة للوقت على فلاتر الوقود وزيت المحرك من النوع الدوار، وملحقات التغيير السريع للوقود والزيت.

الشفرات والملحقات

تتميز شفرات Cat، التي تتماشى تمامًا مع الماكينة D9 GC، بقوة كبيرة في التعامل مع المواد الصلبة وتوفر إمكانات تحميل فائقة.
تتمتع شفرات Cat بالقدرة على مقاومة الانحناء الالتوائي والتشوه وتوفر مقاومة كبيرة للتآكل من دون التضحية بتوازن الماكينة أو أدائها.
تشتمل خيارات الشفرات على الشفرة العامة، والشفرة شبه العامة، وشفرة استصلاح الأراضي، وشفرة الفحم والشفرة المزودة بوسادة.
تشتمل الملحقات الخلفية على الكسارة أحادية الساق، والكسارة متعددة السيقان، وثقل الموازنة والرافعة.
يتم تركيب الطرف وواقي الساق بسهولة من خلال تدوير سقاطة مقاس ¾ بوصة بزاوية 180 درجة. ويعني هذا التركيب البسيط عدم الحاجة إلى الطرق وإجراء عمليات التغيير بشكل أسرع ووقت تعطل أقل.

صُنعت لتحقق أقصى كفاءة وأداء

ويتميز الشاسيه الثقيل والقوي والمتين بمصبوبات فولاذية عالية القوة، وقضبان إطار علوية وسفلية مشكلة كقطعة واحدة متصلة. وتوفر الشاسيهات دعمًا متينًا للهيكل السفلي، ومجموعات الإدارة النهائية المرتفعة، والمكونات الأخرى.
تم تصنيع الإطار الرئيسي لامتصاص أحمال الصدمات وقوى الالتواء العالية التي تواجهها الماكينة في استخدامات التجريف والتكسير الصعبة.
قضبان الإطار الصندوقية بالكامل مصممة للحفاظ على ثبات المحاذاة بين المكونات وصلابتها.
تم تصميم مجموعة نقل الحركة والمكونات الرئيسية بطريقة تتيح إعادة بنائها من أجل توفير مدة خدمة ثانية موفرة للتكاليف وبأداء مثل المنتجات الجديدة وبسعر أقل كثيرًا من أسعارها.

دعم المنتج

مثل كل منتجات Cat، تتمتع الماكينة D9 GC بدعم شبكة وكلاء Cat العالمية - وهي شبكة دعم ميدانية فريدة من نوعها توفر خدمات الخبراء، والحلول المتكاملة، ودعم ما بعد البيع، والتوفير السريع والفعال لقطع الغيار، وإمكانيات عالمية المستوى لإعادة التصنيع والتجديد، وغير ذلك الكثير.
يرسل نظام Product Link™‎ الاختياري بيانات الحالة الأساسية للماكينة وموقعها واستخدامها من أجل مراقبة الماكينة عن بُعد عبر واجهة مستخدم VisionLink عبر الإنترنت. وتتوفر إصدارات تعمل عبر الشبكات الخلوية أو الأقمار الصناعية لتوفير إمكانية الاتصال في الأماكن البعيدة.
يساعد تطبيق Cat مواقع العمل في إدارة أصولها من هاتف ذكي. يستطيع المستخدمون متابعة مواقع أسطول الماكينات وساعات تشغيلها وتلقي تنبيهات الصيانة المهمة الضرورية وطلب الخدمة من وكيل Cat المحلي.

يسهم ناقل الحركة كوكبي الدوران ثلاثي السرعات من Cat ومُقسّم عزم الدوران المعروف جيدًا مع العضو الساكن للعجلات الحرة في توفير المزيد من القدرة على الأرض مع الأحمال الخفيفة وفي تحسين استهلاك الوقود.
يسمح خيار الإمالة المزدوجة للمشغل بتحسين زاوية ميل الشفرة، وهو ما يسهم في تحسين التحكم في الحمل وإتاحة إمكانية حمل المواد بدلاً من مجرد دفعها.

يمتص الهيكل السفلي المعلق الصدمات ويقلل أحمال الصدمات المنقولة إلى الهيكل السفلي بنسبة تصل إلى 50%، وهو ما يمنح المشغل قيادة أكثر سلاسة وراحة.
يتميز المقعد من الفئة Cat Comfort القابل للضبط بالكامل بوسائد مقعد وظهر سميكة تسهم في تقليل الضغط على الظهر والفخذين، مع السماح بحركة الذراعين والساقين بكل حرية.
يحتوي الموديل D9 GC على أذرع يدوية مع تحكم مشترك في الفرامل وقابض التوجيه لكل جنزير

توفر محطة المشغل مساحة رؤية استثنائية تتيح للمشغل مجال رؤية واضحًا لمناطق العمل الأمامية والخلفية. وتتيح النافذة الخلفية المنخفضة للمشغل إمكانية رؤية طرف الكسارة، كما أن نوافذ الباب أحادية اللوحة تسمح برؤية واضحة لكل جانب من دون عناء.
يمكن الوصول بسهولة إلى منافذ عمليات فحص زيت مجموعة نقل الحركة وأخذ العينات اليومية من منصة الماكينة لزيادة مستوى الراحة والأمان.
الوصول من مستوى الأرض، ومسامير التثبيت الموجودة على الوقاءات السفلية، وإزالة نقاط تشحيم أسطوانات الرفع - كلها عناصر توفر مستوى أعلى من الأمان للمشغلين ولأفراد الخدمة.
يمكن تجهيز الماكينة D9 GC من المصنع بمصباح تحذير برتقالي وامض اختياري وبمصابيح LED لمزيد من الأمان.

صُمم الموديل D9 GC للاستخدام في مجموعة متنوعة من الاستخدامات، مثل تفتيت الغطاء الترابي، وأعمال التجريف الكبيرة، والتكديس، والرفع والجر، وصيانة المواقع، ودعم الأساطيل واستصلاح الأراضي.
تتوفر مجموعة من المواصفات والملحقات التي تلائم استخدامات البيئات الباردة والصحراوية والبناء الثقيل ومصانع الصلب.
يتيح الهيكل السفلي المعلق بالكامل تماسكًا أكبر مع الأرض، وهو ما يؤدي إلى تقليل الانزلاق، وزيادة الإنتاجية العامة في كل الاستخدامات.
وستبدو مكونات الموديل D9 GC وقطع غياره وأنظمته مألوفة بالنسبة لمالكي الموديل D9R ولمن يشغلونه ويقومون بصيانته.

يوفر المحرك Cat 3408C عمرًا أطول لمنظف الهواء وفلتر الوقود، وفلتر زيت UHE أحادي وذاتي الشدّ جديدًا.
يعمل الرادياتير الألومنيوم عالي الكفاءة المزود بمروحة هيدروليكية على الحد من التلف الناتج عن التصادم بفعل الحطام.
موصلات كهربائية محكمة الغلق، تحجب الأتربة والرطوبة لتحسين موثوقية النظام الكهربائي والخدمة.
يوجد مجمع الزيت السفلي لناقل الحركة منفصلاً عن خزاني مجموعتي الإدارة النهائيتين، وهو ما يسمح بالسيطرة على انتشار التلوث.
تشتمل المكونات الموفرة للوقت على فلاتر الوقود وزيت المحرك من النوع الدوار، وملحقات التغيير السريع للوقود والزيت.

تتميز شفرات Cat، التي تتماشى تمامًا مع الماكينة D9 GC، بقوة كبيرة في التعامل مع المواد الصلبة وتوفر إمكانات تحميل فائقة.
تتمتع شفرات Cat بالقدرة على مقاومة الانحناء الالتوائي والتشوه وتوفر مقاومة كبيرة للتآكل من دون التضحية بتوازن الماكينة أو أدائها.
تشتمل خيارات الشفرات على الشفرة العامة، والشفرة شبه العامة، وشفرة استصلاح الأراضي، وشفرة الفحم والشفرة المزودة بوسادة.
تشتمل الملحقات الخلفية على الكسارة أحادية الساق، والكسارة متعددة السيقان، وثقل الموازنة والرافعة.
يتم تركيب الطرف وواقي الساق بسهولة من خلال تدوير سقاطة مقاس ¾ بوصة بزاوية 180 درجة. ويعني هذا التركيب البسيط عدم الحاجة إلى الطرق وإجراء عمليات التغيير بشكل أسرع ووقت تعطل أقل.

ويتميز الشاسيه الثقيل والقوي والمتين بمصبوبات فولاذية عالية القوة، وقضبان إطار علوية وسفلية مشكلة كقطعة واحدة متصلة. وتوفر الشاسيهات دعمًا متينًا للهيكل السفلي، ومجموعات الإدارة النهائية المرتفعة، والمكونات الأخرى.
تم تصنيع الإطار الرئيسي لامتصاص أحمال الصدمات وقوى الالتواء العالية التي تواجهها الماكينة في استخدامات التجريف والتكسير الصعبة.
قضبان الإطار الصندوقية بالكامل مصممة للحفاظ على ثبات المحاذاة بين المكونات وصلابتها.
تم تصميم مجموعة نقل الحركة والمكونات الرئيسية بطريقة تتيح إعادة بنائها من أجل توفير مدة خدمة ثانية موفرة للتكاليف وبأداء مثل المنتجات الجديدة وبسعر أقل كثيرًا من أسعارها.

مثل كل منتجات Cat، تتمتع الماكينة D9 GC بدعم شبكة وكلاء Cat العالمية - وهي شبكة دعم ميدانية فريدة من نوعها توفر خدمات الخبراء، والحلول المتكاملة، ودعم ما بعد البيع، والتوفير السريع والفعال لقطع الغيار، وإمكانيات عالمية المستوى لإعادة التصنيع والتجديد، وغير ذلك الكثير.
يرسل نظام Product Link™‎ الاختياري بيانات الحالة الأساسية للماكينة وموقعها واستخدامها من أجل مراقبة الماكينة عن بُعد عبر واجهة مستخدم VisionLink عبر الإنترنت. وتتوفر إصدارات تعمل عبر الشبكات الخلوية أو الأقمار الصناعية لتوفير إمكانية الاتصال في الأماكن البعيدة.
يساعد تطبيق Cat مواقع العمل في إدارة أصولها من هاتف ذكي. يستطيع المستخدمون متابعة مواقع أسطول الماكينات وساعات تشغيلها وتلقي تنبيهات الصيانة المهمة الضرورية وطلب الخدمة من وكيل Cat المحلي.

تعمل خصائص مثل الفلاتر ذات العمر الممتد وفترات الصيانة الأطول على تقليل كمية النفايات التي تؤثر على البيئة.
من خلال ترميم الماكينات والمكونات، تحافظ برامج Cat Rebuild وCat Reman على المواد الخام وتعمل على ترشيد استهلاك الطاقة وتقلل من الانبعاثات.
تساهم القواسم المشتركة المتزايدة للأنظمة والمكونات، بالإضافة إلى تقليل أرقام القطع الفريدة في تقليل النفايات وانخفاض تكاليف الامتلاك والتشغيل.

المواصفات المعدات القياسية المعدات الاختيارية

مواصفات المنتج لـ D9 GC

المحرك

موديل المحرك	Cat® 3408C Cat® 3408C
صافي القدرة - SAE J1349/ISO 9249	412 حصان 308 كيلووات
التجويف	5.4 بوصة³ 137 مم
الشوط	6 بوصة³ 152 مم
الإزاحة	1099 بوصة³ 18 لتر
قوة المحرك - الإجمالي وفقًا لمعايير SAE J1995*	443 حصان 330 كيلووات
قدرة المحرك - ISO 14396	437 حصان 326 كيلووات
الانبعاثات	معايير مكافئة لمعايير وكالة حماية البيئة (EPA) الأمريكية من المستوى 1 معايير مكافئة لمعايير وكالة حماية البيئة (EPA) الأمريكية من المستوى 1
ملاحظة (1)	تنطبق جميع تقييمات المحرك عند 1900 دورة في الدقيقة. تنطبق جميع تقييمات المحرك عند 1900 دورة في الدقيقة.
ملاحظة (2)	لا يلزم خفض القدرة حتى ارتفاع 2250 م (7381 قدمًا). لا يلزم خفض القدرة حتى ارتفاع 2250 م (7381 قدمًا).

الأوزان

الوزن التشغيلي	108999 رطل 49441 كجم
وزن الشحن	83167 رطل 37724 كجم
ملاحظة (1)	يشتمل وزن D9 التشغيلي على أدوات التحكم الهيدروليكية وأسطوانة إمالة الشفرة وسائل التبريد ومواد التشحيم وخزان الوقود الممتلئ وهياكل الحماية من الانقلاب (ROPS) ، وكابينة الحماية من الأجسام المتساقطة (FOPS)، وشفرة SU، والكسارة الأحادية الساق، ومداسات المحرك ES 610 مم (24 بوصة) والمشغِّل. يشتمل وزن D9 التشغيلي على أدوات التحكم الهيدروليكية وأسطوانة إمالة الشفرة وسائل التبريد ومواد التشحيم وخزان الوقود الممتلئ وهياكل الحماية من الانقلاب (ROPS) ، وكابينة الحماية من الأجسام المتساقطة (FOPS)، وشفرة SU، والكسارة الأحادية الساق، ومداسات المحرك ES 610 مم (24 بوصة) والمشغِّل.
ملاحظة (2)	يشمل وزن D9 عند الشحن هيكل الماكينة الأساسي مع الكابينة والعمود المحوري وإطارات البكرات والجنزير وهياكل الحماية من الانقلاب (ROPS). يشمل وزن D9 عند الشحن هيكل الماكينة الأساسي مع الكابينة والعمود المحوري وإطارات البكرات والجنزير وهياكل الحماية من الانقلاب (ROPS).

الهيكل السفلي

نوع المداس	الخدمة الفائقة الخدمة الفائقة
العرض - المداس	24 بوصة 610 مم
المداسات/الجانب	43 43
ارتفاع الحافة	3.3 بوصة 84 مم
الخطوة	9.4 بوصة 240 مم
الخلوص الأرضي	18.1 بوصة 459 مم
مقاس الجنزير	88.6 بوصة 2250 مم
الطول - الجنزير على الأرض	136.6 بوصة 3470 مم
منطقة ملامسة الأرض	45.6 ft² 4.23 m²
بكرات الجنزير/الجانب	8 8
عدد بكرات الحامل	1 لكل جانب (اختياري) 1 لكل جانب (اختياري)

التوجيه والفرامل

نوع التوجيه	القابض/الفرامل القابض/الفرامل
نوع الفرامل	قرص رطب مزود بزنبرك قرص رطب مزود بزنبرك
قطر الفرامل	15.5 بوصة 393.7 مم
عدد الفرامل	8 8
نوع القابض التوجيهي	القرص الرطب المطبق بالضغط القرص الرطب المطبق بالضغط
قطر قرص القابض التوجيهي	15.5 بوصة 393.7 مم
عدد أقراص القابض التوجيهي	6 6

المعايير

هيكل الحماية من الانقلاب (ROPS)	يفي هيكل الحماية من الانقلاب (ROPS) الذي توفره Caterpillar للماكينة بمعايير ISO 3471:2008 الخاصة بهيكل الحماية من الانقلاب (ROPS). يفي هيكل الحماية من الانقلاب (ROPS) الذي توفره Caterpillar للماكينة بمعايير ISO 3471:2008 الخاصة بهيكل الحماية من الانقلاب (ROPS).
الصوت (2)	في حال التجهيز بتلك الشهادة، يتم استخدام ملصقها للتحقق من شهادة الصوت البيئي للآلة وفقًا لمتطلبات "اللائحة الفنية للإشعاع الضجيج في البيئة" لأوكرانيا. وتشير القيمة المدرجة على الملصق إلى مستوى طاقة الصوت الخارجي المضمون (LWA) البالغ 115 ديسيبل في وقت التصنيع للظروف المحددة. في حال التجهيز بتلك الشهادة، يتم استخدام ملصقها للتحقق من شهادة الصوت البيئي للآلة وفقًا لمتطلبات "اللائحة الفنية للإشعاع الضجيج في البيئة" لأوكرانيا. وتشير القيمة المدرجة على الملصق إلى مستوى طاقة الصوت الخارجي المضمون (LWA) البالغ 115 ديسيبل في وقت التصنيع للظروف المحددة.
هيكل الحماية من الأجسام المتساقطة (FOPS)	هيكل الحماية من المواد المتساقطة (FOPS) يفي بمعايير ISO 3449:2005 من المستوى II. هيكل الحماية من المواد المتساقطة (FOPS) يفي بمعايير ISO 3449:2005 من المستوى II.
الصوت	يبلغ مستوى ضغط الصوت الديناميكي المعلن عند المشغل 85 ديسيبل (A) عند استخدام المعيار "ISO 6396:2008" لقياس القيمة لكابينة مغلقة. تم إجراء القياس عند نسبة 100% من السرعة القصوى لمروحة تبريد المحرك. تم تركيب الكابينة وصيانتها بشكل سليم. تم إجراء القياسات فيما كانت أبواب الكابينة ونوافذها مغلقة. يبلغ مستوى ضغط الصوت الديناميكي المعلن عند المشغل 85 ديسيبل (A) عند استخدام المعيار "ISO 6396:2008" لقياس القيمة لكابينة مغلقة. تم إجراء القياس عند نسبة 100% من السرعة القصوى لمروحة تبريد المحرك. تم تركيب الكابينة وصيانتها بشكل سليم. تم إجراء القياسات فيما كانت أبواب الكابينة ونوافذها مغلقة.
الصوت (1)	قد يلزم حماية السمع عند تشغيل الماكينة مع فتح محطة المشغل لفترات طويلة أو في بيئة صاخبة. قد يكون من الضروري حماية السمع عند تشغيل الماكينة مع كابينة لم تتلق الصيانة الملائمة، أو عندما تكون الأبواب والنوافذ مفتوحة لفترات طويلة، أو أثناء العمل في بيئة صاخبة. قد يلزم حماية السمع عند تشغيل الماكينة مع فتح محطة المشغل لفترات طويلة أو في بيئة صاخبة. قد يكون من الضروري حماية السمع عند تشغيل الماكينة مع كابينة لم تتلق الصيانة الملائمة، أو عندما تكون الأبواب والنوافذ مفتوحة لفترات طويلة، أو أثناء العمل في بيئة صاخبة.
ملاحظة	الفرامل تفي بالمعيار ISO 10265. الفرامل تفي بالمعيار ISO 10265.

سعات السوائل

خزان الوقود (تعبئة البداية)	254 جالون (أمريكي) 963 لتر
خزان الوقود (الملء السريع)	248 جالون (أمريكي) 939 لتر
نظام التبريد	26 جالون (أمريكي) 99.8 لتر
علبة مرافق المحرك*	13 جالون (أمريكي) 48 لتر
مجموعة نقل الحركة	40 جالون (أمريكي) 150 لتر
مجموعة الإدارة النهائية (كل على حدة)	4 جالون (أمريكي) 15 لتر
إطارات البكرات (كل على حدة)	12 جالون (أمريكي) 45 لتر
زيت أعمدة محور الارتكاز	8 جالون (أمريكي) 30 لتر
خزان النظام الهيدروليكي	24 جالون (أمريكي) 89 لتر
ملاحظة	مع فلاتر زيت. مع فلاتر زيت.

أدوات تحكم هيدروليكية

نوع المضخة	نوع المكبس الموجَّه للحدافة نوع المكبس الموجَّه للحدافة
خرج المضخة - المعدة	62 جالون في الدقيقة 235 لتر/دقيقة
مضخة المروحة	19 جالون في الدقيقة 72 لتر/دقيقة
تدفق أسطوانة الإمالة - تدفق طرف القضيب	36 جالون في الدقيقة 137 لتر/دقيقة
تدفق أسطوانة الإمالة - تدفق طرف الرأس	44 جالون في الدقيقة 167 لتر/دقيقة
إعداد صمام تصريف أسطوانة الرفع	3800 لتر/دقيقة 26200 كيلو باسكال
إعداد صمام تصريف أسطوانة الإمالة	2799 رطل لكل بوصة مربعة 19300 كيلو باسكال
الكسارة - الرفع - إعداد صمام التصريف	3800 رطل لكل بوصة مربعة 26200 كيلو باسكال
الكسارة - الخطوة - إعداد صمام التصريف	3800 رطل لكل بوصة مربعة 26200 كيلو باسكال
ملاحظة (1)	تم قياس خرج مضخة المعدة عند 1900 دورة في الدقيقة و20 ألف كيلو باسكال (2900 رطل لكل بوصة مربعة). تم قياس خرج مضخة المعدة عند 1900 دورة في الدقيقة و20 ألف كيلو باسكال (2900 رطل لكل بوصة مربعة).
ملاحظة (2)	تم قياس خرج مضخة المروحة عند 1900 دورة في الدقيقة و17 ألف كيلو باسكال (2470 رطلاً لكل بوصة مربعة). تم قياس خرج مضخة المروحة عند 1900 دورة في الدقيقة و17 ألف كيلو باسكال (2470 رطلاً لكل بوصة مربعة).

ناقل الحركة

1.0. أمامي	2.4 ميل/ساعة 3.9 كم/س
2.0. أمامي	4.2 ميل/ساعة 6.8 كم/س
3.0. أمامي	7.4 ميل/ساعة 11.9 كم/س
1.0 خلفي	2.9 ميل/ساعة 4.7 كم/س
2.0 خلفي	5.2 ميل/ساعة 8.4 كم/س
3.0 خلفي	9.1 ميل/ساعة 14.7 كم/س
النوع	ناقل حركة الطاقة الكوكبي الدوران ناقل حركة الطاقة الكوكبي الدوران

الشفرة - شبه عامة

سعة الشفرة (SAE J1265)	17.8 ياردة³ 13.6 متر³
عرض الشفرة (عند اللقم الطرفية)	172.3 بوصة 4376 مم
ارتفاع الشفرة	76.1 بوصة 1934 مم
عمق الحفر الأقصى	23.9 بوصة 606 مم
الخلوص الأرضي عند الرفع الكامل	56 بوصة 1422 مم
الحد الأقصى للإمالة	37 بوصة 940 مم
وزن الشفرة	10587 رطل 4802 كجم
*إجمالي الوزن التشغيلي (مع الشفرة والكسارة الأحادية الساق)**	108999 رطل 49441 كجم
ملاحظة	* يشمل الوزن التشغيلي الإجمالي: المكونات الهيدروليكية ذات الإمالة المفردة وسائل التبريد ومواد التشحيم وخزان الوقود الممتلئ وهيكل ROPS والكابينة FOPS ومداسات الجنزير ES مقاس 610 مم (24 بوصة) والمشغل ونوع الشفرة المشار إليهاوالكسارة الأحادية الساق. * يشمل الوزن التشغيلي الإجمالي: المكونات الهيدروليكية ذات الإمالة المفردة وسائل التبريد ومواد التشحيم وخزان الوقود الممتلئ وهيكل ROPS والكابينة FOPS ومداسات الجنزير ES مقاس 610 مم (24 بوصة) والمشغل ونوع الشفرة المشار إليهاوالكسارة الأحادية الساق.

الشفرة - عامة

سعة الشفرة (SAE J1265)	21.7 ياردة³ 16.6 متر³
عرض الشفرة (عند اللقم الطرفية)	183 بوصة 4648 مم
ارتفاع الشفرة	76.1 بوصة 1934 مم
عمق الحفر الأقصى	23.9 بوصة 606 مم
الخلوص الأرضي عند الرفع الكامل	56 بوصة 1422 مم
الحد الأقصى للإمالة	39.9 بوصة 1014 مم
وزن الشفرة	11744 رطل 5327 كجم
*إجمالي الوزن التشغيلي (مع الشفرة والكسارة الأحادية الساق)**	110156 رطل 49966 كجم
ملاحظة	* يشمل الوزن التشغيلي الإجمالي: المكونات الهيدروليكية ذات الإمالة المفردة وسائل التبريد ومواد التشحيم وخزان الوقود الممتلئ وهيكل ROPS والكابينة FOPS ومداسات الجنزير ES مقاس 610 مم (24 بوصة) والشفرة ونوع الكسارة المشار إليهما. * يشمل الوزن التشغيلي الإجمالي: المكونات الهيدروليكية ذات الإمالة المفردة وسائل التبريد ومواد التشحيم وخزان الوقود الممتلئ وهيكل ROPS والكابينة FOPS ومداسات الجنزير ES مقاس 610 مم (24 بوصة) والشفرة ونوع الكسارة المشار إليهما.

الكسارة - أحادية الساق

*قوة الاختراق القصوى (ساق عمودية)**	35520 رطل 158 kN
الحد الأقصى للاختراق (الطرف القياسي)	48.5 بوصة 1231 مم
قوة الانتزاع	74637 رطل 332 kN
تم رفع الحد الأقصى للخلوص - تحت الحافة، مثبت في الفتحة السفلية	34.7 بوصة 882 مم
عدد الجرابات	1 1
الوزن	9464 رطل 4293 كجم
*إجمالي الوزن التشغيلي (مع الشفرة SU والكسارة المشار إليها)**	108999 رطل 49441 كجم
ملاحظة	* يشمل الوزن التشغيلي الإجمالي: المكونات الهيدروليكية ذات الإمالة المفردة وسائل التبريد ومواد التشحيم وخزان الوقود الممتلئ وهيكل ROPS والكابينة FOPS ومداسات الجنزير ES مقاس 610 مم (24 بوصة) والمشغل الشفرة SU ونوع الكسارة المشار إليها. * يشمل الوزن التشغيلي الإجمالي: المكونات الهيدروليكية ذات الإمالة المفردة وسائل التبريد ومواد التشحيم وخزان الوقود الممتلئ وهيكل ROPS والكابينة FOPS ومداسات الجنزير ES مقاس 610 مم (24 بوصة) والمشغل الشفرة SU ونوع الكسارة المشار إليها.

الكسارة - أحادية الساق، التكسير العميق

*قوة الاختراق القصوى (ساق عمودية)**	38667 رطل 172 kN
الحد الأقصى للاختراق (الطرف القياسي)	68 بوصة 1727 مم
قوة الانتزاع	74412 رطل 331 kN
تم رفع الحد الأقصى للخلوص - تحت الحافة، مثبت في الفتحة السفلية	32.2 بوصة 817 مم
عدد الجرابات	1 1
الوزن	9744 رطل 4420 كجم
*إجمالي الوزن التشغيلي (مع الشفرة SU والكسارة المشار إليها)**	109279 رطل 49568 كجم
ملاحظة	* يشمل الوزن التشغيلي الإجمالي: المكونات الهيدروليكية ذات الإمالة المفردة وسائل التبريد ومواد التشحيم وخزان الوقود الممتلئ وهيكل ROPS والكابينة FOPS ومداسات الجنزير ES مقاس 610 مم (24 بوصة) والمشغل الشفرة SU ونوع الكسارة المشار إليها. * يشمل الوزن التشغيلي الإجمالي: المكونات الهيدروليكية ذات الإمالة المفردة وسائل التبريد ومواد التشحيم وخزان الوقود الممتلئ وهيكل ROPS والكابينة FOPS ومداسات الجنزير ES مقاس 610 مم (24 بوصة) والمشغل الشفرة SU ونوع الكسارة المشار إليها.

الكسارة - متعددة السيقان، متوازية الأضلاع وقابلة للتعديل

قوة الاختراق القصوى - ساق عمودية	34621 رطل 154 kN
الحد الأقصى للاختراق - الطرف القياسي	31.4 بوصة 798 مم
قوة الانتزاع - الكسارة المتعددة السيقان بسن واحدة	81156 رطل 361 kN
تم رفع الحد الأقصى للخلوص - تحت الحافة، مثبت في الفتحة السفلية	34.6 بوصة 879 مم
عدد الجرابات	3 3
الوزن	9156 رطل 4153 كجم
*إجمالي الوزن التشغيلي - مع الشفرة SU والكسارة**	108690 رطل 49301 كجم
ملاحظة	* يشمل الوزن التشغيلي الإجمالي: المكونات الهيدروليكية ذات الإمالة المفردة وسائل التبريد ومواد التشحيم وخزان الوقود الممتلئ وهيكل ROPS والكابينة FOPS ومداسات الجنزير ES مقاس 610 مم (24 بوصة) والمشغل الشفرة SU ونوع الكسارة المشار إليها. يشمل (1) ساق؛ أضف 347 كجم (765 رطلاً) لكل ساق إضافية. * يشمل الوزن التشغيلي الإجمالي: المكونات الهيدروليكية ذات الإمالة المفردة وسائل التبريد ومواد التشحيم وخزان الوقود الممتلئ وهيكل ROPS والكابينة FOPS ومداسات الجنزير ES مقاس 610 مم (24 بوصة) والمشغل الشفرة SU ونوع الكسارة المشار إليها. يشمل (1) ساق؛ أضف 347 كجم (765 رطلاً) لكل ساق إضافية.

الأبعاد (بالتقريب)

الخلوص الأرضي*	18.1 بوصة 459 مم
مقاس الجنزير	88.6 بوصة 2250 مم
العرض - بدون مرتكز الدوران - المداس القياسي	113 بوصة 2870 مم
العرض - عند مرتكز الدوران	130.3 بوصة 3310 مم
الارتفاع ـ كابينة هيكل الحماية من الأجسام المتساقطة (FOPS)*	150.4 بوصة 3820 مم
الارتفاع - قمة المدخنة*	152.6 بوصة 3876 مم
الارتفاع ـ هيكل الحماية من الانقلاب (ROPS)/المظلة*	157.5 بوصة 4000 مم
ارتفاع قضيب الجر (مركز الشوكة المفصلية) *	30 بوصة 763 مم
الطول - الجنزير على الأرض	136.6 بوصة 3470 مم
الطول الإجمالي - الجرار الأساسي	193.3 بوصة 4910 مم
الطول - الجرار الأساسي - مع قضيب الجر	206.4 بوصة 5242 مم
الطول - الجرار الأساسي - مع رافعة	218.3 بوصة 5545 مم
الطول - مع شفرة SU**	259.9 بوصة 6601 مم
الطول - مع الشفرة U	274.3 بوصة 6967 مم
الطول - مع الكسارة الأحادية الساق	257 بوصة 6529 مم
الطول - مع الكسارة المتعددة السيقان	257.4 بوصة 6538 مم
الطول الإجمالي - شفرة SU/كسارة SS	323.6 بوصة 8219 مم
ملاحظة (1)	* يشمل ارتفاع الحواف للأبعاد الإجمالية على الأسطح الصلبة. * يشمل ارتفاع الحواف للأبعاد الإجمالية على الأسطح الصلبة.

الرافعات

موديل الونش	PA 140VS PA 140VS
الوزن*	3950 رطل 1790 كجم
سعة الزيت	4 جالون (أمريكي) 15 لتر
زيادة طول الجرار	21.9 بوصة 557 مم
عرض الأسطوانة	12.6 بوصة 320 مم
قطر الكابل السلكي - الموصى به	1.13 بوصة 28 مم
قطر الكابل السلكي - الاختياري	1.25 قدم 32 مم
سعة الأسطوانة القصوى - طول الكابل الموصى به	257 بوصة 78 m
سعة الأسطوانة القصوى - طول الكابل الاختياري	204 قدم 62 m
حجم حلقة الكابل السلكي - القطر الخارجي	2.4 بوصة 60 مم
حجم حلقة كابل الأسلاك - الطول	2.8 بوصة 70 مم
ملاحظة	يشير الوزن الموضح إلى الرافعة الأساسية فقط. لا يشمل ترتيب التركيب أو ترتيب التحكم أو الزيت أو الحبل السلكي. مع ثقل الموازنة: 3700 كجم (8150 رطلاً). يشير الوزن الموضح إلى الرافعة الأساسية فقط. لا يشمل ترتيب التركيب أو ترتيب التحكم أو الزيت أو الحبل السلكي. مع ثقل الموازنة: 3700 كجم (8150 رطلاً).
ملاحظة (2)	سرعة متغيرة، ودفع هيدروليكي، ونظام فرملة مزدوج، ودليل إمرار ثلاثي البكرات. سرعة متغيرة، ودفع هيدروليكي، ونظام فرملة مزدوج، ودليل إمرار ثلاثي البكرات.

D9 GC المعدات القياسية

بيئة المشغل

كابينة لها هيكل الحماية من الانقلاب (ROPS)/هيكل الحماية من الأجسام المتساقطة (FOPS)، وعازلة للصوت

المبطئ والتحكم في الحاكم

قيود ذراع التحكم الهيدروليكي

الرؤية - مرايات الرؤية الخلفية

نظام المراقبة

الوصول إلى الكابينة - عتبات أذرع الدفع للشفرة ومقبض الإمساك

المسخن ومكيف الهواء

حزام مقعد قابل للسحب، بعرض 76 مم (3 بوصات)

المقعد - من القماش بنظام تعليق ميكانيكي

مسَّاحات النوافذ مع الغسل - منخفضة أو عالية أو متقطعة

زجاج الكابينة ـ لوح واحد مع نافذة منزلقة

مجموعة نقل الحركة

المحرك ـ مكافئ لمعيار وكالة حماية البيئة الأمريكية (EPA) من المستوى 1

فرامل القابض مع ذراعان مدمجتان للتوجيه والتحكم في الفرامل

المبرد اللاحق هواء إلى هواء

فلاتر الهواء - مع مؤشر الخدمة داخل الكابينة

الرادياتير - لوح قضيب ألومنيوم عالي الأداء

مروحة تبريد المحرك الهيدروليكي

ناقل الحركة Powershift - ثلاثي السرعات

المنظف الأولي — Strata™ لطرد الغبار من الكابينة

الدروع الحرارية

مضخة تحضير وقود - يدوية

فاصل الوقود والمياه

مجموعات الإدارة النهائية، كوكبية ثلاثية وثنائية الخفض

السوائل

التبريد - طويل العمر، قياسي (-37 درجة مئوية / -25 درجة فهرنهايت)

الهيكل السفلي

الهيكل السفلي من نوع التعليق

موجه للجنزير

موصل رئيسي ثنائي الأجزاء

بكرات ووحدات تباطؤ مشحمة مدى الحياة

أدوات ضبط هيدروليكية للجنزير

شريط الموازن - محامل طرفية المسامير مشحَّمة

المكونات الهيدروليكية

الإسقاط السريع

استشعار الحمل ورفع البلدوزر والإمالة

استشعار الحمل ورفع الكسارة والخطوة

كهربي

مولد التيار المتردد - 65 أمبير

البطاريات - 2 × 4، 200 أمبير/ساعة، 12 فولت

محول 12 فولت، 15 أمبير

عزل البطارية

تنبيه الرجوع للخلف

المصابيح - هالوجين - 6 مواضع

الخدمة والصيانة

مصارف السوائل البيئية - جميع المقصورات

واقيات سفلية مفصلية

تتيح منافذ S•O•منافذ S℠ لأخذ العينات

الكسارة CapSure™ غير المطرقية وواقيات السيقان

نقاط الإرساء (2)

8 أقفال أغطية للحماية من التخريب

الواقيات

واقٍ سفلي - المجموعة الكاملة

D9 GC المعدات الاختيارية

بيئة المشغل

المظلة المزوَّدة وحدها بهيكل الحماية من الانقلاب (ROPS)/هيكل الحماية من الأجسام المتساقطة (FOPS)

مكيف هواء - مكثف مثبت على الحاجز

التدفئة فقط

المقعد - من الفينيل بنظام تعليق ميكانيكي

المقعد - قماشي، تعليق هوائي

حاجب شمس خلفي

زجاج الكابينة - تغليف مزدوج الألواح

الكابينة - مطحنة الصلب - الزجاج الأحادي اللوحة مع مراوح مزيل الصقيع

مجموعة نقل الحركة

واقية قلب الرادياتير

مروحة تبريد المحرك الهيدروليكي - الرجوع للخلف بضغطة زر

مروحة تبريد مقاومة للتآكل

المنظف الأولي - التوربينات

منظف أولي - توربيني مزوَّد بمصفاة

نظام التشحيم المسبق لزيت المحرك

مساعد بدء التشغيل، الأثير التلقائي

مسخن الوقود

مجموعات الإدارة النهائية - مزوَّدة بواقيات

مجموعة الإدارة النهائية - مطحنة الصلب

مجموعات الإدارة النهائية - الطقس البارد

السوائل

سائل التبريد - طويل العمر، للبيئات الباردة (-51 درجة مئوية / -60 درجة فهرنهايت)

حزمة التشحيم المحيطية العالية

حزمة تزييت للبيئات الباردة

حزمة تزييت مطحنة الصلب

الهيكل السفلي

ترتيب الهيكل السفلي - الكشط

ترتيب الهيكل السفلي - الطقس البارد

ترتيب الهيكل السفلي - مطحنة الصلب

واقيات مطاطية لوحدات التباطؤ

روابط الجنزير - Heavy Duty XL - DuraLink

مداس الجنزير - مضاد للتعبئة ومستدير التجويف

بكرة الحامل

بكرات الحامل - للطقس البارد

المكونات الهيدروليكية

جاذب سن الكسارة

جاذب سن الكسارة

خطوط أسطوانة الإمالة المحميَّة

شفرة البلدوزر ذات الإمالة المزدوجة

كهربي

مولد التيار المتردد - 95 أمبير

البطاريات - 200 × 4، 200 أمبير/ساعة، 12 فولت

محول 12 فولت، 20 أمبير

المصابيح - هالوجين - 10 مواضع

المصابيح - LED - 10 مواضع

ضوء - وامض تحذيري

نظام Product Link™ الخلوي

نظام Product Link، وضع مزدوج (قمر صناعي/خلوي)

الخدمة والصيانة

تغيير الزيت عالي السرعة - المحرك وناقل الحركة

التعبئة السريعة للوقود من مستوى الأرض

باب الوصول السريع المفصلي على واقي الرادياتير من الجانب الأيمن

مجموعة الخطوة، منصة مزدوجة على جانبي واقي الرادياتير

ملحقات خلفية

الكسارة - أحادية الساق

الكسارة - أحادية الساق مع وحدة سحب مسمار

الكسارة - أحادية الساق وعميقة

الكسارة - متعددة السيقان (ثلاث سيقان)

الكسارة - متعدد السيقان (مطحنة الصلب)

ثقل موازنة

الرافعة

قضيب الجر

إمكانية تركيب كسارة

الشفرات

شبه عامة (13.6 مترًا مكعبًا/17.8 ياردة مكعبة)

شبه عامة للكشط (13.6 مترًا مكعبًا/17.8 ياردة مكعبة)

عامة (16.6 مترًا مكعبًا/21.7 ياردة مكعبة)

عامة للكشط (16.6 مترًا مكعبًا/21.7 ياردة مكعبة)

لوحة دفع شبه عامة (13.6 مترًا مكعبًا/17.8 ياردة مكعبة)

الفحم (36.8 مترًا مكعبًا/ 48.2 ياردة مكعبة)
- لا تتوفر بعض الشفرات إلا من خلال أدوات العمل من Cat.
تتوفر الشفرتان SU للكشط وU للكشط بطلاء أسود على الجانب الخلفي.

الواقيات

الحماية - الوقود والخزان الهيدروليكي

واقٍ سفلي - المجموعة الكاملة، مانع للتسرب

واقٍ سفلي - المجموعة الجزئية

الواقي السفلي - مجموعة كاملة، ثقل الموازنة الأمامي

خطوط أسطوانة الإمالة - محميَّة

الترتيبات الخاصة

الصحراء

مصنع الفولاذ

البيئات الباردة

مقاومة التآكل - الطلاء وحماية الموصلات الكهربائية

مواصفات المنتج لـ D9 GC

تنزيل طباعة

المحرك

موديل المحرك	Cat® 3408C Cat® 3408C
صافي القدرة - SAE J1349/ISO 9249	412 حصان 308 كيلووات
التجويف	5.4 بوصة³ 137 مم
الشوط	6 بوصة³ 152 مم
الإزاحة	1099 بوصة³ 18 لتر
قوة المحرك - الإجمالي وفقًا لمعايير SAE J1995*	443 حصان 330 كيلووات
قدرة المحرك - ISO 14396	437 حصان 326 كيلووات
الانبعاثات	معايير مكافئة لمعايير وكالة حماية البيئة (EPA) الأمريكية من المستوى 1 معايير مكافئة لمعايير وكالة حماية البيئة (EPA) الأمريكية من المستوى 1
ملاحظة (1)	تنطبق جميع تقييمات المحرك عند 1900 دورة في الدقيقة. تنطبق جميع تقييمات المحرك عند 1900 دورة في الدقيقة.
ملاحظة (2)	لا يلزم خفض القدرة حتى ارتفاع 2250 م (7381 قدمًا). لا يلزم خفض القدرة حتى ارتفاع 2250 م (7381 قدمًا).

الأوزان

الوزن التشغيلي	108999 رطل 49441 كجم
وزن الشحن	83167 رطل 37724 كجم
ملاحظة (1)	يشتمل وزن D9 التشغيلي على أدوات التحكم الهيدروليكية وأسطوانة إمالة الشفرة وسائل التبريد ومواد التشحيم وخزان الوقود الممتلئ وهياكل الحماية من الانقلاب (ROPS) ، وكابينة الحماية من الأجسام المتساقطة (FOPS)، وشفرة SU، والكسارة الأحادية الساق، ومداسات المحرك ES 610 مم (24 بوصة) والمشغِّل. يشتمل وزن D9 التشغيلي على أدوات التحكم الهيدروليكية وأسطوانة إمالة الشفرة وسائل التبريد ومواد التشحيم وخزان الوقود الممتلئ وهياكل الحماية من الانقلاب (ROPS) ، وكابينة الحماية من الأجسام المتساقطة (FOPS)، وشفرة SU، والكسارة الأحادية الساق، ومداسات المحرك ES 610 مم (24 بوصة) والمشغِّل.
ملاحظة (2)	يشمل وزن D9 عند الشحن هيكل الماكينة الأساسي مع الكابينة والعمود المحوري وإطارات البكرات والجنزير وهياكل الحماية من الانقلاب (ROPS). يشمل وزن D9 عند الشحن هيكل الماكينة الأساسي مع الكابينة والعمود المحوري وإطارات البكرات والجنزير وهياكل الحماية من الانقلاب (ROPS).

الهيكل السفلي

نوع المداس	الخدمة الفائقة الخدمة الفائقة
العرض - المداس	24 بوصة 610 مم
المداسات/الجانب	43 43
ارتفاع الحافة	3.3 بوصة 84 مم
الخطوة	9.4 بوصة 240 مم
الخلوص الأرضي	18.1 بوصة 459 مم
مقاس الجنزير	88.6 بوصة 2250 مم
الطول - الجنزير على الأرض	136.6 بوصة 3470 مم
منطقة ملامسة الأرض	45.6 ft² 4.23 m²
بكرات الجنزير/الجانب	8 8
عدد بكرات الحامل	1 لكل جانب (اختياري) 1 لكل جانب (اختياري)

التوجيه والفرامل

نوع التوجيه	القابض/الفرامل القابض/الفرامل
نوع الفرامل	قرص رطب مزود بزنبرك قرص رطب مزود بزنبرك
قطر الفرامل	15.5 بوصة 393.7 مم
عدد الفرامل	8 8
نوع القابض التوجيهي	القرص الرطب المطبق بالضغط القرص الرطب المطبق بالضغط
قطر قرص القابض التوجيهي	15.5 بوصة 393.7 مم
عدد أقراص القابض التوجيهي	6 6

المعايير

هيكل الحماية من الانقلاب (ROPS)	يفي هيكل الحماية من الانقلاب (ROPS) الذي توفره Caterpillar للماكينة بمعايير ISO 3471:2008 الخاصة بهيكل الحماية من الانقلاب (ROPS). يفي هيكل الحماية من الانقلاب (ROPS) الذي توفره Caterpillar للماكينة بمعايير ISO 3471:2008 الخاصة بهيكل الحماية من الانقلاب (ROPS).
الصوت (2)	في حال التجهيز بتلك الشهادة، يتم استخدام ملصقها للتحقق من شهادة الصوت البيئي للآلة وفقًا لمتطلبات "اللائحة الفنية للإشعاع الضجيج في البيئة" لأوكرانيا. وتشير القيمة المدرجة على الملصق إلى مستوى طاقة الصوت الخارجي المضمون (LWA) البالغ 115 ديسيبل في وقت التصنيع للظروف المحددة. في حال التجهيز بتلك الشهادة، يتم استخدام ملصقها للتحقق من شهادة الصوت البيئي للآلة وفقًا لمتطلبات "اللائحة الفنية للإشعاع الضجيج في البيئة" لأوكرانيا. وتشير القيمة المدرجة على الملصق إلى مستوى طاقة الصوت الخارجي المضمون (LWA) البالغ 115 ديسيبل في وقت التصنيع للظروف المحددة.
هيكل الحماية من الأجسام المتساقطة (FOPS)	هيكل الحماية من المواد المتساقطة (FOPS) يفي بمعايير ISO 3449:2005 من المستوى II. هيكل الحماية من المواد المتساقطة (FOPS) يفي بمعايير ISO 3449:2005 من المستوى II.
الصوت	يبلغ مستوى ضغط الصوت الديناميكي المعلن عند المشغل 85 ديسيبل (A) عند استخدام المعيار "ISO 6396:2008" لقياس القيمة لكابينة مغلقة. تم إجراء القياس عند نسبة 100% من السرعة القصوى لمروحة تبريد المحرك. تم تركيب الكابينة وصيانتها بشكل سليم. تم إجراء القياسات فيما كانت أبواب الكابينة ونوافذها مغلقة. يبلغ مستوى ضغط الصوت الديناميكي المعلن عند المشغل 85 ديسيبل (A) عند استخدام المعيار "ISO 6396:2008" لقياس القيمة لكابينة مغلقة. تم إجراء القياس عند نسبة 100% من السرعة القصوى لمروحة تبريد المحرك. تم تركيب الكابينة وصيانتها بشكل سليم. تم إجراء القياسات فيما كانت أبواب الكابينة ونوافذها مغلقة.
الصوت (1)	قد يلزم حماية السمع عند تشغيل الماكينة مع فتح محطة المشغل لفترات طويلة أو في بيئة صاخبة. قد يكون من الضروري حماية السمع عند تشغيل الماكينة مع كابينة لم تتلق الصيانة الملائمة، أو عندما تكون الأبواب والنوافذ مفتوحة لفترات طويلة، أو أثناء العمل في بيئة صاخبة. قد يلزم حماية السمع عند تشغيل الماكينة مع فتح محطة المشغل لفترات طويلة أو في بيئة صاخبة. قد يكون من الضروري حماية السمع عند تشغيل الماكينة مع كابينة لم تتلق الصيانة الملائمة، أو عندما تكون الأبواب والنوافذ مفتوحة لفترات طويلة، أو أثناء العمل في بيئة صاخبة.
ملاحظة	الفرامل تفي بالمعيار ISO 10265. الفرامل تفي بالمعيار ISO 10265.

سعات السوائل

خزان الوقود (تعبئة البداية)	254 جالون (أمريكي) 963 لتر
خزان الوقود (الملء السريع)	248 جالون (أمريكي) 939 لتر
نظام التبريد	26 جالون (أمريكي) 99.8 لتر
علبة مرافق المحرك*	13 جالون (أمريكي) 48 لتر
مجموعة نقل الحركة	40 جالون (أمريكي) 150 لتر
مجموعة الإدارة النهائية (كل على حدة)	4 جالون (أمريكي) 15 لتر
إطارات البكرات (كل على حدة)	12 جالون (أمريكي) 45 لتر
زيت أعمدة محور الارتكاز	8 جالون (أمريكي) 30 لتر
خزان النظام الهيدروليكي	24 جالون (أمريكي) 89 لتر
ملاحظة	مع فلاتر زيت. مع فلاتر زيت.

أدوات تحكم هيدروليكية

نوع المضخة	نوع المكبس الموجَّه للحدافة نوع المكبس الموجَّه للحدافة
خرج المضخة - المعدة	62 جالون في الدقيقة 235 لتر/دقيقة
مضخة المروحة	19 جالون في الدقيقة 72 لتر/دقيقة
تدفق أسطوانة الإمالة - تدفق طرف القضيب	36 جالون في الدقيقة 137 لتر/دقيقة
تدفق أسطوانة الإمالة - تدفق طرف الرأس	44 جالون في الدقيقة 167 لتر/دقيقة
إعداد صمام تصريف أسطوانة الرفع	3800 لتر/دقيقة 26200 كيلو باسكال
إعداد صمام تصريف أسطوانة الإمالة	2799 رطل لكل بوصة مربعة 19300 كيلو باسكال
الكسارة - الرفع - إعداد صمام التصريف	3800 رطل لكل بوصة مربعة 26200 كيلو باسكال
الكسارة - الخطوة - إعداد صمام التصريف	3800 رطل لكل بوصة مربعة 26200 كيلو باسكال
ملاحظة (1)	تم قياس خرج مضخة المعدة عند 1900 دورة في الدقيقة و20 ألف كيلو باسكال (2900 رطل لكل بوصة مربعة). تم قياس خرج مضخة المعدة عند 1900 دورة في الدقيقة و20 ألف كيلو باسكال (2900 رطل لكل بوصة مربعة).
ملاحظة (2)	تم قياس خرج مضخة المروحة عند 1900 دورة في الدقيقة و17 ألف كيلو باسكال (2470 رطلاً لكل بوصة مربعة). تم قياس خرج مضخة المروحة عند 1900 دورة في الدقيقة و17 ألف كيلو باسكال (2470 رطلاً لكل بوصة مربعة).

ناقل الحركة

1.0. أمامي	2.4 ميل/ساعة 3.9 كم/س
2.0. أمامي	4.2 ميل/ساعة 6.8 كم/س
3.0. أمامي	7.4 ميل/ساعة 11.9 كم/س
1.0 خلفي	2.9 ميل/ساعة 4.7 كم/س
2.0 خلفي	5.2 ميل/ساعة 8.4 كم/س
3.0 خلفي	9.1 ميل/ساعة 14.7 كم/س
النوع	ناقل حركة الطاقة الكوكبي الدوران ناقل حركة الطاقة الكوكبي الدوران

الشفرة - شبه عامة

سعة الشفرة (SAE J1265)	17.8 ياردة³ 13.6 متر³
عرض الشفرة (عند اللقم الطرفية)	172.3 بوصة 4376 مم
ارتفاع الشفرة	76.1 بوصة 1934 مم
عمق الحفر الأقصى	23.9 بوصة 606 مم
الخلوص الأرضي عند الرفع الكامل	56 بوصة 1422 مم
الحد الأقصى للإمالة	37 بوصة 940 مم
وزن الشفرة	10587 رطل 4802 كجم
*إجمالي الوزن التشغيلي (مع الشفرة والكسارة الأحادية الساق)**	108999 رطل 49441 كجم
ملاحظة	* يشمل الوزن التشغيلي الإجمالي: المكونات الهيدروليكية ذات الإمالة المفردة وسائل التبريد ومواد التشحيم وخزان الوقود الممتلئ وهيكل ROPS والكابينة FOPS ومداسات الجنزير ES مقاس 610 مم (24 بوصة) والمشغل ونوع الشفرة المشار إليهاوالكسارة الأحادية الساق. * يشمل الوزن التشغيلي الإجمالي: المكونات الهيدروليكية ذات الإمالة المفردة وسائل التبريد ومواد التشحيم وخزان الوقود الممتلئ وهيكل ROPS والكابينة FOPS ومداسات الجنزير ES مقاس 610 مم (24 بوصة) والمشغل ونوع الشفرة المشار إليهاوالكسارة الأحادية الساق.

الشفرة - عامة

سعة الشفرة (SAE J1265)	21.7 ياردة³ 16.6 متر³
عرض الشفرة (عند اللقم الطرفية)	183 بوصة 4648 مم
ارتفاع الشفرة	76.1 بوصة 1934 مم
عمق الحفر الأقصى	23.9 بوصة 606 مم
الخلوص الأرضي عند الرفع الكامل	56 بوصة 1422 مم
الحد الأقصى للإمالة	39.9 بوصة 1014 مم
وزن الشفرة	11744 رطل 5327 كجم
*إجمالي الوزن التشغيلي (مع الشفرة والكسارة الأحادية الساق)**	110156 رطل 49966 كجم
ملاحظة	* يشمل الوزن التشغيلي الإجمالي: المكونات الهيدروليكية ذات الإمالة المفردة وسائل التبريد ومواد التشحيم وخزان الوقود الممتلئ وهيكل ROPS والكابينة FOPS ومداسات الجنزير ES مقاس 610 مم (24 بوصة) والشفرة ونوع الكسارة المشار إليهما. * يشمل الوزن التشغيلي الإجمالي: المكونات الهيدروليكية ذات الإمالة المفردة وسائل التبريد ومواد التشحيم وخزان الوقود الممتلئ وهيكل ROPS والكابينة FOPS ومداسات الجنزير ES مقاس 610 مم (24 بوصة) والشفرة ونوع الكسارة المشار إليهما.

الكسارة - أحادية الساق

*قوة الاختراق القصوى (ساق عمودية)**	35520 رطل 158 kN
الحد الأقصى للاختراق (الطرف القياسي)	48.5 بوصة 1231 مم
قوة الانتزاع	74637 رطل 332 kN
تم رفع الحد الأقصى للخلوص - تحت الحافة، مثبت في الفتحة السفلية	34.7 بوصة 882 مم
عدد الجرابات	1 1
الوزن	9464 رطل 4293 كجم
*إجمالي الوزن التشغيلي (مع الشفرة SU والكسارة المشار إليها)**	108999 رطل 49441 كجم
ملاحظة	* يشمل الوزن التشغيلي الإجمالي: المكونات الهيدروليكية ذات الإمالة المفردة وسائل التبريد ومواد التشحيم وخزان الوقود الممتلئ وهيكل ROPS والكابينة FOPS ومداسات الجنزير ES مقاس 610 مم (24 بوصة) والمشغل الشفرة SU ونوع الكسارة المشار إليها. * يشمل الوزن التشغيلي الإجمالي: المكونات الهيدروليكية ذات الإمالة المفردة وسائل التبريد ومواد التشحيم وخزان الوقود الممتلئ وهيكل ROPS والكابينة FOPS ومداسات الجنزير ES مقاس 610 مم (24 بوصة) والمشغل الشفرة SU ونوع الكسارة المشار إليها.

الكسارة - أحادية الساق، التكسير العميق

*قوة الاختراق القصوى (ساق عمودية)**	38667 رطل 172 kN
الحد الأقصى للاختراق (الطرف القياسي)	68 بوصة 1727 مم
قوة الانتزاع	74412 رطل 331 kN
تم رفع الحد الأقصى للخلوص - تحت الحافة، مثبت في الفتحة السفلية	32.2 بوصة 817 مم
عدد الجرابات	1 1
الوزن	9744 رطل 4420 كجم
*إجمالي الوزن التشغيلي (مع الشفرة SU والكسارة المشار إليها)**	109279 رطل 49568 كجم
ملاحظة	* يشمل الوزن التشغيلي الإجمالي: المكونات الهيدروليكية ذات الإمالة المفردة وسائل التبريد ومواد التشحيم وخزان الوقود الممتلئ وهيكل ROPS والكابينة FOPS ومداسات الجنزير ES مقاس 610 مم (24 بوصة) والمشغل الشفرة SU ونوع الكسارة المشار إليها. * يشمل الوزن التشغيلي الإجمالي: المكونات الهيدروليكية ذات الإمالة المفردة وسائل التبريد ومواد التشحيم وخزان الوقود الممتلئ وهيكل ROPS والكابينة FOPS ومداسات الجنزير ES مقاس 610 مم (24 بوصة) والمشغل الشفرة SU ونوع الكسارة المشار إليها.

الكسارة - متعددة السيقان، متوازية الأضلاع وقابلة للتعديل

قوة الاختراق القصوى - ساق عمودية	34621 رطل 154 kN
الحد الأقصى للاختراق - الطرف القياسي	31.4 بوصة 798 مم
قوة الانتزاع - الكسارة المتعددة السيقان بسن واحدة	81156 رطل 361 kN
تم رفع الحد الأقصى للخلوص - تحت الحافة، مثبت في الفتحة السفلية	34.6 بوصة 879 مم
عدد الجرابات	3 3
الوزن	9156 رطل 4153 كجم
*إجمالي الوزن التشغيلي - مع الشفرة SU والكسارة**	108690 رطل 49301 كجم
ملاحظة	* يشمل الوزن التشغيلي الإجمالي: المكونات الهيدروليكية ذات الإمالة المفردة وسائل التبريد ومواد التشحيم وخزان الوقود الممتلئ وهيكل ROPS والكابينة FOPS ومداسات الجنزير ES مقاس 610 مم (24 بوصة) والمشغل الشفرة SU ونوع الكسارة المشار إليها. يشمل (1) ساق؛ أضف 347 كجم (765 رطلاً) لكل ساق إضافية. * يشمل الوزن التشغيلي الإجمالي: المكونات الهيدروليكية ذات الإمالة المفردة وسائل التبريد ومواد التشحيم وخزان الوقود الممتلئ وهيكل ROPS والكابينة FOPS ومداسات الجنزير ES مقاس 610 مم (24 بوصة) والمشغل الشفرة SU ونوع الكسارة المشار إليها. يشمل (1) ساق؛ أضف 347 كجم (765 رطلاً) لكل ساق إضافية.

الأبعاد (بالتقريب)

الخلوص الأرضي*	18.1 بوصة 459 مم
مقاس الجنزير	88.6 بوصة 2250 مم
العرض - بدون مرتكز الدوران - المداس القياسي	113 بوصة 2870 مم
العرض - عند مرتكز الدوران	130.3 بوصة 3310 مم
الارتفاع ـ كابينة هيكل الحماية من الأجسام المتساقطة (FOPS)*	150.4 بوصة 3820 مم
الارتفاع - قمة المدخنة*	152.6 بوصة 3876 مم
الارتفاع ـ هيكل الحماية من الانقلاب (ROPS)/المظلة*	157.5 بوصة 4000 مم
ارتفاع قضيب الجر (مركز الشوكة المفصلية) *	30 بوصة 763 مم
الطول - الجنزير على الأرض	136.6 بوصة 3470 مم
الطول الإجمالي - الجرار الأساسي	193.3 بوصة 4910 مم
الطول - الجرار الأساسي - مع قضيب الجر	206.4 بوصة 5242 مم
الطول - الجرار الأساسي - مع رافعة	218.3 بوصة 5545 مم
الطول - مع شفرة SU**	259.9 بوصة 6601 مم
الطول - مع الشفرة U	274.3 بوصة 6967 مم
الطول - مع الكسارة الأحادية الساق	257 بوصة 6529 مم
الطول - مع الكسارة المتعددة السيقان	257.4 بوصة 6538 مم
الطول الإجمالي - شفرة SU/كسارة SS	323.6 بوصة 8219 مم
ملاحظة (1)	* يشمل ارتفاع الحواف للأبعاد الإجمالية على الأسطح الصلبة. * يشمل ارتفاع الحواف للأبعاد الإجمالية على الأسطح الصلبة.

الرافعات

موديل الونش	PA 140VS PA 140VS
الوزن*	3950 رطل 1790 كجم
سعة الزيت	4 جالون (أمريكي) 15 لتر
زيادة طول الجرار	21.9 بوصة 557 مم
عرض الأسطوانة	12.6 بوصة 320 مم
قطر الكابل السلكي - الموصى به	1.13 بوصة 28 مم
قطر الكابل السلكي - الاختياري	1.25 قدم 32 مم
سعة الأسطوانة القصوى - طول الكابل الموصى به	257 بوصة 78 m
سعة الأسطوانة القصوى - طول الكابل الاختياري	204 قدم 62 m
حجم حلقة الكابل السلكي - القطر الخارجي	2.4 بوصة 60 مم
حجم حلقة كابل الأسلاك - الطول	2.8 بوصة 70 مم
ملاحظة	يشير الوزن الموضح إلى الرافعة الأساسية فقط. لا يشمل ترتيب التركيب أو ترتيب التحكم أو الزيت أو الحبل السلكي. مع ثقل الموازنة: 3700 كجم (8150 رطلاً). يشير الوزن الموضح إلى الرافعة الأساسية فقط. لا يشمل ترتيب التركيب أو ترتيب التحكم أو الزيت أو الحبل السلكي. مع ثقل الموازنة: 3700 كجم (8150 رطلاً).
ملاحظة (2)	سرعة متغيرة، ودفع هيدروليكي، ونظام فرملة مزدوج، ودليل إمرار ثلاثي البكرات. سرعة متغيرة، ودفع هيدروليكي، ونظام فرملة مزدوج، ودليل إمرار ثلاثي البكرات.

D9 GC المعدات القياسية

طباعة

بيئة المشغل

كابينة لها هيكل الحماية من الانقلاب (ROPS)/هيكل الحماية من الأجسام المتساقطة (FOPS)، وعازلة للصوت

المبطئ والتحكم في الحاكم

قيود ذراع التحكم الهيدروليكي

الرؤية - مرايات الرؤية الخلفية

نظام المراقبة

الوصول إلى الكابينة - عتبات أذرع الدفع للشفرة ومقبض الإمساك

المسخن ومكيف الهواء

حزام مقعد قابل للسحب، بعرض 76 مم (3 بوصات)

المقعد - من القماش بنظام تعليق ميكانيكي

مسَّاحات النوافذ مع الغسل - منخفضة أو عالية أو متقطعة

زجاج الكابينة ـ لوح واحد مع نافذة منزلقة

مجموعة نقل الحركة

المحرك ـ مكافئ لمعيار وكالة حماية البيئة الأمريكية (EPA) من المستوى 1

فرامل القابض مع ذراعان مدمجتان للتوجيه والتحكم في الفرامل

المبرد اللاحق هواء إلى هواء

فلاتر الهواء - مع مؤشر الخدمة داخل الكابينة

الرادياتير - لوح قضيب ألومنيوم عالي الأداء

مروحة تبريد المحرك الهيدروليكي

ناقل الحركة Powershift - ثلاثي السرعات

المنظف الأولي — Strata™ لطرد الغبار من الكابينة

الدروع الحرارية

مضخة تحضير وقود - يدوية

فاصل الوقود والمياه

مجموعات الإدارة النهائية، كوكبية ثلاثية وثنائية الخفض

السوائل

التبريد - طويل العمر، قياسي (-37 درجة مئوية / -25 درجة فهرنهايت)

الهيكل السفلي

الهيكل السفلي من نوع التعليق

موجه للجنزير

موصل رئيسي ثنائي الأجزاء

بكرات ووحدات تباطؤ مشحمة مدى الحياة

أدوات ضبط هيدروليكية للجنزير

شريط الموازن - محامل طرفية المسامير مشحَّمة

المكونات الهيدروليكية

الإسقاط السريع

استشعار الحمل ورفع البلدوزر والإمالة

استشعار الحمل ورفع الكسارة والخطوة

كهربي

مولد التيار المتردد - 65 أمبير

البطاريات - 2 × 4، 200 أمبير/ساعة، 12 فولت

محول 12 فولت، 15 أمبير

عزل البطارية

تنبيه الرجوع للخلف

المصابيح - هالوجين - 6 مواضع

الخدمة والصيانة

مصارف السوائل البيئية - جميع المقصورات

واقيات سفلية مفصلية

تتيح منافذ S•O•منافذ S℠ لأخذ العينات

الكسارة CapSure™ غير المطرقية وواقيات السيقان

نقاط الإرساء (2)

8 أقفال أغطية للحماية من التخريب

الواقيات

واقٍ سفلي - المجموعة الكاملة

D9 GC المعدات الاختيارية

طباعة

بيئة المشغل

المظلة المزوَّدة وحدها بهيكل الحماية من الانقلاب (ROPS)/هيكل الحماية من الأجسام المتساقطة (FOPS)

مكيف هواء - مكثف مثبت على الحاجز

التدفئة فقط

المقعد - من الفينيل بنظام تعليق ميكانيكي

المقعد - قماشي، تعليق هوائي

حاجب شمس خلفي

زجاج الكابينة - تغليف مزدوج الألواح

الكابينة - مطحنة الصلب - الزجاج الأحادي اللوحة مع مراوح مزيل الصقيع

مجموعة نقل الحركة

واقية قلب الرادياتير

مروحة تبريد المحرك الهيدروليكي - الرجوع للخلف بضغطة زر

مروحة تبريد مقاومة للتآكل

المنظف الأولي - التوربينات

منظف أولي - توربيني مزوَّد بمصفاة

نظام التشحيم المسبق لزيت المحرك

مساعد بدء التشغيل، الأثير التلقائي

مسخن الوقود

مجموعات الإدارة النهائية - مزوَّدة بواقيات

مجموعة الإدارة النهائية - مطحنة الصلب

مجموعات الإدارة النهائية - الطقس البارد

السوائل

سائل التبريد - طويل العمر، للبيئات الباردة (-51 درجة مئوية / -60 درجة فهرنهايت)

حزمة التشحيم المحيطية العالية

حزمة تزييت للبيئات الباردة

حزمة تزييت مطحنة الصلب

الهيكل السفلي

ترتيب الهيكل السفلي - الكشط

ترتيب الهيكل السفلي - الطقس البارد

ترتيب الهيكل السفلي - مطحنة الصلب

واقيات مطاطية لوحدات التباطؤ

روابط الجنزير - Heavy Duty XL - DuraLink

مداس الجنزير - مضاد للتعبئة ومستدير التجويف

بكرة الحامل

بكرات الحامل - للطقس البارد

المكونات الهيدروليكية

جاذب سن الكسارة

جاذب سن الكسارة

خطوط أسطوانة الإمالة المحميَّة

شفرة البلدوزر ذات الإمالة المزدوجة

كهربي

مولد التيار المتردد - 95 أمبير

البطاريات - 200 × 4، 200 أمبير/ساعة، 12 فولت

محول 12 فولت، 20 أمبير

المصابيح - هالوجين - 10 مواضع

المصابيح - LED - 10 مواضع

ضوء - وامض تحذيري

نظام Product Link™ الخلوي

نظام Product Link، وضع مزدوج (قمر صناعي/خلوي)

الخدمة والصيانة

تغيير الزيت عالي السرعة - المحرك وناقل الحركة

التعبئة السريعة للوقود من مستوى الأرض

باب الوصول السريع المفصلي على واقي الرادياتير من الجانب الأيمن

مجموعة الخطوة، منصة مزدوجة على جانبي واقي الرادياتير

ملحقات خلفية

الكسارة - أحادية الساق

الكسارة - أحادية الساق مع وحدة سحب مسمار

الكسارة - أحادية الساق وعميقة

الكسارة - متعددة السيقان (ثلاث سيقان)

الكسارة - متعدد السيقان (مطحنة الصلب)

ثقل موازنة

الرافعة

قضيب الجر

إمكانية تركيب كسارة

الشفرات

شبه عامة (13.6 مترًا مكعبًا/17.8 ياردة مكعبة)

شبه عامة للكشط (13.6 مترًا مكعبًا/17.8 ياردة مكعبة)

عامة (16.6 مترًا مكعبًا/21.7 ياردة مكعبة)

عامة للكشط (16.6 مترًا مكعبًا/21.7 ياردة مكعبة)

لوحة دفع شبه عامة (13.6 مترًا مكعبًا/17.8 ياردة مكعبة)

الفحم (36.8 مترًا مكعبًا/ 48.2 ياردة مكعبة)
- لا تتوفر بعض الشفرات إلا من خلال أدوات العمل من Cat.
تتوفر الشفرتان SU للكشط وU للكشط بطلاء أسود على الجانب الخلفي.
