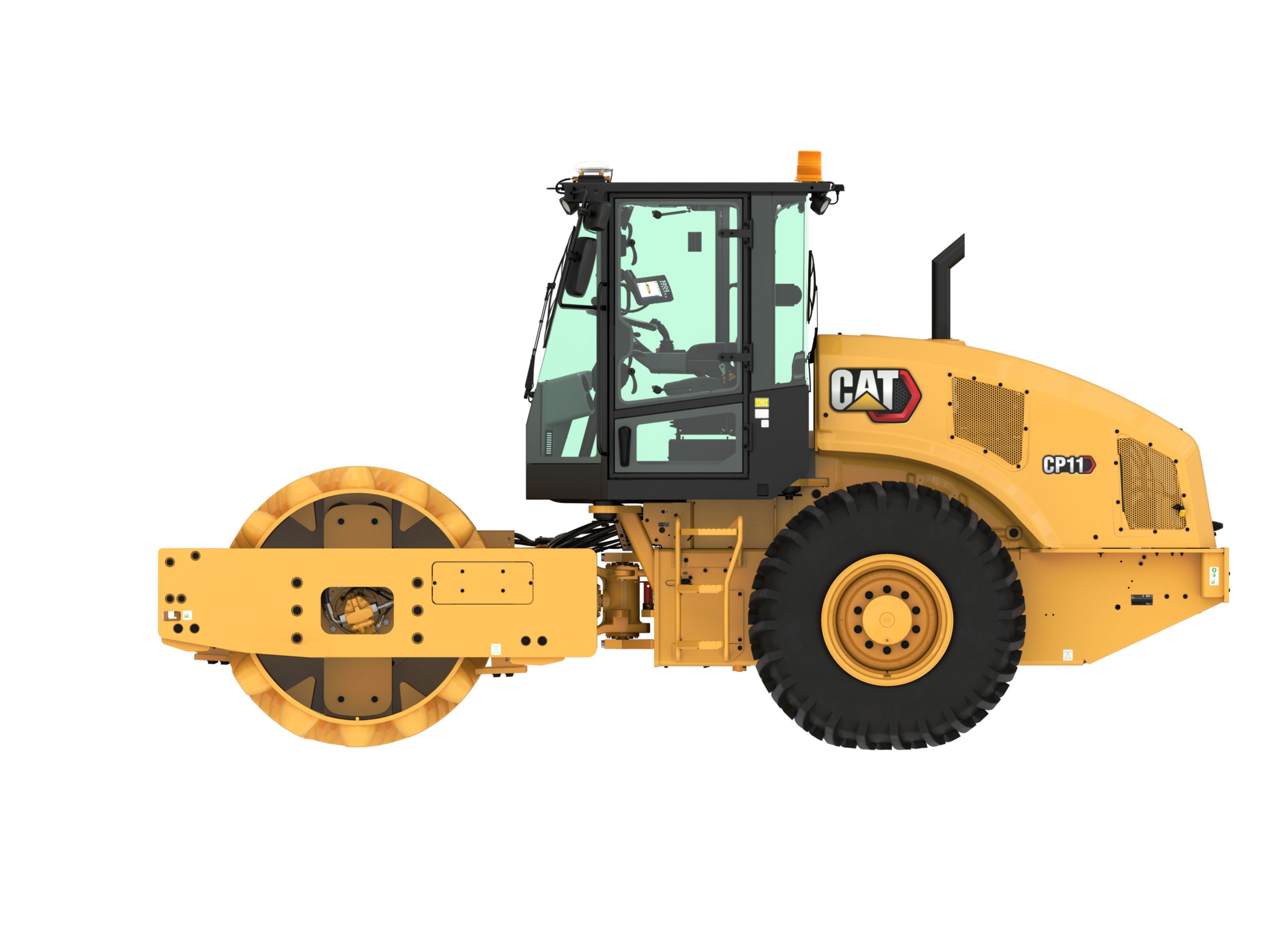

Compacteur de sol vibrant CP11

Compacteurs de sol vibrants CP11

Demander un devis Trouver concessionnaire

Spécifications clés

Poids en ordre de marche – avec cabine: 25095 lb; 11383 kg

Largeur de compactage: 84 in; 2134 mm

Puissance brute: 130.2 HP; 97.1 kW

CP11
Modifier le modèle

Vue d'ensemble

Productif. Fiable. Durable.

Le compacteur de sol vibrant CP11 Cat® comporte un tambour à pieds dameurs et convient parfaitement aux sols cohésifs et semi-cohésifs. Un système de propulsion fiable améliore la performance et l'efficacité, et les solutions de technologie de compactage vous aident à atteindre la densité cible plus rapidement.

Avantages

Coûts d'exploitation réduits

Le mode Éco, l'attelage sans entretien avec des roulements étanches à vie et les intervalles d'entretien prolongés aident à maintenir vos coûts d'exploitation et d'entretien à un niveau bas.

Augmentez l'efficacité avec la technologie de compactage

La technologie de mesure de compactage embarquée indique quand les spécifications sont atteintes, aidant à éliminer la conjecture, réduire les passages inutiles et minimiser les retouches.

Visibilité et confort exceptionnels

Une caméra arrière améliore la visibilité autour de la machine, et un siège pivotant avec des commandes intégrées et une console de direction inclinable fournissent un environnement de travail ergonomique.

Caractéristiques en un coup d'œil

Puissance efficace

Conçu autour du système de transmission à pompes jumelées qui fournit un débit dédié séparé au moteur d'entraînement de cylindre et au moteur de l'essieu arrière pour des performances en côte et une traction exceptionnelles en marche avant et en marche arrière.
Alimenté par un moteur C4.4 Cat® qui répond aux normes d'émission MAR-1 pour le Brésil, équivalentes aux normes EPA Tier 3 pour les États-Unis et Stage IIIA pour l'UE.
Le mode Éco limite le régime moteur, ce qui permet de réduire la consommation de carburant.
La minuterie de coupure de ralenti du moteur réduit la consommation de carburant et les temps de ralenti inutiles en arrêtant la machine après une période de ralenti prédéfinie.
Un ventilateur de refroidissement à vitesse variable fonctionne à la vitesse la moins élevée possible pour un refroidissement optimal

Performance de compactage exceptionnelle

Charges et amplitudes linéaires statiques élevées.
La conception exclusive du balourd assure une grande fiabilité, des performances régulières et un faible niveau de bruit.
La fonction de vibration automatique permet de garantir facilement un compactage homogène et de grande qualité.
L'option de fréquence variable offre une large gamme de fréquences pour aider à maximiser la performance de compactage.
La conception unique des pieds dameurs ovales permet une plus grande concentration du poids et une pénétration plus profonde pour un effort de compactage accru. Également disponible en version de pieds dameurs carrés.

Un environnement de travail sûr et confortable

Une caméra arrière disponible en option avec un grand écran tactile en couleur améliore la visibilité pour un contrôle et une sécurité plus complets du conducteur.
Le siège pivotant avec affichage LCD multifonction intégré et la console de commande se déplacent avec le conducteur.
Visibilité excellente, tant à l'avant qu'à l'arrière de la machine.
Faible niveau sonore et faibles vibrations pour un plus grand confort du conducteur et une meilleure productivité.
Les conducteurs sont protégés des intempéries par un toit ROPS/FOPS équipé de série d'un toit pare-soleil, d'un toit ROPS/FOPS en option ou d'une cabine ROPS/FOPS climatisée en option avec des fenêtres en verre articulées.

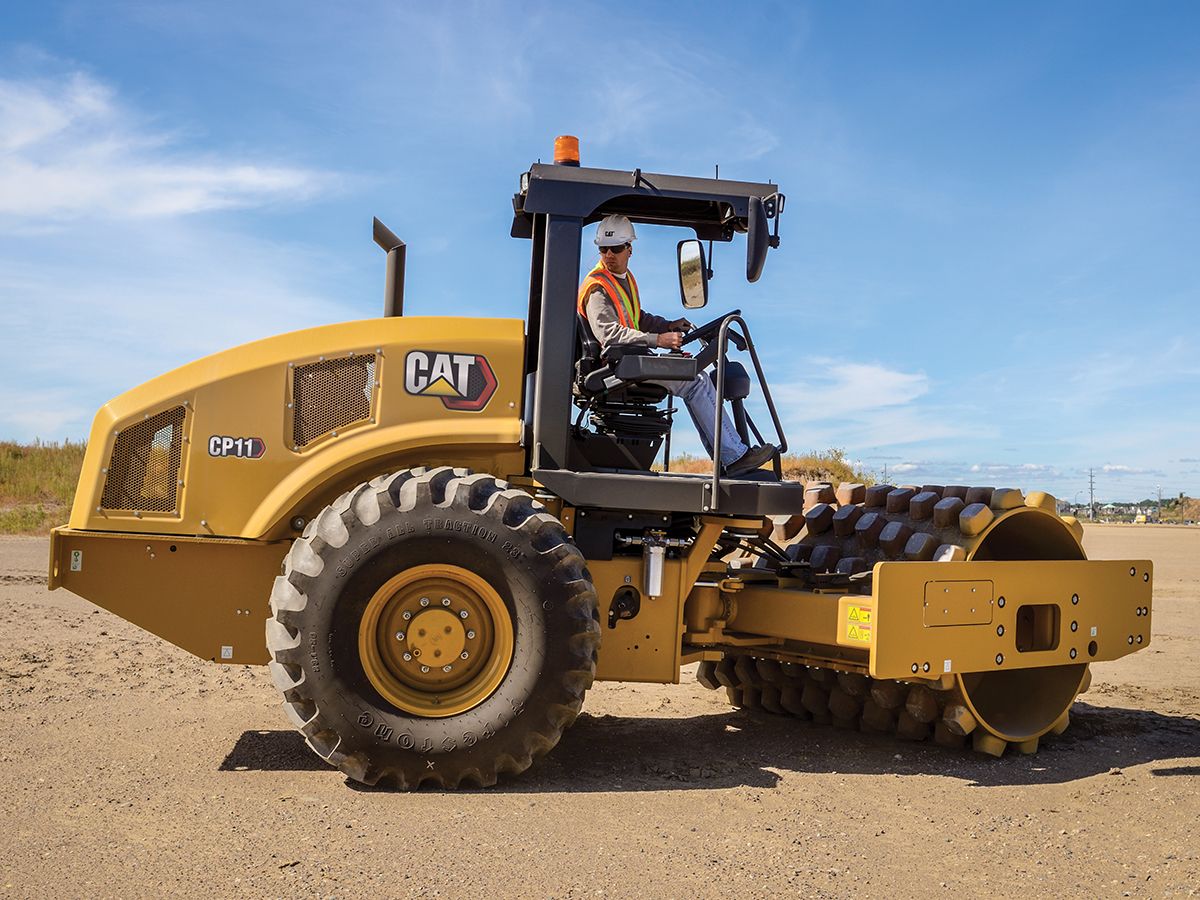

Améliorez la qualité et la productivité grâce à la technologie

La technologie Cat Compact en option vous permet d'atteindre vos objectifs de compactage plus rapidement, plus uniformément et en moins de passes, ce qui vous permet d'économiser du carburant et de réduire les coûts de reprise et de matériaux.
La puissance d'entraînement de la machine (MDP, Machine Drive Power) exclusive est une mesure basée sur l'énergie et peut être utilisée sur tous les types de sol.

Pratiquement sans entretien

Attelage sans entretien avec roulements étanches à vie.
Accès au niveau du sol au compartiment moteur et au module de refroidissement pour un entretien et un échantillonnage des fluides facile.
Surveillez l'état des fluides au moyen d'un prélèvement périodique d'échantillons afin de pouvoir prolonger les intervalles de vidange jusqu'à 500 heures pour l'huile moteur, 3 000 heures pour l'huile hydraulique et de carter de balourd et 12 000 heures pour le liquide de refroidissement.
Les intervalles d'entretien prolongés réduisent non seulement les immobilisations, mais diminuent également la quantité de fluide et de filtres remplacés au cours de la durée de vie de la machine.
VisionLink® rationalise la gestion de tout votre parc, quels que soient sa taille ou le fabricant de l'équipement*, en fournissant des informations sur les besoins d'entretien, les heures de fonctionnement des machines, la localisation, la consommation de carburant, le temps au ralenti, des codes de diagnostic et plus encore, via des tableaux de bord interactifs sur votre appareil mobile ou votre ordinateur de bureau. Vous pouvez ainsi prendre des décisions éclairées qui permettent de réduire les coûts, de simplifier l'entretien et d'améliorer la sécurité sur votre chantier.

* La disponibilité des champs des données peut varier selon le fabricant de l'équipement, elle est assurée par une interface de programmation d'application (API).

Le Moteur C4.4 Cat est conforme aux normes sur les émissions MAR-1 pour le Brésil, équivalant aux normes Tier 3 de l'EPA pour les États-Unis et Stage IIIA pour l'Union européenne.
Les moteurs Cat sont compatibles avec un carburant diesel mélangé avec des carburants à faible intensité en carbone* suivants, jusqu'au : biodiesel EMAG (fatty acid methyl ester, ester méthylique d'acide gras) 20 % ou diesel 100 % renouvelable, des carburants HVO (hydrogenated vegetable oil, huile végétale hydrogénée) et GTL (gas-to-liquid, gaz liquéfié). Veuillez consulter votre concessionnaire Cat ou la publication « Caterpillar Machine Fluids Recommendations » (SEBU6250) pour plus toute précision.
*Au niveau du tuyau d'échappement, les émissions de gaz à effet de serre des carburants à faible intensité de carbone sont quasiment identiques à celles des carburants traditionnels.
La formation d'un opérateur compétent est un investissement intéressant. Les conducteurs qualifiés contribuent à votre rentabilité en optimisant la productivité, en évitant les immobilisations coûteuses et en assurant la sécurité sur le chantier, ce qui peut contribuer à améliorer votre rendement énergétique et à réduire les émissions de gaz à effet de serre.
Les intervalles d'entretien prolongés réduisent non seulement les immobilisations, mais peuvent également diminuer la quantité de fluide et de filtres remplacés au cours de la durée de vie de la machine. Prolongez les intervalles de vidange jusqu'à 500 heures pour l'huile moteur, 3 000 heures pour l'huile hydraulique et de carter de balourd et 12 000 heures pour le liquide de refroidissement.
Performances et sécurité accrues grâce aux caméras équipées de série et disponibles en option, avec retour visible sur l'écran dans la cabine.
Les technologies Cat Compact vous permettent d'atteindre vos objectifs de compactage plus rapidement, de manière plus uniforme et en moins de passes en économisant du carburant et en réduisant les reprises et les coûts de matériel.
Les services de prélèvement périodique d'huile Cat (S•O•S℠) aident à révéler l'usure excessive, les fluides contaminés ou d'autres problèmes « invisibles » qui peuvent raccourcir la durée de vie des composants. Dans de nombreux cas, vous pouvez prolonger les intervalles de vidange d'huile et de liquide de refroidissement en appliquant la surveillance des liquides. Consultez votre concessionnaire Cat ou le guide d'utilisation et d'entretien de la machine pour plus d'informations.

Spécifications Équipement standard Options

Spécifications produit pour CP11

Moteur

Puissance brute	130.2 HP 97.1 kW
Puissance moteur – ISO 14396	129.4 HP 96.5 kW
Puissance nette – ISO 9249	114.4 HP 85.3 kW
Puissance nette - SAE J1349:2011	113 HP 84.3 kW
Nota (1)	La puissance nette annoncée est la puissance disponible au volant moteur lorsque celui-ci est équipé d'un ventilateur utilisé à vitesse maximale, d'un filtre à air et d'un alternateur. La puissance nette annoncée est la puissance disponible au volant moteur lorsque celui-ci est équipé d'un ventilateur utilisé à vitesse maximale, d'un filtre à air et d'un alternateur.
Modèle de moteur	C4.4 Cat® C4.4 Cat®
Émissions	Norme MAR-1 pour le Brésil équivalant aux normes Tier 3 de l'EPA pour les États-Unis et Stage IIIA pour l'Union européenne Norme MAR-1 pour le Brésil équivalant aux normes Tier 3 de l'EPA pour les États-Unis et Stage IIIA pour l'Union européenne
Course	5 in 127 mm
Alésage	4.1 in 105 mm

Poids

Poids en ordre de marche – avec cabine	25095 lb 11383 kg
Poids en ordre de marche – avec toit pare-soleil	23468 lb 10645 kg
Poids en ordre de marche - avec toit ROPS/FOPS	24652 lb 11182 kg
Poids – tambour avec cabine	14099 lb 6395 kg
Poids – tambour avec toit pare-soleil	13669 lb 6200 kg
Poids - tambour avec toit ROPS/FOPS	13894 lb 6302 kg
Nota (1)	Les poids en ordre de marche sont approximatifs et tiennent compte du plein des liquides et d'un poids de conducteur de 80 kg (176 lb). Les poids des cabines incluent le chauffage et la climatisation. Les poids en ordre de marche sont approximatifs et tiennent compte du plein des liquides et d'un poids de conducteur de 80 kg (176 lb). Les poids des cabines incluent le chauffage et la climatisation.

Système de vibration

Fréquence de vibration – standard	1830 VPM 30.5 Hz
Plage d'options de fréquences variables	23,3 à 30,5 Hz (1400 à 1830 vpm) 23,3 à 30,5 Hz (1400 à 1830 vpm)
Amplitude nominale – élevée	0.071 in 1.8 mm
Amplitude nominale – basse	0.035 in 0.88 mm
Force centrifuge – maximale	57757 lb 257 kN
Force centrifuge – minimale	28374 lb 126 kN

Dimensions

Largeur de compactage	84 in 2134 mm
Longueur hors tout	19.2 ft 5.9 m
Largeur hors tout	7.5 ft 2.3 m
Hauteur maximale	10.2 ft 3.1 m
Diamètre du cylindre - hors pieds dameurs	61 in 1550 mm
Empattement	9.5 ft 2.9 m

Caractéristiques de fonctionnement

Garde au sol	17.3 in 440 mm
Hauteur de passage de bordure	21.3 in 542 mm
Rayon de braquage – à l'intérieur du bord du cylindre	12.1 ft 3.7 m
Vitesse de translation – maximale	6.8 mile/h 11 km/h
Largeur du tambour	84 in 2134 mm

Contenances pour l'entretien

Contenance du réservoir de carburant	63.9 gal (US) 242 l
Circuit de refroidissement	7.8 gal (US) 29.4 l
Huile moteur - Avec filtre	2.5 gal (US) 9.5 l
Carters de balourds (combinés)	6.9 gal (US) 26 l
Essieu et réducteurs	4.8 gal (US) 18 l
Réservoir hydraulique	13.2 gal (US) 50 l

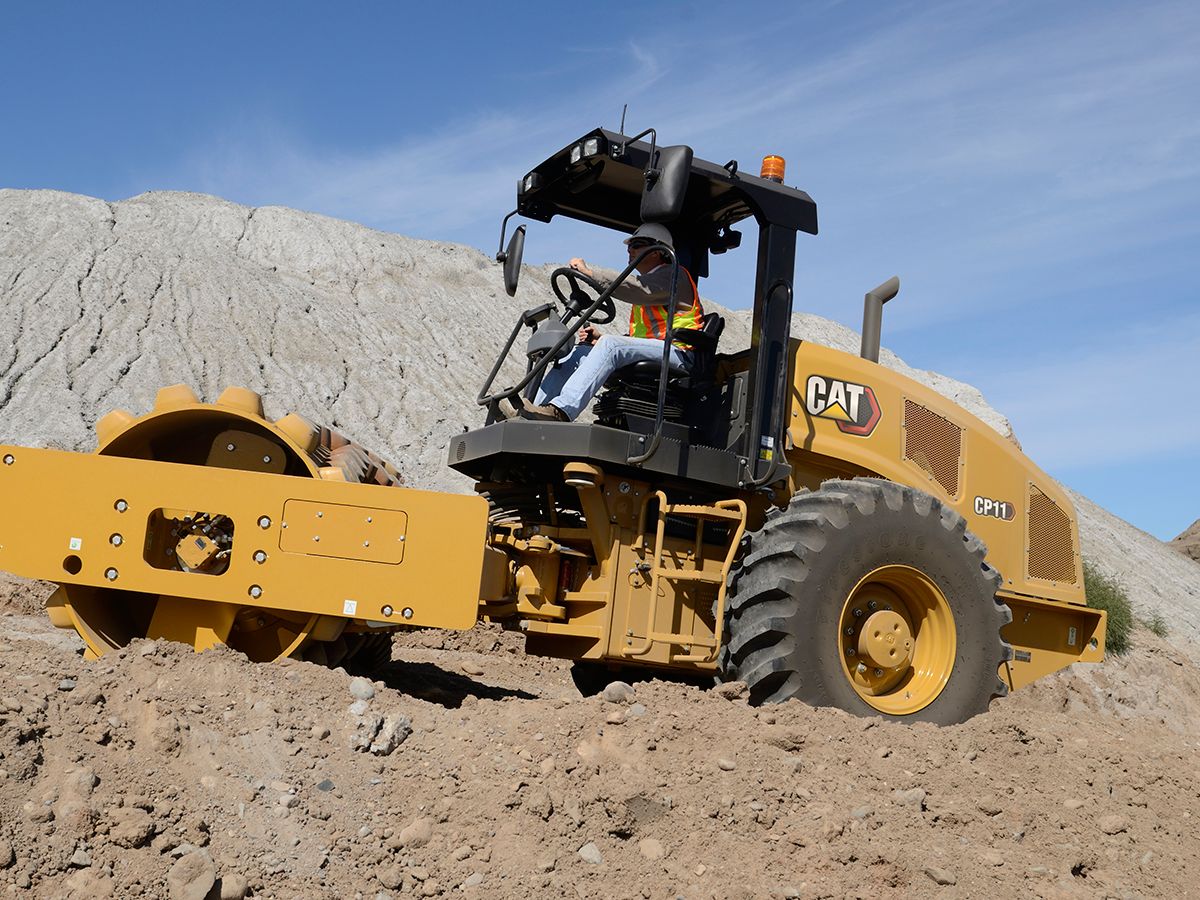

Durabilité

Recyclabilité

96% 96%

CP11 Équipement standard

NOTA

L'équipement standard et les options peuvent varier. Pour de plus amples informations, veuillez consulter votre concessionnaire Cat.

POSTE DE CONDUITE

Toit pare-soleil en acier avec mains courantes, tapis de sol, siège en vinyle

Siège réglable avec console intégrée

Affichage LCD avec protection antivandalisme verrouillable

Colonne de direction inclinable et réglable avec porte-gobelets intégrés

Système de caméra arrière avec affichage couleurs à écran tactile

Ceinture de sécurité haute visibilité de 50 mm (2 in)

Sortie électrique 12 volts

Klaxon, avertisseur de recul

SYSTÈME DE VIBRATION

Tambour à pieds dameurs - Ovales ou carrés

Carters de balourd étanches

Double amplitude, fréquence unique

Fonction de vibration automatique

Doubles décapeuses réglables en acier

SOLUTIONS TECHNOLOGIQUES

VisionLink®

GROUPE MOTOPROPULSEUR

Moteur C4.4 Cat®

Filtre à air à deux éléments

Contacteur de l'accélérateur à trois positions incluant le mode Éco

Pompes de transmission jumelées : une pour l'entraînement de cylindre, une pour l'essieu arrière

Filtre à carburant, séparateur d'eau, pompe d'amorçage, indicateur de niveau d'eau

Radiateur inclinable/refroidisseur d'huile hydraulique

Circuit de freinage double

Transmission hydrostatique à deux vitesses

Différentiel à glissement limité

ÉQUIPEMENT ÉLECTRIQUE

Circuit électrique 24 volts

Alternateur 85 A

Batterie avec capacité de démarrage à froid de 750 A

AUTRE

Capotage moteur verrouillable, réservoirs hydrauliques et à carburant

Jauges de niveau pour niveau d'huile hydraulique et niveau de liquide de refroidissement du radiateur

Valeurs de prélèvement d'échantillons S·O·S℠ : huile moteur, huile hydraulique et liquide de refroidissement

Projecteurs de travail halogènes (4)

CP11 Options

NOTA

L'équipement standard et les options peuvent varier. Pour de plus amples informations, veuillez consulter votre concessionnaire Cat.

POSTE DE CONDUITE

Toit ROPS/FOPS avec mains courantes, tapis de sol, siège en vinyle

Cabine ROPS/FOPS avec régulation de la température, siège en tissu, rétroviseurs extérieurs

Pare-soleil (cabine)

Pare-soleil déroulant (cabine)

SYSTÈME DE VIBRATION

Fréquence variable

SOLUTIONS TECHNOLOGIQUES

Mesure – Machine Drive Power (MDP)

GROUPE MOTOPROPULSEUR

Protecteur de transmission

AUTRE

Projecteurs de travail halogènes (8)

Gyrophare orange
