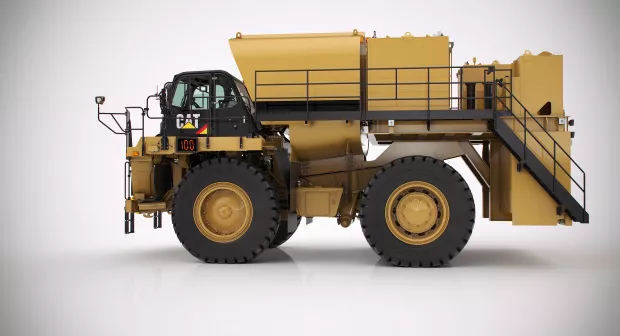

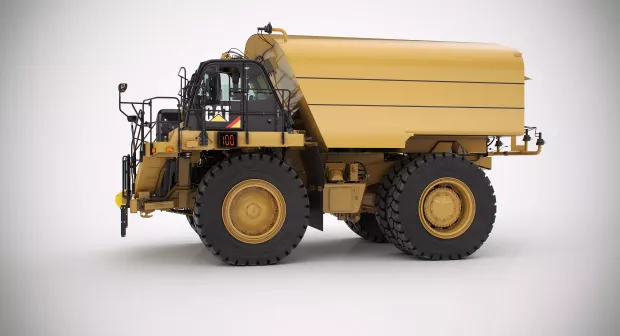

Le châssis nu du 777 (05) Cat bénéficie de la certification de tracteur ROPS (Rollover Protective Structure, cadre de protection en cas de retournement) supérieure requise pour les machines spécialisées, comme les camions-citernes, les tracteurs de halage et les camions-citernes de carburant/lubrifiant.

Châssis nu pour tombereaux de chantier Châssis nu pour 777 (05)

Demander un devis Trouver concessionnaire

Spécifications clés

Poids du châssis nu LRC sans vérin
109673 lb
49747 kg
Tracteur ROPS
121254 lb
55000 kg
Capacité nominale du réservoir d'eau
20000 US gal
75700 l

Vue d'ensemble

Une personnalisation adaptée à votre application.

Caterpillar propose des machines et des systèmes incomplets, en collaboration avec les concessionnaires Cat et les constructeurs d'origine (OEM, Original Equipment Manufacturer) afin de fournir des machines spécialisées pour des applications spécifiques. Les tombereaux à châssis nus peuvent être commandés avec ou sans vérins de levage et la plupart des options de produit sont identiques à celles des modèles de tombereau. En général, ces modèles bénéficient de la certification de tracteur ROPS (Rollover Protective Structure, cadre de protection en cas de retournement) supérieure requise pour les machines spécialisées, comme les camions-citernes, les tracteurs de halage et les camions-citernes de carburant/lubrifiant. Ces configurations de machine incomplète sont utilisées dans les applications de construction, de démolition, de traitement des déchets, de manutention, de carrières et d'exploitation minière.

Le système de distribution d'eau (WDS, Water Delivery System) Cat est un équipement disponible en option avec le châssis nu pour tombereau de chantier 777, et comprend des commandes en cabine installées en usine, un moteur et une pompe hydrauliques, une pompe à eau et des têtes de pulvérisation en acier inoxydable. Que votre objectif soit la limitation de la formation de poussière ou l'entretien des pistes, le système WDS (Water Delivery & Control System, système d'acheminement et de contrôle d'eau) Cat est conçu pour asperger le sol d'eau d'une manière contrôlée et intelligente. Le système automatisé simple à utiliser vous permet de vous concentrer sur des problèmes majeurs de sécurité comme la circulation, le personnel et l'état des routes. Vous constaterez également qu'en plus d'améliorer la sécurité, le système WDS Cat réduit les coûts d'entretien du tombereau, consomme peu d'eau et permet des économies de carburant considérables pour vous aider à améliorer vos résultats.

Spécifications produit pour Châssis nu pour 777 (05)

Modèle de moteur Cat® C32 Cat® C32
Puissance brute - SAE J1995 1026 HP 765 kW
Puissance nette nominale : SAEJ1349 953 HP 711 kW
Alésage 5.7 in 145 mm
Course 6.4 in 162 mm
Régime moteur nominal 1800 tr/min 1800 tr/min
Nombre de cylindres 12 12
Nota La puissance nette annoncée désigne la puissance disponible au volant lorsque le moteur est équipé d'un système d'admission d'air, d'un circuit d'échappement et d'un alternateur. La puissance nette annoncée désigne la puissance disponible au volant lorsque le moteur est équipé d'un système d'admission d'air, d'un circuit d'échappement et d'un alternateur.
Poids du châssis nu LRC sans vérin 109673 lb 49747 kg
Poids du châssis nu LRC avec vérin 113143 lb 51321 kg
Poids brut du véhicule LRC (cible) sans vérin 360147 lb 163360 kg
Poids brut du véhicule LRC (cible) avec vérin 360147 lb 163360 kg
Capacité nominale du réservoir d'eau 20000 US gal 75700 l
Tracteur ROPS 121254 lb 55000 kg
Marche avant - 1 6.8 mile/h 10.9 km/h
Marche avant – 2 9.2 mile/h 14.8 km/h
Marche avant – 3 12.6 mile/h 20.1 km/h
Marche avant 4 16.9 mile/h 27.1 km/h
Marche avant5 22.9 mile/h 36.8 km/h
Marche avant6 30.7 mile/h 49.4 km/h
Marche avant7 41.7 mile/h 67.1 km/h
Marche arrière 7.5 mile/h 12.1 km/h
Nota Vitesses de translation maximales avec pneus 27.00R49 (E4) de série. Vitesses de translation maximales avec pneus 27.00R49 (E4) de série.
Surface des freins, avant 432 in² 2787 cm²
Surface des freins, arrière 15828 in² 102116 cm²
Contenance du réservoir de carburant 300 US gal 1140 l
Circuit de refroidissement 56 US gal 212 l
Carter 30 US gal 115 l
Circuit de direction - Réservoir inclus 16 US gal 60 l
Différentiel - Réducteurs 59 US gal 222 l
Circuit de benne/frein 110 US gal 420 l
Convertisseur de couple - Système de transmission 33 US gal 125 l
Normes de direction ISO 5010:2019 ISO 5010:2019
Angle de braquage 30.5 ° 30.5 °
Rayon de braquage 83 ft 25.3 m
Braquage - Diamètre de dégagement 93.2 ft 28.4 m
Normes ROPS (Roll-Over Protective Structure, cadre de protection en cas de retournement) Le cadre de protection en cas de retournement (ROPS) de la cabine Caterpillar est conforme à la norme ISO 3471:2008 pour le conducteur et ISO 13459:2012 pour l'instructeur. Le cadre de protection en cas de retournement (ROPS) de la cabine Caterpillar est conforme à la norme ISO 3471:2008 pour le conducteur et ISO 13459:2012 pour l'instructeur.
Normes FOPS Le cadre de protection contre les chutes d'objets (FOPS) est conforme à la norme ISO 3449:2005 Niveau II pour le conducteur et ISO 13459:2012 Niveau II pour l'instructeur. Le cadre de protection contre les chutes d'objets (FOPS) est conforme à la norme ISO 3449:2005 Niveau II pour le conducteur et ISO 13459:2012 Niveau II pour l'instructeur.
Nota Le soudage sur le ROPS ou l'apport de modifications au ROPS peut annuler la certification ROPS. Veuillez contacter Caterpillar OEM Solutions si l'application nécessite un soudage sur le châssis de la machine. Le soudage sur le ROPS ou l'apport de modifications au ROPS peut annuler la certification ROPS. Veuillez contacter Caterpillar OEM Solutions si l'application nécessite un soudage sur le châssis de la machine.

Châssis nu pour 777 (05) Équipement standard

Pour plus d'informations sur le châssis nu de série et les options, consultez les informations sur le tombereau de chantier 777. Pour obtenir plus d'informations sur les options de châssis nu du 777, veuillez contacter l'équipe Caterpillar OEM Solutions à l'adresse : oem_solutions@cat.com.

NOTA

  • L'équipement standard et les options peuvent varier. Pour de plus amples informations, veuillez consulter votre concessionnaire Cat.

GROUPE MOTOPROPULSEUR

  • Moteur diesel C32B Cat
  • Pompe électrique d'amorçage de carburant automatique
  • Compatibilité biodiesel, B30
  • Moteur de desserrage des freins (remorquage)
  • Freins à commande hydraulique avec freins multidisques refroidis par huile (arrière) et freins avant à disques (avant), à commande hydraulique et relâchement par ressort
  • Transmission Cat : Powershift à trains planétaires 7F/1R, commande ECPC, logiciel APECS, sélection de rapport maximal /vitesse programmable, neutralisation de changement de vitesse avec benne relevée, gestion des changements de direction, dispositif antidémarrage, verrouillage de point mort, limiteur de passage en marche arrière, neutralisation de marche arrière avec benne relevée, déplacement en 2e vitesse, gestion du couple en fonction des changements de rapports et passage des rapports à mi-accélération
  • Mode économie/mode économie adaptatif
  • Frein d'urgence/frein de stationnement, actionné par ressort, à relâchement hydraulique
  • Protection contre les surrégimes moteur
  • Commande de ralentisseur – manuelle
  • Séparateur eau/carburant
  • Éclairage à diode du système d'accès
  • Alternateur, 150A
  • Prise de démarrage auxiliaire avec câbles volants
  • Avertisseur de recul
  • Feux de recul, à diodes
  • Clignotant/feux de détresse, projecteurs à diodes
  • Circuit électrique, 10A, convertisseur 24V à 12V

ÉQUIPEMENT ÉLECTRIQUE

  • Quatre batteries, 12V, 190Ah
  • Coupe-batterie au niveau du sol
  • Contacteur d'arrêt du moteur au niveau du sol
  • Phares avec gradateur, à diodes
  • Lampes d'accueil côté conducteur, à diodes
  • Feux stop et arrière, à diodes
  • Contacteur, neutralisation du moteur
  • Contacteur, neutralisation machine
  • Deux moteurs de démarreur
  • Projecteurs de travail, DEL

POSTE DE CONDUITE

  • Advisor, écran tactile
  • Cendrier
  • Crochet à vêtements
  • Combinaison passage de rapport/vérin/levier frein de stationnement
  • Porte-gobelet/bouteille
  • Port de connexion pour diagnostic
  • Klaxon électrique
  • Chauffage/ventilation/climatisation
  • Affichage à cristaux liquides (LCD), bloc d'indicateurs: température de l'huile de frein, température de l'huile de transmission, température du liquide de refroidissement moteur, compteur d'entretien, compte-tours, jauge de niveau de carburant, indicateur de vitesse
  • Lève-vitre électrique côté gauche
  • Rétroviseurs, gauche et droit
  • Prééquipement radio
  • Porte de visite sur le côté droit
  • Cabine ROPS/FOPS
  • Siège instructeur avec ceinture de sécurité sous-abdominale
  • Siège: conducteur entièrement réglable, à suspension pneumatique, ceinture 4 points avec rappel
  • Compartiment de rangement
  • Pare-soleil
  • Contacteurs: verrouillage de l'accélérateur, essuie-glaces/lave-glaces, feux de détresse, phares, direction auxiliaire, réglage éclairage arrière, marche/arrêt AC, recharge, mode économie, ampoule sortie, déconnexion Product Link™
  • Volant de direction télescopique, inclinable

AUTRES ÉQUIPEMENTS

  • Indicateur de benne abaissée
  • Groupe de montage de benne
  • Goupille de sécurité de benne
  • Blindage de transmission
  • Protection du carter moteur
  • Système benne à diffusion de chaleur
  • Liquide de refroidissement longue durée, -35°C (-30°F)
  • Graisseurs au niveau du sol
  • Suspension hydropneumatique
  • Compteur de charges
  • Chasse-pierres
  • Œilletons d'arrimage/crochet de remorquage
  • Cadenas antivandalisme

PRODUITS TECHNOLOGIQUES CAT

  • Product Link™

Châssis nu pour 777 (05) Options

NOTA

  • L'équipement standard et les options peuvent varier. Pour de plus amples informations, veuillez consulter votre concessionnaire Cat.

GROUPE MOTOPROPULSEUR

  • Frein à disques refroidi par huile
  • Système de commande de traction
  • Commande de ralentisseur – automatique

ÉQUIPEMENT ÉLECTRIQUE

  • Avertisseur de recul sonore et visuel
  • Feu antibrouillard
  • Système de gestion des informations vitales (VIMS™)

POSTE DE CONDUITE

  • Rétroviseur chauffant

AUTRES ÉQUIPEMENTS

  • Système de lubrification automatique (27kg/40kg)
  • Système de lubrification groupé
  • Ensemble de démarrage par temps froid :
  • Silencieux d'échappement
  • Cales de roues
  • Système de remplissage rapide des fluides
  • Dispositif de remplissage rapide de carburant
  • Extincteur
  • Dispositif de vidange d'huile moteur ultra-rapide
  • Orifice de puissance hydraulique

PRODUITS TECHNOLOGIQUES CAT

  • Système Cat Detect
  • Système de caméra
  • Système de gestion de production du tombereau (Truck Production Management System, TPMS)

SYSTÈME D'ALIMENTATION EN EAU CAT (WDS)

  • Commandes : installées en usine et intégrées à la cabine
  • Moniteur de système d'arrosage : intégré à la cabine, configurations de pulvérisation programmables, messages de diagnostic automatiques
  • Entraînement de la pompe hydraulique variable : 1 200 gpm à des vitesses comprises entre 3 et 25 mph avec arrêt automatique et démarrage en douceur
  • Têtes de pulvérisation en acier inoxydable : aucun entretien, une conception brevetée qui résiste à la corrosion
  • Circuit de refroidissement hydraulique indépendant : réduit la surchauffe
  • Canon à eau : commandé hydrauliquement, manipulateur intégré avec commandes en cabine, buses en option
  • Pièces et entretien disponibles via le réseau mondial de concessionnaires Cat
