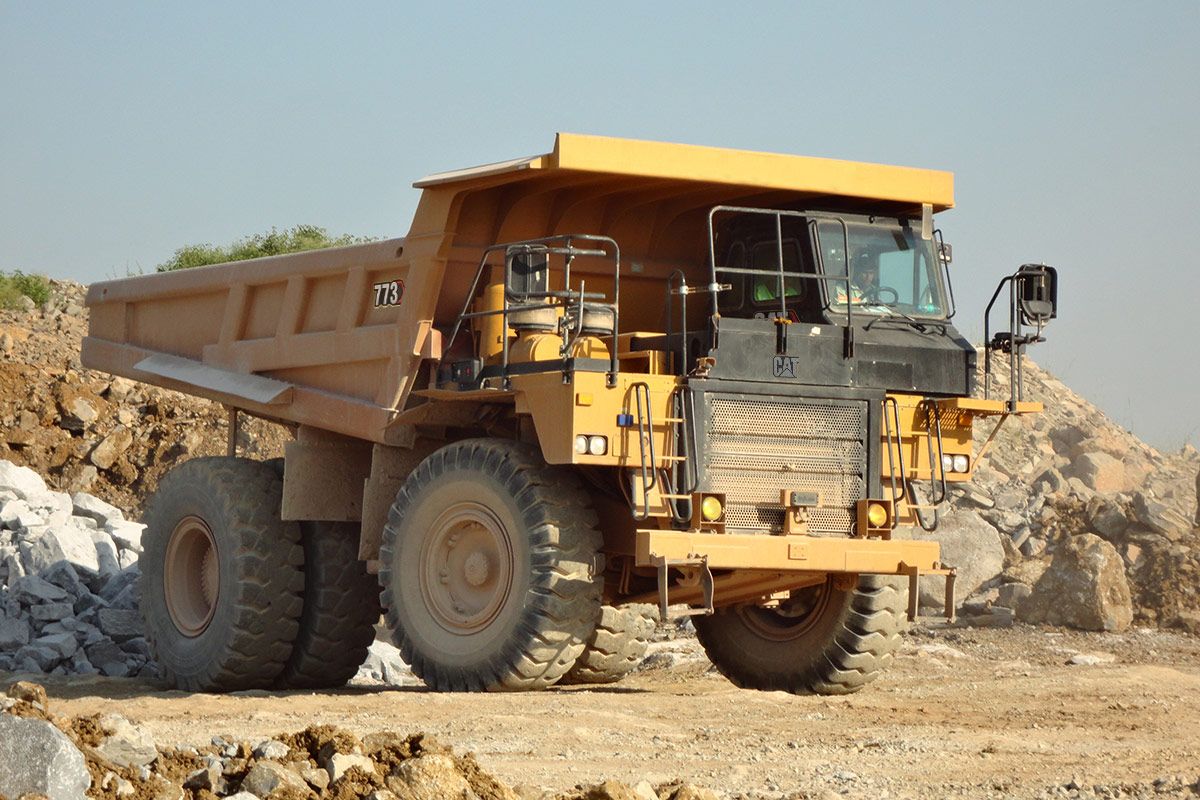

Внедорожный самосвал Cat 773 (05) обеспечивает революционную производительность.

Внедорожные самосвалы 773 (05)

Найти дилера

Ключевые характеристики

Номинальный класс грузоподъемности (100%)
65.2 т (США)
59.1 т
Модель двигателя
Cat® 3412E
Cat® 3412E
Максимальная скорость с грузом
42.1 миля/ч
67.8 км/ч

Обзор

Новое представление о производительности

Увеличьте время бесперебойной работы, эффективность и безопасность на рабочей площадке с помощью производительного и надежного внедорожного самосвала Cat® 773. Он оснащен мощным двигателем Cat 3412E с воздухо-воздушным охладителем и насосом-форсункой с электронным управлением и гидравлическим приводом (HEUI™) для экономии топлива. Отличаясь непревзойденной надежностью и долговечностью, а также длительным временем бесперебойной работы, модель 773 отлично подойдет для ваших задач.

Преимущества

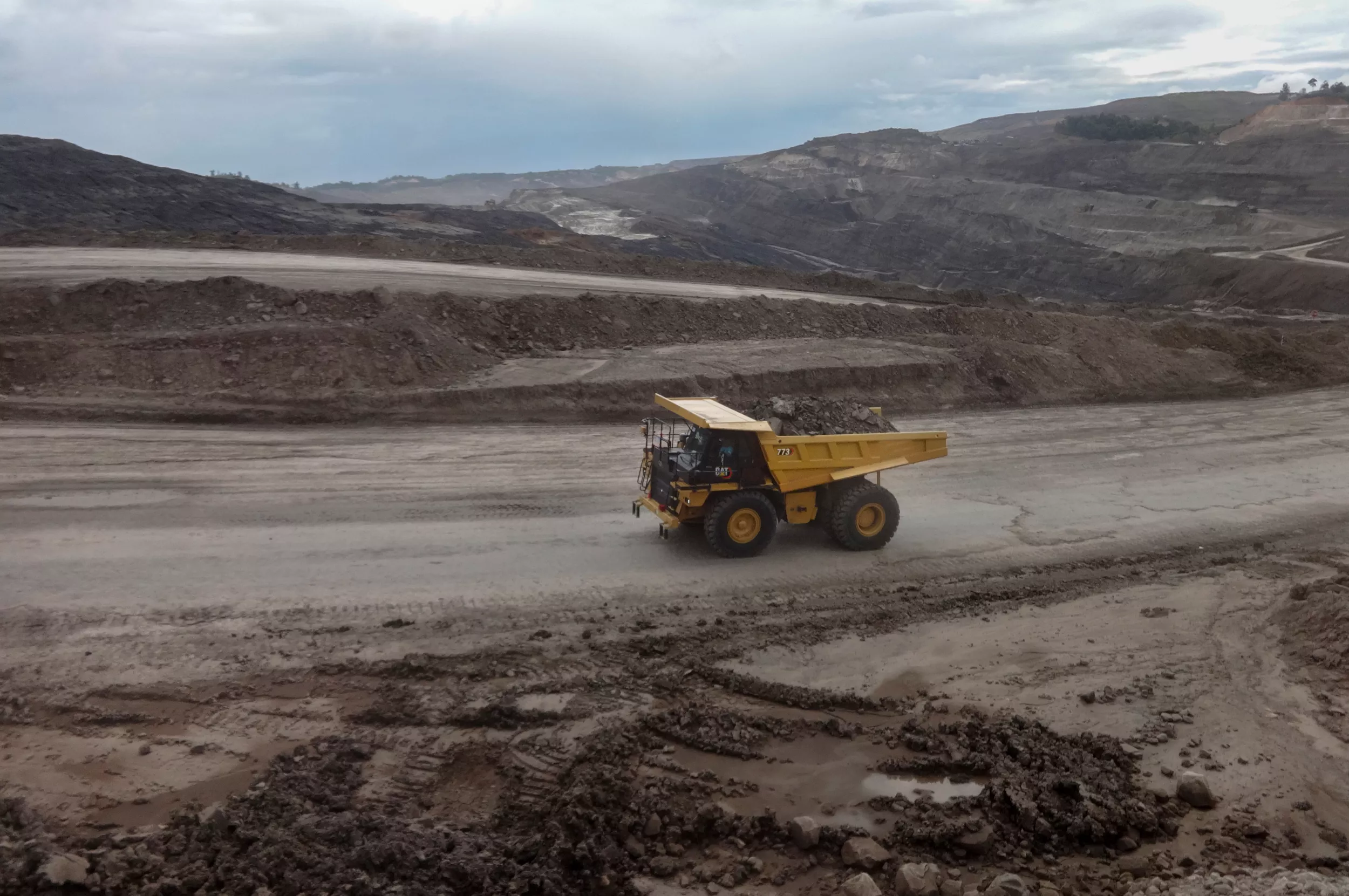

До 7% Повышенная производительность

Увеличение передаваемой на грунт мощности благодаря большему крутящему моменту и более высокой скорости при движении по склонам

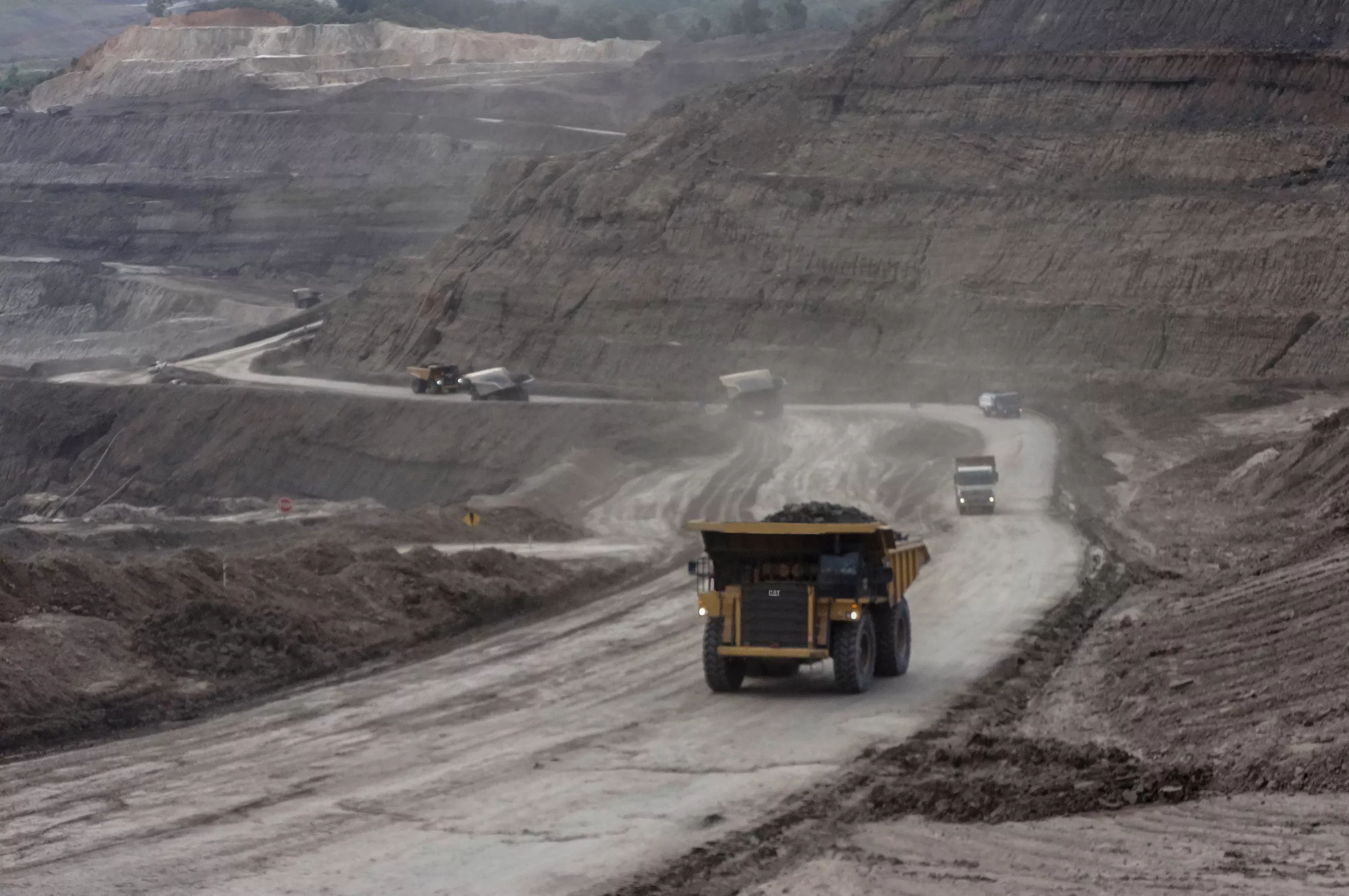

Максимальная эффективность

Повышение уровня эффективности благодаря передовым методам проектирования и программному обеспечению

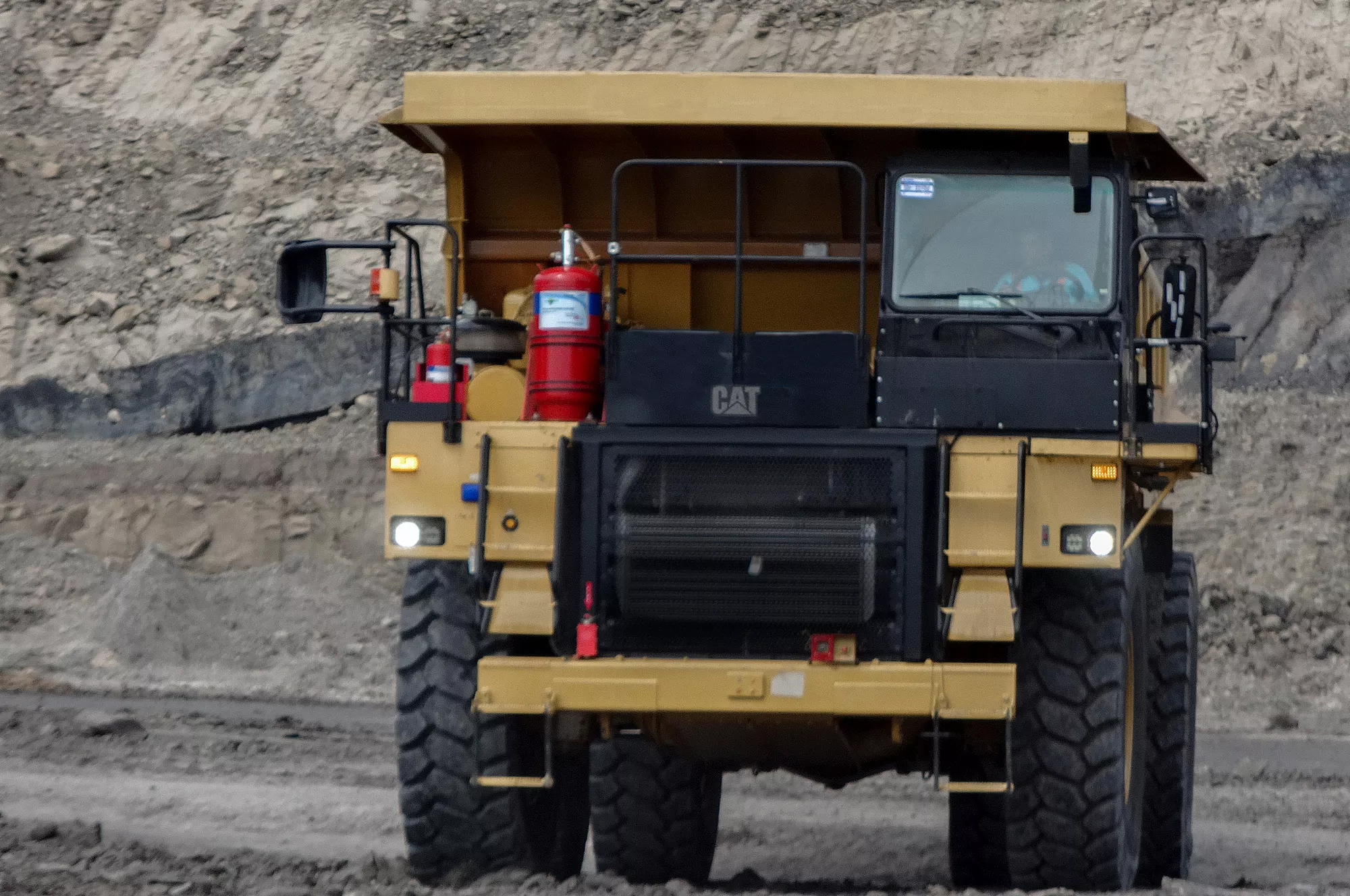

Повышенная безопасность и комфорт

Размещенные на уровне земли централизованные органы управления двигателем и машиной обеспечивают безопасное и легкое ежедневное техническое обслуживание.

Характеристики продукции 773 (05)

Модель двигателя Cat® 3412E Cat® 3412E
Номинальная частота вращения двигателя 2000 об/мин 2000 об/мин
Полная мощность согласно SAE J1995 760 л. с. 567 кВт
Полезная мощность согласно SAE J1349 720 л. с. 537 кВт
Количество цилиндров 12 12
Запас крутящего момента 33 % 33 %
Диаметр цилиндра 5.4 дюйм 137 мм
Ход поршня 6 дюйм 152 мм
Рабочий объем 1649 дюйм³ 27 л
Примечание (1) Данная мощность двигателя развивается при 2000 об/мин, если испытания проводятся в условиях, регламентируемых указанным стандартом, действовавшим на момент производства. Данная мощность двигателя развивается при 2000 об/мин, если испытания проводятся в условиях, регламентируемых указанным стандартом, действовавшим на момент производства.
Примечание (2) Условия измерения номинальной мощности основаны на нормальных условиях: 25 °C (77 °F) и 99 кПа (29,32 дюймов рт. ст.) по сухому барометру при использовании топлива плотностью 35 °C (95 °F) по API с низшей теплотворной способностью 42 780 кДж/кг (18 390 БТЕ/фунт) при сжигании при 30 °C (86 °F) [эталонная плотность топлива 838,9 г/л (7,001 фнт/галл.)]. Условия измерения номинальной мощности основаны на нормальных условиях: 25 °C (77 °F) и 99 кПа (29,32 дюймов рт. ст.) по сухому барометру при использовании топлива плотностью 35 °C (95 °F) по API с низшей теплотворной способностью 42 780 кДж/кг (18 390 БТЕ/фунт) при сжигании при 30 °C (86 °F) [эталонная плотность топлива 838,9 г/л (7,001 фнт/галл.)].
Примечание (3) Указанная полезная мощность представляет собой мощность на маховике двигателя, оборудованного вентилятором, воздухоочистителем, глушителем и генератором. Указанная полезная мощность представляет собой мощность на маховике двигателя, оборудованного вентилятором, воздухоочистителем, глушителем и генератором.
Примечание (4) При работе на высоте до 3048 м (10 000 футов) над уровнем моря номинальная мощность двигателя не уменьшается. При работе на высоте до 3048 м (10 000 футов) над уровнем моря номинальная мощность двигателя не уменьшается.
Примечание (5) Соответствует требованиям китайского стандарта для внедорожной техники Nonroad Stage III на выбросы загрязняющих веществ, эквивалентного стандарту Tier 2. Соответствует требованиям китайского стандарта для внедорожной техники Nonroad Stage III на выбросы загрязняющих веществ, эквивалентного стандарту Tier 2.
Расчетная полная эксплуатационная масса машины 218920 фунты 99300 кг
Эксплуатационная масса — без груза 88608 фунты 40192 кг
Эксплуатационная масса с грузом 130311 фунты 59108 кг
Примечание (1) Не включает футеровку. Не включает футеровку.
Примечание (2) Эксплуатационная масса без груза может быть различной в зависимости от конфигурации. См. нормы загрузки внедорожных самосвалов. Эксплуатационная масса без груза может быть различной в зависимости от конфигурации. См. нормы загрузки внедорожных самосвалов.
Номинальный класс грузоподъемности (100%) 65.2 т (США) 59.1 т
Максимальная скорость с грузом 42.1 миля/ч 67.8 км/ч
1-я передача переднего хода 6.7 миля/ч 10.8 км/ч
2-я передача переднего хода 9.3 миля/ч 15.1 км/ч
3-я передача переднего хода 12.7 миля/ч 20.4 км/ч
4-я передача переднего хода 17 миля/ч 27.4 км/ч
5-я передача переднего хода 23 миля/ч 37 км/ч
6-я передача переднего хода 31 миля/ч 50 км/ч
7-я передача переднего хода 42.1 миля/ч 67.8 км/ч
Задний ход 8.1 миля/ч 13.1 км/ч
Примечание Максимальная скорость движения со стандартными шинами 24.00R35 (E4). Максимальная скорость движения со стандартными шинами 24.00R35 (E4).
Передаточное отношение главной передачи 3.64:1 3.64:1
Передаточное отношение планетарной ступени 4.8:1 4.8:1
Общее передаточное отношение 17.48:1 17.48:1
Площадь поверхности тормозов — передние тормоза 216 дюйм² 1395 см²
Площадь поверхности тормозов — задние тормоза 9496 дюйм² 61269 см²
Стандартные параметры тормозной системы ISO 3450: 2011 ISO 3450: 2011
Подача насоса — высокая частота вращения холостого хода 148 галл./мин 562 л/мин
Уставка предохранительного клапана — подъем 2500 фунт на кв. дюйм 17225 кПа
Уставка предохранительного клапана — опускание 500 фунт на кв. дюйм 3445 кПа
Время подъема кузова — высокая частота вращения холостого хода 9.5 с 9.5 с
Время опускания кузова — плавающий режим 12.5 с 12.5 с
Примечание (1) Сдвоенные двухсекционные гидроцилиндры, установленные на основной раме; цилиндры двустороннего действия на второй секции. Сдвоенные двухсекционные гидроцилиндры, установленные на основной раме; цилиндры двустороннего действия на второй секции.
Примечание (2) Увеличение мощности на обеих секциях и уменьшение мощности на второй секции. Увеличение мощности на обеих секциях и уменьшение мощности на второй секции.
Геометрическая 34.8 ярд³ 26.6 м³
Вместимость с "шапкой" 2:1 (SAE) 46 ярд³ 35.2 м³
Примечание (1) ISO 6483:1980 ISO 6483:1980
Примечание (2) Обратитесь к местному дилеру компании Cat для получения рекомендаций по подбору кузовов для самосвалов. Обратитесь к местному дилеру компании Cat для получения рекомендаций по подбору кузовов для самосвалов.
Соответствие конструкции ROPS стандартам (1) Кабина с конструкцией защиты при опрокидывании (ROPS), предлагаемая Caterpillar, соответствует требованиям стандарта ISO 3471:2008 для оператора и ISO 13459:2012 для инструктора. Кабина с конструкцией защиты при опрокидывании (ROPS), предлагаемая Caterpillar, соответствует требованиям стандарта ISO 3471:2008 для оператора и ISO 13459:2012 для инструктора.
Стандарты FOPS Конструкция защиты от падающих объектов (FOPS) соответствует требованиям стандарта ISO 3449:2005 уровня II FOPS для оператора и ISO 13459:2012 уровня II для инструктора. Конструкция защиты от падающих объектов (FOPS) соответствует требованиям стандарта ISO 3449:2005 уровня II FOPS для оператора и ISO 13459:2012 уровня II для инструктора.
Примечание (1) Система кондиционирования воздуха этих машин содержит хладагент с фторированными парниковыми газами R134a (потенциал глобального потепления = 1430). Система содержит 2,4 кг (5,29 фунта) хладагента, CO2-эквивалент которого составляет 3,43 метрических тонны (3,78 т). Система кондиционирования воздуха этих машин содержит хладагент с фторированными парниковыми газами R134a (потенциал глобального потепления = 1430). Система содержит 2,4 кг (5,29 фунта) хладагента, CO2-эквивалент которого составляет 3,43 метрических тонны (3,78 т).
Передний мост — без груза 46.6 % 46.6 %
Передний мост — с грузом 33.8 % 33.8 %
Задний мост — без груза 53.4 % 53.4 %
Задний мост — с грузом 66.2 % 66.2 %
Рабочий ход поршня цилиндра — передняя подвеска 5.2 дюйм 234 мм
Рабочий ход поршня цилиндра — задняя подвеска 5.9 дюйм 149 мм
Задний мост — качание 8.1 ° 8.1 °
Шасси 66622 фунты 30219 кг
Полная масса машины 218920 фунты 99300 кг
Топливный бак 185 галл. (США) 700 л
Система охлаждения 32 галл. (США) 122 л
Дифференциал — конечные передачи 41 галл. (США) 155 л
Бачок системы рулевого управления 9 галл. (США) 34 л
Система рулевого управления, включая бак 16 галл. (США) 60 л
Гидробак гидротрансформатора/тормозной системы/подъемника кузова 35 галл. (США) 133 л
Система подъема кузова и тормозная система (в том числе бачок) 81 галл. (США) 307 л
Система гидротрансформатора и коробки передач (в том числе маслосборник) 19 галл. (США) 72 л
Маслосборник гидротрансформатора и коробки передач 14 галл. (США) 53 л
Картер двигателя 18 галл. (США) 68 л
Стандартные шины 24.00-R35 (E4) 24.00-R35 (E4)
Примечание (1) При высоких рабочих нагрузках у самосвала Cat 773 могут быстро изнашиваться не только стандартные шины, но и шины повышенного ресурса, в результате чего снизится производительность машины. При высоких рабочих нагрузках у самосвала Cat 773 могут быстро изнашиваться не только стандартные шины, но и шины повышенного ресурса, в результате чего снизится производительность машины.
Примечание (2) Чтобы сделать правильный выбор, Caterpillar рекомендует принимать в расчет все условия работы и проконсультироваться с производителем шин. Чтобы сделать правильный выбор, Caterpillar рекомендует принимать в расчет все условия работы и проконсультироваться с производителем шин.
Стандарты, регламентирующие уровень шума ISO 6393:2008, SAE J1166:2008 ISO 6393:2008, SAE J1166:2008
Примечание (1) Для кабины, предлагаемой Caterpillar, воспринимаемый оператором уровень шума в кабине (эквивалентный уровень звукового давления), измеренный в ходе рабочего цикла по методике, регламентируемой стандартом SAE J1166:2008, составляет 80 дБ(А). Кабину необходимо надлежащим образом смонтировать и обслуживать. Измерения проводились при закрытых дверях и окнах. Для кабины, предлагаемой Caterpillar, воспринимаемый оператором уровень шума в кабине (эквивалентный уровень звукового давления), измеренный в ходе рабочего цикла по методике, регламентируемой стандартом SAE J1166:2008, составляет 80 дБ(А). Кабину необходимо надлежащим образом смонтировать и обслуживать. Измерения проводились при закрытых дверях и окнах.
Примечание (2) В случае продолжительной работы на открытом рабочем месте оператора или в открытой кабине (в случае непроведения надлежащего обслуживания или открытых окнах/дверях) оператору могут потребоваться средства защиты органов слуха. В случае продолжительной работы на открытом рабочем месте оператора или в открытой кабине (в случае непроведения надлежащего обслуживания или открытых окнах/дверях) оператору могут потребоваться средства защиты органов слуха.
Диаметр поворота — передние колеса 72.18 фут 22 м
Соответствие системы рулевого управления стандартам Стандарт рулевого управления соответствует ISO 5010:2007 Стандарт рулевого управления соответствует ISO 5010:2007
Угол поворота 31 ° 31 °
Габаритный диаметр поворота 82 фут 25 м
Высота до верха конструкции ROPS 13.12 фут 4000 мм
Общая длина кузова 28 фут 8535 мм
Длина внутренней части кузова 21 фут 6400 мм
Габаритная длина 31.5 фут 9120 мм
Колесная база 13.75 фут 4191 мм
Задний мост – задний край кузова 9.13 фут 2782 мм
Дорожный просвет 1.86 фут 566 мм
Разгрузочный габарит 2.22 фут 676 мм
Высота погрузки — без груза 12.38 фут 3773 мм
Максимальная глубина внутренней части кузова 5.92 фут 1805 мм
Габаритная высота при поднятом кузове 28.83 фут 8787 мм
Ширина 16.8 фут 5076 мм
Ширина по осевым линиям передних колес 10.74 фут 3275 мм
Просвет под защитным кожухом двигателя 2.2 фут 667 мм
Ширина кузова с козырьком 14.41 фут 4393 мм
Внешняя ширина кузова по стенкам 12.8 фут 3910 мм
Внутренняя ширина кузова 12 фут 3658 мм
Высота по переднему козырьку 14.41 фут 4393 мм
Задний мост – Дорожный просвет 1.94 фут 591 мм
Колея между центральными линиями задних пар колес 9.6 фут 2927 мм
Ширина по задним колесам 14.62 фут 4457 мм

773 (05) Стандартное оборудование

ПРИМЕЧАНИЕ

  • Перечни стандартного и дополнительного оборудования могут различаться. Подробнее можно узнать у дилера компании Cat.

Силовая передача

  • Двигатель Cat® 3412E HEUI™: 12-цилиндровый дизельный, последовательный воздухо-воздушный охладитель (ATAAC), гидравлический насос-форсунка с электронным управлением, воздушный фильтр с предварительным очистителем (2), автоматическое включение холодного режима на холостом ходу, турбокомпрессор (2)
  • Охлаждающая жидкость с увеличенным сроком службы, до –35 °C (–30 °F)
  • Коробка передач: 7-ступенчатая автоматическая с переключением под нагрузкой и управлением ICM; блокировка повышения передачи при поднятом кузове; управляемое перемещение дроссельной заслонки; управление оборотами двигателя при переключении передач с изменением направления движения; блокировка понижения передачи; выключатель, блокирующий включение стартера при включенной передаче; система, предотвращающая включение нейтральной передачи при движении накатом; программируемый выбор высшей передачи / максимальной скорости; выключатель заднего хода при разгрузке; блокировка включения передачи заднего хода

Электрооборудование

  • Аварийная сигнализация, резервная
  • Генератор, 115 А
  • Аккумуляторные батареи, необслуживаемые, 12 В (2), 190 А-ч
  • Электрическая система, 24 В

Тормоза

  • Дисковые передние тормоза с суппортом
  • Масляные дисковые (задние)
  • Парковочный тормоз
  • Вспомогательный тормоз

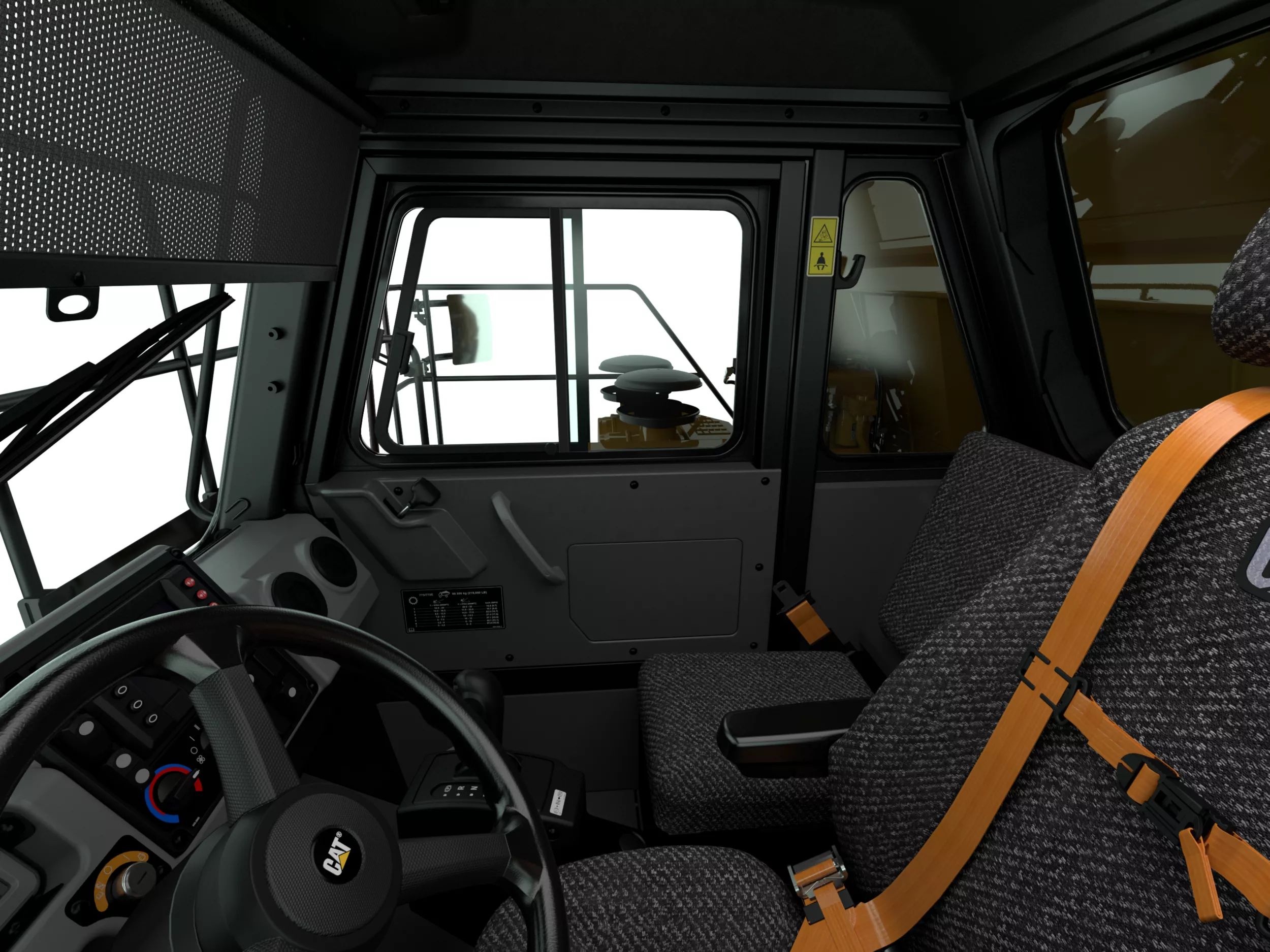

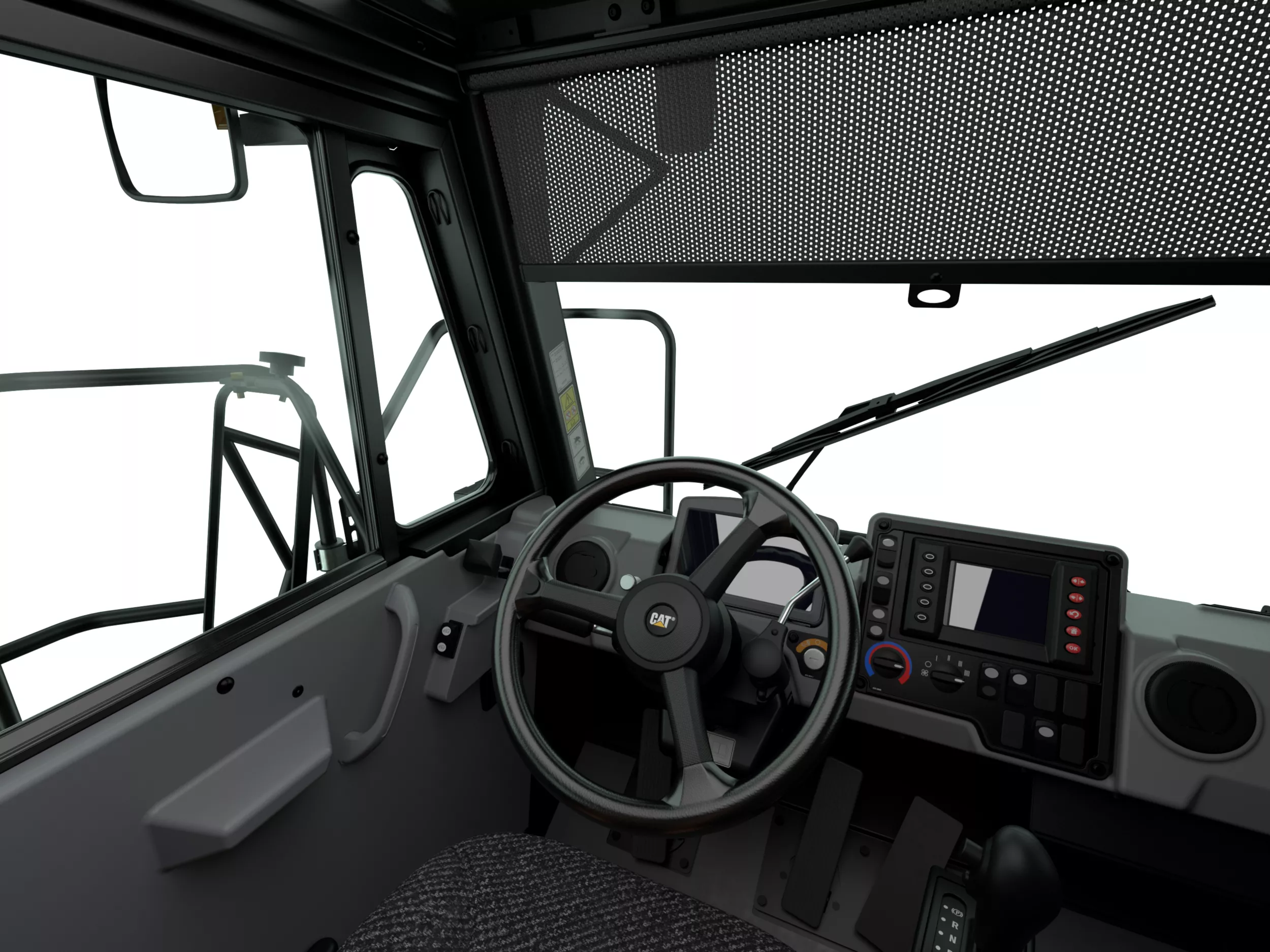

Кабина, устройство защиты оператора при опрокидывании машины (ROPS)

  • Индикатор засорения воздушного фильтра
  • Датчик давления пневматической системы
  • Герметизация и звукоизоляция
  • Пепельница и прикуриватель
  • Аудиовизуальный сигнализатор непристегнутого ремня безопасности
  • Система камер
  • Солнцезащитный козырек
  • Крючок для одежды, подстаканник
  • Датчик температуры охлаждающей жидкости
  • Соединительный разъем для подключения диагностического прибора
  • Индикатор заброса оборотов двигателя
  • Комплект для установки радиоприемника: динамики, антенна, жгут проводов
  • Рычажок подъема кузова
  • Система отопления, вентиляции и кондиционирования воздуха
  • Левое стекло с электрическим стеклоподъемником
  • Автоматический счетчик загрузок: дисплей системы Advisor
  • Правое и левое зеркала заднего вида
  • Технологический люк справа
  • Герметизированная кабина с конструкцией ROPS и шумоизоляцией
  • Сиденье Cat Comfort с пневматической подвеской, четырехточечным ремнем безопасности с инерционной катушкой и плечевым ремнем
  • Сиденье с поясным ремнем для инструктора
  • Фиксатор дроссельной заслонки
  • Тонированное многослойное стекло
  • Датчик температуры масла коробки передач

Указатели

  • Индикатор включенной передачи
  • Давление воздуха
  • Температура масла тормозной системы
  • Температура охлаждающей жидкости
  • Топливо
  • электрический счетчик моточасов;
  • Одометр
  • Спидометр
  • Тахометр

Система освещения

  • Фонарь заднего хода (галогенный)
  • Плафон с автоматическим включением лампы при открывании двери
  • Указатели поворота / фонари аварийной сигнализации (передние и задние светодиодные)
  • Фары (светодиодные) с переключателем дальнего/ближнего света
  • Аварийная световая сигнализация (светодиодная)
  • Стоп-сигнал и задние фонари, светодиодные

Емкости (отдельные)

  • Тормозная система и подъемник
  • Рулевое управление
  • Коробка передач и гидротрансформатор

Передовые технологии

  • Система Product Link™

Прочее

  • Осушитель пневмосистемы
  • Индикатор опущенного кузова
  • Детали крепления кузова
  • Предохранительный штифт кузова (фиксирует кузов в поднятом положении)
  • Диски с центрированием для шин
  • Ограждение карданной передачи, а также замки для защиты от вандализма
  • Защита картера двигателя
  • Выключатель "массы" аккумуляторной батареи, доступный с уровня земли
  • Пресс-масленки, доступные с уровня земли
  • Пневмогидравлическая подвеска спереди и сзади
  • Руководство по запасным частям — цифровое (QR)
  • Камневыталкиватели
  • Вспомогательное рулевое управление, автоматическое

773 (05) Дополнительное оборудование

Силовая передача

  • Система управления автоматическим замедлителем (ARC)
  • Система регулирования тяги (TCS)
  • IBC (ARC и TCS)

Кабина, устройство защиты оператора при опрокидывании машины (ROPS)

  • Противотуманный фонарь
  • Зеркала заднего вида с обогревом

Передовые технологии

  • Система обработки основной информации (VIMS™)
  • Система измерения полезной загрузки машины (TPMS)

Прочее

  • Автоматическая система смазки
  • Футеровка кузова
  • Боковые борта кузова
  • Кластерная/сгруппированная система смазки
  • Комплект для низких температур
  • Глушитель выхлопной трубы
  • Система быстрой заправки жидкостей
  • Огнетушитель
  • Топливная система, быстрая заправка
  • Ограждение, турбокомпрессор
  • Система быстрой замены масла
  • Запасной обод
  • Стопорные башмаки под колеса
