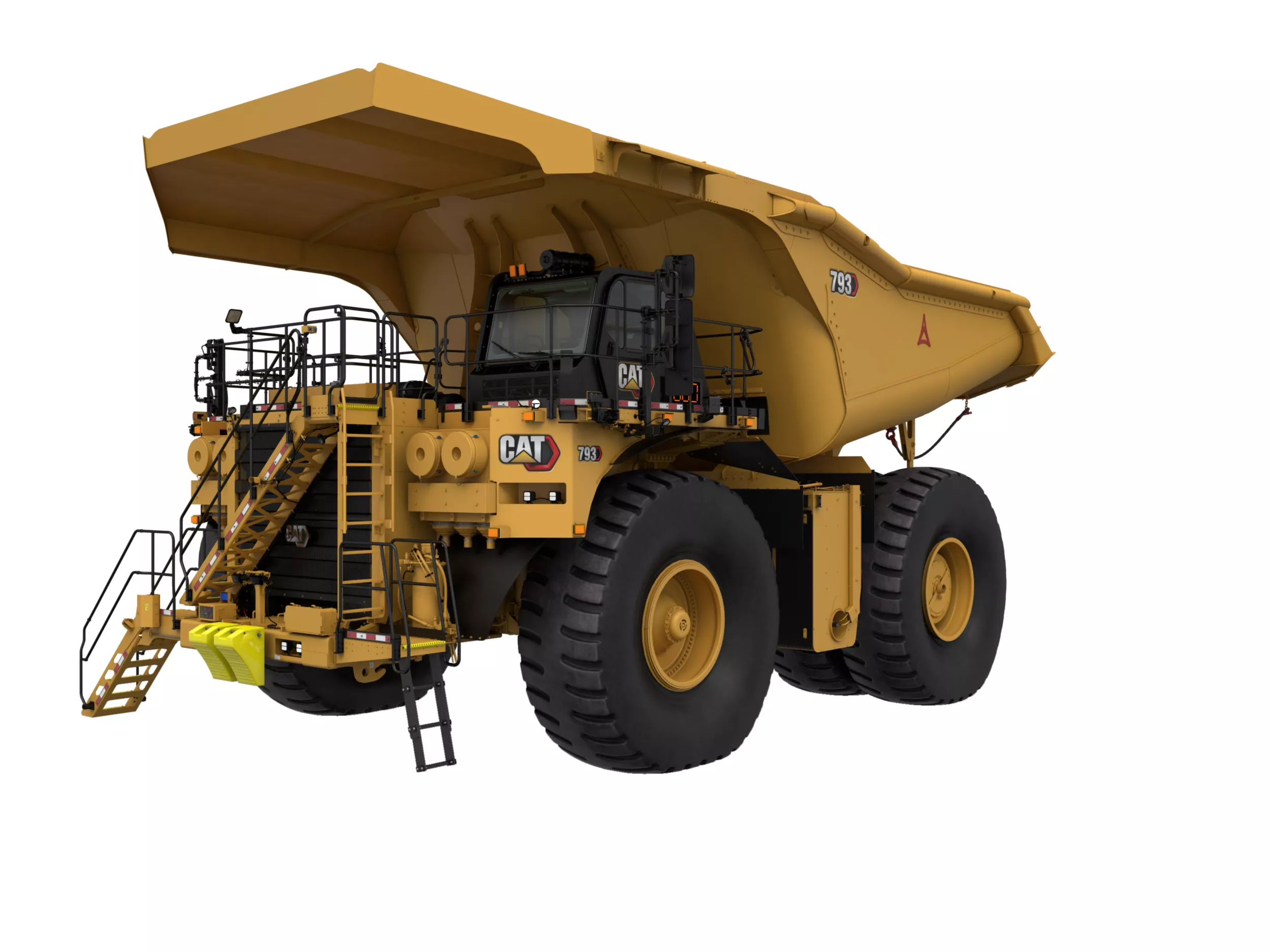

793

Карьерные самосвалы 793

Найти дилера

Ключевые характеристики

Номинальная полезная нагрузка
265 т (США)
240 т
Номинальная полная эксплуатационная масса машины
890668 фунты
404000 кг
Полная мощность согласно SAE J1995:2014
2650 л. с.
1976 кВт

Обзор

"Золотой стандарт" по себестоимости в расчете удельных затрат на тонну

Карьерный самосвал Cat® 793 — это популярная в отрасли "рабочая лошадка", идеальный вариант для различных областей применения. Он исключительно надежен, способен перевозить больше в каждом цикле и в каждой смене, по сравнению с самосвалами конкурирующих моделей в своем классе, и при этом расходует меньше топлива. Функции нового поколения поднимают модель 793 на еще более высокий уровень. Оператора окружает современная среда, обеспечивающая эффективную работу и оснащенная компонентами, которые повышают комфорт, автоматизируют функции, предоставляют информацию в реальном времени и повышают уверенность. Кроме того, модель 793 отличается значительными улучшениями в плане надежности и ремонтопригодности, расширенными возможностями подключения и более простой интеграцией технологий, включая автономную систему транспортировки. Эти и другие улучшения поднимают самосвал (который уже прекрасно себя зарекомендовал на практике) на новый уровень производительности.

Преимущества

Топливная эффективность выше более чем на 10%

Выше производительность, ниже расход топлива и лучшая в отрасли эффективность силовой передачи

На 10% меньше продолжительность циклов

Самая высокая в своем классе скорость при движении по уклонам 10% с максимальной скоростью 60 км/ч (37 миль/ч)

Грузоподъемность выше более чем на 6%

Самое высокое соотношение грузоподъемности и номинальной массы машины, плюс дополнительное снижение массы без груза на 3 тонны (3,3 амер. т) на моделях с кузовом HP

Характеристики продукции 793

Полная мощность согласно SAE J1995:2014 2650 л. с. 1976 кВт
Модель двигателя Cat® C175-16 Cat® C175-16
Полезная мощность — SAE J1349:2011 2529 л. с. 1886 кВт
Номинальная частота вращения 1750 об/мин 1750 об/мин
Соответствие нормам по выбросам Оптимизированный расход топлива Оптимизированный расход топлива
Диаметр цилиндра 7 дюйм 175 мм
Ход поршня 9 дюйм 220 мм
Рабочий объем 5187 дюйм³ 85 л
Примечание (1) Указанная полезная мощность представляет собой мощность на маховике двигателя, оборудованного воздухозаборником, системой выпуска отработавших газов и генератором. Указанная полезная мощность представляет собой мощность на маховике двигателя, оборудованного воздухозаборником, системой выпуска отработавших газов и генератором.
Примечание (3) U.S. EPA Tier 4 Final и EU Stage V доступны для соответствующих рынков. U.S. EPA Tier 4 Final и EU Stage V доступны для соответствующих рынков.
Номинальная полезная нагрузка 265 т (США) 240 т
Номинальная полная эксплуатационная масса машины 890668 фунты 404000 кг
Масса шасси 295098 фунты 133854 кг
Масса кузова 66471 фунты 30151 кг
Примечание (1) Для получения информации о максимальной нагрузке на шины обратитесь к производителю шин Для получения информации о максимальной нагрузке на шины обратитесь к производителю шин
Примечание (2) Масса шасси включает полную заправку топливом и эксплуатационными жидкостями, стандартное и обязательное навесное оборудование, подъемный механизм, узел крепления кузова, ободья и шины. Масса шасси включает полную заправку топливом и эксплуатационными жидкостями, стандартное и обязательное навесное оборудование, подъемный механизм, узел крепления кузова, ободья и шины.
Передний мост — без груза 51% 51%
Задний мост — без груза 49% 49%
Передний мост — с грузом 33% 33%
Задний мост — с грузом 67% 67%
Примечание Двухступенчатый планетарный редуктор с отклоняющимися в вертикальной плоскости мостами Двухступенчатый планетарный редуктор с отклоняющимися в вертикальной плоскости мостами
Передаточное отношение главной передачи 1.8:1 1.8:1
Передаточное отношение планетарной ступени 1 1
Общее передаточное отношение 29 29
1-я передача переднего хода 8 миля/ч 12 км/ч
2-я передача переднего хода 10 миля/ч 16 км/ч
3-я передача переднего хода 14 миля/ч 22 км/ч
4-я передача переднего хода 19 миля/ч 30 км/ч
5-я передача переднего хода 26 миля/ч 41 км/ч
6-я передача переднего хода 37 миля/ч 60 км/ч
Задний ход 7 миля/ч 11 км/ч
Максимальная скорость с грузом 37 миля/ч 60 км/ч
Стандартные шины 737 мм (29 дюймов) 737 мм (29 дюймов)
Дополнительные шины 813 мм (32 дюйма) 813 мм (32 дюйма)
Шины 40.00 R57 46/90 R57 50/80 R57 40.00 R57 46/90 R57 50/80 R57
Примечание (1) Быстросъемные ободья на заказ Быстросъемные ободья на заказ
Примечание Колесные узлы повышенного ресурса опционально. Колесные узлы повышенного ресурса опционально.
Примечание (2) Чтобы сделать правильный выбор шин с учетом показателей тонно-км/ч (тонно-мили/ч), компания Caterpillar рекомендует принимать в расчет все условия работы и проконсультироваться с производителем шин Чтобы сделать правильный выбор шин с учетом показателей тонно-км/ч (тонно-мили/ч), компания Caterpillar рекомендует принимать в расчет все условия работы и проконсультироваться с производителем шин
Рабочие тормоза На четыре колеса, маслоохлаждаемые дисковые, с гидравлическим приводом На четыре колеса, маслоохлаждаемые дисковые, с гидравлическим приводом
Площадь поверхности передних маслоохлаждаемых многодисковых тормозов 13907 дюйм² 89727 см²
Площадь поверхности задних маслоохлаждаемых многодисковых тормозов 20861 дюйм² 134590 см²
Стандарты Техническое обслуживание и вторичное: ISO 3450:2011 Техническое обслуживание и вторичное: ISO 3450:2011
Стояночный тормоз На четыре колеса, многодисковые, с пружинным включением и гидравлическим отключением На четыре колеса, многодисковые, с пружинным включением и гидравлическим отключением
Геометрическая 112,6–151 куб. м (147–197,5 куб. ярда) 112,6–151 куб. м (147–197,5 куб. ярда)
С "шапкой" с уклоном 2:1 по SAE* 162–190 м3 (212–249 ярдов3) 162–190 м3 (212–249 ярдов3)
Примечание (1) Обратитесь к местному дилеру Cat для получения рекомендаций по подбору кузовов для самосвалов Обратитесь к местному дилеру Cat для получения рекомендаций по подбору кузовов для самосвалов
Тип Сдвоенные двухступенчатые гидроцилиндры с демпфирующим клапаном. Сдвоенные двухступенчатые гидроцилиндры с демпфирующим клапаном.
Подача насоса — высокая частота вращения холостого хода 216 галл./мин 819 л/мин
Уставка предохранительного клапана — подъем 2955 фунт на кв. дюйм 20370 кПа
Время подъема кузова — высокая частота вращения холостого хода 22 с 22 с
Время опускания кузова — плавающий режим 23 с 23 с
Принудительное опускание кузова — высокая частота вращения холостого хода 21 с 21 с
Тип Независимые азотные/пневмогидравлические цилиндры, крепление "штифт-к-штифту", двухсрезные серьги в нижней и верхней части Независимые азотные/пневмогидравлические цилиндры, крепление "штифт-к-штифту", двухсрезные серьги в нижней и верхней части
Рабочий ход поршня цилиндра — передняя подвеска 12 дюйм 317 мм
Рабочий ход поршня цилиндра — задняя подвеска 7 дюйм 165 мм
Задний мост — качание 4.9 градусов 4.9 градусов
Опциональный топливный бак 1300 галл. (США) 4922 л
Топливный бак 750 галл. (США) 2839 л
Бак для жидкости, удерживающей вредные вещества, образованные от сгорания дизельного топлива 62 галл. (США) 235 л
Система охлаждения 284 галл. (США) 1074 л
Картер двигателя 82 галл. (США) 312 л
Передние колеса — каждое 8 галл. (США) 30 л
Дифференциал — конечные передачи 260 галл. (США) 984 л
Система рулевого управления, включая бак 77 галл. (США) 290 л
Система подъема кузова и тормозная система (в том числе бачок) 347 галл. (США) 1315 л
Система гидротрансформатора/коробки передач (с том числе маслосборник) 55 галл. (США) 209 л
Маслосборник гидротрансформатора. 27 галл. (США) 102 л
Кондиционирование воздуха (Хладагент HFC — 134A) 9,3 кВт 31733 БТЕ/ч (Хладагент HFC — 134A) 9,3 кВт 31733 БТЕ/ч
Нагреватель / оттаиватель 36510 БТЕ/ч 11 кВт
Соответствие конструкции ROPS стандартам (2) Кабина с ROPS (конструкция защиты при опрокидывании), предлагаемая Caterpillar, соответствует требованиям стандарта ISO 3471:2008 для оператора и ISO 13459:2012 для инструктора Кабина с ROPS (конструкция защиты при опрокидывании), предлагаемая Caterpillar, соответствует требованиям стандарта ISO 3471:2008 для оператора и ISO 13459:2012 для инструктора
Стандарты FOPS FOPS (конструкция защиты при опрокидывании) соответствует требованиям стандарта ISO 3449:2005 для оператора и ISO 13459:2012 уровня II FOPS для инструктора FOPS (конструкция защиты при опрокидывании) соответствует требованиям стандарта ISO 3449:2005 для оператора и ISO 13459:2012 уровня II FOPS для инструктора
Примечание Возможность работы при температуре окружающей среды до –30 C (–22 F) для обогревателя/дефростера и до 50 C (122 F) для системы кондиционирования воздуха. Возможность работы при температуре окружающей среды до –30 C (–22 F) для обогревателя/дефростера и до 50 C (122 F) для системы кондиционирования воздуха.
Соответствие конструкции ROPS стандартам (1) Уровень звукового давления оператора 74 дБ(A) соответствует стандартам ISO 6394 и ISO 6396. Уровень звукового давления оператора 74 дБ(A) соответствует стандартам ISO 6394 и ISO 6396.
Стандарты, регламентирующие уровень шума (1) Уровень звукового давления оператора 74 дБ(A) соответствует стандартам ISO 6394 и ISO 6396. Уровень звукового давления оператора 74 дБ(A) соответствует стандартам ISO 6394 и ISO 6396.
Угол поворота 36 ° 36 °
Диаметр поворота — передние колеса 93 фут 28 м
Соответствие системы рулевого управления стандартам ISO 5010:2019 ISO 5010:2019

793 Стандартное оборудование

ЭЛЕКТРООБОРУДОВАНИЕ

  • Аварийная сигнализация, резервная
  • Бесщеточный генератор, 260 А
  • Малообслуживаемые аккумуляторные батареи, 210 А·ч, 12 В (4)
  • Электрический преобразователь, 12 В
  • Электрическая система, 24 В
  • Система светодиодного освещения:
    — Резервное освещение и фонари аварийной сигнализации
    — Указатели поворота (передние и задние светодиодные)
    — Освещение передней лестницы доступа и площадки для обслуживания
    — Стоп-сигнал и задние фонари
    — Освещение моторного отсека
    — Синий светодиодный индикатор системы VIMS
    — Передние фары и противотуманные фары
    — Световой индикатор готовности тормозов и замедлителя
  • Аварийный выключатель двигателя на переднем бампере и в кабине
  • Аварийный выключатель двигателя на переднем бампере и в кабине

КАБИНА ОПЕРАТОРА

  • Блочная система кондиционирования воздуха с гидравлическим приводом и автоматической регулировкой температуры
  • Крепления для вспомогательного оборудования
  • Крючок для одежды
  • Подстаканник
  • Разъем для диагностики и обслуживания
  • Потолочные фонари с автоматическим включением при открывании двери и лампы для чтения карты
  • Комплект для установки радиоприемника
    Крепления для радиоприемника и источник питания 12 В, жгут проводов, динамики
  • Подготовка под установку системы пожаротушения
  • Панель приборов и индикаторов:
    — Приборная панель: температура масла коробки передач; температура масла в тормозной системе; критические температуры масла и охлаждающей жидкости; уровень топлива (и жидкости DEF, если используется); максимальная скорость машины, выбираемая оператором с помощью поворотного переключателя
    — Индикатор неисправностей двигателя, тормозной системы и коробки передач
    — Электрический счетчик моточасов
    — Спидометр
    — Тахометр
    — Интерактивный сенсорный экран отображения информации о транспортном средстве: � Дневной/ночной режим � Звуковой сигнал � Дисплей с четырьмя указателями
  • Нагреватель/оттаиватель
  • Зеркала заднего вида с обогревом, справа и слева
  • Рычаг управления подъемом кузова (электрический)
  • Кнопка звукового сигнала
  • Пополнение бачка омывающей жидкости ветрового стекла конденсатом из системы кондиционирования
  • Разъем вспомогательного питания 12В USB-порт зарядки на 5 В
  • Круиз-контроль
  • Напольный коврик, многокомпонентный и сменный
  • Функция отсроченного останова двигателя
  • Герметизированная кабина с конструкцией ROPS и шумоизоляцией
  • Сиденье оператора с пневматической подвеской
  • Ремень безопасности оператора с тремя точками крепления и инерционной катушкой
  • Ремень безопасности инструктора с двумя точками крепления и инерционной катушкой
  • Лестница и проход для доступа, 600 мм (24 дюйма)
  • Рулевая телескопическая колонка, регулируемая по наклону и высоте, рулевое колесо с оплеткой
  • Места для хранения инвентаря оператора
  • Затемненное стекло
  • Индикатор включенной передачи
  • Центр сообщений системы VIMS с системой Advisor
  • Стеклоподъемник с электроприводом (со стороны оператора)
  • Стеклоочиститель (с прерывистым режимом работы) и омыватель ветрового стекла

СИЛОВАЯ ПЕРЕДАЧА

  • Двигатель Cat C175-16:
    — Воздухоочиститель с фильтром предварительной очистки (4)
    — Последовательный воздухо-воздушный охладитель (ATAAC)
    — Автоматическая защита стартера
    — Система измерения давления масла в нескольких точках
    — Самоочищающийся масляный фильтр
    — Турбокомпрессор (4) с промежуточным охлаждением наддувного воздуха
    — Центробежный масляный фильтр
  • Тормозная система
    — Автоматическое управление замедлителем, регулируемое
    — Мотор разблокировки тормоза (буксировка)
    — Защита двигателя от превышения скорости
    — Увеличенный срок службы материала тормозных дисков
    — Многодисковые с масляным охлаждением (передние и задние)
    — Техническое обслуживание, замедление, парковка, вторичный: стояночный тормоз интегрирован с селектором передач, вторичный, аварийный, пружинное включение при сбросе давления

КОРОБКА ПЕРЕДАЧ

  • — 6-скоростная автоматическая коробка передач с управлением APECS
    — Выключатель заднего хода при поднятом кузове
    — Блокировка переключения передач при поднятом кузове
    — Управляемое перемещение дроссельной заслонки
    — Управление оборотами двигателя при переключении передач с изменением направления движения
    — Гидротрансформатор с муфтой блокировки
    — Система, предотвращающая включение нейтральной передачи при движении накатом
    — Выключатель, блокирующий включение стартера при включенной передаче
    — Программируемая максимальная скорость
    — Система предпусковой смазки двигателя
    — Система непрерывной смазки или фильтрации масла заднего моста

ПРОЧЕЕ ОБОРУДОВАНИЕ, ВХОДЯЩЕЕ В СТАНДАРТНУЮ КОМПЛЕКТАЦИЮ

  • Автоматическая система смазки, автоматическое отключение
  • Быстроразъемное соединение для принудительной разгрузки от внешнего управления
  • Быстроразъемное соединение для подключения вспомогательной системы рулевого управления (для буксировки)
  • Защита трансмиссии
  • Система быстрой заправки топливом
  • Топливный фильтр с водоотделителем
  • Выключатель питания от аккумуляторной батареи, доступный с уровня земли
  • Выключатель двигателя, доступный с уровня земли
  • Блокировка пуска двигателя, доступная с уровня земли
  • Блокировка трансмиссии, аккумулятора и двигателя с уровня земли
  • Разъем системы VIMS, доступный с уровня земли
  • Устройство быстрой замены масла в двигателе
  • Гидравлические фильтры, 1000 часов
  • Отсек аккумуляторной батареи с резиновой окантовкой
  • Нескользящие поверхности для основного доступа в кабину с хорошо заметной маркировкой
  • Емкости (3 отдельные)
    – Тормозная система / подъемник, система рулевого управления / вентилятор, коробка передач / гидротрансформатор
  • Электрическая система пуска
  • Камнеотражатели
  • Таймер задержки выключения двигателя
  • Точки технического обслуживания, доступные с уровня земли
  • Визуальные указатели уровня гидравлического и моторного масла, масла гидротрансформатора и дифференциала
  • Масленки для консистентной смазки SL-V
  • S•O•S℠-отверстия для отбора проб
  • Вспомогательное рулевое управление (автоматическое)
  • Крепежные проушины
  • Передние буксировочные крюки / палец заднего тягово-сцепного устройства
  • Система регулирования тяги
  • Замки для защиты от вандализма

АНТИФРИЗ

  • Радиатор MESABI с гибкой сердцевиной
  • Охлаждающая жидкость с увеличенным сроком службы, -35 °C (-30 °F)

793 Дополнительное оборудование

КОРОБКА ПЕРЕДАЧ

  • Дополнительный замедлитель для транспортировки по спускам
  • Гидротрансформатор для работы на большой высоте

СИСТЕМА ОХЛАЖДЕНИЯ

  • Антифриз/охлаждающая жидкость, –50 °C (–58 °F)

КАБИНА ОПЕРАТОРА

  • Индикатор износа тормозных колодок
  • Система фильтрации в кабине
  • Электрический стеклоподъемник правого окна
  • Грязезащитные щитки бака
  • Сиденье для инструктора Cat нового поколения с пневмоподвеской
  • Сиденье оператора Cat нового поколения с подогревом
  • Круиз-контроль
  • Камера кругового обзора
  • Инструкции для оператора
  • Автоматический подъем
  • Крепление для системы безопасности водителя
  • Сторонний интерфейс
  • Звуковой сигнал для использования в мастерской
  • Зеркала Делюкс
  • Широкие зеркала с подогревом
  • Складной передний противосолнечный козырек
  • Защита шин, воздухоотражатель

ПРОЧЕЕ ОБОРУДОВАНИЕ

  • Обогрев кузова
  • Центральное приспособление для буксировки, устанавливаемое на бампер
  • Пневматическая система пуска
  • Нагреватель охлаждающей жидкости и масла двигателя для облегчения пуска при низких температурах
  • Колесные узлы повышенного ресурса
  • Внешний цифровой дисплей полезной нагрузки
  • Узел быстрой заправки топливом
  • Топливный бак, 4920 л (1300 галл.)
  • Счетчик пробега на ступице (км и мили)
  • Ручной огнетушитель
  • Защита ободьев
  • Ободья (813 мм / 32 дюйма)
  • Отражатели
  • Мостки и поручни для доступа к задней части кабины
  • Стопорные башмаки под колеса
  • Полезная нагрузка, цифровой дисплей

СИЛОВАЯ ПЕРЕДАЧА

  • Тормозная система:
    — Антиблокировочная система тормозов (ABS) и динамический контроль устойчивости (DSC)

ЭЛЕКТРООБОРУДОВАНИЕ

  • Дополнительные осветительные приборы
  • Розетка для запуска двигателя от внешнего источника питания

ПЕРЕДОВЫЕ ТЕХНОЛОГИИ CAT

  • Готовность к установке системы Command

Совместимые технологии и услуги

Используйте подключенные данные и принципы безопасности Caterpillar, чтобы повысить эффективность, производительность и рентабельность вашего бизнеса.

  • Система Cat Command для транспортировки

    Система Cat® MineStar™ Command для транспортировки — это решение нового поколения, в котором используются самые передовые технологии для повышения безопасности, производительности и эксплуатационной готовности на оживленных участках горных разработок в труднодоступных и удаленных местах. Решение Command обеспечивает полностью интегрированное управление автономными системами горной разработки для более эффективной транспортировки практически без перерывов в работе, увеличения объемов перемещаемого материала и уменьшения количества людей на рабочей площадке. Автономные самосвалы безопасно работают бок о бок с другим оборудованием, легкими транспортными средствами и рабочими. Самосвалы с системой Command принимают указания по выемке материала, выезжают на место, перемещают груз в место разгрузки и даже предоставляют отчеты по техническому обслуживанию. И все это без оператора на борту.

1 - 8 из 9 Items Элементы
Предыдущ. Следующ.

Система Cat® MineStar™ Command для транспортировки — это решение нового поколения, в котором используются самые передовые технологии для повышения безопасности, производительности и эксплуатационной готовности на оживленных участках горных разработок в труднодоступных и удаленных местах. Решение Command обеспечивает полностью интегрированное управление автономными системами горной разработки для более эффективной транспортировки практически без перерывов в работе, увеличения объемов перемещаемого материала и уменьшения количества людей на рабочей площадке. Автономные самосвалы безопасно работают бок о бок с другим оборудованием, легкими транспортными средствами и рабочими. Самосвалы с системой Command принимают указания по выемке материала, выезжают на место, перемещают груз в место разгрузки и даже предоставляют отчеты по техническому обслуживанию. И все это без оператора на борту.

Ознакомиться с технологиями
  • Cat Fleet для наземных работ

    Cat® MineStar Fleet — это единый оптимальный источник информации для управления парком техники. Эту интегрированную систему контроля парка техники и управления им можно использовать с любой машиной или системой для измерения, управления и оптимизации каждого аспекта работ, независимо от их масштаба и типа. Система Fleet предоставляет в режиме реального времени данные о продолжительности цикла, полезной нагрузке и другие ключевые рабочие параметры. Она отслеживает местоположение машины и перемещение материала, а также предоставляет оповещения о неверных маршрутах, чтобы гарантировать перемещение в нужное место.

1 - 8 из 9 Items Элементы
Предыдущ. Следующ.

Cat® MineStar Fleet — это единый оптимальный источник информации для управления парком техники. Эту интегрированную систему контроля парка техники и управления им можно использовать с любой машиной или системой для измерения, управления и оптимизации каждого аспекта работ, независимо от их масштаба и типа. Система Fleet предоставляет в режиме реального времени данные о продолжительности цикла, полезной нагрузке и другие ключевые рабочие параметры. Она отслеживает местоположение машины и перемещение материала, а также предоставляет оповещения о неверных маршрутах, чтобы гарантировать перемещение в нужное место.

Ознакомиться с технологиями
  • Cat Health

    Благодаря регулярному мониторингу состояния оборудования горнодобывающие предприятия могут улучшить прогнозирование технического обслуживания и ремонта. При использовании такого подхода данные о состоянии оборудования играют ключевую роль. Полученные данные позволяют горнодобывающим предприятиям обнаружить потенциальные проблемы задолго до их проявления.

    Своевременный доступ к необходимым данным крайне важен при сборе сведений об эксплуатации оборудования и прогностическом анализе работы машин. Система Cat® MineStar™ Health, которая подключается к машинам и собирает важную информацию, предназначена именно для этого. В пакет MineStar Health входят средства подключения, которые собирают, преобразовывают и передают данные об оборудовании, а также приложения для визуализации, анализа и формирования отчетов о состоянии оборудования.

1 - 8 из 9 Items Элементы
Предыдущ. Следующ.

Благодаря регулярному мониторингу состояния оборудования горнодобывающие предприятия могут улучшить прогнозирование технического обслуживания и ремонта. При использовании такого подхода данные о состоянии оборудования играют ключевую роль. Полученные данные позволяют горнодобывающим предприятиям обнаружить потенциальные проблемы задолго до их проявления.

Своевременный доступ к необходимым данным крайне важен при сборе сведений об эксплуатации оборудования и прогностическом анализе работы машин. Система Cat® MineStar™ Health, которая подключается к машинам и собирает важную информацию, предназначена именно для этого. В пакет MineStar Health входят средства подключения, которые собирают, преобразовывают и передают данные об оборудовании, а также приложения для визуализации, анализа и формирования отчетов о состоянии оборудования.

Ознакомиться с технологиями

Загрузить ресурсы

Галерея изображений

MRG

Фотография

фотография

фотография

фотография

фотография

фотография

MRG
Фотография
фотография
фотография
фотография
фотография
фотография

Видео запуска

Видео запуска

360 View
360 View

Узнайте результаты сравнения 793 с популярной продукцией.
