14

Автогрейдеры 14

Найти дилера

Ключевые характеристики

Эффективная мощность (1-я передача) — полезная
238 л. с.
178 кВт
Эксплуатационная масса — стандартное оснащение
57250 фунт
25968 кг
Ширина отвала
14 фут
4.2 м

Обзор

Мощность, технологическое оснащение и функции повышения производительности труда оператора

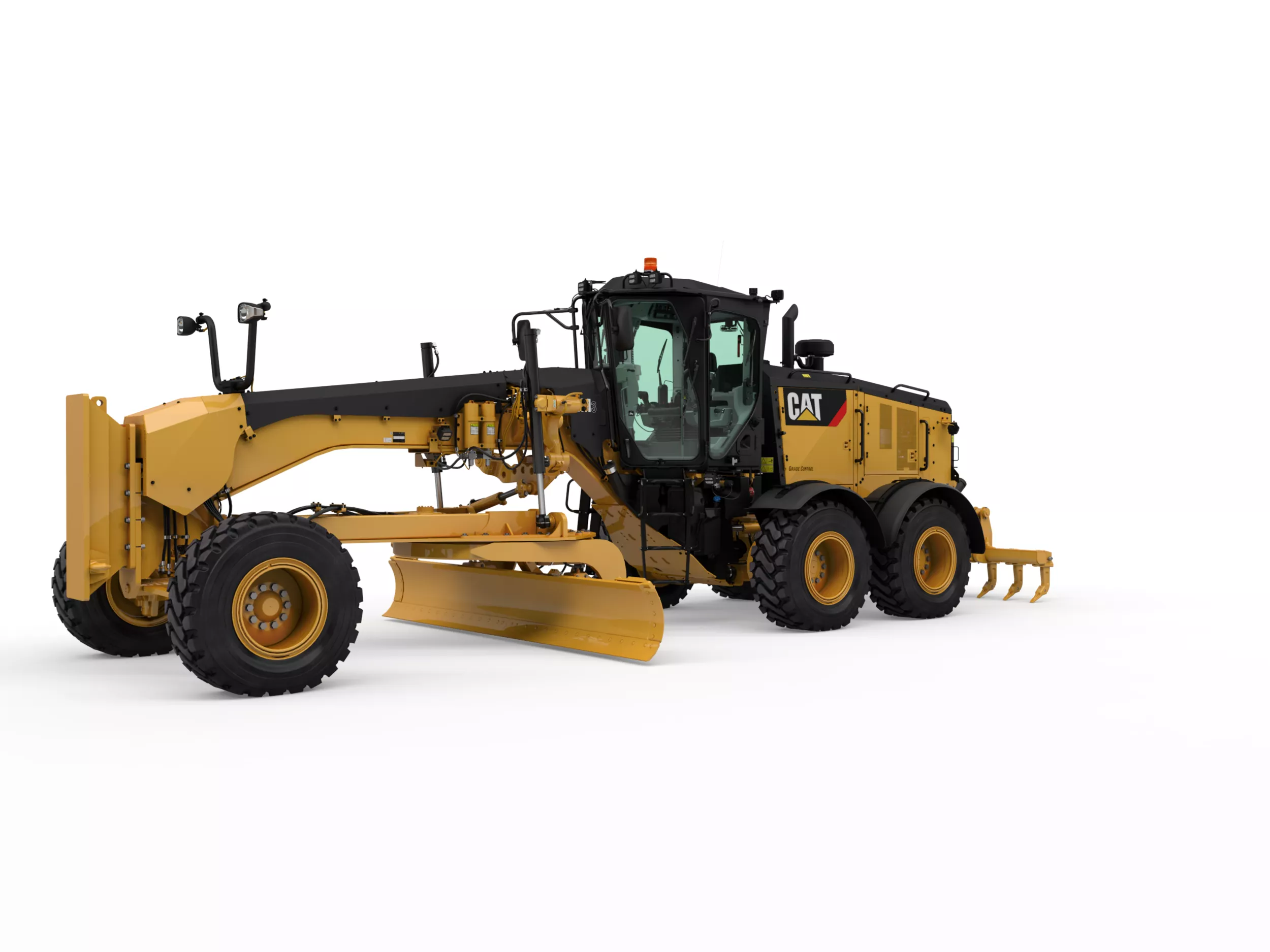

Автогрейдер Cat® 14 (14M3) знаменует новый этап в развитии отрасли. Эта машина оснащена более мощным двигателем, отличается улучшенной топливной экономичностью и сбалансированностью, повышенными рабочими характеристиками коробки передач, а также применением различных технологических новинок. Благодаря этому она сделает любую работу по выравниванию на отлично.

Преимущества

Перемещайте больше материала с меньшим расходом топлива

Экономичный режим снижает расход топлива при сохранении производительности.

До 78% Сокращение движений руками

Снижение усталости, связанной с большим количеством движений руками при управлении джойстиками.

Интегрированные технологии

Использование технологий Cat® GRADE позволяет повысить общую производительность работ благодаря точности результатов, сокращению объема повторных работ и снижению затрат.

Характеристики продукции 14

Эффективная мощность (1-я передача) — полезная 238 л. с. 178 кВт
Модель двигателя Cat C13 Cat C13
Диаметр цилиндров 5.1 дюйм 130 мм
Ход поршня 6.2 дюйм 157 мм
Частота вращения при номинальной мощности 1850 об/мин 1850 об/мин
Примечание (3) Заявленная полезная мощность представляет собой мощность на маховике двигателя, оборудованного вентилятором, воздухоочистителем, глушителем и генератором, при частоте вращения коленчатого вала двигателя 1850 об/мин. Заявленная полезная мощность представляет собой мощность на маховике двигателя, оборудованного вентилятором, воздухоочистителем, глушителем и генератором, при частоте вращения коленчатого вала двигателя 1850 об/мин.
Для стандартной температуры окружающей среды 122 °F 50 °C
Примечание (2) Оптимизированная система VHP Plus входит в стандартную комплектацию модели 14M3. Оптимизированная система VHP Plus входит в стандартную комплектацию модели 14M3.
Запас крутящего момента 41% 41%
Максимальная высота эксплуатации — на полной мощности 13900 фут 4237 м
Максимальный крутящий момент — VHP Plus 1137 фунт/фут 1542 Н·м
Выбросы загрязняющих веществ Эквиваленты Tier 4 Final или Stage V, Tier 3 или Stage IIIA либо Tier 2 или Stage II Эквиваленты Tier 4 Final или Stage V, Tier 3 или Stage IIIA либо Tier 2 или Stage II
Максимальная высота эксплуатации при полной мощности (Tier 3) 14349 фут 4374 м
Максимальная высота эксплуатации при полной мощности (Tier 2) 12049 фут 3672 м
Примечание (1) Полезная мощность, измеренная в соответствии с редакциями стандартов ISO 9249, SAE J1349 и EEC 80/1269, действующими на момент изготовления машины. Полезная мощность, измеренная в соответствии с редакциями стандартов ISO 9249, SAE J1349 и EEC 80/1269, действующими на момент изготовления машины.
Стандарт — частота вращения вентилятора — минимум 550 об/мин 550 об/мин
Примечание (4) Мощность в соответствии с ISO 14396 — Номинальная частота вращения коленчатого вала двигателя 1850 об/мин — VHP+ = 228 кВт (306 л. с.) Мощность в соответствии с ISO 14396 — Номинальная частота вращения коленчатого вала двигателя 1850 об/мин — VHP+ = 228 кВт (306 л. с.)
Примечание (5) Двигатели Cat, оснащенные системой избирательной каталитической нейтрализации (SCR), должны использовать: – жидкость для очистки выхлопных газов дизельных двигателей (DEF), которая соответствует требованиям стандарта 22241-1 Международной организации по стандартизации (ISO). Двигатели Cat, оснащенные системой избирательной каталитической нейтрализации (SCR), должны использовать: – жидкость для очистки выхлопных газов дизельных двигателей (DEF), которая соответствует требованиям стандарта 22241-1 Международной организации по стандартизации (ISO).
Стандарт — частота вращения вентилятора — максимум 1600 об/мин 1600 об/мин
Рабочий объем 763 дюйм³ 12.5 л
Количество цилиндров 6 6
Поворотный круг — наружный диаметр 71.7 дюйм 1822 мм
Передний мост — угол наклона колес влево/вправо 17.1° 17.1°
Передний мост — полный угол качания на сторону 32° 32°
Ширина отвала 14 фут 4.2 м
Радиус дуги 16.3 дюйм 413 мм
Зазор между верхней кромкой отвала и поворотным кругом 4.6 дюйм 117 мм
Ширина отвала — с боковыми накладками 169 дюйм 4290 мм
Высота отвала — с режущей кромкой 24.9 дюйм 631 мм
Ширина отвала — без боковых накладок 164 дюйм 4166 мм
Высота отвала — без режущей кромки 23 дюйм 585 мм
Максимальная глубина резания 23.3 дюйм 593 мм
Смещение центра поворотного круга влево 25.6 дюйм 650 мм
Максимальная высота подъема над уровнем грунта 16.5 дюйм 419 мм
Смещение центра поворотного круга вправо 20.5 дюйм 520 мм
Диапазон наклона верхней части отвала — назад
Максимальный вылет плеча за наружную поверхность шины — правая сторона 78.9 дюйм 2004 мм
Боковое смещение отвала — вправо 31.1 дюйм 790 мм
Боковое смещение отвала — влево 29.1 дюйм 740 мм
Максимальный вылет плеча за наружную поверхность шины — левая сторона 73.6 дюйм 1870 мм
Диапазон наклона верхней части отвала — вперед 40° 40°
Эксплуатационная масса — стандартное оснащение 57250 фунт 25968 кг
Полная масса машины — базовая* — общая 50980 фунт 23124 кг
Полная масса машины — базовая* — передняя ось 13994 фунт 6344 кг
Полная масса машины — стандартное оснащение — общая 57250 фунт 25968 кг
Полная масса машины — стандартное оснащение — задний мост 42005 фунт 19053 кг
Полная масса машины — стандартное оснащение — передний мост 15245 фунт 6915 кг
Полная масса машины — базовая* — задняя ось 36994 фунт 16780 кг
Примечание *Базовая эксплуатационная масса приведена для машины в стандартной комплектации с шинами 20.5 R25, полностью заправленным топливным баком, оператором и кабиной с конструкцией защиты при опрокидывании (ROPS). *Базовая эксплуатационная масса приведена для машины в стандартной комплектации с шинами 20.5 R25, полностью заправленным топливным баком, оператором и кабиной с конструкцией защиты при опрокидывании (ROPS).
Система кондиционирования воздуха Система кондиционирования воздуха этих машин содержит хладагент с фторированными парниковыми газами R134a (потенциал глобального потепления = 1430). Система содержит 2,0 кг (4,4 фунта) хладагента, что соответствует 2860 метрической тонны (2,76 т) CO2. Система кондиционирования воздуха этих машин содержит хладагент с фторированными парниковыми газами R134a (потенциал глобального потепления = 1430). Система содержит 2,0 кг (4,4 фунта) хладагента, что соответствует 2860 метрической тонны (2,76 т) CO2.

14 Стандартное оборудование

КАБИНА ОПЕРАТОРА

  • Джойстик, механически регулируемые подлокотники
  • Система кондиционирования воздуха с нагревателем
  • Индикатор поперечного смещения
  • Крючок для одежды
  • Подстаканник
  • Цифровой дисплей отображения скорости и передачи
  • Двери — правая и левая, со стеклоочистителем
  • Индикаторы (аналоговые) в кабине (уровень топлива, шарнирное сочленение, температура охлаждающей жидкости двигателя, частота вращения коленчатого вала двигателя и температура гидравлического масла)
  • Указатели наклона машины
  • Дисплей сообщений
  • Джойстик выбора передач
  • Джойстик управления гидравлическими функциями навесного оборудования, рулевого управления, коробки передач
  • Лестницы с левой и с правой стороны кабины
  • Левые и правые фонари бокового освещения
  • Ночное освещение кабины, светодиодное
  • Счетчик моточасов, цифровой
  • Широкоугольное внутреннее зеркало заднего вида
  • Разъем электропитания, 12 В
  • Комплект для подключения радиоприемника, развлекательной системы
  • Кабина с конструкцией ROPS, звукоизоляция обеспечивает уровень шума внутри кабины менее 73 дБ(А) в соответствии с ISO 6394 (при частоте вращения вентилятора 70%)
  • Сиденье с механической подвеской и тканевой обивкой
  • Отсеки для хранения
  • Электронное управление дроссельной заслонкой

СИЛОВАЯ ПЕРЕДАЧА

  • Двухступенчатый воздухоочиститель сухого типа с радиальным уплотнением, индикатором обслуживания с системой Messenger и эжектором пыли
  • Шарнирное сочленение, автоматический возврат в центральное положение
  • Промежуточный охладитель наддувочного воздуха (ATAAC)
  • Автоматическая блокировка дифференциала
  • Индикация износа тормозов
  • Гидравлические маслопогружные тормоза четырех колес
  • Постоянная мощность, передаваемая на грунт
  • Система контроля
  • Предохранительная муфта поворотного круга
  • Блокировка / разблокировка дифференциала*
  • Слив моторного масла, экологически безопасный
  • Наддувный вентилятор с гидроприводом
  • Экономичный режим двигателя
  • Система облегчения пуска двигателя с впрыском эфира
  • Топливный бак, доступный с уровня земли
  • Водоотделитель топливной системы
  • Наддувный вентилятор с гидроприводом
  • Глушитель, под капотом (соответствует требованиям китайского стандарта China Nonroad Stage III и стандартов, эквивалентных Tier 3, Stage IIIA, Tier 2, Stage II)
  • Оптимизированная регулируемая мощность
  • Стояночный тормоз — многодисковый, герметичный, с масляным охлаждением
  • Топливоподкачивающий насос
  • Отверстие для слива осадка из топливного бака
  • Три варианта двигателя C13. Один из двигателей соответствует требованиям стандарта на выбросы загрязняющих веществ Tier 4 Final/Stage V и подходит для использования в странах с высокими экологическими требованиями. Второй вариант соответствует требованиям стандартов на выбросы загрязняющих веществ Tier 3, Stage IIIA или China Nonroad Stage III в зависимости от региона. Третий вариант соответствует требованиям стандартов на выбросы загрязняющих веществ, эквивалентным Tier 2/Stage II, и предназначен для стран с менее жесткими экологическими требованиями, в зависимости от требований в определенной стране.
  • Коробка передач с переключением под нагрузкой и прямым приводом, 8 передач переднего хода / 6 передач заднего хода

ЭЛЕКТРООБОРУДОВАНИЕ

  • Генератор, 150 А, в герметичном корпусе
  • Аккумуляторные батареи, не требующие обслуживания, для тяжелых условий эксплуатации, 1125 А тока холодного пуска
  • Панель автоматов защиты
  • Электрическая система, 24 В*
  • Поликлиновый ремень с автоматическим натяжителем
  • Фары: заднего хода (светодиодные), дорожного освещения, установленные на крыше, стоп-сигналы и габаритные фонари (светодиодные)
  • Product Link
  • Стартер, электрический
  • Лампы подсветки, на корпусе, задние, светодиодные

БЕЗОПАСНОСТЬ

  • Аварийная сигнализация, резервная
  • Выключатель двигателя, доступный с уровня земли
  • Молоток (аварийный выход)
  • Электрический звуковой сигнал
  • Блокировка гидравлического рабочего оборудования для движения по дорогам
  • Система контроля отсутствия оператора
  • Безбликовая краска на верхней части передней рамы, верхней части заднего капота и гидроцилиндрах рыхлителя
  • Ремень безопасности с инерционной катушкой, ширина 76 мм (3 дюйма)
  • Вспомогательное рулевое управление
  • Окна с многослойными стеклами: Неподвижное ветровое стекло со стеклоочистителями, имеющими прерывистый режим работы; стеклоочистители боковых и задних окон (3)

14 Дополнительное оборудование

КАБИНА ОПЕРАТОРА

  • Звуковой сигнал
  • Дверца с подогревом
  • Зеркала высокой обзорности
  • Зеркала, наружные с подогревом 24 В
  • Зеркала, наружные
  • Сиденье с подогревом
  • Сиденье с подогревом/вентилируемое
  • Камера заднего вида
  • Индикатор ремня безопасности

СИЛОВАЯ ПЕРЕДАЧА

  • Коробка передач, автоматическое переключение передач
  • Компрессионный тормоз двигателя

ТЕХНОЛОГИИ

  • Система автоматического поддержания поперечного наклона профиля дороги Cat GRADE
  • Функция управления отвалом
  • Усовершенствованные джойстики управления
  • Автоматическое управление шарнирным сочленением

ЗАЩИТА

  • Защита от мусора
  • Защитные элементы цилиндра переднего моста
  • Задние крылья
  • Средства шумоподавления, корпус двигателя и коробка передач
  • Защита коробки передач
  • Гидроаккумуляторы подъема отвала
  • Быстрая заправка топливом, 378,5 л/мин (100 галл./мин)
  • Металлические износные вставки сцепного устройства, поворотного круга и отвала

ЭЛЕКТРООБОРУДОВАНИЕ

  • Освещение, светодиодное, предупредительный мигающий фонарь
  • Освещение, передние фонари, верхние
  • Освещение, передние фонари, нижние
  • Крепление лампы аварийной сигнализации
  • Галогенные фонари рабочего освещения
  • Светодиодные фонари рабочего освещения

БЕЗОПАСНОСТЬ

  • Дополнительные камера заднего вида и монитор
  • Ключ противоугонной системы машины

ПРОЧЕЕ НАВЕСНОЕ ОБОРУДОВАНИЕ

  • Отвал 4,9 м (16 футов)
  • Нагреватель охлаждающей жидкости двигателя, 120 В
  • Нагреватель охлаждающей жидкости двигателя, 240 В
  • Гидравлические устройства с дополнительными гидрораспределителями: Base +1, Base +3, Base +4, Base +5, Base +6
  • Product Link (спутниковая, сотовая связь)
  • Обод, 431,8 × 635 мм (17 × 25 дюймов) MP (запасной)
  • Крепление на раме для снежного плуга
  • Быстрая заправка

НАВЕСНОЕ ОБОРУДОВАНИЕ / ОСНАСТКА G.E.T.

  • Отвал 4,9 м (16 футов) с плоской режущей кромкой 254 × 35 мм (10 × 1 3⁄8 дюйма)
  • Толкающий блок, противовес
  • Рыхлитель, задний
  • Зуб, рыхлитель

ЖИДКОСТИ

  • Охлаждающая жидкость, –51 °C (–60 °F)
