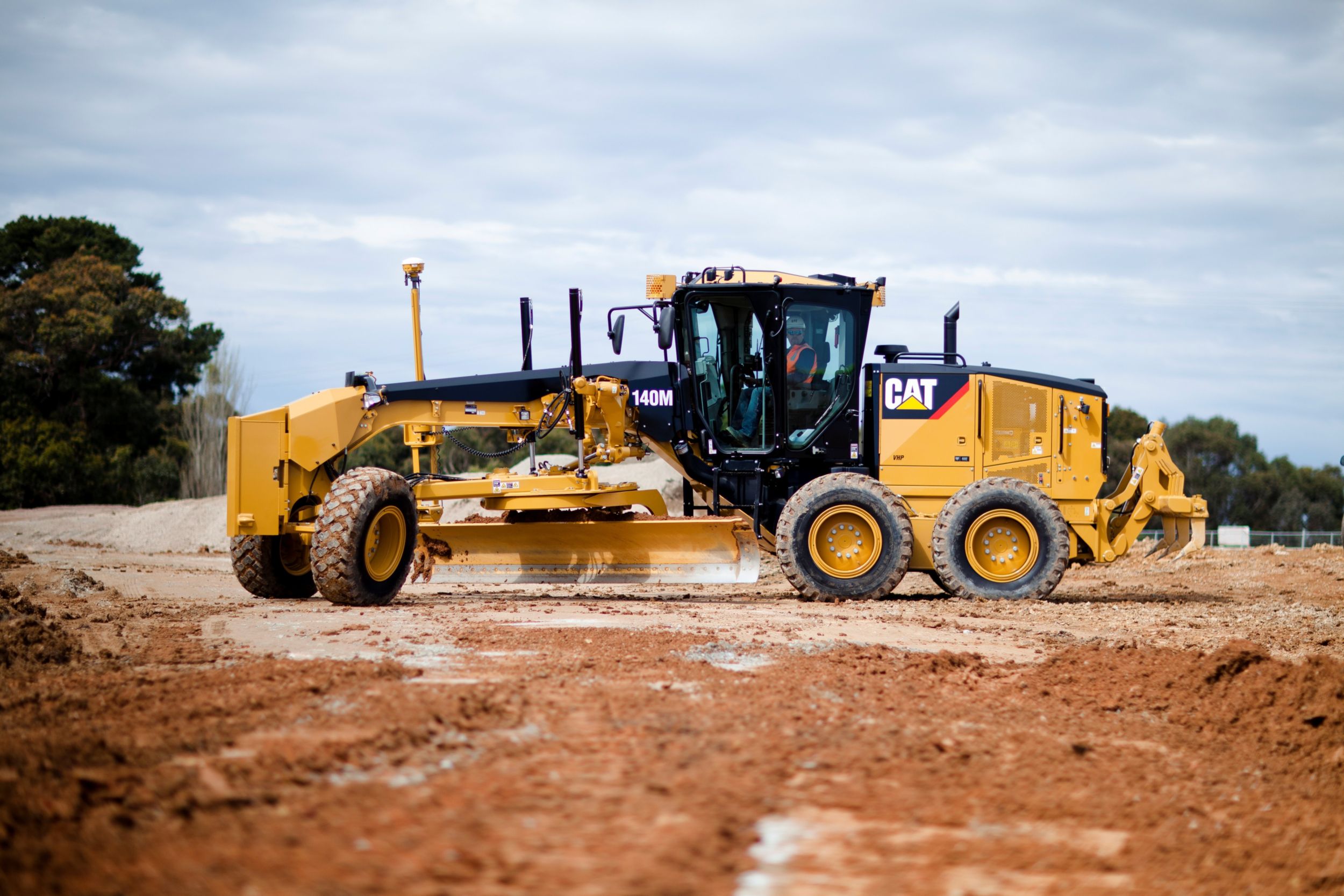

Автогрейдер 150 | Cat

Двигатель

Модель двигателя	Cat® C7 AWD - Cat C9 Cat® C7 AWD - Cat C9
Выбросы загрязняющих веществ	Выбросы соответствуют стандартам Агентства по охране окружающей среды США Tier 3 и европейскому стандарту Stage IIIA. Выбросы соответствуют стандартам Агентства по охране окружающей среды США Tier 3 и европейскому стандарту Stage IIIA.
Базисная мощность (1-я передача) — полезная — метрические единицы	186 л. с. 136 кВт
Эффективное увеличение полезной мощности системой VHP Plus	136–174 кВт (183–233 л. с.) 136–174 кВт (183–233 л. с.)
Диапазон системы VHP Plus — полезная мощность — метрические единицы	136–174 кВт (186–237 л. с.) 136–174 кВт (186–237 л. с.)
Рабочий объем	439 дюйм³ 7.2 л
Диаметр цилиндров	4.3 дюйм 110 мм
Ход поршня	5 дюйм 127 мм
Запас по крутящему моменту — VHP Plus	39% 39%
Максимальный крутящий момент — VHP Plus	855 фунт/фут 1159 Н·м
Частота вращения при номинальной мощности	2000 об/мин 2000 об/мин
Количество цилиндров	6 6
Высота над уровнем моря, на которой происходит снижение мощности	10000 фут 3048 м
Стандарт — частота вращения вентилятора — максимум	1450 об/мин 1450 об/мин
Стандарт — частота вращения вентилятора — минимум	600 об/мин 600 об/мин
Стандарт — конфигурация для температуры окружающей среды	109 °F 43 °C
Высокая температура окружающей среды — частота вращения вентилятора — максимальная	1650 об/мин 1650 об/мин
Высокая температура окружающей среды — частота вращения вентилятора — минимальная	600 об/мин 600 об/мин
Высокая — температура окружающей среды	122 °F 50 °C
Примечание (1)	Максимальный крутящий момент (VHP Plus) соответствует 1 000 об/мин. Максимальный крутящий момент (VHP Plus) соответствует 1 000 об/мин.
Примечание (2)	Полезная мощность, измеренная в соответствии с редакциями стандартов ISO 9249, SAE J1349 и EEC 80/1269, действующими на момент изготовления машины. Полезная мощность, измеренная в соответствии с редакциями стандартов ISO 9249, SAE J1349 и EEC 80/1269, действующими на момент изготовления машины.
Примечание (3)	Заявленная полезная мощность представляет собой мощность на маховике двигателя при номинальной частоте вращения двигателя 2000 об/мин, оборудованного вентилятором, работающим с минимальной частотой вращения, воздухоочистителем, глушителем и генератором. Заявленная полезная мощность представляет собой мощность на маховике двигателя при номинальной частоте вращения двигателя 2000 об/мин, оборудованного вентилятором, работающим с минимальной частотой вращения, воздухоочистителем, глушителем и генератором.
Примечание (4)	Мощность в соответствии с ISO 14396; Номинальная частота вращения = 2000 об/мин; VHP Plus = 175 кВт (234 л. с.) Мощность в соответствии с ISO 14396; Номинальная частота вращения = 2000 об/мин; VHP Plus = 175 кВт (234 л. с.)
Примечание (5)	При работе на высоте до 3048 м (10 000 футов) над уровнем моря номинальная мощность двигателя не уменьшается. При работе на высоте до 3048 м (10 000 футов) над уровнем моря номинальная мощность двигателя не уменьшается.
Эффективная мощность (1-я передача) — полезная	183 л. с. 136 кВт

Силовая передача

Передачи переднего/заднего хода	8 передач переднего хода/6 передач заднего хода 8 передач переднего хода/6 передач заднего хода
Коробка передач	С прямым приводом, переключением под нагрузкой и промежуточным валом С прямым приводом, переключением под нагрузкой и промежуточным валом
Тормоза — рабочие	Многодисковый, с масляным охлаждением Многодисковый, с масляным охлаждением
Тормоза — рабочие — площадь фрикционной поверхности	3565 дюйм² 23000 см²
Тормоза — стояночные	Многодисковый, с масляным охлаждением Многодисковый, с масляным охлаждением
Тормоза — дополнительные	Система управления с двойным контуром Система управления с двойным контуром

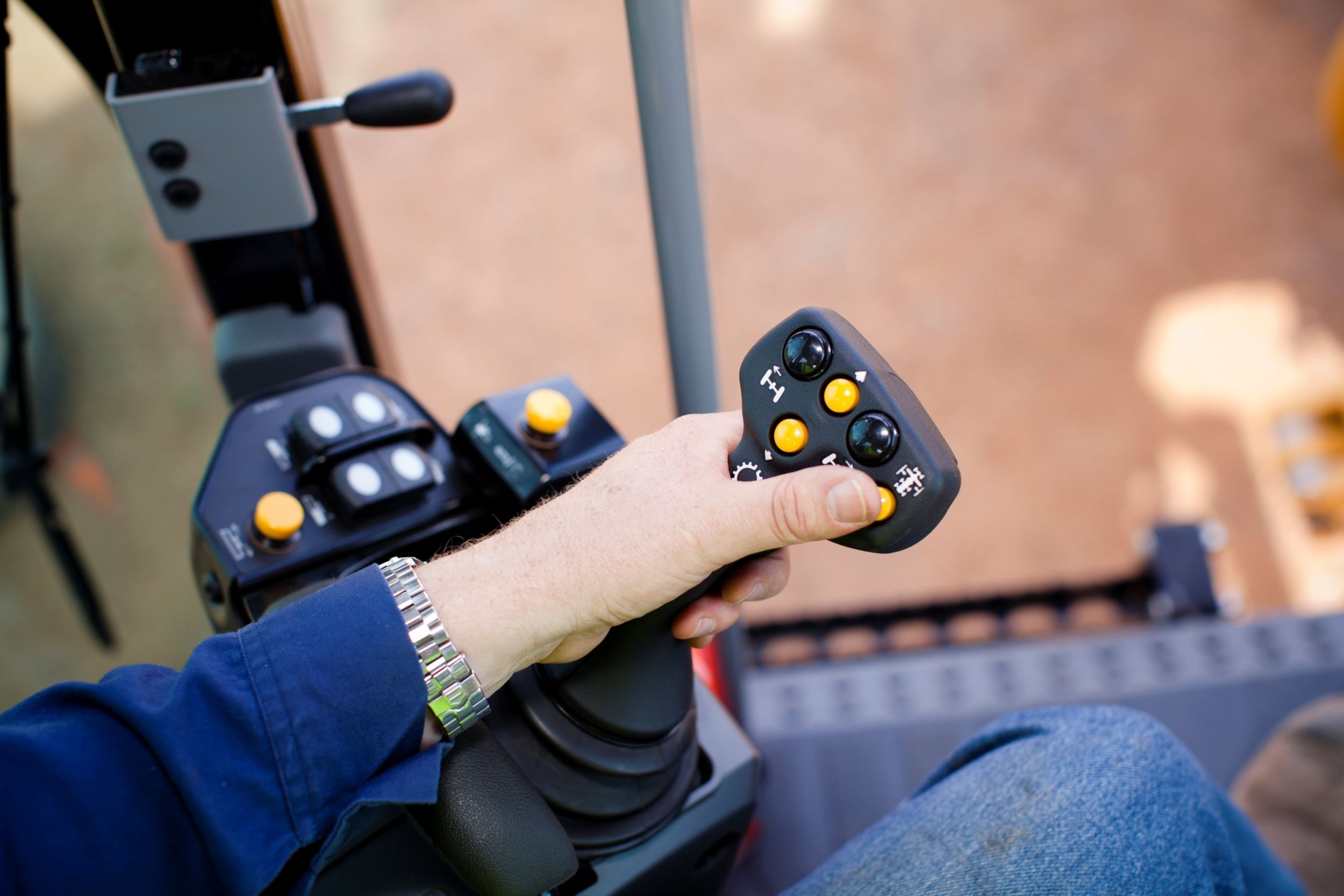

Гидросистема

Тип контура	Электрогидравлическая система с регулированием мощности по нагрузке и закрытым центром Электрогидравлическая система с регулированием мощности по нагрузке и закрытым центром
Тип насоса	Поршневой с переменной производительностью Поршневой с переменной производительностью
Производительность насоса	55.7 галл./мин 210 л/мин
Максимальное давление в системе	3500 фунт на кв. дюйм 24150 кПа
Давление холостого хода	450 фунт на кв. дюйм 3100 кПа
Примечание	Производительность насоса измерена при 2150 об/мин. Производительность насоса измерена при 2150 об/мин.

Эксплуатационные характеристики

Максимальная скорость движения — передний ход	29 миля/ч 46.6 км/ч
Максимальная скорость движения — задний ход	22.9 миля/ч 36.8 км/ч
Радиус разворота — по внешней стороне шин передних колес	24.93 фут 7.6 м
Диапазон поворота управляемых колес — влево/вправо	47,5° 47,5°
Угол поворота шарнирного сочленения — влево/вправо	20° 20°
Передний ход — 1-я передача	2.5 миля/ч 4 км/ч
Передний ход — 2-я передача	3.4 миля/ч 5.5 км/ч
Передний ход — 3-я передача	5 миля/ч 8 км/ч
Передний ход — 4-я передача	6.8 миля/ч 11 км/ч
Передний ход — 5-я передача	10.6 миля/ч 17.1 км/ч
Передний ход — 6-я передача	14.5 миля/ч 23.3 км/ч
Передний ход — 7-я передача	19.9 миля/ч 32 км/ч
Передний ход — 8-я передача	29 миля/ч 46.6 км/ч
Задний ход — 1-я передача	2 миля/ч 3.2 км/ч
Задний ход — 2-я передача	3.7 миля/ч 6 км/ч
Задний ход — 3-я передача	5.4 миля/ч 8.7 км/ч
Задний ход — 4-я передача	8.4 миля/ч 13.5 км/ч
Задний ход — 5-я передача	15.7 миля/ч 25.3 км/ч
Задний ход — 6-я передача	22.9 миля/ч 36.8 км/ч

Заправочные емкости

Емкость топливного бака	110 галл. (США) 416 л
Система охлаждения	10.6 галл. (США) 40 л
Гидросистема — бак	16.9 галл. (США) 64 л
Моторное масло	6.6 галл. (США) 25 л
Коробка передач — дифференциал — бортовые редукторы	16.9 галл. (США) 64 л
Картер сдвоенного привода — каждый	16.9 галл. (США) 64 л
Корпус ступичного подшипника переднего колеса	0.13 галл. (США) 0.5 л
Кожух привода поворотного круга	1.8 галл. (США) 7 л

Рама

Поворотный круг — диаметр	60.2 дюйм 1530 мм
Поворотный круг — толщина перекладины отвала	1.6 дюйм 40 мм
Тягово-сцепное устройство — высота	6 дюйм 152 мм
Тягово-сцепное устройство — ширина	3 дюйм 76.2 мм
Конструкция передней рамы — высота	12 дюйм 305 мм
Конструкция передней рамы — ширина	12 дюйм 305 мм
Конструкция передней рамы — толщина	0.6 дюйм 16 мм
Передний мост — высота до центра моста	23 дюйм 571 мм
Передний мост — угол наклона колес влево/вправо	18° 18°
Передний мост — полный угол качания на сторону	32° 32°

Балансирные тележки

Высота	19.9 дюйм 506 мм
Ширина	7.9 дюйм 201 мм
Толщина боковой стенки — внутренняя	0.6 дюйм 16 мм
Толщина боковой стенки — наружная	0.7 дюйм 18 мм
Шаг приводной цепи	2 дюйм 50.8 мм
Колесная база балансирной тележки	60 дюйм 1523 мм
Угол качания колесной тележки — передняя верхняя часть	15° 15°
Угол качания колесной тележки — передняя нижняя часть	25° 25°

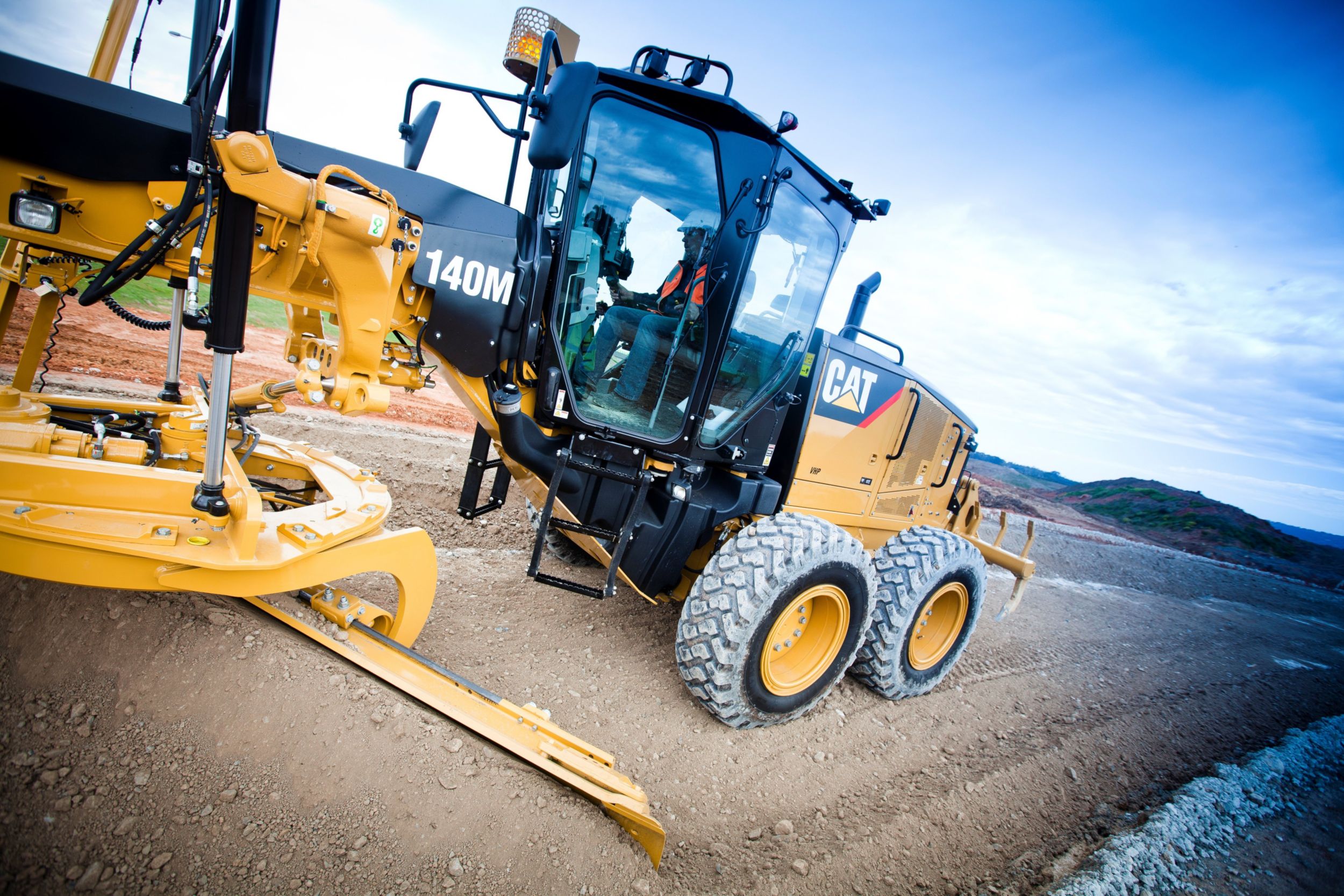

Отвал

Ширина отвала	12 фут 3.7 м
Отвал — ширина	12 фут 3.7 м
Отвал — высота	24 дюйм 610 мм
Отвал — толщина	0.87 дюйм 22 мм
Радиус дуги	16.3 дюйм 413 мм
Зазор между верхней кромкой отвала и поворотным кругом	6.5 дюйм 166 мм
Ширина режущей кромки	6 дюйм 152 мм
Толщина режущей кромки	0.6 дюйм 16 мм
Боковая накладка — ширина	6 дюйм 152 мм
Боковая накладка — толщина	0.6 дюйм 16 мм
Тяговое усилие на отвале — разрешенная масса машины в базовой комплектации	24294 фунт 11020 кг
Тяговое усилие на отвале — разрешенная масса машины в максимальной комплектации	31758 фунт 14405 кг
Усилие прижима отвала к грунту — максимальная разрешенная масса машины в базовой комплектации	16410 фунт 7444 кг
Усилие прижима отвала к грунту — максимальная полная масса машины в максимальной комплектации	28503 фунт 12929 кг
Примечание	Тяговое усилие на отвале рассчитано при коэффициенте сцепления 0,9, который соответствует условиям без проскальзывания, и для полной массы машины (GVW). Тяговое усилие на отвале рассчитано при коэффициенте сцепления 0,9, который соответствует условиям без проскальзывания, и для полной массы машины (GVW).

Диапазон перемещения отвала

Смещение центра поворотного круга вправо	28.7 дюйм 728 мм
Смещение центра поворотного круга влево	27.4 дюйм 695 мм
Боковое смещение отвала — вправо	26 дюйм 660 мм
Боковое смещение отвала — влево	20.1 дюйм 510 мм
Максимальный угол поворота отвала	90° 90°
Диапазон наклона верхней части отвала — вперед	40 градусов 40 градусов
Диапазон наклона верхней части отвала — назад	5 градусов 5 градусов
Максимальный вылет плеча за наружную поверхность шины — правая сторона	77.9 дюйм 1978 мм
Максимальный вылет плеча за наружную поверхность шины — левая сторона	70.5 дюйм 1790 мм
Максимальная высота подъема над уровнем грунта	18.9 дюйм 480 мм
Максимальная глубина резания	28.1 дюйм 715 мм

Рыхлитель

Глубина рыхления — максимальная	16.8 дюйм 428 мм
Держатели зубьев рыхлителя	5 5
Расстояние между держателями зубьев рыхлителя	21 дюйм 533 мм
Усилие заглубления	20540 фунт 9317 кг
Усилие отрыва	26259 фунт 11911 кг
Увеличение длины машины при поднятой перекладине	36.2 дюйм 919 мм

Кирковщик

Передний, V-образный, 5 или 11 зубьев — рабочая ширина	47.4 дюйм 1205 мм
Передний, V-образный, 5 или 11 зубьев — глубина киркования, максимальная	18.4 дюйм 467 мм
Передний, V-образный, 5 или 11 зубьев — держатели зубьев кирковщика	5, 11 5, 11
Передний, V-образный, 5 или 11 зубьев — расстояние между держателями зубьев кирковщика	4.6 дюйм 116 мм
Центральный, V-образный — рабочая ширина	46.6 дюйм 1184 мм
Центральный, V-образный — глубина киркования, максимальная	11.5 дюйм 292 мм
Центральный, V-образный — держатели зубьев кирковщика	11 11
Центральный, V-образный — расстояние между держателями зубьев кирковщика	4.6 дюйм 116 мм
Задний — рабочая ширина	91 дюйм 2300 мм
Задний — глубина киркования, максимальная	10.5 дюйм 266 мм
Задний — держатели зубьев кирковщика	9 9
Задний — расстояние между держателями зубьев кирковщика	10.5 дюйм 267 мм

Массы

Эксплуатационная масса — стандартное оснащение	41868 фунт 18991 кг
Полная масса машины — базовая — общая	36554 фунт 16581 кг
Полная масса машины — базовая — передний мост	9561 фунт 4337 кг
Полная масса машины — базовая — задний мост	26993 фунт 12244 кг
Полная масса машины — максимальная — общая	51893 фунт 23538 кг
Полная масса машины — максимальная — передний мост	16606 фунт 7532 кг
Полная масса машины — максимальная — задний мост	35287 фунт 16006 кг
Полная масса машины — стандартное оснащение	41868 фунт 18991 кг
Полная масса машины — стандартное оснащение — общая	41868 фунт 18991 кг
Полная масса машины — стандартное оснащение — передний мост	11716 фунт 5314 кг
Полная масса машины — стандартное оснащение — задний мост	30152 фунт 13677 кг
Примечание	Базовая эксплуатационная масса приведена для машины в стандартной комплектации с шинами 14.00R24 на разъемных ободьях, полностью заправленным топливным баком, охлаждающей жидкостью, смазочными материалами и оператором. Базовая эксплуатационная масса приведена для машины в стандартной комплектации с шинами 14.00R24 на разъемных ободьях, полностью заправленным топливным баком, охлаждающей жидкостью, смазочными материалами и оператором.

Размеры

Высота — до верха кабины	130 дюйм 3308 мм
Высота — до верха кабины Product Link	133 дюйм 3378 мм
Высота — средняя часть переднего моста	23.5 дюйм 596 мм
Длина — база колесной тележки	60 дюйм 1523 мм
Длина — от переднего моста до отвала	100 дюйм 2552 мм
Длина — от переднего моста до середины колесной тележки	241 дюйм 6123 мм
Длина — от шины переднего колеса до задней части машины	344 дюйм 8754 мм
Длина — от толкающей плиты до рыхлителя	399 дюйм 10136 мм
Длина — от толкающего бруса до рыхлителя в поднятом положении	386 дюйм 9818 мм
Дорожный просвет — задний мост	13.3 дюйм 339 мм
Высота — верхняя часть гидроцилиндров	119 дюйм 3040 мм
Высота — выпускная труба	121 дюйм 3076 мм
Ширина — по осевым линиям задних колес	84 дюйм 2140 мм
Ширина — по внешней стороне шин задних колес	98 дюйм 2511 мм
Ширина — по внешней стороне шин передних колес	98 дюйм 2511 мм

Соответствие стандартам

ROPS/FOPS	ISO 3471:2008, ISO 3449:2005 уровень II ISO 3471:2008, ISO 3449:2005 уровень II
Рулевое управление	ISO 5010:2007 ISO 5010:2007
Тормоза	ISO 3450:1996 ISO 3450:1996
Примечание (1)	Уровень статического звукового давления, воздействующий на оператора и измеренный по методике ISO 6394:2008, для правильно установленной и обслуживаемой кабины Caterpillar при закрытых дверях и окнах и при работе вентилятора с гидроприводом на максимальной скорости составляет 74 дБ(A). Уровень статического звукового давления, воздействующий на оператора и измеренный по методике ISO 6394:2008, для правильно установленной и обслуживаемой кабины Caterpillar при закрытых дверях и окнах и при работе вентилятора с гидроприводом на максимальной скорости составляет 74 дБ(A).

Стандарты

Шум

ISO 6394:2008, ISO 6395:2008 ISO 6394:2008, ISO 6395:2008

Полезная мощность — VHP Plus

Передача — 1-я переднего хода	183 л. с. 136 кВт
Передача — 2-я переднего хода	188 л. с. 140 кВт
Передача — 3-я переднего хода	203 л. с. 151 кВт
Передача — 4-я переднего хода	208 л. с. 155 кВт
Передача — 5-я переднего хода	213 л. с. 159 кВт
Передача — 6-я переднего хода	218 л. с. 163 кВт
Передача — 7-я переднего хода	233 л. с. 174 кВт
Передача — 8-я переднего хода	233 л. с. 174 кВт
Передача — 1-я заднего хода	183 л. с. 136 кВт
Передача — 2-я заднего хода	188 л. с. 140 кВт
3–6-я передача заднего хода	203 л. с. 151 кВт
