ضواغط طمر النفايات 816

طلب عرض أسعار البحث عن وكيل

المواصفات الرئيسية

إجمالي القدرة - SAE J1995:2014: 284 حصان; 212 كيلووات

صافي القدرة - SAE J1349:2011: 249 حصان; 186 كيلووات

صافي القدرة - ISO 9249:2007: 249 حصان; 186 كيلووات

816
تغيير الموديل

عرض عام

يساعدك على العمل بكفاءة كبيرة

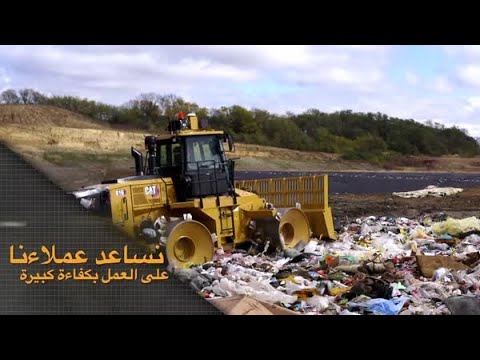

تم تصميم الموديل Cat 816 لغرض القيام بعمليات طمر النفايات، حيث يتميز بالأداء الفائق والكفاءة العالية التي تأتي من أكثر من 50 عامًا من الريادة في مجال الصناعة. كفاءة مؤكدة ميدانيًا في الحماية والتقنيات المتكاملة تتيح التشغيل عند أعلى المستويات وتحسين أداء طمر النفايات.

الفوائد

واقيات محسنة

مصمم لحماية المكونات والأنظمة الرئيسية من التلف، أو الحطام، أو المواد الكيماوية، أو التآكل المبكر، أو التفاف المواد حول المكونات.

صيانة أقل

اجعل الصيانة المنتظمة أكثر راحة باستخدام نقاط الخدمة المُجمّعة.

زيادة معززة للمشغل

تساعد الكابينة المحدَّثة المزوَّدة بنظام التوجيه الهادئ، والمقعد الجديد، وأدوات التحكم القابلة للضبط المشغلين على العمل بإنتاجية أعلى طوال اليوم.

نظرة سريعة على الخصائص

دخول/خروج مُحَسَّن مع كابينة معدلة التصميم بالكامل ومزودة بمسند ذراع قلاب.
يمكنك إبقاء المشغلين لديك على علم بظروف الماكينة وتشغيلها من خلال نظام مراقبة الماكينة VIMS™ 3G.
تعزيز السلامة والرؤية باستخدام كاميرا رؤية خلفية قياسية.
الحفاظ على إعدادات درجة الحرارة المفضلة مع التحكم الأوتوماتيكي في المناخ.
تعزيز إنتاجية المشغل من خلال لوحات مفاتيح غشائية جديدة، والإشعال بمفتاح، ومفتاح فرامل انتظار E-H.
تحسين مستوى الراحة مع مستويات صوت منخفضة للمشغل.
تحسين مستويات الصوت للمراقب وحزم صوت منخفضة اختيارية.

يوجد صندوق المكونات الإلكترونية داخل الكابينة ويتميز بسهولة الوصول وبيئة محكومة.
التركيز على السلامة مع الوصول من مستوى الأرض أو المنصة إلى معظم المكونات الرئيسية.
مستوى الأرض: إيقاف التشغيل في حالة الطوارئ، وفصل البطارية، وبدء التشغيل بمساعدة خارجية.
الفحص البصري السريع وتقليل تلوث السوائل لأدى حد ممكن مع مقاييس الرؤية الخاصة بسائل التبريد، وناقل الحركة، والزيت الهيدروليكي.
مؤشر إلكتروني لتقييد مدخل الهواء.
تصميم يتيح سهولة الخدمة والفحص.
– تم تجميع مبرد الزيت الهيدروليكي، ومبرد الوقود، والمكثف معًا
– نقاط تشحيم مركزية
يستطيع المشغلون والفنيون حل أي مشاكل قبل التعطل باستخدام نظام إدارة المعلومات الحيوية (VIMS).

أداء موثوق فيه، وعمر طويل، وانبعاثات منخفضة.
مستويات عالية من الإنتاجية وكفاءة استهلاك الوقود.
يتوفر خياران من المحركات للوفاء بمعايير وكالة حماية البيئة (EPA) الأمريكية من المستوى 4 النهائي والاتحاد الأوروبي المرحلة V، أو معايير الانبعاثات المكافئة لمعايير وكالة حماية البيئة (EPA) الأمريكية من المستوى 3 والاتحاد الأوروبي المرحلة IIIA.
بالنسبة لخيار المستوى 4 النهائي 4 والمرحلة V، تتضمن وحدة الانبعاثات النظيفة من Cat محفزًا لأكسدة الديزل، وفلتر جزيئات ديزل، ونظام استرجاع من Cat، مع استخدام تقنية SCR.
يتم التجديد بشكل أوتوماتيكي تمامًا ولا يقطع دورة عمل الماكينة.
تمتع بالحد الأقصى للاستجابة والتحكم مع نظام التحكم المتكامل في التوجيه وناقل الحركة (STIC™).
ترشيد أفضل لاستهلاك الوقود مع نظام إيقاف النظام الكهربائي والمحرك الأوتوماتيكي.
تحقيق قوة دافعة أكبر على المنحدرات إلى جانب وفورات الوقود من خلال نقل هذه القوة الدافعة خلال نقاط التبديل مع أدوات التحكم في ناقل الحركة الجديدة كليًا لنظام التحكم الإلكتروني المتقدم في الإنتاجية (APECS).
يتعرض المشغلون لكلال أقل مع قفل الخانق للمحافظة على سرعة المحرك.

تجمع تقنية Compact بين الإمكانات المتطورة لقياس الضغط، والتوجيه داخل الكابينة، إعداد التقارير، وتهدف تلك الإمكانات إلى مساعدتك في تحقيق أهداف الضغط باتساق، وبطريقة موحدة من خلال مرات مرور أقل – وخفض استهلاك الوقود وتكلفة إعادة الأعمال غير الضرورية.
-يتوفر نظام تخطيط ثلاثي أبعاد اختياري
توفر تقنية Link (القياسية) إمكانية الوصول إلى موقع الماكينة، وساعات التشغيل، واستهلاك الوقود، ووقت التباطؤ، والاحداث، والأكواد التشخيصية من خلال واجهة VisionLink®.

مصمم خصيصًا لتعزيز ماكينات Cat.
يعمل على تحسين أداء الماكينة من خلال إطالة عمر التآكل والحفاظ على قدرة الجر.
تتوفر ثلاثة تكوينات للعجلات والأطراف لتلبية
احتياجات تطبيقك الخاص:
1) الطرف المجدافي – أداء مرتفع واحتراق أقل للوقود مع المزيد من قوة الجر ووزن أقل.
2) الطرف المتصالب – تصميم تقليدي لزيادة درجة الثبات على المنحدرات الجانبية.
3) الطرف المجمع – توفر كل من الأطراف المجدافية والأطراف المتصالبة أفضل حل وسط يجمع بين الأداء المتميز وتوفير الوقود مع ضمان الثبات على المنحدرات الجانبية.

المواصفات المعدات القياسية المعدات الاختيارية

مواصفات المنتج لـ 816

محرك

إجمالي القدرة - SAE J1995:2014	284 حصان 212 كيلووات
صافي القدرة - SAE J1349:2011	249 حصان 186 كيلووات
صافي القدرة - ISO 9249:2007	249 حصان 186 كيلووات
قدرة المحرك - ISO 14396:2002	275 حصان 205 كيلووات
موديل المحرك	Cat® C7.1 Cat® C7.1
الانبعاثات	الخيار 1 - معايير وكالة حماية البيئة (EPA) الأمريكية من المستوى 4 النهائي/معايير الاتحاد الأوروبي من المرحلة V/والمعايير الكورية من المرحلة V واليابانية لعام 2014 الخيار 1 - معايير وكالة حماية البيئة (EPA) الأمريكية من المستوى 4 النهائي/معايير الاتحاد الأوروبي من المرحلة V/والمعايير الكورية من المرحلة V واليابانية لعام 2014
السرعة المقدرة	2200 2200
أقصى عزم دوران (1400 دورة في الدقيقة)	902 رطل-قوة-قدم 1223 نيوتن-متر
زيادة عزم الدوران	52% 52%
ملاحظة	صافي القدرة المعلن هو القدرة المتوفرة عند حدافة المحرك عندما يكون المحرك مزوَّدًا بمروحة، ومنظف هواء، ونظام معالجة لاحقة، ومولد تيار متردد. صافي القدرة المعلن هو القدرة المتوفرة عند حدافة المحرك عندما يكون المحرك مزوَّدًا بمروحة، ومنظف هواء، ونظام معالجة لاحقة، ومولد تيار متردد.
الانبعاثات	الخيار 2 - المعايير البرازيلية MAR-1، الانبعاثات المكافئة لمعايير وكالة حماية البيئة (EPA) الأمريكية من المستوى 3/معايير الاتحاد الأوروبي من المرحلة IIIA الخيار 2 - المعايير البرازيلية MAR-1، الانبعاثات المكافئة لمعايير وكالة حماية البيئة (EPA) الأمريكية من المستوى 3/معايير الاتحاد الأوروبي من المرحلة IIIA
السرعة المقدرة	2200 2200
صافي القدرة - SAE J1349:2011	249 حصان 186 كيلووات
صافي القدرة - ISO 9249:2007	249 حصان 186 كيلووات
إجمالي القدرة - SAE J1995:2014	286 حصان 213 كيلووات
قدرة المحرك - ISO 14396:2002	275 حصان 205 كيلووات
أقصى عزم دوران (1400 دورة في الدقيقة)	749 رطل-قوة-قدم 1016 نيوتن-متر
زيادة عزم الدوران	26% 26%
ملاحظة	صافي القدرة المعلن هو القدرة المتوفرة عند حدافة المحرك عندما يكون المحرك مزوَّدًا بمروحة، ومنظف هواء، وكاتم صوت، ومولد تيار متردد. صافي القدرة المعلن هو القدرة المتوفرة عند حدافة المحرك عندما يكون المحرك مزوَّدًا بمروحة، ومنظف هواء، وكاتم صوت، ومولد تيار متردد.
التجويف	4.1 بوصة 105 مم
الشوط	5.3 بوصة 135 مم
الإزاحة	427.8 بوصة³ 7.01 l
سرعة التباطؤ العالية	2270 دورة في الدقيقة 2270 دورة في الدقيقة
سرعة التباطؤ المنخفضة	800 دورة في الدقيقة 800 دورة في الدقيقة
الحد الأقصى للارتفاع - بدون خفض القدرة	9842.5 ft 3000 m

مواصفات التشغيل

الوزن التشغيلي (المستوى 4 النهائي/المرحلة V)	57345 رطل 26052 كجم
الوزن التشغيلي (المعايير المكافئة لمعايير المستوى 3 /المرحلة IIIA)	56793 رطل 25761 كجم

ناقل الحركة

نوع ناقل الحركة	Power Shift كوكبي الدوران من Cat Power Shift كوكبي الدوران من Cat
سرعات السير - للأمام - السرعة الأولى	3.4 ميل/ساعة 6.7 كم/س
سرعات السير - للأمام - السرعة الثانية	5.3 ميل/ساعة 12 كم/س
سرعات السير - للخلف - السرعة الأولى	3.7 ميل/ساعة 7.7 كم/س
سرعات السير - للخلف - السرعة الثانية	5.5 ميل/ساعة 12 كم/س

النظام الهيدروليكي - الرفع/الإمالة

نظام الرفع/الإمالة - الدائرة	صمام LS دليلي التشغيل بـ EH صمام LS دليلي التشغيل بـ EH
نظام الرفع/الإمالة	الكباس متغير الإزاحة الكباس متغير الإزاحة
الحد الأقصى للتدفق عند 2200 دورة في الدقيقة	23.5 جالون/دقيقة 89 لتر/دقيقة
إعداد صمام التصريف - الرفع/الإمالة	3190 رطل لكل بوصة مربعة 22000 كيلو باسكال
الأسطوانات، مزدوجة الفعل: الرفع، التجويف، الشوط	120 mm x 915 mm (4.7 in x 36.0) 120 mm x 915 mm (4.7 in x 36.0)
النظام الدليلي	ترس إزاحة ثابت مفتوح مركزي ترس إزاحة ثابت مفتوح مركزي
إعداد صمام تصريف النظام الدليلي	3046 رطل لكل بوصة مربعة 21000 كيلو باسكال

النظام الهيدروليكي - التوجيه

نظام التوجيه - الدائرة	دليلي، مستشعر للحمل دليلي، مستشعر للحمل
نظام التوجيه - المضخة	الكباس – متغير الإزاحة الكباس – متغير الإزاحة
الحد الأقصى للتدفق عند 2200 دورة في الدقيقة	38.8 جالون/دقيقة 147 لتر/دقيقة
إعداد صمام التصريف – التوجيه	4003 رطل لكل بوصة مربعة 27600 كيلو باسكال
إجمالي زاوية التوجيه	84° 84°
أوقات دورات التوجيه - التباطؤ العالي	3 ث 3 ث
أوقات دورات التوجيه - التباطؤ المنخفض	8.2 ث 8.2 ث

سعات إعادة التعبئة للخدمة

خزان الوقود	132.1 جالون (أمريكي) 500 l
خزان سوائل عادم الديزل	4.2 جالون (أمريكي) 16 l
أنظمة التبريد - المستوى 4 النهائي/المرحلة V	21.4 جالون (أمريكي) 81 l
نظام التبريد - مكافئ للمستوى 3/المرحلة IIIA	19.3 جالون (أمريكي) 73 l
علبة مرافق المحرك	5.3 جالون (أمريكي) 20 l
ناقل الحركة	14.8 جالون (أمريكي) 56 l
التروس التفاضلية - محركات الأقراص النهائية - الأمامية	11.4 جالون (أمريكي) 43 l
التروس التفاضلية - محركات الأقراص النهائية - الخلفية	11.4 جالون (أمريكي) 43 l
النظام الهيدروليكي - المعدة/التوجيه	46.2 جالون (أمريكي) 175 l
الخزان الهيدروليكي فقط	19.8 جالون (أمريكي) 75 l
ملاحظة	يتعين على كل محركات الديزل استخدام وقود ULSD (وقود ديزل ذي نسبة كبريت منخفضة للغاية يحتوي على 15 جزءًا في المليون من الكبريت أو أقل) أو وقود ULSD ممزوج بأنواع الوقود التالية المنخفضة الكثافة الكربونية** حتى: • 20% من الديزل الحيوي FAME (إسترات ميثيل أحماض دهنية) * • وقود ديزل متجدد بنسبة 100%، ووقود الزيت النباتي المعالج بالهدرجة (HVO) ووقود الغاز إلى سائل (GTL). ارجع إلى الإرشادات لمعرفة الوقود المناسب. يرجى الرجوع إلى وكيل Cat أو "توصيات Caterpillar لسوائل الماكينات" (SABU6250) لمعرفة التفاصيل. * يمكن للمحركات التي لا تحتوي على أجهزة معالجة لاحقة أن تستخدم مخاليط أعلى، حتى 100% من وقود الديزل الحيوي (لاستخدام المخاليط الأعلى من الديزل الحيوي بنسبة 20%، ارجع إلى وكيل Cat لديك). إن انبعاثات غازات الاحتباس الحراري من أنابيب العادم، والناتجة من أنواع الوقود منخفض الكثافة الكربونية هي في الأساس نفس الانبعاثات الناتجة من أنواع الوقود التقليدي. - مطلوب الزيت Cat DEO-ULS™ أو الزيوت التي تلبي المواصفات Cat ECF-3 و/أو API CJ-4 و/أو API CK-4 و/أو ACEA E9. - سائل عادم الديزل (DEF) الذي يلبي كل المتطلبات الواردة في المعيار ISO 22241-1:2006. يتعين على كل محركات الديزل استخدام وقود ULSD (وقود ديزل ذي نسبة كبريت منخفضة للغاية يحتوي على 15 جزءًا في المليون من الكبريت أو أقل) أو وقود ULSD ممزوج بأنواع الوقود التالية المنخفضة الكثافة الكربونية حتى: • 20% من الديزل الحيوي FAME (إسترات ميثيل أحماض دهنية) * • وقود ديزل متجدد بنسبة 100%، ووقود الزيت النباتي المعالج بالهدرجة (HVO) ووقود الغاز إلى سائل (GTL). ارجع إلى الإرشادات لمعرفة الوقود المناسب. يرجى الرجوع إلى وكيل Cat أو "توصيات Caterpillar لسوائل الماكينات" (SABU6250) لمعرفة التفاصيل. * يمكن للمحركات التي لا تحتوي على أجهزة معالجة لاحقة أن تستخدم مخاليط أعلى، حتى 100% من وقود الديزل الحيوي (لاستخدام المخاليط الأعلى من الديزل الحيوي بنسبة 20%، ارجع إلى وكيل Cat لديك). ** إن انبعاثات غازات الاحتباس الحراري من أنابيب العادم، والناتجة من أنواع الوقود منخفض الكثافة الكربونية هي في الأساس نفس الانبعاثات الناتجة من أنواع الوقود التقليدي. - مطلوب الزيت Cat DEO-ULS™ أو الزيوت التي تلبي المواصفات Cat ECF-3 و/أو API CJ-4 و/أو API CK-4 و/أو ACEA E9. - سائل عادم الديزل (DEF) الذي يلبي كل المتطلبات الواردة في المعيار ISO 22241-1:2006.

نظام مكيف الهواء

مكيف الهواء

يحتوي نظام تكييف الهواء بهذه الماكينة على وسيط التبريد R134a أو R1234yf المكون من غاز مفلور يؤدي للاحتباس الحراري. انظر الملصق أو دليل التعليمات للتعرف على الغاز. - إذا كانت الماكينة مزودة بوسيط التبريد R134a (دليل الاحتباس الحراري = 1430)، فهذا يعني أن النظام يحتوي على 1,4 كجم (3,1 أرطال) من وسيط التبريد الذي يعادل 2,002 طن متري (2,206 طن) من غاز ثاني أكسيد الكربون CO2. يحتوي نظام تكييف الهواء بهذه الماكينة على وسيط التبريد R134a أو R1234yf المكون من غاز مفلور يؤدي للاحتباس الحراري. انظر الملصق أو دليل التعليمات للتعرف على الغاز. - إذا كانت الماكينة مزودة بوسيط التبريد R134a (دليل الاحتباس الحراري = 1430)، فهذا يعني أن النظام يحتوي على 1,4 كجم (3,1 أرطال) من وسيط التبريد الذي يعادل 2,002 طن متري (2,206 طن) من غاز ثاني أكسيد الكربون CO2.

المحاور

في الأمام	كوكبية الدوران – ثابتة كوكبية الدوران – ثابتة
في الخلف	كوكبية الدوران – متأرجحة كوكبية الدوران – متأرجحة
زاوية التأرجح	±6° ±6°

نظام الفرامل

فرامل الخدمة	رطبة أحادية القرص ثنائية الدفع (منغلقة) رطبة أحادية القرص ثنائية الدفع (منغلقة)
فرملة الانتظار	أسطوانة ومداس، وزنبركية التعشيق، يتم تحريرها هيدروليكيًا أسطوانة ومداس، وزنبركية التعشيق، يتم تحريرها هيدروليكيًا

أداء الصوت ـ معايير المستوى 4 النهائي/المرحلة V

مستوى ضغط الصوت عند المشغل (ISO 6396:2008)	72 ديسبيل (أ) 72 ديسبيل (أ)
مستوى قوة صوت الماكينة (ISO 6395:2008)	111 ديسبيل (أ) 111 ديسبيل (أ)
مستوى ضغط الصوت عند المشغل (ISO 6396:2008)*	70 ديسبيل (أ) 70 ديسبيل (أ)
مستوى قوة صوت الماكينة (ISO 6395:2008)*	109 ديسبيل (أ) 109 ديسبيل (أ)
ملاحظة (1)	* مجهز بنظام منع الصوت * مجهز بنظام منع الصوت
ملاحظة (2)	تم قياس مستوى طاقة صوت الماكينة وفقًا لمواصفات ISO 6395:2008. تم إجراء القياس عند أقصى سرعة لمروحة تبريد المحرك. تم قياس مستوى طاقة صوت الماكينة وفقًا لمواصفات ISO 6395:2008. تم إجراء القياس عند أقصى سرعة لمروحة تبريد المحرك.
ملاحظة (3)	تم قياس مستوى ضغط الصوت للمشغل حسب ISO 6396:2008. تم إجراء القياس عند أقصى سرعة لمروحة تبريد المحرك. تم قياس مستوى ضغط الصوت للمشغل حسب ISO 6396:2008. تم إجراء القياس عند أقصى سرعة لمروحة تبريد المحرك.
ملاحظة (4)	قد يكون من الضروري حماية السمع عند تشغيل الماكينة مع كابينة لم تتلق الصيانة الملائمة، أو عندما تكون الأبواب أو النوافذ مفتوحة لفترات طويلة، أو أثناء العمل في بيئة صاخبة. قد يكون من الضروري حماية السمع عند تشغيل الماكينة مع كابينة لم تتلق الصيانة الملائمة، أو عندما تكون الأبواب أو النوافذ مفتوحة لفترات طويلة، أو أثناء العمل في بيئة صاخبة.

أداء الصوت ـ المستوى 3 / المرحلة IIIA

مستوى ضغط الصوت عند المشغل (ISO 6396:2008)	72 ديسبيل (أ) 72 ديسبيل (أ)
مستوى قوة صوت الماكينة (ISO 6395:2008)	112 ديسبيل (أ) 112 ديسبيل (أ)
مستوى ضغط الصوت عند المشغل (ISO 6396:2008)*	70 ديسبيل (أ) 70 ديسبيل (أ)
مستوى قوة صوت الماكينة (ISO 6395:2008)*	110 ديسبيل (أ) 110 ديسبيل (أ)
ملاحظة (1)	* مجهز بنظام منع الصوت * مجهز بنظام منع الصوت
ملاحظة (2)	تم قياس مستوى طاقة صوت الماكينة وفقًا لمواصفات ISO 6395:2008. تم إجراء القياس عند أقصى سرعة لمروحة تبريد المحرك. تم قياس مستوى طاقة صوت الماكينة وفقًا لمواصفات ISO 6395:2008. تم إجراء القياس عند أقصى سرعة لمروحة تبريد المحرك.
ملاحظة (3)	تم قياس مستوى ضغط الصوت للمشغل حسب ISO 6396:2008. تم إجراء القياس عند أقصى سرعة لمروحة تبريد المحرك. تم قياس مستوى ضغط الصوت للمشغل حسب ISO 6396:2008. تم إجراء القياس عند أقصى سرعة لمروحة تبريد المحرك.
ملاحظة (4)	قد يكون من الضروري حماية السمع عند تشغيل الماكينة مع كابينة لم تتلق الصيانة الملائمة، أو عندما تكون الأبواب أو النوافذ مفتوحة لفترات طويلة، أو أثناء العمل في بيئة صاخبة. قد يكون من الضروري حماية السمع عند تشغيل الماكينة مع كابينة لم تتلق الصيانة الملائمة، أو عندما تكون الأبواب أو النوافذ مفتوحة لفترات طويلة، أو أثناء العمل في بيئة صاخبة.

الشفرة المستقيمة

السعة	13.08 ياردة³ 10.00 متر³
العرض الإجمالي	12 ft 3656 مم
الارتفاع	6.4 ft 1961 مم
ارتفاع حد القطع	3.2 ft 990 مم
عمق الحفر	1.2 ft 362 مم
الخلوص الأرضي	3.7 ft 1140 مم
نصف قطر الدوران - خارج زاوية الشفرة	21.2 ft 6473 مم
نصف قطر الدوران - داخل ركن الشفرة	9.5 ft 2910 مم
الوزن	4548 رطل 2063 كجم
إجمالي الوزن التشغيلي	57345 رطل 26052 كجم

العجلات

أطراف المجموعة (مجموعة الوزن)	13554 رطل 6148 كجم
الأطراف المتصالبة - الوزن (المجموعة)	13982 رطل 6342 كجم
الأطراف المجدافية - الوزن (المجموعة)	13126 رطل 5954 كجم
القطر الخارجي	67.6 بوصة 1717 مم
قطر الأسطوانة	55.1 بوصة 1400 مم
عرض الأسطوانة	40 بوصة 1016 مم
الأطراف لكل صف	5 5
أطراف لكل عجلة	20 20
قابل للاستبدال	ملحوم ملحوم
العرض فوق الأسطوانات	131.4 بوصة 3338 مم
ارتفاع الطرف	6.25 بوصة 159 مم

الأبعاد (بالتقريب)

الارتفاع - الجزء العلوي من مصباح التحذير	14.3 ft 4368 مم
الارتفاع حتى قمة مكثف تكييف الهواء	13.7 ft 4161 مم
الارتفاع - سقف الكابينة	12.7 ft 3878 مم
الارتفاع - الجزء العلوي من أنبوب العادم	11.6 ft 3547 مم
الارتفاع - إلى قمة غطاء المحرك	9.1 ft 2770 مم
الارتفاع حتى قمة وقاء الضاغط الخلفي	8.2 ft 2499 مم
الخلوص من الأرض إلى وصلة الجر	1.7 ft 519 مم
الخلوص من الأرض إلى أسفل المصد	2.7 ft 818 مم
من الخط المركزي للمحور الخلفي إلى المصد	6.5 ft 1990 مم
الخط المركزي للمحور الخلفي حتى الوقاء الخلفي للضاغط	8.6 ft 2614 مم
من وصلة الجر إلى الخط المركزي للمحور الأمامي	5.5 ft 1675 مم
قاعدة العجلات	11 ft 3350 مم
عرض القضبان الحاجزة متجاوزًا المقدمة	9.8 ft 3000 مم
عرض القضبان الحاجزة متجاوزًا المؤخرة	10 ft 3036 مم
العرض فوق المنصة	10.3 ft 3140 مم
العرض فوق الأسطوانات	11 ft 3338 مم
إجمالي طول الماكينة مع الشفرة المستقيمة	25.6 ft 7806 مم
الخلوص الأرضي إلى وقاء ناقل الحركة	1.7 ft 516 مم

816 المعدات القياسية

ملاحظة

قد تختلف المعدات القياسية والاختيارية. يُرجى استشارة وكيل Cat الذي تتعامل معه لمعرفة التفاصيل.

مجموعة نقل الحركة

تبديل بنظام التحكم الإلكتروني المتقدم في الإنتاجية (APECS)

المبرد اللاحق هواء إلى هواء

فرامل، هيدروليكية بالكامل، ومغلقة، وفرامل الخدمة متعددة الأقراص الرطبة

وحدة الانبعاثات النظيفة من Cat (معايير وكالة حماية البيئة (EPA) الأمريكية من المستوى 4 النهائي/معايير الاتحاد الأوروبي من المرحلة V فقط.

فرملة الانتظار الكهروهيدروليكية

التحكم الإلكتروني في ضغط القابض (ECPC)

المحرك، Cat C7.1 (مهيأ لخيارين من خيارات الانبعاثات): - المستوى 4 النهائي/المرحلة V او انبعاث مكافئ للمستوى 3 / المرحلة IIIA

مروحة تبريد يديرها المحرك (شفط)

مضخة تحضير الوقود (كهربائية)

مبرد وقود إلى هواء

إيقاف تشغيل المحرك من مستوى الأرض

كاتم الصوت (تحت غطاء المحرك) (مكافئ للمستوى 3/المرحلة IIIA فقط)

الرادياتير، قلب الوحدة

مساعد بدء التشغيل (الأثير)

قفل الخانق

ناقل الحركة، كوكبي الدوران مع تحكم في نطاق السرعة 2 للأمام/2 للخلف

محو عزم الدوران

كهربي

تنبيه، الرجوع للخلف

مولد التيار المتردد (150 أمبير)

البطاريات، لا تتطلب الصيانة

النظام الكهربائي (24 فولت)

مفتاح فصل رئيسي قابل للقفل من مستوى سطح الأرض

المصباح، للتحذير مغلق (LED وامض)

نظام الإضاءة (أمامي وخلفي)

بادئ الحركة، كهربائي

مقبس بدء التشغيل الإضافي

بيئة المشغل

منفذ طاقة 12 فولت لتوصيل الهاتف المحمول أو الكمبيوتر المحمول

مكيف الهواء مع مكثف مثبت في السقف

الكابينة، مضغوطة ومعزولة عن الصوت

الكاميرا، للرؤية الخلفية

خطاطيف للمعاطف والقبعات الصلبة

أدوات تحكم في التبديل بأطراف الأصابع

مسند ذراع علوي الطي

المسخن ومزيل الضباب

أدوات تحكم إلكترونية هيدروليكية – مثبتة بالأرضية

قفل النظام الهيدروليكي للمعدة

مجموعة أجهزة القياس، المقاييس: – مستوى سائل DEF (المستوى 4 النهائي/المرحلة V فقط) – درجة حرارة سائل تبريد المحرك – مستوى الوقود – درجة حرارة الزيت الهيدروليكي – عداد السرعة/عداد لفات المحرك – درجة حرارة محول عزم الدوران

مجموعة أجهزة القياس، مؤشرات التحذير: – نظام التنبيه لاتخاذ الإجراءات، ثلاث فئات – ضغط زيت الفرامل – النظام الكهربي، منخفض الجهد – تنبيه أعطال تعطل المحرك ومصباح العمل – حالة فرملة الانتظار

هيكل الحماية من الانقلاب الداخلي رباعي القوائم (ROPS/FOPS)

المصباح، السقف (الكابينة)

صندوق حفظ الأطعمة وحاملات المشروبات

المرآة، داخلية (بانورامية)

المرايا، مسخنة للرؤية الخلفية (مُثبتة بالخارج)

الراديو، CB (جاهز)

جاهز لتركيب راديو للترفيه: – هوائي – سماعات – محول (12 فولت، 10-15 أمبير)

حزام مقعد بخاصية تذكير، قابل للسحب، بعرض 76 مم (3 بوصات)

نظام التحكم المتكامل في التوجيه وناقل الحركة (STIC™) دون قفل

حاجب الشمس، أمامي

ترس ناقل الحركة (مؤشر)

نظام إدارة المعلومات الحيوية (VIMS™): – شاشة عرض معلومات رسومية – منفذ البيانات الخارجي – ملفات تعريف المشغلين القابلة للتخصيص – مصباح مؤشر الأحداث بالشبكة الخلفية

ماسحات/غاسلات ذات أذرع رطبة (أمامية وخلفية): – ماسحات بسرعات متقطعة (أمامية وخلفية)

مقعد Premium Plus يتضمن ميزة التدفئة والتبريد الإجبارية للهواء، والضبط ثنائي الاتجاه للفخذ، وضبط مسند الظهر وأسفل الظهر كهربيًا، وضبط الصلابة من أجل الجلوس، والتخميد الطرفي الديناميكي، والفرش الجلد.

زجاج كابينة، شرائحي وملون، مثبت على مطاط

مجموعة آلة التنبيه (بوق)

المرايا – الكابينة: – قياسي أو مُسخَّن

منظف أولي، مدعوم بالكابينة

المقعد – الكابينة: – قياسي أو مُسخَّن ومزوَّد بفتحات تهوية

الواقيات

الوقاء، الرادياتير

الوقاءات، المحور (أمامي وخلفي)

الوقاء، نافذة الكابينة

الوقاءات، علبة المرافق ومجموعة نقل الحركة، مفصلية

وقاء، عمود التشغيل

السوائل

مانع التجمد، مسبق الخلط بتركيز 50% طويل العمر (–34 درجة مئوية/–29 درجة فهرنهايت)

المعدات القياسية الأخرى

الأبواب، الوصول للخدمة (قابلة للقفل)

مصارف آمنة للمحرك، والرادياتير، وناقل الحركة، والخزان الهيدروليكي

المحرك، علبة المرافق، فاصل زمني يبلغ 500 ساعة باستخدام زيت CJ-4

مخرج طوارئ

إمكانية تركيب نظام إخماد الحرائق

خزان الوقود، 500 لتر (132.1 جالون)

وصلة الجر، قضيب الجر مع مسمار

الخراطيم، Cat XT™

مبردات الزيت الهيدروليكي، وزيت المحرك، وزيت ناقل الحركة

نظام تغيير الزيت، عالي السرعة

صمامات أخذ عينات الزيت

نظام التوجيه، استشعار الحمل

إجمالي نظام الفلترة الهيدروليكي

أقفال الأغطية للحماية من التخريب

مدخنة فنتورية

الترتيبات الخاصة

المنظفات الأولية للمحرك: – توربينية أو مزدوجة المراحل

الشفرات

ترتيب الجرار – قياسي (بدون شفرة)

ترتيب الجرار – شفرة مستقيمة

ترتيب الجرار (بدون شفرة)

المنتجات التقنية

نظام Product Link: - خلوي، قمر صناعي

العجلات وقضبان المنظف

القضبان الحاجزة

العجلات والأطراف: – ترتيب العجلات (طرف متصالب مقاس 6,25 بوصات) - ترتيب العجلات (طرف مجدافي مقاس 6,25 بوصات) – ترتيب العجلات (أطراف مشتركة مقاس 6,25 بوصات) – العجلات

816 المعدات الاختيارية

ملاحظة

قد تختلف المعدات القياسية والاختيارية. يُرجى استشارة وكيل Cat الذي تتعامل معه لمعرفة التفاصيل.

السوائل

مانع التجمد، –50 درجة مئوية (–58 درجة فهرنهايت)

الترتيبات الخاصة

المحرك: – منع الصوت

مجموعة نقل الحركة

المسخن، سائل تبريد المحرك، 120 فولت

المسخن، سائل تبريد المحرك، 240 فولت

المحاور، أمامية غير دوارة، مجموعة تفاضلية خلفية

المحاور، أمامية غير دوارة، مجموعة تفاضلية خلفية مفتوحة

المحاور، مجموعة تفاضلية أمامية مفتوحة، خلفية غير دوارة

أخرى

الملصق (ANSI) (المستوى 4 النهائي/المرحلة V فقط)

شهادة CE/UKCA (معيارية حيثما تقتضي اللوائح)

اللوحة - سنة الصنع

بيئة المشغل

الراديو، AM/FM/Aux/USB/Bluetooth®

ميزة تخطيط الرصد المتحرك اللحظي (RTK) في تقنية Cat Compact (متوفرة من خلال SITECH فقط)

تخطيط نظام التعزيز القائم على القمر الصناعي (SBAS) لتقنية Compact من Cat

المصابيح، قياسية أو LED

الشفرات

شفرات البلدوزر

العجلات وقضبان المنظف

مجموعة القضبان – تنظيف (أصابع التنظيف والقضيب الحاجز)

مواصفات المنتج لـ 816

تنزيل طباعة

محرك

إجمالي القدرة - SAE J1995:2014	284 حصان 212 كيلووات
صافي القدرة - SAE J1349:2011	249 حصان 186 كيلووات
صافي القدرة - ISO 9249:2007	249 حصان 186 كيلووات
قدرة المحرك - ISO 14396:2002	275 حصان 205 كيلووات
موديل المحرك	Cat® C7.1 Cat® C7.1
الانبعاثات	الخيار 1 - معايير وكالة حماية البيئة (EPA) الأمريكية من المستوى 4 النهائي/معايير الاتحاد الأوروبي من المرحلة V/والمعايير الكورية من المرحلة V واليابانية لعام 2014 الخيار 1 - معايير وكالة حماية البيئة (EPA) الأمريكية من المستوى 4 النهائي/معايير الاتحاد الأوروبي من المرحلة V/والمعايير الكورية من المرحلة V واليابانية لعام 2014
السرعة المقدرة	2200 2200
أقصى عزم دوران (1400 دورة في الدقيقة)	902 رطل-قوة-قدم 1223 نيوتن-متر
زيادة عزم الدوران	52% 52%
ملاحظة	صافي القدرة المعلن هو القدرة المتوفرة عند حدافة المحرك عندما يكون المحرك مزوَّدًا بمروحة، ومنظف هواء، ونظام معالجة لاحقة، ومولد تيار متردد. صافي القدرة المعلن هو القدرة المتوفرة عند حدافة المحرك عندما يكون المحرك مزوَّدًا بمروحة، ومنظف هواء، ونظام معالجة لاحقة، ومولد تيار متردد.
الانبعاثات	الخيار 2 - المعايير البرازيلية MAR-1، الانبعاثات المكافئة لمعايير وكالة حماية البيئة (EPA) الأمريكية من المستوى 3/معايير الاتحاد الأوروبي من المرحلة IIIA الخيار 2 - المعايير البرازيلية MAR-1، الانبعاثات المكافئة لمعايير وكالة حماية البيئة (EPA) الأمريكية من المستوى 3/معايير الاتحاد الأوروبي من المرحلة IIIA
السرعة المقدرة	2200 2200
صافي القدرة - SAE J1349:2011	249 حصان 186 كيلووات
صافي القدرة - ISO 9249:2007	249 حصان 186 كيلووات
إجمالي القدرة - SAE J1995:2014	286 حصان 213 كيلووات
قدرة المحرك - ISO 14396:2002	275 حصان 205 كيلووات
أقصى عزم دوران (1400 دورة في الدقيقة)	749 رطل-قوة-قدم 1016 نيوتن-متر
زيادة عزم الدوران	26% 26%
ملاحظة	صافي القدرة المعلن هو القدرة المتوفرة عند حدافة المحرك عندما يكون المحرك مزوَّدًا بمروحة، ومنظف هواء، وكاتم صوت، ومولد تيار متردد. صافي القدرة المعلن هو القدرة المتوفرة عند حدافة المحرك عندما يكون المحرك مزوَّدًا بمروحة، ومنظف هواء، وكاتم صوت، ومولد تيار متردد.
التجويف	4.1 بوصة 105 مم
الشوط	5.3 بوصة 135 مم
الإزاحة	427.8 بوصة³ 7.01 l
سرعة التباطؤ العالية	2270 دورة في الدقيقة 2270 دورة في الدقيقة
سرعة التباطؤ المنخفضة	800 دورة في الدقيقة 800 دورة في الدقيقة
الحد الأقصى للارتفاع - بدون خفض القدرة	9842.5 ft 3000 m

مواصفات التشغيل

الوزن التشغيلي (المستوى 4 النهائي/المرحلة V)	57345 رطل 26052 كجم
الوزن التشغيلي (المعايير المكافئة لمعايير المستوى 3 /المرحلة IIIA)	56793 رطل 25761 كجم

ناقل الحركة

نوع ناقل الحركة	Power Shift كوكبي الدوران من Cat Power Shift كوكبي الدوران من Cat
سرعات السير - للأمام - السرعة الأولى	3.4 ميل/ساعة 6.7 كم/س
سرعات السير - للأمام - السرعة الثانية	5.3 ميل/ساعة 12 كم/س
سرعات السير - للخلف - السرعة الأولى	3.7 ميل/ساعة 7.7 كم/س
سرعات السير - للخلف - السرعة الثانية	5.5 ميل/ساعة 12 كم/س

النظام الهيدروليكي - الرفع/الإمالة

نظام الرفع/الإمالة - الدائرة	صمام LS دليلي التشغيل بـ EH صمام LS دليلي التشغيل بـ EH
نظام الرفع/الإمالة	الكباس متغير الإزاحة الكباس متغير الإزاحة
الحد الأقصى للتدفق عند 2200 دورة في الدقيقة	23.5 جالون/دقيقة 89 لتر/دقيقة
إعداد صمام التصريف - الرفع/الإمالة	3190 رطل لكل بوصة مربعة 22000 كيلو باسكال
الأسطوانات، مزدوجة الفعل: الرفع، التجويف، الشوط	120 mm x 915 mm (4.7 in x 36.0) 120 mm x 915 mm (4.7 in x 36.0)
النظام الدليلي	ترس إزاحة ثابت مفتوح مركزي ترس إزاحة ثابت مفتوح مركزي
إعداد صمام تصريف النظام الدليلي	3046 رطل لكل بوصة مربعة 21000 كيلو باسكال

النظام الهيدروليكي - التوجيه

نظام التوجيه - الدائرة	دليلي، مستشعر للحمل دليلي، مستشعر للحمل
نظام التوجيه - المضخة	الكباس – متغير الإزاحة الكباس – متغير الإزاحة
الحد الأقصى للتدفق عند 2200 دورة في الدقيقة	38.8 جالون/دقيقة 147 لتر/دقيقة
إعداد صمام التصريف – التوجيه	4003 رطل لكل بوصة مربعة 27600 كيلو باسكال
إجمالي زاوية التوجيه	84° 84°
أوقات دورات التوجيه - التباطؤ العالي	3 ث 3 ث
أوقات دورات التوجيه - التباطؤ المنخفض	8.2 ث 8.2 ث

سعات إعادة التعبئة للخدمة

خزان الوقود	132.1 جالون (أمريكي) 500 l
خزان سوائل عادم الديزل	4.2 جالون (أمريكي) 16 l
أنظمة التبريد - المستوى 4 النهائي/المرحلة V	21.4 جالون (أمريكي) 81 l
نظام التبريد - مكافئ للمستوى 3/المرحلة IIIA	19.3 جالون (أمريكي) 73 l
علبة مرافق المحرك	5.3 جالون (أمريكي) 20 l
ناقل الحركة	14.8 جالون (أمريكي) 56 l
التروس التفاضلية - محركات الأقراص النهائية - الأمامية	11.4 جالون (أمريكي) 43 l
التروس التفاضلية - محركات الأقراص النهائية - الخلفية	11.4 جالون (أمريكي) 43 l
النظام الهيدروليكي - المعدة/التوجيه	46.2 جالون (أمريكي) 175 l
الخزان الهيدروليكي فقط	19.8 جالون (أمريكي) 75 l
ملاحظة	يتعين على كل محركات الديزل استخدام وقود ULSD (وقود ديزل ذي نسبة كبريت منخفضة للغاية يحتوي على 15 جزءًا في المليون من الكبريت أو أقل) أو وقود ULSD ممزوج بأنواع الوقود التالية المنخفضة الكثافة الكربونية** حتى: • 20% من الديزل الحيوي FAME (إسترات ميثيل أحماض دهنية) * • وقود ديزل متجدد بنسبة 100%، ووقود الزيت النباتي المعالج بالهدرجة (HVO) ووقود الغاز إلى سائل (GTL). ارجع إلى الإرشادات لمعرفة الوقود المناسب. يرجى الرجوع إلى وكيل Cat أو "توصيات Caterpillar لسوائل الماكينات" (SABU6250) لمعرفة التفاصيل. * يمكن للمحركات التي لا تحتوي على أجهزة معالجة لاحقة أن تستخدم مخاليط أعلى، حتى 100% من وقود الديزل الحيوي (لاستخدام المخاليط الأعلى من الديزل الحيوي بنسبة 20%، ارجع إلى وكيل Cat لديك). إن انبعاثات غازات الاحتباس الحراري من أنابيب العادم، والناتجة من أنواع الوقود منخفض الكثافة الكربونية هي في الأساس نفس الانبعاثات الناتجة من أنواع الوقود التقليدي. - مطلوب الزيت Cat DEO-ULS™ أو الزيوت التي تلبي المواصفات Cat ECF-3 و/أو API CJ-4 و/أو API CK-4 و/أو ACEA E9. - سائل عادم الديزل (DEF) الذي يلبي كل المتطلبات الواردة في المعيار ISO 22241-1:2006. يتعين على كل محركات الديزل استخدام وقود ULSD (وقود ديزل ذي نسبة كبريت منخفضة للغاية يحتوي على 15 جزءًا في المليون من الكبريت أو أقل) أو وقود ULSD ممزوج بأنواع الوقود التالية المنخفضة الكثافة الكربونية حتى: • 20% من الديزل الحيوي FAME (إسترات ميثيل أحماض دهنية) * • وقود ديزل متجدد بنسبة 100%، ووقود الزيت النباتي المعالج بالهدرجة (HVO) ووقود الغاز إلى سائل (GTL). ارجع إلى الإرشادات لمعرفة الوقود المناسب. يرجى الرجوع إلى وكيل Cat أو "توصيات Caterpillar لسوائل الماكينات" (SABU6250) لمعرفة التفاصيل. * يمكن للمحركات التي لا تحتوي على أجهزة معالجة لاحقة أن تستخدم مخاليط أعلى، حتى 100% من وقود الديزل الحيوي (لاستخدام المخاليط الأعلى من الديزل الحيوي بنسبة 20%، ارجع إلى وكيل Cat لديك). ** إن انبعاثات غازات الاحتباس الحراري من أنابيب العادم، والناتجة من أنواع الوقود منخفض الكثافة الكربونية هي في الأساس نفس الانبعاثات الناتجة من أنواع الوقود التقليدي. - مطلوب الزيت Cat DEO-ULS™ أو الزيوت التي تلبي المواصفات Cat ECF-3 و/أو API CJ-4 و/أو API CK-4 و/أو ACEA E9. - سائل عادم الديزل (DEF) الذي يلبي كل المتطلبات الواردة في المعيار ISO 22241-1:2006.

نظام مكيف الهواء

مكيف الهواء

المحاور

في الأمام	كوكبية الدوران – ثابتة كوكبية الدوران – ثابتة
في الخلف	كوكبية الدوران – متأرجحة كوكبية الدوران – متأرجحة
زاوية التأرجح	±6° ±6°

نظام الفرامل

فرامل الخدمة	رطبة أحادية القرص ثنائية الدفع (منغلقة) رطبة أحادية القرص ثنائية الدفع (منغلقة)
فرملة الانتظار	أسطوانة ومداس، وزنبركية التعشيق، يتم تحريرها هيدروليكيًا أسطوانة ومداس، وزنبركية التعشيق، يتم تحريرها هيدروليكيًا

أداء الصوت ـ معايير المستوى 4 النهائي/المرحلة V

مستوى ضغط الصوت عند المشغل (ISO 6396:2008)	72 ديسبيل (أ) 72 ديسبيل (أ)
مستوى قوة صوت الماكينة (ISO 6395:2008)	111 ديسبيل (أ) 111 ديسبيل (أ)
مستوى ضغط الصوت عند المشغل (ISO 6396:2008)*	70 ديسبيل (أ) 70 ديسبيل (أ)
مستوى قوة صوت الماكينة (ISO 6395:2008)*	109 ديسبيل (أ) 109 ديسبيل (أ)
ملاحظة (1)	* مجهز بنظام منع الصوت * مجهز بنظام منع الصوت
ملاحظة (2)	تم قياس مستوى طاقة صوت الماكينة وفقًا لمواصفات ISO 6395:2008. تم إجراء القياس عند أقصى سرعة لمروحة تبريد المحرك. تم قياس مستوى طاقة صوت الماكينة وفقًا لمواصفات ISO 6395:2008. تم إجراء القياس عند أقصى سرعة لمروحة تبريد المحرك.
ملاحظة (3)	تم قياس مستوى ضغط الصوت للمشغل حسب ISO 6396:2008. تم إجراء القياس عند أقصى سرعة لمروحة تبريد المحرك. تم قياس مستوى ضغط الصوت للمشغل حسب ISO 6396:2008. تم إجراء القياس عند أقصى سرعة لمروحة تبريد المحرك.
ملاحظة (4)	قد يكون من الضروري حماية السمع عند تشغيل الماكينة مع كابينة لم تتلق الصيانة الملائمة، أو عندما تكون الأبواب أو النوافذ مفتوحة لفترات طويلة، أو أثناء العمل في بيئة صاخبة. قد يكون من الضروري حماية السمع عند تشغيل الماكينة مع كابينة لم تتلق الصيانة الملائمة، أو عندما تكون الأبواب أو النوافذ مفتوحة لفترات طويلة، أو أثناء العمل في بيئة صاخبة.

أداء الصوت ـ المستوى 3 / المرحلة IIIA

مستوى ضغط الصوت عند المشغل (ISO 6396:2008)	72 ديسبيل (أ) 72 ديسبيل (أ)
مستوى قوة صوت الماكينة (ISO 6395:2008)	112 ديسبيل (أ) 112 ديسبيل (أ)
مستوى ضغط الصوت عند المشغل (ISO 6396:2008)*	70 ديسبيل (أ) 70 ديسبيل (أ)
مستوى قوة صوت الماكينة (ISO 6395:2008)*	110 ديسبيل (أ) 110 ديسبيل (أ)
ملاحظة (1)	* مجهز بنظام منع الصوت * مجهز بنظام منع الصوت
ملاحظة (2)	تم قياس مستوى طاقة صوت الماكينة وفقًا لمواصفات ISO 6395:2008. تم إجراء القياس عند أقصى سرعة لمروحة تبريد المحرك. تم قياس مستوى طاقة صوت الماكينة وفقًا لمواصفات ISO 6395:2008. تم إجراء القياس عند أقصى سرعة لمروحة تبريد المحرك.
ملاحظة (3)	تم قياس مستوى ضغط الصوت للمشغل حسب ISO 6396:2008. تم إجراء القياس عند أقصى سرعة لمروحة تبريد المحرك. تم قياس مستوى ضغط الصوت للمشغل حسب ISO 6396:2008. تم إجراء القياس عند أقصى سرعة لمروحة تبريد المحرك.
ملاحظة (4)	قد يكون من الضروري حماية السمع عند تشغيل الماكينة مع كابينة لم تتلق الصيانة الملائمة، أو عندما تكون الأبواب أو النوافذ مفتوحة لفترات طويلة، أو أثناء العمل في بيئة صاخبة. قد يكون من الضروري حماية السمع عند تشغيل الماكينة مع كابينة لم تتلق الصيانة الملائمة، أو عندما تكون الأبواب أو النوافذ مفتوحة لفترات طويلة، أو أثناء العمل في بيئة صاخبة.

الشفرة المستقيمة

السعة	13.08 ياردة³ 10.00 متر³
العرض الإجمالي	12 ft 3656 مم
الارتفاع	6.4 ft 1961 مم
ارتفاع حد القطع	3.2 ft 990 مم
عمق الحفر	1.2 ft 362 مم
الخلوص الأرضي	3.7 ft 1140 مم
نصف قطر الدوران - خارج زاوية الشفرة	21.2 ft 6473 مم
نصف قطر الدوران - داخل ركن الشفرة	9.5 ft 2910 مم
الوزن	4548 رطل 2063 كجم
إجمالي الوزن التشغيلي	57345 رطل 26052 كجم

العجلات

أطراف المجموعة (مجموعة الوزن)	13554 رطل 6148 كجم
الأطراف المتصالبة - الوزن (المجموعة)	13982 رطل 6342 كجم
الأطراف المجدافية - الوزن (المجموعة)	13126 رطل 5954 كجم
القطر الخارجي	67.6 بوصة 1717 مم
قطر الأسطوانة	55.1 بوصة 1400 مم
عرض الأسطوانة	40 بوصة 1016 مم
الأطراف لكل صف	5 5
أطراف لكل عجلة	20 20
قابل للاستبدال	ملحوم ملحوم
العرض فوق الأسطوانات	131.4 بوصة 3338 مم
ارتفاع الطرف	6.25 بوصة 159 مم

الأبعاد (بالتقريب)

الارتفاع - الجزء العلوي من مصباح التحذير	14.3 ft 4368 مم
الارتفاع حتى قمة مكثف تكييف الهواء	13.7 ft 4161 مم
الارتفاع - سقف الكابينة	12.7 ft 3878 مم
الارتفاع - الجزء العلوي من أنبوب العادم	11.6 ft 3547 مم
الارتفاع - إلى قمة غطاء المحرك	9.1 ft 2770 مم
الارتفاع حتى قمة وقاء الضاغط الخلفي	8.2 ft 2499 مم
الخلوص من الأرض إلى وصلة الجر	1.7 ft 519 مم
الخلوص من الأرض إلى أسفل المصد	2.7 ft 818 مم
من الخط المركزي للمحور الخلفي إلى المصد	6.5 ft 1990 مم
الخط المركزي للمحور الخلفي حتى الوقاء الخلفي للضاغط	8.6 ft 2614 مم
من وصلة الجر إلى الخط المركزي للمحور الأمامي	5.5 ft 1675 مم
قاعدة العجلات	11 ft 3350 مم
عرض القضبان الحاجزة متجاوزًا المقدمة	9.8 ft 3000 مم
عرض القضبان الحاجزة متجاوزًا المؤخرة	10 ft 3036 مم
العرض فوق المنصة	10.3 ft 3140 مم
العرض فوق الأسطوانات	11 ft 3338 مم
إجمالي طول الماكينة مع الشفرة المستقيمة	25.6 ft 7806 مم
الخلوص الأرضي إلى وقاء ناقل الحركة	1.7 ft 516 مم

816 المعدات القياسية

طباعة

ملاحظة

قد تختلف المعدات القياسية والاختيارية. يُرجى استشارة وكيل Cat الذي تتعامل معه لمعرفة التفاصيل.

مجموعة نقل الحركة

تبديل بنظام التحكم الإلكتروني المتقدم في الإنتاجية (APECS)

المبرد اللاحق هواء إلى هواء

فرامل، هيدروليكية بالكامل، ومغلقة، وفرامل الخدمة متعددة الأقراص الرطبة

وحدة الانبعاثات النظيفة من Cat (معايير وكالة حماية البيئة (EPA) الأمريكية من المستوى 4 النهائي/معايير الاتحاد الأوروبي من المرحلة V فقط.

فرملة الانتظار الكهروهيدروليكية

التحكم الإلكتروني في ضغط القابض (ECPC)

المحرك، Cat C7.1 (مهيأ لخيارين من خيارات الانبعاثات): - المستوى 4 النهائي/المرحلة V او انبعاث مكافئ للمستوى 3 / المرحلة IIIA

مروحة تبريد يديرها المحرك (شفط)

مضخة تحضير الوقود (كهربائية)

مبرد وقود إلى هواء

إيقاف تشغيل المحرك من مستوى الأرض

كاتم الصوت (تحت غطاء المحرك) (مكافئ للمستوى 3/المرحلة IIIA فقط)

الرادياتير، قلب الوحدة

مساعد بدء التشغيل (الأثير)

قفل الخانق

ناقل الحركة، كوكبي الدوران مع تحكم في نطاق السرعة 2 للأمام/2 للخلف

محو عزم الدوران

كهربي

تنبيه، الرجوع للخلف

مولد التيار المتردد (150 أمبير)

البطاريات، لا تتطلب الصيانة

النظام الكهربائي (24 فولت)

مفتاح فصل رئيسي قابل للقفل من مستوى سطح الأرض

المصباح، للتحذير مغلق (LED وامض)

نظام الإضاءة (أمامي وخلفي)

بادئ الحركة، كهربائي

مقبس بدء التشغيل الإضافي

بيئة المشغل

منفذ طاقة 12 فولت لتوصيل الهاتف المحمول أو الكمبيوتر المحمول

مكيف الهواء مع مكثف مثبت في السقف

الكابينة، مضغوطة ومعزولة عن الصوت

الكاميرا، للرؤية الخلفية

خطاطيف للمعاطف والقبعات الصلبة

أدوات تحكم في التبديل بأطراف الأصابع

مسند ذراع علوي الطي

المسخن ومزيل الضباب

أدوات تحكم إلكترونية هيدروليكية – مثبتة بالأرضية

قفل النظام الهيدروليكي للمعدة

مجموعة أجهزة القياس، المقاييس: – مستوى سائل DEF (المستوى 4 النهائي/المرحلة V فقط) – درجة حرارة سائل تبريد المحرك – مستوى الوقود – درجة حرارة الزيت الهيدروليكي – عداد السرعة/عداد لفات المحرك – درجة حرارة محول عزم الدوران

مجموعة أجهزة القياس، مؤشرات التحذير: – نظام التنبيه لاتخاذ الإجراءات، ثلاث فئات – ضغط زيت الفرامل – النظام الكهربي، منخفض الجهد – تنبيه أعطال تعطل المحرك ومصباح العمل – حالة فرملة الانتظار

هيكل الحماية من الانقلاب الداخلي رباعي القوائم (ROPS/FOPS)

المصباح، السقف (الكابينة)

صندوق حفظ الأطعمة وحاملات المشروبات

المرآة، داخلية (بانورامية)

المرايا، مسخنة للرؤية الخلفية (مُثبتة بالخارج)

الراديو، CB (جاهز)

جاهز لتركيب راديو للترفيه: – هوائي – سماعات – محول (12 فولت، 10-15 أمبير)

حزام مقعد بخاصية تذكير، قابل للسحب، بعرض 76 مم (3 بوصات)

نظام التحكم المتكامل في التوجيه وناقل الحركة (STIC™) دون قفل

حاجب الشمس، أمامي

ترس ناقل الحركة (مؤشر)

نظام إدارة المعلومات الحيوية (VIMS™): – شاشة عرض معلومات رسومية – منفذ البيانات الخارجي – ملفات تعريف المشغلين القابلة للتخصيص – مصباح مؤشر الأحداث بالشبكة الخلفية

ماسحات/غاسلات ذات أذرع رطبة (أمامية وخلفية): – ماسحات بسرعات متقطعة (أمامية وخلفية)

مقعد Premium Plus يتضمن ميزة التدفئة والتبريد الإجبارية للهواء، والضبط ثنائي الاتجاه للفخذ، وضبط مسند الظهر وأسفل الظهر كهربيًا، وضبط الصلابة من أجل الجلوس، والتخميد الطرفي الديناميكي، والفرش الجلد.

زجاج كابينة، شرائحي وملون، مثبت على مطاط

مجموعة آلة التنبيه (بوق)

المرايا – الكابينة: – قياسي أو مُسخَّن

منظف أولي، مدعوم بالكابينة

المقعد – الكابينة: – قياسي أو مُسخَّن ومزوَّد بفتحات تهوية

الواقيات

الوقاء، الرادياتير

الوقاءات، المحور (أمامي وخلفي)

الوقاء، نافذة الكابينة

الوقاءات، علبة المرافق ومجموعة نقل الحركة، مفصلية

وقاء، عمود التشغيل

السوائل

مانع التجمد، مسبق الخلط بتركيز 50% طويل العمر (–34 درجة مئوية/–29 درجة فهرنهايت)

المعدات القياسية الأخرى

الأبواب، الوصول للخدمة (قابلة للقفل)

مصارف آمنة للمحرك، والرادياتير، وناقل الحركة، والخزان الهيدروليكي

المحرك، علبة المرافق، فاصل زمني يبلغ 500 ساعة باستخدام زيت CJ-4

مخرج طوارئ

إمكانية تركيب نظام إخماد الحرائق

خزان الوقود، 500 لتر (132.1 جالون)

وصلة الجر، قضيب الجر مع مسمار

الخراطيم، Cat XT™

مبردات الزيت الهيدروليكي، وزيت المحرك، وزيت ناقل الحركة

نظام تغيير الزيت، عالي السرعة

صمامات أخذ عينات الزيت

نظام التوجيه، استشعار الحمل

إجمالي نظام الفلترة الهيدروليكي

أقفال الأغطية للحماية من التخريب

مدخنة فنتورية

الترتيبات الخاصة

المنظفات الأولية للمحرك: – توربينية أو مزدوجة المراحل

الشفرات

ترتيب الجرار – قياسي (بدون شفرة)

ترتيب الجرار – شفرة مستقيمة

ترتيب الجرار (بدون شفرة)

المنتجات التقنية

نظام Product Link: - خلوي، قمر صناعي

العجلات وقضبان المنظف

القضبان الحاجزة

العجلات والأطراف: – ترتيب العجلات (طرف متصالب مقاس 6,25 بوصات) - ترتيب العجلات (طرف مجدافي مقاس 6,25 بوصات) – ترتيب العجلات (أطراف مشتركة مقاس 6,25 بوصات) – العجلات

816 المعدات الاختيارية

طباعة

ملاحظة

قد تختلف المعدات القياسية والاختيارية. يُرجى استشارة وكيل Cat الذي تتعامل معه لمعرفة التفاصيل.

السوائل

مانع التجمد، –50 درجة مئوية (–58 درجة فهرنهايت)

الترتيبات الخاصة

المحرك: – منع الصوت

مجموعة نقل الحركة

المسخن، سائل تبريد المحرك، 120 فولت

المسخن، سائل تبريد المحرك، 240 فولت

المحاور، أمامية غير دوارة، مجموعة تفاضلية خلفية

المحاور، أمامية غير دوارة، مجموعة تفاضلية خلفية مفتوحة

المحاور، مجموعة تفاضلية أمامية مفتوحة، خلفية غير دوارة

أخرى

الملصق (ANSI) (المستوى 4 النهائي/المرحلة V فقط)

شهادة CE/UKCA (معيارية حيثما تقتضي اللوائح)

اللوحة - سنة الصنع

بيئة المشغل

الراديو، AM/FM/Aux/USB/Bluetooth®

ميزة تخطيط الرصد المتحرك اللحظي (RTK) في تقنية Cat Compact (متوفرة من خلال SITECH فقط)

تخطيط نظام التعزيز القائم على القمر الصناعي (SBAS) لتقنية Compact من Cat

المصابيح، قياسية أو LED

الشفرات

شفرات البلدوزر

العجلات وقضبان المنظف

مجموعة القضبان – تنظيف (أصابع التنظيف والقضيب الحاجز)

التكنولوجيا والخدمات المتوافقة

الاستفادة من البيانات والمبادئ الأمنية المتصلة لشركة Caterpillar لتحسين الكفاءات، وزيادة الإنتاجية، وجعل أعمالك أكثر ربحية.

إدارة المعدات

تقنية Compact

Cat Inspect

يسمح لك Cat® Inspect بالوصول إلى بيانات المعدات على هاتفك المحمول. وهذا التطبيق سهل الاستخدام يتيح لك تسجيل بيانات الفحص ودمجها مع أنظمة البيانات الأخرى من Cat، وهكذا يمكنك تتبع كافة تفاصيل أسطولك. وكل عام يُستخدَم هذا الحل لإجراء أكثر من مليون عملية فحص، مما يوفر الراحة لمالكي المعدات وإمكانية مساءلة العاملين.

استكشاف التكنولوجيا
Cat Product Link

يوصلك نظام Cat® Product Link™ لاسلكيًا بمعداتك حيث يوفر لك معلومات قيّمة حول أداء ماكينتك أو أسطول معداتك. تتوفر معلومات مثل موقع الماكينة، وعدد ساعات عملها، ومعدل استهلاكها للوقود، وإنتاجيتها، ووقت خمولها، والأكواد التشخيصية عبر تطبيقات الويب عبر الإنترنت بحيث تتمكن من اتخاذ القرارات المستندة إلى الحقائق في الوقت المناسب، لزيادة الكفاءة إلى أقصى الحدود، ولتحسين الإنتاجية، ولخفض تكاليف امتلاك الأسطول وتشغيله. متوفر مع إمكانية الاتصال بالأقمار الصناعية أو الشبكات الخلوية.

استكشاف التكنولوجيا
VisionLink®

نظام VisionLink® عبارة عن تطبيق برمجي قائم على الشبكة السحابية يُغني عن التخمين في إدارة أسطول الماكينات ويوفر رؤى أساسية لزيادة الأداء إلى أقصى حد ممكن - بصرف النظر عن حجم أسطول الماكينات أو الشركة المصنعة للمعدات. استقبل بيانات المعدات بسلاسة على جهاز الكمبيوتر أو الجهاز المحمول الخاص بك، كل ذلك من حل مركزي مريح لاتخاذ قرارات مستنيرة في كل خطوة.

استكشاف التكنولوجيا
التحديث عن بُعد من Cat

يُرسل دعم التحديث عن بُعد تنبيهًا من وكيل Cat، حيث يطلب منك تحديث البرنامج على الماكينة. وللحد من أوقات التعطل، يمكن نشر التحديثات أثناء التواجد في موقع العمل دون الحاجة إلى انتظار وصول فني من الوكيل. ويسهم دعم التحديث عن بُعد في تقليل أوقات الصيانة وإبقاء أصولك تعمل باستمرار بأعلى كفاءة ممكنة.

استكشاف التكنولوجيا

1 - 8 من 9 Items العناصر

السابق التالي

يسمح لك Cat® Inspect بالوصول إلى بيانات المعدات على هاتفك المحمول. وهذا التطبيق سهل الاستخدام يتيح لك تسجيل بيانات الفحص ودمجها مع أنظمة البيانات الأخرى من Cat، وهكذا يمكنك تتبع كافة تفاصيل أسطولك. وكل عام يُستخدَم هذا الحل لإجراء أكثر من مليون عملية فحص، مما يوفر الراحة لمالكي المعدات وإمكانية مساءلة العاملين.

استكشاف التكنولوجيا

يوصلك نظام Cat® Product Link™ لاسلكيًا بمعداتك حيث يوفر لك معلومات قيّمة حول أداء ماكينتك أو أسطول معداتك. تتوفر معلومات مثل موقع الماكينة، وعدد ساعات عملها، ومعدل استهلاكها للوقود، وإنتاجيتها، ووقت خمولها، والأكواد التشخيصية عبر تطبيقات الويب عبر الإنترنت بحيث تتمكن من اتخاذ القرارات المستندة إلى الحقائق في الوقت المناسب، لزيادة الكفاءة إلى أقصى الحدود، ولتحسين الإنتاجية، ولخفض تكاليف امتلاك الأسطول وتشغيله. متوفر مع إمكانية الاتصال بالأقمار الصناعية أو الشبكات الخلوية.

استكشاف التكنولوجيا

نظام VisionLink® عبارة عن تطبيق برمجي قائم على الشبكة السحابية يُغني عن التخمين في إدارة أسطول الماكينات ويوفر رؤى أساسية لزيادة الأداء إلى أقصى حد ممكن - بصرف النظر عن حجم أسطول الماكينات أو الشركة المصنعة للمعدات. استقبل بيانات المعدات بسلاسة على جهاز الكمبيوتر أو الجهاز المحمول الخاص بك، كل ذلك من حل مركزي مريح لاتخاذ قرارات مستنيرة في كل خطوة.

استكشاف التكنولوجيا

يُرسل دعم التحديث عن بُعد تنبيهًا من وكيل Cat، حيث يطلب منك تحديث البرنامج على الماكينة. وللحد من أوقات التعطل، يمكن نشر التحديثات أثناء التواجد في موقع العمل دون الحاجة إلى انتظار وصول فني من الوكيل. ويسهم دعم التحديث عن بُعد في تقليل أوقات الصيانة وإبقاء أصولك تعمل باستمرار بأعلى كفاءة ممكنة.

استكشاف التكنولوجيا

نظام Cat Compact مع حسابات الضغط

الضغط الذي يتم من خلال ضواغط طمر النفايات يربط بين قياس الضغط المتقدم، والتوجيه داخل الكابينة للمشغلين، وإمكانيات إعداد التقارير للمديرين. يحتوي النظام على جهاز استقبال لنظام القمر الصناعي للملاحة العالمية (GNSS) على الجزء العلوي من الكابينة وشاشة رسم الخرائط داخل الكابينة.

استكشاف التكنولوجيا

1 - 8 من 9 Items العناصر

السابق التالي

الضغط الذي يتم من خلال ضواغط طمر النفايات يربط بين قياس الضغط المتقدم، والتوجيه داخل الكابينة للمشغلين، وإمكانيات إعداد التقارير للمديرين. يحتوي النظام على جهاز استقبال لنظام القمر الصناعي للملاحة العالمية (GNSS) على الجزء العلوي من الكابينة وشاشة رسم الخرائط داخل الكابينة.

استكشاف التكنولوجيا
