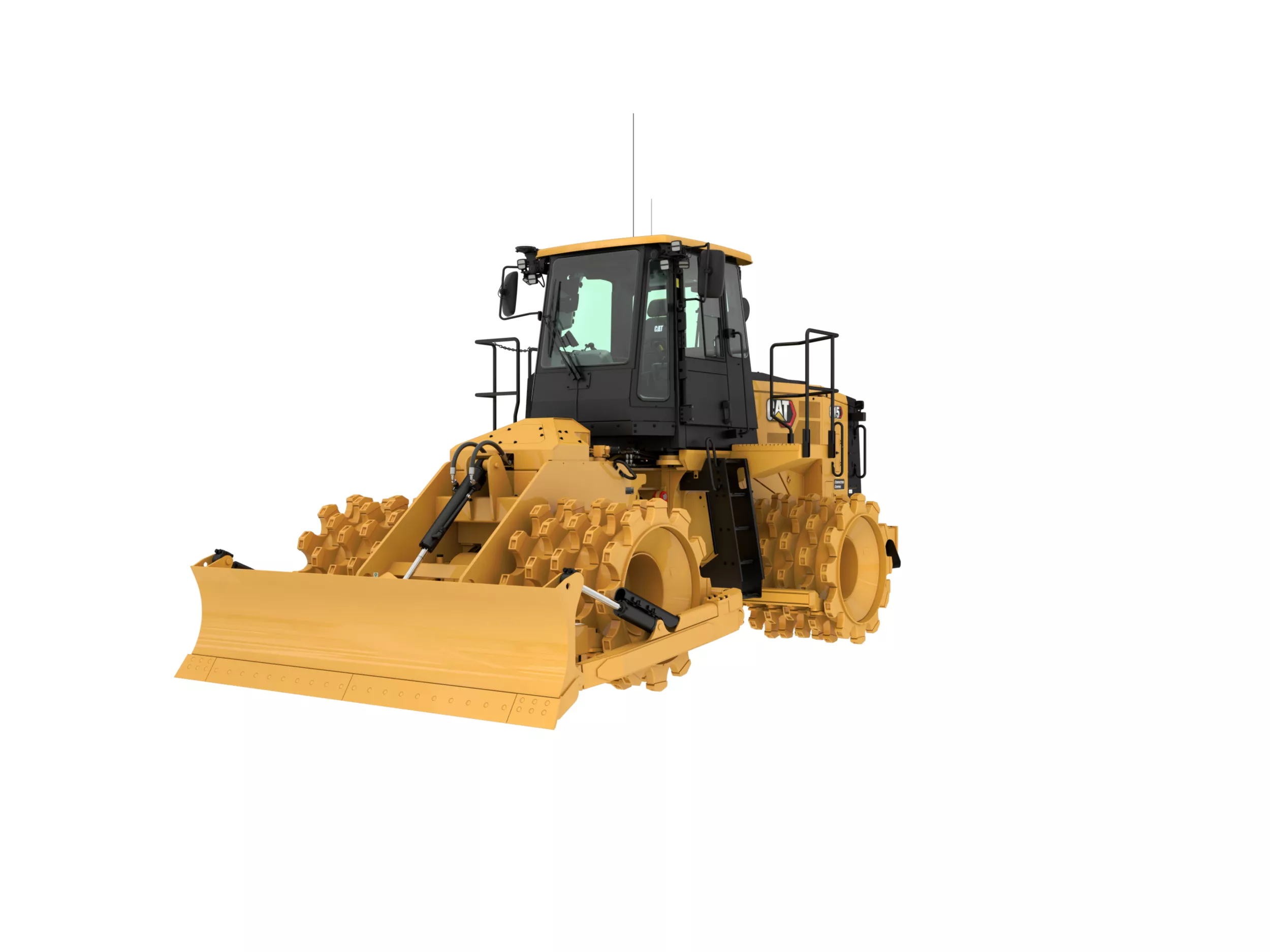

815 ضواغط التربة

طلب عرض أسعار البحث عن وكيل

المواصفات الرئيسية

إجمالي القدرة (SAE J1995:2014): 284 حصان; 212 كيلووات

صافي القدرة (SAE J1349:2011): 249 حصان; 186 كيلووات

صافي القدرة (ISO 9249:2007): 249 حصان; 186 كيلووات

815
تغيير الموديل

عرض عام

الارتقاء بمعايير الضغط

يضمن الموديل Cat 815، المصمم بمتانة مدمجة، أقصى قدر من الإتاحة خلال دورات الحياة المتعددة. تم تصميم هذه الماكينة القوية وتصنيعها لتحقيق الأداء الأمثل وإمكانية الخدمة، وتوفر الضغط والتجريف للخدمة الشاقة.

الفوائد

تقنية محسنة

عزز إنتاجيتك باستخدام تقنيات مثل رسم الخرائط ثلاثية الأبعاد لضاغط Cat والتحكم في الضغط من Cat مع قدرة تشغيل الماكينة.

صيانة قليلة

مصمم لتقليل تكاليف الخدمة والصيانة مع عمر أطول للفلاتر.

زيادة معززة للمشغل

تساعد الكابينة المحدَّثة المزوَّدة بنظام التوجيه الهادئ، والمقعد الجديد، وأدوات التحكم القابلة للضبط المشغلين على العمل بإنتاجية أعلى طوال اليوم.

نظرة سريعة على الخصائص

عرض 1-6 من 5

راحة وتحكم المشغل

دخول/خروج مُحَسَّن مع كابينة تم تحسينها ومزودة بمسند ذراع قلاب.
يمكنك إبقاء المشغلين لديك على علم بظروف الماكينة وتشغيلها من خلال نظام مراقبة الماكينة VIMS™ 3G.
تعزيز السلامة والرؤية باستخدام كاميرا رؤية خلفية قياسية.
الحفاظ على إعدادات درجة الحرارة المفضلة مع التحكم الأوتوماتيكي في المناخ.
مقعد Premium plus بكسوة جلد مزود بميزة التدفئة والتبريد الإجبارية للهواء، والضبط ثنائي الاتجاه للفخذ، وضبط مسند الظهر وأسفل الظهر كهربيًا، والتخميد الطرفي الديناميكي.
تحسين مستوى الراحة مع مستويات صوت منخفضة للمشغل.
تحسين مستويات الصوت للمراقب وحزم صوت منخفضة اختيارية.

دعم وخدمة بمستوى فائق

يوجد صندوق المكونات الإلكترونية داخل الكابينة ويتميز بسهولة الوصول وبيئة محكومة.
التركيز على السلامة مع الوصول من مستوى الأرض أو المنصة إلى معظم المكونات الرئيسية.
مستوى الأرض: إيقاف التشغيل في حالة الطوارئ، وفصل البطارية، وبدء التشغيل بمساعدة خارجية.
الفحص البصري السريع وتقليل تلوث السوائل لأدى حد ممكن مع مقاييس الرؤية الخاصة بسائل التبريد، وناقل الحركة، والزيت الهيدروليكي.
مؤشر إلكتروني لتقييد مدخل الهواء.
تصميم يتيح سهولة الخدمة والفحص.
– تم تجميع مبرد الزيت الهيدروليكي، ومبرد الوقود، والمكثف معًا
– نقاط تشحيم مركزية
يستطيع المشغلون والفنيون حل أي مشاكل قبل التعطل باستخدام نظام إدارة المعلومات الحيوية (VIMS).

الكفاءة الفائقة

تم تصميم المحرك Cat® 7.1 القوي سريع الاستجابة لتحقيق أقصى توفير للوقود وزيادة كثافة الطاقة.
أداء موثوق فيه وانبعاثات منخفضة.
إنتاجية عالية مع شفرات إمالة اختيارية رباعية الاتجاه.
يتوفر خياران من المحركات للوفاء بمعايير وكالة حماية البيئة (EPA) الأمريكية من المستوى 4 النهائي والاتحاد الأوروبي المرحلة V، أو معايير الانبعاثات المكافئة لمعايير وكالة حماية البيئة (EPA) الأمريكية من المستوى 3 والاتحاد الأوروبي المرحلة IIIA.
بالنسبة لخيار المستوى 4 النهائي 4 والمرحلة V، تتضمن وحدة الانبعاثات النظيفة من Cat محفزًا لأكسدة الديزل، وفلتر جزيئات ديزل، ونظام استرجاع من Cat، مع استخدام تقنية SCR.
يتم التجديد بشكل أوتوماتيكي تمامًا ولا يقطع دورة عمل الماكينة.
تمتع بالحد الأقصى للاستجابة والتحكم مع نظام التحكم المتكامل في التوجيه وناقل الحركة (STIC™).
ترشيد أفضل لاستهلاك الوقود مع نظام إيقاف النظام الكهربائي والمحرك الأوتوماتيكي.
تحقيق قوة دافعة أكبر على المنحدرات إلى جانب وفورات الوقود من خلال نقل هذه القوة الدافعة خلال نقاط التبديل مع أدوات التحكم في ناقل الحركة الجديدة كليًا لنظام التحكم الإلكتروني المتقدم في الإنتاجية (APECS).
يتعرض المشغلون لكلال أقل مع قفل الخانق للمحافظة على سرعة المحرك وتقليل حرق الوقود.

الإنتاجية مع التكنولوجيا

تجمع تقنية Cat Compact الاختيارية للتخطيط الثلاثي الأبعاد بين الإمكانات المتطورة لقياس الضغط، والتوجيه داخل الكابينة، إعداد التقارير، وتهدف تلك الإمكانات إلى مساعدتك في تحقيق أهداف الضغط باتساق، وبطريقة موحدة من خلال مرات مرور أقل – وخفض استهلاك الوقود وتكلفة إعادة الأعمال غير الضرورية.
التحكم في الضغط من Cat باستخدام قوة الدفع في الماكينة (MDP) عبارة عن نظام للقياس يعتمد على الطاقة ويربط بين الضغط ومقاومة الدلفنة لتقديم توضيح لصلابة التربة.
توفر تقنية Link (القياسية) إمكانية الوصول إلى موقع الماكينة، وساعات التشغيل، واستهلاك الوقود، ووقت التباطؤ، والاحداث، والأكواد التشخيصية من خلال واجهة VisionLink®.

تحسين الضغط

يوفر تصميم طرف الدك من Chevron ضغطًا أرضيًا أكبر وضغطًا أكبر وجرًا ممتازًا وقيادة سلسة.
يؤدي نمط طرف الدك المتماثل إلى الضغط المتساوي في الأمام أو الخلف. أطراف محيط كامل وقابلة للاستبدال. الطرف ملحوم بتجميع قاعدة وملحوم بعد ذلك بالأسطوانة مباشرةً.
كل عجلة لديها قضيبا تنظيف للحفاظ على خلو الأسطوانات من الغبار المنقول، بغض النظر عن اتجاه التدوير لرفع الكفاءة.
أطراف قضبان التنظيف القابلة للتعديل (من النوع القياسي أو الكاشط) بالحرارة عبارة عن فولاذ تمت معالجته حراريًا وتصليده مباشرةً لحافة القطع لزيادة عمر مقاومة التآكل، ما يؤدي إلى خفض تكاليف التشغيل.

دخول/خروج مُحَسَّن مع كابينة تم تحسينها ومزودة بمسند ذراع قلاب.
يمكنك إبقاء المشغلين لديك على علم بظروف الماكينة وتشغيلها من خلال نظام مراقبة الماكينة VIMS™ 3G.
تعزيز السلامة والرؤية باستخدام كاميرا رؤية خلفية قياسية.
الحفاظ على إعدادات درجة الحرارة المفضلة مع التحكم الأوتوماتيكي في المناخ.
مقعد Premium plus بكسوة جلد مزود بميزة التدفئة والتبريد الإجبارية للهواء، والضبط ثنائي الاتجاه للفخذ، وضبط مسند الظهر وأسفل الظهر كهربيًا، والتخميد الطرفي الديناميكي.
تحسين مستوى الراحة مع مستويات صوت منخفضة للمشغل.
تحسين مستويات الصوت للمراقب وحزم صوت منخفضة اختيارية.

يوجد صندوق المكونات الإلكترونية داخل الكابينة ويتميز بسهولة الوصول وبيئة محكومة.
التركيز على السلامة مع الوصول من مستوى الأرض أو المنصة إلى معظم المكونات الرئيسية.
مستوى الأرض: إيقاف التشغيل في حالة الطوارئ، وفصل البطارية، وبدء التشغيل بمساعدة خارجية.
الفحص البصري السريع وتقليل تلوث السوائل لأدى حد ممكن مع مقاييس الرؤية الخاصة بسائل التبريد، وناقل الحركة، والزيت الهيدروليكي.
مؤشر إلكتروني لتقييد مدخل الهواء.
تصميم يتيح سهولة الخدمة والفحص.
– تم تجميع مبرد الزيت الهيدروليكي، ومبرد الوقود، والمكثف معًا
– نقاط تشحيم مركزية
يستطيع المشغلون والفنيون حل أي مشاكل قبل التعطل باستخدام نظام إدارة المعلومات الحيوية (VIMS).

تم تصميم المحرك Cat® 7.1 القوي سريع الاستجابة لتحقيق أقصى توفير للوقود وزيادة كثافة الطاقة.
أداء موثوق فيه وانبعاثات منخفضة.
إنتاجية عالية مع شفرات إمالة اختيارية رباعية الاتجاه.
يتوفر خياران من المحركات للوفاء بمعايير وكالة حماية البيئة (EPA) الأمريكية من المستوى 4 النهائي والاتحاد الأوروبي المرحلة V، أو معايير الانبعاثات المكافئة لمعايير وكالة حماية البيئة (EPA) الأمريكية من المستوى 3 والاتحاد الأوروبي المرحلة IIIA.
بالنسبة لخيار المستوى 4 النهائي 4 والمرحلة V، تتضمن وحدة الانبعاثات النظيفة من Cat محفزًا لأكسدة الديزل، وفلتر جزيئات ديزل، ونظام استرجاع من Cat، مع استخدام تقنية SCR.
يتم التجديد بشكل أوتوماتيكي تمامًا ولا يقطع دورة عمل الماكينة.
تمتع بالحد الأقصى للاستجابة والتحكم مع نظام التحكم المتكامل في التوجيه وناقل الحركة (STIC™).
ترشيد أفضل لاستهلاك الوقود مع نظام إيقاف النظام الكهربائي والمحرك الأوتوماتيكي.
تحقيق قوة دافعة أكبر على المنحدرات إلى جانب وفورات الوقود من خلال نقل هذه القوة الدافعة خلال نقاط التبديل مع أدوات التحكم في ناقل الحركة الجديدة كليًا لنظام التحكم الإلكتروني المتقدم في الإنتاجية (APECS).
يتعرض المشغلون لكلال أقل مع قفل الخانق للمحافظة على سرعة المحرك وتقليل حرق الوقود.

تجمع تقنية Cat Compact الاختيارية للتخطيط الثلاثي الأبعاد بين الإمكانات المتطورة لقياس الضغط، والتوجيه داخل الكابينة، إعداد التقارير، وتهدف تلك الإمكانات إلى مساعدتك في تحقيق أهداف الضغط باتساق، وبطريقة موحدة من خلال مرات مرور أقل – وخفض استهلاك الوقود وتكلفة إعادة الأعمال غير الضرورية.
التحكم في الضغط من Cat باستخدام قوة الدفع في الماكينة (MDP) عبارة عن نظام للقياس يعتمد على الطاقة ويربط بين الضغط ومقاومة الدلفنة لتقديم توضيح لصلابة التربة.
توفر تقنية Link (القياسية) إمكانية الوصول إلى موقع الماكينة، وساعات التشغيل، واستهلاك الوقود، ووقت التباطؤ، والاحداث، والأكواد التشخيصية من خلال واجهة VisionLink®.

يوفر تصميم طرف الدك من Chevron ضغطًا أرضيًا أكبر وضغطًا أكبر وجرًا ممتازًا وقيادة سلسة.
يؤدي نمط طرف الدك المتماثل إلى الضغط المتساوي في الأمام أو الخلف. أطراف محيط كامل وقابلة للاستبدال. الطرف ملحوم بتجميع قاعدة وملحوم بعد ذلك بالأسطوانة مباشرةً.
كل عجلة لديها قضيبا تنظيف للحفاظ على خلو الأسطوانات من الغبار المنقول، بغض النظر عن اتجاه التدوير لرفع الكفاءة.
أطراف قضبان التنظيف القابلة للتعديل (من النوع القياسي أو الكاشط) بالحرارة عبارة عن فولاذ تمت معالجته حراريًا وتصليده مباشرةً لحافة القطع لزيادة عمر مقاومة التآكل، ما يؤدي إلى خفض تكاليف التشغيل.

المواصفات المعدات القياسية المعدات الاختيارية

مواصفات المنتج لـ 815

محرك

إجمالي القدرة (SAE J1995:2014)	284 حصان 212 كيلووات
صافي القدرة (SAE J1349:2011)	249 حصان 186 كيلووات
صافي القدرة (ISO 9249:2007)	249 حصان 186 كيلووات
قدرة المحرك (ISO 14396:2002)	275 حصان 205 كيلووات
الانبعاثات	الخيار 1 - معايير وكالة حماية البيئة (EPA) الأمريكية من المستوى 4/معايير الاتحاد الأوروبي المرحلة V الخيار 1 - معايير وكالة حماية البيئة (EPA) الأمريكية من المستوى 4/معايير الاتحاد الأوروبي المرحلة V
موديل المحرك	Cat® C7.1 Cat® C7.1
السرعة المقدرة	2200 دورة في الدقيقة 2200 دورة في الدقيقة
زيادة عزم الدوران	52% 52%
ملاحظة (1)	صافي القدرة المتوفرة عند الحدافة عندما يكون المحرك مزوَّدًا بمروحة، ومنظف هواء، والمعالجة اللاحقة، ومولد تيار متردد مع سرعة محرك عند 2200 دورة في الدقيقة. صافي القدرة المتوفرة عند الحدافة عندما يكون المحرك مزوَّدًا بمروحة، ومنظف هواء، والمعالجة اللاحقة، ومولد تيار متردد مع سرعة محرك عند 2200 دورة في الدقيقة.
الانبعاثات	الخيار 2 - المعايير البرازيلية MAR-1، الانبعاثات المكافئة لمعايير وكالة حماية البيئة (EPA) الأمريكية من المستوى 3/معايير الاتحاد الأوروبي من المرحلة IIIA الخيار 2 - المعايير البرازيلية MAR-1، الانبعاثات المكافئة لمعايير وكالة حماية البيئة (EPA) الأمريكية من المستوى 3/معايير الاتحاد الأوروبي من المرحلة IIIA
السرعة المقدرة	2200 لفة في الدقيقة 2200 لفة في الدقيقة
صافي القدرة - ISO 9249:2007	249 حصان 186 كيلووات
إجمالي القدرة - SAE J1995:2014	286 حصان 213 كيلووات
أقصى عزم دوران (1400 دورة في الدقيقة)	749 رطل-قدم 1016 نيوتن.متر
زيادة عزم الدوران	26 % 26 %
ملاحظة (2)	صافي القدرة المتوفرة عند الحدافة عندما يكون المحرك مزوَّدًا بمروحة، ومنظف هواء، وكاتم صوت، ومولد تيار متردد مع سرعة محرك عند 2,200 دورة في الدقيقة. صافي القدرة المتوفرة عند الحدافة عندما يكون المحرك مزوَّدًا بمروحة، ومنظف هواء، وكاتم صوت، ومولد تيار متردد مع سرعة محرك عند 2,200 دورة في الدقيقة.
التجويف	4.1 بوصة 105 مم
الشوط	5.3 بوصة 135 مم
الإزاحة	427.8 بوصة³ 7.01 لتر
سرعة التباطؤ العالية	2270 دورة في الدقيقة 2270 دورة في الدقيقة
سرعة التباطؤ المنخفضة	800 دورة في الدقيقة 800 دورة في الدقيقة
الحد الأقصى للارتفاع - بدون خفض القدرة	9842.5 قدم 3000 م

مواصفات التشغيل

الوزن التشغيلي (المستوى 4 النهائي/المرحلة V)	49652 رطل 22522 كجم
الوزن التشغيلي (المعايير المكافئة لمعايير المستوى 3 /المرحلة IIIA)	49013 رطل 22232 كجم

ناقل الحركة

نوع ناقل الحركة	Power Shift كوكبي الدوران من Cat Power Shift كوكبي الدوران من Cat
سرعات السير - للأمام - السرعة الأولى	3.9 ميل/ساعة 6.3 كم/س
سرعات السير - للأمام - السرعة الثانية	6.7 ميل/ساعة 10.8 كم/س
سرعات السير - للأمام - السرعة الثالثة	11.3 ميل/ساعة 18.2 كم/س
سرعات السير - للخلف - السرعة الأولى	4.5 ميل/ساعة 7.2 كم/س
سرعات السير - للخلف - السرعة الثانية	7.7 ميل/ساعة 12.4 كم/س
سرعات السير - للخلف - السرعة الثالثة	11.4 ميل/ساعة 18.4 كم/س

النظام الهيدروليكي - الرفع/الإمالة

نظام الرفع/الإمالة - الدائرة	صمام استشعار حمل دليلي التشغيل بالطاقة الكهروهيدروليكية صمام استشعار حمل دليلي التشغيل بالطاقة الكهروهيدروليكية
نظام الرفع/الإمالة	الكباس متغير الإزاحة الكباس متغير الإزاحة
الحد الأقصى للتدفق عند 2200 دورة في الدقيقة	23.5 جالون في الدقيقة 89 لتر/دقيقة
إعداد صمام التصريف - الرفع/الإمالة	3190 رطل لكل بوصة مربعة 22000 كيلو باسكال
الأسطوانات، مزدوجة الفعل: الرفع، التجويف، الشوط	101,6 مم × 627 مم (4,0 بوصات × 24,7 بوصة) 101,6 مم × 627 مم (4,0 بوصات × 24,7 بوصة)
الأسطوانات، مزدوجة الفعل: إمالة لليمين واليسار، التجويف، الشوط	101,6 ملم x 167 ملم (4,0 بوصات x 6,6 بوصة) 101,6 ملم x 167 ملم (4,0 بوصات x 6,6 بوصة)
النظام الدليلي	ترس إزاحة ثابت مفتوح مركزي ترس إزاحة ثابت مفتوح مركزي
إعداد صمام تصريف النظام الدليلي	3046 رطل لكل بوصة مربعة 21000 كيلو باسكال

النظام الهيدروليكي - التوجيه

نظام التوجيه - الدائرة	دليلي، مستشعر للحمل دليلي، مستشعر للحمل
نظام التوجيه - المضخة	الكباس – متغير الإزاحة الكباس – متغير الإزاحة
الحد الأقصى للتدفق عند 2200 دورة في الدقيقة	38.8 جالون في الدقيقة 147 لتر/دقيقة
إعداد صمام التصريف – التوجيه	4003 رطل لكل بوصة مربعة 27600 كيلو باسكال
إجمالي زاوية التوجيه	84° 84°
أوقات دورات التوجيه - التباطؤ العالي	3 ثانية 3 ثانية
أوقات دورات التوجيه - التباطؤ المنخفض	8.2 ثانية 8.2 ثانية

سعات إعادة التعبئة للخدمة

خزان الوقود	132.1 جالون (أمريكي) 500 لتر
خزان سوائل عادم الديزل	4.2 جالون (أمريكي) 16 لتر
أنظمة التبريد - المستوى 4 النهائي/المرحلة V	21.4 جالون (أمريكي) 81 لتر
نظام التبريد - مكافئ للمستوى 3/المرحلة IIIA	19.3 جالون (أمريكي) 73 لتر
علبة مرافق المحرك	5.3 جالون (أمريكي) 20 لتر
ناقل الحركة	14.8 جالون (أمريكي) 56 لتر
التروس التفاضلية - محركات الأقراص النهائية - الأمامية	17.2 جالون (أمريكي) 65 لتر
التروس التفاضلية - محركات الأقراص النهائية - الخلفية	17.2 جالون (أمريكي) 65 لتر
الخزان الهيدروليكي فقط	19.8 جالون (أمريكي) 75 لتر
ملاحظة	يتعين على كل محركات الديزل استخدام وقود ULSD (وقود ديزل ذي نسبة كبريت منخفضة للغاية يحتوي على 15 جزءًا في المليون من الكبريت أو أقل) أو وقود ULSD ممزوج بأنواع الوقود التالية المنخفضة الكثافة الكربونية** حتى: • 20% من الديزل الحيوي FAME (إسترات ميثيل أحماض دهنية) * • وقود ديزل متجدد بنسبة 100%، ووقود الزيت النباتي المعالج بالهدرجة (HVO) ووقود الغاز إلى سائل (GTL). ارجع إلى الإرشادات لمعرفة الوقود المناسب. يرجى الرجوع إلى وكيل Cat أو "توصيات Caterpillar لسوائل الماكينات" (SABU6250) لمعرفة التفاصيل. * يمكن للمحركات التي لا تحتوي على أجهزة معالجة لاحقة أن تستخدم مخاليط أعلى، حتى 100% من وقود الديزل الحيوي (لاستخدام المخاليط الأعلى من الديزل الحيوي بنسبة 20%، ارجع إلى وكيل Cat لديك). إن انبعاثات غازات الاحتباس الحراري من أنابيب العادم، والناتجة من أنواع الوقود منخفض الكثافة الكربونية هي في الأساس نفس الانبعاثات الناتجة من أنواع الوقود التقليدي. - مطلوب الزيت Cat DEO-ULS™ أو الزيوت التي تلبي المواصفات Cat ECF-3 و/أو API CJ-4 و/أو API CK-4 و/أو ACEA E9. - سائل عادم الديزل (DEF) الذي يلبي كل المتطلبات الواردة في المعيار ISO 22241-1:2006. يتعين على كل محركات الديزل استخدام وقود ULSD (وقود ديزل ذي نسبة كبريت منخفضة للغاية يحتوي على 15 جزءًا في المليون من الكبريت أو أقل) أو وقود ULSD ممزوج بأنواع الوقود التالية المنخفضة الكثافة الكربونية حتى: • 20% من الديزل الحيوي FAME (إسترات ميثيل أحماض دهنية) * • وقود ديزل متجدد بنسبة 100%، ووقود الزيت النباتي المعالج بالهدرجة (HVO) ووقود الغاز إلى سائل (GTL). ارجع إلى الإرشادات لمعرفة الوقود المناسب. يرجى الرجوع إلى وكيل Cat أو "توصيات Caterpillar لسوائل الماكينات" (SABU6250) لمعرفة التفاصيل. * يمكن للمحركات التي لا تحتوي على أجهزة معالجة لاحقة أن تستخدم مخاليط أعلى، حتى 100% من وقود الديزل الحيوي (لاستخدام المخاليط الأعلى من الديزل الحيوي بنسبة 20%، ارجع إلى وكيل Cat لديك). ** إن انبعاثات غازات الاحتباس الحراري من أنابيب العادم، والناتجة من أنواع الوقود منخفض الكثافة الكربونية هي في الأساس نفس الانبعاثات الناتجة من أنواع الوقود التقليدي. - مطلوب الزيت Cat DEO-ULS™ أو الزيوت التي تلبي المواصفات Cat ECF-3 و/أو API CJ-4 و/أو API CK-4 و/أو ACEA E9. - سائل عادم الديزل (DEF) الذي يلبي كل المتطلبات الواردة في المعيار ISO 22241-1:2006.

المحاور

في الأمام	كوكبية الدوران – ثابتة كوكبية الدوران – ثابتة
في الخلف	كوكبية الدوران – متأرجحة كوكبية الدوران – متأرجحة
زاوية التأرجح	±10 ±10

نظام الفرامل

فرامل الخدمة	رطبة أحادية القرص ثنائية الدفع (منغلقة) رطبة أحادية القرص ثنائية الدفع (منغلقة)
فرملة الانتظار	أسطوانة ومداس، وزنبركية التعشيق، يتم تحريرها هيدروليكيًا أسطوانة ومداس، وزنبركية التعشيق، يتم تحريرها هيدروليكيًا

نظام مكيف الهواء

مكيف الهواء

يحتوي نظام تكييف الهواء بهذه الماكينة على وسيط التبريد R134a أو R1234yf المكون من غاز مفلور يؤدي للاحتباس الحراري. انظر الملصق أو دليل التعليمات للتعرف على الغاز. - إذا كانت الماكينة مزودة بوسيط التبريد R134a (دليل الاحتباس الحراري = 1430)، فهذا يعني أن النظام يحتوي على 1,9 كجم (4,2 أرطال) من وسيط التبريد الذي يعادل 2,717 طن متري (2,994 أطنان) من غاز ثاني أكسيد الكربون CO2. يحتوي نظام تكييف الهواء بهذه الماكينة على وسيط التبريد R134a أو R1234yf المكون من غاز مفلور يؤدي للاحتباس الحراري. انظر الملصق أو دليل التعليمات للتعرف على الغاز. - إذا كانت الماكينة مزودة بوسيط التبريد R134a (دليل الاحتباس الحراري = 1430)، فهذا يعني أن النظام يحتوي على 1,9 كجم (4,2 أرطال) من وسيط التبريد الذي يعادل 2,717 طن متري (2,994 أطنان) من غاز ثاني أكسيد الكربون CO2.

أداء الصوت ـ معايير المستوى 4 النهائي/المرحلة V

مستوى ضغط الصوت عند المشغل (ISO 6396:2008)	72 ديسبيل (A) 72 ديسبيل (A)
مستوى قوة صوت الماكينة (ISO 6395:2008)	112 ديسبيل (A) 112 ديسبيل (A)
مستوى قوة صوت الماكينة (ISO 6395:2008)***	109 ديسبيل (A) 109 ديسبيل (A)
مستوى ضغط الصوت عند المشغل (ISO 6396:2008)،**	70 ديسبيل (A) 70 ديسبيل (A)
مستوى قوة صوت الماكينة (ISO 6395:2008)**	107 ديسبيل (A) 107 ديسبيل (A)
ملاحظة (1)	* للماكينات في بلدان الاتحاد الأوروبي والبلدان التي تعتمد "توجيهات الاتحاد الأوروبي" و"توجيهات المملكة المتحدة" * للماكينات في بلدان الاتحاد الأوروبي والبلدان التي تعتمد "توجيهات الاتحاد الأوروبي" و"توجيهات المملكة المتحدة"
ملاحظة (2)	توجيه الاتحاد الأوروبي "2000/14/EC" حسب تعديله "2005/88/EC." ولائحة الضوضاء في المملكة المتحدة رقم 1701 لعام 2001. توجيه الاتحاد الأوروبي "2000/14/EC" حسب تعديله "2005/88/EC." ولائحة الضوضاء في المملكة المتحدة رقم 1701 لعام 2001.
ملاحظة (3)	*مجهز بمنع الصوت *مجهز بمنع الصوت
ملاحظة (4)	تم قياس مستوى طاقة صوت الماكينة وفقًا لمواصفات ISO 6395:2008. تم إجراء القياس عند نسبة 100 في المئة من السرعة القصوى لمروحة تبريد المحرك. تم قياس مستوى طاقة صوت الماكينة وفقًا لمواصفات ISO 6395:2008. تم إجراء القياس عند نسبة 100 في المئة من السرعة القصوى لمروحة تبريد المحرك.
ملاحظة (5)	تم قياس مستوى ضغط الصوت للمشغل حسب ISO 6396:2008. تم إجراء القياس عند نسبة 100 في المئة من السرعة القصوى لمروحة تبريد المحرك. تم قياس مستوى ضغط الصوت للمشغل حسب ISO 6396:2008. تم إجراء القياس عند نسبة 100 في المئة من السرعة القصوى لمروحة تبريد المحرك.
ملاحظة (6)	قد يكون من الضروري حماية السمع عند تشغيل الماكينة مع كابينة لم تتلق الصيانة الملائمة، أو عندما تكون الأبواب أو النوافذ مفتوحة لفترات طويلة، أو أثناء العمل في بيئة صاخبة. قد يكون من الضروري حماية السمع عند تشغيل الماكينة مع كابينة لم تتلق الصيانة الملائمة، أو عندما تكون الأبواب أو النوافذ مفتوحة لفترات طويلة، أو أثناء العمل في بيئة صاخبة.

الشفرات

السعة	2.69 ياردة³ 2.06 متر³
العرض الإجمالي	12.3 قدم 3761 مم
الارتفاع	2.8 قدم 860 مم
عمق الحفر	0.7 قدم 222 مم
الخلوص الأرضي	2.6 قدم 802 مم
الحد الأقصى للإمالة	1.1 قدم 346 مم
نصف قطر الدوران - خارج زاوية الشفرة	21.1 قدم 6437 مم
نصف قطر الدوران - داخل مقدمة ذراع الدفع	8.3 قدم 2520 مم
الوزن	1764 رطل 800 كجم
إجمالي الوزن التشغيلي	49652 رطل 22522 كجم

أداء الصوت ـ المستوى 3 / المرحلة IIIA

مستوى ضغط الصوت عند المشغل (ISO 6396:2008)	72 ديسبيل (A) 72 ديسبيل (A)
مستوى قوة صوت الماكينة (ISO 6395:2008)	112 ديسبيل (A) 112 ديسبيل (A)
مستوى ضغط الصوت عند المشغل (ISO 6396:2008)***	70 ديسبيل (A) 70 ديسبيل (A)
مستوى قوة صوت الماكينة (ISO 6395:2008)***	110 ديسبيل (A) 110 ديسبيل (A)
ملاحظة (1)	*مجهز بمنع الصوت *مجهز بمنع الصوت
ملاحظة (2)	تم قياس مستوى طاقة صوت الماكينة وفقًا لمواصفات ISO 6395:2008. تم إجراء القياس عند نسبة 100 في المئة من السرعة القصوى لمروحة تبريد المحرك. تم قياس مستوى طاقة صوت الماكينة وفقًا لمواصفات ISO 6395:2008. تم إجراء القياس عند نسبة 100 في المئة من السرعة القصوى لمروحة تبريد المحرك.
ملاحظة (3)	تم قياس مستوى ضغط الصوت للمشغل حسب ISO 6396:2008. تم إجراء القياس عند نسبة 100 في المئة من السرعة القصوى لمروحة تبريد المحرك. تم قياس مستوى ضغط الصوت للمشغل حسب ISO 6396:2008. تم إجراء القياس عند نسبة 100 في المئة من السرعة القصوى لمروحة تبريد المحرك.
ملاحظة (4)	قد يكون من الضروري حماية السمع عند تشغيل الماكينة مع كابينة لم تتلق الصيانة الملائمة، أو عندما تكون الأبواب أو النوافذ مفتوحة لفترات طويلة، أو أثناء العمل في بيئة صاخبة. قد يكون من الضروري حماية السمع عند تشغيل الماكينة مع كابينة لم تتلق الصيانة الملائمة، أو عندما تكون الأبواب أو النوافذ مفتوحة لفترات طويلة، أو أثناء العمل في بيئة صاخبة.

العجلات

الوزن	9720 رطل 4409 كجم
القطر الخارجي	55.6 بوصة 1412 مم
قطر الأسطوانة	40.5 بوصة 1029 مم
عرض الأسطوانة	39 بوصة 991 مم
الأطراف لكل صف	12 12
أطراف لكل عجلة	60 60
قابل للاستبدال	ملحوم ملحوم
العرض - فوق الأسطوانات	127.7 بوصة 3243 مم
العرض بين الأسطوانات	49.6 بوصة 1261 مم
ارتفاع الطرف	7.5 بوصة 192 مم

الأبعاد (بالتقريب)

الارتفاع - الجزء العلوي من مصباح التحذير	12.9 قدم 3933 مم
الارتفاع - أعلى سقف الكابينة	12 قدم 3650 مم
الارتفاع - الجزء العلوي من أنبوب العادم	11.1 قدم 3394 مم
الارتفاع - إلى قمة غطاء المحرك	8.6 قدم 2616 مم
الارتفاع حتى قمة وقاء الرادياتير	7.9 قدم 2405 مم
الخلوص من الأرض إلى وصلة الجر	1.2 قدم 365 مم
الخلوص الأرضي إلى وقاء ناقل الحركة	1.2 قدم 375 مم
الخلوص من الأرض إلى أسفل المصد	2.2 قدم 665 مم
من الخط المركزي للمحور الخلفي إلى المصد	6.5 قدم 1990 مم
من وصلة الجر إلى الخط المركزي للمحور الأمامي	5.5 قدم 1675 مم
قاعدة العجلات	11 قدم 3350 مم
العرض فوق المنصة	10.3 قدم 3140 مم
الارتفاع حتى قمة هوائي نظام تحديد المواقع العالمي (GPS)	12.1 قدم 3701 مم

815 المعدات القياسية

ملاحظة

قد تختلف المعدات القياسية والاختيارية. يُرجى استشارة وكيل Cat الذي تتعامل معه لمعرفة التفاصيل.

مجموعة نقل الحركة

نظام التحكم الإلكتروني المتقدم في الإنتاجية (APECS)

المبرد اللاحق هواء إلى هواء

المحاور - مقدمة وخلفية قياسيتان مفتوحتان

فرامل، هيدروليكية بالكامل، ومغلقة، وفرامل الخدمة متعددة الأقراص الرطبة

وحدة الانبعاثات النظيفة من Cat (معايير وكالة حماية البيئة (EPA) الأمريكية من المستوى 4 النهائي/معايير الاتحاد الأوروبي من المرحلة V فقط.

فرملة الانتظار الكهروهيدروليكية

التحكم الإلكتروني في ضغط القابض (ECPC)

المحرك، Cat C7.1 مهيأ لخيارين من خيارات الانبعاثات: المستوى 4 النهائي/المرحلة V، او انبعاث مكافئ للمستوى 3 لدى وكالة حماية البيئة في الولايات المتحدة / المرحلة IIIA في الاتحاد الأوروبي

مروحة تبريد يديرها المحرك - شفط

مضخة تحضير الوقود (كهربائية)

مبرد وقود إلى هواء

إيقاف تشغيل المحرك من مستوى الأرض

كاتم الصوت (تحت غطاء المحرك) (مكافئ للمستوى 3/المرحلة IIIA فقط)

الرادياتير، قلب الوحدة

مساعد بدء التشغيل (الأثير)

قفل الخانق

محو عزم الدوران

ناقل الحركة، كوكبي الدوران، مع تحكم في نطاق السرعة 3 للأمام/3 للخلف

كهربي

تنبيه، الرجوع للخلف

مولد التيار المتردد، 150 أمبير

بطاريات لا تتطلب الصيانة

النظام الكهربائي، 24 فولت

مفتاح فصل البطارية القابل للقفل من مستوى الأرض

الأضواء، اتجاهية (خلفية)

ضوء، يضيء عند التحذير (وميض LED)

نظام الإضاءة، (أمامي وخلفي)

بادئ الحركة، كهربائي

مقبس بدء التشغيل الإضافي

بيئة المشغل

منفذ طاقة 12 فولت لتوصيل الهاتف المحمول أو الكمبيوتر المحمول

مكيف الهواء

الكابينة، مضغوطة ومعزولة عن الصوت

باب الكابينة، نافذة منزلقة (LH)

زجاج كابينة، شرائحي وملون، مثبت على مطاط

الكاميرا، للرؤية الخلفية

نظام التحكم في الضغط من Cat (جاهز)

اكتشاف Cat: اكتشاف الأجسام (جاهز)

خطاطيف للمعاطف والقبعات الصلبة

أدوات تحكم في التبديل بأطراف الأصابع

مسند ذراع علوي الطي

المسخن ومزيل الضباب

آلة التنبيه، كهربائية

أدوات تحكم إلكترونية هيدروليكية – مثبتة في المقعد

قفل النظام الهيدروليكي للمعدة

مجموعة أجهزة القياس، المقاييس: – مستوى سائل عادم الديزل (DEF) (المستوى 4 النهائي/المرحلة V فقط) – درجة حرارة سائل تبريد المحرك – مستوى الوقود – درجة حرارة الزيت الهيدروليكي – مقياس السرعة/عداد لفات المحرك – درجة حرارة محول عزم الدوران

مجموعة أجهزة القياس، مؤشرات التحذير: – نظام التنبيه لاتخاذ الإجراءات، ثلاث فئات – ضغط زيت الفرامل – النظام الكهربي، منخفض الجهد – تنبيه أعطال تعطل المحرك ومصباح العمل – حالة فرملة الانتظار

المصباح، السقف (الكابينة)

صندوق حفظ الأطعمة وحاملات المشروبات

المرآة، داخلية (بانورامية)

جاهز لتركيب راديو للترفيه: – هوائي – سماعات – محول (12 فولت، 10-15 أمبير)

منظف أولي (للكابينة): - مدعوم

مقعد Premium Plus يتضمن ميزة التدفئة والتبريد الإجبارية للهواء، والضبط ثنائي الاتجاه للفخذ، وضبط مسند الظهر وأسفل الظهر كهربيًا، وضبط الصلابة من أجل الجلوس، والتخميد الطرفي الديناميكي، والفرش الجلد.

حزام مقعد بخاصية تذكير، قابل للسحب، بعرض 76 مم (3 بوصات)

نظام التحكم المتكامل في التوجيه وناقل الحركة (STIC™) دون قفل

حاجب الشمس، أمامي

ترس ناقل الحركة (مؤشر)

نظام إدارة المعلومات الحيوية (VIMS™): – شاشة عرض معلومات رسومية – منفذ البيانات الخارجي – ملفات تعريف المشغلين القابلة للتخصيص – مصباح مؤشر الأحداث بالشبكة الخلفية

ماسحات/غاسلات ذات أذرع رطبة (أمامية وخلفية): – ماسحات متقطعة (أمامية وخلفية)

العجلات وقضبان المنظف

عجلات، دك القدم

الأطراف القياسية

الواقيات

الوقاءات، علبة المرافق ومجموعة نقل الحركة

وقاء، عمود التشغيل

السوائل

مانع التجمد، مسبق الخلط بتركيز 50% طويل العمر (–34 درجة مئوية/–29 درجة فهرنهايت)

المعدات القياسية الأخرى

الأبواب، الوصول للخدمة (قابلة للقفل)

مصارف آمنة للمحرك، والرادياتير، وناقل الحركة، والخزان الهيدروليكي

المحرك، علبة المرافق، فاصل زمني يبلغ 500 ساعة باستخدام زيت CJ-4

مخرج الطوارئ

إمكانية تركيب نظام إخماد الحرائق

خزان الوقود، 500 لتر (132.1 جالون)

وصلة الجر، قضيب الجر مع مسمار

الخراطيم، Cat XT™

مبردات الزيت الهيدروليكي، وزيت المحرك، وزيت ناقل الحركة

نظام تغيير الزيت، عالي السرعة

صمامات أخذ عينات الزيت

نظام التوجيه، استشعار الحمل

إجمالي نظام الفلترة الهيدروليكي

أقفال الأغطية للحماية من التخريب

مدخنة فنتورية

الترتيبات الخاصة

المنظفات الأولية للمحرك – توربينية

أنظمة الوقود

خزان الوقود - غير سريع

815 المعدات الاختيارية

ملاحظة

قد تختلف المعدات القياسية والاختيارية. يُرجى استشارة وكيل Cat الذي تتعامل معه لمعرفة التفاصيل.

المنتجات التقنية

التحكم في الضغط، أساسي

نظام Product Link™: - خلوي، قمر صناعي

ملحقات أخرى

منع الصوت - منخفض (مطلوب للبرازيل)

قمع الصوت - الاتحاد الأوروبي (مطلوب للاتحاد الأوروبي)

السوائل

مانع التجمد، –50 درجة مئوية (–58 درجة فهرنهايت)

أخرى

شهادة CE/UKCA (معيارية حيثما تقتضي اللوائح)

اللوحة - سنة الصنع

بيئة المشغل

تخطيط الحركة المجردة في الوقت الحقيقي (RTK) لتقنية Compact من Cat (متوفر من خلال SITECH فقط)

المرايا، قياسية أو مسخنة، الرؤية الخلفية (مُثبتة بالخارج)

الراديو، AM/FM/AUX/USB/Bluetooth®

الراديو، CB (جاهز)

العجلات وقضبان المنظف

الأطراف الكاشطة

مجموعة نقل الحركة

المسخن، سائل تبريد المحرك، 120 فولت

المسخن، سائل تبريد المحرك، 240 فولت

المحاور - مقدمة مفتوحة وخلفية غير دوارة

أنظمة الوقود

خزان الوقود - الملء السريع

كهربي

المصابيح: – قياسية أو LED

الترتيبات الخاصة

المنظفات الأولية للمحرك – مزدوجة المرحلة

الشفرات

إمالة يدوية - شفرة مستقيمة

إمالة هيدروليكية - شفرة مستقيمة

مواصفات المنتج لـ 815

تنزيل طباعة

محرك

إجمالي القدرة (SAE J1995:2014)	284 حصان 212 كيلووات
صافي القدرة (SAE J1349:2011)	249 حصان 186 كيلووات
صافي القدرة (ISO 9249:2007)	249 حصان 186 كيلووات
قدرة المحرك (ISO 14396:2002)	275 حصان 205 كيلووات
الانبعاثات	الخيار 1 - معايير وكالة حماية البيئة (EPA) الأمريكية من المستوى 4/معايير الاتحاد الأوروبي المرحلة V الخيار 1 - معايير وكالة حماية البيئة (EPA) الأمريكية من المستوى 4/معايير الاتحاد الأوروبي المرحلة V
موديل المحرك	Cat® C7.1 Cat® C7.1
السرعة المقدرة	2200 دورة في الدقيقة 2200 دورة في الدقيقة
زيادة عزم الدوران	52% 52%
ملاحظة (1)	صافي القدرة المتوفرة عند الحدافة عندما يكون المحرك مزوَّدًا بمروحة، ومنظف هواء، والمعالجة اللاحقة، ومولد تيار متردد مع سرعة محرك عند 2200 دورة في الدقيقة. صافي القدرة المتوفرة عند الحدافة عندما يكون المحرك مزوَّدًا بمروحة، ومنظف هواء، والمعالجة اللاحقة، ومولد تيار متردد مع سرعة محرك عند 2200 دورة في الدقيقة.
الانبعاثات	الخيار 2 - المعايير البرازيلية MAR-1، الانبعاثات المكافئة لمعايير وكالة حماية البيئة (EPA) الأمريكية من المستوى 3/معايير الاتحاد الأوروبي من المرحلة IIIA الخيار 2 - المعايير البرازيلية MAR-1، الانبعاثات المكافئة لمعايير وكالة حماية البيئة (EPA) الأمريكية من المستوى 3/معايير الاتحاد الأوروبي من المرحلة IIIA
السرعة المقدرة	2200 لفة في الدقيقة 2200 لفة في الدقيقة
صافي القدرة - ISO 9249:2007	249 حصان 186 كيلووات
إجمالي القدرة - SAE J1995:2014	286 حصان 213 كيلووات
أقصى عزم دوران (1400 دورة في الدقيقة)	749 رطل-قدم 1016 نيوتن.متر
زيادة عزم الدوران	26 % 26 %
ملاحظة (2)	صافي القدرة المتوفرة عند الحدافة عندما يكون المحرك مزوَّدًا بمروحة، ومنظف هواء، وكاتم صوت، ومولد تيار متردد مع سرعة محرك عند 2,200 دورة في الدقيقة. صافي القدرة المتوفرة عند الحدافة عندما يكون المحرك مزوَّدًا بمروحة، ومنظف هواء، وكاتم صوت، ومولد تيار متردد مع سرعة محرك عند 2,200 دورة في الدقيقة.
التجويف	4.1 بوصة 105 مم
الشوط	5.3 بوصة 135 مم
الإزاحة	427.8 بوصة³ 7.01 لتر
سرعة التباطؤ العالية	2270 دورة في الدقيقة 2270 دورة في الدقيقة
سرعة التباطؤ المنخفضة	800 دورة في الدقيقة 800 دورة في الدقيقة
الحد الأقصى للارتفاع - بدون خفض القدرة	9842.5 قدم 3000 م

مواصفات التشغيل

الوزن التشغيلي (المستوى 4 النهائي/المرحلة V)	49652 رطل 22522 كجم
الوزن التشغيلي (المعايير المكافئة لمعايير المستوى 3 /المرحلة IIIA)	49013 رطل 22232 كجم

ناقل الحركة

نوع ناقل الحركة	Power Shift كوكبي الدوران من Cat Power Shift كوكبي الدوران من Cat
سرعات السير - للأمام - السرعة الأولى	3.9 ميل/ساعة 6.3 كم/س
سرعات السير - للأمام - السرعة الثانية	6.7 ميل/ساعة 10.8 كم/س
سرعات السير - للأمام - السرعة الثالثة	11.3 ميل/ساعة 18.2 كم/س
سرعات السير - للخلف - السرعة الأولى	4.5 ميل/ساعة 7.2 كم/س
سرعات السير - للخلف - السرعة الثانية	7.7 ميل/ساعة 12.4 كم/س
سرعات السير - للخلف - السرعة الثالثة	11.4 ميل/ساعة 18.4 كم/س

النظام الهيدروليكي - الرفع/الإمالة

نظام الرفع/الإمالة - الدائرة	صمام استشعار حمل دليلي التشغيل بالطاقة الكهروهيدروليكية صمام استشعار حمل دليلي التشغيل بالطاقة الكهروهيدروليكية
نظام الرفع/الإمالة	الكباس متغير الإزاحة الكباس متغير الإزاحة
الحد الأقصى للتدفق عند 2200 دورة في الدقيقة	23.5 جالون في الدقيقة 89 لتر/دقيقة
إعداد صمام التصريف - الرفع/الإمالة	3190 رطل لكل بوصة مربعة 22000 كيلو باسكال
الأسطوانات، مزدوجة الفعل: الرفع، التجويف، الشوط	101,6 مم × 627 مم (4,0 بوصات × 24,7 بوصة) 101,6 مم × 627 مم (4,0 بوصات × 24,7 بوصة)
الأسطوانات، مزدوجة الفعل: إمالة لليمين واليسار، التجويف، الشوط	101,6 ملم x 167 ملم (4,0 بوصات x 6,6 بوصة) 101,6 ملم x 167 ملم (4,0 بوصات x 6,6 بوصة)
النظام الدليلي	ترس إزاحة ثابت مفتوح مركزي ترس إزاحة ثابت مفتوح مركزي
إعداد صمام تصريف النظام الدليلي	3046 رطل لكل بوصة مربعة 21000 كيلو باسكال

النظام الهيدروليكي - التوجيه

نظام التوجيه - الدائرة	دليلي، مستشعر للحمل دليلي، مستشعر للحمل
نظام التوجيه - المضخة	الكباس – متغير الإزاحة الكباس – متغير الإزاحة
الحد الأقصى للتدفق عند 2200 دورة في الدقيقة	38.8 جالون في الدقيقة 147 لتر/دقيقة
إعداد صمام التصريف – التوجيه	4003 رطل لكل بوصة مربعة 27600 كيلو باسكال
إجمالي زاوية التوجيه	84° 84°
أوقات دورات التوجيه - التباطؤ العالي	3 ثانية 3 ثانية
أوقات دورات التوجيه - التباطؤ المنخفض	8.2 ثانية 8.2 ثانية

سعات إعادة التعبئة للخدمة

خزان الوقود	132.1 جالون (أمريكي) 500 لتر
خزان سوائل عادم الديزل	4.2 جالون (أمريكي) 16 لتر
أنظمة التبريد - المستوى 4 النهائي/المرحلة V	21.4 جالون (أمريكي) 81 لتر
نظام التبريد - مكافئ للمستوى 3/المرحلة IIIA	19.3 جالون (أمريكي) 73 لتر
علبة مرافق المحرك	5.3 جالون (أمريكي) 20 لتر
ناقل الحركة	14.8 جالون (أمريكي) 56 لتر
التروس التفاضلية - محركات الأقراص النهائية - الأمامية	17.2 جالون (أمريكي) 65 لتر
التروس التفاضلية - محركات الأقراص النهائية - الخلفية	17.2 جالون (أمريكي) 65 لتر
الخزان الهيدروليكي فقط	19.8 جالون (أمريكي) 75 لتر
ملاحظة	يتعين على كل محركات الديزل استخدام وقود ULSD (وقود ديزل ذي نسبة كبريت منخفضة للغاية يحتوي على 15 جزءًا في المليون من الكبريت أو أقل) أو وقود ULSD ممزوج بأنواع الوقود التالية المنخفضة الكثافة الكربونية** حتى: • 20% من الديزل الحيوي FAME (إسترات ميثيل أحماض دهنية) * • وقود ديزل متجدد بنسبة 100%، ووقود الزيت النباتي المعالج بالهدرجة (HVO) ووقود الغاز إلى سائل (GTL). ارجع إلى الإرشادات لمعرفة الوقود المناسب. يرجى الرجوع إلى وكيل Cat أو "توصيات Caterpillar لسوائل الماكينات" (SABU6250) لمعرفة التفاصيل. * يمكن للمحركات التي لا تحتوي على أجهزة معالجة لاحقة أن تستخدم مخاليط أعلى، حتى 100% من وقود الديزل الحيوي (لاستخدام المخاليط الأعلى من الديزل الحيوي بنسبة 20%، ارجع إلى وكيل Cat لديك). إن انبعاثات غازات الاحتباس الحراري من أنابيب العادم، والناتجة من أنواع الوقود منخفض الكثافة الكربونية هي في الأساس نفس الانبعاثات الناتجة من أنواع الوقود التقليدي. - مطلوب الزيت Cat DEO-ULS™ أو الزيوت التي تلبي المواصفات Cat ECF-3 و/أو API CJ-4 و/أو API CK-4 و/أو ACEA E9. - سائل عادم الديزل (DEF) الذي يلبي كل المتطلبات الواردة في المعيار ISO 22241-1:2006. يتعين على كل محركات الديزل استخدام وقود ULSD (وقود ديزل ذي نسبة كبريت منخفضة للغاية يحتوي على 15 جزءًا في المليون من الكبريت أو أقل) أو وقود ULSD ممزوج بأنواع الوقود التالية المنخفضة الكثافة الكربونية حتى: • 20% من الديزل الحيوي FAME (إسترات ميثيل أحماض دهنية) * • وقود ديزل متجدد بنسبة 100%، ووقود الزيت النباتي المعالج بالهدرجة (HVO) ووقود الغاز إلى سائل (GTL). ارجع إلى الإرشادات لمعرفة الوقود المناسب. يرجى الرجوع إلى وكيل Cat أو "توصيات Caterpillar لسوائل الماكينات" (SABU6250) لمعرفة التفاصيل. * يمكن للمحركات التي لا تحتوي على أجهزة معالجة لاحقة أن تستخدم مخاليط أعلى، حتى 100% من وقود الديزل الحيوي (لاستخدام المخاليط الأعلى من الديزل الحيوي بنسبة 20%، ارجع إلى وكيل Cat لديك). ** إن انبعاثات غازات الاحتباس الحراري من أنابيب العادم، والناتجة من أنواع الوقود منخفض الكثافة الكربونية هي في الأساس نفس الانبعاثات الناتجة من أنواع الوقود التقليدي. - مطلوب الزيت Cat DEO-ULS™ أو الزيوت التي تلبي المواصفات Cat ECF-3 و/أو API CJ-4 و/أو API CK-4 و/أو ACEA E9. - سائل عادم الديزل (DEF) الذي يلبي كل المتطلبات الواردة في المعيار ISO 22241-1:2006.

المحاور

في الأمام	كوكبية الدوران – ثابتة كوكبية الدوران – ثابتة
في الخلف	كوكبية الدوران – متأرجحة كوكبية الدوران – متأرجحة
زاوية التأرجح	±10 ±10

نظام الفرامل

فرامل الخدمة	رطبة أحادية القرص ثنائية الدفع (منغلقة) رطبة أحادية القرص ثنائية الدفع (منغلقة)
فرملة الانتظار	أسطوانة ومداس، وزنبركية التعشيق، يتم تحريرها هيدروليكيًا أسطوانة ومداس، وزنبركية التعشيق، يتم تحريرها هيدروليكيًا

نظام مكيف الهواء

مكيف الهواء

أداء الصوت ـ معايير المستوى 4 النهائي/المرحلة V

مستوى ضغط الصوت عند المشغل (ISO 6396:2008)	72 ديسبيل (A) 72 ديسبيل (A)
مستوى قوة صوت الماكينة (ISO 6395:2008)	112 ديسبيل (A) 112 ديسبيل (A)
مستوى قوة صوت الماكينة (ISO 6395:2008)***	109 ديسبيل (A) 109 ديسبيل (A)
مستوى ضغط الصوت عند المشغل (ISO 6396:2008)،**	70 ديسبيل (A) 70 ديسبيل (A)
مستوى قوة صوت الماكينة (ISO 6395:2008)**	107 ديسبيل (A) 107 ديسبيل (A)
ملاحظة (1)	* للماكينات في بلدان الاتحاد الأوروبي والبلدان التي تعتمد "توجيهات الاتحاد الأوروبي" و"توجيهات المملكة المتحدة" * للماكينات في بلدان الاتحاد الأوروبي والبلدان التي تعتمد "توجيهات الاتحاد الأوروبي" و"توجيهات المملكة المتحدة"
ملاحظة (2)	توجيه الاتحاد الأوروبي "2000/14/EC" حسب تعديله "2005/88/EC." ولائحة الضوضاء في المملكة المتحدة رقم 1701 لعام 2001. توجيه الاتحاد الأوروبي "2000/14/EC" حسب تعديله "2005/88/EC." ولائحة الضوضاء في المملكة المتحدة رقم 1701 لعام 2001.
ملاحظة (3)	*مجهز بمنع الصوت *مجهز بمنع الصوت
ملاحظة (4)	تم قياس مستوى طاقة صوت الماكينة وفقًا لمواصفات ISO 6395:2008. تم إجراء القياس عند نسبة 100 في المئة من السرعة القصوى لمروحة تبريد المحرك. تم قياس مستوى طاقة صوت الماكينة وفقًا لمواصفات ISO 6395:2008. تم إجراء القياس عند نسبة 100 في المئة من السرعة القصوى لمروحة تبريد المحرك.
ملاحظة (5)	تم قياس مستوى ضغط الصوت للمشغل حسب ISO 6396:2008. تم إجراء القياس عند نسبة 100 في المئة من السرعة القصوى لمروحة تبريد المحرك. تم قياس مستوى ضغط الصوت للمشغل حسب ISO 6396:2008. تم إجراء القياس عند نسبة 100 في المئة من السرعة القصوى لمروحة تبريد المحرك.
ملاحظة (6)	قد يكون من الضروري حماية السمع عند تشغيل الماكينة مع كابينة لم تتلق الصيانة الملائمة، أو عندما تكون الأبواب أو النوافذ مفتوحة لفترات طويلة، أو أثناء العمل في بيئة صاخبة. قد يكون من الضروري حماية السمع عند تشغيل الماكينة مع كابينة لم تتلق الصيانة الملائمة، أو عندما تكون الأبواب أو النوافذ مفتوحة لفترات طويلة، أو أثناء العمل في بيئة صاخبة.

الشفرات

السعة	2.69 ياردة³ 2.06 متر³
العرض الإجمالي	12.3 قدم 3761 مم
الارتفاع	2.8 قدم 860 مم
عمق الحفر	0.7 قدم 222 مم
الخلوص الأرضي	2.6 قدم 802 مم
الحد الأقصى للإمالة	1.1 قدم 346 مم
نصف قطر الدوران - خارج زاوية الشفرة	21.1 قدم 6437 مم
نصف قطر الدوران - داخل مقدمة ذراع الدفع	8.3 قدم 2520 مم
الوزن	1764 رطل 800 كجم
إجمالي الوزن التشغيلي	49652 رطل 22522 كجم

أداء الصوت ـ المستوى 3 / المرحلة IIIA

مستوى ضغط الصوت عند المشغل (ISO 6396:2008)	72 ديسبيل (A) 72 ديسبيل (A)
مستوى قوة صوت الماكينة (ISO 6395:2008)	112 ديسبيل (A) 112 ديسبيل (A)
مستوى ضغط الصوت عند المشغل (ISO 6396:2008)***	70 ديسبيل (A) 70 ديسبيل (A)
مستوى قوة صوت الماكينة (ISO 6395:2008)***	110 ديسبيل (A) 110 ديسبيل (A)
ملاحظة (1)	*مجهز بمنع الصوت *مجهز بمنع الصوت
ملاحظة (2)	تم قياس مستوى طاقة صوت الماكينة وفقًا لمواصفات ISO 6395:2008. تم إجراء القياس عند نسبة 100 في المئة من السرعة القصوى لمروحة تبريد المحرك. تم قياس مستوى طاقة صوت الماكينة وفقًا لمواصفات ISO 6395:2008. تم إجراء القياس عند نسبة 100 في المئة من السرعة القصوى لمروحة تبريد المحرك.
ملاحظة (3)	تم قياس مستوى ضغط الصوت للمشغل حسب ISO 6396:2008. تم إجراء القياس عند نسبة 100 في المئة من السرعة القصوى لمروحة تبريد المحرك. تم قياس مستوى ضغط الصوت للمشغل حسب ISO 6396:2008. تم إجراء القياس عند نسبة 100 في المئة من السرعة القصوى لمروحة تبريد المحرك.
ملاحظة (4)	قد يكون من الضروري حماية السمع عند تشغيل الماكينة مع كابينة لم تتلق الصيانة الملائمة، أو عندما تكون الأبواب أو النوافذ مفتوحة لفترات طويلة، أو أثناء العمل في بيئة صاخبة. قد يكون من الضروري حماية السمع عند تشغيل الماكينة مع كابينة لم تتلق الصيانة الملائمة، أو عندما تكون الأبواب أو النوافذ مفتوحة لفترات طويلة، أو أثناء العمل في بيئة صاخبة.

العجلات

الوزن	9720 رطل 4409 كجم
القطر الخارجي	55.6 بوصة 1412 مم
قطر الأسطوانة	40.5 بوصة 1029 مم
عرض الأسطوانة	39 بوصة 991 مم
الأطراف لكل صف	12 12
أطراف لكل عجلة	60 60
قابل للاستبدال	ملحوم ملحوم
العرض - فوق الأسطوانات	127.7 بوصة 3243 مم
العرض بين الأسطوانات	49.6 بوصة 1261 مم
ارتفاع الطرف	7.5 بوصة 192 مم

الأبعاد (بالتقريب)

الارتفاع - الجزء العلوي من مصباح التحذير	12.9 قدم 3933 مم
الارتفاع - أعلى سقف الكابينة	12 قدم 3650 مم
الارتفاع - الجزء العلوي من أنبوب العادم	11.1 قدم 3394 مم
الارتفاع - إلى قمة غطاء المحرك	8.6 قدم 2616 مم
الارتفاع حتى قمة وقاء الرادياتير	7.9 قدم 2405 مم
الخلوص من الأرض إلى وصلة الجر	1.2 قدم 365 مم
الخلوص الأرضي إلى وقاء ناقل الحركة	1.2 قدم 375 مم
الخلوص من الأرض إلى أسفل المصد	2.2 قدم 665 مم
من الخط المركزي للمحور الخلفي إلى المصد	6.5 قدم 1990 مم
من وصلة الجر إلى الخط المركزي للمحور الأمامي	5.5 قدم 1675 مم
قاعدة العجلات	11 قدم 3350 مم
العرض فوق المنصة	10.3 قدم 3140 مم
الارتفاع حتى قمة هوائي نظام تحديد المواقع العالمي (GPS)	12.1 قدم 3701 مم

815 المعدات القياسية

طباعة

ملاحظة

قد تختلف المعدات القياسية والاختيارية. يُرجى استشارة وكيل Cat الذي تتعامل معه لمعرفة التفاصيل.

مجموعة نقل الحركة

نظام التحكم الإلكتروني المتقدم في الإنتاجية (APECS)

المبرد اللاحق هواء إلى هواء

المحاور - مقدمة وخلفية قياسيتان مفتوحتان

فرامل، هيدروليكية بالكامل، ومغلقة، وفرامل الخدمة متعددة الأقراص الرطبة

وحدة الانبعاثات النظيفة من Cat (معايير وكالة حماية البيئة (EPA) الأمريكية من المستوى 4 النهائي/معايير الاتحاد الأوروبي من المرحلة V فقط.

فرملة الانتظار الكهروهيدروليكية

التحكم الإلكتروني في ضغط القابض (ECPC)

المحرك، Cat C7.1 مهيأ لخيارين من خيارات الانبعاثات: المستوى 4 النهائي/المرحلة V، او انبعاث مكافئ للمستوى 3 لدى وكالة حماية البيئة في الولايات المتحدة / المرحلة IIIA في الاتحاد الأوروبي

مروحة تبريد يديرها المحرك - شفط

مضخة تحضير الوقود (كهربائية)

مبرد وقود إلى هواء

إيقاف تشغيل المحرك من مستوى الأرض

كاتم الصوت (تحت غطاء المحرك) (مكافئ للمستوى 3/المرحلة IIIA فقط)

الرادياتير، قلب الوحدة

مساعد بدء التشغيل (الأثير)

قفل الخانق

محو عزم الدوران

ناقل الحركة، كوكبي الدوران، مع تحكم في نطاق السرعة 3 للأمام/3 للخلف

كهربي

تنبيه، الرجوع للخلف

مولد التيار المتردد، 150 أمبير

بطاريات لا تتطلب الصيانة

النظام الكهربائي، 24 فولت

مفتاح فصل البطارية القابل للقفل من مستوى الأرض

الأضواء، اتجاهية (خلفية)

ضوء، يضيء عند التحذير (وميض LED)

نظام الإضاءة، (أمامي وخلفي)

بادئ الحركة، كهربائي

مقبس بدء التشغيل الإضافي

بيئة المشغل

منفذ طاقة 12 فولت لتوصيل الهاتف المحمول أو الكمبيوتر المحمول

مكيف الهواء

الكابينة، مضغوطة ومعزولة عن الصوت

باب الكابينة، نافذة منزلقة (LH)

زجاج كابينة، شرائحي وملون، مثبت على مطاط

الكاميرا، للرؤية الخلفية

نظام التحكم في الضغط من Cat (جاهز)

اكتشاف Cat: اكتشاف الأجسام (جاهز)

خطاطيف للمعاطف والقبعات الصلبة

أدوات تحكم في التبديل بأطراف الأصابع

مسند ذراع علوي الطي

المسخن ومزيل الضباب

آلة التنبيه، كهربائية

أدوات تحكم إلكترونية هيدروليكية – مثبتة في المقعد

قفل النظام الهيدروليكي للمعدة

مجموعة أجهزة القياس، المقاييس: – مستوى سائل عادم الديزل (DEF) (المستوى 4 النهائي/المرحلة V فقط) – درجة حرارة سائل تبريد المحرك – مستوى الوقود – درجة حرارة الزيت الهيدروليكي – مقياس السرعة/عداد لفات المحرك – درجة حرارة محول عزم الدوران

مجموعة أجهزة القياس، مؤشرات التحذير: – نظام التنبيه لاتخاذ الإجراءات، ثلاث فئات – ضغط زيت الفرامل – النظام الكهربي، منخفض الجهد – تنبيه أعطال تعطل المحرك ومصباح العمل – حالة فرملة الانتظار

المصباح، السقف (الكابينة)

صندوق حفظ الأطعمة وحاملات المشروبات

المرآة، داخلية (بانورامية)

جاهز لتركيب راديو للترفيه: – هوائي – سماعات – محول (12 فولت، 10-15 أمبير)

منظف أولي (للكابينة): - مدعوم

مقعد Premium Plus يتضمن ميزة التدفئة والتبريد الإجبارية للهواء، والضبط ثنائي الاتجاه للفخذ، وضبط مسند الظهر وأسفل الظهر كهربيًا، وضبط الصلابة من أجل الجلوس، والتخميد الطرفي الديناميكي، والفرش الجلد.

حزام مقعد بخاصية تذكير، قابل للسحب، بعرض 76 مم (3 بوصات)

نظام التحكم المتكامل في التوجيه وناقل الحركة (STIC™) دون قفل

حاجب الشمس، أمامي

ترس ناقل الحركة (مؤشر)

نظام إدارة المعلومات الحيوية (VIMS™): – شاشة عرض معلومات رسومية – منفذ البيانات الخارجي – ملفات تعريف المشغلين القابلة للتخصيص – مصباح مؤشر الأحداث بالشبكة الخلفية

ماسحات/غاسلات ذات أذرع رطبة (أمامية وخلفية): – ماسحات متقطعة (أمامية وخلفية)

العجلات وقضبان المنظف

عجلات، دك القدم

الأطراف القياسية

الواقيات

الوقاءات، علبة المرافق ومجموعة نقل الحركة

وقاء، عمود التشغيل

السوائل

مانع التجمد، مسبق الخلط بتركيز 50% طويل العمر (–34 درجة مئوية/–29 درجة فهرنهايت)

المعدات القياسية الأخرى

الأبواب، الوصول للخدمة (قابلة للقفل)

مصارف آمنة للمحرك، والرادياتير، وناقل الحركة، والخزان الهيدروليكي

المحرك، علبة المرافق، فاصل زمني يبلغ 500 ساعة باستخدام زيت CJ-4

مخرج الطوارئ

إمكانية تركيب نظام إخماد الحرائق

خزان الوقود، 500 لتر (132.1 جالون)

وصلة الجر، قضيب الجر مع مسمار

الخراطيم، Cat XT™

مبردات الزيت الهيدروليكي، وزيت المحرك، وزيت ناقل الحركة

نظام تغيير الزيت، عالي السرعة

صمامات أخذ عينات الزيت

نظام التوجيه، استشعار الحمل

إجمالي نظام الفلترة الهيدروليكي

أقفال الأغطية للحماية من التخريب

مدخنة فنتورية

الترتيبات الخاصة

المنظفات الأولية للمحرك – توربينية

أنظمة الوقود

خزان الوقود - غير سريع

815 المعدات الاختيارية

طباعة

ملاحظة

قد تختلف المعدات القياسية والاختيارية. يُرجى استشارة وكيل Cat الذي تتعامل معه لمعرفة التفاصيل.

المنتجات التقنية

التحكم في الضغط، أساسي

نظام Product Link™: - خلوي، قمر صناعي

ملحقات أخرى

منع الصوت - منخفض (مطلوب للبرازيل)

قمع الصوت - الاتحاد الأوروبي (مطلوب للاتحاد الأوروبي)

السوائل

مانع التجمد، –50 درجة مئوية (–58 درجة فهرنهايت)

أخرى

شهادة CE/UKCA (معيارية حيثما تقتضي اللوائح)

اللوحة - سنة الصنع

بيئة المشغل

تخطيط الحركة المجردة في الوقت الحقيقي (RTK) لتقنية Compact من Cat (متوفر من خلال SITECH فقط)

المرايا، قياسية أو مسخنة، الرؤية الخلفية (مُثبتة بالخارج)

الراديو، AM/FM/AUX/USB/Bluetooth®

الراديو، CB (جاهز)

العجلات وقضبان المنظف

الأطراف الكاشطة

مجموعة نقل الحركة

المسخن، سائل تبريد المحرك، 120 فولت

المسخن، سائل تبريد المحرك، 240 فولت

المحاور - مقدمة مفتوحة وخلفية غير دوارة

أنظمة الوقود

خزان الوقود - الملء السريع

كهربي

المصابيح: – قياسية أو LED

الترتيبات الخاصة

المنظفات الأولية للمحرك – مزدوجة المرحلة

الشفرات

إمالة يدوية - شفرة مستقيمة

إمالة هيدروليكية - شفرة مستقيمة

التكنولوجيا والخدمات المتوافقة

الاستفادة من البيانات والمبادئ الأمنية المتصلة لشركة Caterpillar لتحسين الكفاءات، وزيادة الإنتاجية، وجعل أعمالك أكثر ربحية.

نظام Cat Compaction مع نظام قدرة تشغيل الماكينة (MDP)

تقنية قدرة تشغيل الماكينة عبارة عن نظام قياس يقوم على الطاقة يربط قدرة الضغط بمقاومة التدحرج لتقديم إشارة عن صلابة التربة. ويحتوي على نظام رسم خرائط اختياري يساعد المشغل على رؤية العمل أثناء حدوثه، ويتحقق من قيام الضاغط بتغطية موقع العمل بأكمله وإنجاز العمل بشكل متجانس.

استكشاف التكنولوجيا

1 - 8 من 9 Items العناصر

السابق التالي

تقنية قدرة تشغيل الماكينة عبارة عن نظام قياس يقوم على الطاقة يربط قدرة الضغط بمقاومة التدحرج لتقديم إشارة عن صلابة التربة. ويحتوي على نظام رسم خرائط اختياري يساعد المشغل على رؤية العمل أثناء حدوثه، ويتحقق من قيام الضاغط بتغطية موقع العمل بأكمله وإنجاز العمل بشكل متجانس.

استكشاف التكنولوجيا
