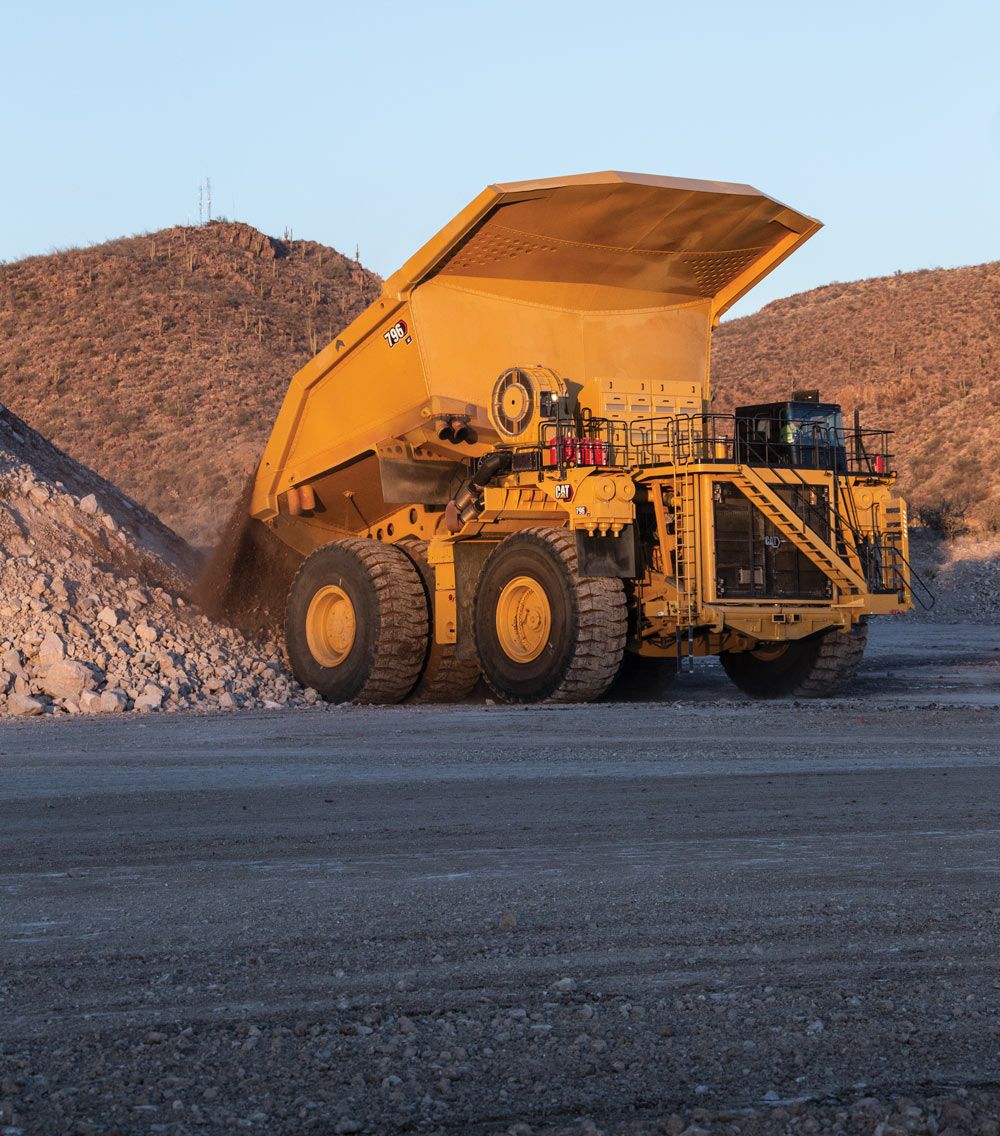

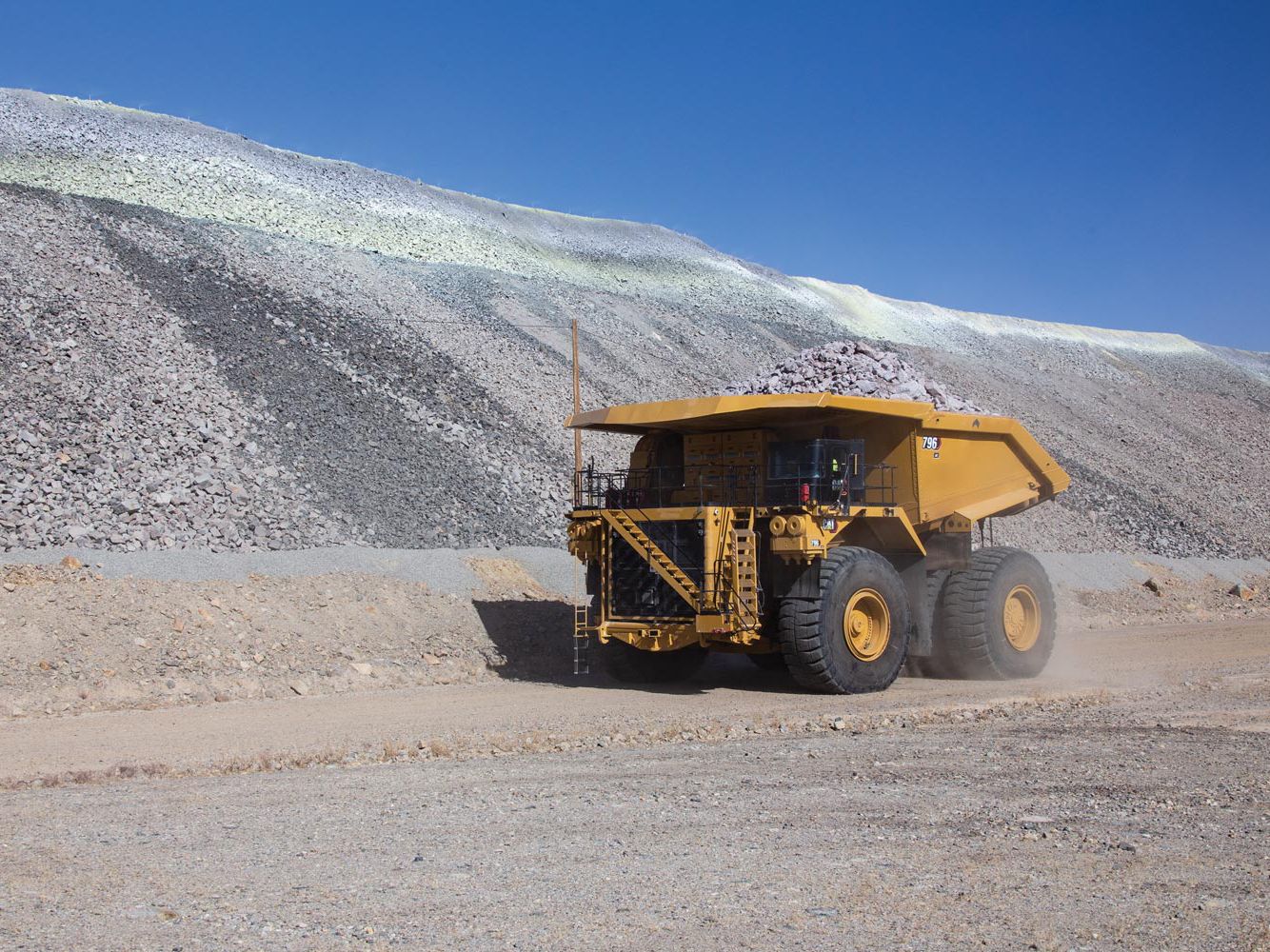

Tombereaux pour applications minières 796 AC

796 AC Équipement standard

GROUPE MOTOPROPULSEUR

• Moteur diesel C175-16 Cat® : 2610 kW (3500 HP), à consommation de carburant optimisée, équivalant à la norme américaine EPA Tier 2 (disponible sur les marchés applicables)

• Moteur diesel C175-16 Cat® : 2610 kW (3500 HP) USA EPA Tier 4 Final / UE Stage V (disponible sur les marchés applicables)

• Moteur diesel C175-16
  – Turbocompresseur (4) / À refroidisseur d'admission (ATAAC)
  – Filtre à huile centrifuge
  – Filtre à huile autonettoyant
  – Alternateur de charge (225 A), sans balai
  – Prélubrication/moteur
  – Filtre à air avec préfiltre (4)
  – Capteurs de pression d'huile multipoint
  – Silencieux d'échappement, sortie côté droit

• Circuit de freinage :
  – Ralentissement dynamique électrique combiné avec les freins de manœuvre à faible vitesse
  – Freins multidisques refroidis par huile (avant et arrière) - manœuvre, stationnement et auxiliaire
  – Frein de charge (essieu arrière uniquement)
  – Disques de frein en matériau longue durée
  –Commande de ralentisseur automatique (ARC)
  – Moteur de desserrage des freins (remorquage)

• Chaîne cinématique CA Cat® :
  – Alternateur à courant alternatif
  – Moteurs à induction CA
  – Commande de moteur IGBT
  – Grille radiale de ralentissement avec commande de moteur CA
  – Vitesse maximale programmable
  – Technologie TorqueBoost
  – Système de commande de traction

• Gestion des changements de direction :
  – Neutralisateur de marche arrière avec benne relevée
  – Limiteur de changement de rapport avec benne relevée
  – Limiteur de passage en marche arrière
  – Verrouillage de point mort
  – Limiteur de démarrage au point mort

• Fonctions supplémentaires :
  – Lubrification et filtration continues de l'essieu arrière
  – Refroidissement continu de l'huile sur l'essieu arrière

POSTE DE CONDUITE ET COMMANDES

• Cabine ROPS/FOPS intégrée, isolée/insonorisée

• Siège conducteur, à suspension pneumatique, réglable, chauffé/climatisé

• Siège instructeur, à suspension pneumatique, réglable

• Ceinture de sécurité, côté instructeur, à deux points

• Volant de direction, inclinable, télescopique, klaxon

• Klaxon électrique

• Levier de changement de direction

• Ralentisseur à pédale unique et commande de freinage refroidie par huile

• Interrupteur basculant de commande de ralentisseur automatique (ARC)

• Contacteur de frein de charge

• Pare-brise avec verre teinté/sécurité

• Vitre électrique, côté conducteur/passager

• Essuie-glaces de pare-brise (2), commande intermittente et lave-glace

• Pare-soleil (2)

• Rangement à l'arrière des sièges

• Porte-gobelet (2)

• Plafonnier

• Prééquipement radio d'ambiance avec haut-parleurs et faisceaux de câblage

• Convertisseur, 12 V

• Alimentation CC 12V (1)

• Rétroviseurs, de série (plat à gauche, convexe à droite)

• Échelle d'accès fixe, accès au niveau du sol à gauche

• Chauffage/ventilation/climatisation :
  – Environnement pressurisé, filtré
  – Climatiseur
  – Chauffage/dégivreur

• Instruments en unités impériales ou métriques :
  – Indicateur de vitesse
  – Compte-tours
  – Compteur d'entretien électrique
  – Niveau de carburant
  – Niveau de DEF (moteurs conformes aux normes U.S. EPA Tier 4 Final / UE Stage V uniquement)
  – Température d'huile hydraulique
  – Température de liquide de refroidissement moteur

• Entretien et informations :
  – Port de connexion pour diagnostic
  – Indicateur d'anomalie de la commande du moteur électrique
  – Alarme, frein de stationnement/portière du conducteur ouverte
  – Port pour télématique tiers
  – Centrale de messages VIMS avec Advisor

ÉQUIPEMENT ÉLECTRIQUE

• Avertisseur de recul

• Circuit électrique, 24 V avec fusibles et disjoncteurs

• Batteries, 12 V (8) 90 Ah

• Prise pour chargeur de batterie au niveau du sol

• Éclairage, signaux/entretien :
  – Phares (4 feux de croisement, 4 feux de route), à diodes
  – Feux de recul et de gabarit/de détresse, à diodes
  – Clignotants (avant et arrière), à diodes
  – Accès échelle avant/plate-forme de service, à diodes
  – Feux stop/arrière, à diodes
  – Compartiment moteur, à diodes
  – Témoins d'avertissement relatifs à l'énergie du convertisseur, à diodes

• Indicateur de charge utile, rouge/vert

• Charge utile, affichage numérique

ÉQUIPEMENT ET FONCTIONS SUPPLÉMENTAIRES

• Accumulateurs (direction et freinage) - Certifiés pour l'Australie et le Canada

• Système de graissage automatique

• Protections des composants en rotation

• Bavettes garde-boue

• Crochets et goupilles de remorquage (avant)

• Goupille de remorquage (arrière) (tombereau à vide uniquement)

• Jantes 44 x 63, sur six positions (6)

• Ravitaillement en carburant :
  – Réservoir de carburant de 4922 l (1300 US gal) (moteurs à consommation de carburant optimisée uniquement)
  – Réservoir de carburant de 4543 l (1200 US gal) (moteurs conformes aux normes U.S. EPA Tier 4 Final / UE Stage V uniquement)
  – Réservoir de DEF de 379 l (100 US gallons) (moteurs conformes aux normes U.S. EPA Tier 4 Final / UE Stage V uniquement)
  – Filtre à carburant avec séparateur d'eau
  – Système de remplissage rapide de carburant 210 GPM (à gauche et à droite)

• Entretien :
  – Plateformes d'entretien du moteur (2)
  – Instructions d'entretien ANSI ou ISO
  – S•O•S℠ (huile hydraulique, liquide de refroidissement moteur, huile moteur)
  – Dispositif de mise hors service de la machine placé au niveau du sol (batterie)
  – Arrêt moteur au niveau du sol
  – Dispositif de mise hors service de la chaîne cinématique
  – Neutralisation du démarrage du moteur
  – Connexion rapide pour vidage « Buddy » auxiliaire
  – Connexion rapide pour direction auxiliaire (remorquage)

PRODUITS TECHNOLOGIQUES CAT®

• Système Cat® Minestar™ Detect (radar et caméra)

• Cat Product Link™ Elite (cellulaire)

BENNE BASCULANTE

• Benne haute efficacité (HE), 186-237 m³ (243-310 yd³)
  – Groupe de montage de benne HE
  – Chasse-pierres (chaîne)

ANTIGEL

• Liquide de refroidissement longue durée Cat (ELC, Extended Life Coolant) protégeant jusqu'à –35 °C (–30 °F)

796 AC Options

GROUPE MOTOPROPULSEUR

• Moteur diesel C175-16 Cat® : réglage de puissance 2312 kW (3100 HP) (à consommation de carburant optimisée / moteurs équivalant à la norme américaine EPA Tier 2 uniquement)

• Moteur diesel C175-16 Cat® : réglage de puissance de 2050 kW (2750 HP) (moteurs à consommation de carburant optimisée et conformes aux normes U.S. EPA Tier 4 Final / UE Stage V)

• Benne à diffusion de chaleur

POSTE DE CONDUITE ET COMMANDES

• Verrouillage de l'accélérateur

• Minuterie, arrêt du moteur

• Rétroviseurs chauffants (gauche et droit)

• Échelle d'accès électrique, accès au niveau du sol à gauche

• Choix de la langue d'affichage des moniteurs : anglais, espagnol, italien, portugais, néerlandais, norvégien, suédois, estonien, latin, lituanien, slovaque, slovène, grec, roumain, russe, polonais, tchèque, hongrois, islandais, finnois, danois, thaï, indonésien, vietnamien, malais, chinois

ÉQUIPEMENT ÉLECTRIQUE

• Éclairage, signaux/entretien :
  – Feux antibrouillard, à diodes
  – Projecteurs de travail, à diode
  – Feux de profil latéraux, à diode
  – Feux de gabarit de benne basculante/feux stop, à diode

• Témoin lumineux de ralentissement, multicolore, à l'extérieur de la cabine

ÉQUIPEMENT ET FONCTIONS SUPPLÉMENTAIRES

• Ravitaillement en carburant : système de remplissage rapide de carburant 300 GPM (à gauche et à droite)

• Extincteur portable

• Point de remorquage unique au centre du pare-chocs avant

• Cales de roues (ANSI et ISO)

• Jantes 44 x 63, à changement rapide (2 à changement rapide, 4 standard)

• Entretien :
  – Plate-forme de convertisseur (accès à l'arrière)
  – Centre d'entretien, à remplissage rapide

PRODUITS TECHNOLOGIQUES CAT®

• Système Cat® MineStar™ Detect (caméra uniquement)

• Cat® Product Link™ Elite (satellite)

• Cat® MineStar™ Health

• Cat® MineStar™ Fleet

• Cat® MineStar™ Terrain

• Prééquipement Cat® MineStar™ Command

• Cat® MineStar™ Command

• Équipement d'assistance chariot Cat®

BENNE BASCULANTE

• Renfort du compartiment à roche HE

• Déflecteurs de roche du toit HE

• Déflecteurs de roche sur pneus arrière HE

• Renfort antichoc HE

ANTIGEL

• Antigel/liquide de refroidissement, protection jusqu'à –50°C (–58°F)
