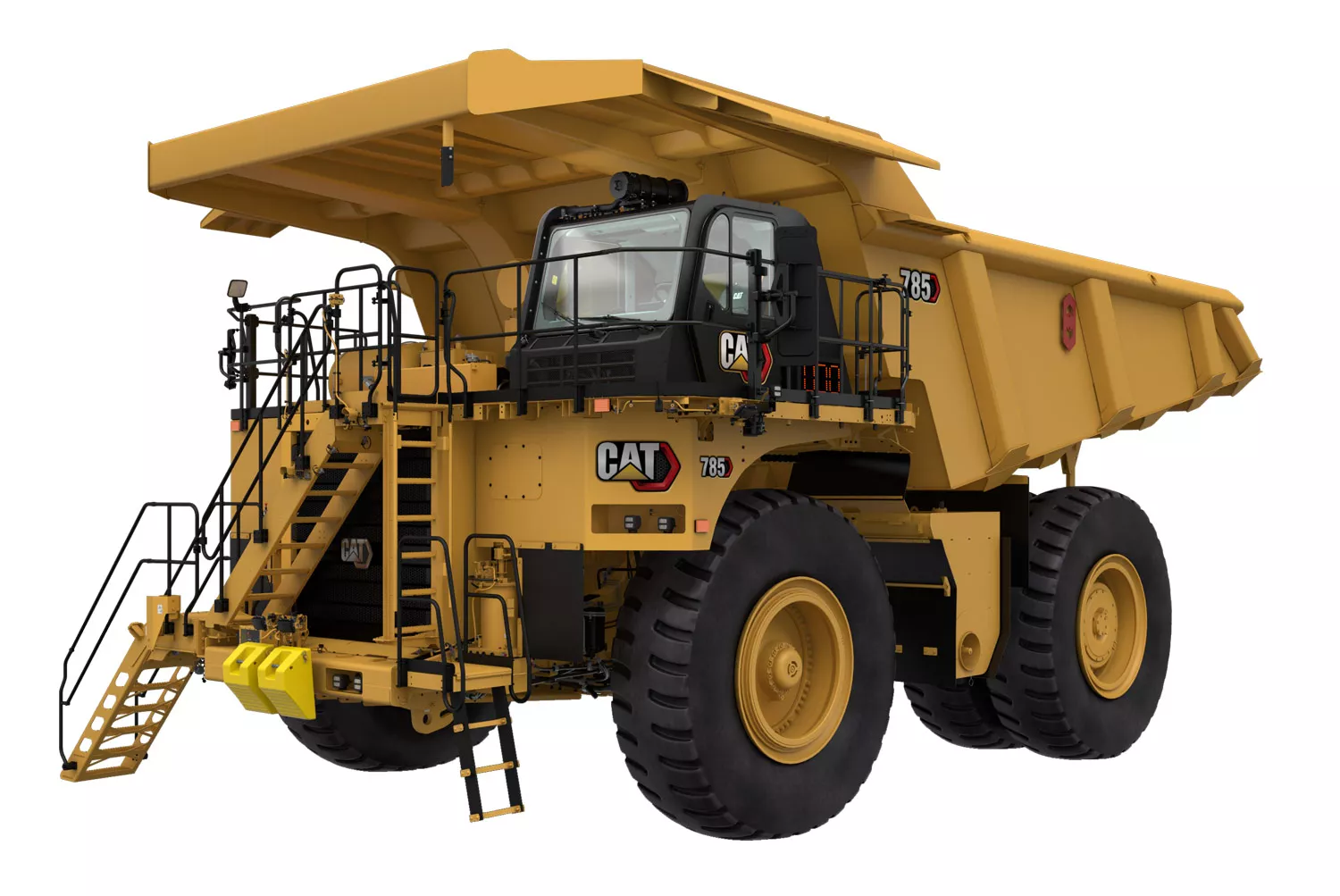

شاحنات التعدين 785

طلب عرض أسعار البحث عن وكيل

المواصفات الرئيسية

الحمولة الصافية الاسمية المقدرة (الإطارات 36.00R51): 157 ton (US); 142 t

إجمالي وزن الماكينة المقدر (إطارات 36.00R51): 564000 رطل; 255826 كجم

إجمالي القدرة - SAE J1995: 1600 حصان; 1193 كيلووات

785
تغيير الموديل

عرض عام

ماكينة تساهم في تغيير المعايير في مجال المناجم

كانت شاحنة التعدين الكبيرة 785 أول ماكينة لشركة Caterpillar في صناعة التعدين منذ أكثر من ثلاثة عقود، ولقد أثبتت كفاءة أدائها في المواقع حول العالم منذ ذلك الحين. وهي الآن أول من يجمع بين مستوى الكفاءة الذي غيّر الكثير في هذا المجال وبين قدرتها على إنتاج جيل جديد من الشاحنات عالية الإنتاجية. يبدأ الأمر من المشغل الذي يجلس في بيئة حديثة مصممة لتحقيق الكفاءة ومزودة بميزات تزيد من الراحة وتشغّل الوظائف تلقائيًا وتوفر معلومات فورية وتعزز الثقة. تتيح الشاحنة 785 أيضًا إجراء تحسينات كبيرة على إمكانية الصيانة والموثوقية، وكذلك تحسين الاتصال وتيسير التكامل مع التقنيات. وهذه التحسينات - وغيرها الكثير - ترتقي بالشاحنة ذات الكفاءة المثبتة بالفعل إلى مستويات جديدة من الإنتاجية.

الفوائد

تقليل الوقود بنسبة تصل إلى 5% في مدد الدورات

مع خيارات إطارات أكبر وخيار قوة حصانية عالية وتبديل وتسارع أفضل مع ناقل حركة يعمل بإستراتيجية التحكم الإلكتروني المتقدم في الإنتاجية (APECS)

مساحة أكبر للمشغل بنسبة 34%

عرض أكبر بنسبة 17%، ومساحة أكبر للأرجل بنسبة 11%، ومساحة أكبر للأكتاف بنسبة 19% من موديلات الفئة D

استهلاك وقود أقل بنسبة تصل إلى 9%

مع المحرك المكافئ لمعايير المستوى 4

نظرة سريعة على الخصائص

تتيح إستراتيجية التحكم الإلكتروني المتقدم في الطاقة (APECS) أوقات دورات أسرع بفضل المزيد من عزم الدوران المتواصل وقوة السحب المستمرة.
يتم الحفاظ على قوة الدفع للأمام وعزم الدوران خلال كل عملية نقل، مع اختيار السرعة المثلى مما يؤدي إلى القيام بتسارع بشكل أسرع.
يوفر الموديل 785 معدلات الطن كيلومتر في الساعة (TKPH)/الطن ميل في الساعة (TMPH) أعلى بنسبة 6% بفضل خيارات الإطارات الأكبر حجمًا مع خيار للإطارات الأكبر تتيح للمناجم الاستفادة من السرعات العالية في ظروف الاستخدام لمسافات طويلة على الطرق المستوية والتي تتطلب سرعات عالية.
تعمل خصائص تحسين الإنتاجية مثل نظام المساعدة على صعود المنحدرات مع منع التراجع، والتحكم المعزز في الجر، والتحكم الديناميكي في الثبات (DSC)، ونظام الفرامل المانعة للانغلاق (ABS)، وتحديد سرعة الماكينة، ومثبت السرعة على تحسين استجابة الماكينة وإمكانية التحكم مع تحسين أوقات الدورات و تقليل كلال المشغل.

تعمل الأسطح العريضة المقاومة للانزلاق والدرابزينات، بالإضافة إلى سلم الوصول الاختياري الذي يعمل بالطاقة، على تيسير الدخول والخروج.
يتم توفير التحكم الفائق من خلال نظام الفرامل الحاصل على براءة اختراع والذي يوفر فرملة وتثبيطًا فوريان ومقاومان للتضاؤل.
يتم تحسين الرؤية من خلال كاميرا الرؤية المحيطية الاختيارية بزاوية 360 درجة، والتي توفر رؤية شاملة.
نظام اكتشاف الأجسام القياسي Cat MineStar™، الذي يجمع بين أنظمة الرادار والكاميرا لتحذير المشغلين من وجود المركبات الخفيفة أو المخاطر في محيط الماكينات.
ينبّه نظام أمان السائق Driver Safety System الاختياري المشغل في حالة اكتشاف إجهاد أو تشتيت.

توفر الكابينة مساحة أكبر للمشغل بنسبة 34% مقارنةً بموديلات الفئة D. فعرضها أكبر بنسبة 17% وتوفر حيز أرجل أكبر بنسبة 11% وتوفر حيز أكتاف أكبر بنسبة 19%. وضعية أدوات التحكم والأذرع والمفاتيح تضمن سهولة الاستخدام.
مع انخفاض مستوى ضغط الصوت (SPL) بنسبة 40% والتحكم الآلي في درجة الحرارة وفلترة الكابينة، يتمتع المشغلون ببيئة أكثر أمانًا وراحة.
كابينة يمكن المشي داخلها مزودة بوحدة كونسول مركزية قابلة للضبط بالكامل ومقعد سهل الضبط ومساحة أكبر للأرجل تجعل الكابينة مثالية للمشغلين مهما كانت أطوال قاماتهم.
مقعد الجيل التالي مجهز بإمكانية تركيب مثبت رباعي النقاط ويتضمن خصائص مثل إمالة الفخذ ووسائل إطالة ووسادات جانبية ومساند لأسفل الظهر قابلة للتعديل بالهواء ووسادات مدفأة ومبردة.
يتمتع المشغلون بقيادة أكثر راحة بفضل التبديل الانتقالي الأكثر سلاسة ومستويات الاهتزاز الناتج عن التبديل المنخفضة التي توفرها أدوات التحكم بإستراتيجية التحكم الإلكتروني المتقدم في الإنتاجية (APECS).

شاشات عالية الدقة تعمل على تحسين الوصول إلى المعلومات. يتم دمج بيانات الماكينة وأدوات التحكم ومعلومات التوجيه في شاشتين مقاس 10 بوصات موضوعتين في أماكن مثالية.
تعمل ميزة Auto Hoist الاختيارية على رفع الجسم تلقائيًا والتحكم في سرعة المحرك، مما يؤدي إلى تبسيط التشغيل وتقصير أزمنة الدورات.
يوفر التدريب على السرعة للمشغلين ملاحظات في الوقت الفعلي بشأن طريقة تشغيل الشاحنة لزيادة الإنتاجية لأقصى حد ممكن.
يأتي نظام مراقبة الحمولة الصافية بقياسات أكثر دقة، مما يوفر ملاحظات فورية للمشغل.

يعمل نظام التدفئة والتهوية وتكييف الهواء (HVAC) المعياري الجديد على تحسين الموثوقية ويدمج المكونات بحيث يمكن إزالة النظام بأكمله وإعادته إلى مكانه بسرعة.
يقلل الرادياتير المعياري من وقت إزالة المحرك وتركيبه ويسمح بإكمال عمليات الترميم بعيدًا عن الشاحنة.
إمكانيات التحديث السريع عن بُعد الجديدة واستكشاف الأعطال وإصلاحها عن بُعد توفر وصولاً فوريًا لآخر تحديثات البرامج وإتاحة تشخيص أعطال الماكينة عن بُعد.
يتم تقليل الوقت المستغرق في إجراءات الصيانة الدورية بفضل وجود خصائص مفيدة، مثل الفلاتر ذات الفواصل الزمنية الطويلة التي تتميز بإمكانية الوصول إليها من مستوى الأرض؛ ونقاط الخدمة المجمعة ومراكز الخدمة المركزية الاختيارية؛ والمسارات الهيدروليكية والكهربائية الأكثر نظافة؛ ومنافذ SOS والضغط لأخذ عينات الزيت واستكشاف الأعطال وإصلاحها بشكل أسرع وأكثر أمانًا؛ والعدسات الزجاجية لرؤية مستوى السوائل.
خيار بدء التشغيل الكهربائي بنسبة 100% بدون هواء والذي يغني عن صيانة نظام الهواء من الماكينة ويعمل على تحسين وقت التشغيل.

مكونات ذات عمر افتراضي أطول، وفواصل زمنية ممتدة بين عمليات الصيانة، وصيانة أسهل، وكلها عوامل تحقق التوافر الميكانيكي العالي بشكل ثابت.
الانخفاض في ارتفاعات عزم الدوران والتغيرات الأقل في سرعة المحرك، والتي أصبحت ممكنة بفضل أدوات التحكم في إستراتيجية التحكم الإلكتروني المتقدم في الإنتاجية (APECS)، توفر عمرًا أطول لمكونات المحرك ومجموعة نقل الحركة.
يستخدم إطار الموديل 785 تصميمًا صندوقي المقطع يشتمل على منطقتين مطروقتين و21 مصبوبة في المناطق عالية الإجهاد مع لحامات عميقة الاختراق ومستمرة الالتفاف لمقاومة التلف الذي قد ينتج عن التواء الأحمال بدون إضافة وزن إضافي. يوفر الشاسيه المصنوع من الفولاذ المطاوع المرونة والمتانة والمقاومة لأحمال التصادم.
تم تحسين عمر المكونات بفضل خاصية الفلترة المستمرة للمحور الخلفي القياسية. يساعد زيت المنظف على تعزيز التزليق الذي يؤدي إلى عمر أطول
الشاسيه ومجموعة نقل الحركة والمحرك والمكونات التي يتم تصميمها بما يتيح إعادة بنائها — مما يتيح الاستفادة منها لفترات متعددة والاستفادة من الأداء الجديد المماثل للمكونات الجديدة بسعر ضئيل.

تم دمج الهياكل التي تصممها Caterpillar وتصنعها مع الشاسيه كوحدة واحدة لتحسين الأداء ودمج مكونات اختيارية تلبي معايير المستوى 4، بما في ذلك سخونة عادم الهيكل.
تم تصميم الهيكل ذي التصميم خفيف الوزن الخاص بالمناجم (MSD) بخصائص مدمجة لتقليل قوى الارتداد (الانتقال المنحني للجدار الأمامي وألواح الأركان المنبثقة) ويتوفر مع بطانات هيكل اختيارية تتحدد حسب الاستخدام.
يعمل التصميم مزدوج الانحدار للهيكل للخدمة الشاقة على توفير قوة احتجاز ممتازة للحمل، ويحافظ على انخفاض مركز الثقل، يحتفظ بمستوى التوزيع الأمثل للحمل، ويقلل من حمل الصدمات، كما أنه مصمم للاستخدامات الشاقة.

تم تصميم الموديل 785 لتحقيق استهلاك وقود أقل، مما يقلل انبعاثات المحرك، ولا يوجد أي احتراق للوقود أثناء التثبيط. المحرك يفي بمعايير المستوى 4 النهائي ويقلل أكاسيد النيتروجين والجسيمات.
يتميز المحرك Cat 3512E بوجود 12 أسطوانة وأربعة أشواط، ويستخدم أشواط قدرة طويلة وفعالة لتحقيق احتراق كامل للوقود وأفضل كفاءة لاستهلاك الوقود.
محرك الموديل 785 متوافق مع وقود الديزل الممزوج بأنواع وقود منخفضة الكربون مثل الوقود الحيوي والوقود المتجدد.
تعمل خصائص مثل أنظمة تجديد الزيت والفلترة المستمرة للمحور الخلفي والفلاتر ذات العمر الممتد وفترات الصيانة الأطول على تقليل كمية النفايات التي تؤثر على البيئة.
من خلال ترميم الماكينات والمكونات، تحافظ برامج Cat Rebuild وCat Reman على المواد الخام وتعمل على ترشيد استهلاك الطاقة وتقلل من الانبعاثات.

يتوفر الموديل 785 بتكوين للطقس البارد يجعله مثاليًا للمناجم المتواجدة في بيئات شديدة البرودة. تتميز بإدارة حرارية تلقائية للمحرك، وسرعة مروحة متغيرة للتشغيل في درجات حرارة منخفضة، وخيار بدء تشغيل كهربائي أو هوائي.
يمنحك المحرك 3512E القدرة على اختيار معدل القدرة بما يتناسب مع أداء أسطول ماكيناتك الحالي أو لتحقيق مُدد دورات أسرع.
وتوفر زيادة عزم الدوران الصافي بنسبة 23% قوة جر لا تضاهى أثناء التسارع وعلى المنحدرات الحادة وفي الظروف الأرضية الصعبة.
تتيح لك خيارات الإطارات اختيار الإطار الأنسب لاستخدامك، مع توفر إطار أكبر للاستخدامات على الطرق الممهدة والطويلة والتي تتطلب سرعة عالية. تم تصميم الشاسيه للحفاظ على نفس قطر الدوران مع استيعاب الإطارات الأكبر حجمًا.
يتاح الموديل 785 بخيارين لتلبية معايير الانبعاثات. يفي المحرك الاختياري من المستوى 4 النهائي بأكثر المعايير صرامة بينما يتوفر محرك LRC في الدول الأقل تنظيمًا.

نظام MineStar Fleet هو نظام لمراقبة أسطول المعدات، لقياس عملية النقل الشاملة وإدارتها وزيادة الاستفادة منها.
تشتمل الوظائف المتاحة في تقنية MineStar Detect الإضافية على نظام Awareness الذي يمكن أن يصدر تحذيرات، ونظام أمان السائق Driver Safety System داخل الكابينة الذي يتدخل عندما يكتشف الإجهاد أو التشتت.
تتيح حلول مراقبة حالة الماكينة وظروف تشغيلها اتباع نهج استباقي للصيانة.

يمكن من خلال إمكانات الاتصال من الجيل التالي تنفيذ عمليات نقل البيانات بشكل أسرع وكذلك تحسين الوصول إلى البيانات والاتصال القائم على البيانات بجودة متسقة والحصول على المزيد من البيانات التي تساعد في اتخاذ الإجراءات وتحسين تحليلات البيانات والإمكانات التشخيصية الجديدة.
إن اتصال الإيثرنت بسلكين بسرعة 100 ميغابت في الثانية عبر عناصر التحكم بالماكينة هو الركيزة الرئيسية للماكينة من الجيل التالي، ويتم تحسين أجهزة الاستشعار لتحليلات البيانات وعناصر التحكم القوية.
يتم تمكين الاتصال المتقدم في الشاحنة 785 من خلال شبكة 4G/LTE الخلوية القياسية، أو الوضع المزدوج الاختياري 4G/LTE ونظام Product Link™، أو شبكة Wi-Fi المثبتة محليًا.
تأتي كل ماكينة من المصنع مزودة بنظام Product Link Elite كتجهيز قياسي. ويتيح هذا الحل للشاحنة جمع المعلومات ونقلها إلى التطبيقات المستضافة محليًا أو المستضافة على الشبكة السحابية.

المواصفات المعدات القياسية المعدات الاختيارية

مواصفات المنتج لـ 785

المحرك

إجمالي القدرة - SAE J1995	1600 حصان 1193 كيلووات
صافي القدرة - SAE J1349	1509 حصان 1125 كيلووات
موديل المحرك	Cat® 3512E Cat® 3512E
تصنيف الانبعاثات	تحسين للوقود تحسين للوقود
التجويف	6.7 بوصة 170 مم
الشوط	8.5 بوصة 215 مم
الإزاحة	3573 بوصة³ 58.56 l
ملاحظة (1)	تم اختبار صافي القدرة وفقًا للمعيار عند الحدافة عندما يكون المحرك مزودًا بنظام سحب هواء ونظام عادم ومولد تيار متردد. تم اختبار صافي القدرة وفقًا للمعيار عند الحدافة عندما يكون المحرك مزودًا بنظام سحب هواء ونظام عادم ومولد تيار متردد.
ملاحظة (2)	يتاح المستوى 4 النهائي لوكالة حماية البيئة (EPA) الأمريكية / المرحلة V للاتحاد الأوروبي للأسواق المعنية. يتاح المستوى 4 النهائي لوكالة حماية البيئة (EPA) الأمريكية / المرحلة V للاتحاد الأوروبي للأسواق المعنية.
ملاحظة (3)	تصنيفات الطاقة الإضافية القابلة للاختيار لتوفير استهلاك الوقود: 1450 hp تصنيفات الطاقة الإضافية القابلة للاختيار لتوفير استهلاك الوقود: 1450 hp

الأوزان - تقريبية

الحمولة الصافية الاسمية المقدرة (الإطارات 36.00R51)	157 ton (US) 142 t
إجمالي وزن الماكينة المقدر (إطارات 36.00R51)	564000 رطل 255826 كجم
الحمولة الصافية الاسمية المقدرة (الإطارات 33.00R51)	153 ton (US) 139 t
إجمالي وزن الماكينة المقدر (إطارات 33.00R51)	550000 رطل 249476 كجم
وزن الشاسيه (إطارات 33.00R51)	186799 رطل 84731 كجم
وزن الشاسيه (إطارات 36.00R51)	193192 رطل 87631 كجم
وزن الجسم	57779 رطل 26208 كجم
ملاحظة (1)	استشر جهة تصنيع الإطارات بخصوص أقصى حمل للإطار. استشر جهة تصنيع الإطارات بخصوص أقصى حمل للإطار.
ملاحظة (2)	وزن الشاسيه مع الوقود الكامل والسوائل الكاملة والملحقات القياسية والإلزامية والرافعة ومجموعة تركيب الهيكل والجنوط والإطارات. وزن الشاسيه مع الوقود الكامل والسوائل الكاملة والملحقات القياسية والإلزامية والرافعة ومجموعة تركيب الهيكل والجنوط والإطارات.
ملاحظة (3)	يتنوع وزن الجسم وفقًا لاختيار الجسم وتكوينه. يتنوع وزن الجسم وفقًا لاختيار الجسم وتكوينه.

توزيعات الأوزان - تقريبية

المحور الأمامي ـ فارغ	48% 48%
المحور الخلفي ـ فارغ	52% 52%
المحور الأمامي ـ مُحمَّلة	33% 33%
المحور الخلفي - مُحملة	67% 67%
ملاحظة	تحسين توزيعات الوزن مع جسم Cat. تحسين توزيعات الوزن مع جسم Cat.

مجموعات الإدارة النهائية

النوع	التخفيض المزدوج، كوكبية الدوران مع المحاور كاملة الطفو. التخفيض المزدوج، كوكبية الدوران مع المحاور كاملة الطفو.
نسبة التروس التفاضلية	2:10:01 2:10:01
نسبة المجموعة الكوكبية	10.83:1 10.83:1
إجمالي نسبة الخفض	22.75:1 22.75:1

ناقل الحركة

أمامي - 1	7.5 ميل/ساعة 12.1 كم/س
أمامي - 2	10.2 ميل/ساعة 16.3 كم/س
أمامي - 3	13.8 ميل/ساعة 22.2 كم/س
أمامي - 4	18.6 ميل/ساعة 29.9 كم/س
أمامي - 5	25.2 ميل/ساعة 40.6 كم/س
أمامي - 6	34 ميل/ساعة 54.8 كم/س
خلفي	6.8 ميل/ساعة 11 كم/س
أعلى سرعة - مُحملة	34 ميل/ساعة 54.8 كم/س
ملاحظة	أقصى سرعات سير مع إطارات 33.00-R51 القياسية. أقصى سرعات سير مع إطارات 33.00-R51 القياسية.

الإطارات

الإطار الاختياري	36.00R51 36.00R51
الجنوط	جنوط 610 مم (24 بوصة) (قياسية). جنوط 660 مم (26 بوصة) (اختيارية). جنوط 610 مم (24 بوصة) (قياسية). جنوط 660 مم (26 بوصة) (اختيارية).
ملاحظة (1)	تتوفر أيضًا حواف الإطارات الاختيارية سريعة التغيير. تتوفر أيضًا حواف الإطارات الاختيارية سريعة التغيير.
ملاحظة (2)	توصي Caterpillar العميل بتقييم جميع ظروف المهمة واستشارة جهة تصنيع الإطارات بخصوص الاختيار الملائم للإطارات وإمكانيات الطن كيلومتر في الساعة (TKPH)/الطن ميل في الساعة (TMPH). توصي Caterpillar العميل بتقييم جميع ظروف المهمة واستشارة جهة تصنيع الإطارات بخصوص الاختيار الملائم للإطارات وإمكانيات الطن كيلومتر في الساعة (TKPH)/الطن ميل في الساعة (TMPH).
الإطار القياسي	33.00R51 33.00R51

نظام الفرامل

فرامل الخدمة	رباعية الأركان، رطبة الأقراص، مبردة بالزيت، هيدروليكية التشغيل رباعية الأركان، رطبة الأقراص، مبردة بالزيت، هيدروليكية التشغيل
فرملة قرصية رطبة أمامية منطقة السطح	9487 in² 61270 cm²
الخلفية - منطقة سطح الفرامل القرصية الرطبة	13908 in² 89728 cm²
المعايير	فرامل خدمة وثانوية: ISO 3450:2011 فرامل خدمة وثانوية: ISO 3450:2011
فرملة الانتظار	رباعية الأركان، متعددة الأقراص، تعمل بزنبرك، هيدروليكية التحرير رباعية الأركان، متعددة الأقراص، تعمل بزنبرك، هيدروليكية التحرير

رافعات الجسم

النوع	أسطوانات هيدروليكية مزدوجة ثنائية المرحلة مع صمام للصد. أسطوانات هيدروليكية مزدوجة ثنائية المرحلة مع صمام للصد.
تدفق المضخة - التباطؤ العالي	192.7 جالون/دقيقة 729.6 لتر/دقيقة
إعداد صمام التصريف - الرفع	2500 رطل لكل بوصة مربعة 17238 كيلو باسكال
وقت رفع الجسم - التباطؤ العالي	15.2 s 15.2 s
الخفض الكهربائي للجسم - التباطؤ العالي	15.9 s 15.9 s
وقت خفض الجسم - التباطؤ العالي في حالة الطفو	15.9 s 15.9 s
وقت خفض الجسم - التباطؤ المنخفض في حالة الطفو	16.2 s 16.2 s

تعليق

النوع	أسطوانات نيتروجين/زيت قائمة بذاتها، مثبتة بمسمار لمسمار، ملحقات بشوكة مقص مفصلية مزدوجة علوية وسفلية أسطوانات نيتروجين/زيت قائمة بذاتها، مثبتة بمسمار لمسمار، ملحقات بشوكة مقص مفصلية مزدوجة علوية وسفلية
الشوط الفعال للأسطوانة - الأمامية	12.6 بوصة 320 مم
الشوط الفعال للأسطوانة - الخلفية	6.5 بوصة 165 مم
المحور الخلفي - التأرجح	+/- 5 درجات +/- 5 درجات

سعات إعادة التعبئة للخدمة

خزان الوقود	410 جالون (أمريكي) 1552 l
خزان سوائل عادم الديزل	36 جالون (أمريكي) 136 l
نظام التبريد	100 جالون (أمريكي) 379 l
علبة المرافق	54 جالون (أمريكي) 204 l
العجلات الأمامية - لكل واحدة	8 جالون (أمريكي) 30 l
التروس التفاضلية - مجموعات الإدارة النهائية	139 جالون (أمريكي) 527 l
خزان نظام التوجيه	29 جالون (أمريكي) 110 l
نظام التوجيه - بما في ذلك الخزان	45 جالون (أمريكي) 170 l
خزان الرافعة/الفرامل	135 جالون (أمريكي) 511 l
نظام الفرامل والمرفاع - بما في ذلك الخزان	160 جالون (أمريكي) 606 l
محول عزم الدوران - نظام ناقل الحركة - بما في ذلك حوض الزيت	46 جالون (أمريكي) 175 l

الكابينة

مكيف الهواء	HFC - وسيط التبريد 134A: 24500 وحدة حرارية بريطانية/ساعة HFC - وسيط التبريد 134A: 24500 وحدة حرارية بريطانية/ساعة
المسخن / مزيل الصقيع	33300 Btu/h 33300 Btu/h
معايير هيكل الحماية من الانقلاب (ROPS) (1)	يفي هيكل الحماية من الانقلاب (ROPS) بمعايير ISO 3471:2008 للمشغل ومعايير ISO 13459:2012 للمدرب. يفي هيكل الحماية من الانقلاب (ROPS) بمعايير ISO 3471:2008 للمشغل ومعايير ISO 13459:2012 للمدرب.
معايير هيكل الحماية من الأجسام المتساقطة (FOPS)	يفي هيكل الحماية من الأجسام المتساقطة (FOPS) بمعايير ISO 3449:2005 من المستوى II للمشغل ومعايير ISO 13459:2012 من المستوى II للمدرب. يفي هيكل الحماية من الأجسام المتساقطة (FOPS) بمعايير ISO 3449:2005 من المستوى II للمشغل ومعايير ISO 13459:2012 من المستوى II للمدرب.
ملاحظة	مستوى ضغط الصوت عند المشغل، 77 ديسيبل(A) مع الدفع المباشر و75 ديسيبل(A) مع القابض الاختياري، اختبار حسب ISO 6396:2008. مستوى ضغط الصوت عند المشغل، 77 ديسيبل(A) مع الدفع المباشر و75 ديسيبل(A) مع القابض الاختياري، اختبار حسب ISO 6396:2008.

التوجيه

زاوية التوجيه	36 ° 36 °
قطر الدوران - ISO 7457:1997 (إطارات 33.00R51)	97.75 ft 29.8 m
معايير التوجيه	ISO 5010:2007 ISO 5010:2007

الأبعاد (جميع الأبعاد تقريبية. جسم MSD II، إطارات 33R51، ماكينة بدون حمولة.)

الارتفاع - قمة هيكل الحماية من الانقلاب (ROPS)	17.09 ft 5208 مم
الطول الإجمالي للجسم	39.32 ft 11985 مم
طول الجسم الداخلي	27.29 ft 8318 مم
الطول الإجمالي	39.23 ft 11957 مم
قاعدة العجلات	17 ft 5180 مم
المحور الخلفي - المؤخرة	12.56 ft 3829 مم
الخلوص الأرضي	3.29 ft 1004 مم
خلوص التفريغ	3.7 ft 1128 مم
ارتفاع التحميل - فارغ	17.39 ft 5299 مم
عمق الجسم الداخلي - الحد الأقصى	9.15 ft 2790 مم
الارتفاع الكلي - الجسم مرفوع	39.48 ft 12032 مم
عرض التشغيل	24.72 ft 7535 مم
عرض الإطار الأمامي للخط المركزي	15.91 ft 4850 مم
خلوص وقاء المحرك	3.41 ft 1038 مم
العرض الإجمالي للمظلة	24.81 ft 7562 مم
عرض الهيكل الخارجي	22 ft 6714 مم
عرض الجسم الداخلي	19.72 ft 6010 مم
ارتفاع المظلة الأمامية	19.8 ft 6035 مم
المحور الخلفي - الخلوص	3.25 ft 990 مم
عرض الإطار الخلفي المزدوج للخط المركزي	14.06 ft 4285 مم
العرض الإجمالي للإطارات	20.59 ft 6277 مم

السعة - MSD II - عامل الملء 100%

ملاحظة	استشر وكيل Cat المحلي فيما يتعلق بتوصيات الجسم. استشر وكيل Cat المحلي فيما يتعلق بتوصيات الجسم.
في حالة التكديس بنسبة 2:1 وفقًا لمعايير SAE.	99 م^3 / 129 ياردة^3 99 م^3 / 129 ياردة^3
في حالة الخفض	72 م^3 / 94 ياردة^3 72 م^3 / 94 ياردة^3

785 المعدات القياسية

كهربي

نظام كهربائي 24 فولت، بطاريات قليلة الصيانة (2) 93 أمبير ساعة

تنبيه، الرجوع للخلف

مولد التيار المتردد بدون فرشاة، بقدرة 225 أمبير

صندوق تحكم في الطاقة يمكن الوصول إليه من مستوى سطح الأرض: منفذ VIMS™ للإيثرنت ومصباح VIMS؛ بادئ حركة المحرك، أدوات لمنع استخدام ناقل الحركة والبطارية

مقبس بدء التشغيل من مصدر خارجي/شحن البطارية

مصابيح LED لمؤشرات الحمولة الصافية

نظام إضاءة LED: مصابيح الرجوع للخلف ومصابيح الخطر، مصابيح إضاءة لحافة الرصيف، (واحد) على الجانب الأيمن، (واحد) على الجانب الأيسر، إشارات انعطاف (أمامية وخلفية)، مصابيح لحجرة المحرك، مصابيح أمامية مع محدد للضوء المنخفض-المرتفع، مصباح للسلم ومصابيح لسطح الخدمة، مصابيح توقف/خلفية

السوائل

سائل التبريد طويل العمر حتى — 35 درجة مئوية (— 30 درجة فهرنهايت)

بيئة المشغل

منفذ شحن USB

وصلة كهرباء إضافية 12 فولت

حاملات الأكواب

منفذ توصيل تشخيصي COM3 وإيثرنت

تأخير إيقاف المحرك

مصابيح سقف للكابينة ومصابيح خرائط

إمكانية تركيب راديو ترفيهي: سماعات وهوائي اختياري (AM/FM/WB/راديو قمر صناعي) وتجهيزات لتركيب الراديو ومصدر طاقة 12 فولت

إمكانية تركيب نظام إخماد الحرائق

حصيرة أرضية، متعددة القطع وقابلة للاستبدال

لوحة المقاييس والمؤشرات: درجات حرارة الزيت وسائل التبريد المهمة؛ مستوى الوقود وسائل عادم الديزل DEF (إن وجد)؛ مؤشرات أعطال نظام المحرك والفرامل وناقل الحركة؛ سرعة الماكينة القصوى التي يمكن للمشغل اختيارها عن طريق القرص الدوار؛ عداد السرعة، عداد لفات المحرك

مرايا مدفأة، جهة اليمين واليسار

المرفاع، التحكم في الجسم

شاشة عرض معلومات المركبة التفاعلية التي تعمل باللمس: الوضع النهاري/الليلي؛ إنذار العمل؛ شاشة رباعية المقاييس

مقاعد التعليق الهوائي للمشغل والمدرب

نافذة كهربية لباب المشغل

تجهيزات لتركيب ملحقات العميل

بدء تشغيل آمن بزر انضغاطي

حاجب شمس أمامي قابل للسحب

الكابينة المزودة بهيكل الحماية من الانقلاب (ROPS)، معزول/مكتوم الصوت

السلم والوصول عبر الممر، 600 مم (24 بوصة)

عجلة قيادة، قابلة للإمالة، تلسكوبية

ملء ذاتي لسائل غاسلة الزجاج الأمامي من السائل المتكثف لمكيف الهواء AC

مواضع التخزين لمعدات المشغل

حزام مقعد ثلاثي النقاط لمقعد المشغل

ماسحة الزجاج الأمامي، نظام التحكم في الوضع المتقطع / الغاسلة

نظام التدفئة والتهوية وتكييف الهواء (HVAC) الكهربائي الموحد مع تحكم تلقائي في درجة الحرارة

مقعد مزود بتهوية للمشغل

مجموعة نقل الحركة

مجموعة نقل حركة 33R51 مع جنوط قياسية

المحرك Cat 3512E: إدارة حرارية تلقائية لسائل عادم الديزل DEF والمحرك (إن وجد)؛ إدارة تلقائية للتباطؤ مع الجهد المنخفض؛ منظف هواء مع منظف أولي (اثنان)؛ شاحن توربيني (أربعة) مع مبرد لاحق هواء إلى هواء؛ نظام وقود بحواقن وحدة إلكترونية ميكانيكية (MEUI™-A)؛ حماية بادئ الحركة التلقائي؛ مساعد بدء تشغيل تلقائي بالأثير

نظام فرملة هيدروليكي: التحكم التلقائي في المثبط (ARC)، قابل للضبط وتلقائي؛ موتور تحرير الفرامل (الجر)؛ الحماية من زيادة سرعة المحرك؛ مواد قرص الفرامل طويلة العمر؛ إستراتيجية منع التراجع/مساعد بدء السير على المرتفعات؛ قرص متعدد مبرد بالزيت (أمامي وخلفي)؛ الخدمة، التثبيط، الانتظار، الثانوية: فرملة انتظار متكاملة مع آلية اختيار للتروس

ناقل الحركة: ناقل حركة أوتوماتيكي سداسي السرعات مع تحكم إلكتروني في ضغط القابض (ECPC)؛ إستراتيجية التحكم الإلكتروني المتقدم في الإنتاجية (APECS)؛ محايد عكسي عند رفع الجسم لأعلى؛ مثبط تبديل عند رفع الجسم لأعلى؛ مانع التبديل إلى ترس أدنى/الرجوع للخلف؛ إدارة تبديل الاتجاه، نظام التحكم في الجر المحسن؛ أعلى ترس قابل للبرمجة؛ مستشعر مستوى الزيت؛ مانع التحرك بالقصور الذاتي في الوضع المحايد؛ مفتاح بدء التشغيل في الوضع المحايد، محول عزم الدوران القفلي؛ التزييت / الفلترة المستمر للمحور الخلفي

معدات أخرى

التوصيل الإضافي السريع من أجل التفريغ "المترافق"

اتصال إضافي "إيقاف تشغيل يحدده المستخدم"

التوصيل الإضافي السريع للتوجيه (الجر)

دليل التشغيل والصيانة الإلكتروني eOMM

نظام تعبئة سريعة للوقود وتعبئة سائل عادم الديزل DEF عن بُعد

وقاءات للمكونات الدوارة

مساعد بدء السير على المرتفعات

الفلاتر الهيدروليكية، 1000 ساعة

برنامج التحديث السريع واستكشاف الأعطال وإصلاحها عن بُعد

التوجيه الثانوي (تلقائي)

نقاط الربط

خطافات جر (أمامية) ومسمار جر(خلفي)

عدسات زجاجية لرؤية الزيوت الهيدروليكية

تتيح منافذ S•O•S℠

نظام إدارة المعلومات الحيوية (VIMS)

المنتجات التقنية من Cat

الأمن السيبراني

نظام متكامل لاكتشاف الأجسام مع شاشة تعمل باللمس

نظام مراقبة الحمولة الصافية للإطارات 2 (TPMS 2)

نظام Product Link™ Elite

785 المعدات الاختيارية

كهربي

مصابيح العمل الخلفية الإضافية، (واحد) الجانب الأيسر

شاشة عرض الحمولة الصافية الرقمية

نظام إضاءة LED: مجموعة إضاءة إضافية، نظام VIMS إضافي، جسم خلفي، مقعد وفرملة انتظار

آلة تنبيه للورشة

أجسام الشاحنات

جسم MSD II: 100 م3 (131 ياردة3)

جسم مزدوج المنحدرات: 78 م3 (102 ياردة)

جدار جانبي محدد للجسم وامتدادات خلفية

مجموعات بطانات الجسم القابلة للتخصيص

عادم حرارة الهيكل

طاردات الصخور

مجموعة إضاءة الجسم الخلفي: إشارات اتجاهية، مصابيح إيقاف/خلفية

السوائل

سائل التبريد طويل العمر حتى — 50 درجة مئوية (— 58 درجة فهرنهايت)

بيئة المشغل

إيقاف الطوارئ

الكابينة الفاخرة: نظام فلترة الكابينة المتقدم؛ ممر ضيق ودرابزين للوصول للكابينة بالخلف؛ مقعد أمامي مزود بتدفئة وتبريد وتهوية؛ نافذة يمنى كهربائية؛ مقعد مُرافق بتعليق؛ درج تخزين

مجموعة نقل الحركة

بادئ حركة كهربائي – لا هوائي مزود ببطاريات 93 أمبير الساعة (أربع)، آلة تنبيه كهربائية ونظام تزييت تلقائي

نظام الفرامل الهيدروليكي: تحكم أرضي متقدم مع نظام الفرامل المانعة للانغلاق (ABS) ونظام التحكم الديناميكي في الثبات (DSC)

وحدة إدارة مروحة متغيرة السرعة

ناقل الحركة: نظام التزييت المسبق للمحرك؛ التزييت/الفلترة المستمرة للمحور الخلفي مع المبرد

بادئ حركة هوائي توربيني خزان الهواء وآلة التنبيه الهوائية ونظام التزييت الأوتوماتيكي

معدات أخرى

خزان وقود 2560 لتر (676 جالون) (بخلاف المستوى 4)

عادم حرارة الهيكل

الجر من المصدم – طقم مسمار مركزي

بدء التشغيل في الطقس البارد (سخان المجموعة)

راديو Ar – Minestar™ للاتصالات

مطفأة حريق، محمولة

وقاءات خماسية القطع لعلبة المرافق

مسخن وقود، فاصل الوقود والمياه

وقاء لحماية خزان الوقود من الأوحال

مقياس، مؤشر تآكل الفرامل

مركز خدمة للسوائل يمكن الوصول من مستوى سطح الأرض، الزيت الهيدروليكي وسائل التبريد

عداد المسافة المحوري، كيلومترات

سلالم وصول كهربية

موزع للجنط

حواجز للعجلات

نظام Electronic Technician (ET) اللاسلكي

العمل في ظل أعلى مستوى للحماية

المنتجات التقنية من Cat

مثبت السرعة

كاميرا رؤية محيطية 360 درجة

وضع مزدوج للقمر الصناعي/الشبكة الخلوية 4G

حزمة إمكانيات التوصيل (تشمل: معرف المشغل اللاسلكي، ميدالية مفاتيح بتقنية bluetooth لبدء التشغيل)

إمكانية تركيب نظام أمان السائق (DSS) 4.0

نظام Minestar GPS

مجموعة اتصالات عبر نظام Minestar (تقوم بتمكين: Minestar Fleet، وAux، وتتبع الشاحنة)

نظام تجديد الزيت (ORS) (بخلاف المستوى 4)

التحكم في تحليل الطريق (RAC)

مواصفات المنتج لـ 785

تنزيل طباعة

المحرك

إجمالي القدرة - SAE J1995	1600 حصان 1193 كيلووات
صافي القدرة - SAE J1349	1509 حصان 1125 كيلووات
موديل المحرك	Cat® 3512E Cat® 3512E
تصنيف الانبعاثات	تحسين للوقود تحسين للوقود
التجويف	6.7 بوصة 170 مم
الشوط	8.5 بوصة 215 مم
الإزاحة	3573 بوصة³ 58.56 l
ملاحظة (1)	تم اختبار صافي القدرة وفقًا للمعيار عند الحدافة عندما يكون المحرك مزودًا بنظام سحب هواء ونظام عادم ومولد تيار متردد. تم اختبار صافي القدرة وفقًا للمعيار عند الحدافة عندما يكون المحرك مزودًا بنظام سحب هواء ونظام عادم ومولد تيار متردد.
ملاحظة (2)	يتاح المستوى 4 النهائي لوكالة حماية البيئة (EPA) الأمريكية / المرحلة V للاتحاد الأوروبي للأسواق المعنية. يتاح المستوى 4 النهائي لوكالة حماية البيئة (EPA) الأمريكية / المرحلة V للاتحاد الأوروبي للأسواق المعنية.
ملاحظة (3)	تصنيفات الطاقة الإضافية القابلة للاختيار لتوفير استهلاك الوقود: 1450 hp تصنيفات الطاقة الإضافية القابلة للاختيار لتوفير استهلاك الوقود: 1450 hp

الأوزان - تقريبية

الحمولة الصافية الاسمية المقدرة (الإطارات 36.00R51)	157 ton (US) 142 t
إجمالي وزن الماكينة المقدر (إطارات 36.00R51)	564000 رطل 255826 كجم
الحمولة الصافية الاسمية المقدرة (الإطارات 33.00R51)	153 ton (US) 139 t
إجمالي وزن الماكينة المقدر (إطارات 33.00R51)	550000 رطل 249476 كجم
وزن الشاسيه (إطارات 33.00R51)	186799 رطل 84731 كجم
وزن الشاسيه (إطارات 36.00R51)	193192 رطل 87631 كجم
وزن الجسم	57779 رطل 26208 كجم
ملاحظة (1)	استشر جهة تصنيع الإطارات بخصوص أقصى حمل للإطار. استشر جهة تصنيع الإطارات بخصوص أقصى حمل للإطار.
ملاحظة (2)	وزن الشاسيه مع الوقود الكامل والسوائل الكاملة والملحقات القياسية والإلزامية والرافعة ومجموعة تركيب الهيكل والجنوط والإطارات. وزن الشاسيه مع الوقود الكامل والسوائل الكاملة والملحقات القياسية والإلزامية والرافعة ومجموعة تركيب الهيكل والجنوط والإطارات.
ملاحظة (3)	يتنوع وزن الجسم وفقًا لاختيار الجسم وتكوينه. يتنوع وزن الجسم وفقًا لاختيار الجسم وتكوينه.

توزيعات الأوزان - تقريبية

المحور الأمامي ـ فارغ	48% 48%
المحور الخلفي ـ فارغ	52% 52%
المحور الأمامي ـ مُحمَّلة	33% 33%
المحور الخلفي - مُحملة	67% 67%
ملاحظة	تحسين توزيعات الوزن مع جسم Cat. تحسين توزيعات الوزن مع جسم Cat.

مجموعات الإدارة النهائية

النوع	التخفيض المزدوج، كوكبية الدوران مع المحاور كاملة الطفو. التخفيض المزدوج، كوكبية الدوران مع المحاور كاملة الطفو.
نسبة التروس التفاضلية	2:10:01 2:10:01
نسبة المجموعة الكوكبية	10.83:1 10.83:1
إجمالي نسبة الخفض	22.75:1 22.75:1

ناقل الحركة

أمامي - 1	7.5 ميل/ساعة 12.1 كم/س
أمامي - 2	10.2 ميل/ساعة 16.3 كم/س
أمامي - 3	13.8 ميل/ساعة 22.2 كم/س
أمامي - 4	18.6 ميل/ساعة 29.9 كم/س
أمامي - 5	25.2 ميل/ساعة 40.6 كم/س
أمامي - 6	34 ميل/ساعة 54.8 كم/س
خلفي	6.8 ميل/ساعة 11 كم/س
أعلى سرعة - مُحملة	34 ميل/ساعة 54.8 كم/س
ملاحظة	أقصى سرعات سير مع إطارات 33.00-R51 القياسية. أقصى سرعات سير مع إطارات 33.00-R51 القياسية.

الإطارات

الإطار الاختياري	36.00R51 36.00R51
الجنوط	جنوط 610 مم (24 بوصة) (قياسية). جنوط 660 مم (26 بوصة) (اختيارية). جنوط 610 مم (24 بوصة) (قياسية). جنوط 660 مم (26 بوصة) (اختيارية).
ملاحظة (1)	تتوفر أيضًا حواف الإطارات الاختيارية سريعة التغيير. تتوفر أيضًا حواف الإطارات الاختيارية سريعة التغيير.
ملاحظة (2)	توصي Caterpillar العميل بتقييم جميع ظروف المهمة واستشارة جهة تصنيع الإطارات بخصوص الاختيار الملائم للإطارات وإمكانيات الطن كيلومتر في الساعة (TKPH)/الطن ميل في الساعة (TMPH). توصي Caterpillar العميل بتقييم جميع ظروف المهمة واستشارة جهة تصنيع الإطارات بخصوص الاختيار الملائم للإطارات وإمكانيات الطن كيلومتر في الساعة (TKPH)/الطن ميل في الساعة (TMPH).
الإطار القياسي	33.00R51 33.00R51

نظام الفرامل

فرامل الخدمة	رباعية الأركان، رطبة الأقراص، مبردة بالزيت، هيدروليكية التشغيل رباعية الأركان، رطبة الأقراص، مبردة بالزيت، هيدروليكية التشغيل
فرملة قرصية رطبة أمامية منطقة السطح	9487 in² 61270 cm²
الخلفية - منطقة سطح الفرامل القرصية الرطبة	13908 in² 89728 cm²
المعايير	فرامل خدمة وثانوية: ISO 3450:2011 فرامل خدمة وثانوية: ISO 3450:2011
فرملة الانتظار	رباعية الأركان، متعددة الأقراص، تعمل بزنبرك، هيدروليكية التحرير رباعية الأركان، متعددة الأقراص، تعمل بزنبرك، هيدروليكية التحرير

رافعات الجسم

النوع	أسطوانات هيدروليكية مزدوجة ثنائية المرحلة مع صمام للصد. أسطوانات هيدروليكية مزدوجة ثنائية المرحلة مع صمام للصد.
تدفق المضخة - التباطؤ العالي	192.7 جالون/دقيقة 729.6 لتر/دقيقة
إعداد صمام التصريف - الرفع	2500 رطل لكل بوصة مربعة 17238 كيلو باسكال
وقت رفع الجسم - التباطؤ العالي	15.2 s 15.2 s
الخفض الكهربائي للجسم - التباطؤ العالي	15.9 s 15.9 s
وقت خفض الجسم - التباطؤ العالي في حالة الطفو	15.9 s 15.9 s
وقت خفض الجسم - التباطؤ المنخفض في حالة الطفو	16.2 s 16.2 s

تعليق

النوع	أسطوانات نيتروجين/زيت قائمة بذاتها، مثبتة بمسمار لمسمار، ملحقات بشوكة مقص مفصلية مزدوجة علوية وسفلية أسطوانات نيتروجين/زيت قائمة بذاتها، مثبتة بمسمار لمسمار، ملحقات بشوكة مقص مفصلية مزدوجة علوية وسفلية
الشوط الفعال للأسطوانة - الأمامية	12.6 بوصة 320 مم
الشوط الفعال للأسطوانة - الخلفية	6.5 بوصة 165 مم
المحور الخلفي - التأرجح	+/- 5 درجات +/- 5 درجات

سعات إعادة التعبئة للخدمة

خزان الوقود	410 جالون (أمريكي) 1552 l
خزان سوائل عادم الديزل	36 جالون (أمريكي) 136 l
نظام التبريد	100 جالون (أمريكي) 379 l
علبة المرافق	54 جالون (أمريكي) 204 l
العجلات الأمامية - لكل واحدة	8 جالون (أمريكي) 30 l
التروس التفاضلية - مجموعات الإدارة النهائية	139 جالون (أمريكي) 527 l
خزان نظام التوجيه	29 جالون (أمريكي) 110 l
نظام التوجيه - بما في ذلك الخزان	45 جالون (أمريكي) 170 l
خزان الرافعة/الفرامل	135 جالون (أمريكي) 511 l
نظام الفرامل والمرفاع - بما في ذلك الخزان	160 جالون (أمريكي) 606 l
محول عزم الدوران - نظام ناقل الحركة - بما في ذلك حوض الزيت	46 جالون (أمريكي) 175 l

الكابينة

مكيف الهواء	HFC - وسيط التبريد 134A: 24500 وحدة حرارية بريطانية/ساعة HFC - وسيط التبريد 134A: 24500 وحدة حرارية بريطانية/ساعة
المسخن / مزيل الصقيع	33300 Btu/h 33300 Btu/h
معايير هيكل الحماية من الانقلاب (ROPS) (1)	يفي هيكل الحماية من الانقلاب (ROPS) بمعايير ISO 3471:2008 للمشغل ومعايير ISO 13459:2012 للمدرب. يفي هيكل الحماية من الانقلاب (ROPS) بمعايير ISO 3471:2008 للمشغل ومعايير ISO 13459:2012 للمدرب.
معايير هيكل الحماية من الأجسام المتساقطة (FOPS)	يفي هيكل الحماية من الأجسام المتساقطة (FOPS) بمعايير ISO 3449:2005 من المستوى II للمشغل ومعايير ISO 13459:2012 من المستوى II للمدرب. يفي هيكل الحماية من الأجسام المتساقطة (FOPS) بمعايير ISO 3449:2005 من المستوى II للمشغل ومعايير ISO 13459:2012 من المستوى II للمدرب.
ملاحظة	مستوى ضغط الصوت عند المشغل، 77 ديسيبل(A) مع الدفع المباشر و75 ديسيبل(A) مع القابض الاختياري، اختبار حسب ISO 6396:2008. مستوى ضغط الصوت عند المشغل، 77 ديسيبل(A) مع الدفع المباشر و75 ديسيبل(A) مع القابض الاختياري، اختبار حسب ISO 6396:2008.

التوجيه

زاوية التوجيه	36 ° 36 °
قطر الدوران - ISO 7457:1997 (إطارات 33.00R51)	97.75 ft 29.8 m
معايير التوجيه	ISO 5010:2007 ISO 5010:2007

الأبعاد (جميع الأبعاد تقريبية. جسم MSD II، إطارات 33R51، ماكينة بدون حمولة.)

الارتفاع - قمة هيكل الحماية من الانقلاب (ROPS)	17.09 ft 5208 مم
الطول الإجمالي للجسم	39.32 ft 11985 مم
طول الجسم الداخلي	27.29 ft 8318 مم
الطول الإجمالي	39.23 ft 11957 مم
قاعدة العجلات	17 ft 5180 مم
المحور الخلفي - المؤخرة	12.56 ft 3829 مم
الخلوص الأرضي	3.29 ft 1004 مم
خلوص التفريغ	3.7 ft 1128 مم
ارتفاع التحميل - فارغ	17.39 ft 5299 مم
عمق الجسم الداخلي - الحد الأقصى	9.15 ft 2790 مم
الارتفاع الكلي - الجسم مرفوع	39.48 ft 12032 مم
عرض التشغيل	24.72 ft 7535 مم
عرض الإطار الأمامي للخط المركزي	15.91 ft 4850 مم
خلوص وقاء المحرك	3.41 ft 1038 مم
العرض الإجمالي للمظلة	24.81 ft 7562 مم
عرض الهيكل الخارجي	22 ft 6714 مم
عرض الجسم الداخلي	19.72 ft 6010 مم
ارتفاع المظلة الأمامية	19.8 ft 6035 مم
المحور الخلفي - الخلوص	3.25 ft 990 مم
عرض الإطار الخلفي المزدوج للخط المركزي	14.06 ft 4285 مم
العرض الإجمالي للإطارات	20.59 ft 6277 مم

السعة - MSD II - عامل الملء 100%

ملاحظة	استشر وكيل Cat المحلي فيما يتعلق بتوصيات الجسم. استشر وكيل Cat المحلي فيما يتعلق بتوصيات الجسم.
في حالة التكديس بنسبة 2:1 وفقًا لمعايير SAE.	99 م^3 / 129 ياردة^3 99 م^3 / 129 ياردة^3
في حالة الخفض	72 م^3 / 94 ياردة^3 72 م^3 / 94 ياردة^3

785 المعدات القياسية

طباعة

كهربي

نظام كهربائي 24 فولت، بطاريات قليلة الصيانة (2) 93 أمبير ساعة

تنبيه، الرجوع للخلف

مولد التيار المتردد بدون فرشاة، بقدرة 225 أمبير

صندوق تحكم في الطاقة يمكن الوصول إليه من مستوى سطح الأرض: منفذ VIMS™ للإيثرنت ومصباح VIMS؛ بادئ حركة المحرك، أدوات لمنع استخدام ناقل الحركة والبطارية

مقبس بدء التشغيل من مصدر خارجي/شحن البطارية

مصابيح LED لمؤشرات الحمولة الصافية

نظام إضاءة LED: مصابيح الرجوع للخلف ومصابيح الخطر، مصابيح إضاءة لحافة الرصيف، (واحد) على الجانب الأيمن، (واحد) على الجانب الأيسر، إشارات انعطاف (أمامية وخلفية)، مصابيح لحجرة المحرك، مصابيح أمامية مع محدد للضوء المنخفض-المرتفع، مصباح للسلم ومصابيح لسطح الخدمة، مصابيح توقف/خلفية

السوائل

سائل التبريد طويل العمر حتى — 35 درجة مئوية (— 30 درجة فهرنهايت)

بيئة المشغل

منفذ شحن USB

وصلة كهرباء إضافية 12 فولت

حاملات الأكواب

منفذ توصيل تشخيصي COM3 وإيثرنت

تأخير إيقاف المحرك

مصابيح سقف للكابينة ومصابيح خرائط

إمكانية تركيب راديو ترفيهي: سماعات وهوائي اختياري (AM/FM/WB/راديو قمر صناعي) وتجهيزات لتركيب الراديو ومصدر طاقة 12 فولت

إمكانية تركيب نظام إخماد الحرائق

حصيرة أرضية، متعددة القطع وقابلة للاستبدال

لوحة المقاييس والمؤشرات: درجات حرارة الزيت وسائل التبريد المهمة؛ مستوى الوقود وسائل عادم الديزل DEF (إن وجد)؛ مؤشرات أعطال نظام المحرك والفرامل وناقل الحركة؛ سرعة الماكينة القصوى التي يمكن للمشغل اختيارها عن طريق القرص الدوار؛ عداد السرعة، عداد لفات المحرك

مرايا مدفأة، جهة اليمين واليسار

المرفاع، التحكم في الجسم

شاشة عرض معلومات المركبة التفاعلية التي تعمل باللمس: الوضع النهاري/الليلي؛ إنذار العمل؛ شاشة رباعية المقاييس

مقاعد التعليق الهوائي للمشغل والمدرب

نافذة كهربية لباب المشغل

تجهيزات لتركيب ملحقات العميل

بدء تشغيل آمن بزر انضغاطي

حاجب شمس أمامي قابل للسحب

الكابينة المزودة بهيكل الحماية من الانقلاب (ROPS)، معزول/مكتوم الصوت

السلم والوصول عبر الممر، 600 مم (24 بوصة)

عجلة قيادة، قابلة للإمالة، تلسكوبية

ملء ذاتي لسائل غاسلة الزجاج الأمامي من السائل المتكثف لمكيف الهواء AC

مواضع التخزين لمعدات المشغل

حزام مقعد ثلاثي النقاط لمقعد المشغل

ماسحة الزجاج الأمامي، نظام التحكم في الوضع المتقطع / الغاسلة

نظام التدفئة والتهوية وتكييف الهواء (HVAC) الكهربائي الموحد مع تحكم تلقائي في درجة الحرارة

مقعد مزود بتهوية للمشغل

مجموعة نقل الحركة

مجموعة نقل حركة 33R51 مع جنوط قياسية

المحرك Cat 3512E: إدارة حرارية تلقائية لسائل عادم الديزل DEF والمحرك (إن وجد)؛ إدارة تلقائية للتباطؤ مع الجهد المنخفض؛ منظف هواء مع منظف أولي (اثنان)؛ شاحن توربيني (أربعة) مع مبرد لاحق هواء إلى هواء؛ نظام وقود بحواقن وحدة إلكترونية ميكانيكية (MEUI™-A)؛ حماية بادئ الحركة التلقائي؛ مساعد بدء تشغيل تلقائي بالأثير

نظام فرملة هيدروليكي: التحكم التلقائي في المثبط (ARC)، قابل للضبط وتلقائي؛ موتور تحرير الفرامل (الجر)؛ الحماية من زيادة سرعة المحرك؛ مواد قرص الفرامل طويلة العمر؛ إستراتيجية منع التراجع/مساعد بدء السير على المرتفعات؛ قرص متعدد مبرد بالزيت (أمامي وخلفي)؛ الخدمة، التثبيط، الانتظار، الثانوية: فرملة انتظار متكاملة مع آلية اختيار للتروس

ناقل الحركة: ناقل حركة أوتوماتيكي سداسي السرعات مع تحكم إلكتروني في ضغط القابض (ECPC)؛ إستراتيجية التحكم الإلكتروني المتقدم في الإنتاجية (APECS)؛ محايد عكسي عند رفع الجسم لأعلى؛ مثبط تبديل عند رفع الجسم لأعلى؛ مانع التبديل إلى ترس أدنى/الرجوع للخلف؛ إدارة تبديل الاتجاه، نظام التحكم في الجر المحسن؛ أعلى ترس قابل للبرمجة؛ مستشعر مستوى الزيت؛ مانع التحرك بالقصور الذاتي في الوضع المحايد؛ مفتاح بدء التشغيل في الوضع المحايد، محول عزم الدوران القفلي؛ التزييت / الفلترة المستمر للمحور الخلفي

معدات أخرى

التوصيل الإضافي السريع من أجل التفريغ "المترافق"

اتصال إضافي "إيقاف تشغيل يحدده المستخدم"

التوصيل الإضافي السريع للتوجيه (الجر)

دليل التشغيل والصيانة الإلكتروني eOMM

نظام تعبئة سريعة للوقود وتعبئة سائل عادم الديزل DEF عن بُعد

وقاءات للمكونات الدوارة

مساعد بدء السير على المرتفعات

الفلاتر الهيدروليكية، 1000 ساعة

برنامج التحديث السريع واستكشاف الأعطال وإصلاحها عن بُعد

التوجيه الثانوي (تلقائي)

نقاط الربط

خطافات جر (أمامية) ومسمار جر(خلفي)

عدسات زجاجية لرؤية الزيوت الهيدروليكية

تتيح منافذ S•O•S℠

نظام إدارة المعلومات الحيوية (VIMS)

المنتجات التقنية من Cat

الأمن السيبراني

نظام متكامل لاكتشاف الأجسام مع شاشة تعمل باللمس

نظام مراقبة الحمولة الصافية للإطارات 2 (TPMS 2)

نظام Product Link™ Elite

785 المعدات الاختيارية

طباعة

كهربي

مصابيح العمل الخلفية الإضافية، (واحد) الجانب الأيسر

شاشة عرض الحمولة الصافية الرقمية

نظام إضاءة LED: مجموعة إضاءة إضافية، نظام VIMS إضافي، جسم خلفي، مقعد وفرملة انتظار

آلة تنبيه للورشة

أجسام الشاحنات

جسم MSD II: 100 م3 (131 ياردة3)

جسم مزدوج المنحدرات: 78 م3 (102 ياردة)

جدار جانبي محدد للجسم وامتدادات خلفية

مجموعات بطانات الجسم القابلة للتخصيص

عادم حرارة الهيكل

طاردات الصخور

مجموعة إضاءة الجسم الخلفي: إشارات اتجاهية، مصابيح إيقاف/خلفية

السوائل

سائل التبريد طويل العمر حتى — 50 درجة مئوية (— 58 درجة فهرنهايت)

بيئة المشغل

إيقاف الطوارئ

الكابينة الفاخرة: نظام فلترة الكابينة المتقدم؛ ممر ضيق ودرابزين للوصول للكابينة بالخلف؛ مقعد أمامي مزود بتدفئة وتبريد وتهوية؛ نافذة يمنى كهربائية؛ مقعد مُرافق بتعليق؛ درج تخزين

مجموعة نقل الحركة

بادئ حركة كهربائي – لا هوائي مزود ببطاريات 93 أمبير الساعة (أربع)، آلة تنبيه كهربائية ونظام تزييت تلقائي

نظام الفرامل الهيدروليكي: تحكم أرضي متقدم مع نظام الفرامل المانعة للانغلاق (ABS) ونظام التحكم الديناميكي في الثبات (DSC)

وحدة إدارة مروحة متغيرة السرعة

ناقل الحركة: نظام التزييت المسبق للمحرك؛ التزييت/الفلترة المستمرة للمحور الخلفي مع المبرد

بادئ حركة هوائي توربيني خزان الهواء وآلة التنبيه الهوائية ونظام التزييت الأوتوماتيكي

معدات أخرى

خزان وقود 2560 لتر (676 جالون) (بخلاف المستوى 4)

عادم حرارة الهيكل

الجر من المصدم – طقم مسمار مركزي

بدء التشغيل في الطقس البارد (سخان المجموعة)

راديو Ar – Minestar™ للاتصالات

مطفأة حريق، محمولة

وقاءات خماسية القطع لعلبة المرافق

مسخن وقود، فاصل الوقود والمياه

وقاء لحماية خزان الوقود من الأوحال

مقياس، مؤشر تآكل الفرامل

مركز خدمة للسوائل يمكن الوصول من مستوى سطح الأرض، الزيت الهيدروليكي وسائل التبريد

عداد المسافة المحوري، كيلومترات

سلالم وصول كهربية

موزع للجنط

حواجز للعجلات

نظام Electronic Technician (ET) اللاسلكي

العمل في ظل أعلى مستوى للحماية

المنتجات التقنية من Cat

مثبت السرعة

كاميرا رؤية محيطية 360 درجة

وضع مزدوج للقمر الصناعي/الشبكة الخلوية 4G

حزمة إمكانيات التوصيل (تشمل: معرف المشغل اللاسلكي، ميدالية مفاتيح بتقنية bluetooth لبدء التشغيل)

إمكانية تركيب نظام أمان السائق (DSS) 4.0

نظام Minestar GPS

مجموعة اتصالات عبر نظام Minestar (تقوم بتمكين: Minestar Fleet، وAux، وتتبع الشاحنة)

نظام تجديد الزيت (ORS) (بخلاف المستوى 4)

التحكم في تحليل الطريق (RAC)

التكنولوجيا والخدمات المتوافقة

الاستفادة من البيانات والمبادئ الأمنية المتصلة لشركة Caterpillar لتحسين الكفاءات، وزيادة الإنتاجية، وجعل أعمالك أكثر ربحية.

أسطول الماكينات

الحالة

تقنية Command

نظام Cat Fleet for Surface

نظام Cat® MineStar Fleet هو أفضل مصدر منفرد لمعلومات إدارة أسطول الماكينات. نظام متكامل لمراقبة أسطول الماكينات وإدارته، ويمكن استخدامه مع أي ماكينة أو نظام لقياس كل جانب من جوانب عملية التشغيل وإدارته وتعظيم الفائدة منه، بغض النظر عن حجمه أو نوعه. يوفر نظام Fleet متابعة في الوقت الفعلي لمدة الدورة، والحمولة الصافية، وغيرها من معاملات التشغيل الرئيسية. وهو يراقب مواقع الماكينات وحركة المواد ويصدر تنبيهات في حالة الانحراف عن المسار لضمان نقل المواد إلى الموقع الصحيح.

استكشاف التكنولوجيا

1 - 8 من 9 Items العناصر

السابق التالي

نظام Cat® MineStar Fleet هو أفضل مصدر منفرد لمعلومات إدارة أسطول الماكينات. نظام متكامل لمراقبة أسطول الماكينات وإدارته، ويمكن استخدامه مع أي ماكينة أو نظام لقياس كل جانب من جوانب عملية التشغيل وإدارته وتعظيم الفائدة منه، بغض النظر عن حجمه أو نوعه. يوفر نظام Fleet متابعة في الوقت الفعلي لمدة الدورة، والحمولة الصافية، وغيرها من معاملات التشغيل الرئيسية. وهو يراقب مواقع الماكينات وحركة المواد ويصدر تنبيهات في حالة الانحراف عن المسار لضمان نقل المواد إلى الموقع الصحيح.

استكشاف التكنولوجيا

Cat Health

من خلال المراقبة المنتظمة لحالة الماكينة، يمكن للمناجم أن تُطبِّق نهجًا أكثر استباقية للصيانة والإصلاح. وتُعدُّ بيانات حالة المعدات عنصرًا رئيسيًا يُسهم في هذا النهج. وتساعد البيانات المناجم في اكتشاف مشاكل المعدات مبكرًا قبل تعطّلها.

إنّ الوصول إلى البيانات الصحيحة في الوقت المناسب أمر بالغ الأهمية لتحسين الذكاء التشغيلي والتحليل التنبؤي لحالة الماكينة. ويُساعدك نظام Cat® MineStar™ Health في ذلك من خلال توصيلك بماكيناتك وتزويدك بتلك المعلومات المهمة. تتكون مجموعة MineStar Health من أدوات تمكين الاتصال التي تقوم بجمع بيانات المعدات وتحويلها ونقلها؛ ومن تطبيقات تعرض بيانات المعدات رسوميًا وتُحلِّلها وتُبلغ عن حالتها.

استكشاف التكنولوجيا

1 - 8 من 9 Items العناصر

السابق التالي

من خلال المراقبة المنتظمة لحالة الماكينة، يمكن للمناجم أن تُطبِّق نهجًا أكثر استباقية للصيانة والإصلاح. وتُعدُّ بيانات حالة المعدات عنصرًا رئيسيًا يُسهم في هذا النهج. وتساعد البيانات المناجم في اكتشاف مشاكل المعدات مبكرًا قبل تعطّلها.

إنّ الوصول إلى البيانات الصحيحة في الوقت المناسب أمر بالغ الأهمية لتحسين الذكاء التشغيلي والتحليل التنبؤي لحالة الماكينة. ويُساعدك نظام Cat® MineStar™ Health في ذلك من خلال توصيلك بماكيناتك وتزويدك بتلك المعلومات المهمة. تتكون مجموعة MineStar Health من أدوات تمكين الاتصال التي تقوم بجمع بيانات المعدات وتحويلها ونقلها؛ ومن تطبيقات تعرض بيانات المعدات رسوميًا وتُحلِّلها وتُبلغ عن حالتها.

استكشاف التكنولوجيا

نظام Cat Command for Hauling

يستفيد نظام Cat® MineStar™ Command for hauling من أكثر التقنيات المتاحة تطورًا لتقديم الجيل التالي من حل النقل — حل يعزز السلامة والإنتاجية والتوافر في مواقع المناجم المزدحمة، خصوصًا المواقع الموجودة في الأماكن الصعبة أو النائية. يوفر نظام Command التشغيل المتكامل تمامًا لأنظمة التعدين ذاتية القيادة، وهو ما يتيح لها النقل بشكل أكثر كفاءة من خلال التشغيل شبه المستمر ونقل كميات أكبر بعدد أقل من الأشخاص في الموقع. تعمل الشاحنات ذاتية القيادة بأمان حول المعدات الأخرى والمركبات الخفيفة والأفراد. تستجيب الشاحنات التي تعمل بنظام Command للنداءات بشأن المجراف وتنتقل إلى الموضع المحدد وتنقل المواد إلى نقاط التفريغ، بل تبلغ أيضًا عن الحاجة إلى الصيانة — كل ذلك بدون وجود مشغل على متنها.

استكشاف التكنولوجيا

1 - 8 من 9 Items العناصر

السابق التالي

يستفيد نظام Cat® MineStar™ Command for hauling من أكثر التقنيات المتاحة تطورًا لتقديم الجيل التالي من حل النقل — حل يعزز السلامة والإنتاجية والتوافر في مواقع المناجم المزدحمة، خصوصًا المواقع الموجودة في الأماكن الصعبة أو النائية. يوفر نظام Command التشغيل المتكامل تمامًا لأنظمة التعدين ذاتية القيادة، وهو ما يتيح لها النقل بشكل أكثر كفاءة من خلال التشغيل شبه المستمر ونقل كميات أكبر بعدد أقل من الأشخاص في الموقع. تعمل الشاحنات ذاتية القيادة بأمان حول المعدات الأخرى والمركبات الخفيفة والأفراد. تستجيب الشاحنات التي تعمل بنظام Command للنداءات بشأن المجراف وتنتقل إلى الموضع المحدد وتنقل المواد إلى نقاط التفريغ، بل تبلغ أيضًا عن الحاجة إلى الصيانة — كل ذلك بدون وجود مشغل على متنها.

استكشاف التكنولوجيا

الكتيبات الترويجية للمنتجات وغير ذلك الكثير جاهزة للتنزيل!

تتوفر كتيبات منتجات Caterpillar وغيرها من المستندات المعلوماتية لأعمالك المتزايدة.

معرض الوسائط

الصور

فيديوهات

منظر بزاوية 360 درجة

شاحنة التعدين 785

طرح الموديل 785

شهادة ماريو من شركة Cemex بشأن الموديل 785

نظام CAT MINESTAR TERRAIN

نظام CAT MINESTAR DETECT

شهادة ماريو من شركة Cemex بشأن الموديل 785

انظر كيف يقارن 785 بالمنتجات التي تتم مقارنتها بشكل متكرر.

شاحنات الطرق الوعرة

مختار

785

الحمولة الصافية الاسمية المقدرة (الإطارات 36.00R51): 157 ton (US); 142 t
إجمالي وزن الماكينة المقدر (إطارات 36.00R51): 564000 رطل; 255826 كجم
إجمالي القدرة - SAE J1995: 1600 حصان; 1193 كيلووات

شاحنات الطرق الوعرة

785D

الحمولة الصافية الاسمية المقدرة: 155 ton (US); 141 t
إجمالي وزن الماكينة المقدر: 550000 رطل; 249476 كجم
إجمالي القدرة - SAE J1995: 1450 حصان; 1082 كيلووات

عرض التفاصيل

شاحنات الطرق الوعرة

789

الحمولة الصافية الاسمية المقدرة: 213 ton (US); 193 t
إجمالي وزن الماكينة المقدر: 715000 رطل; 324318 كجم
إجمالي القدرة - SAE J1995:2014: 2100 حصان; 1566 كيلووات

عرض التفاصيل

استخدم أداة المقارنة لمقارنة المواصفات التفصيلية لموديلات Cat وموديلات الماركات المنافسة.

مقارنة كل الموديلات

البحث عن وكيل

شاحنات التعدين 785

عرض عام

ماكينة تساهم في تغيير المعايير في مجال المناجم

الفوائد

تقليل الوقود بنسبة تصل إلى 5% في مدد الدورات

مساحة أكبر للمشغل بنسبة 34%

استهلاك وقود أقل بنسبة تصل إلى 9%

نظرة سريعة على الخصائص

مواصفات المنتج لـ 785

المحرك

الأوزان - تقريبية

توزيعات الأوزان - تقريبية

مجموعات الإدارة النهائية

ناقل الحركة

الإطارات

نظام الفرامل

رافعات الجسم

تعليق

سعات إعادة التعبئة للخدمة

الكابينة

التوجيه

الأبعاد (جميع الأبعاد تقريبية. جسم MSD II، إطارات 33R51، ماكينة بدون حمولة.)

السعة - MSD II - عامل الملء 100%

785 المعدات القياسية

كهربي

السوائل

بيئة المشغل

مجموعة نقل الحركة

معدات أخرى

المنتجات التقنية من Cat

785 المعدات الاختيارية

كهربي

أجسام الشاحنات

السوائل

بيئة المشغل

مجموعة نقل الحركة

معدات أخرى

المنتجات التقنية من Cat

مواصفات المنتج لـ 785

المحرك

الأوزان - تقريبية

توزيعات الأوزان - تقريبية

مجموعات الإدارة النهائية

ناقل الحركة

الإطارات

نظام الفرامل

رافعات الجسم

تعليق

سعات إعادة التعبئة للخدمة

الكابينة

التوجيه

الأبعاد (جميع الأبعاد تقريبية. جسم MSD II، إطارات 33R51، ماكينة بدون حمولة.)

السعة - MSD II - عامل الملء 100%

785 المعدات القياسية

كهربي

السوائل

بيئة المشغل

مجموعة نقل الحركة

معدات أخرى

المنتجات التقنية من Cat

785 المعدات الاختيارية

كهربي

أجسام الشاحنات

السوائل

بيئة المشغل

مجموعة نقل الحركة

معدات أخرى

المنتجات التقنية من Cat

التكنولوجيا والخدمات المتوافقة

نظام Cat Fleet for Surface

Cat Health

نظام Cat Command for Hauling

assignment الكتيبات الترويجية للمنتجات وغير ذلك الكثير جاهزة للتنزيل!

معرض الوسائط

الصور

فيديوهات

منظر بزاوية 360 درجة

المنتجات ذات الصلة

الأجسام - الشاحنات

الكتيبات الترويجية للمنتجات وغير ذلك الكثير جاهزة للتنزيل!
