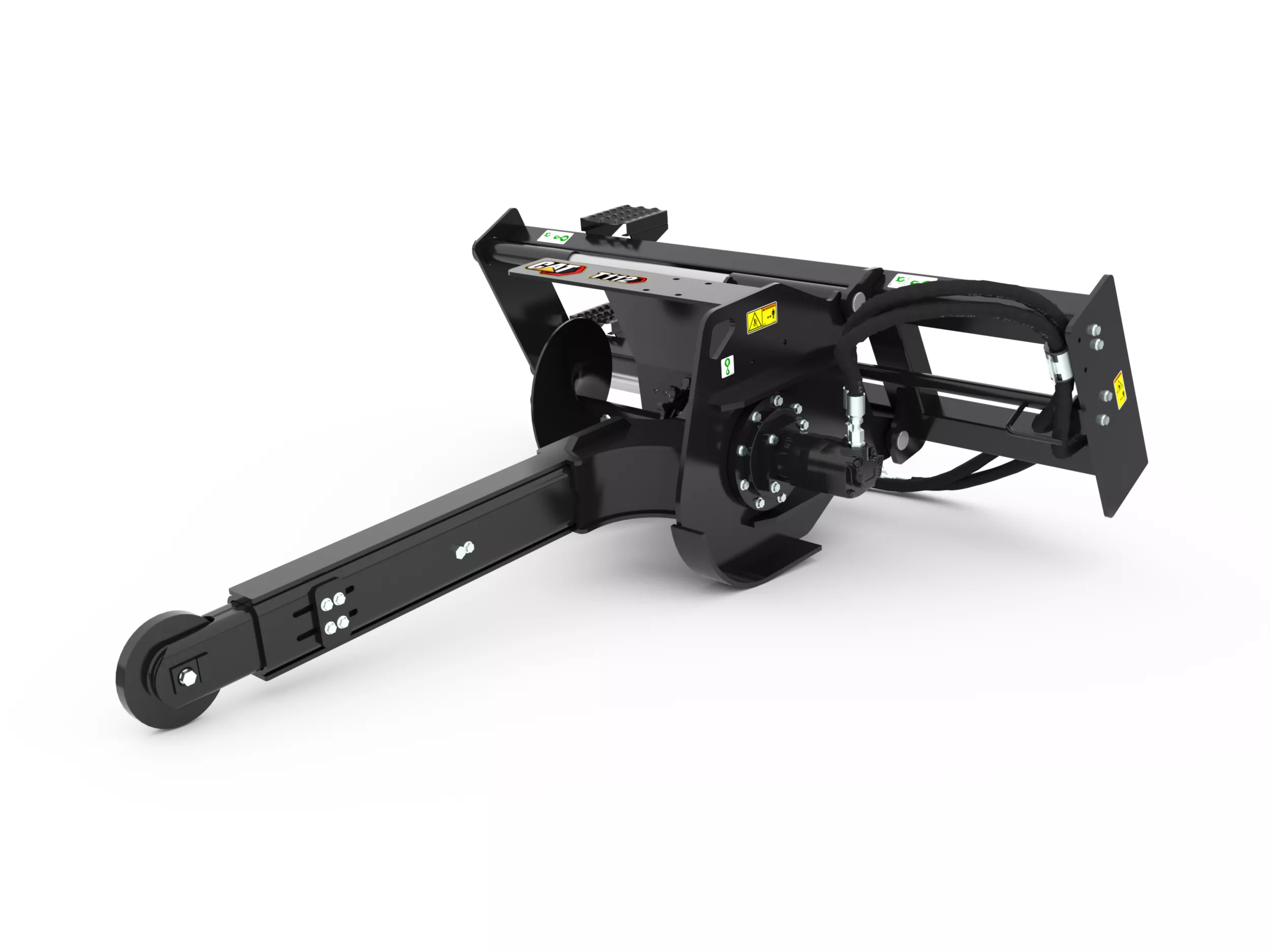

T9B – Manuelle Seitenverschiebung

< Zurück

Finanzierung und Versicherung
Mehr erfahren
Produktdownloads ansehen
 Ja, ich möchte Marketinginformationen (wie z. B. E-Mails) von Caterpillar Inc. und seinen weltweiten verbundenen Unternehmen und Tochterunternehmen sowie dem Caterpillar-Händlernetzwerk erhalten. Ungeachtet dessen, ob Sie sich für den Erhalt von Marketinginformationen entscheiden oder nicht, erhalten Sie weiterhin Benachrichtigungen zu Services und Kontotransaktionen.

Überblick

Zum Ziehen schmaler, gerader Gräben für Strom-, Telefon- und Rundfunkkabel sowie für Wasser- und Gasrohre.

Maßeinheiten:
Länge des Standardauslegers 48.0 in 1219.0 mm Less
Bohrspitzenbefestigung Standarddurchfluss Standarddurchfluss Less
Gesamtlänge 106.5 in 2705.0 mm Less
Gesamthöhe 30.9 in 786.0 mm Less
Hydraulikstrombereich 42 – 86 l/min (11 – 23 US-Gall./min) 42 – 86 l/min (11 – 23 US-Gall./min) Less
Hydr. Druckbereich 145 - 235 bar (2100 - 3400 psi) 145 - 235 bar (2100 - 3400 psi) Less
Effektives Schluckvermögen 24.0 in³ 393.9 cm³ Less
Drehmoment Antriebswelle bei max. Druck 1068.0 lb/ft 1447.0 N·m Less
Antriebswellendrehzahl bei maximalem Strom 203/min 203/min Less
Seitenverschiebung 22.0 in 559.0 mm Less
Max. Schneckenabstand 21.0 in 534.0 mm Less
Abstand Aushubschnecke 18.0 in 457.0 mm Less
Kettenzug bei max. Druck 2661.0 lb 1207.0 kg Less
Kettengeschwindigkeit bei max. Volumenstrom 508.5 ft/min 155.0 m/min Less
Angebotene Fräsbreiten 152, 203, 254, 305 mm (6, 8, 10, 12"") 152, 203, 254, 305 mm (6, 8, 10, 12"") Less

Gesamtbreite

Gesamtbreite 74.8 in 1901.0 mm Less

-NA-

Fassungsvermögen, gehäuft 973.0 lb 441.3 kg Less

Fahrantrieb

Das Direktantriebssystem weist einen drehzahlveränderlichen, bidirektionalen Zahnringmotor auf, der für optimale Kettenzugkraft und höchstes Drehmoment und damit für höchste Grabenaushubleistung sorgt.

Robuste Kette

Die serienmäßige, hochfeste Doppelkette sorgt dank Spielfreiheit dafür, dass die Zähne für den Schneidbetrieb im idealen Winkel stehen, und verlängert die Nutzungsdauer der Zähne.

Gehärtete Zähne

Die hochverschleißfesten Wolfram-Hartmetallzähne erreichen lange Standzeiten in verschiedensten Bodenarten.

Seitenverschiebung

Mit der hydraulischen oder manuellen Seitenverschiebung kann die Maschine auch in der Nähe von Gebäuden oder Hindernissen flexibel arbeiten.

Auswahl bei Ketten und Schnittbreiten

Für spezielle Bodenbeschaffenheiten, Grabanforderungen und Grabenbreiten werden verschiedene Kettentypen und Grabbreiten angeboten.
