Pás-carregadeiras de Carregadeira de Mineração (LHD, Load Haul Dump) Subterrânea R1700 XE (Bateria-Elétrica)

Consulte o Preço Encontrar Revendedor

Especificações-chave

Potência Nominal - Pico: 335 hp; 250 kW

Capacidades da Caçamba: 5,7-7,5 m³ (7,5-9,8 yd³); 5,7-7,5 m³ (7,5-9,8 yd³)

Capacidade de Carga Útil Nominal: 33069 lb; 15000 kg

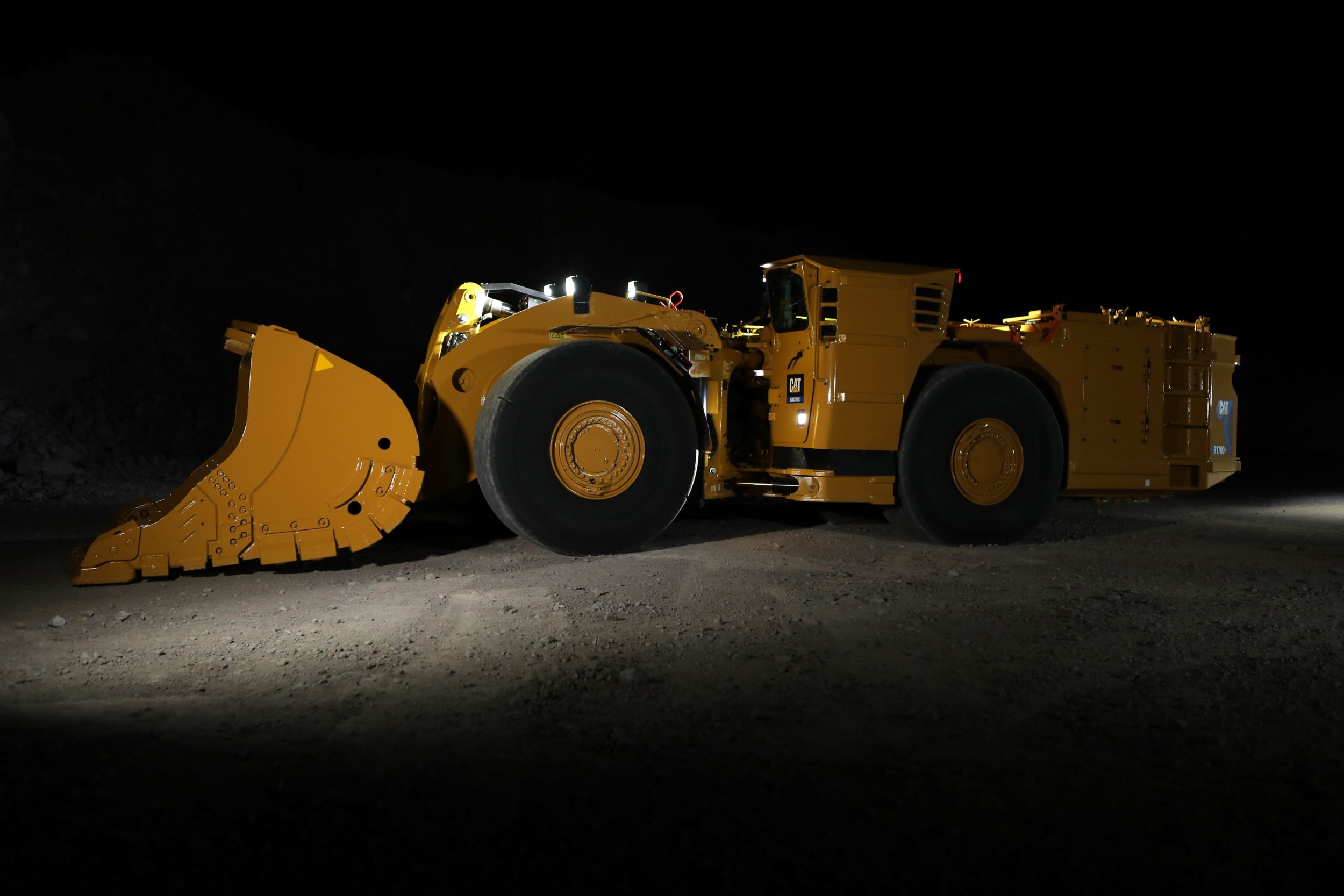

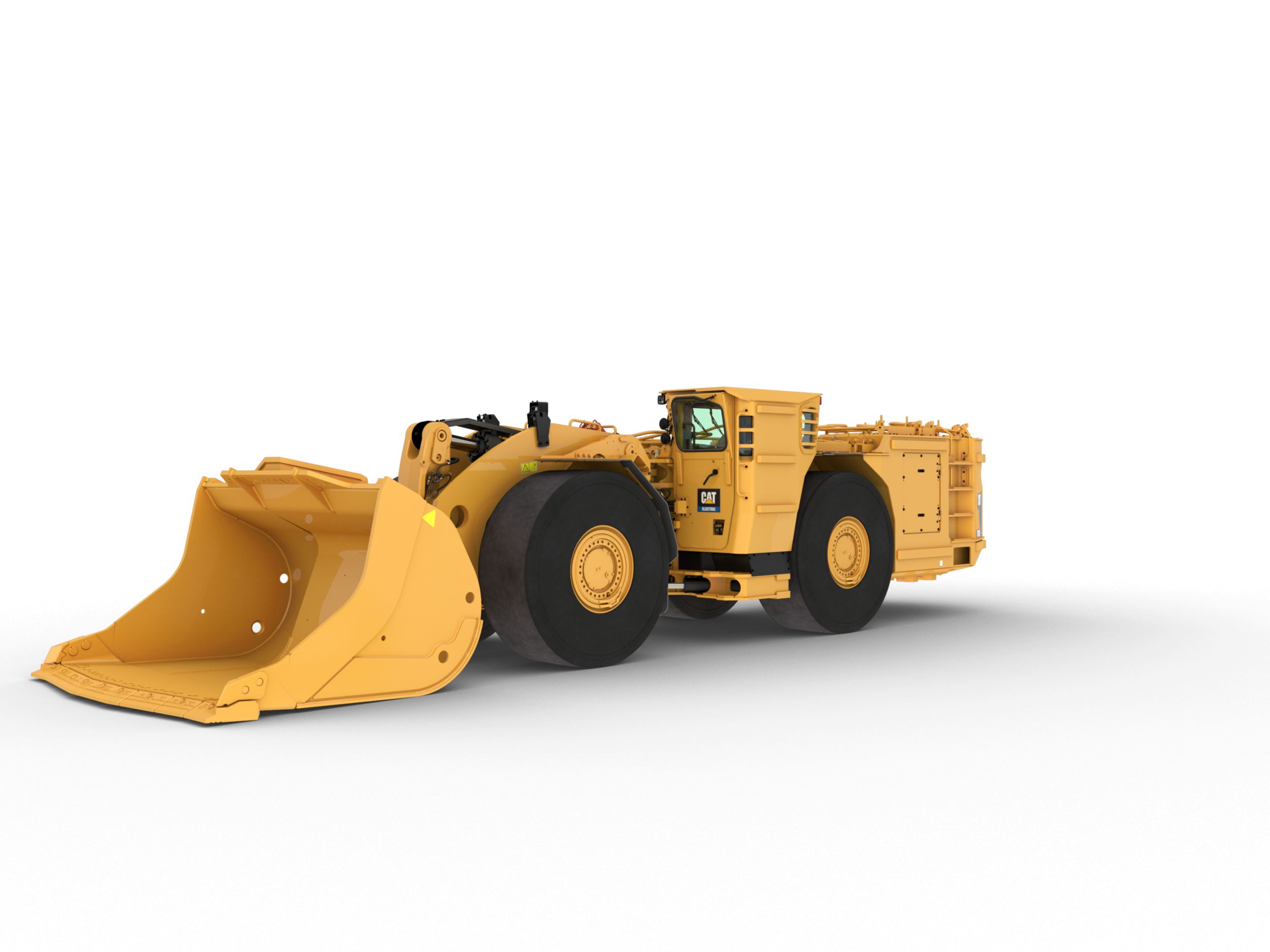

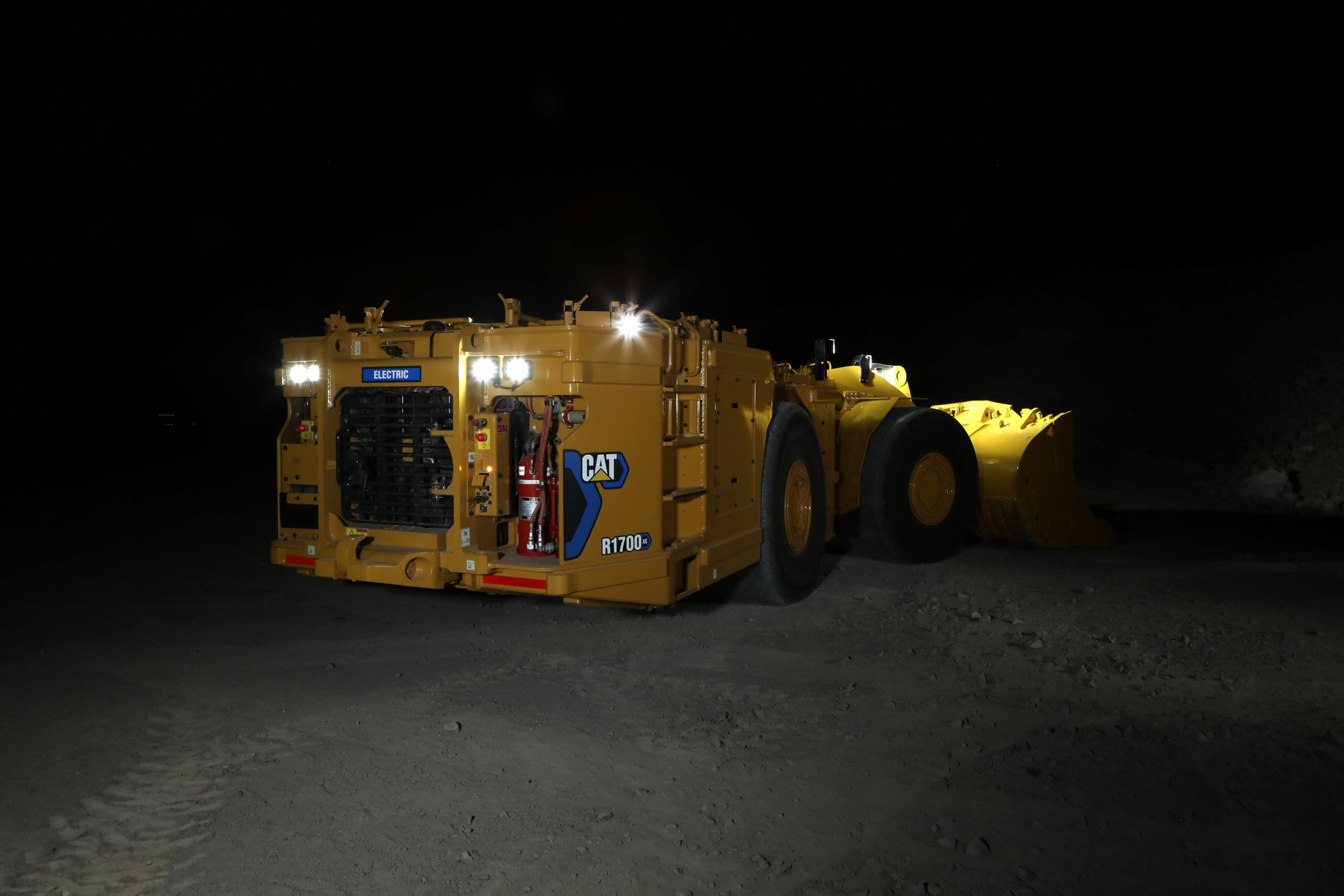

R1700 XE (Bateria-Elétrica)
Alterar Modelo

Visão Geral

Produtividade Superior. Zero Emissões do Escape.

E se você pudesse ter a carga útil líder da categoria e a produtividade superior da carregadeira subterrânea Cat^® R1700 comprovada sem o calor do motor ou as emissões do escape? Você pode. Apresentamos a pá-carregadeira de alta produtividade, com zero emissão do escape e com bateria elétrica LHD R1700 XE, a única bateria integrada do setor. Ela carrega rapidamente, em menos de 20 minutos, quando emparelhada com dois dos carregadores Cat MEC500 duráveis e móveis. Isso fornece uma alternativa à infraestrutura cara da estação de carregamento estático, bem como à necessidade de baterias adicionais, manuseio e troca de baterias. A máquina também possui o recurso Escavação Automática para carregamento otimizado e vem preparada de fábrica para operação autônoma. Além disso, ela oferece um desempenho poderoso, tempo de atividade máximo e os baixos custos de operação que você exige.

Vantagens

Energia Elétrica da Bateria

Com Propulsão 100% Elétrica a Bateria, zero emissões do escape e geração de calor significativamente menor

Prioridade de Produção

Graças à carga útil de 15 toneladas métricas, ao desempenho compatível com R1700 e à carga otimizada com função Escavação Automática

Carga Rápida de Bordo

Baterias que ficam na máquina, além de carregar totalmente em menos de 20 minutos usando os carregadores duplos Cat MEC500

Recursos em um Instante

Exibição 1-6 de 10

SEGURANÇA

Melhorias na visibilidade, com cobertura de iluminação e câmera, incluindo câmera retrovisora opcional com visor colorido e luzes de LED padronizadas que iluminam a parte dianteira e traseira.
Preparado de fábrica para combate a incêndios, área dedicada para recipientes e vários pontos de ativação de combate a incêndios, inclusive dentro da cabine.
Acesso e saída aprimorados com piso antiderrapante em todas as superfícies de do passadiço, sistema de corrimão redesenhado recentemente com cobertura total e duas saídas de emergência.
Sistema de Presença do Operador que protege a máquina e o operador contra movimentos descontrolados da máquina, com sensor de porta e neutralização do sistema hidráulico.
Manutenção mais segura com pontos de bloqueio/identificação integrados, pinos de articulação frontal para travar os braços de levantamento no lugar e ganchos de reboque aparafusados.

CONFORTO E CONTROLE DO OPERADOR

Cabine totalmente reprojetada com mais espaço, com o operador sentado em uma posição mais baixa para melhorar a qualidade da viagem e espaço para a cabeça; acolchoado ajustável para os joelhos do operador e espaço adicional para os pés durante a operação do pedal.
Controle de temperatura padrão com opção pressurizada e fechada; cobertura HVAC (Heating, Ventilation, and Air Conditioning, Aquecimento, Ventilação e Ar-condicionado) totalmente nova com melhor fluxo de ar, cobertura de descongelamento mais ampla e níveis de ruído reduzidos.
Ergonomia aprimorada em todos os controles, controles de joystick fáceis de usar e uma cabine montada com isolação para reduzir a transferência de vibração para o operador.
Janelas de painel duplo opcionais que reduzem o ruído e melhoram o controle de temperatura em condições ambientais extremas
Recursos de construção de confiança, como controle de velocidade continuamente variável e engrenagens virtuais implementadas para capacidade de controle da máquina; controles de retardamento automáticos para manter a velocidade nas rampas; recurso antirrecuo; mudança de direção mais suave, sem cargas de impacto no trem de força ou no sistema propulsor e gerenciamento de velocidade programável, que melhora a eficiência do operador e reduz a fadiga.

PRODUTIVIDADE E DESEMPENHO

Aumento de capacidade de 20% em relação aos modelos anteriores, tornando a R1700 XE uma verdadeira pá-carregadeira de 15 toneladas métricas (16,5 toneladas) para aplicações de carga e transporte e carregamento de caminhões.
Tempos de despejo rápidos - 13,2 segundos para levantar, despejar e abaixar - combinados com uma velocidade máxima de 18 km/h (11 mph) e um novo sistema de controle de tração para tempos de ciclo reduzidos, mais movimentação de material e menor custo por tonelada.
Excelente equilíbrio da máquina e novo sistema de frenagem eletro-hidráulico que ajuda nos ciclos de carga e transporte.
Sistema hidráulico avançado que oferece 65% mais força de levantamento do que as versões anteriores e 24.190 kg de levantamento e inclinação.
Recursos que proporcionam excelente capacidade de resposta, como a Escavação Automática, que automatiza o carregamento da caçamba; e sistema de direção controlado pelo piloto para proporcionar uma sensação mais aguçada em espaços apertados.

SISTEMA DE ACIONAMENTO ELÉTRICO E BATERIA

Sistema de acionamento elétrico de relutância alternada (SR, switched reluctance) comprovado, projetado, integrado, validado e com suporte fornecido pela Caterpillar para confiabilidade, facilidade de arrefecimento e alto desempenho.
Sistema de bateria comprovado e durável para carregamento rápido e alto rendimento, com sistema de arrefecimento projetado pela Caterpillar que maximiza o desempenho e a vida útil da bateria.
Segurança elétrica integrada em todos os níveis do sistema de bateria, com várias camadas de redundância e testes de acordo com os padrões globais.
Primeira bateria integrada do setor, que maximiza o tempo de execução disponível e fornece uma alternativa à infraestrutura cara da estação de carregamento estático, bem como à necessidade de baterias adicionais, manuseio e troca de baterias.
Pode ser totalmente carregada em 30 minutos ou em 20 minutos usando dois Carregadores de Equipamentos Móveis Cat MEC500.

CARREGADOR DE EQUIPAMENTOS MÓVEIS

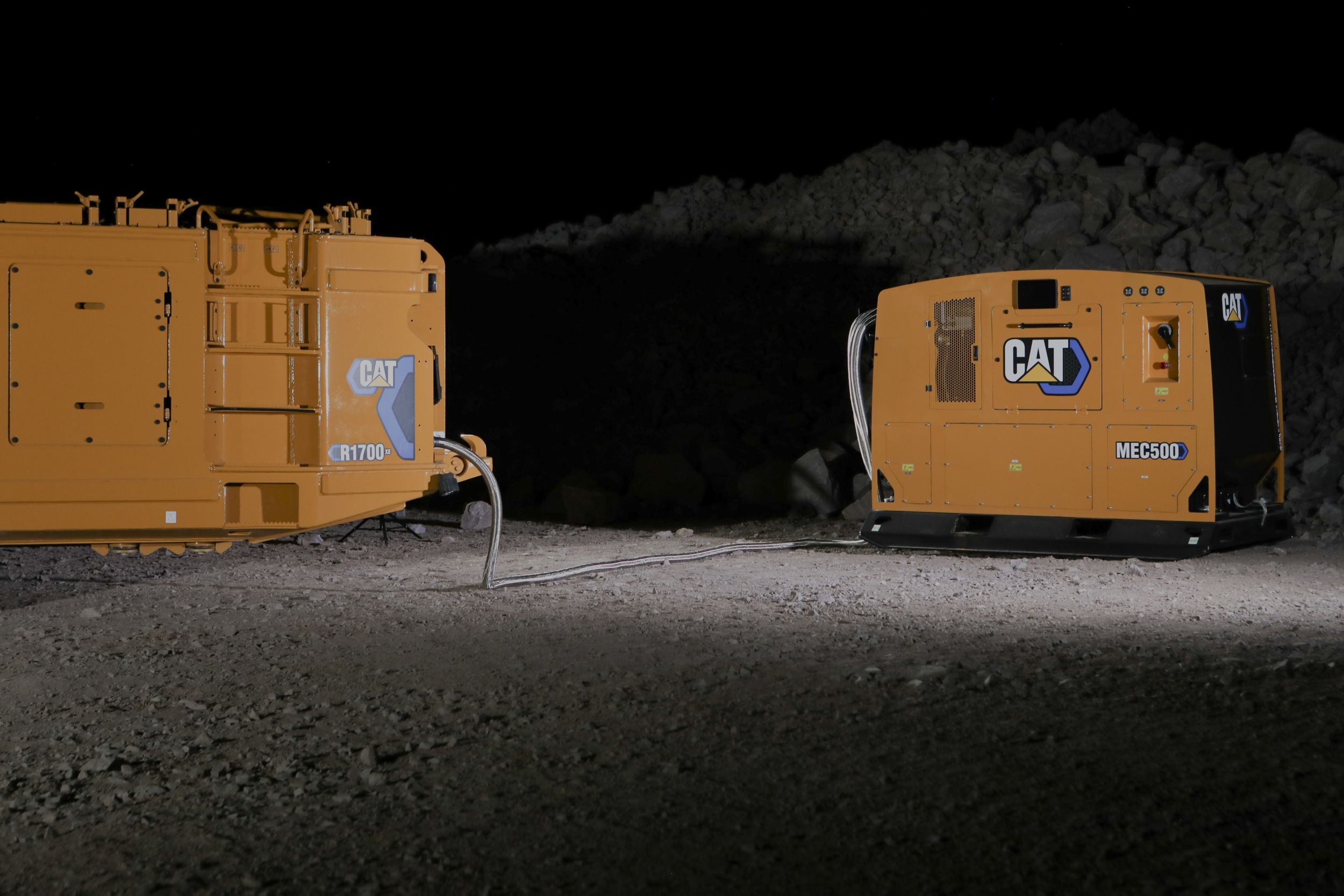

O primeiro Carregador autônomo de Equipamento Móvel Cat MEC500 do setor que pode ser rebocado, arrastado ou levantado por empilhadeira, eliminando a necessidade de infraestrutura de carregamento estático cara.
Carrega rapidamente, com alta saída de energia (300 a 1.000 volts) e a capacidade de ser usado sozinho ou em tandem para carregamento otimizado; aumenta a tensão para acomodar tensões de entrada variáveis e oferece uma corrente de saída ajustável que pode ser usada para diminuir a carga.
Conecta-se onde quer que haja energia da mina, e duas unidades podem ser carregadas em paralelo com um único transformador.
Equipado com diversos protocolos de segurança com monitoramento de falha de aterramento, regulando e protegendo continuamente durante o processo de carregamento.
Projetado para condições desafiadoras, com proteção contra queda de rochas, classificado para água e poeira, componentes principais montados contra vibração e atividade sísmica; e vedado contra umidade com ar-condicionado vedado.

CAÇAMBAS E GET

Projeto de caçamba recém-patenteado que oferece gerenciamento de percurso de carga para uma maior vida útil, ângulo do bocal aumentado para carregamento mais fácil de rocha, cobertura de pneu aprimorada para limpeza e proteção de pneus, resistência adicional para corresponder à força de desagregação aprimorada e rigidez adicional ao tubo de torque interno para rigidez de torção.
Cinco opções de caçambas, incluindo quatro basculantes e uma opção aparafusada — todas projetadas e fabricadas para corresponder às suas capacidades de desempenho.
Ferramentas de penetração no solo (GET, Ground Engaging Tools) soldadas, aparafusadas ou sem martelo para atender às necessidades específicas do local e se adequar à estratégia de manutenção do local.
GET de Meia-flecha Aparafusada (BOHA, Bolt-On Half Arrow) para bordas de caçamba que oferece mais material de desgaste do que a GET soldada padrão e apresenta um design aparafusado que permite remoção e substituição rápidas e fáceis.
Novo sistema de Defletores de Lábio Durilock que apresenta instalação sem martelo e retenção livre de manutenção da GET, com três estilos de defletores intercambiáveis para atender a aplicações específicas.

FACILIDADE DE MANUTENÇÃO

ECMs (Electronic Control Modules, Módulos de Controle Eletrônico) localizados em uma única caixa arrefecida a ar e selada, localizada na plataforma de serviço da máquina.
Engate reprojetado com roteamentos hidráulicos simplificados e mais espaço para os técnicos trabalharem e limparem.
Componentes modulares que podem ser removidos da máquina e colocados de volta no lugar como uma única unidade, permitindo que a máquina volte a funcionar muito mais rapidamente.
Acesso de manutenção aprimorado, com protetor articulado do radiador e tarefas de manutenção principais e do filtro agrupadas em uma seção de manutenção centralizada com arrefecedores de óleo e baterias localizados logo abaixo.
Sistema de acionamento elétrico com menos peças móveis e intervalos de manutenção estendidos; conectores elétricos selados que bloqueiam poeira e umidade e aberturas de teste montadas remotamente adicionadas para teste e diagnóstico de falhas.

TECNOLOGIA

Preparado de fábrica para operação remota e pode ser equipado com o Cat® MineStar™ Command for Underground comprovado pelo setor, que oferece controle remoto de campo de visão, operação teleguiada, co-piloto, que requer apenas entrada direcional do operador, e operação totalmente autônoma.
O painel de alta resolução exibe 11 opções de idioma para acesso às informações do sistema em tempo real.
Monitoramento de integridade na cabine visível no visor digital e monitorado por meio do sistema Cat Product Link™ Elite (PLE), incluindo ofertas do MineStar Health integradas que permitem serviços de manutenção proativa e análise preditiva de equipamentos.
MineStar Fleet opcional para trabalhos subterrâneos que fornece visibilidade em tempo real do tempo de ciclo, da carga útil, da posição da máquina e de outros parâmetros operacionais importantes.
MineStar Detect opcional que usa um sistema de detecção de proximidade acoplado a uma rede revolucionária de comunicação e rastreamento para prevenir acidentes e rastrear pessoas e máquinas em tempo real.

SUSTENTABILIDADE

Energia elétrica da bateria, que produz zero emissões do escape, significativamente menos calor, menos vibração, ruído reduzido, proporcionando um melhor ambiente de trabalho.
Desenvolvimento e pesquisa contínuos sobre compatibilidade do motor com combustível diesel misturado com combustíveis de intensidade mais baixa de carbono, como biocombustíveis e combustíveis renováveis.
Programas Cat Rebuild e Cat Reman, que preservam as matérias-primas, conservam a energia e reduzem as emissões.
Adaptações e atualizações para máquinas mais antigas para incorporar melhorias de eficiência e reduções de emissões e mantê-las em produção por mais tempo para economizar energia e minimizar a necessidade de matérias-primas.

Melhorias na visibilidade, com cobertura de iluminação e câmera, incluindo câmera retrovisora opcional com visor colorido e luzes de LED padronizadas que iluminam a parte dianteira e traseira.
Preparado de fábrica para combate a incêndios, área dedicada para recipientes e vários pontos de ativação de combate a incêndios, inclusive dentro da cabine.
Acesso e saída aprimorados com piso antiderrapante em todas as superfícies de do passadiço, sistema de corrimão redesenhado recentemente com cobertura total e duas saídas de emergência.
Sistema de Presença do Operador que protege a máquina e o operador contra movimentos descontrolados da máquina, com sensor de porta e neutralização do sistema hidráulico.
Manutenção mais segura com pontos de bloqueio/identificação integrados, pinos de articulação frontal para travar os braços de levantamento no lugar e ganchos de reboque aparafusados.

Cabine totalmente reprojetada com mais espaço, com o operador sentado em uma posição mais baixa para melhorar a qualidade da viagem e espaço para a cabeça; acolchoado ajustável para os joelhos do operador e espaço adicional para os pés durante a operação do pedal.
Controle de temperatura padrão com opção pressurizada e fechada; cobertura HVAC (Heating, Ventilation, and Air Conditioning, Aquecimento, Ventilação e Ar-condicionado) totalmente nova com melhor fluxo de ar, cobertura de descongelamento mais ampla e níveis de ruído reduzidos.
Ergonomia aprimorada em todos os controles, controles de joystick fáceis de usar e uma cabine montada com isolação para reduzir a transferência de vibração para o operador.
Janelas de painel duplo opcionais que reduzem o ruído e melhoram o controle de temperatura em condições ambientais extremas
Recursos de construção de confiança, como controle de velocidade continuamente variável e engrenagens virtuais implementadas para capacidade de controle da máquina; controles de retardamento automáticos para manter a velocidade nas rampas; recurso antirrecuo; mudança de direção mais suave, sem cargas de impacto no trem de força ou no sistema propulsor e gerenciamento de velocidade programável, que melhora a eficiência do operador e reduz a fadiga.

Aumento de capacidade de 20% em relação aos modelos anteriores, tornando a R1700 XE uma verdadeira pá-carregadeira de 15 toneladas métricas (16,5 toneladas) para aplicações de carga e transporte e carregamento de caminhões.
Tempos de despejo rápidos - 13,2 segundos para levantar, despejar e abaixar - combinados com uma velocidade máxima de 18 km/h (11 mph) e um novo sistema de controle de tração para tempos de ciclo reduzidos, mais movimentação de material e menor custo por tonelada.
Excelente equilíbrio da máquina e novo sistema de frenagem eletro-hidráulico que ajuda nos ciclos de carga e transporte.
Sistema hidráulico avançado que oferece 65% mais força de levantamento do que as versões anteriores e 24.190 kg de levantamento e inclinação.
Recursos que proporcionam excelente capacidade de resposta, como a Escavação Automática, que automatiza o carregamento da caçamba; e sistema de direção controlado pelo piloto para proporcionar uma sensação mais aguçada em espaços apertados.

Sistema de acionamento elétrico de relutância alternada (SR, switched reluctance) comprovado, projetado, integrado, validado e com suporte fornecido pela Caterpillar para confiabilidade, facilidade de arrefecimento e alto desempenho.
Sistema de bateria comprovado e durável para carregamento rápido e alto rendimento, com sistema de arrefecimento projetado pela Caterpillar que maximiza o desempenho e a vida útil da bateria.
Segurança elétrica integrada em todos os níveis do sistema de bateria, com várias camadas de redundância e testes de acordo com os padrões globais.
Primeira bateria integrada do setor, que maximiza o tempo de execução disponível e fornece uma alternativa à infraestrutura cara da estação de carregamento estático, bem como à necessidade de baterias adicionais, manuseio e troca de baterias.
Pode ser totalmente carregada em 30 minutos ou em 20 minutos usando dois Carregadores de Equipamentos Móveis Cat MEC500.

O primeiro Carregador autônomo de Equipamento Móvel Cat MEC500 do setor que pode ser rebocado, arrastado ou levantado por empilhadeira, eliminando a necessidade de infraestrutura de carregamento estático cara.
Carrega rapidamente, com alta saída de energia (300 a 1.000 volts) e a capacidade de ser usado sozinho ou em tandem para carregamento otimizado; aumenta a tensão para acomodar tensões de entrada variáveis e oferece uma corrente de saída ajustável que pode ser usada para diminuir a carga.
Conecta-se onde quer que haja energia da mina, e duas unidades podem ser carregadas em paralelo com um único transformador.
Equipado com diversos protocolos de segurança com monitoramento de falha de aterramento, regulando e protegendo continuamente durante o processo de carregamento.
Projetado para condições desafiadoras, com proteção contra queda de rochas, classificado para água e poeira, componentes principais montados contra vibração e atividade sísmica; e vedado contra umidade com ar-condicionado vedado.

Projeto de caçamba recém-patenteado que oferece gerenciamento de percurso de carga para uma maior vida útil, ângulo do bocal aumentado para carregamento mais fácil de rocha, cobertura de pneu aprimorada para limpeza e proteção de pneus, resistência adicional para corresponder à força de desagregação aprimorada e rigidez adicional ao tubo de torque interno para rigidez de torção.
Cinco opções de caçambas, incluindo quatro basculantes e uma opção aparafusada — todas projetadas e fabricadas para corresponder às suas capacidades de desempenho.
Ferramentas de penetração no solo (GET, Ground Engaging Tools) soldadas, aparafusadas ou sem martelo para atender às necessidades específicas do local e se adequar à estratégia de manutenção do local.
GET de Meia-flecha Aparafusada (BOHA, Bolt-On Half Arrow) para bordas de caçamba que oferece mais material de desgaste do que a GET soldada padrão e apresenta um design aparafusado que permite remoção e substituição rápidas e fáceis.
Novo sistema de Defletores de Lábio Durilock que apresenta instalação sem martelo e retenção livre de manutenção da GET, com três estilos de defletores intercambiáveis para atender a aplicações específicas.

Seção de chassi dianteiro com design de quatro chapas que oferece uma nova fundição de suporte do eixo dianteiro totalmente integrada que absorve maior impacto, vibração e cargas do vagão que vêm com o aumento da capacidade e peso da máquina.
Aumentamos a espessura do alojamento do eixo para garantir proteção contra abrasão e resistência à corrosão.
Braços de levantamento visivelmente mais reforçados com espessura de aço adicional para garantir que as cargas extremas encontradas durante o carregamento e o deslocamento sejam dissipadas de maneira eficiente para prolongar a vida útil.
Chassi, trem de força, motor e componentes que são construídos para serem recondicionados.

ECMs (Electronic Control Modules, Módulos de Controle Eletrônico) localizados em uma única caixa arrefecida a ar e selada, localizada na plataforma de serviço da máquina.
Engate reprojetado com roteamentos hidráulicos simplificados e mais espaço para os técnicos trabalharem e limparem.
Componentes modulares que podem ser removidos da máquina e colocados de volta no lugar como uma única unidade, permitindo que a máquina volte a funcionar muito mais rapidamente.
Acesso de manutenção aprimorado, com protetor articulado do radiador e tarefas de manutenção principais e do filtro agrupadas em uma seção de manutenção centralizada com arrefecedores de óleo e baterias localizados logo abaixo.
Sistema de acionamento elétrico com menos peças móveis e intervalos de manutenção estendidos; conectores elétricos selados que bloqueiam poeira e umidade e aberturas de teste montadas remotamente adicionadas para teste e diagnóstico de falhas.

Preparado de fábrica para operação remota e pode ser equipado com o Cat® MineStar™ Command for Underground comprovado pelo setor, que oferece controle remoto de campo de visão, operação teleguiada, co-piloto, que requer apenas entrada direcional do operador, e operação totalmente autônoma.
O painel de alta resolução exibe 11 opções de idioma para acesso às informações do sistema em tempo real.
Monitoramento de integridade na cabine visível no visor digital e monitorado por meio do sistema Cat Product Link™ Elite (PLE), incluindo ofertas do MineStar Health integradas que permitem serviços de manutenção proativa e análise preditiva de equipamentos.
MineStar Fleet opcional para trabalhos subterrâneos que fornece visibilidade em tempo real do tempo de ciclo, da carga útil, da posição da máquina e de outros parâmetros operacionais importantes.
MineStar Detect opcional que usa um sistema de detecção de proximidade acoplado a uma rede revolucionária de comunicação e rastreamento para prevenir acidentes e rastrear pessoas e máquinas em tempo real.

Energia elétrica da bateria, que produz zero emissões do escape, significativamente menos calor, menos vibração, ruído reduzido, proporcionando um melhor ambiente de trabalho.
Desenvolvimento e pesquisa contínuos sobre compatibilidade do motor com combustível diesel misturado com combustíveis de intensidade mais baixa de carbono, como biocombustíveis e combustíveis renováveis.
Programas Cat Rebuild e Cat Reman, que preservam as matérias-primas, conservam a energia e reduzem as emissões.
Adaptações e atualizações para máquinas mais antigas para incorporar melhorias de eficiência e reduções de emissões e mantê-las em produção por mais tempo para economizar energia e minimizar a necessidade de matérias-primas.

Especificações Equipamento Padrão Equipamento Opcional

Especificações de Produto para R1700 XE (Bateria-Elétrica)

Motor de Tração

Potência Nominal - Pico	335 hp 250 kW
Potência Nominal - Nominal	295 hp 220 kW
Tipo de Motor	Relutância Comutada Relutância Comutada
Torque Nominal (pico, nominal = a 12 km/h [7,5 mph] e potência nominal)	3.200 N·m/660 N·m (2.360 lbf-pé/443 lbf-pé) 3.200 N·m/660 N·m (2.360 lbf-pé/443 lbf-pé)
Eficiência	95% 95%
Método de Arrefecimento	Líquido Líquido
Capacidade de Frenagem Regenerativa	Sim Sim
Intervalo de Serviço	12.000-13.000 horas 12.000-13.000 horas

Especificação de Operação

Capacidades da Caçamba	5,7-7,5 m³ (7,5-9,8 yd³) 5,7-7,5 m³ (7,5-9,8 yd³)
Capacidade de Carga Útil Nominal	33069 lb 15000 kg
Massa Operacional	107460 lb 48743 kg
Peso de Transporte	114460 lb 51918 kg
Força de Desagregação - Levantamento e Inclinação	53330 lb 24190 kg
Carga de Tombamento Estática - Adiante - Braços de Levantamento Horizontal	108500 lb 49203 kg
Carga de Tombamento Estática - Giro Total - Braços de Levantamento Horizontal	89600 lb 40649 kg
Absorção de Impactos	Sim Sim

Sistema Hidráulico - Levantamento/Inclinação

Sistema de Levantamento e Inclinação - Circuito	Eletro-hidráulico, Controle de Fluxo Positivo, Compartilhamento de Fluxo Eletro-hidráulico, Controle de Fluxo Positivo, Compartilhamento de Fluxo
Sistema de Elevação e Inclinação - Bomba	Pistão de Fluxo Variável/Detecção de Carga Hidráulica Pistão de Fluxo Variável/Detecção de Carga Hidráulica
Fluxo Máximo	78.5 gpm 297 l/min
Regulagem da Válvula de Alívio - Principal	4932 lb/pol² 34000 kPa
Cilindro de Elevação - Diâmetro Interno	7 pol 170 mm
Cilindro de Elevação - Curso	33 pol 830 mm
Cilindro de Inclinação - Diâmetro Interno	8 pol 210 mm
Cilindro de Inclinação - Curso	22 pol 564 mm

Tempos de Ciclo Hidráulico

Levantamento	6.8 s 6.8 s
Despejo	3.3 s 3.3 s
Abaixar, Esvaziar, Flutuar Abaixada	2.9 s 2.9 s
Tempo Total de Ciclo	13.2 s 13.2 s

Motor Auxiliar

Potência Nominal (pico, nominal)	303 hp 226 kW
Tipo de Motor	Relutância Comutada Relutância Comutada
Torque Nominal (peak, nominal = 1.600 rpm equivalente)	600 N·m/531 N·m (443 lbf-pé/392 lbf-pé) 600 N·m/531 N·m (443 lbf-pé/392 lbf-pé)
Eficiência	96% 96%
Método de Arrefecimento	Líquido Líquido
Intervalo de Serviço	12.000-13.000 horas 12.000-13.000 horas

Componentes Eletrônicos de Energia

Classificação Nominal do Inversor	350 A (CC nominal), 715 VCC 350 A (CC nominal), 715 VCC
Método de Arrefecimento	Líquido (líquido arrefecedor) Líquido (líquido arrefecedor)
Classificações Nominais do Componente	IP67, IP69K IP67, IP69K
Intervalo de Serviço	12.000-13.000 horas 12.000-13.000 horas

Desempenho de Nível - 25 Graus Ambiente, 2% de Resistência à Rolagem

0% de Nível - Carregado	11.2 milha/h 18 km/h
0% de Nível - Descarregado	11.2 milha/h 18 km/h
5% de Nível - Carregado	9.2 milha/h 14.8 km/h
5% de Nível - Descarregado	11.2 milha/h 18 km/h
10% de Nível - Carregado	5.3 milha/h 8.6 km/h
10% de Nível - Descarregado	6.9 milha/h 11.1 km/h
15% de Nível - Carregado	3.8 milha/h 6.1 km/h
15% de Nível - Descarregado	4.9 milha/h 7.9 km/h
20% de Nível - Carregado	3 milha/h 4.8 km/h
20% de Nível - Descarregado	3.9 milha/h 6.2 km/h

Bateria - Pacote da Bateria

Química da Bateria	Íon de Lítio Íon de Lítio
Monitoramento da Bateria	Com sistemas de controle Caterpillar integrados Com sistemas de controle Caterpillar integrados
Tensão do Pacote - Nominal	715 V 715 V
Capacidade de Energia do Pacote - Total	213 kW/h 213 kW/h
Método de Carga	Carga Ultrarrápida de Bordo Carga Ultrarrápida de Bordo
Tempo de Carga Rápida de Bordo (0-100%)	Menos de 20 minutos (dois MEC500 em paralelo); Menos de 30 minutos (um MEC500) Menos de 20 minutos (dois MEC500 em paralelo); Menos de 30 minutos (um MEC500)
Método de Arrefecimento da Bateria	Líquido Resfriado (Líquido Arrefecedor de Vida Útil Prolongada) Líquido Resfriado (Líquido Arrefecedor de Vida Útil Prolongada)
Limites da Temperatura de Operação (ambiente)	50 °C/–20 °C (122 °F/-4 °F) 50 °C/–20 °C (122 °F/-4 °F)
Corrente de Carga, Tensão	1.160 A (saída), 820 VCC 1.160 A (saída), 820 VCC
Taxa de Carga Máxima	840 kW (dois carregadores MEC500) 840 kW (dois carregadores MEC500)
Taxa de Carga Mínima	500 kW 500 kW
Taxa de Carga	Até 4C (compatível com carregadores MEC500) Até 4C (compatível com carregadores MEC500)

R1700 XE (Bateria-Elétrica) Equipamento Padrão

TREM DE FORÇA

Arrefecimento do eixo do freio

Freios, totalmente hidráulicos, embutidos, de discos múltiplos em banho de óleo (SAFR)

Fonte de Potência da Máquina:
– Bateria
– Dois motores controlados independentemente para propulsão e hidráulica

SISTEMA ELÉTRICO

Alarme, ré

Conversor CC-CC, 8 A

Interruptor de desconexão da Bateria de 24 V, nível do solo

Baterias de 24 V, baixa manutenção

Luz indicadora de HV (High Voltage, Alta Tensão)

Interruptor de desconexão da bateria HV

Conector de diagnóstico

Iluminação, externa, frontal, traseira (LED)

Iluminação, parada, dupla (LED)

Tomada, partida auxiliar

COMPARTIMENTO DO OPERADOR

Cabine Fechada, certificada para ROPS/FOPS (Rollover Protective Structure, Estrutura Protetora Contra Acidentes de Capotagem/Falling Objects Protective Structure, Estrutura Protetora Contra Queda de Objetos)

Monitor Multiuso em Cores (CMPD, Color Multi Purpose Display):
– Medidores do freio frontal e traseiro
– Diagnóstico do sistema
– Advertência de freio residual

Buzinas, elétricas

Instrumentação/medidores:
– Velocímetro/tacômetro
– Nível de SOC (State of Change, Estado de Mudança) da bateria
– Temperatura do fluido hidráulico
– Temperatura do líquido arrefecedor da bateria e da PTO (Power Take Off, Tomada de Potência)

Sistema de presença do operador

Aplicação Automática do Freio (ABA, Automatic Brake Application)

Luz, advertência, freio residual

Monitor, trava da porta

Controles eletro-hidráulicos do implemento (joystick único)

Cinto de segurança, retrátil

Suportes, rádio e alto-falante (×2)

Caixa de armazenamento, embutida, 5 l (3 gal)

Apoios de braço e joelheiras independentemente ajustáveis

PNEUS, AROS E RODAS

Pneus

Aros (conjunto de quatro):
- Cinco peças

TECNOLOGIA

Controle de tração

Sistema Product Link™ Elite

OUTROS EQUIPAMENTOS

Caçamba basculante

Posicionador do braço de levantamento para retorno à escavação

ESCOLHA ENTRE:

Cabine: altura Padrão

Cabine: altura Levantada

R1700 XE (Bateria-Elétrica) Equipamento Opcional

TREM DE FORÇA

Linhas de direção hidráulica reversíveis

Rapidez no enchimento e na evacuação de fluidos (Trem de força e Hidráulico)

SISTEMA ELÉTRICO

Funções de controle do implemento alternadas

Interruptor de isolação da Bateria de 24 V na cabine

COMPARTIMENTO DO OPERADOR

Câmera retrovisora em cores

PNEUS, AROS E RODAS

Aro sobressalente

TECNOLOGIA

Escavação Automática Cat

Absorção de impactos

Monitoramento da Pressão dos Pneus

Monitoramento de balança Cat

Product Link Elite com WiFi (Confirme a disponibilidade regional com o revendedor Cat.)

Receptor remoto da linha de visão Cat para a máquina

Console remoto da linha de visão Cat (projeto sobre o ombro) (Confirme a disponibilidade regional com o revendedor Cat.)

Grupo de controle de comunicações sem fio

OUTROS EQUIPAMENTOS

Lubrificação Automática

Contenção de incêndio Ansul - úmido 37 l (9,8 gal)

Gancho ou barra de reboque de liberação do freio aparafusado

Caçamba Aparafusada

Lábios da caçamba aparafusados

Lâmpada de brilho de serviço

Lâmpada de carregamento de caminhão

Especificações de Produto para R1700 XE (Bateria-Elétrica)

Baixar Imprimir

Motor de Tração

Potência Nominal - Pico	335 hp 250 kW
Potência Nominal - Nominal	295 hp 220 kW
Tipo de Motor	Relutância Comutada Relutância Comutada
Torque Nominal (pico, nominal = a 12 km/h [7,5 mph] e potência nominal)	3.200 N·m/660 N·m (2.360 lbf-pé/443 lbf-pé) 3.200 N·m/660 N·m (2.360 lbf-pé/443 lbf-pé)
Eficiência	95% 95%
Método de Arrefecimento	Líquido Líquido
Capacidade de Frenagem Regenerativa	Sim Sim
Intervalo de Serviço	12.000-13.000 horas 12.000-13.000 horas

Especificação de Operação

Capacidades da Caçamba	5,7-7,5 m³ (7,5-9,8 yd³) 5,7-7,5 m³ (7,5-9,8 yd³)
Capacidade de Carga Útil Nominal	33069 lb 15000 kg
Massa Operacional	107460 lb 48743 kg
Peso de Transporte	114460 lb 51918 kg
Força de Desagregação - Levantamento e Inclinação	53330 lb 24190 kg
Carga de Tombamento Estática - Adiante - Braços de Levantamento Horizontal	108500 lb 49203 kg
Carga de Tombamento Estática - Giro Total - Braços de Levantamento Horizontal	89600 lb 40649 kg
Absorção de Impactos	Sim Sim

Sistema Hidráulico - Levantamento/Inclinação

Sistema de Levantamento e Inclinação - Circuito	Eletro-hidráulico, Controle de Fluxo Positivo, Compartilhamento de Fluxo Eletro-hidráulico, Controle de Fluxo Positivo, Compartilhamento de Fluxo
Sistema de Elevação e Inclinação - Bomba	Pistão de Fluxo Variável/Detecção de Carga Hidráulica Pistão de Fluxo Variável/Detecção de Carga Hidráulica
Fluxo Máximo	78.5 gpm 297 l/min
Regulagem da Válvula de Alívio - Principal	4932 lb/pol² 34000 kPa
Cilindro de Elevação - Diâmetro Interno	7 pol 170 mm
Cilindro de Elevação - Curso	33 pol 830 mm
Cilindro de Inclinação - Diâmetro Interno	8 pol 210 mm
Cilindro de Inclinação - Curso	22 pol 564 mm

Tempos de Ciclo Hidráulico

Levantamento	6.8 s 6.8 s
Despejo	3.3 s 3.3 s
Abaixar, Esvaziar, Flutuar Abaixada	2.9 s 2.9 s
Tempo Total de Ciclo	13.2 s 13.2 s

Motor Auxiliar

Potência Nominal (pico, nominal)	303 hp 226 kW
Tipo de Motor	Relutância Comutada Relutância Comutada
Torque Nominal (peak, nominal = 1.600 rpm equivalente)	600 N·m/531 N·m (443 lbf-pé/392 lbf-pé) 600 N·m/531 N·m (443 lbf-pé/392 lbf-pé)
Eficiência	96% 96%
Método de Arrefecimento	Líquido Líquido
Intervalo de Serviço	12.000-13.000 horas 12.000-13.000 horas

Componentes Eletrônicos de Energia

Classificação Nominal do Inversor	350 A (CC nominal), 715 VCC 350 A (CC nominal), 715 VCC
Método de Arrefecimento	Líquido (líquido arrefecedor) Líquido (líquido arrefecedor)
Classificações Nominais do Componente	IP67, IP69K IP67, IP69K
Intervalo de Serviço	12.000-13.000 horas 12.000-13.000 horas

Desempenho de Nível - 25 Graus Ambiente, 2% de Resistência à Rolagem

0% de Nível - Carregado	11.2 milha/h 18 km/h
0% de Nível - Descarregado	11.2 milha/h 18 km/h
5% de Nível - Carregado	9.2 milha/h 14.8 km/h
5% de Nível - Descarregado	11.2 milha/h 18 km/h
10% de Nível - Carregado	5.3 milha/h 8.6 km/h
10% de Nível - Descarregado	6.9 milha/h 11.1 km/h
15% de Nível - Carregado	3.8 milha/h 6.1 km/h
15% de Nível - Descarregado	4.9 milha/h 7.9 km/h
20% de Nível - Carregado	3 milha/h 4.8 km/h
20% de Nível - Descarregado	3.9 milha/h 6.2 km/h

Bateria - Pacote da Bateria

Química da Bateria	Íon de Lítio Íon de Lítio
Monitoramento da Bateria	Com sistemas de controle Caterpillar integrados Com sistemas de controle Caterpillar integrados
Tensão do Pacote - Nominal	715 V 715 V
Capacidade de Energia do Pacote - Total	213 kW/h 213 kW/h
Método de Carga	Carga Ultrarrápida de Bordo Carga Ultrarrápida de Bordo
Tempo de Carga Rápida de Bordo (0-100%)	Menos de 20 minutos (dois MEC500 em paralelo); Menos de 30 minutos (um MEC500) Menos de 20 minutos (dois MEC500 em paralelo); Menos de 30 minutos (um MEC500)
Método de Arrefecimento da Bateria	Líquido Resfriado (Líquido Arrefecedor de Vida Útil Prolongada) Líquido Resfriado (Líquido Arrefecedor de Vida Útil Prolongada)
Limites da Temperatura de Operação (ambiente)	50 °C/–20 °C (122 °F/-4 °F) 50 °C/–20 °C (122 °F/-4 °F)
Corrente de Carga, Tensão	1.160 A (saída), 820 VCC 1.160 A (saída), 820 VCC
Taxa de Carga Máxima	840 kW (dois carregadores MEC500) 840 kW (dois carregadores MEC500)
Taxa de Carga Mínima	500 kW 500 kW
Taxa de Carga	Até 4C (compatível com carregadores MEC500) Até 4C (compatível com carregadores MEC500)

R1700 XE (Bateria-Elétrica) Equipamento Padrão

Imprimir

TREM DE FORÇA

Arrefecimento do eixo do freio

Freios, totalmente hidráulicos, embutidos, de discos múltiplos em banho de óleo (SAFR)

Fonte de Potência da Máquina:
– Bateria
– Dois motores controlados independentemente para propulsão e hidráulica

SISTEMA ELÉTRICO

Alarme, ré

Conversor CC-CC, 8 A

Interruptor de desconexão da Bateria de 24 V, nível do solo

Baterias de 24 V, baixa manutenção

Luz indicadora de HV (High Voltage, Alta Tensão)

Interruptor de desconexão da bateria HV

Conector de diagnóstico

Iluminação, externa, frontal, traseira (LED)

Iluminação, parada, dupla (LED)

Tomada, partida auxiliar

COMPARTIMENTO DO OPERADOR

Cabine Fechada, certificada para ROPS/FOPS (Rollover Protective Structure, Estrutura Protetora Contra Acidentes de Capotagem/Falling Objects Protective Structure, Estrutura Protetora Contra Queda de Objetos)

Monitor Multiuso em Cores (CMPD, Color Multi Purpose Display):
– Medidores do freio frontal e traseiro
– Diagnóstico do sistema
– Advertência de freio residual

Buzinas, elétricas

Instrumentação/medidores:
– Velocímetro/tacômetro
– Nível de SOC (State of Change, Estado de Mudança) da bateria
– Temperatura do fluido hidráulico
– Temperatura do líquido arrefecedor da bateria e da PTO (Power Take Off, Tomada de Potência)

Sistema de presença do operador

Aplicação Automática do Freio (ABA, Automatic Brake Application)

Luz, advertência, freio residual

Monitor, trava da porta

Controles eletro-hidráulicos do implemento (joystick único)

Cinto de segurança, retrátil

Suportes, rádio e alto-falante (×2)

Caixa de armazenamento, embutida, 5 l (3 gal)

Apoios de braço e joelheiras independentemente ajustáveis

PNEUS, AROS E RODAS

Pneus

Aros (conjunto de quatro):
- Cinco peças

TECNOLOGIA

Controle de tração

Sistema Product Link™ Elite

OUTROS EQUIPAMENTOS

Caçamba basculante

Posicionador do braço de levantamento para retorno à escavação

ESCOLHA ENTRE:

Cabine: altura Padrão

Cabine: altura Levantada

R1700 XE (Bateria-Elétrica) Equipamento Opcional

Imprimir

TREM DE FORÇA

Linhas de direção hidráulica reversíveis

Rapidez no enchimento e na evacuação de fluidos (Trem de força e Hidráulico)

SISTEMA ELÉTRICO

Funções de controle do implemento alternadas

Interruptor de isolação da Bateria de 24 V na cabine

COMPARTIMENTO DO OPERADOR

Câmera retrovisora em cores

PNEUS, AROS E RODAS

Aro sobressalente

TECNOLOGIA

Escavação Automática Cat

Absorção de impactos

Monitoramento da Pressão dos Pneus

Monitoramento de balança Cat

Product Link Elite com WiFi (Confirme a disponibilidade regional com o revendedor Cat.)

Receptor remoto da linha de visão Cat para a máquina

Console remoto da linha de visão Cat (projeto sobre o ombro) (Confirme a disponibilidade regional com o revendedor Cat.)

Grupo de controle de comunicações sem fio

OUTROS EQUIPAMENTOS

Lubrificação Automática

Contenção de incêndio Ansul - úmido 37 l (9,8 gal)

Gancho ou barra de reboque de liberação do freio aparafusado

Caçamba Aparafusada

Lábios da caçamba aparafusados

Lâmpada de brilho de serviço

Lâmpada de carregamento de caminhão

Tecnologia e Serviços Compatíveis

Aproveite os dados conectados e os princípios de segurança da Caterpillar para melhorar a eficiência, aumentar a produtividade e tornar o negócio mais lucrativo.

Cat Command for Underground

O Cat® MineStar™ Command para subsolo permite a operação remota de máquinas de carga, transporte e despejo para proporcionar ganhos imediatos de produtividade e eficiência à sua operação. O sistema melhora a segurança ao remover operadores de ambientes perigosos. Ele também proporciona aumentos na utilização da máquina em relação às operações de remoção de resíduos na linha de visão, reduzindo o tempo de inatividade necessário para mudanças de turno, tempos de detonação e quaisquer outras condições que possam afastar os operadores do trabalho.
As opções variam desde a simples linha de visão até a total autonomia. Essa abordagem básica permite que as mineradoras capturem valor em seu ponto de entrada mais econômico, ao mesmo tempo que permite escalabilidade à medida que a maturidade tecnológica cresce.

Explore a Tecnologia

1 - 8 de 9 Items Itens

anterior Avançar

O Cat® MineStar™ Command para subsolo permite a operação remota de máquinas de carga, transporte e despejo para proporcionar ganhos imediatos de produtividade e eficiência à sua operação. O sistema melhora a segurança ao remover operadores de ambientes perigosos. Ele também proporciona aumentos na utilização da máquina em relação às operações de remoção de resíduos na linha de visão, reduzindo o tempo de inatividade necessário para mudanças de turno, tempos de detonação e quaisquer outras condições que possam afastar os operadores do trabalho.
As opções variam desde a simples linha de visão até a total autonomia. Essa abordagem básica permite que as mineradoras capturem valor em seu ponto de entrada mais econômico, ao mesmo tempo que permite escalabilidade à medida que a maturidade tecnológica cresce.

Explore a Tecnologia

Cat MineStar Detect Fatigue

Operadores de equipamentos fatigados e distraídos estão presentes em todas as minas todos os dias, e as consequências podem ser dispendiosas e até fatais. O Cat® MineStar™ Detect pode ajudá-lo a identificar fadiga e distração — e resolvê-las — em tempo real. Esta oferta baseada em assinatura combina nossa tecnologia de Sistema de Segurança do Motorista líder do setor com avaliações de risco, experiência, treinamento em gerenciamento de mudanças e suporte educacional para ajudá-lo a criar um programa completo de gerenciamento de fadiga e distração.

Para confirmar a disponibilidade e comprar uma assinatura, entre em contato com o revendedor da Caterpillar. Para obter mais informações sobre as condições da assinatura, visite www.caterpillar.com/en/legal-notices/minestar-software-end-user-agreement.

Explore a Tecnologia

1 - 8 de 9 Items Itens

anterior Avançar

Operadores de equipamentos fatigados e distraídos estão presentes em todas as minas todos os dias, e as consequências podem ser dispendiosas e até fatais. O Cat® MineStar™ Detect pode ajudá-lo a identificar fadiga e distração — e resolvê-las — em tempo real. Esta oferta baseada em assinatura combina nossa tecnologia de Sistema de Segurança do Motorista líder do setor com avaliações de risco, experiência, treinamento em gerenciamento de mudanças e suporte educacional para ajudá-lo a criar um programa completo de gerenciamento de fadiga e distração.

Para confirmar a disponibilidade e comprar uma assinatura, entre em contato com o revendedor da Caterpillar. Para obter mais informações sobre as condições da assinatura, visite www.caterpillar.com/en/legal-notices/minestar-software-end-user-agreement.

Explore a Tecnologia

Cat Fleet for Underground

O Cat® MineStar™ Fleet for underground fornece visibilidade em tempo real do tempo de ciclo, da carga útil e de outros parâmetros operacionais importantes. Ele registra e controla automaticamente os dados ao longo da cadeia de valor, fornecendo insights que ajudam a identificar o que está funcionando e a corrigir o que não está. Graças à nossa tecnologia própria de posicionamento subterrâneo de alta precisão, as minas podem rastrear pessoal e ativos com precisão submétrica. Isso também fornece acesso a informações críticas do ciclo, para que você possa entender melhor o uso da máquina e a eficiência geral das operações. O gerenciamento bidirecional de tarefas em tempo real fornece dados essenciais que impactam positivamente a produtividade e ajudam a otimizar toda a operação de mineração.

Explore a Tecnologia

1 - 8 de 9 Items Itens

anterior Avançar

O Cat® MineStar™ Fleet for underground fornece visibilidade em tempo real do tempo de ciclo, da carga útil e de outros parâmetros operacionais importantes. Ele registra e controla automaticamente os dados ao longo da cadeia de valor, fornecendo insights que ajudam a identificar o que está funcionando e a corrigir o que não está. Graças à nossa tecnologia própria de posicionamento subterrâneo de alta precisão, as minas podem rastrear pessoal e ativos com precisão submétrica. Isso também fornece acesso a informações críticas do ciclo, para que você possa entender melhor o uso da máquina e a eficiência geral das operações. O gerenciamento bidirecional de tarefas em tempo real fornece dados essenciais que impactam positivamente a produtividade e ajudam a otimizar toda a operação de mineração.

Explore a Tecnologia
