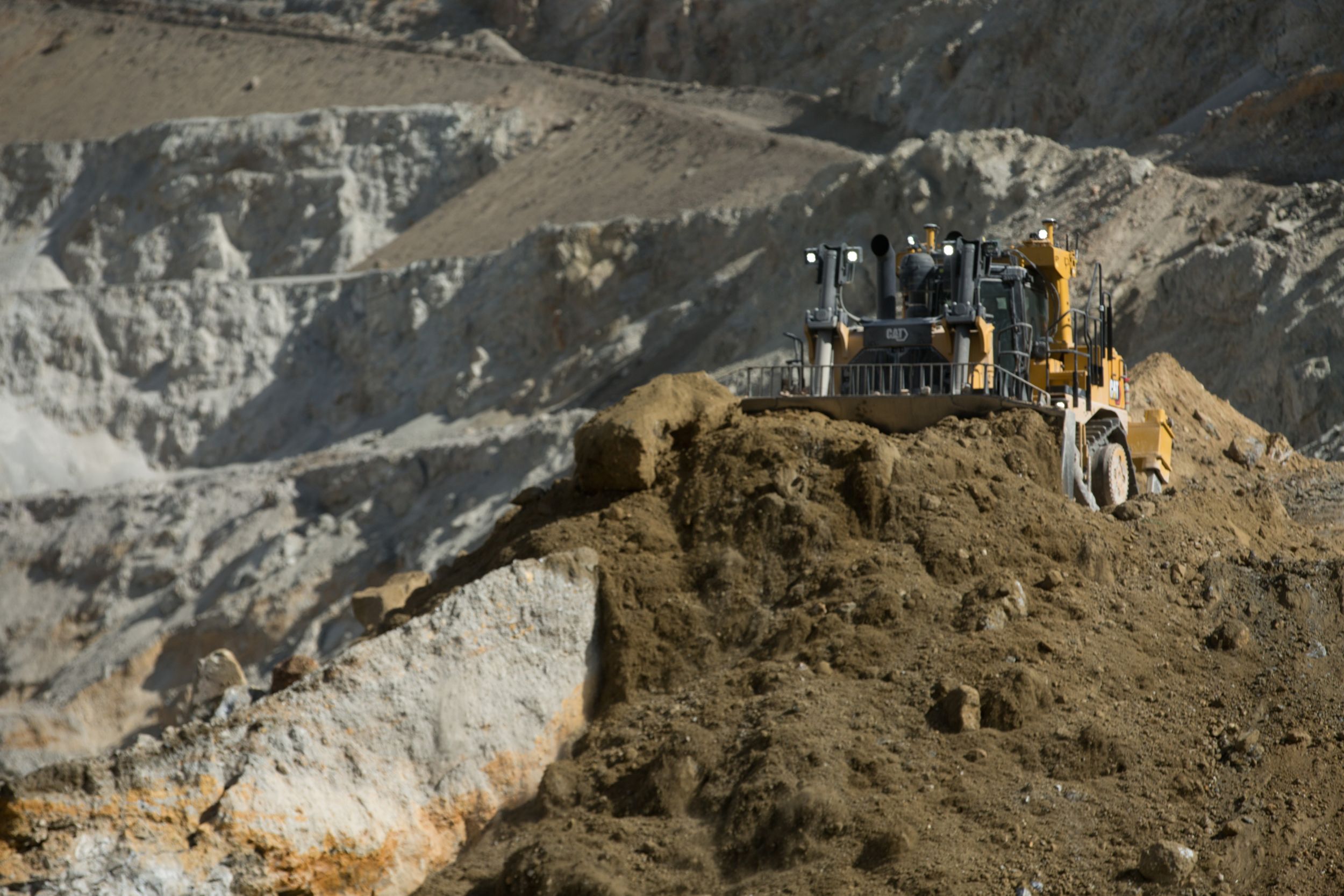

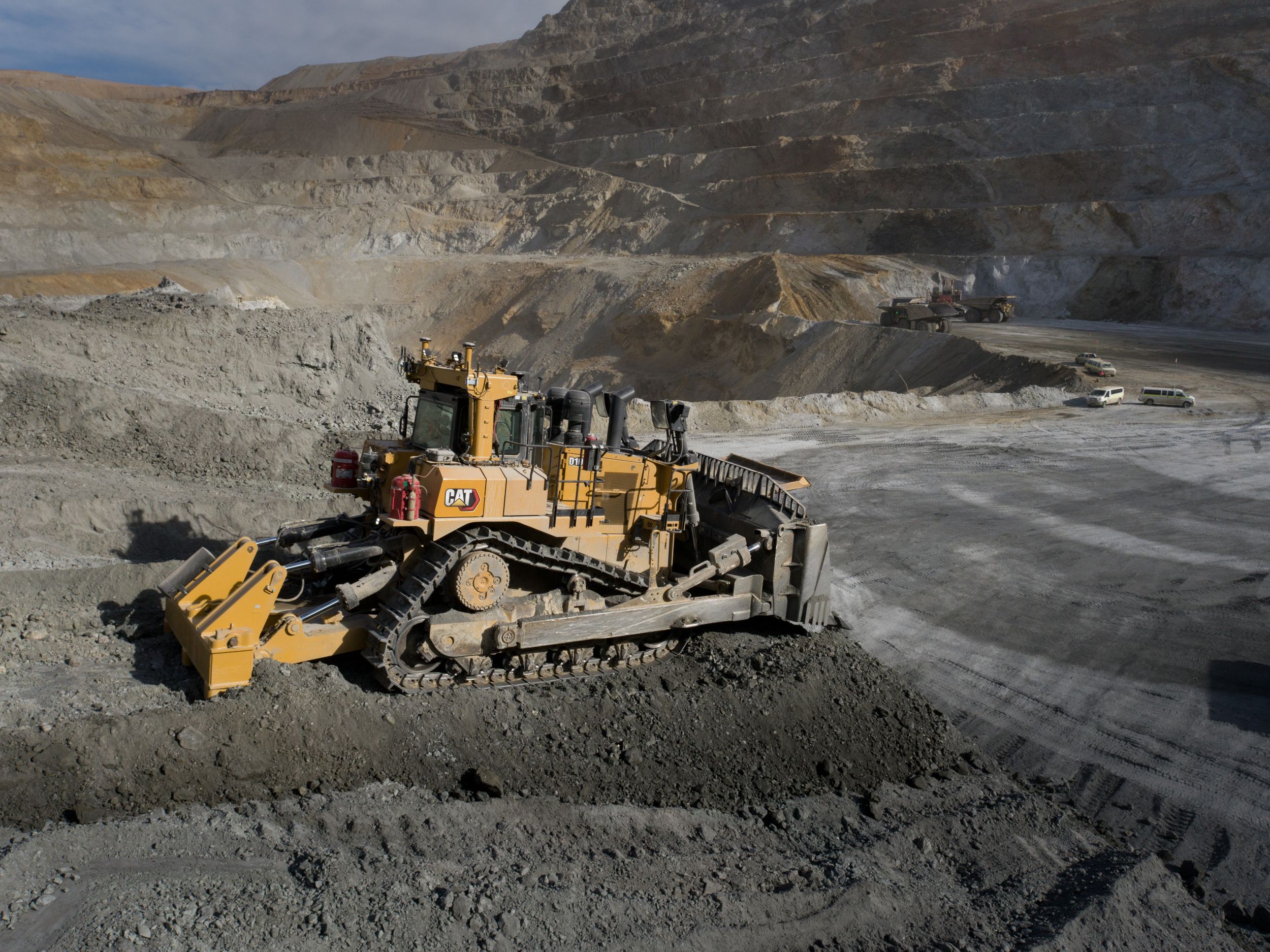

D10-schaktare | Schaktmaskin | Cat

Motor – U.S. EPA Tier 4 Final/EU steg V

Motormodell	Cat® C27 Cat® C27
Motornettoeffekt – SAE J1349/ISO 9249 – framåt**	602 hp 449 K/W
*Motoreffekt – brutto SAE J1995 – framåt**	631 hp 471 K/W
*Motoreffekt – brutto SAE J1995 – bakåt**	766 hp 571 K/W
*Motoreffekt – ISO 14396 – framåt**	620 hp 462 K/W
*Motoreffekt – ISO 14396 – bakåt**	754 hp 563 K/W
Motornettoeffekt – SAE J1349/ISO 9249 – bakåt**	756 hp 564 K/W
Slagvolym	1648 tum³ 27 l
Slaglängd	6 tum 152 mm
Cylinderdiameter	5.4 tum 137 mm
Emissioner	U.S. EPA Tier 4 Final/EU steg V U.S. EPA Tier 4 Final/EU steg V
Obs! (1)	Exklusive alla fläktförluster. Exklusive alla fläktförluster.
Obs! (2)	Alla motoreffekter gäller vid 1 800 varv/min. Alla motoreffekter gäller vid 1 800 varv/min.
Obs! (3)	Motsvarande Tier 2-klassning (i framåtväxlar) börjar få en effektminskning på 4 480 m höjd (14 700 ft). Motsvarande Tier 2-klassning (i framåtväxlar) börjar få en effektminskning på 4 480 m höjd (14 700 ft).
Obs! (4)	Motsvarande Tier 4/EU steg 5-klassning (i framåtväxlar) börjar få en effektminskning på 4 420 m höjd (14 500 ft). Motsvarande Tier 4/EU steg 5-klassning (i framåtväxlar) börjar få en effektminskning på 4 420 m höjd (14 500 ft).
Anmärkning (5)	Angiven nettoeffekt är den tillgängliga effekten på svänghjulet när motorn är försedd med luftrenare, ljuddämpare, generator, fläkt och motoremissionsstyrning efter behov vid en omgivningstemperatur på 25 °C. Angiven nettoeffekt är den tillgängliga effekten på svänghjulet när motorn är försedd med luftrenare, ljuddämpare, generator, fläkt och motoremissionsstyrning efter behov vid en omgivningstemperatur på 25 °C.

Motor – motsvarande U.S. EPA Tier 2

Motormodell	Cat® C27 Cat® C27
Motornettoeffekt – SAE J1349/ISO 9249 – framåt**	603 hp 450 K/W
Motornettoeffekt – SAE J1349/ISO 9249 – bakåt**	722 hp 538 K/W
*Motoreffekt – brutto SAE J1995 – framåt**	631 hp 471 K/W
*Motoreffekt – brutto SAE J1995 – bakåt**	766 hp 571 K/W
*Motoreffekt – ISO 14396 – framåt**	622 hp 464 K/W
*Motoreffekt – ISO 14396 – bakåt**	756 hp 564 K/W
Slagvolym	1648 tum³ 27 l
Cylinderdiameter	5.4 tum 137 mm
Slaglängd	6 tum 152 mm
Emissioner	Motsvarande U.S. EPA Tier 2 Motsvarande U.S. EPA Tier 2
Obs! (1)	Exklusive alla fläktförluster. Exklusive alla fläktförluster.
Obs! (2)	Alla motoreffekter gäller vid 1 800 varv/min. Alla motoreffekter gäller vid 1 800 varv/min.
Obs! (3)	Motsvarande Tier 2-klassning (i framåtväxlar) börjar få en effektminskning på 4 480 m höjd (14 700 ft). Motsvarande Tier 2-klassning (i framåtväxlar) börjar få en effektminskning på 4 480 m höjd (14 700 ft).
Obs! (4)	Motsvarande Tier 4/EU steg 5-klassning (i framåtväxlar) börjar få en effektminskning på 4 420 m höjd (14 500 ft). Motsvarande Tier 4/EU steg 5-klassning (i framåtväxlar) börjar få en effektminskning på 4 420 m höjd (14 500 ft).
Anmärkning (5)	Angiven nettoeffekt är den tillgängliga effekten på svänghjulet när motorn är försedd med luftrenare, ljuddämpare, generator, fläkt och motoremissionsstyrning efter behov vid en omgivningstemperatur på 25 °C. Angiven nettoeffekt är den tillgängliga effekten på svänghjulet när motorn är försedd med luftrenare, ljuddämpare, generator, fläkt och motoremissionsstyrning efter behov vid en omgivningstemperatur på 25 °C.

Bränsletankvolymer

Bränsletank – användbar volym	323.3 gal (US) 1224 l
Bränsletank – total volym	335.2 gal (US) 1269 l

VÄTSKEKAPACITET

Påfyllning av kylsystem – Tier 4 Final-motor	46.2 gal (US) 175 l
Sump för motorns vevhus	27.2 gal (US) 103 l
Drivlina – total volym	81.4 gal (US) 308 l
Drivlina – påfyllningsvolym	74.8 gal (US) 283 l
Slutväxel (vardera)	12.2 gal (US) 46 l
Underrullramar (vardera)	16.9 gal (US) 64 l
Pivåaxelolja	9.5 gal (US) 36 l
Hydraulsystemtank	32.2 gal (US) 122 l

Vikter

Arbetsvikt	154888 lb 70256 kg
Transportvikt	111739 lb 50684 kg
Obs! (1)	Arbetsvikten för D10 omfattar kylvätska, smörjmedel, full bränsletank, ROPS, FOPS-hytt, SU ABR-schaktmaskin, dubbellutande enarmsrivare med pinnavdragare, snabbtankning, 610 mm (24 tum) ES-bandplattor och förare. Arbetsvikten för D10 omfattar kylvätska, smörjmedel, full bränsletank, ROPS, FOPS-hytt, SU ABR-schaktmaskin, dubbellutande enarmsrivare med pinnavdragare, snabbtankning, 610 mm (24 tum) ES-bandplattor och förare.
Obs! (2)	Transportvikten för D10 omfattar kylvätska, smörjmedel, 10 % bränsle, FOPS-hytt, snabbtankning och 610 mm (24 tum) ES-bandplattor. Transportvikten för D10 omfattar kylvätska, smörjmedel, 10 % bränsle, FOPS-hytt, snabbtankning och 610 mm (24 tum) ES-bandplattor.

Hydraulreglage

Pumptyp	Kolvpump med variabel slagvolym Kolvpump med variabel slagvolym
Pumpeffekt – redskap	112 gal/min 424 l/min
Obs! (1)	Redskapspumpprestanda uppmätt vid 2 010 varv/min och 7 000 kPa (1 015 psi). Redskapspumpprestanda uppmätt vid 2 010 varv/min och 7 000 kPa (1 015 psi).
Fläktpump	21.7 gal/min 82 l/min
Obs! (2)	Fläktpumpprestanda uppmätt vid 2 010 varv/min och 26 000 kPa (3 771 psi). Fläktpumpprestanda uppmätt vid 2 010 varv/min och 26 000 kPa (3 771 psi).
Flöde till tiltcylinderns kolvstångssida	112 gal/min 424 l/min
Flöde till tiltcylinderns kolvsida	63.4 gal/min 240 l/min
Tryckbegränsningsventilens inställning – lyftcylinder	4061.1 psi 28000 kPa
Tryckbegränsningsventilens inställning – tiltcylinder	3872.5 psi 26700 kPa
Rivare – Lyft – Tryckbegränsningsventilens inställning	4061.1 psi 28000 kPa
Rivare – lutning – inställning med tryckbegränsningsventil	4061.1 psi 28000 kPa
Tankvolym	32.2 gal (US) 122 l
Cylinderstorlek – bladlyft – cylinderdiameter	5.5 tum 140 mm
Cylinderstorlek – bladtilt – cylinderdiameter	8.3 tum 210 mm
Cylinderstorlek – rivararmslyft – cylinderdiameter	8.3 tum 209.6 mm
Cylinderstorlek – rivararmsvinkel – cylinderdiameter	7.1 tum 180 mm
Cylinderstorlek – bladlyft – slaglängd	65.1 tum 1653 mm
Cylinderstorlek – bladtilt – slaglängd	9.5 tum 241 mm
Cylinderstorlek – rivararmslyft – slaglängd	21.1 tum 535 mm
Cylinderstorlek – rivararmsvinkel – slaglängd	26 tum 660 mm
Obs! (3)	Elektrohydrauliska pilotventiler underlättar manövrering av rivar- och schaktbladsreglagen. Elektrohydrauliska pilotventiler underlättar manövrering av rivar- och schaktbladsreglagen.

Underrede

Typ av bandplatta	Extrem användning (ES) Extrem användning (ES)
Bredd – Bandplatta	24 tum 610 mm
Plattor/sida	44 44
Plattkamshöjd	3.7 tum 93 mm
Lutning	10.2 tum 260 mm
Markfrigång	28.5 tum 725 mm
Bandspårvidd	100.4 tum 2550 mm
Längd – Bandlängd på marken	152.8 tum 3880 mm
Markkontaktyta	7347 in² 4.74 m²
Underrullar/sida	8 8
Antal överrullar	1 per sida (tillval) 1 per sida (tillval)

Styrning och bromsar

Styrning	Hydrauliskt aktiverad flerskivig styrkoppling Hydrauliskt aktiverad flerskivig styrkoppling
Bromstyp	Fjäderansatt flerskivbroms Fjäderansatt flerskivbroms
Bromsdiameter	15.4 tum 392 mm
Bromsräkning	10 10

Luftkonditioneringssystem

Luftkonditionering

Luftkonditioneringssystemet i den här maskinen innehåller kylmedlet R134a med fluorerade växthusgaser (global uppvärmningspotential = 1 430). Systemet innehåller 1,8 kg kylmedel som motsvarar en CO2-ekvivalent på 2,6 ton. Luftkonditioneringssystemet i den här maskinen innehåller kylmedlet R134a med fluorerade växthusgaser (global uppvärmningspotential = 1 430). Systemet innehåller 1,8 kg kylmedel som motsvarar en CO2-ekvivalent på 2,6 ton.

Standarder

ROPS-skydd	Skyddsstruktur mot vältning (ROPS) uppfyller kriterierna i ISO 3471:2008. Skyddsstruktur mot vältning (ROPS) uppfyller kriterierna i ISO 3471:2008.
FOPS-skydd	Skydd mot fallande föremål (FOPS) uppfyller följer kriterier: ISO 3449:2005 NIVÅ II. Skydd mot fallande föremål (FOPS) uppfyller följer kriterier: ISO 3449:2005 NIVÅ II.
Ljud	Ljudtrycksnivå vid förarplats (ISO 6396:2008): 78 db(A) Ljudtrycksnivå vid förarplats (ISO 6396:2008): 78 db(A)
Obs!	Mätningen utfördes vid 70% av motorkylfläktens maximala varvtal. Ljudnivån kan variera vid olika hastigheter på motorkylfläkten. Testen utfördes med hyttdörrarna och hyttrutorna stängda. Hytten var korrekt installerad och underhållen. Mätningen utfördes vid 70% av motorkylfläktens maximala varvtal. Ljudnivån kan variera vid olika hastigheter på motorkylfläkten. Testen utfördes med hyttdörrarna och hyttrutorna stängda. Hytten var korrekt installerad och underhållen.
Ljud (1)	Yttre ljudnivå (ISO 6395:2008): 116 db(A) Yttre ljudnivå (ISO 6395:2008): 116 db(A)
Obs! (1)	Mätningen utfördes vid 70% av motorkylfläktens maximala varvtal. Ljudnivån kan variera vid olika hastigheter på motorkylfläkten. Mätningen utfördes vid 70% av motorkylfläktens maximala varvtal. Ljudnivån kan variera vid olika hastigheter på motorkylfläkten.
Obs! (2)	Ljudnivåerna som listas ovan omfattar både mätosäkerhet och osäkerhet till följd av variation i produktionen. Ljudnivåerna som listas ovan omfattar både mätosäkerhet och osäkerhet till följd av variation i produktionen.
Obs! (3)	Det tillgängliga ljuddämpningspaketet kan minska maskinens dynamiska utvändiga ljudeffektnivå med upp till 4 dB(A) och den dynamiska ljudnivån för föraren med upp till 2 dB(A). Det tillgängliga ljuddämpningspaketet kan minska maskinens dynamiska utvändiga ljudeffektnivå med upp till 4 dB(A) och den dynamiska ljudnivån för föraren med upp till 2 dB(A).

Transmission

1,0 framåt	2.5 km/h 4 km/h
1,5 framåt	3.4 km/h 5.4 km/h
2,0 framåt	4.5 km/h 7.2 km/h
2,5 framåt	6 km/h 9.6 km/h
3,0 framåt	7.8 km/h 12.5 km/h
1,0 bakåt	3.2 km/h 5.2 km/h
1,5 bakåt	4.2 km/h 6.7 km/h
2,0 bakåt	5.6 km/h 9 km/h
2,5 bakåt	7.5 km/h 12.1 km/h
3,0 bakåt	9.8 km/h 15.7 km/h
Kopplingsdiameter, växellåda	17 tum 431.8 mm
Typ	Powershift med planetväxlar Powershift med planetväxlar

Mått (ungefärliga)

Markfrigång*	28.5 tum 725 mm
Bandspårvidd	100.4 tum 2550 mm
Bredd – utan ledtappar (610 mm/24 tum, ES)	130.4 tum 3311 mm
Bredd – Över ledtappar	148 tum 3759 mm
Höjd – FOPS-hytt*	162.8 tum 4134 mm
Höjd – överkant*	171.5 tum 4356 mm
Höjd – ROPS/skyddstak*	173.5 tum 4406 mm
Obs! (1)	Inklusive bandkamshöjd för totala dimensioner på hårda ytor. Inklusive bandkamshöjd för totala dimensioner på hårda ytor.
Längd – Bandlängd på marken	152.8 tum 3880 mm
Totallängd – Traktor i grundutförande	209.6 tum 5324 mm
Längd – Med SU-blad	292 tum 7416 mm
Längd – med U-blad	305.1 tum 7750 mm
Längd – Med enarmsrivare	278.8 tum 7081 mm
Längd – Med flerarmsrivare	285.1 tum 7241 mm
Total längd – SU-blad/SS-rivare	360.6 tum 9158 mm

Blad

10SU ABR – kapacitet (SAE J1265)	24.2 yd³ 18.5 m³
10SU ABR – bredd (över ändstål)	194.5 tum 4940 mm
10SU ABR – höjd	83.5 tum 2120 mm
10SU ABR – grävdjup – bladlutning: helt bakåttiltad (transport)	19.98 tum 507.47 mm
10SU ABR – grävdjup – bladlutning: nominell	25.23 tum 640.87 mm
10SU ABR – grävdjup – bladlutning: helt framåtlutad (spridning)	30.08 tum³ 764.12 mm
10SU ABR – markfrigång – bladlutning: helt bakåttiltad (transport)	66.14 tum 1680 mm
10SU ABR – markfrigång – bladlutning: helt framåtlutad (spridning)	53.86 tum 1368 mm
10SU ABR – markfrigång – maximal tiltning vänster	56.3 tum 1430 mm
10SU ABR – markfrigång – maximal tiltning höger	56.3 tum 1430 mm
10U ABR – kapacitet (SAE J1265)	28.7 yd³ 22 m³
10U ABR – bredd (över ändstål)	207.1 tum 5260 mm
10U ABR – höjd	83.5 tum 2120 mm
10U ABR – grävdjup – bladlutning: helt bakåttiltad (transport)	19.98 tum 507.5 mm
10U ABR – grävdjup – bladlutning: nominell	60 tum 640.9 mm
10U ABR – grävdjup – bladlutning: helt framåtlutad (spridning)	30.1 tum 764.1 mm
10U ABR – markfrigång – bladlutning: helt bakåttiltad (transport)	66.1 tum 1680 mm
10U ABR – markfrigång – bladlutning: helt framåtlutad (spridning)	53.9 tum 1368 mm
10U ABR – markfrigång – maximal tiltning vänster	60.8 tum 1545 mm
10U ABR – markfrigång – maximal tiltning höger	60.8 tum 1545 mm
10U ABR – vikter – bladvikt*	23585 lb 10698 kg
10U ABR – vikter – total arbetsvikt (med blad och SS-rivare)**	154888 lb 70256 kg
Obs! (1)	Maximal tiltning åt vänster och höger för bladen 10SU ABR och 10U ABR: 17,31 grader Maximal tiltning åt vänster och höger för bladen 10SU ABR och 10U ABR: 17,31 grader
Obs! (2)	Omfattar inte hydraulreglage, men omfattar bladcylindrar och skjutarmar. Omfattar inte hydraulreglage, men omfattar bladcylindrar och skjutarmar.
Obs! (3)	Arbetsvikten för D10 omfattar kylvätska, smörjmedel, full bränsletank, ROPS, FOPS-hytt, SU ABR-schaktmaskin, dubbellutande enarmsrivare med pinnavdragare, snabbtankning, 610 mm (24 tum) ES-bandplattor och förare. Arbetsvikten för D10 omfattar kylvätska, smörjmedel, full bränsletank, ROPS, FOPS-hytt, SU ABR-schaktmaskin, dubbellutande enarmsrivare med pinnavdragare, snabbtankning, 610 mm (24 tum) ES-bandplattor och förare.

Rivare – en arm

*Maximal genomträngningskraft vertikal rivararm**	49233 lbf 219 kN
Maximal genomträngning (standardspets)	59.2 tum 1504 mm
Maximal frigång upplyft – Under spetsen, fäst i bottenhålet	36 tum 912 mm
Vikt	14209 lb 6445 kg
Obs!	Vikten omfattar en rivararm. Lägg till 544 kg (1 199 lb) för varje extra rivararm. Vikten omfattar en rivararm. Lägg till 544 kg (1 199 lb) för varje extra rivararm.

Rivare – en arm, djuprivande

*Maximal genomträngningskraft vertikal rivararm**	53055 lbf 236 kN
Maximal genomträngning (standardspets)	78.3 tum 1988 mm
Vikt	14548 lb 6599 kg
Obs!	Vikten omfattar en rivararm. Lägg till 544 kg (1 199 lb) för varje extra rivararm. Vikten omfattar en rivararm. Lägg till 544 kg (1 199 lb) för varje extra rivararm.
