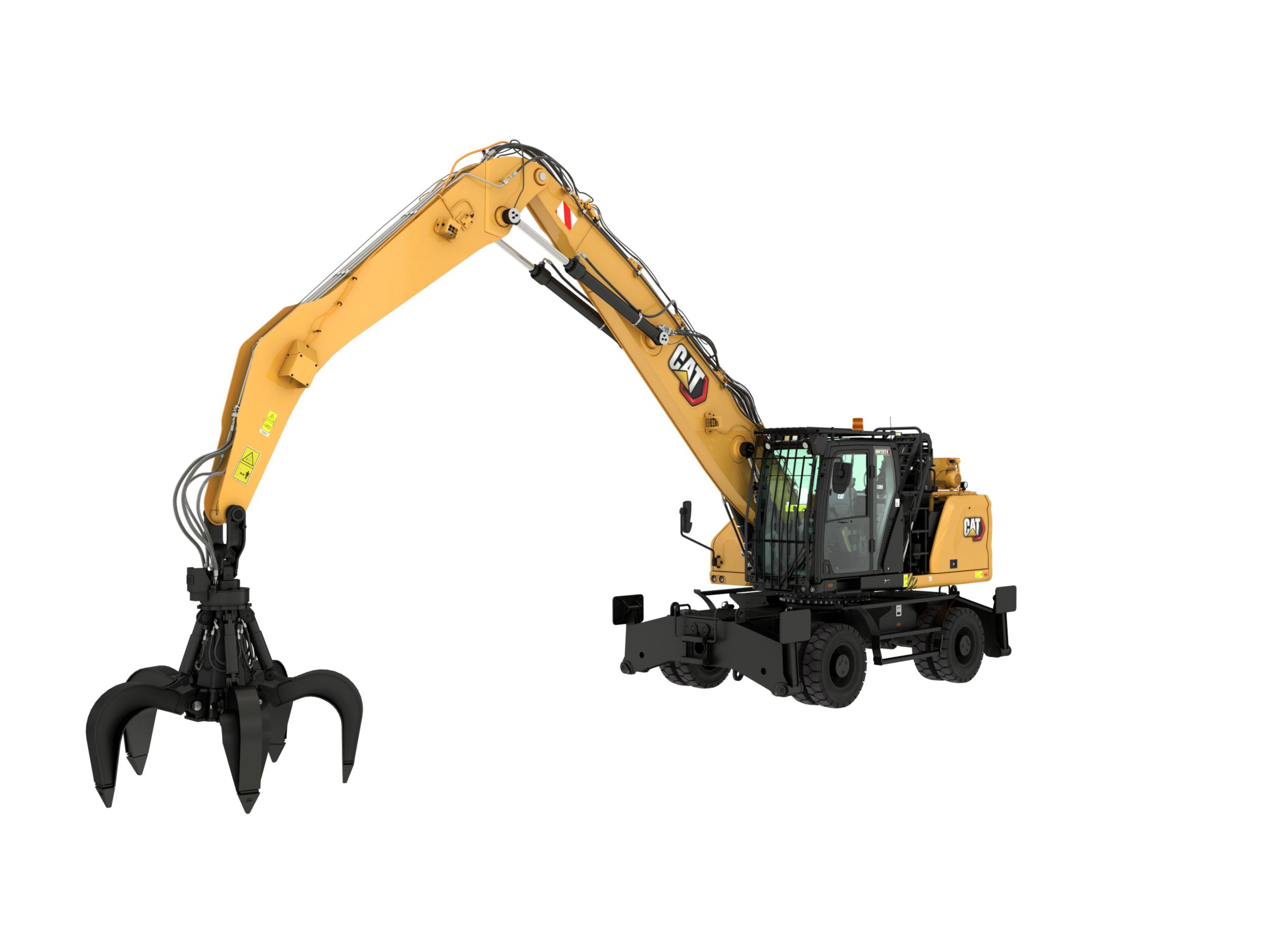

Hjulburna materialhanterare MH3024 Tier 4 / Stage V

Begär en offert Hitta återförsäljare

Huvudspecifikationer

Motormodell: Cat® C4.4; Cat® C4.4

Arbetsvikt: 59100 lb; 26800 kg

Maximal räckvidd: 39.4 ft; 12010 mm

MH3024
Ändra modell

Översikt

Hög prestanda och förarkomfort

Cat® MH3024 är en specialbyggd materialhanterare konstruerad att leverera starka prestanda för de mest krävande avfalls- och skrottillämpningarna. MH3024 har lättanvänd teknik, en bekväm hytt och flera bom- och stickalternativ för att matcha just ditt arbete. De här funktionerna bidrar till att skapa en säker och tillförlitlig produkt som tar sig an de många olika utmaningar du ställs inför varje dag.

Fördelar

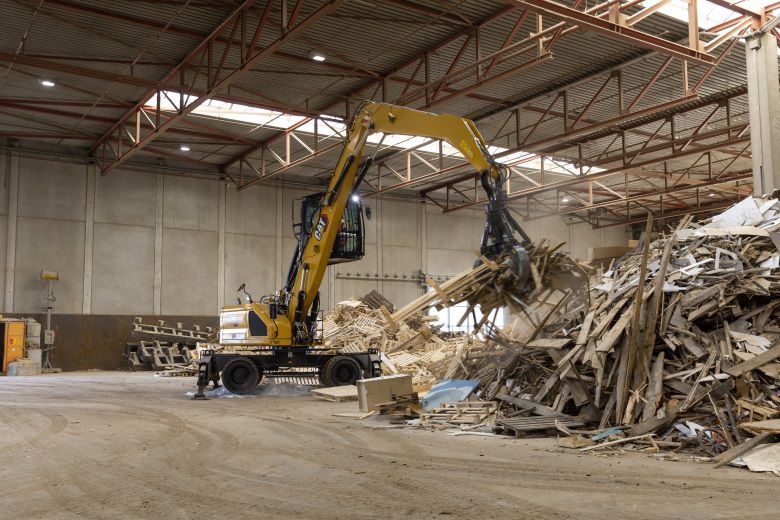

Höga prestanda

Arbeta snabbt med högt svängmoment Ett brett avtryck från maskinen förbättrar stabiliteten.

Låga underhållskostnader

Bränsle-, hydraulolje- och luftfilter med lång livslängd bidrar till att sänka kostnaderna.

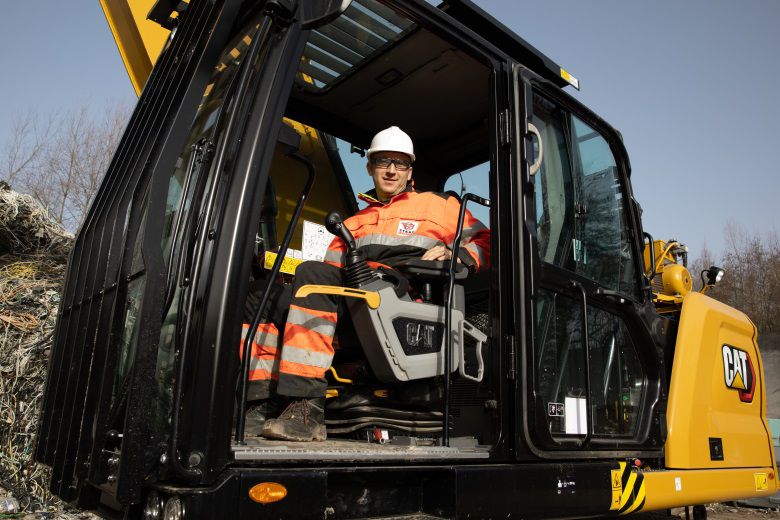

Förarkomfort

Lätt att använda. Du kan jobba bekvämt hela skiftet tack vare flera valmöjligheter för komfortalternativen i hytten och god sikt runtom hela maskinen.

Lägre CO2-emissioner

MH3024 släpper ut mindre koldioxid än föregångaren MH3024-06.

Översikt över funktionerna

Enklare maskininställningar

Det senaste förargränssnittet med touchnavigering och användarvänliga ikoner maximerar drifttiden och ser till att medarbetarna snabbt kommer i gång. Förare kan snabbt ställa in sina maskiner och enkelt komma åt information, från omordning av arbetsredskapslistor till nya kombinationer av arbetsredskap vid behov.
Med det nya gränssnittet kan förarna utnyttja skiftet maximalt utan att kompromissa med precision och noggrannhet. Möjligheten att lägga in fästen och redskap i systemet gör det smidigt att ställa in kombinationer av arbetsredskap och minska kalibreringstiden avsevärt. Det eliminerar också behovet av nya mätningar när du byter mellan Cat^®-arbetsredskap och gör det möjligt att kontrollera och anpassa skopslitaget på egen hand.

Cat Payload*

Med Cat Payload kan nyttolasten vägas under körning så att föraren alltid kan välja exakta målvikter och undvika överlastning, underlastning eller att lasta material fel. Kombinera Payload med VisionLink^TM** för att analysera arbetsplatser och individuella tillgångar samt underlätta fjärrhantering av produktionsmål och nyckelvärden.

Swing Assist

Swing Assist stoppar automatiskt maskinsvängning vid punkter som förinställts av föraren. Sväng helt enkelt till den önskade stoppunkten och aktivera genom att använda maskinens monitor eller en joystickknapp för förinställning. När du närmar dig kommer maskinen automatiskt att minska hastigheten och inte tillåta svängning bortom den inställda punkten. Swing Assist hjälper dig pricka in fler upprepade svängmål för att hjälpa dig minska bränsleförbrukningen och förbättra cykeltiderna.

*Payload-tekniken är inte godkänd för handel.
**VisionLink^TM-prenumeration krävs.

Alla funktioner är inte tillgängliga i alla regioner. Kontakta Cat-återförsäljaren för de specifika erbjudanden som finns att tillgå i ditt område. Versionsnummer: 07E

C4.4-motorn kan köras på biodiesel upp till B20 och uppfyller emissionsnormerna enligt U.S. EPA Tier 4 Final och EU steg V med ett efterbehandlingssystem som inte kräver något planerat underhåll eller driftstopp.
Matcha maskinen till den aktuella arbetsuppgiften med tre effektlägen – Power, Smart och Eco. Smart-läget anpassar motorn och hydraulkraften automatiskt till arbetsförhållandena och ger maximal kraft när det behövs och minskar kraften när det inte behövs för att spara bränsle.
Det avancerade elektrohydrauliska systemet ger en perfekt balans mellan kraft och effektivitet samtidigt som du får den kontroll du behöver.
SmartBoom™ låter bommen röra sig uppåt och nedåt utan att använda något pumpflöde så att föraren kan koncentrera sig på arbetet med stickan och skopan.
Ventilprioritet sätter hydraultryck och flöde där du behöver det.
Programmera och spara önskat effektläge och gör joystickinställningar med ditt förar-ID. Maskinen kommer automatiskt ihåg dina inställningar.

Integrerade tekniska lösningar från Cat®

Cat Payload hjälper dig nå exakta lastningsmål för att förbättra drifteffektiviteten. Lyft mängder med material – gripklo eller gripskopa – och väg materialet i realtid, utan svängning.
Kombinera Payload med VisionLink^TM och fjärrhantera dina produktionsmål.
VisionLink^TM ger tillgång till användbara data för alla resurser – oavsett maskinparkens storlek eller tillverkare. * Granska utrustningsdata via en stationär dator eller mobil enhet för att maximera drifttiden och optimera resurserna. Instrumentpaneler ger tillgång till information som timmar, kilometer, plats, tomgångstid och bränsleförbrukning. Använd informationen för att fatta beslut som sänker kostnaderna, förenklar underhållet och förbättrar säkerheten och tryggheten på din arbetsplats.
Swing Assist stoppar automatiskt maskinsvängning vid punkter som förinställts av föraren. Sväng helt enkelt till den önskade stoppunkten och aktivera genom att använda maskinens monitor eller en joystickknapp för förinställning. När du närmar dig kommer maskinen automatiskt att minska hastigheten och inte tillåta svängning bortom den inställda punkten. Swing Assist hjälper dig pricka in fler upprepade svängmål för att hjälpa dig minska bränsleförbrukningen och förbättra cykeltiderna.
Felsökning på distans är en mobilapp som ger Cat-återförsäljaren möjlighet att utföra diagnostiska tester på dina anslutna maskiner på distans, för att säkerställa att problem löses snabbt och med mindre stilleståndstid.
Fjärruppdatering är en mobilapp som gör att du kan uppdatera inbyggd programvara utan någon tekniker på plats, vilket innebär att du kan göra programuppdateringar när det passar dig och förbättra den övergripande drifteffektiviteten.

*Datafältets tillgänglighet kan variera beroende på tillverkaren av utrustningen.

Välj mellan hyttalternativen Deluxe och Premium. Båda ger en bekväm och ergonomisk arbetsmiljö.
Hytten har ett brett säte som kan anpassas för förare av alla storlekar.
Styr maskinen bekvämt med alla kontroller lätt åtkomliga framför dig.
Standardiserad automatisk klimatanläggning håller dig vid rätt temperatur under hela skiftet.
Det avancerade luftfiltreringssystemet med integrerad förrenare (tillval) hjälper till att förhindra att skadliga luftburna ämnen kommer in via luftkonditioneringssystemet.
Det finns gott om förvaringsutrymme för utrustning i hytten – under och bakom sätet, över huvudet och i konsolerna. En mugghållare, dokumenthållare, flaskhållare och klädkrok medföljer också.
Använd standardradions USB-portar och Bluetooth^®-teknik för att ansluta till personliga enheter.
Extrarelä som tillval ger dig möjlighet att slå på och av CB-radio, varningsljus och andra tillbehör utan att du behöver ta händerna från joystickarna.
Det kontinuerligt förbättrade användargränssnittet ger intuitiv navigering, samtidigt som den användarvänliga menyn på pekskärmen minimerar avbrott i prestandan.

Lita på att din maskin tål slitage, år efter år. Bom, stickor och andra utsatta partier är förstärkta med tjocka flerplåtsdetaljer, gjutningar och smidda partier för att säkerställa kvalitet och tillförlitlighet.
Arbeta upp till 3 000 m (9 840 fot) över havet utan effektreducering.
Låt inte temperaturen hindra dig från att arbeta. Maskinen har en standardkapacitet vid hög omgivningstemperatur på upp till 52 °C (125 °F) och en kallstartskapacitet på ner till -18 °C (0 °F).
Automatisk uppvärmning påskyndar uppvärmningen av hydraulolja i kall väderlek och bidrar till att förlänga komponenternas livslängd.
Standardautosmörjning underlättar underhållet eftersom hela maskinen smörjs automatiskt, från svänglagret och hyttlyften till längst ut på stickan.
Anpassa maskinen efter arbetsuppgiften. Med flera olika konfigurationer kan du anpassa din maskin efter dina behov.
15 kW (20 hk) generator som tillval för magnetfunktion. Generatorreglagen är helt integrerade i hyttmonitorn.
Utöka din arbetskapacitet med tillbehör för flera olika arbetsområden.

Håll koll på maskinens filterlivslängd och underhållsintervall via monitorn i hytten.
Portar för planerad oljeprovtagning (S•O•S^SM) sitter på marknivå, vilket underlättar underhåll och gör att du snabbt och enkelt kan ta vätskeprover för analys.
Du kan sänka underhållskostnaderna tack vare den långa livslängden på luftintagsfiltret med förrenare.
Hydrauloljefiltret ger hög filtreringsprestanda, tömningsfria ventiler som håller oljan ren när filtret byts ut och en lång livslängd med ett bytesintervall på 3 000 timmar.
De högeffektiva kylfläktarna körs endast när de verkligen behövs och du kan ange intervaller för automatisk reversering för att hålla elementen rena utan att du behöver avbryta arbetet.
Avfallspaketet (tillval) inkluderar en kylare med brett flänsavstånd och luftinloppsgaller med en integrerad vibrationsanordning utformad för att förbättra den reverserande fläktens prestanda och rengöringsresultaten.
Öka produktiviteten med proaktiva servicepåminnelser. Integrated Vehicle Health Management-systemet varnar föraren med steg-för-steg-vägledning för underhåll samt reservdelar du behöver, så att du slipper onödiga driftstopp.

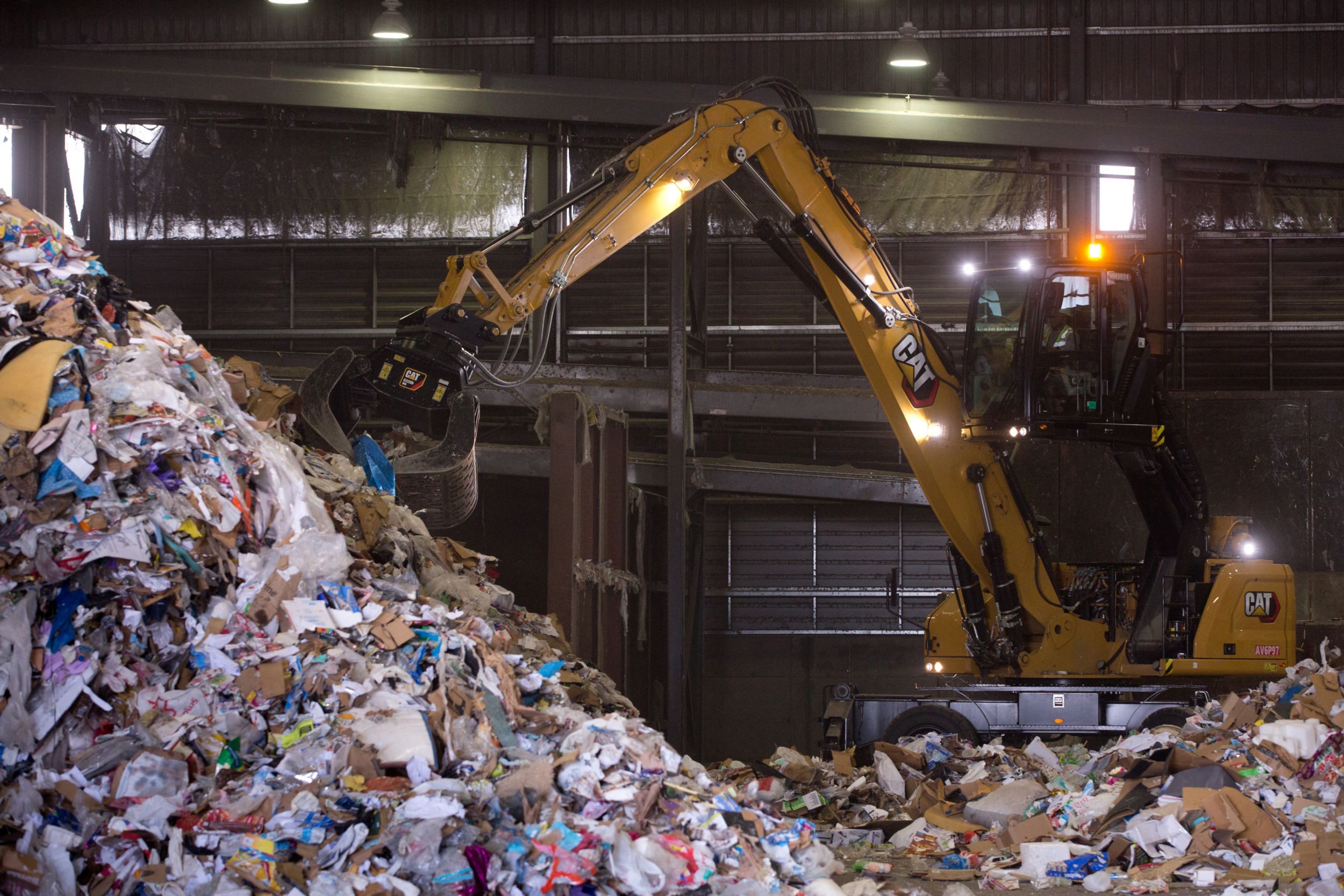

Hyttundvikande hjälper dig att undvika kontakt mellan arbetsredskapet och hytten.
2D E-gräns förhindrar att maskinen flyttar sig utanför de förardefinierade parametrar.
En avstängningsomkopplare på marknivå stoppar all bränsletillförsel till motorn när den aktiveras och stänger av maskinen.
Skydda din maskin med ett förar-ID. Använd din PIN-kod på monitorn för att aktivera tryckknappens startfunktion.
Du får god sikt tack vare smala hyttstolpar, stora fönster och en plan motorhuvsdesign. Bakåtriktade kameror och sidkameror är standard.
Lysdiodbelysning med 1 800 lumen på hyttens utsida som standard lyser upp omgivningen och skapar en säkrare arbetsmiljö.
Tjocka, stöttåliga vindrutor som uppfyller klass P5A.
Serviceplattformens design ger enkelt, säkert och snabbt tillträde till den övre serviceplattformen. Serviceplattformen har halkskyddsplåtar för att minska halkrisken.
Den hydrauliska låsspaken finns som standard och isolerar alla hydrauliska funktioner och transportfunktioner i sänkt läge.
Förarskydd (OPG) som tillval skyddar mot fall och flygande skräp.
I en nödsituation kan hytten sänkas säkert med nödventil som sitter bakom hyttlyften eller till höger om sätet. Det är lätt att nå ventilen som sitter bakom hyttlyften.
Backventiler för sänkning av bom och sticka förhindrar bakåtflöden för att hålla det främre länkaget säkert på plats om det hydrauliska systemet oväntat skulle förlora tryck.
Servicearbete blir enklare och säkrare med inspektionsbelysning som tillval. Med en knapptryckning lyser lamporna upp motor-, pump-, batteri- och kylarutrymmet för bättre sikt.

Cat C4.4-motorn uppfyller emissionsnormerna enligt U.S. EPA Tier 4 Final och EU steg V.
MH3024 släpper ut mindre koldioxid än MH3024-06.
Cat-dieselmotorer ska använda ULSD (dieselbränsle med ultralåg svavelhalt med högst 15 ppm svavel eller mindre) och är kompatibla* med ULSD blandat med följande bränslen med lägre kolintensitet**, upp till: 20 % FAME-biodiesel (fettsyrametylestrar)*** eller 100 % förnybar diesel, HVO-bränslen (vätebehandlad vegetabilisk olja) och GTL-bränslen (gas-to-liquid). Se riktlinjerna för tillämpning. Kontakta Cat-återförsäljaren eller "Caterpillar Machine Fluids Recommendations" (SEBU6250) för mer information.
Automatisk varvtalsreglering hjälper till att minska onödig bränsleförbrukning och utsläpp av växthusgaser genom att automatiskt låta motorn gå över i tomgångsläge när maskinen inte används.
Cat 2D E-gräns håller frontlänkaget inom ett definierat arbetsområde för att undvika risker som annan trafik. Det bidrar inte bara till personalens säkerhet utan hjälper dig också att undvika reparationer, stilleståndstid och höga viten för arbetsplatsen.
Längre underhållsintervall bidrar till kortare stilleståndstider och minskar mängden vätska och filter som byts ut under maskinens livslängd.
VisionLink^TM visar koldioxidemissionerna för övervakade tillgångar, beräknade efter bränsletyp för drifttidens bränsleförbrukning varje dag i ett valt datumintervall.
Fjärrstyrd blinksignal minskar underhållstiden och håller resurserna igång med maximal effektivitet. Varningar för maskinuppdateringar skickas virtuellt från Cat-återförsäljaren och uppdateringar kan genomföras utan att en tekniker behöver vara på plats.
Genom att låta din Cat-återförsäljare testa maskinen virtuellt medan den arbetar kan felsökning utföras på distans, vilket minskar underhållstiden och håller igång maskinen med maximal effektivitet. När problemet har identifierats kan en tekniker åtgärda det på rätt sätt redan från början, vilket sparar både tid och pengar.

*Även om Caterpillars motorer är kompatibla med dessa alternativa bränslen är användningen av dessa inte tillåtet i alla regioner.
**Växthusgasemissioner vid avgasröret från bränslen med lägre kolintensitet är i princip desamma som från traditionella bränslen.
***Motorer utan någon enhet för efterbehandling kan använda högre blandningar med upp till 100 % biodiesel (kontakta Cat-återförsäljaren om du vill använda högre blandningar än 20 % biodiesel).

Ta dig an arbetsuppgifterna med en komplett Cat^®-lösning. Cat-redskap är mer än bara tillbehör – de är viktiga verktyg som definierar vad maskinen kan göra. När du monterar Cat-redskap på en Cat-grävmaskin låser du upp ett helt integrerat system skapat för prestanda, hållbarhet och effektivitet. Oavsett om du rensar mark, bryter betong eller kompakterar jord förvandlar rätt redskap din grävmaskin till ett kraftfullt universalverktyg som är redo för allt som ställs i dess väg. Beroende på projekt eller tillämpning kan du dra nytta av följande redskap för grävmaskiner:

Clamshell-gripar: Perfekta för att hantera bulkmaterial, muddra och gräva i lösa eller semikompakterade material som sand, grus och skräp. Med två rörliga käftar kan du styra lastning och tömning med stor precision. Hög kapacitet och styrd drift gör att de passar perfekt för portar, återvinning och tunga anläggningsprojekt.
Rivnings- och sorteringsgripar: Hanterar större skräp och kan användas för att sortera material i högar med god precision. Dessa gripar är konstruerade för hög precision vid rivning och materialsortering och hanterar betong, armeringsjärn, trä och blandat avfall. Hög fastspänningskraft och smidiga rörelser gör dessa perfekta för primär och sekundär rivning samt återvinningsarbeten.
Orange Peel-gripar: Byggda för skrot- och bulkhantering och utmärker sig vid oregelbundna, tunga laster som metall, sten och avfall. De hydrauliska spetsarna ger överlägset grepp och inträngning. Hög kapacitet och kontinuerlig rotation är perfekt lämpat för skrotupplag och överföringsstationer. Cat^® erbjuder dessa gripar med ett urval av olika utformade käftar och klor för att passa många slags tillämpningar.
Kombiverktyg: Ett mångsidigt verktyg för rivning, utrustat med utbytbara käftar för hantering av betong, stål och armeringsjärn. Kombiverktyg har kapacitet för kapning, krossning och pulverisering i ett och samma redskap. Den modulära designen maximerar effektiviteten för en mängd olika behov på arbetsplatsen.

Cat^®-redskap är konstruerade för att maximera grävmaskinens produktivitet och bidra till att utföra mer arbete med högre effektivitet och trygghet. Att välja rätt redskap handlar inte bara om kompatibilitet, utan om att frigöra maskinens fulla potential samtidigt som du undviker utrustningsskador eller säkerhetsrisker. Kontakta en Cat-återförsäljare för att hitta optimala verktyg för din specifika maskin och tillämpning.

Specifikationer Standardutrustning Tillvalsutrustning

Produktspecifikation för MH3024

Motor

Motormodell	Cat® C4.4 Cat® C4.4
Nettoeffekt – ISO 9249	171 hp 128 K/W
Nettoeffekt – ISO 9249 (DIN)	174 hp (metrisk) 174 hp (metrisk)
Motoreffekt – maximal – SS-ISO 14396	174 hp 129 K/W
Motoreffekt – ISO14396 (DIN)	176 hp (metrisk) 176 hp (metrisk)
Cylinderdiameter	4.1 tum 105 mm
Slaglängd	5.3 tum 135 mm
Slagvolym	268.5 tum³ 4.4 l
Kan köras på biodiesel	Upp till B20¹ Upp till B20¹
Emissioner	Uppfyller emissionsnormerna enligt U.S. EPA Tier 4 Final och EU steg V. Uppfyller emissionsnormerna enligt U.S. EPA Tier 4 Final och EU steg V.
Obs! (1)	Angiven nettoeffekt är svänghjulets effekt när motorn är utrustad med fläkt, luftrenare, modul för rena emissioner (CEM) för avgasefterbehandling, generator och kylfläkt som körs på medelhög hastighet. Nominellt motorvarvtal 2200 rpm. Angiven effekt testas enligt specificerad standard vid tiden för tillverkningen. Angiven nettoeffekt är svänghjulets effekt när motorn är utrustad med fläkt, luftrenare, modul för rena emissioner (CEM) för avgasefterbehandling, generator och kylfläkt som körs på medelhög hastighet. Nominellt motorvarvtal 2200 rpm. Angiven effekt testas enligt specificerad standard vid tiden för tillverkningen.
Obs! (2)	¹Cat-dieselmotorer ska använda ULSD (dieselbränsle med ultralåg svavelhalt med högst 15 ppm svavel eller mindre) och är kompatibla* med ULSD blandat med följande bränslen med lägre kolintensitet, upp till: 20 % FAME-biodiesel (fettsyrametylestrar)* eller 100 % förnybar diesel, HVO-bränslen (vätebehandlad vegetabilisk olja) och GTL-bränslen (gas-to-liquid). Se riktlinjerna för tillämpning. Kontakta Cat-återförsäljaren eller se ”Caterpillars vätskerekommendationer” (SEBU6250) för mer information. Medan Caterpillars motorer är kompatibla med dessa alternativa bränslen är användningen av dem inte tillåtet i alla regioner. Växthusgasemissioner vid avgasröret från bränslen med lägre kolintensitet är i princip desamma som från traditionella bränslen. *Motorer utan någon enhet för efterbehandling kan använda högre blandningar med upp till 100 % biodiesel (kontakta Cat-återförsäljaren om du vill använda högre blandningar än 20 % biodiesel). ¹Cat-dieselmotorer ska använda ULSD (dieselbränsle med ultralåg svavelhalt med högst 15 ppm svavel eller mindre) och är kompatibla med ULSD blandat med följande bränslen med lägre kolintensitet, upp till: 20 % FAME-biodiesel (fettsyrametylestrar)* eller 100 % förnybar diesel, HVO-bränslen (vätebehandlad vegetabilisk olja) och GTL-bränslen (gas-to-liquid). Se riktlinjerna för tillämpning. Kontakta Cat-återförsäljaren eller se ”Caterpillars vätskerekommendationer” (SEBU6250) för mer information. Medan Caterpillars motorer är kompatibla med dessa alternativa bränslen är användningen av dem inte tillåtet i alla regioner. Växthusgasemissioner vid avgasröret från bränslen med lägre kolintensitet är i princip desamma som från traditionella bränslen. **Motorer utan någon enhet för efterbehandling kan använda högre blandningar med upp till 100 % biodiesel (kontakta Cat-återförsäljaren om du vill använda högre blandningar än 20 % biodiesel).

Vikter

Arbetsvikt	59100 lb 26800 kg
Obs!	Arbetsvikten inkluderar full bränsletank, förare och 1 400 kg (3 086 lb) arbetsredskap. Vikten varierar beroende på konfiguration. Arbetsvikten inkluderar full bränsletank, förare och 1 400 kg (3 086 lb) arbetsredskap. Vikten varierar beroende på konfiguration.

Bladets arbetsområden

Maximal räckvidd	39.4 ft 12010 mm
Bom	MH-bom 7,45 m (24 fot 5 tum) MH-bom 7,45 m (24 fot 5 tum)
Sticka	5,0 m (16 fot 5 tum) nedböjd nos 5,0 m (16 fot 5 tum) nedböjd nos
Maximal höjd	42.7 ft 13030 mm
Minimal tipphöjd	14.8 ft 4520 mm
Maximalt djup	9.9 ft 3010 mm
Bommens pinnhöjd	30.4 ft 9260 mm

Transmission

Maximal körhastighet	12.4 km/h 20 km/h
Dragkraft	28551 lbf 127 kN
Maximal backtagningsförmåga	65% 65%

Hydrauliskt system

Maximalt tryck – redskap	5075 psi 35000 kPa
Maximalt tryck – svängning	5656 psi 39000 kPa
Maximalt tryck – körning	5075 psi 35000 kPa

Svängmekanism

Svänghastighet	8 rpm 8 rpm
Maximalt svängmoment	42631 lbf ft 58 kN·m

Volymuppgifter för service

Bränsletankens volym	92.5 gal (US) 350 l
KYLSYSTEM	9.5 gal (US) 36 l
Motorolja	3.4 gal (US) 13 l
Bakaxel – hus (differential)	3.7 gal (US) 14 l
Slutväxel – vardera	0.7 gal (US) 2.5 l
Powershift-transmission	0.7 gal (US) 2.5 l
Hydrauliskt system – inklusive tank	91.1 gal (US) 345 l
Hydraultank	40.9 gal (US) 155 l
Tank för dieselavgasvätska (DEF)	7.9 gal (US) 30 l

Mått

Bom	MH-bom 7,45 m (24 fot 5 tum) MH-bom 7,45 m (24 fot 5 tum)
Sticka	5,0 m (16 fot 5 tum) nedböjd nos 5,0 m (16 fot 5 tum) nedböjd nos
Transportlängd	35 ft 10670 mm
Maskinlängd	17.4 ft 5290 mm
Bakre svängradie	8.5 ft 2600 mm
Frigång under motvikt	4.3 ft 1300 mm
Hytthöjd – nedsänkt	11 ft 3350 mm
Hytthöjd – nedsänkt med OPG	11 ft 3350 mm
Hytthöjd – upphöjd	18.9 ft 5750 mm
Hytthöjd – upphöjd med OPG	18.9 ft 5750 mm
Hjulbas	9 ft 2750 mm
Transportbredd	9.8 ft 2990 mm
Markfrigång	0.8 ft 240 mm
Underredets längd	17.4 ft 5300 mm

Luftkonditioneringssystem

Obs! (1)

Luftkonditioneringssystemet i den här maskinen innehåller kylmedlet R134a eller R1234yf med fluorerade växthusgaser. Se märkningen eller handboken för att identifiera gasen. Om R134a (global uppvärmningspotential = 1 430) används innehåller systemet 1,3 kg (2,9 lb) kylmedel, vilket motsvarar 1 859 ton (2 049 US-ton) kolioxid. Om R1234yf (global uppvärmningspotential = 0,5) används innehåller systemet 1 kg (2,2 lb) kylmedel, vilket motsvarar 0,001 ton (0,001 US-ton) koldioxid. Luftkonditioneringssystemet i den här maskinen innehåller kylmedlet R134a eller R1234yf med fluorerade växthusgaser. Se märkningen eller handboken för att identifiera gasen. Om R134a (global uppvärmningspotential = 1 430) används innehåller systemet 1,3 kg (2,9 lb) kylmedel, vilket motsvarar 1 859 ton (2 049 US-ton) kolioxid. Om R1234yf (global uppvärmningspotential = 0,5) används innehåller systemet 1 kg (2,2 lb) kylmedel, vilket motsvarar 0,001 ton (0,001 US-ton) koldioxid.

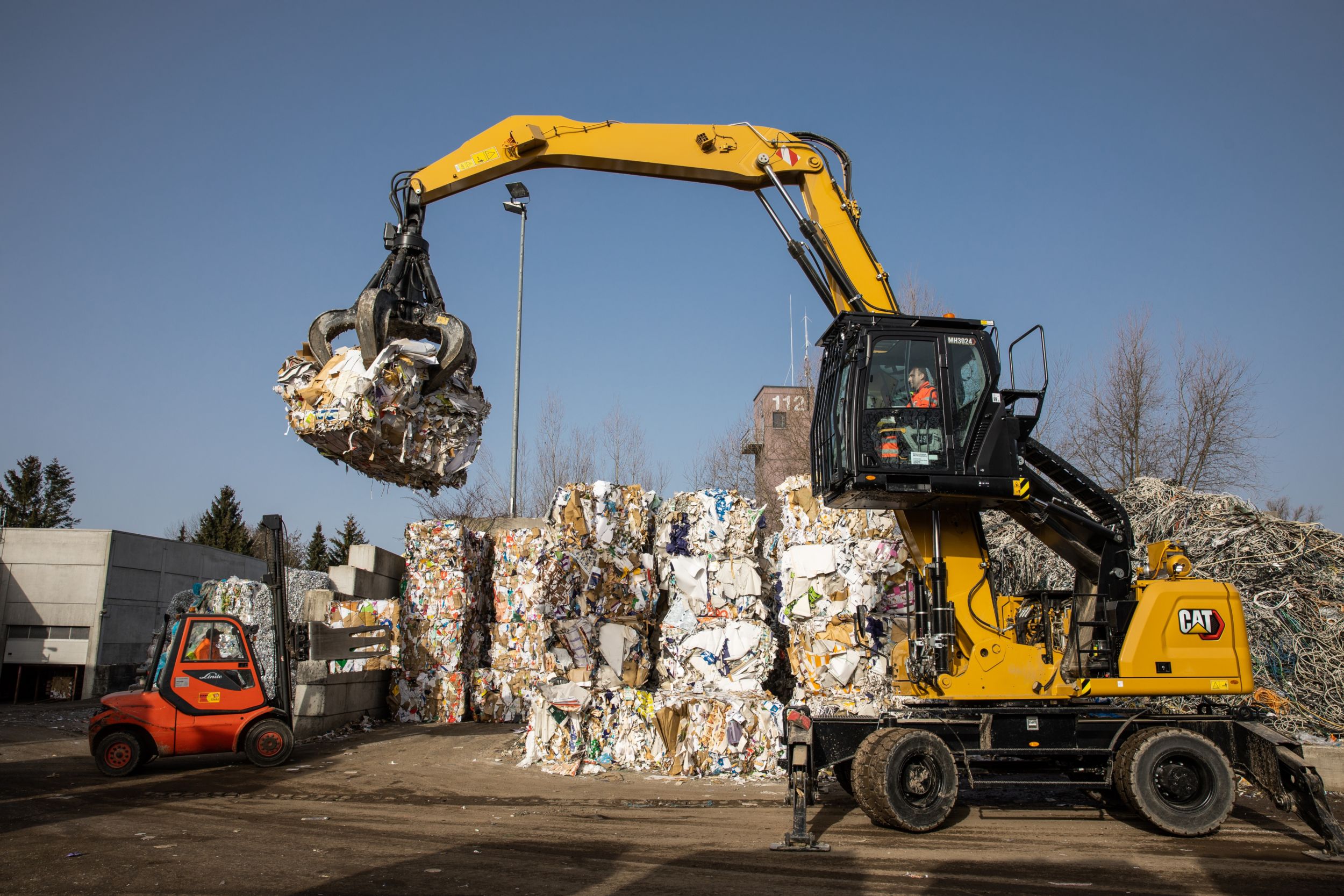

Hållbarhet

Återvinningsbarhet

96% 96%

MH3024 Standardutrustning

Obs!

Standardutrustning och tillval kan variera. Kontakta Cat-återförsäljaren om du vill ha mer information.

Hytt

Hytt med avancerad ljuddämpning och tippskydd (TOPS)

Högupplöst 254 mm (10 tum) LCD-pekskärm

Automatisk luftkonditionering i två zoner

Snabbvalsratt och kortkommandon för monitorstyrning

Nyckelfri motorstyrning

Uppvärmt säte med luftfjädring (Deluxe-hytt)

Uppvärmt och kylt säte med automatisk, justerbar fjädring (Premium-hytt)

Cat-teknik

VisionLink®

Fjärruppdatering och Felsökning på distans

Cat Payload

Elsystem

Underhållsfria batterier

LED-belysning i chassit, bom- och sticklampor till vänster/höger, hyttbelysning

Central elektrisk strömställare

Programmerbar LED-arbetsbelysning med tidsfördröjning

Service och underhåll

Portar för planerad oljeprovtagning (S·O·S℠)

Automatiskt smörjsystem for redskap och svängsystem

Inbyggt system för hantering av maskinhälsa

Motor

Cat C4.4 dieselmotor

Tre valbara lägen: Power, Smart, Eco

Höjdkapacitet på 3 000 m (9 840 fot) höjd utan effektreducering

Kallstartskapacitet ned till −18 °C (−0 °F)

Kylkapacitet vid hög omgivningstemperatur på upp till 52 °C (125 °F)

Elektrisk bränsleurluftningspump

Behovsstyrda kylfläktar med automatisk reversering

Hydrauliskt system

Backventiler för bom- och sticksänkning

Elektronisk huvudreglerventil

Automatisk hydrauloljeuppvärmning

Tunglyftsläge

Trygghet och säkerhet

Bakåt- och högerriktade kameror

Signalhorn

Neutralspak (spärr) för alla reglage

Sekundär motoravstängning i hytten åtkomlig från marknivå

2D E-gräns (endast tillgängligt med MH-bommar)

Hyttundvikande (endast tillgängligt med MH-bommar)

Swing Assist

Underrede och ramverk

Allhjulsdrift

Automatiskt broms-/axellås

Kryphastighet

Elektroniskt sväng- och transportlås

Kraftiga axlar, avancerat skivbromssystem och färdmotor med justerbar bromskraft

Låsbar pendelframaxel med fjärrmonterad smörjpunkt

Hydrostatisk transmission med två växlar

MH3024 Tillvalsutrustning

Obs!

Standardutrustning och tillval kan variera. Kontakta Cat-återförsäljaren om du vill ha mer information.

Bommar och stickor

5,26 m (17 fot 3 tum) bom med variabel vinkel

5,65 m (18 fot 6 tum) bom i ett stycke

6,4 m (21 fot 0 tum) MH-bom

7,45 m (24 fot 5 tum) MH-bom

5,0 m (16 fot 5 tum) sticka med nedböjd nos

2,5 m (8 fot 2 tum) sticka

2,9 m (9,6 tum) rak sticka

4,3 m (14 fot 1 tum) rak sticka

Konfiguration utan sticka

Hytt

Avancerad hyttfiltrering

Fast laminerad vindruta i ett stycke (P5A-glas)

Fast laminerad vindruta i två stycken (P8B-glas)

Förarskydd (OPG)

Motor

Kylsystem för avfall

Trygghet och säkerhet

360° sikt

Inspektionsbelysning

Roterande varningsljus på hytten

Underrede och ramverk

2,75 m (9 fot 0 tum) brett underrede

2,9 m (9 fot 10 tum) brett underrede

4 200kg (9 260 lb) motvikt

Motvikt 4 700 kg (10 370 lb)

11.00-20 16 PR, dubbla däck

10.00-20, dubbla däck i massivt gummi

Skjutblad

Steg fram- och baktill

Produktspecifikation för MH3024

Hämta Skriv ut

Motor

Motormodell	Cat® C4.4 Cat® C4.4
Nettoeffekt – ISO 9249	171 hp 128 K/W
Nettoeffekt – ISO 9249 (DIN)	174 hp (metrisk) 174 hp (metrisk)
Motoreffekt – maximal – SS-ISO 14396	174 hp 129 K/W
Motoreffekt – ISO14396 (DIN)	176 hp (metrisk) 176 hp (metrisk)
Cylinderdiameter	4.1 tum 105 mm
Slaglängd	5.3 tum 135 mm
Slagvolym	268.5 tum³ 4.4 l
Kan köras på biodiesel	Upp till B20¹ Upp till B20¹
Emissioner	Uppfyller emissionsnormerna enligt U.S. EPA Tier 4 Final och EU steg V. Uppfyller emissionsnormerna enligt U.S. EPA Tier 4 Final och EU steg V.
Obs! (1)	Angiven nettoeffekt är svänghjulets effekt när motorn är utrustad med fläkt, luftrenare, modul för rena emissioner (CEM) för avgasefterbehandling, generator och kylfläkt som körs på medelhög hastighet. Nominellt motorvarvtal 2200 rpm. Angiven effekt testas enligt specificerad standard vid tiden för tillverkningen. Angiven nettoeffekt är svänghjulets effekt när motorn är utrustad med fläkt, luftrenare, modul för rena emissioner (CEM) för avgasefterbehandling, generator och kylfläkt som körs på medelhög hastighet. Nominellt motorvarvtal 2200 rpm. Angiven effekt testas enligt specificerad standard vid tiden för tillverkningen.
Obs! (2)	¹Cat-dieselmotorer ska använda ULSD (dieselbränsle med ultralåg svavelhalt med högst 15 ppm svavel eller mindre) och är kompatibla* med ULSD blandat med följande bränslen med lägre kolintensitet, upp till: 20 % FAME-biodiesel (fettsyrametylestrar)* eller 100 % förnybar diesel, HVO-bränslen (vätebehandlad vegetabilisk olja) och GTL-bränslen (gas-to-liquid). Se riktlinjerna för tillämpning. Kontakta Cat-återförsäljaren eller se ”Caterpillars vätskerekommendationer” (SEBU6250) för mer information. Medan Caterpillars motorer är kompatibla med dessa alternativa bränslen är användningen av dem inte tillåtet i alla regioner. Växthusgasemissioner vid avgasröret från bränslen med lägre kolintensitet är i princip desamma som från traditionella bränslen. *Motorer utan någon enhet för efterbehandling kan använda högre blandningar med upp till 100 % biodiesel (kontakta Cat-återförsäljaren om du vill använda högre blandningar än 20 % biodiesel). ¹Cat-dieselmotorer ska använda ULSD (dieselbränsle med ultralåg svavelhalt med högst 15 ppm svavel eller mindre) och är kompatibla med ULSD blandat med följande bränslen med lägre kolintensitet, upp till: 20 % FAME-biodiesel (fettsyrametylestrar)* eller 100 % förnybar diesel, HVO-bränslen (vätebehandlad vegetabilisk olja) och GTL-bränslen (gas-to-liquid). Se riktlinjerna för tillämpning. Kontakta Cat-återförsäljaren eller se ”Caterpillars vätskerekommendationer” (SEBU6250) för mer information. Medan Caterpillars motorer är kompatibla med dessa alternativa bränslen är användningen av dem inte tillåtet i alla regioner. Växthusgasemissioner vid avgasröret från bränslen med lägre kolintensitet är i princip desamma som från traditionella bränslen. **Motorer utan någon enhet för efterbehandling kan använda högre blandningar med upp till 100 % biodiesel (kontakta Cat-återförsäljaren om du vill använda högre blandningar än 20 % biodiesel).

Vikter

Arbetsvikt	59100 lb 26800 kg
Obs!	Arbetsvikten inkluderar full bränsletank, förare och 1 400 kg (3 086 lb) arbetsredskap. Vikten varierar beroende på konfiguration. Arbetsvikten inkluderar full bränsletank, förare och 1 400 kg (3 086 lb) arbetsredskap. Vikten varierar beroende på konfiguration.

Bladets arbetsområden

Maximal räckvidd	39.4 ft 12010 mm
Bom	MH-bom 7,45 m (24 fot 5 tum) MH-bom 7,45 m (24 fot 5 tum)
Sticka	5,0 m (16 fot 5 tum) nedböjd nos 5,0 m (16 fot 5 tum) nedböjd nos
Maximal höjd	42.7 ft 13030 mm
Minimal tipphöjd	14.8 ft 4520 mm
Maximalt djup	9.9 ft 3010 mm
Bommens pinnhöjd	30.4 ft 9260 mm

Transmission

Maximal körhastighet	12.4 km/h 20 km/h
Dragkraft	28551 lbf 127 kN
Maximal backtagningsförmåga	65% 65%

Hydrauliskt system

Maximalt tryck – redskap	5075 psi 35000 kPa
Maximalt tryck – svängning	5656 psi 39000 kPa
Maximalt tryck – körning	5075 psi 35000 kPa

Svängmekanism

Svänghastighet	8 rpm 8 rpm
Maximalt svängmoment	42631 lbf ft 58 kN·m

Volymuppgifter för service

Bränsletankens volym	92.5 gal (US) 350 l
KYLSYSTEM	9.5 gal (US) 36 l
Motorolja	3.4 gal (US) 13 l
Bakaxel – hus (differential)	3.7 gal (US) 14 l
Slutväxel – vardera	0.7 gal (US) 2.5 l
Powershift-transmission	0.7 gal (US) 2.5 l
Hydrauliskt system – inklusive tank	91.1 gal (US) 345 l
Hydraultank	40.9 gal (US) 155 l
Tank för dieselavgasvätska (DEF)	7.9 gal (US) 30 l

Mått

Bom	MH-bom 7,45 m (24 fot 5 tum) MH-bom 7,45 m (24 fot 5 tum)
Sticka	5,0 m (16 fot 5 tum) nedböjd nos 5,0 m (16 fot 5 tum) nedböjd nos
Transportlängd	35 ft 10670 mm
Maskinlängd	17.4 ft 5290 mm
Bakre svängradie	8.5 ft 2600 mm
Frigång under motvikt	4.3 ft 1300 mm
Hytthöjd – nedsänkt	11 ft 3350 mm
Hytthöjd – nedsänkt med OPG	11 ft 3350 mm
Hytthöjd – upphöjd	18.9 ft 5750 mm
Hytthöjd – upphöjd med OPG	18.9 ft 5750 mm
Hjulbas	9 ft 2750 mm
Transportbredd	9.8 ft 2990 mm
Markfrigång	0.8 ft 240 mm
Underredets längd	17.4 ft 5300 mm

Luftkonditioneringssystem

Obs! (1)

Hållbarhet

Återvinningsbarhet

96% 96%

MH3024 Standardutrustning

Skriv ut

Obs!

Standardutrustning och tillval kan variera. Kontakta Cat-återförsäljaren om du vill ha mer information.

Hytt

Hytt med avancerad ljuddämpning och tippskydd (TOPS)

Högupplöst 254 mm (10 tum) LCD-pekskärm

Automatisk luftkonditionering i två zoner

Snabbvalsratt och kortkommandon för monitorstyrning

Nyckelfri motorstyrning

Uppvärmt säte med luftfjädring (Deluxe-hytt)

Uppvärmt och kylt säte med automatisk, justerbar fjädring (Premium-hytt)

Cat-teknik

VisionLink®

Fjärruppdatering och Felsökning på distans

Cat Payload

Elsystem

Underhållsfria batterier

LED-belysning i chassit, bom- och sticklampor till vänster/höger, hyttbelysning

Central elektrisk strömställare

Programmerbar LED-arbetsbelysning med tidsfördröjning

Service och underhåll

Portar för planerad oljeprovtagning (S·O·S℠)

Automatiskt smörjsystem for redskap och svängsystem

Inbyggt system för hantering av maskinhälsa

Motor

Cat C4.4 dieselmotor

Tre valbara lägen: Power, Smart, Eco

Höjdkapacitet på 3 000 m (9 840 fot) höjd utan effektreducering

Kallstartskapacitet ned till −18 °C (−0 °F)

Kylkapacitet vid hög omgivningstemperatur på upp till 52 °C (125 °F)

Elektrisk bränsleurluftningspump

Behovsstyrda kylfläktar med automatisk reversering

Hydrauliskt system

Backventiler för bom- och sticksänkning

Elektronisk huvudreglerventil

Automatisk hydrauloljeuppvärmning

Tunglyftsläge

Trygghet och säkerhet

Bakåt- och högerriktade kameror

Signalhorn

Neutralspak (spärr) för alla reglage

Sekundär motoravstängning i hytten åtkomlig från marknivå

2D E-gräns (endast tillgängligt med MH-bommar)

Hyttundvikande (endast tillgängligt med MH-bommar)

Swing Assist

Underrede och ramverk

Allhjulsdrift

Automatiskt broms-/axellås

Kryphastighet

Elektroniskt sväng- och transportlås

Kraftiga axlar, avancerat skivbromssystem och färdmotor med justerbar bromskraft

Låsbar pendelframaxel med fjärrmonterad smörjpunkt

Hydrostatisk transmission med två växlar

MH3024 Tillvalsutrustning

Skriv ut

Obs!

Standardutrustning och tillval kan variera. Kontakta Cat-återförsäljaren om du vill ha mer information.

Bommar och stickor

5,26 m (17 fot 3 tum) bom med variabel vinkel

5,65 m (18 fot 6 tum) bom i ett stycke

6,4 m (21 fot 0 tum) MH-bom

7,45 m (24 fot 5 tum) MH-bom

5,0 m (16 fot 5 tum) sticka med nedböjd nos

2,5 m (8 fot 2 tum) sticka

2,9 m (9,6 tum) rak sticka

4,3 m (14 fot 1 tum) rak sticka

Konfiguration utan sticka

Hytt

Avancerad hyttfiltrering

Fast laminerad vindruta i ett stycke (P5A-glas)

Fast laminerad vindruta i två stycken (P8B-glas)

Förarskydd (OPG)

Motor

Kylsystem för avfall

Trygghet och säkerhet

360° sikt

Inspektionsbelysning

Roterande varningsljus på hytten

Underrede och ramverk

2,75 m (9 fot 0 tum) brett underrede

2,9 m (9 fot 10 tum) brett underrede

4 200kg (9 260 lb) motvikt

Motvikt 4 700 kg (10 370 lb)

11.00-20 16 PR, dubbla däck

10.00-20, dubbla däck i massivt gummi

Skjutblad

Steg fram- och baktill

Kompatibla tekniker och tjänster

Dra nytta av Caterpillars kopplade data och säkerhetsprinciper för att förbättra effektiviteten, öka produktiviteten och göra verksamheten mer lönsam.

Hantering av utrustning

Nyttolast

produktivitet

Cat felsökning på distans

Med felsökning på distans kan din Cat-återförsäljare köra tester medan maskinen är igång. När problemet har identifierats kan en tekniker åtgärda det med rätt reservdelar och verktyg redan från början, vilket sparar både tid och pengar. Felsökning på distans minskar underhållstiden och håller maskinen igång med maximal effektivitet.

Upptäck tekniken
Cat fjärrstyrd blinksignal

Fjärrstyrd blinksignal skickar en varning från din Cat-återförsäljare för att du ska uppdatera programvaran i din maskin. För att minimera nedtiden kan uppdateringar installeras på arbetsplatsen så att du slipper vänta på att återförsäljarens tekniker ska anlända. Fjärrstyrd blinksignal minskar underhållstiden och håller resurserna igång med maximal effektivitet.

Upptäck tekniken
Cat PL161 spårare för tillbehör

Cat PL161 spårare för tillbehör är den mest avancerade OEM-integrerade lösningen för redskapsspårning. PL161 är enkel att montera på redskap eller andra föremål som du vill hålla koll på.

Upptäck tekniken
VisionLink®

VisionLink® är en molnbaserad programvara med viktiga insikter för att maximera prestanda, vilket gör att du slipper chansa när det gäller hantering av maskinparken – oavsett maskinparkens storlek eller tillverkaren av utrustningen. Ta sömlöst emot data om utrustningen till din PC eller mobila enhet – allt från en bekväm centraliserad lösning som hjälper dig att konsekvent fatta välgrundade beslut.

Upptäck tekniken

1 - 8 av 9 Items Artiklar

Föregående Nästa

Med felsökning på distans kan din Cat-återförsäljare köra tester medan maskinen är igång. När problemet har identifierats kan en tekniker åtgärda det med rätt reservdelar och verktyg redan från början, vilket sparar både tid och pengar. Felsökning på distans minskar underhållstiden och håller maskinen igång med maximal effektivitet.

Upptäck tekniken

Fjärrstyrd blinksignal skickar en varning från din Cat-återförsäljare för att du ska uppdatera programvaran i din maskin. För att minimera nedtiden kan uppdateringar installeras på arbetsplatsen så att du slipper vänta på att återförsäljarens tekniker ska anlända. Fjärrstyrd blinksignal minskar underhållstiden och håller resurserna igång med maximal effektivitet.

Upptäck tekniken

Cat PL161 spårare för tillbehör är den mest avancerade OEM-integrerade lösningen för redskapsspårning. PL161 är enkel att montera på redskap eller andra föremål som du vill hålla koll på.

Upptäck tekniken

VisionLink® är en molnbaserad programvara med viktiga insikter för att maximera prestanda, vilket gör att du slipper chansa när det gäller hantering av maskinparken – oavsett maskinparkens storlek eller tillverkaren av utrustningen. Ta sömlöst emot data om utrustningen till din PC eller mobila enhet – allt från en bekväm centraliserad lösning som hjälper dig att konsekvent fatta välgrundade beslut.

Upptäck tekniken

Cat Payload för Cat materialhanterare

teknik Cookies krävs
Om du vill aktivera den här funktionen måste du godkänna att cookies för målgruppsinriktning, funktion och prestanda används.
cookieinställningar

Nästa generations materialhanterare tar sig an alla sorters uppgifter – lastning, sortering, uppläggning och mycket mer. Med Cat® Payload-tekniken kan nyttolasten vägas under körning så att föraren alltid kan välja exakta målvikter och undvika överlastning, underlastning eller att lasta material fel.

Upptäck tekniken

1 - 8 av 9 Items Artiklar

Föregående Nästa

Nästa generations materialhanterare tar sig an alla sorters uppgifter – lastning, sortering, uppläggning och mycket mer. Med Cat® Payload-tekniken kan nyttolasten vägas under körning så att föraren alltid kan välja exakta målvikter och undvika överlastning, underlastning eller att lasta material fel.

Upptäck tekniken

VisionLink® Productivity

VisionLink® Productivity är en lättanvänd molnbaserad plattform som samlar in och sammanfattar maskintelematik och arbetsplatsdata från all din utrustning. Praktiska prestandadata överförs till webbplattformen så att användarna kan komma åt dem när och var som helst via en mobil, surfplatta eller stationär enhet – på eller utanför arbetsplatsen.

Upptäck tekniken

1 - 8 av 9 Items Artiklar

Föregående Nästa

VisionLink® Productivity är en lättanvänd molnbaserad plattform som samlar in och sammanfattar maskintelematik och arbetsplatsdata från all din utrustning. Praktiska prestandadata överförs till webbplattformen så att användarna kan komma åt dem när och var som helst via en mobil, surfplatta eller stationär enhet – på eller utanför arbetsplatsen.

Upptäck tekniken
