Walzenzüge CS11 GC

Angebot anfragen Händler suchen

Wichtige Spezifikationen

Einsatzgewicht – mit Fahrerkabine: 24775 lb; 11238 kg

Bruttoleistung: 120.7 HP; 90 kW

Nettoleistung – ISO 9249: 112.2 HP; 83.7 kW

CS11 GC
Modell wechseln

Übersicht

Bewährte Leistung und Verlässlichkeit

GC-Walzenzüge leisten mehr, als Sie erwarten, und bieten zuverlässiges und wirtschaftliches Arbeiten.

Vorteile

Einfach zu bedienen zu bedienen

Der CS11 GC ist einfach zu bedienen, bietet hervorragende Sicht und verfügt über eine Vibrationsautomatik, mit der die Arbeit noch leichter von der Hand geht.

Niedrige Betriebskosten kosten

Bis zu 10% Kraftstoffersparnis im Eco-Modus, längere Wartungsintervalle und wartungsfreies Knickgelenk mit dauergeschmierten Lagern.

Verbesserte Verdichtung Verdichtung

Höhere Amplitude und statische Linienlast, flexible XT-Gewichtssätze und skalierbare Verdichtungstechnologien für eine bessere Verdichtung.

Funktionen auf einen Blick

Komfortabler und ergonomischer Bedienstand

Die Lenkkonsole verfügt über ein LCD-Display. Es vermittelt Diagnose- und andere Daten. Bei mit Cat-Verdichtungskontrolle ausgestatteten Maschinen wird außerdem das Ergebnis der Verdichtungsmessung hier angezeigt.
Das Multipositionslenkrad ist komfortabel verstellbar. Der bequeme, einstellbare Vinylsitz ist mit einem Sicherheitsgurt versehen. Sämtliche Bedienelemente und Informationen sind in Griffweite. Der 12-V-Adapter liefert Strom für elektronische Mobilgeräte. Eine Fußmatte dämpft Vibrationen. An der Lenksäule sind Getränkehalter angebracht. Große Spiegel bieten hervorragende Sicht hinter die Maschine.
Der Fahrer hat freie Sicht auf die Bandagenkanten vorn, die Reifenkanten hinten und das Maschinenheck. So werden Sicherheit und Produktivität gesteigert. Optionale Spiegel bieten noch mehr Sicht nach hinten.

Antriebsstrang

GC-Walzenzüge sind mit einem Cat-Motor ausgestattet, der für mehr Effizienz, bessere Servicefreundlichkeit, mehr Leistung und weniger Geräuschemissionen sorgt.

Technologien für mehr Qualität und Produktivität

Die Cat-Verdichtungskontrolle kann um eine optionale GNSS-Antenne für globale Navigationssatellitensysteme und das zugehörige Display erweitert werden. In Verbindung mit SBAS-Korrektursignalen werden höhere Genauigkeiten bei der Positionsbestimmung erzielt, sodass der Fahrer die Ergebnisse überwachen und für Analyse- oder Dokumentationszwecke geografischen Positionen zuordnen kann. Außerdem kann ein GNSS-Kartierungssystem mit RTK-Genauigkeit bestellt werden, das präziser arbeitet als SBAS.
Sie können zwischen Verdichtungsmesserwert und Machine Drive Power (MDP) zur Verdichtungskontrolle wählen. Beide zeigen Ergebnisse in Echtzeit auf dem LCD-Display an.
Der Verdichtungsmesserwert (CMV, Compaction Meter Value) nutzt einen Beschleunigungsmesser beim Einsatz auf körnigen Böden. Er ist für Glattmantelbandagen verfügbar. Während der Vibration der Bandage nimmt er in einer Bodentiefe von 1–1,2Metern (3–4') Messungen vor, um dem Fahrer ein Bild des Untergrunds zu vermitteln. Mit CMV erkennen erfahrene Bediener zum Beispiel verborgene Anomalien (Gegenstände, Felsen, Tonansammlungen) und schlecht verdichtete Bereiche. Wenn Feuchtigkeit zur Förderung der Verdichtung erforderlich ist, kann dies angezeigt werden.
Machine Drive Power (MDP) gibt es nur bei Caterpillar. MDP zeigt die Bodensteifigkeit auf Basis der Messung des Rollwiderstands an. Es kann sowohl für Maschinen mit Glattmantelbandagen als auch für Maschinen mit Glattmantelbandagen genutzt werden, die mit Stampffußschalensätzen ausgestattet sind. Es eignet sich für alle Bodenarten und funktioniert sowohl bei statischer als auch vibrierender Bandage. MDP misst in der Nähe der Verdichtungsstärke (in etwa 30–60cm [1–2'] Tiefe). MDP ist flexibler als CMV, da sich die Technik für alle Bodenarten eignet und die Messtiefe geringer ausfällt. Dadurch können die Ergebnisse mit tragbaren Instrumenten wie leichten Fallgewichtsgeräten oder radiometrischen Messgeräten korreliert werden. Da die Bandage nicht vibrieren muss, ist auch das Risiko eines Rückgangs der Verdichtung im Rahmen der Prüffahrt geringer.

Service einfach gemacht

Die Konstruktion bietet Zugang zu allen Service- und Wartungsstellen vom Boden aus.
Lange Serviceintervalle tragen zu einer höheren Produktivität und geringeren Vorhalte- und Betriebskosten bei. Das Öl im Vibrationssystem muss nur alle 3 Jahre/3000 Stunden gewechselt werden. Das Serviceintervall für das Hydrauliköl beträgt 3000 Stunden. Beim Motoröl sind es 500 Stunden.

Zuverlässiges Vibrationssystem

GC-Walzenzüge bieten eine hervorragende Verdichtungsleistung aufgrund einer hohen Amplitude und statischen Linienlast.
Bei den GC-Maschinen kommt das bewährte gekapselte Cat-Vibrationssystem zum Einsatz. Es reduziert die Gefahr von Kontaminationen deutlich, die bei herkömmlichen Konstruktionen mit Metallgewichten üblich sind. Aufgrund der einzigartigen Zuverlässigkeit und Leistung ist das Cat-Kapsel-Vibrationssystem praktisch wartungsfrei mit einer geplanten ersten Wartung nach 3 Jahren oder 3000 Stunden.
Eine Vibrationsautomatik sorgt für eine gleichmäßigere Verdichtung. Die Vibration wird bei Unterschreiten einer Mindestgeschwindigkeit automatisch gestoppt. Sobald diese Schwelle wieder erreicht ist, beginnt die Vibration erneut. Das sorgt für ein gleichmäßiges und hochwertiges Ergebnis.
Glattmantelbandagen sind ideal zum Verdichten von körnigen Untergründen. Optional sind dafür Stampffußschalensätze erhältlich, mit denen bindige und schwach bindige Materialien verdichtet werden können.

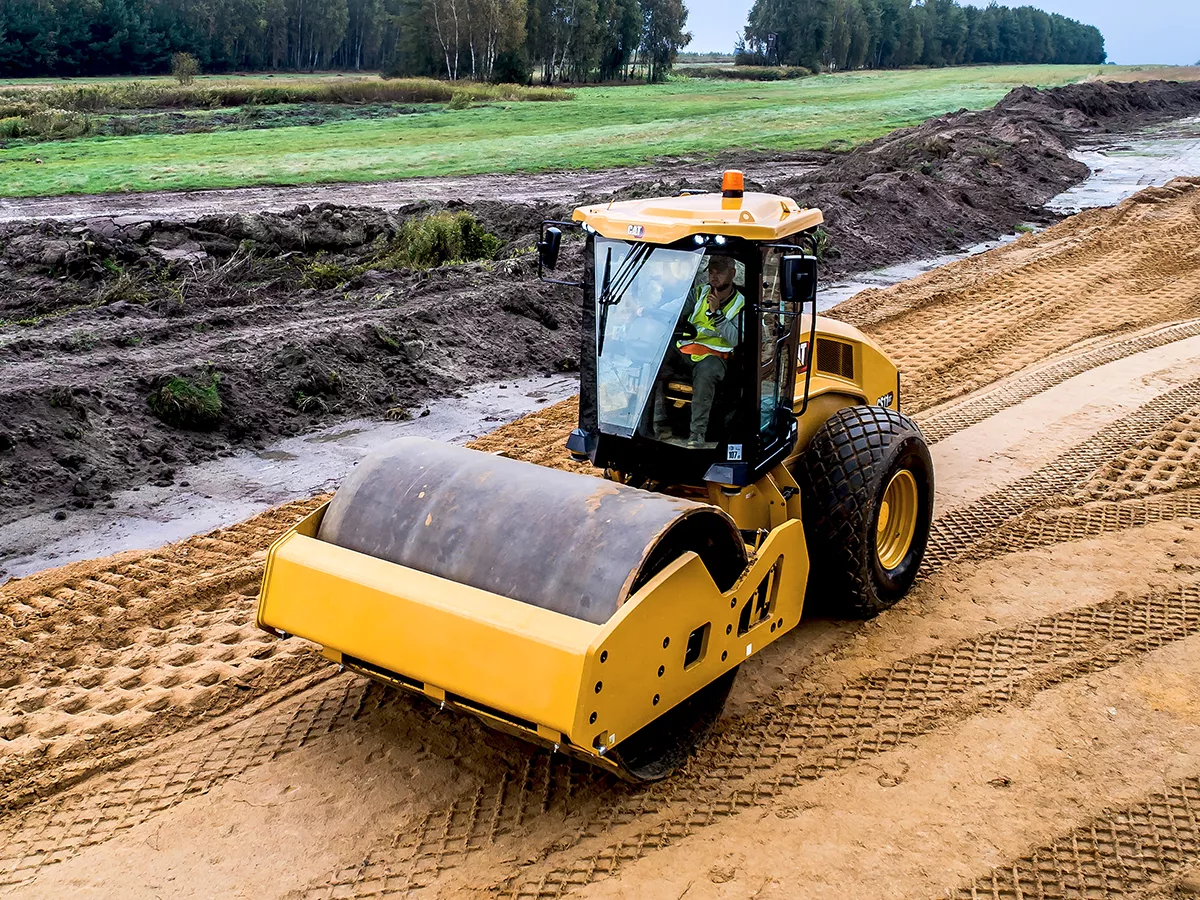

Nachhaltigkeit

Der Cat-Motor® C3.6 erfüllt die Emissionsnormen EPA Tier 4 Final (USA) und Stufe V (EU).
Cat-Dieselmotoren müssen betrieben werden mit schwefelarmen Dieselkraftstoffen (ULSD) mit einem Schwefelgehalt von 15 ppm oder weniger oder mit ULSD, das gemischt wurde mit den folgenden Kraftstoffen mit einem geringen Kohlenstoffgehalt in einem Verhältnis von bis zu: 20 % Biodiesel FAME (Fettsäuremetyhlester)** oder 100 % erneuerbarer Diesel, HVO (hydriertes Pflanzenöl) und Gas-to-Liquid-Kraftstoffen (GTL). Siehe Anleitung zur Gewährleistung einer erfolgreichen Anwendung. Wenden Sie sich an Ihren Cat-Händler oder lesen Sie "Caterpillar Machine Fluids Recommendations" (SEBU6250), um weitere Informationen zu erhalten.
Die automatische Motor-Leerlaufabstellung reduziert unnötigen Kraftstoffverbrauch sowie die Treibhausgasemissionen, da der Motor automatisch in den Leerlauf übergeht, wenn die Maschine nicht betrieben wird.
Ein gut geschulter Fahrer lohnt sich. Sie profitieren von geschulten Fahrer, indem diese die Produktivität steigern, kostspielige Ausfallzeiten vermeiden und die Sicherheit am Einsatzort wahren. Dadurch können Sie auch Ihre Kraftstoffeffizienz verbessern und Ihre Treibhausgase reduzieren.
Längere Wartungsintervalle senken nicht nur die Ausfallzeiten, sondern können auch die Anzahl der Flüssigkeiten und Filter verringern, die während der Lebensdauer der Maschine ausgetauscht werden müssen. Das Hydrauliköl kann alle 3000 Betriebsstunden ersetzt werden. Das Exzentergehäuseöl kann alle 3000 Betriebsstunden ersetzt werden und Motorölwechsel können alle 500 Betriebsstunden erfolgen.
Ein weiteres Leistungs- und Sicherheitsplus bieten die serienmäßigen und optionalen Kameras, deren Bilder auf Displays in der Fahrerkabine angezeigt werden.
Cat Compact-Technologien helfen Ihnen, die Verdichtungsvorgaben stets zu erreichen – schneller, gleichmäßiger und in weniger Durchgängen. So werden Kraftstoff gespart und das Nacharbeiten und Materialkosten gesenkt.
Planmäßige Öluntersuchung von Cat (S•O•S℠) zeigen übermäßigen Verschleiß, verschmutzte Flüssigkeiten und andere "unsichtbare" Probleme, die zur Verringerung der Lebensdauer von Komponenten führen können. Oftmals können Sie die Intervalle zwischen dem Öl- und Kühlmittelwechsel verlängern, indem Sie die Flüssigkeitsüberwachung nutzen. Wenden Sie sich an Ihren Cat-Händler oder lesen Sie das Betriebs- und Wartungshandbuch der Maschine, um weitere Informationen zu erhalten.
Software-Updates per Fernzugriff für Motoren tragen zur Verringerung der Wartungszeiten bei und ermöglichen die maximale Effizienz beim Betrieb Ihrer Ausrüstung. Warnmeldungen bezüglich Maschinen-Updates werden virtuell von Ihrem Cat-Händler an Sie gesendet und können auch ohne vom Händler bereitgestellten Techniker vor Ort angewendet werden.
** Motoren ohne Nachbehandlungseinrichtungen können mit höheren Mischverhältnissen bis 100 % Biodiesel betrieben werden.

Technische Daten Standardausrüstung Sonderausrüstung

Produktspezifikationen für CS11 GC

Motor

Bruttoleistung	120.7 HP 90 kW
Nettoleistung – ISO 9249	112.2 HP 83.7 kW
Nettoleistung – SAE J1349	111.2 HP 82.9 kW
Motormodell	Cat C3.6 Cat C3.6
Hub	4.7 in 120 mm
Bohrung	3.9 in 98 mm

Gewichte

Einsatzgewicht – mit Fahrerkabine	24775 lb 11238 kg
Einsatzgewicht– mit offenem Fahrstand mit ROPS/FOPS-Schutzdach	24435 lb 11084 kg
Gewicht – Bandage mit Fahrerkabine	13549 lb 6146 kg
Gewicht – Bandage mit offenem Fahrstand mit Schutzdach (ROPS/FOPS)	13453 lb 6102 kg

Vibrationssystem

Nennamplitude – hoch	0.079 in 2 mm
Nennamplitude – niedrig	0.039 in 1 mm
Fliehkraft – Maximum	56202 lb 250 kN
Fliehkraft pro Bandage – Minimum	33497 lb 149 kN
Schwingungsfrequenz – Standard	30–33Hz 30–33Hz
Schwingungsfrequenz – Standard	1800–1980 vpm 1800–1980 vpm
Schwingungsfrequenz – Eco-Modus	28,6–31,5 Hz 28,6–31,5 Hz
Schwingungsfrequenz – Eco-Modus	1716–1890 vpm 1716–1890 vpm

Abmessungen

Gesamtlänge	18.7 ' 5.7 m
Gesamtbreite	7.5 ' 2.3 m
Bandagendurchmesser	60.4 in 1535 mm
Radstand	9.8 ' 3 m
Höhe – mit ROPS/FOPS oder Fahrerkabine	9.8 ' 3 m
Höhe des optionalen Schilds	27.1 in 688 mm
Bandagenbreite	84 in 2134 mm

Betriebsdaten

Bodenfreiheit	20.4 in 518 mm
Bordsteinfreiheit	19.4 in 492 mm
Wenderadius – innere Bandagenkante	12.7 ' 3.9 m
Fahrgeschwindigkeit – Maximum	6.8 mile/h 11 km/h
Verdichtungsbreite	84 in 2134 mm
Bandagenbreite	84 in 2134 mm
Statische Linienlast – mit ROPS/FOPS	161.3 lb/in 28.8 kg/cm

Service Füllmengen

Kraftstofftankinhalt

56.3 Gall. (US) 213 l

Reifen

Reifen

23,1 x 26 23,1 x 26

CS11 GC Standardausrüstung

ARBEITSUMGEBUNG

Offener Fahrerstand mit ROPS/FOPS-Schutzdach mit Handlauf, Absturzsicherung, Bodenmatte

Verstellbarer Vinylsitz, Sicherheitsgurt

Verstellbare und neigbare Lenksäule

12-Volt-Steckdose

VIBRATIONSSYSTEM

Zwei Amplituden, zwei Frequenzen

Kapselgehäuse-Exzentergewichte

Vibrationsautomatik

Einstellbarer Stahlabstreifer hinten

Glattmantelbandage

ANTRIEBSSTRANG

Cat-Dieselmotor C3.6, 4-Zylinder

Einzelne Fahrpumpe

Kraftstofffilter, Wasserabscheider, Entlüftungspumpe, Wasseranzeige

Kühler/Hydraulikölkühler

Doppelbremssystem

Hydrostatischer Zwei-Gang-Antrieb

ELEKTRIK

Elektrisches System mit 12 Volt

150-A-Drehstromgenerator

Batterienennkapazität: Kälteprüfstrom 900A

STANDARD

ProductLinkTM

Schaugläser für Hydrauliköl- und Kühlmittelfüllstand

Werksöl für hohe Temperaturen geeignet

CS11 GC Sonderausrüstung

ARBEITSUMGEBUNG

ROPS/FOPS-Fahrerkabine mit Klimaregelung

Luftgefederter Deluxe-Sitz mit hoher Rückenlehne (Fahrerkabine)

Sonnen-/Trümmerschutz (Schutzdach)

Sonnenrollo für Fahrerkabine innen (Fahrerkabine)

Heckkamera mit farbigem Touchscreen

Schalldämpfungspaket

VIBRATIONSSYSTEM

Stampffußschalensatz (rechteckige oder ovale Stampffüße verfügbar)

Zwei einstellbare Stahlabstreifer

Zwei einstellbare Polyurethanabstreifer

ANTRIEBSSTRANG

Getriebeschutzblech

TECHNOLOGIELÖSUNGEN

Messung: Verdichtungsmesserwert

Kartieren – SBAS-GNSS-Kartierung

Vernetzung: Cloud und Maschine

SONSTIGES

XT-Gewichtssatz

Überarbeitetes LED-Beleuchtungspaket

Rundumleuchte, orangefarben

Flotations- oder Stollenprofil

Produktspezifikationen für CS11 GC

Herunterladen Drucken

Motor

Bruttoleistung	120.7 HP 90 kW
Nettoleistung – ISO 9249	112.2 HP 83.7 kW
Nettoleistung – SAE J1349	111.2 HP 82.9 kW
Motormodell	Cat C3.6 Cat C3.6
Hub	4.7 in 120 mm
Bohrung	3.9 in 98 mm

Gewichte

Einsatzgewicht – mit Fahrerkabine	24775 lb 11238 kg
Einsatzgewicht– mit offenem Fahrstand mit ROPS/FOPS-Schutzdach	24435 lb 11084 kg
Gewicht – Bandage mit Fahrerkabine	13549 lb 6146 kg
Gewicht – Bandage mit offenem Fahrstand mit Schutzdach (ROPS/FOPS)	13453 lb 6102 kg

Vibrationssystem

Nennamplitude – hoch	0.079 in 2 mm
Nennamplitude – niedrig	0.039 in 1 mm
Fliehkraft – Maximum	56202 lb 250 kN
Fliehkraft pro Bandage – Minimum	33497 lb 149 kN
Schwingungsfrequenz – Standard	30–33Hz 30–33Hz
Schwingungsfrequenz – Standard	1800–1980 vpm 1800–1980 vpm
Schwingungsfrequenz – Eco-Modus	28,6–31,5 Hz 28,6–31,5 Hz
Schwingungsfrequenz – Eco-Modus	1716–1890 vpm 1716–1890 vpm

Abmessungen

Gesamtlänge	18.7 ' 5.7 m
Gesamtbreite	7.5 ' 2.3 m
Bandagendurchmesser	60.4 in 1535 mm
Radstand	9.8 ' 3 m
Höhe – mit ROPS/FOPS oder Fahrerkabine	9.8 ' 3 m
Höhe des optionalen Schilds	27.1 in 688 mm
Bandagenbreite	84 in 2134 mm

Betriebsdaten

Bodenfreiheit	20.4 in 518 mm
Bordsteinfreiheit	19.4 in 492 mm
Wenderadius – innere Bandagenkante	12.7 ' 3.9 m
Fahrgeschwindigkeit – Maximum	6.8 mile/h 11 km/h
Verdichtungsbreite	84 in 2134 mm
Bandagenbreite	84 in 2134 mm
Statische Linienlast – mit ROPS/FOPS	161.3 lb/in 28.8 kg/cm

Service Füllmengen

Kraftstofftankinhalt

56.3 Gall. (US) 213 l

Reifen

Reifen

23,1 x 26 23,1 x 26

CS11 GC Standardausrüstung

Drucken

ARBEITSUMGEBUNG

Offener Fahrerstand mit ROPS/FOPS-Schutzdach mit Handlauf, Absturzsicherung, Bodenmatte

Verstellbarer Vinylsitz, Sicherheitsgurt

Verstellbare und neigbare Lenksäule

12-Volt-Steckdose

VIBRATIONSSYSTEM

Zwei Amplituden, zwei Frequenzen

Kapselgehäuse-Exzentergewichte

Vibrationsautomatik

Einstellbarer Stahlabstreifer hinten

Glattmantelbandage

ANTRIEBSSTRANG

Cat-Dieselmotor C3.6, 4-Zylinder

Einzelne Fahrpumpe

Kraftstofffilter, Wasserabscheider, Entlüftungspumpe, Wasseranzeige

Kühler/Hydraulikölkühler

Doppelbremssystem

Hydrostatischer Zwei-Gang-Antrieb

ELEKTRIK

Elektrisches System mit 12 Volt

150-A-Drehstromgenerator

Batterienennkapazität: Kälteprüfstrom 900A

STANDARD

ProductLinkTM

Schaugläser für Hydrauliköl- und Kühlmittelfüllstand

Werksöl für hohe Temperaturen geeignet

CS11 GC Sonderausrüstung

Drucken

ARBEITSUMGEBUNG

ROPS/FOPS-Fahrerkabine mit Klimaregelung

Luftgefederter Deluxe-Sitz mit hoher Rückenlehne (Fahrerkabine)

Sonnen-/Trümmerschutz (Schutzdach)

Sonnenrollo für Fahrerkabine innen (Fahrerkabine)

Heckkamera mit farbigem Touchscreen

Schalldämpfungspaket

VIBRATIONSSYSTEM

Stampffußschalensatz (rechteckige oder ovale Stampffüße verfügbar)

Zwei einstellbare Stahlabstreifer

Zwei einstellbare Polyurethanabstreifer

ANTRIEBSSTRANG

Getriebeschutzblech

TECHNOLOGIELÖSUNGEN

Messung: Verdichtungsmesserwert

Kartieren – SBAS-GNSS-Kartierung

Vernetzung: Cloud und Maschine

SONSTIGES

XT-Gewichtssatz

Überarbeitetes LED-Beleuchtungspaket

Rundumleuchte, orangefarben

Flotations- oder Stollenprofil
