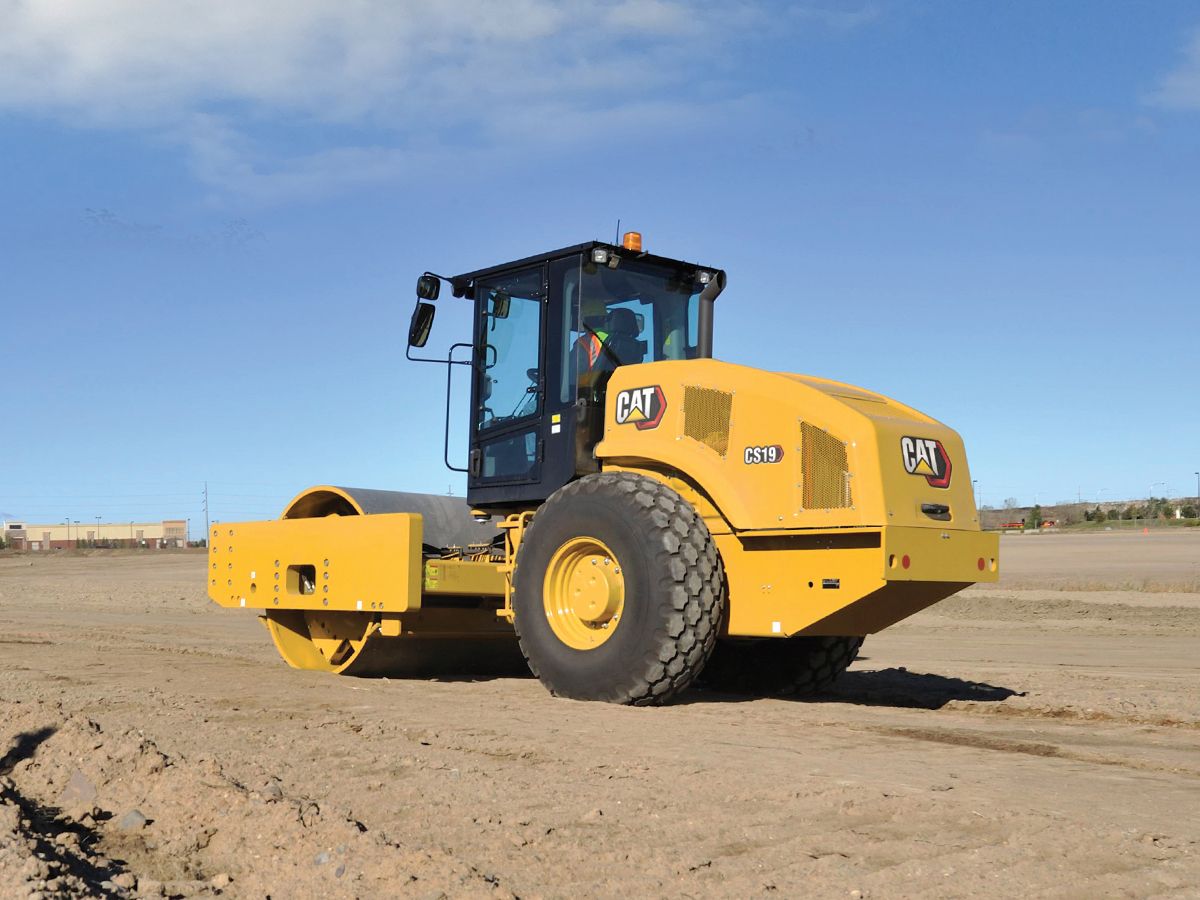

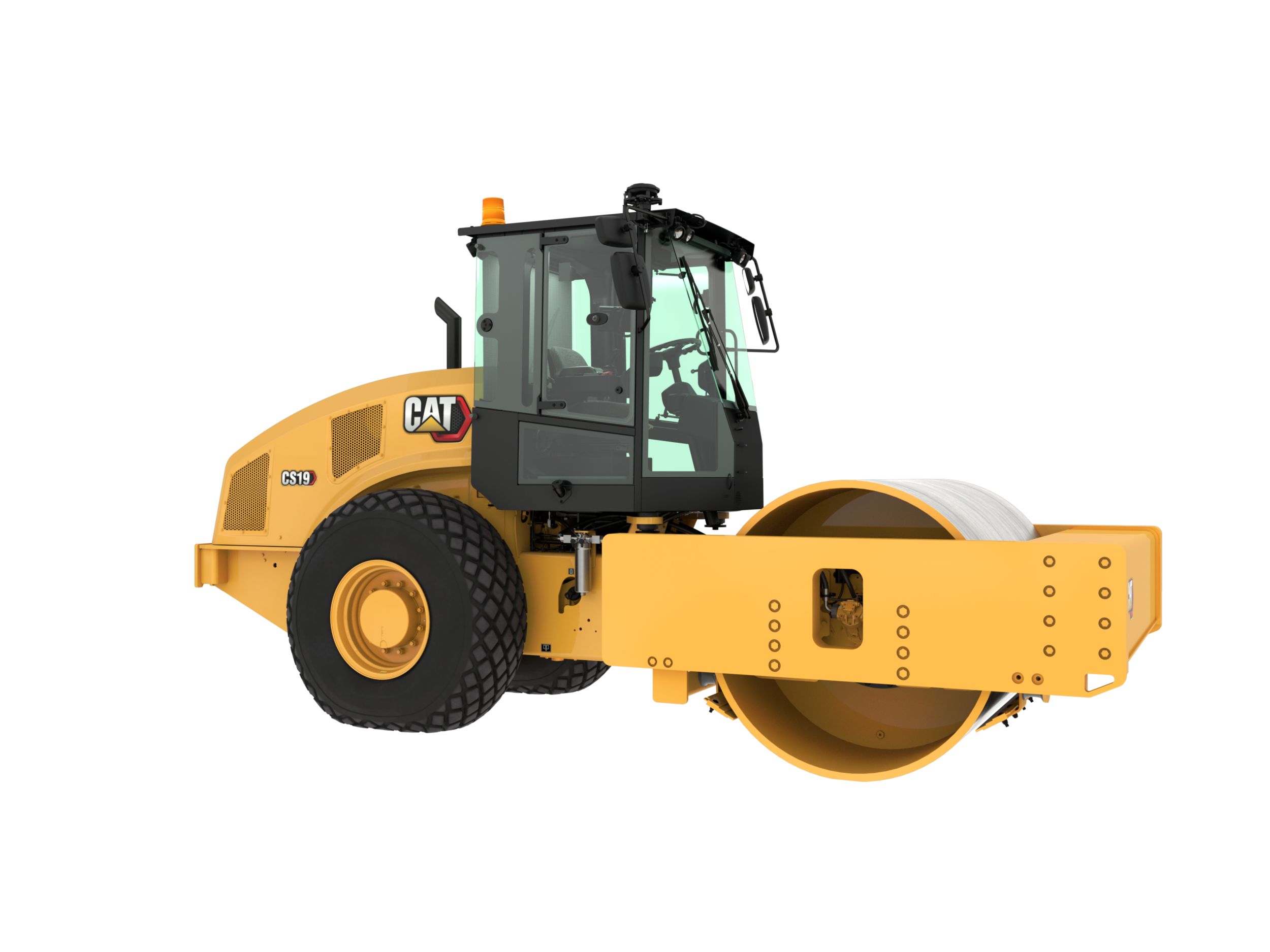

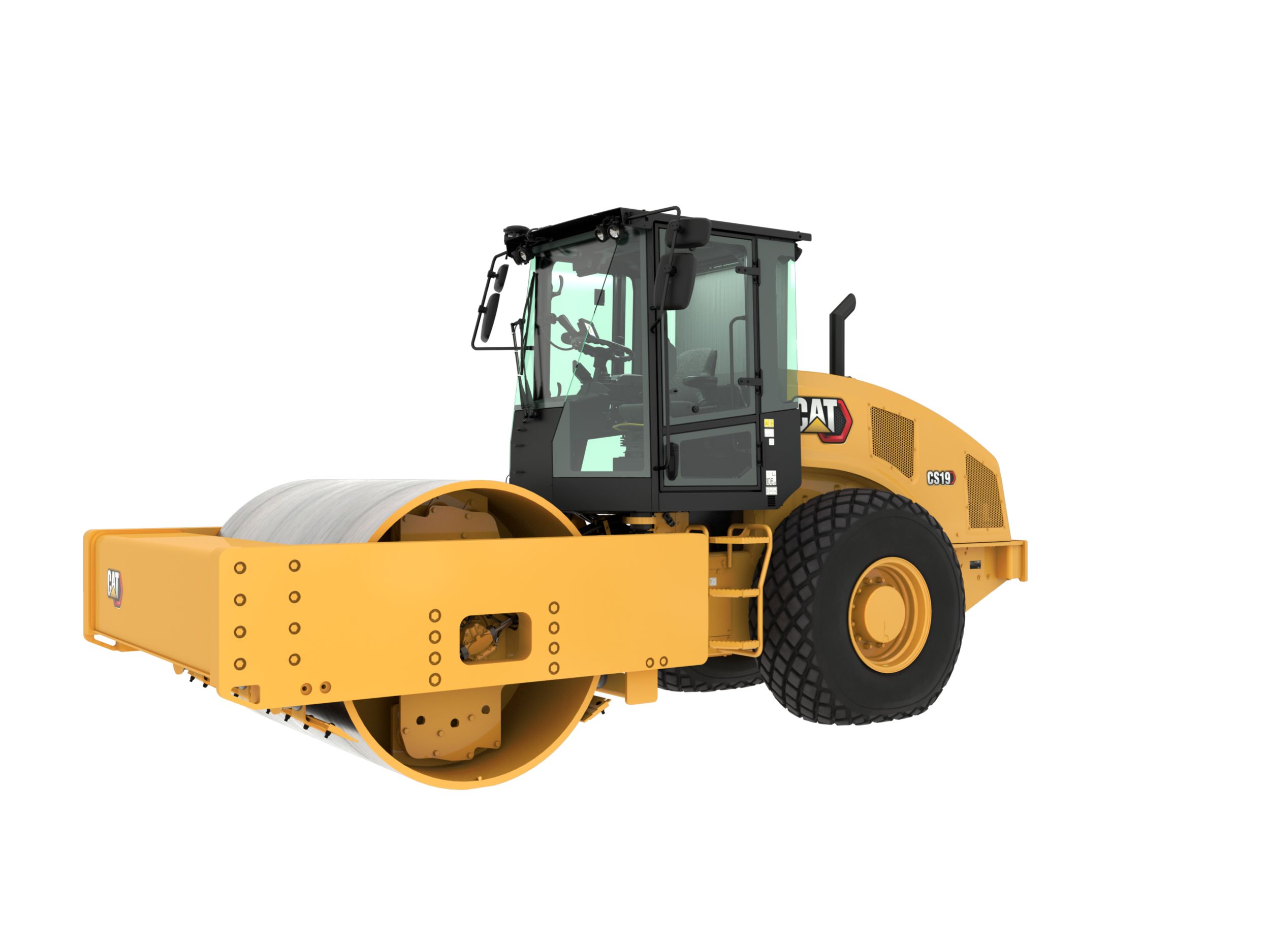

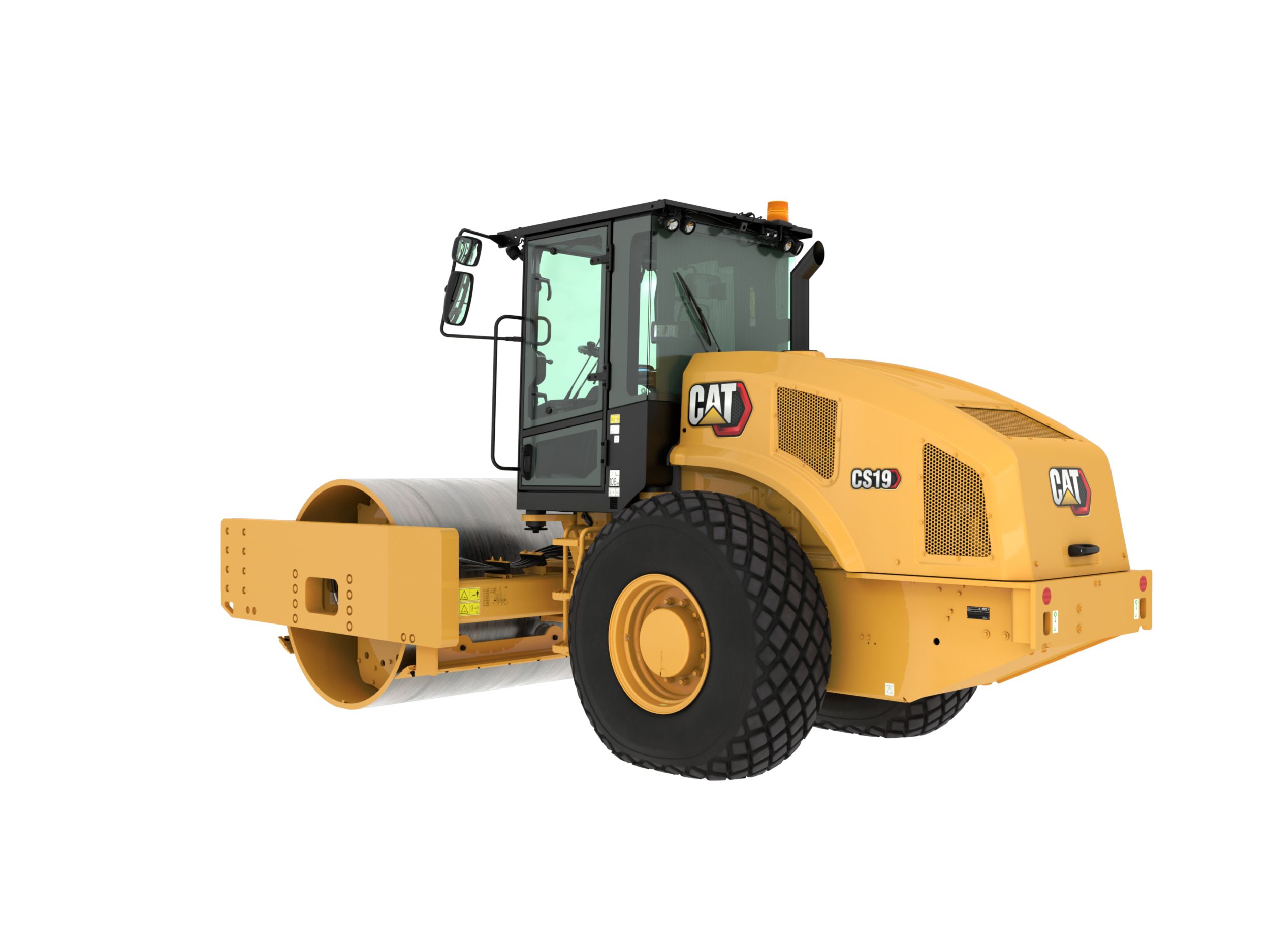

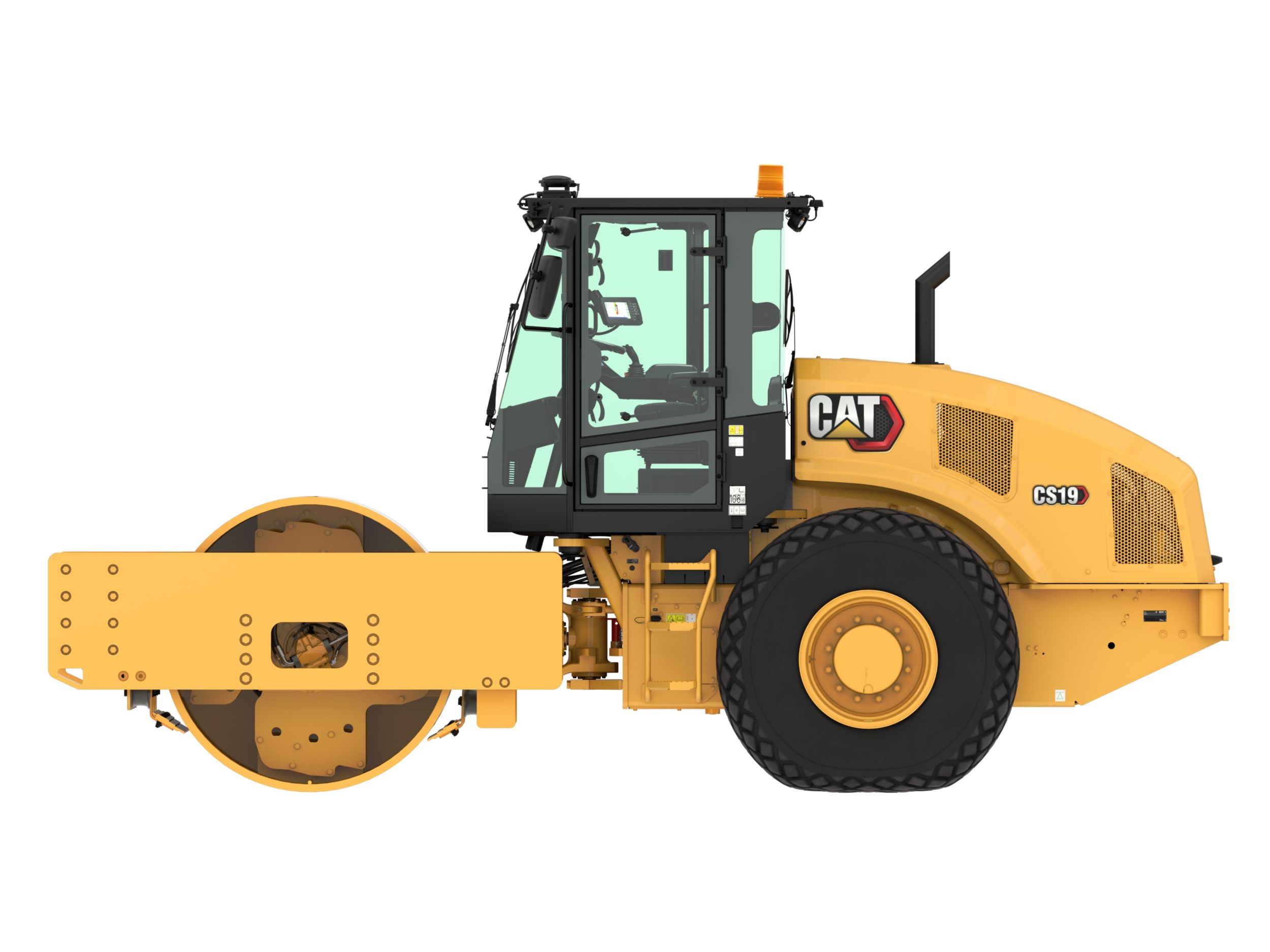

Walzenzug CS19

Walzenzüge CS19

Angebot anfragen Händler suchen

Wichtige Spezifikationen

Einsatzgewicht – mit Fahrerkabine
41641 lb
18888 kg
Verdichtungsbreite
84 "
2134 mm
Bruttoleistung
174.9 HP
130.4 kW

Übersicht

Effiziente und gleichmäßige Verdichtung

Der Cat® Walzenzug CS19 verfügt über eine Glattmantelbandage und eignet sich ideal für Einsätze auf körnigen oder bindigen Böden unter Verwendung eines optionalen Stampffußschalensatzes. Ein zuverlässiges Antriebssystem steigert Leistung und Effizienz, während Verdichtungstechnologie-Lösungen dazu beitragen, schneller die gewünschte Verdichtung zu erhalten.

Vorteile

Niedrige Betriebskosten

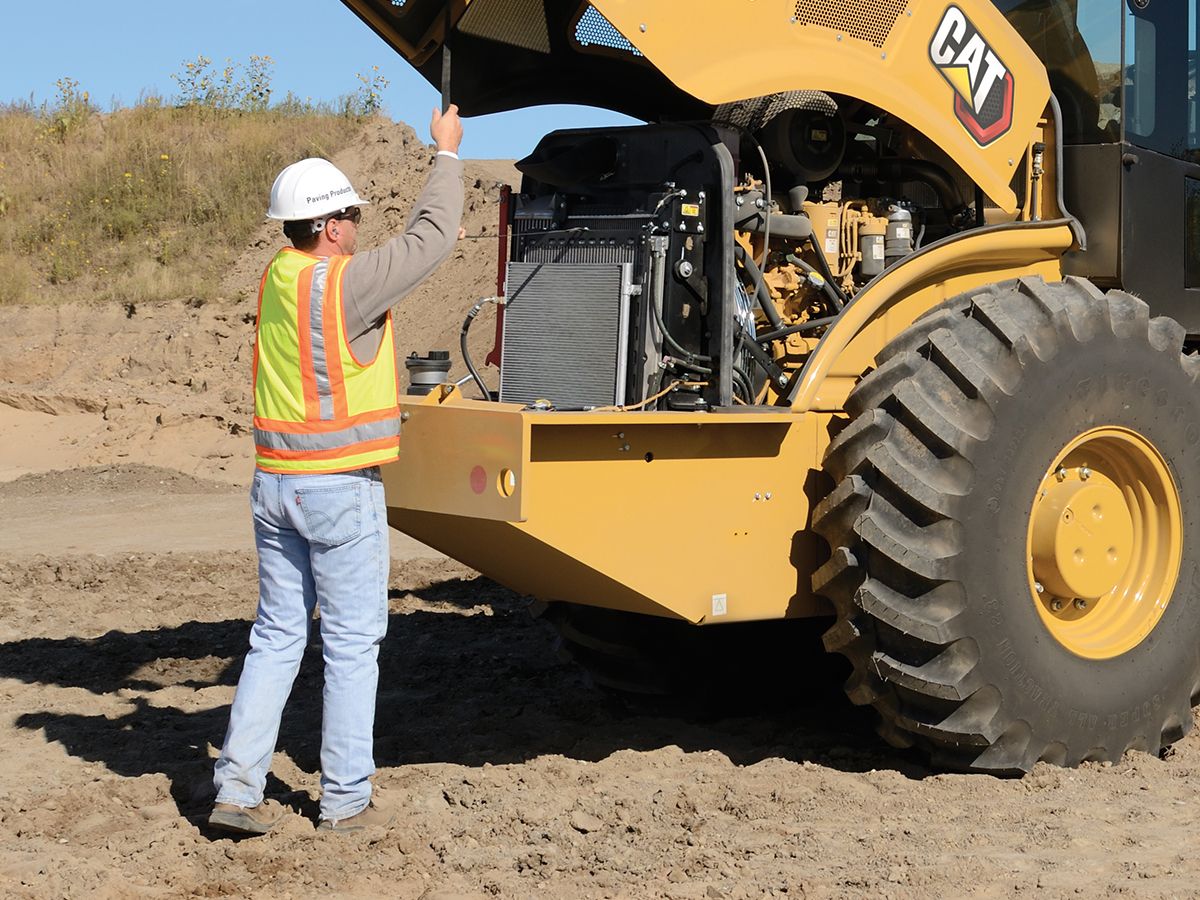

Der Eco-Modus und die wartungsfreie Kupplung mit lebenslang versiegelten Lagern und verlängerten Serviceintervallen tragen dazu bei, Ihre Betriebs- und Wartungskosten niedrig zu halten.

Effizienzsteigerung dank Verdichtungstechnologie

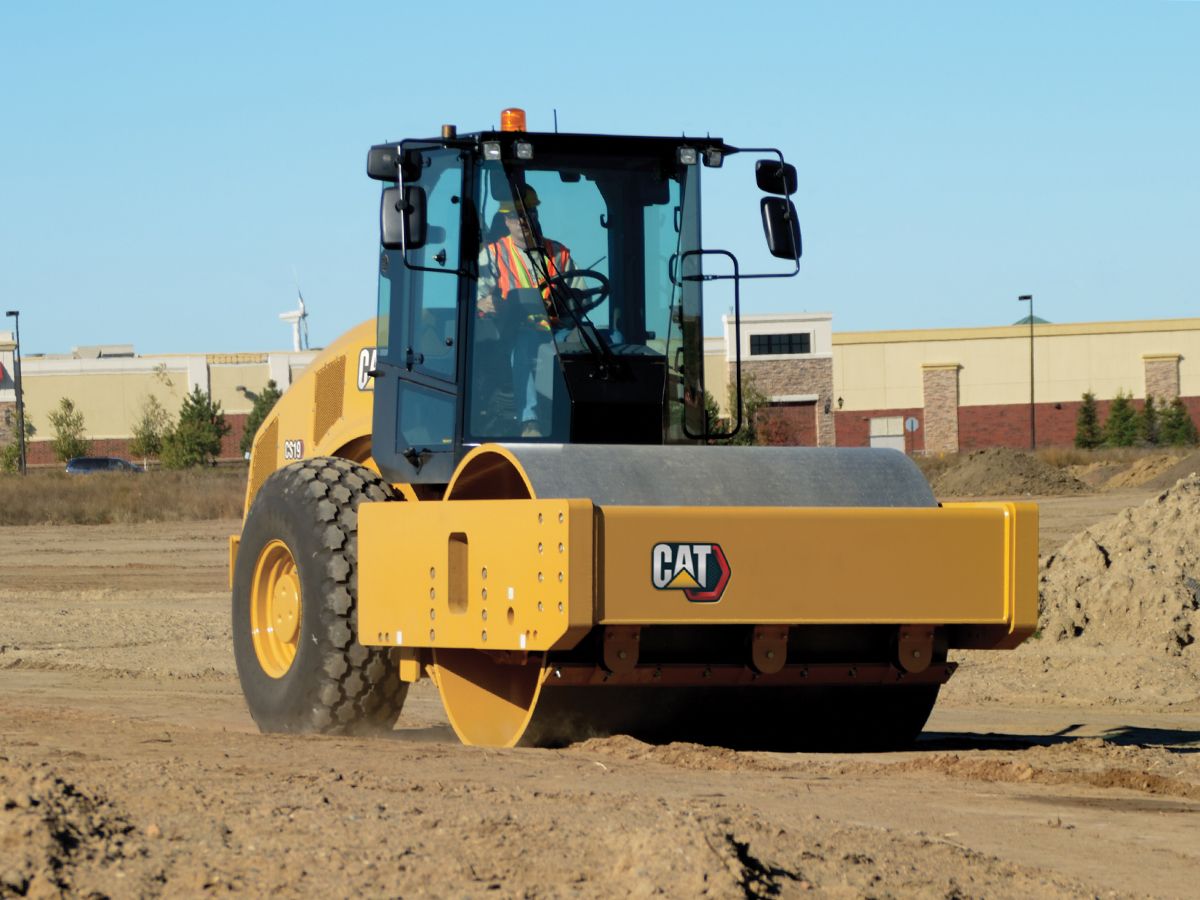

On-Board-Verdichtungsmesstechnologie gibt an, wenn die technischen Daten erfüllt sind, und macht so Rätselraten überflüssig, reduziert nicht erforderliche Überfahrten und minimiert die Überarbeitung.

Hervorragende Sicht und Komfort

Eine Rückfahrkamera optimiert die Sicht um die Maschine, während ein Drehsitz mit integrierten Steuerungen und kippbarer Lenkkonsole eine ergonomische Arbeitsumgebung bietet.

Produktspezifikationen für CS19

Bruttoleistung 174.9 HP 130.4 kW
Motorleistung – ISO 14396 173.5 HP 129.4 kW
Nettoleistung – ISO 9249 145.8 HP 108.7 kW
Nettoleistung – SAE J1349 145.1 HP 108.2 kW
Anmerkung (1) Die angegebene Nettoleistung wurde am Motorschwungrad gemessen. Bei der Messung war der Motor mit einem Lüfter mit maximaler Drehzahl, Luftfilter, Modul für saubere Emissionen und Drehstromgenerator ausgerüstet. Die angegebene Nettoleistung wurde am Motorschwungrad gemessen. Bei der Messung war der Motor mit einem Lüfter mit maximaler Drehzahl, Luftfilter, Modul für saubere Emissionen und Drehstromgenerator ausgerüstet.
Motormodell Cat® C4.4 Cat® C4.4
Emissionen EPA Tier 4 Final (USA), Stufe V (EU), Japan 2014 EPA Tier 4 Final (USA), Stufe V (EU), Japan 2014
Hub 5 " 127 mm
Bohrung 4.1 " 105 mm
Einsatzgewicht – mit Fahrerkabine 41641 lb 18888 kg
Gewicht – Bandage mit Fahrerkabine 29637 lb 13443 kg
Anmerkung (1) Bei den Einsatzgewichten handelt es sich um ungefähre Angaben, die das Gewicht aller Flüssigkeiten, einen 75 kg (165 lb) schweren Fahrer, die Fahrerkabine mit Heizung und Klimaanlage berücksichtigen. Bei den Einsatzgewichten handelt es sich um ungefähre Angaben, die das Gewicht aller Flüssigkeiten, einen 75 kg (165 lb) schweren Fahrer, die Fahrerkabine mit Heizung und Klimaanlage berücksichtigen.
Schwingungsfrequenz – Standard 1680 vpm 28 Hz
Bereich für optionale Frequenzverstellung 23,3–28 Hz (1400–1680 vpm) 23,3–28 Hz (1400–1680 vpm)
Nennamplitude – hoch 0.083 " 2.1 mm
Nennamplitude – niedrig 0.039 " 0.98 mm
Fliehkraft – Maximum 75234 lb 335 kN
Fliehkraft pro Bandage – Minimum 35163 lb 156 kN
Statische Linienlast – mit Fahrerkabine 352.8 lb/in 63 kg/cm
Verdichtungsbreite 84 " 2134 mm
Gesamtlänge 20.1 ' 6.1 m
Gesamtbreite 8.1 ' 2.5 m
Max. Höhe 10.1 ' 3.1 m
Bandagendurchmesser 60.4 " 1535 mm
Radstand 9.5 ' 2.9 m
Bodenfreiheit 16.9 " 429 mm
Bordsteinfreiheit 21 " 533 mm
Wenderadius – innere Bandagenkante 12.1 ' 3.7 m
Fahrgeschwindigkeit – Maximum 7.1 mile/h 11.4 km/h
Kraftstofftankinhalt 81.1 Gall. (US) 307 l
Kühlsystem 7.4 Gall. (US) 28.2 l
Hydrauliktank 13.2 Gall. (US) 50 l
DEF-Tank 5 Gall. (US) 19 l
Motoröl – mit Filter 3.1 Gall. (US) 11.6 l
Exzentergehäuse (kombiniert) 6.9 Gall. (US) 26 l
Achse und Seitenantriebe 6.3 Gall. (US) 24 l
Recyclingfähigkeit 96% 96%

CS19 Standardausrüstung

ANMERKUNG

  • Die Standard- und Sonderausrüstung kann variieren. Weitere Informationen erhalten Sie bei Ihrem Cat-Händler.

ARBEITSUMGEBUNG

  • ROPS/FOPS-Fahrerkabine mit Klimaregelung, Sitz mit Textilbezug, externen Rückspiegeln
  • Einstellbarer Sitz mit integrierter Konsole
  • LCD-Display mit verriegelbarem Vandalismusschutz
  • Neigungsverstellbare Lenksäule mit integrierten Becherhaltern
  • Rückfahrkamerasystem mit Farbdisplay und Touchscreen-Bedienung
  • Sicherheitsgurt mit hoher Sichtbarkeit, 50 mm (2″)
  • 12-Volt-Steckdose
  • Warnhorn, Rückfahrsignal

VIBRATIONSSYSTEM

  • Glattmantelbandage
  • Kapselgehäuse-Exzentergewichte
  • Zwei Amplituden, eine Frequenz
  • Vibrationsautomatik
  • Einstellbarer Einzel-Stahlabstreifer

TECHNOLOGIELÖSUNGEN

  • VisionLink®

ANTRIEBSSTRANG

  • Cat® C4.4-Motor
  • Luftfilter, zwei Elemente
  • Drehzahlschalter mit drei Fahrstufen, einschließlich Eco-Modus
  • Automatische Geschwindigkeitsregelung (ASC)
  • Zwei Fahrpumpen, je eine für Bandagenantrieb und Hinterachse
  • Kraftstofffilter, Wasserabscheider, Entlüftungspumpe, Wasseranzeige
  • Kippbarer Kühler/Hydraulikölkühler
  • Doppelbremssystem
  • Hydrostatischer Antrieb mit zwei Geschwindigkeitsstufen
  • Selbstsperrdifferenzial

ELEKTRIK

  • Elektrisches System mit 24Volt
  • 100-A-Drehstromgenerator
  • Batterienennkapazität: Kälteprüfstrom 750A

SONSTIGES

  • Motorraumverkleidung, Hydraulik- und Kraftstofftanks verriegelbar
  • Schaugläser für Hydrauliköl- und Kühlmittelfüllstand
  • S·O·S℠-Probenentnahmewerte: Motoröl, Hydrauliköl und Kühlmittel
  • Halogen-Arbeitsscheinwerfer (4)

CS19 Sonderausrüstung

ANMERKUNG

  • Die Standard- und Sonderausrüstung kann variieren. Weitere Informationen erhalten Sie bei Ihrem Cat-Händler.

ARBEITSUMGEBUNG

  • Sonnenblende (Fahrerkabine)
  • Sonnenrollo (Fahrerkabine)
  • Sicherheitsgurt mit hoher Sichtbarkeit, 76 mm (3″)

VIBRATIONSSYSTEM

  • Abnehmbarer Stampffußschalensatz – oval oder rechteckig
  • Frequenzverstellung
  • Zwei einstellbare Stahlabstreifer
  • Zwei einstellbare Polyurethanabstreifer

TECHNOLOGIELÖSUNGEN

  • Messen – Machine Drive Power (MDP)
  • Messung: Verdichtungsmesserwert
  • Command for Compaction

ANTRIEBSSTRANG

  • Getriebeschutzblech

SONSTIGES

  • Werksbefüllung mit Bio-Hydrauliköl
  • Halogen-Arbeitsscheinwerfer (8)
  • LED-Arbeitsscheinwerfer (8)
  • Rundumleuchte, orangefarben
