Miniexcavadora 308 CR con pluma de ángulo variable | Cat

Motor

Potencia neta	69.5 HP 51.8 kW
Modelo de motor	C3.3B Cat C3.3B Cat
Cilindrada	203 pulg³ 3.33 L
Nota	La potencia neta anunciada es la potencia disponible en el volante cuando el motor está equipado con filtro de aire, sistema de escape y ventilador. La potencia neta anunciada es la potencia disponible en el volante cuando el motor está equipado con filtro de aire, sistema de escape y ventilador.
Calibre	3.7 pulg 94 mm
Potencia bruta: ISO 14396	74.3 HP 55.4 kW
Potencia bruta: SAE J1995	74.3 HP 55.4 kW
Potencia neta nominal: 2.200 rpm: Stage V de la UE: ISO 9249/EEC 80/1269	71.5 HP 53.3 kW
Potencia neta nominal: 2.200 rpm, Tier 4 final de la EPA de los EE.UU, ISO 9249/EEC 80/1269	70.3 HP 52.4 kW
Carrera	4.7 pulg 120 mm
Potencia neta a 2.200 rpm: ISO 9249:2007, 80/1269/EEC	69.5 HP 51.8 kW
Modelo de motor: Tier 4 final de la EPA de EE.UU./Stage V de la Unión Europea	Cat® C3.3B Cat® C3.3B

Pesos

Peso en orden de trabajo	20385 lb 9245 kg
Nota (1)	* El peso mínimo se basa en las cadenas de caucho, sin contrapeso, el operador, el tanque de combustible lleno, la hoja y sin cucharón. * El peso mínimo se basa en las cadenas de caucho, sin contrapeso, el operador, el tanque de combustible lleno, la hoja y sin cucharón.
Peso en orden de trabajo máximo con cabina**	20678 lb 9380 kg
Peso en orden de trabajo mínimo con cabina*	17960 lb 8146 kg
Peso en orden de trabajo máximo con cabina*	20906 lb 9483 kg
Nota (2)	El peso máximo se basa en las cadenas de acero con tacos de caucho, el contrapeso, el operador, el tanque de combustible lleno, la hoja y sin cucharón. El peso máximo se basa en las cadenas de acero con tacos de caucho, el contrapeso, el operador, el tanque de combustible lleno, la hoja y sin cucharón.
Peso en orden de trabajo máximo con brazo estándar**	20385 lb 9245 kg
Peso en orden de trabajo mínimo con brazo estándar*	19084 lb 8655 kg
Peso en orden de trabajo mínimo con brazo corto*	19161 lb 8690 kg
Peso en orden de trabajo máximo con brazo corto**	20462 lb 9280 kg

Weights

Note

* El peso máximo se basa en las cadenas de acero con tacos de caucho, el contrapeso, el operador, el tanque de combustible lleno, el brazo estándar y la hoja, sin cucharón. * El peso máximo se basa en las cadenas de acero con tacos de caucho, el contrapeso, el operador, el tanque de combustible lleno, el brazo estándar y la hoja, sin cucharón.

Aumento de peso de la configuración mínima

Contrapeso	552 lb 250 kg
Cadenas de acero con tacos	752 lb 341 kg
Brazo largo	146 lb 66 kg
Nota	* El peso del brazo corto excede el peso del brazo estándar debido a su diseño de servicio pesado. * El peso del brazo corto excede el peso del brazo estándar debido a su diseño de servicio pesado.
Brazo corto*	77 lb 35 kg

Sistema de desplazamiento

Fuerza máxima de tracción: velocidad alta	6250 lbf 27.8 kN
Velocidad de desplazamiento: baja	1.9 milla/h 3.1 km/h
Presión sobre el suelo: peso máximo	5.9 lb/pulg² 40.6 kPa
Velocidad de desplazamiento: alta	3.2 milla/h 5.1 km/h
Rendimiento en pendientes: máximo	30 grados 30 grados
Presión sobre el suelo: peso mínimo	5.5 lb/pulg² 37.9 kPa
Fuerza máxima de tracción: velocidad baja	15175 lbf 67.5 kN

Capacidades de llenado de servicio

Aceite del motor	3 gal (EE.UU.) 11.2 L
Sistema de enfriamiento	2.6 gal (EE.UU.) 10 L
Sistema hidráulico	29 gal (EE.UU.) 110 L
Tanque hidráulico	14 gal (EE.UU.) 53 L
Tanque de combustible	39 gal (EE.UU.) 147 L

Sistema hidráulico

Circuito auxiliar: secundario: presión	4134 lb/pulg² 285 bar
Circuito auxiliar: primario: presión	4134 lb/pulg² 285 bar
Fuerza de excavación: cucharón	13946 lbf 62 kN
Presión de operación: equipo	4134 lb/pulg² 285 bar
Circuito auxiliar: primario: flujo	35 gal/min 131 L/min
Flujo de la bomba a 2.400 rpm	44 gal/min 167 L/min
Presión de operación: desplazamiento	4134 lb/pulg² 285 bar
Circuito auxiliar: secundario: flujo	9 gal/min 33 L/min
Fuerza de excavación: brazo: largo	8032 lbf 35.7 kN
Fuerza de excavación: brazo: estándar	9509 lbf 42.3 kN
Tipo	Sistema hidráulico con detección de carga y con bomba de pistones de desplazamiento variable Sistema hidráulico con detección de carga y con bomba de pistones de desplazamiento variable
Presión de operación: rotación	3626 lb/pulg² 250 bar
Nota	El flujo y la presión no se pueden combinar. Bajo carga, a medida que el flujo sube, la presión baja. El flujo y la presión no se pueden combinar. Bajo carga, a medida que el flujo sube, la presión baja.
Circuito auxiliar máximo, principal: presión en la bomba	4134 lb/pulg² 285 bar
Circuito auxiliar máximo, secundario: presión en la bomba	4134 lb/pulg² 285 bar
Circuito auxiliar máximo, principal: flujo en la bomba	35 gal/min 131 L/min
Circuito auxiliar máximo, secundario: flujo en la bomba	9 gal/min 33 L/min
Fuerza de excavación del brazo (corto)	9217 lbf 41 kN

Sistema de giro

Velocidad de rotación de la máquina	10.6 rpm 10.6 rpm
Giro de la pluma a la derecha	50° 50°
Giro de la pluma a la izquierda	60° 60°

Hoja

Altura	17 pulg 431 mm
Ancho: grande	96.5 pulg 2450 mm
Ancho: estándar	90.6 pulg 2300 mm

Certificación: cabina y techo

Estructura de Protección en Caso de Vuelcos (ROPS, Roll Over Protective Structure)	ISO 12117-2:2008 ISO 12117-2:2008
Estructura de Protección en Caso de Vuelcos (TOPS, Tip Over Protective Structure)	ISO 12117:1997 ISO 12117:1997
Protector superior	ISO 10262:1998 (Nivel II) ISO 10262:1998 (Nivel II)

Ruido◘

Presión acústica para el operador (ISO 6396:2008)	72 dB(A) 72 dB(A)
Nota	Directiva de la Unión Europea "2000/14/CE" Directiva de la Unión Europea "2000/14/CE"
Presión acústica exterior promedio (ISO6395:2008)	99 dB(A) 99 dB(A)

Sistema de aire acondicionado

Aire acondicionado

El sistema de aire acondicionado en esta máquina contiene el refrigerante de gases fluorados de efecto invernadero R134a (potencial de calentamiento global = 1.430). El sistema contiene 1,0 kg de refrigerante, que tiene un equivalente de CO2 de 1,430 toneladas métricas. El sistema de aire acondicionado en esta máquina contiene el refrigerante de gases fluorados de efecto invernadero R134a (potencial de calentamiento global = 1.430). El sistema contiene 1,0 kg de refrigerante, que tiene un equivalente de CO2 de 1,430 toneladas métricas.

Dimensiones: VAB retraída

Profundidad de excavación	150.2 pulg 3815 mm
Giro de la cola con contrapeso	62.4 pulg 1585 mm
Altura máxima de la hoja	14.6 pulg 370 mm
Ancho de la zapata/correa de la cadena	17.7 pulg 450 mm
Espacio libre máximo de descarga	135.8 pulg 3450 mm
Pared vertical	99.2 pulg 2520 mm
Alcance de la pluma	122.8 pulg 3120 mm
Espacio libre sobre el suelo	13.8 pulg 350 mm
Altura del cojinete de rotación	29.8 pulg 756 mm
Giro de la pluma a la derecha	37 pulg 935 mm
Ancho de cadena total	90.6 pulg 2300 mm
Longitud total de embarque	253.9 pulg 6450 mm
Altura de transporte	97.4 pulg 2475 mm
Altura de la cabina	100 pulg 2541 mm
Largo total del tren de rodaje	113.4 pulg 2880 mm
Alcance máximo	256.5 pulg 6515 mm
Giro de la cola sin contrapeso	57.1 pulg 1450 mm
Alcance máximo a nivel del suelo	248 pulg 6300 mm
Longitud del brazo	71.7 pulg 1820 mm
Profundidad máxima de la hoja	16 pulg 407 mm
Giro de la pluma a la izquierda	24 pulg 605 mm
Altura máxima de excavación	205.5 pulg 5220 mm

Dimensiones: VAB extendida

Profundidad de excavación	136.2 pulg 3460 mm
Longitud total de embarque	253.9 pulg 6450 mm
Longitud del brazo	71.7 pulg 1820 mm
Ancho de la zapata/correa de la cadena	17.7 pulg 450 mm
Altura del cojinete de rotación	29.8 pulg 756 mm
Profundidad máxima de la hoja	16 pulg 407 mm
Alcance máximo a nivel del suelo	303.7 pulg 7715 mm
Altura de transporte	97.4 pulg 2475 mm
Alcance de la pluma	106.7 pulg 2710 mm
Largo total del tren de rodaje	113.4 pulg 2880 mm
Alcance máximo	310.4 pulg 7885 mm
Espacio libre máximo de descarga	247.4 pulg 6285 mm
Espacio libre sobre el suelo	13.8 pulg 350 mm
Pared vertical	146.7 pulg 3725 mm
Giro de la cola con contrapeso	62.4 pulg 1585 mm
Giro de la cola sin contrapeso	57.1 pulg 1450 mm
Giro de la pluma a la izquierda	24 pulg 605 mm
Altura máxima de la hoja	14.6 pulg 370 mm
Altura de la cabina	100 pulg 2541 mm
Altura máxima de excavación	322 pulg 8180 mm
Giro de la pluma a la derecha	37 pulg 935 mm
Ancho de cadena total	90.6 pulg 2300 mm

Dimensiones: brazo largo

Altura máxima de excavación	277.1 pulg 7038 mm
Alcance máximo	300.7 pulg 7637 mm
Ancho de la zapata/correa de la cadena	17.7 pulg 450 mm
Giro de la cola sin contrapeso	57.1 pulg 1450 mm
Profundidad de excavación	182.8 pulg 4644 mm
Espacio libre sobre el suelo	13.7 pulg 349 mm
Longitud de embarque O/A	262 pulg 6656 mm
Altura de la cabina	99.2 pulg 2520 mm
Pared vertical	134.1 pulg 3405 mm
Longitud del brazo	92.8 pulg 2358 mm
Profundidad máxima de la hoja	16.1 pulg 408 mm
Alcance máximo: a nivel del suelo	293.7 pulg 7461 mm
Ancho de cadena O/A	90.6 pulg 2300 mm
Altura de transporte	99.3 pulg 2522 mm
Giro de la pluma a la izquierda	20 pulg 503 mm
Longitud del tren de rodaje O/A	113.9 pulg 2892 mm
Alcance de la pluma	126.6 pulg 3215 mm
Giro de la cola con contrapeso	64.8 pulg 1645 mm
Giro de la pluma a la derecha	38 pulg 963 mm
Altura máxima de la hoja	14.5 pulg 369 mm
Altura del cojinete de rotación	28.9 pulg 735 mm
Espacio libre máximo de descarga	199.6 pulg 5071 mm

Dimensiones: brazo estándar

Alcance de la pluma	120.4 pulg 3059 mm
Giro de la cola con contrapeso	64.8 pulg 1645 mm
Alcance máximo: a nivel del suelo	273.6 pulg 6949 mm
Altura del cojinete de rotación	28.9 pulg 735 mm
Ancho de la zapata/correa de la cadena	17.7 pulg 450 mm
Espacio libre sobre el suelo	13.7 pulg 349 mm
Espacio libre máximo de descarga	187.4 pulg 4759 mm
Altura de transporte	97.9 pulg 2487 mm
Giro de la pluma a la izquierda	20 pulg 503 mm
Profundidad máxima de la hoja	16.1 pulg 408 mm
Giro de la cola sin contrapeso	57.1 pulg 1450 mm
Altura de la cabina	99.2 pulg 2520 mm
Altura máxima de la hoja	14.5 pulg 369 mm
Altura máxima de excavación	265.2 pulg 6735 mm
Alcance máximo	281.1 pulg 7141 mm
Ancho de cadena O/A	90.6 pulg 2300 mm
Longitud del tren de rodaje O/A	113.9 pulg 2892 mm
Pared vertical	117.8 pulg 2992 mm
Longitud de embarque O/A	258.7 pulg 6571 mm
Longitud del brazo	71.8 pulg 1823 mm
Giro de la pluma a la derecha	38 pulg 963 mm
Profundidad de excavación	161.8 pulg 4109 mm

Certificación: cabina

Estructura de Protección en Caso de Vuelcos (TOPS, Tip Over Protective Structure)	ISO 12117:1997 ISO 12117:1997
Estructura de Protección en Caso de Vuelcos (ROPS, Roll Over Protective Structure)	ISO 12117-2:2008 ISO 12117-2:2008
Protector superior	ISO 10262:1998 (Level II) ISO 10262:1998 (Level II)

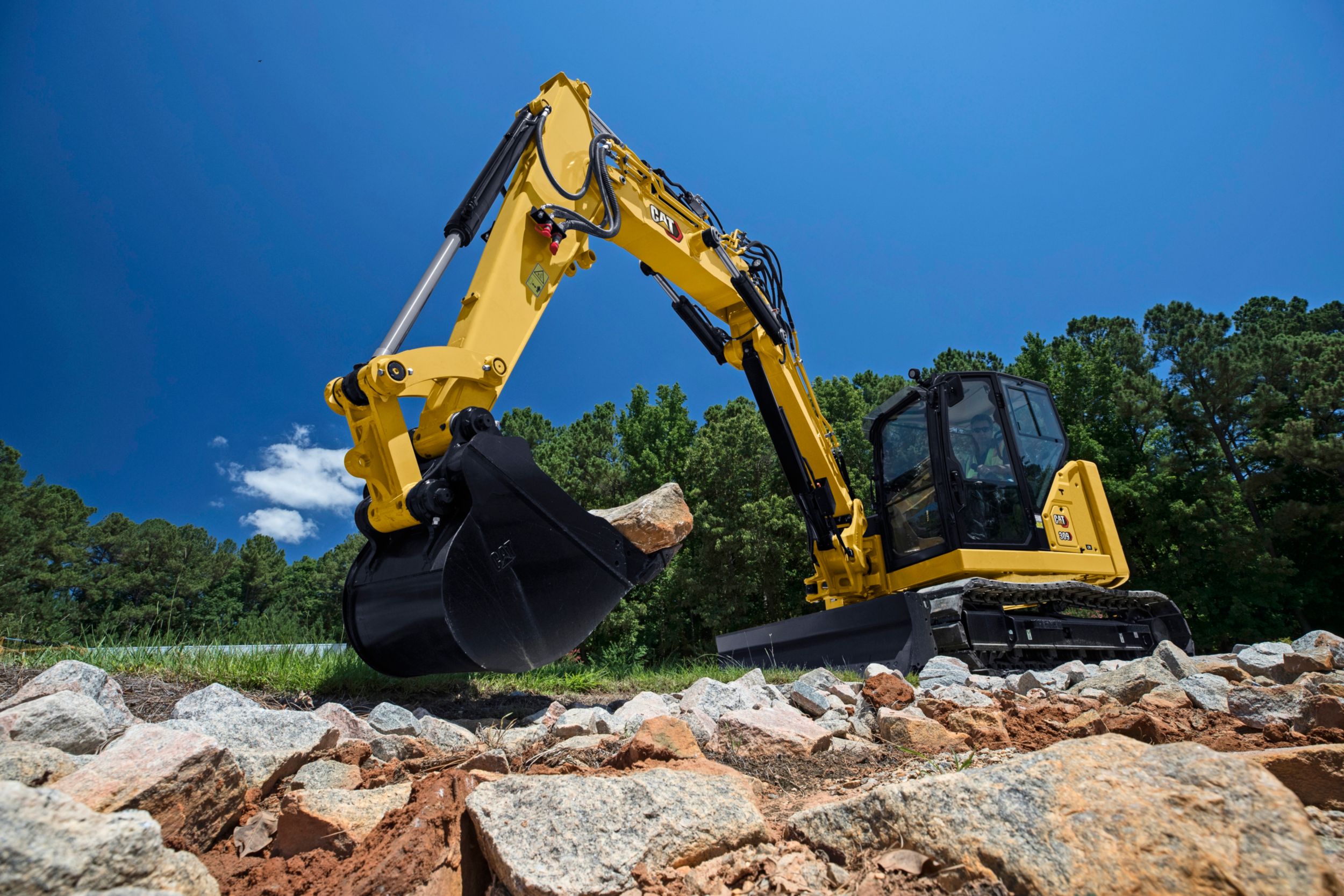

Sostenibilidad

Facilidad de reciclaje

96% 96%

Dimensiones del brazo corto con VAB retraída

Altura máxima de excavación	208.7 pulg 5300 mm
Rotación de la pluma a la izquierda	24 pulg 605 mm
Altura máxima de la hoja	14.6 pulg 370 mm
Espacio libre máximo de descarga	138.2 pulg 3510 mm
Giro de la cola con contrapeso	62.4 pulg 1585 mm
Giro de la cola sin contrapeso	57.1 pulg 1450 mm
Alcance máximo a nivel del suelo	244.5 pulg 6210 mm
Altura de transporte	91.7 pulg 2330 mm
Rotación de la pluma a la derecha	37 pulg 935 mm
Longitud del brazo	65.6 pulg 1665 mm
Ancho de cadena total	90.6 pulg 2300 mm
Pared vertical	95.9 pulg 2435 mm
Longitud de embarque total	253.5 pulg 6440 mm
Profundidad de excavación	145.7 pulg 3700 mm
Espacio libre sobre el suelo	13.8 pulg 350 mm
Largo total del tren de rodaje	113.4 pulg 2880 mm
Altura del cojinete de rotación	29.8 pulg 756 mm
Alcance máximo	253.1 pulg 6430 mm
Alcance de la pluma	122.4 pulg 3110 mm
Profundidad máxima de la hoja	16 pulg 407 mm
Altura de la cabina	100 pulg 2541 mm
Ancho de la zapata/correa de la cadena	17.7 pulg 450 mm

Dimensiones del brazo corto con VAB extendida

Alcance máximo	305.1 pulg 7750 mm
Altura del cojinete de rotación	29.8 pulg 756 mm
Altura máxima de excavación	316.7 pulg 8045 mm
Alcance máximo a nivel del suelo	298.2 pulg 7575 mm
Profundidad máxima de la hoja	16 pulg 407 mm
Longitud de embarque total	253.5 pulg 6440 mm
Alcance de la pluma	96.9 pulg 2460 mm
Pared vertical	138.2 pulg 3510 mm
Espacio libre máximo de descarga	242.5 pulg 6160 mm
Ancho de cadena total	90.6 pulg 2300 mm
Giro de la cola sin contrapeso	57.1 pulg 1450 mm
Rotación de la pluma a la derecha	37 pulg 935 mm
Altura de la cabina	100 pulg 2541 mm
Largo total del tren de rodaje	113.4 pulg 2880 mm
Espacio libre sobre el suelo	13.8 pulg 350 mm
Ancho de la zapata/correa de la cadena	17.7 pulg 450 mm
Longitud del brazo	65.6 pulg 1665 mm
Altura de transporte	91.7 pulg 2330 mm
Rotación de la pluma a la izquierda	24 pulg 605 mm
Giro de la cola con contrapeso	62.4 pulg 1585 mm
Altura máxima de la hoja	14.6 pulg 370 mm
Profundidad de excavación	130.1 pulg 3305 mm
