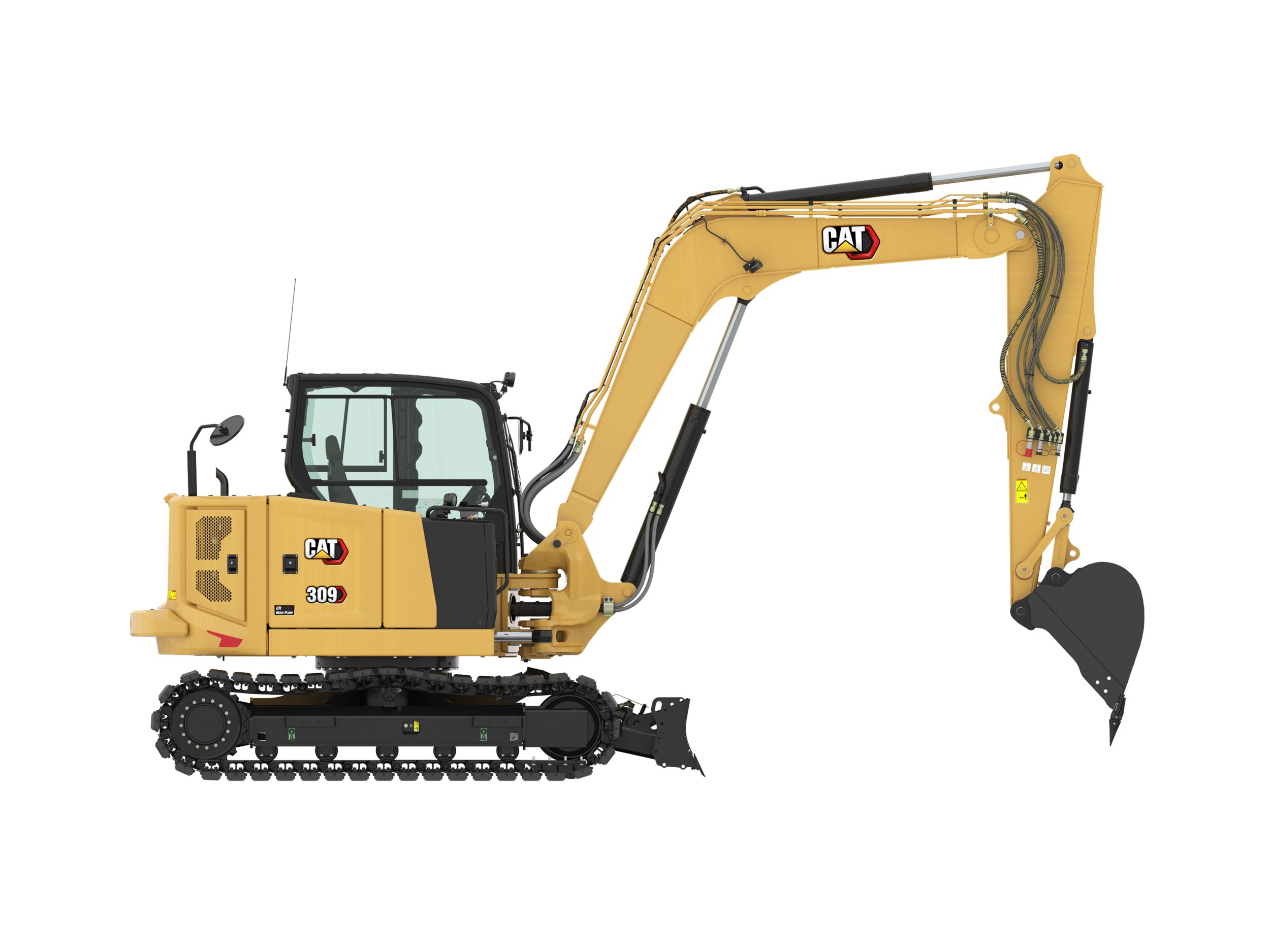

Miniexcavadora 309CR

Miniexcavadoras 309 CR

Consultar Precio Construcción y precio

Especificaciones principales

Peso en orden de trabajo
21091 lb
9565 kg
Profundidad de excavación
182.8 pulg
4642 mm
Modelo de motor
C3.3B Cat
C3.3B Cat

Descripción general

Miniexcavadoras inspiradas en nuestros clientes

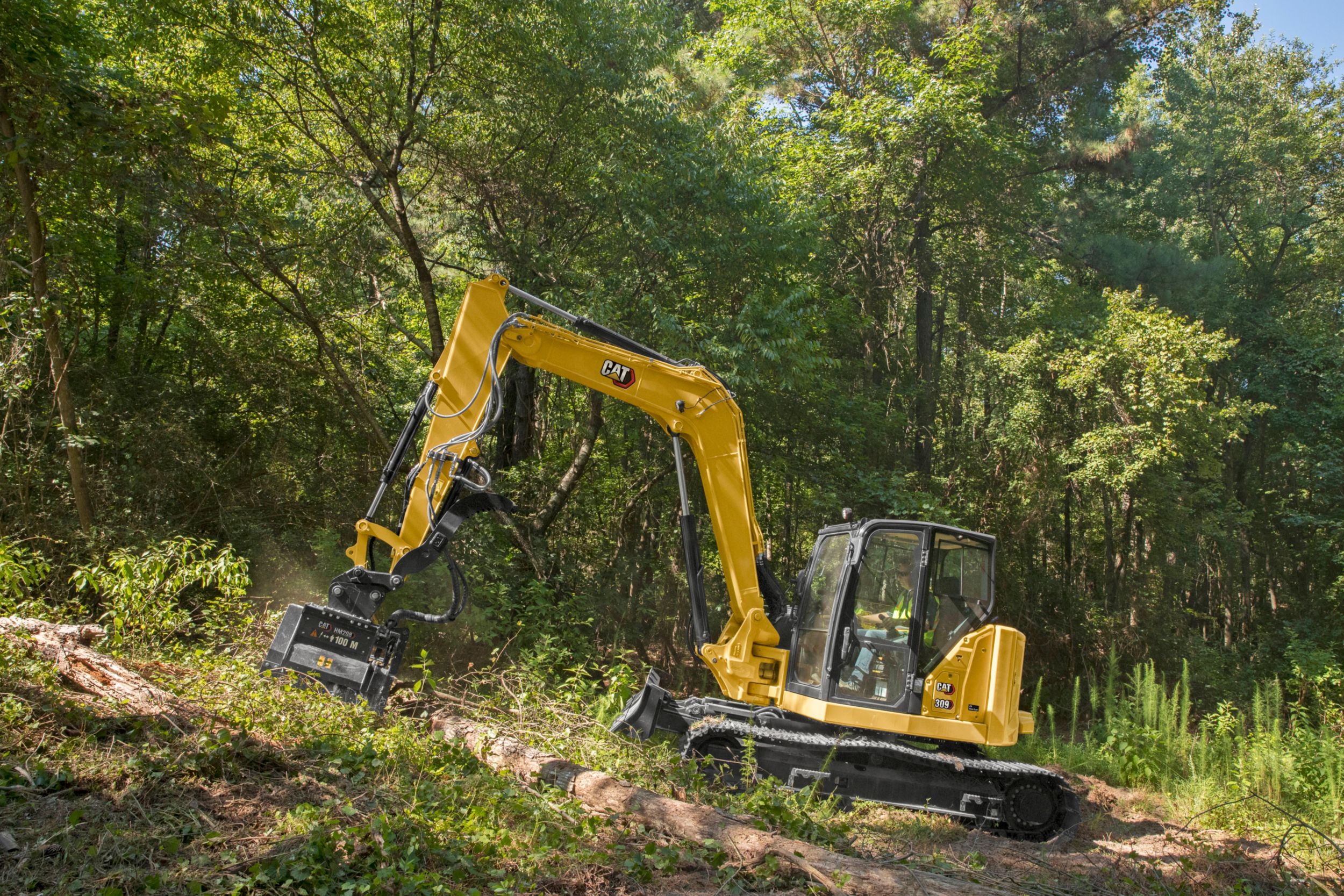

La Miniexcavadora Cat® 309 CR proporciona el máximo nivel de potencia y rendimiento en un tamaño pequeño para que pueda trabajar en una gran variedad de aplicaciones. La 309CR también cuenta con un sistema hidráulico de flujo alto para poder satisfacer la alta demanda de potencia de algunos accesorios, tales como desbrozadoras y cortadores de malezas.

Beneficios

4 Características pioneras en la industria

Características exclusivas de Cat en una miniexcavadora

Hasta 10% Costos totales de propiedad reducidos

con una mejor eficiencia del combustible e intervalos de servicio más prolongados

Hasta 20% Más rendimiento

con ajustes del operador personalizables y mejoras en cuanto a levantamiento, giro, desplazamiento y rendimiento multifuncional

Especificaciones del producto para 309 CR

Nota Las especificaciones del modelo 309CR se basan en una máquina configurada con un tren de rodaje largo (L). Las especificaciones del modelo 309CR se basan en una máquina configurada con un tren de rodaje largo (L).
Peso en orden de trabajo 21091 lb 9565 kg
Peso en orden de trabajo máximo con cabina** 21091 lb 9565 kg
Nota (1) *El peso mínimo se basa en las cadenas de acero, sin contrapeso, el operador, el tanque de combustible lleno, el brazo estándar y la hoja, sin cucharón. *El peso mínimo se basa en las cadenas de acero, sin contrapeso, el operador, el tanque de combustible lleno, el brazo estándar y la hoja, sin cucharón.
Nota (2) **El peso máximo se basa en las cadenas de acero con tacos de caucho, el contrapeso, el operador, el tanque de combustible lleno, el brazo largo y la hoja, sin cucharón. **El peso máximo se basa en las cadenas de acero con tacos de caucho, el contrapeso, el operador, el tanque de combustible lleno, el brazo largo y la hoja, sin cucharón.
Peso en orden de trabajo mínimo con cabina* 19735 lb 8950 kg
Modelo de motor C3.3B Cat C3.3B Cat
Cilindrada 203 pulg³ 3.33 L
Calibre 3.7 pulg 94 mm
Carrera 4.7 pulg 120 mm
Potencia bruta: SAE J1995 74.3 HP 55.4 kW
Potencia neta nominal a 2.200 rpm, Tier 4 final de la EPA de EE.UU./Stage V de la Unión Europea, ISO 9249/EEC 80/1269 69.5 HP 51.8 kW
Profundidad de excavación 182.8 pulg 4642 mm
Espacio libre máximo de descarga 199.7 pulg 5072 mm
Alcance de la pluma 126.6 pulg 3215 mm
Pared vertical 134 pulg 3404 mm
Profundidad máxima de la hoja 26 pulg 671 mm
Longitud del tren de rodaje O/A 126 pulg 3200 mm
Ancho de cadena O/A 97.2 pulg 2470 mm
Altura de transporte 99 pulg 2514 mm
Longitud del brazo 92.8 pulg 2358 mm
Altura máxima de la hoja 16.1 pulg 408 mm
Altura máxima de excavación 277.1 pulg 7039 mm
Giro de la cola con contrapeso 62.4 pulg 1585 mm
Alcance máximo 300.7 pulg 7637 mm
Altura de la cabina 100 pulg 2541 mm
Espacio libre sobre el suelo 14 pulg 356 mm
Altura del cojinete de rotación 29.7 pulg 756 mm
Ancho de la zapata/correa de la cadena 17.7 pulg 450 mm
Giro de la pluma a la izquierda 23.8 pulg 604 mm
Giro de la pluma a la derecha 36.8 pulg 935 mm
Giro de la cola sin contrapeso 57.1 pulg 1450 mm
Alcance máximo: a nivel del suelo 293.7 pulg 7460 mm
Nota * Altura de la pluma cuando el brazo está inmovilizado en la posición de transporte sin accesorios. * Altura de la pluma cuando el brazo está inmovilizado en la posición de transporte sin accesorios.
Nota (2) *** Con la hoja posicionada en la parte trasera de la máquina. *** Con la hoja posicionada en la parte trasera de la máquina.
Nota (1) ** Altura de la pluma cuando el brazo está inmovilizado en la posición de trabajo con accesorios. El brazo estándar ofrece una única posición del pasador. ** Altura de la pluma cuando el brazo está inmovilizado en la posición de trabajo con accesorios. El brazo estándar ofrece una única posición del pasador.
Altura de la pluma en transporte sin herramientas* 89 pulg 2260 mm
Longitud total de transporte con contrapeso 7.052 mm (277,6")*** 7.052 mm (277,6")***
Altura de la pluma en funcionamiento con herramientas** 120.1 pulg 3050 mm
Longitud total de transporte sin contrapeso 7.052 mm (277,6")*** 7.052 mm (277,6")***
Cadenas de acero con tacos 728 lb 330 kg
Brazo largo 146 lb 66 kg
Contrapeso 552 lb 250 kg
Rendimiento en pendientes: máximo 30 grados 30 grados
Presión sobre el suelo: peso mínimo 5 lb/pulg² 34.7 kPa
Presión sobre el suelo: peso máximo 5.4 lb/pulg² 37.1 kPa
Velocidad de desplazamiento: alta 3.1 milla/h 4.9 km/h
Velocidad de desplazamiento: baja 1.6 milla/h 2.6 km/h
Fuerza máxima de tracción: velocidad alta 6497 lb 28.9 kN
Fuerza máxima de tracción: velocidad baja 19064 lb 84.8 kN
Aceite del motor 3 gal (EE.UU.) 11.2 L
Tanque de combustible 39 gal (EE.UU.) 147 L
Sistema hidráulico 29 gal (EE.UU.) 110 L
Sistema de enfriamiento 2.6 gal (EE.UU.) 10 L
Tanque hidráulico 14 gal (EE.UU.) 53 L
Tipo Sistema hidráulico con detección de carga y con bomba de pistones de desplazamiento variable Sistema hidráulico con detección de carga y con bomba de pistones de desplazamiento variable
Presión de operación: rotación 3626 lb/pulg² 250 bar
Fuerza de excavación: brazo: estándar 9500 lb 42.3 kN
Fuerza de excavación: brazo: largo 8023 lb 35.7 kN
Circuito auxiliar: secundario: presión 4134 lb/pulg² 285 bar
Presión de operación: desplazamiento 4134 lb/pulg² 285 bar
Flujo de la bomba a 2.400 rpm 62 gal/min 233 L/min
Fuerza de excavación: cucharón 13943 lb 62 kN
Presión de operación: equipo 4134 lb/pulg² 285 bar
Nota El flujo y la presión no se pueden combinar. Bajo carga, a medida que el flujo sube, la presión baja. El flujo y la presión no se pueden combinar. Bajo carga, a medida que el flujo sube, la presión baja.
Circuito auxiliar máximo, secundario: flujo en la bomba 9 gal/min 33 L/min
Circuito auxiliar máximo, principal: presión en la bomba 4134 lb/pulg² 285 bar
Circuito auxiliar máximo, principal: flujo en la bomba 35 gal/min 131 L/min
Circuito auxiliar máximo, secundario: presión en la bomba 4134 lb/pulg² 285 bar
Presión máxima del circuito auxiliar primario (flujo alto) en la bomba 4134 lbf/pulg² 285 bar
Flujo máximo del circuito auxiliar primario (flujo alto) en la bomba 37 gal/min 140 L/min
Velocidad de rotación de la máquina 10.6 rpm 10.6 rpm
Giro de la pluma a la derecha 50° 50°
Giro de la pluma a la izquierda 60° 60°
Altura 17 pulg 431 mm
Ancho: grande 104 pulg 2640 mm
Ancho: estándar 97 pulg 2470 mm
Estructura de Protección en Caso de Vuelcos (ROPS, Roll Over Protective Structure) ISO 12117-2:2008 ISO 12117-2:2008
Protector superior ISO 10262:1998 Nivel I ISO 10262:1998 Nivel I
Estructura de Protección en Caso de Vuelcos (TOPS, Tip Over Protective Structure) ISO 12117:1997 ISO 12117:1997
Presión acústica exterior promedio (ISO6395:2008) 99 dB(A) 99 dB(A)
Nota Directiva de la Unión Europea "2000/14/CE" Directiva de la Unión Europea "2000/14/CE"
Presión acústica para el operador (ISO 6396:2008) 72 dB(A) 72 dB(A)
Giro de la pluma a la derecha 36.8 pulg 935 mm
Espacio libre máximo de descarga 187.4 pulg 4760 mm
Giro de la cola sin contrapeso 57.1 pulg 1450 mm
Alcance máximo: a nivel del suelo 273.6 pulg 6949 mm
Longitud del tren de rodaje O/A 126 pulg 3200 mm
Altura de la cabina 100 pulg 2541 mm
Altura del cojinete de rotación 29.7 pulg 756 mm
Altura máxima de excavación 265.2 pulg 6736 mm
Ancho de la zapata/correa de la cadena 17.7 pulg 450 mm
Ancho de cadena O/A 97.2 pulg 2470 mm
Espacio libre sobre el suelo 14 pulg 356 mm
Alcance máximo 281.1 pulg 7141 mm
Giro de la cola con contrapeso 62.4 pulg 1585 mm
Alcance de la pluma 120.4 pulg 3059 mm
Pared vertical 117.8 pulg 2991 mm
Profundidad de excavación 161.7 pulg 4108 mm
Longitud del brazo 71.8 pulg 1820 mm
Giro de la pluma a la izquierda 23.8 pulg 604 mm
Altura máxima de la hoja 16.1 pulg 408 mm
Profundidad máxima de la hoja 26 pulg 671 mm
Nota * Altura de la pluma cuando el brazo está inmovilizado en la posición de transporte sin accesorios. * Altura de la pluma cuando el brazo está inmovilizado en la posición de transporte sin accesorios.
Longitud total de transporte sin contrapeso 266.7 pulg 6774 mm
Longitud total de transporte con contrapeso 266.7 pulg 6774 mm
Nota (2) *** Con la hoja posicionada en la parte trasera de la máquina. *** Con la hoja posicionada en la parte trasera de la máquina.
Nota (1) ** Altura de la pluma cuando el brazo está inmovilizado en la posición de trabajo con accesorios. El brazo estándar ofrece una única posición del pasador. ** Altura de la pluma cuando el brazo está inmovilizado en la posición de trabajo con accesorios. El brazo estándar ofrece una única posición del pasador.
Altura de la pluma en transporte sin herramientas* 95.7 pulg 2430 mm
Altura de la pluma en funcionamiento con herramientas** 104.7 pulg 2660 mm
Aire acondicionado El sistema de aire acondicionado en esta máquina contiene el refrigerante de gases fluorados de efecto invernadero R134a (potencial de calentamiento global = 1.430). El sistema contiene 1,0 kg de refrigerante, que tiene un equivalente de CO2 de 1,430 toneladas métricas. El sistema de aire acondicionado en esta máquina contiene el refrigerante de gases fluorados de efecto invernadero R134a (potencial de calentamiento global = 1.430). El sistema contiene 1,0 kg de refrigerante, que tiene un equivalente de CO2 de 1,430 toneladas métricas.

309 CR Equipos estándar

MOTOR

  • Motor Diésel C3.3B Cat (Tier 4 final de la EPA de EE.UU./Stage V de la UE): motor electrónico, turbocompresor, filtro de partículas para combustible diésel (DPF, Diesel Particulate Filter)
  • Funcionamiento en vacío automático del motor
  • Parada automática del motor
  • Freno de la rotación automático
  • Desplazamiento automático de dos velocidades
  • Separador de combustible/agua con indicador
  • Sello radial: filtro de aire de elemento doble
  • Refrigerante de larga duración a -37°C (-35°F)

SISTEMA HIDRÁULICO

  • Bomba electrónica de pistones de desplazamiento variable
  • Sistema hidráulico de flujo compartido y detección de carga
  • Bomba hidráulica auxiliar dedicada
  • Potencia según demanda
  • Control de la temperatura hidráulica
  • Acumulador certificado
  • Aceite hidráulico HYDO Advanced
  • Drenaje ecológico

ENTORNO DEL OPERADOR

  • Protector superior ISO10262:1998 Nivel I
  • ROPS ISO12117-2:2008
  • Modalidad de dirección del brazo
  • Control de crucero
  • Cambiador del patrón de control
  • Posamuñecas ajustables
  • Apoyapiés moldeados
  • Alfombra de piso lavable extraíble
  • Pedales de desplazamiento y palancas manuales
  • Llave Cat con opción de contraseña
  • HVAC (Heating, Ventilation and Air Conditioning; Calefacción, Ventilación y Aire Acondicionado) con control automático de temperatura
  • Controles de traba hidráulica
  • Ventana delantera inferior integrada
  • Espacio de almacenamiento superior de la ventana delantera asistida
  • Salida de emergencia por la ventana trasera
  • Asiento con suspensión de respaldo alto y tapizado de tela
  • Cinturón de seguridad retráctil (75 mm/3")
  • Gancho para ropa
  • Posavasos
  • Iluminación interior con LED
  • Portadocumentos
  • Mazas de montaje para los protectores delanteros y superiores
  • Tomacorriente de 12V
  • Radio: Bluetooth, auxiliar, micrófono, USB (solo carga)
  • Tragaluz
  • Bocina de señalización/advertencia
  • Cabina y luces de trabajo para la pluma (lateral izquierdo)
  • Espacio utilitario para teléfonos móviles
  • Monitor LCD a color de última generación (IP66)
    – Interfaz del control selector
    – Indicadores de nivel de combustible y temperatura del refrigerante
    – Mantenimiento y monitoreo de la máquina
    – Rendimiento y ajustes de la máquina
    – Código de seguridad numérico
    – Varios idiomas
    – Máquina lista para la instalación de cámara (IP68 e IP69K)
    – Horómetro con interruptor de activación

TREN DE RODAJE

  • Cadena engrasada y lubricada
  • Cáncamos de amarre en el bastidor de cadena
  • Hoja topadora
  • Posición libre de la hoja topadora
  • Borde de desgaste reversible empernado

PLUMA, BRAZO Y VARILLAJES

  • Pluma de una pieza (3.400 mm/133,9")
  • Brazo estándar (1.820 mm/71,7")
  • Capacidad de pala frontal con pasador, acoplador manual o acoplador hidráulico (no disponible en todas las regiones)
  • Listo para la instalación de tenaza (no disponible en todas las regiones)

SISTEMA ELÉCTRICO

  • Sistema eléctrico de 12 voltios
  • Alternador de 60 amperios
  • Disyuntor
  • Batería de 900CCA que no requiere mantenimiento
  • Desconexión de la batería
  • Interruptor de llave de encendido para parada
  • Alarma de desplazamiento

OTROS

  • Trabas en las puertas del recinto externas
  • Tapa del tanque de combustible trabable
  • Enchufe de baliza
  • Reflectores traseros

309 CR Equipos opcionales

ENTORNO DEL OPERADOR

  • Arranque con llave Bluetooth®
  • Asiento calefaccionado y con suspensión neumática
  • Visera para lluvia
  • Monitor avanzado de última generación (todos los siguientes componentes se incluyen con la opción de monitor avanzado de última generación)
    – Pantalla táctil
    – Sistema de referencia en el sitio
    – Capacidad de cámara de alta definición (IP68 e IP69K)
    – Código de seguridad numérico

TREN DE RODAJE

  • Hoja topadora ancha
  • Cadenas de acero (450 mm/17,7" de ancho)
  • Cadenas de acero anchas (600 mm/23,6")
  • Cadena de acero con tacos de caucho
  • Guías de cadenas

PLUMA, BRAZO Y VARILLAJES

  • Brazo largo (2.360 mm/92,9")
  • Entre los accesorios se incluyen cucharones, sinfines y martillos
  • Tuberías hidráulicas auxiliares secundarias con drenaje de la caja
  • Válvula de retención de bajada de la pluma
  • Válvula de retención de bajada del brazo
  • Cáncamo de levantamiento certificado

SISTEMA ELÉCTRICO

  • Product Link™ Elite (normas aplicables)
  • Cámara retrovisora
  • Baliza giratoria

PROTECCIONES

  • Malla de protección delantera ISO10262:1998 Nivel I
  • Protección delantera de servicio pesado ISO10262:1998 Nivel II
  • Protector superior ISO 10262:1998 (Level II)
  • Ventana delantera de policarbonato EN356 P5A (solo cabina)
  • Protectores de la cadena

OTROS

  • Contrapeso adicional
  • Calentador de las camisas de agua
  • Bomba de reabastecimiento de combustible
  • Pluma de ángulo variable (consulte el folleto de la 309 CR VAB para obtener más detalles sobre las especificaciones de la VAB e información adicional)

Vea cómo 309 CR se compara otros productos consultados con frecuencia.

Use the comparison tool to compare detailed specs of Cat and competitor models.

COMPARE ALL MODELS

Herramientas y ayuda de los expertos en todo momento

Explorar las ofertas vigentes para  309 CR

Ver más ofertas
