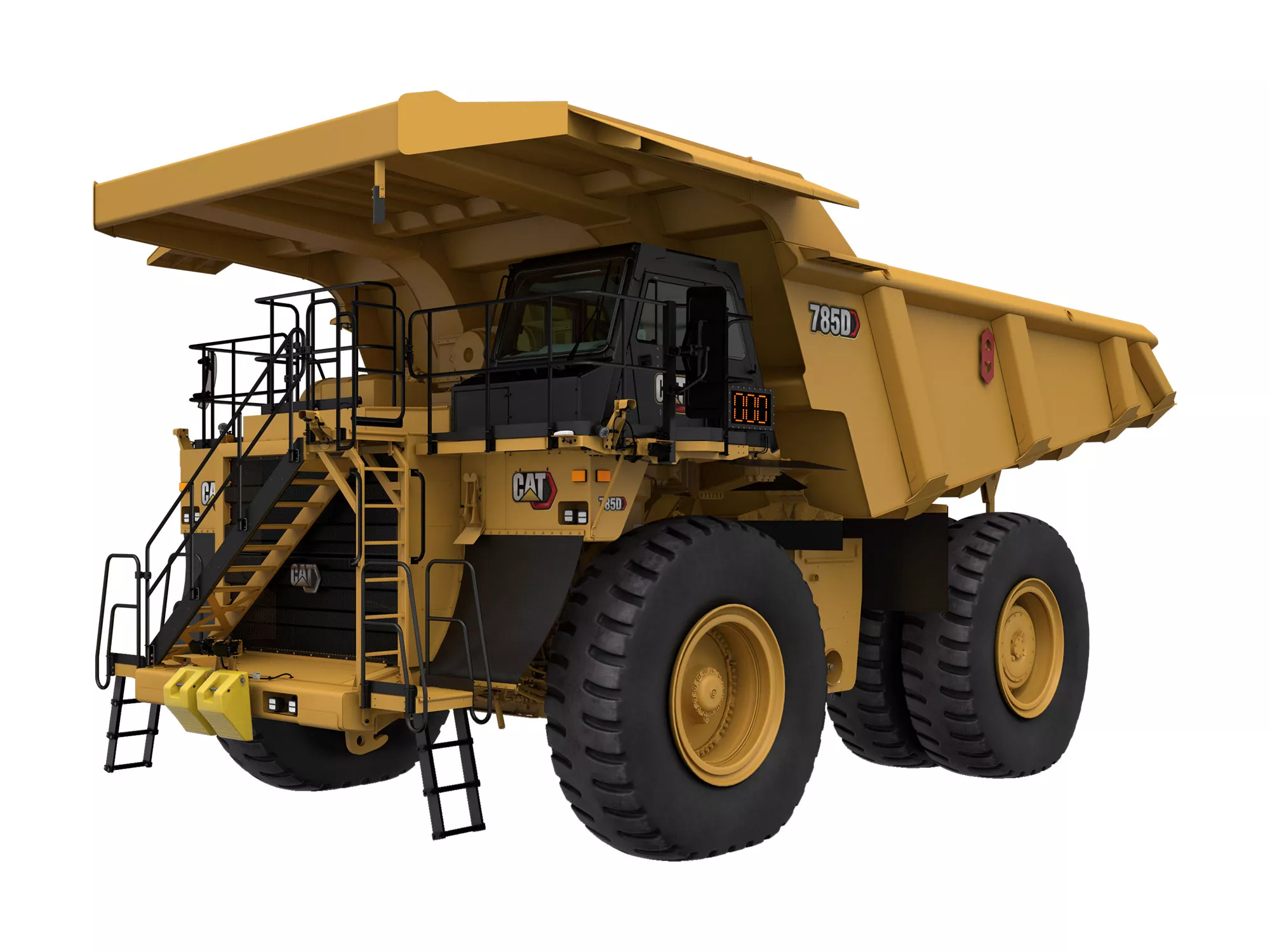

785 (04) Truk Tambang

Minta Penawaran Temukan Dealer

Spesifikasi Utama

Muatan Tetapan Nominal: 155 ton (AS); 141 t

Bobot Kotor Tetapan Alat Berat: 550000 lb; 249476 kg

Daya Kotor - SAE J1995: 1450 hp; 1082 kW

785 (04)
Ubah Model

Ikhtisar

Volume Tinggi. Keandalan Tinggi. Biaya Lebih Rendah.

Model Cat^® 785 adalah produk Caterpillar yang pertama kali masuk ke industri tambang lebih dari tiga dekade yang lalu, dan sejak itu menjadi alat berat yang telah teruji di lokasi tambang di seluruh dunia. 785D melanjutkan tradisi tersebut.
Alat berat ini direkayasa untuk kinerja, didesain untuk kenyamanan, dan dibangun untuk bertahan lama. Dikembangkan secara khusus untuk aplikasi pertambangan produksi tinggi, 785D terus mengangkut material pada volume tinggi untuk menurunkan biaya per ton Anda. Konstruksi yang tangguh menciptakan alat berat yang tahan lama, sementara prosedur perawatan yang mudah memastikan keandalan yang tinggi dan umur yang panjang dengan biaya pengoperasian yang rendah.

Keunggulan

Perawatan yang Mudah

Memastikan keandalan yang tinggi dan masa pakai yang lama dengan biaya pengoperasian yang rendah.

Tahan Lama & Andal

Konstruksi yang kokoh menciptakan alat berat yang tahan lama dengan keandalan yang teruji dan kinerja yang sudah terbukti.

Biaya Lebih Rendah

Berkat teknologi dan fitur kesehatan yang memperpanjang umur komponen dan penyetelan untuk mengoptimalkan kinerja.

Sekilas Fitur

Menampilkan 1-6 dari 8

PRODUKTIVITAS

785D ditenagai oleh engine 3512C HD dengan desain 12-silinder, empat langkah, yang menggunakan langkah daya efektif yang panjang untuk menghasilkan pembakaran bahan bakar yang lebih sempurna dan efisiensi bahan bakar yang optimal.
Kenaikan torsi bersih sebesar 23 % memberikan gaya tarikan yang tiada banding selama proses akselerasi, pada tanjakan curam, dan pada kondisi permukaan tanah yang buruk. Kenaikan torsi menyesuaikan titik pemindahan gigi transmisi secara efektif guna menghasilkan efisiensi maksimum dan waktu siklus yang cepat.
Powertrain penggerak mekanis dan transmisi power shift menghadirkan efisiensi serta pengendalian yang tiada tanding pada kemiringan yang curam, pada kondisi permukaan tanah yang buruk, dan pada jalan angkut yang memiliki resistansi rolling tinggi.
Engine menghasilkan perlambatan tambahan karena bekerja melawan kompresi dengan pembakaran bahan bakar nol pada pengangkutan di jalan menurun, sehingga meningkatkan efisiensi bahan bakar.

KESELAMATAN

Akses masuk dan keluar lebih aman berkat tangga diagonal yang memiliki lebar 600 mm (24 in), permukaan antiselip dan pegangan tangan, serta tangga akses elektrik opsional.
Kontrol superior difasilitasi oleh sistem pengereman yang dipatenkan yang memberikan perlambatan dan pengereman yang kuat tanpa pelemahan.
785D didesain untuk menghadirkan jarak pandang yang sangat baik ke sekeliling dan garis pandang yang jelas, yang ditingkatkan dengan kaca spion bersudut lebar dan sistem Deteksi Objek Cat MineStar™ menggabungkan sistem radar dan kamera untuk memperingatkan operator tentang bahaya dari kendaraan ringan atau objek tidak bergerak yang berada di dekat alat berat.
Operasi pembuangan lebih aman berkat indikator bak dinaikkan dan penetral mundur saat melakukan pembuangan.
Toe guard di platform samping dan depan memberikan perlindungan dari risiko selip dan juga mencegah jatuhnya alat atau komponen yang tidak terikat dari platform saat pekerjaan perawatan atau servis sedang dilakukan.

KENYAMANAN OPERATOR

Operator menikmati tata letak ergonomis, jarak pandang ke sekeliling yang sangat baik, serta kontrol, tuas, sakelar, dan pengukur yang diposisikan untuk kemudahan penggunaan.
Kabin ROPS/FOPS terpadu dan berperedam suara, dipasang dengan peredaman karet ke rangka utama untuk mengisolasi operator dari kebisingan dan getaran guna menghasilkan pengendaraan yang senyap, aman, dan nyaman.
Kabin memiliki berbagai fitur yang meningkatkan kenyamanan dan mengurangi kelelahan, seperti kursi suspensi udara, getaran yang lebih rendah, AC, dan peredam suara.

KEMUDAHAN SERVIS

Waktu yang dihabiskan untuk prosedur perawatan rutin berkurang berkat akses yang mudah ke titik servis harian dan komponen penting; akses ke tangki, filter, saluran pembuangan, dan shutdown engine dari permukaan tanah; platform perawatan yang memberikan akses ke engine, tangki hidraulik kemudi, dan kompartemen baterai; dan pusat servis pengisian cepat opsional yang memungkinkan penggantian oli dan bahan bakar dilakukan dengan sangat cepat.
Peningkatan kemudahan servis serta interval servis 500 jam dirancang untuk meningkatkan kesiapan dan produktivitas alat berat.
Konektor listrik di-seal untuk mencegah masuknya debu dan cairan, rangkaian kabel dijalin untuk keamanan, serta kabel diberi kode warna untuk memudahkan diagnosis dan perbaikan.
Sistem diagnostik onboard VIMS secara kontinu memonitor semua fungsi dan komponen alat berat yang penting guna membantu menentukan kerusakan dengan cepat untuk perbaikan yang lebih cepat.

DAYA TAHAN DAN MASA PAKAI LAMA

Rangka 785D menggunakan desain berpenampang kotak, menggunakan dua penempaan dan 24 baja cetak di area bertekanan tinggi dengan penetrasi dalam serta pengelasan keliling kontinu untuk mencegah kerusakan akibat beban puntir tanpa perlu menambahkan bobot ekstra. Rangka baja lunak memberikan fleksibilitas, daya tahan, dan resistansi terhadap beban benturan.
Ruang Roda menawarkan peningkatan keandalan, sehingga waktu operasi menjadi lebih tinggi karena berkurangnya frekuensi penggantian dan lebih sedikitnya perawatan yang tidak terjadwal.
Umur komponen ditingkatkan berkat fitur filtrasi kontinu gandar belakang standar. Oli yang lebih bersih membantu meningkatkan pelumasan yang menyebabkan umur komponen menjadi lebih lama.
Peningkatan waktu operasi berkat interval penggantian komponen terencana yang menargetkan hingga 20.000 SMU untuk engine, serta kesamaan komponen dengan engine 3500 HD yang sudah terbukti
Rangka, powertrain, engine, dan komponen diproduksi sedemikian rupa sehingga dapat direkondisi — menambah siklus hidup dengan kinerja seperti baru, dengan harga jauh di bawah harga komponen baru.

BAK CAT

Bak Cat adalah pilihan terbaik untuk 785D. Bak ini didesain untuk menjadi bagian integral dari keseluruhan sistem kendaraan, memastikan Anda mencapai masa pakai chassis yang maksimum.
Bak Kinerja Tinggi (HP, High Performance) memiliki desain ringan, sederhana, dan tahan lama yang memberikan cakupan alat berat depan yang menyeluruh dan perlindungan di bagian atas yang diperluas.
Tersedia dalam beberapa ukuran, bak MSD II ideal untuk aplikasi tambang terkini dengan praktik pengoperasian dan perawatan yang baik. Bak dapat diberi pelapis atau tanpa pelapis, dengan bak yang didesain sesuai kebutuhan di lokasi tambang untuk memaksimalkan kinerja.
Ditujukan untuk aplikasi berat termasuk tambang yang pernah dioperasikan dan tambang yang makin mengecil, bak Miring Ganda (Dual Slope) memberikan retensi beban yang luar biasa, mempertahankan pusat gravitasi yang rendah dengan distribusi beban yang optimal dan mengurangi beban kejut.
Bak kombinasi khusus untuk batu bara dan lapisan tanah batu bara mengakomodasi material dengan kerapatan ringan sekaligus mempertahankan potensi muatan.

KEBERLANJUTAN

Kami telah mendesain 785D dengan sejumlah penyempurnaan yang mengurangi dampaknya pada lingkungan. Fitur seperti sistem penggantian oli engine dan filtrasi kontinu gandar belakang menurunkan jumlah limbah yang dibuang ke lingkungan.
Engine menghasilkan perlambatan tambahan dengan bekerja melawan kompresi pada pengangkutan di jalan menurun. Selama melakukan perlambatan, ECM engine tidak menginjeksikan bahan bakar ke dalam silinder untuk mencapai penghematan bahan bakar yang luar biasa.
Kami terus meneliti sumber energi alternatif seperti bahan bakar hayati dan solusi Dynamic Gas Blending yang dipasok dari gas alam cair, serta kami telah menerapkan opsi daya seperti elektrifikasi dan trem listrik untuk menemukan cara baru mengurangi emisi.
Engine Cat kompatibel dengan bahan bakar diesel yang dicampur bersama bahan bakar intensitas karbon yang lebih rendah seperti biodiesel FAME (fatty acid methyl ester, asam lemak metil ester). Engine Cat juga kompatibel dengan bahan bakar terbarukan seperti bahan bakar alternatif HVO (Hydrotreated Vegetable Oil, Minyak Sayur Terhidrogenasi) dan GTL (Gas-to-Liquid, Gas-ke-Cair) yang merupakan penggantian langsung pakai untuk diesel. HVO dan GTL dapat digunakan di semua engine Cat dengan tingkat campuran berapa pun dan hingga 100%.
Dengan merekonstruksi alat berat dan komponen, program Cat Rebuild dan Cat Reman melestarikan bahan mentah, menghemat energi, dan mengurangi emisi.

785D ditenagai oleh engine 3512C HD dengan desain 12-silinder, empat langkah, yang menggunakan langkah daya efektif yang panjang untuk menghasilkan pembakaran bahan bakar yang lebih sempurna dan efisiensi bahan bakar yang optimal.
Kenaikan torsi bersih sebesar 23 % memberikan gaya tarikan yang tiada banding selama proses akselerasi, pada tanjakan curam, dan pada kondisi permukaan tanah yang buruk. Kenaikan torsi menyesuaikan titik pemindahan gigi transmisi secara efektif guna menghasilkan efisiensi maksimum dan waktu siklus yang cepat.
Powertrain penggerak mekanis dan transmisi power shift menghadirkan efisiensi serta pengendalian yang tiada tanding pada kemiringan yang curam, pada kondisi permukaan tanah yang buruk, dan pada jalan angkut yang memiliki resistansi rolling tinggi.
Engine menghasilkan perlambatan tambahan karena bekerja melawan kompresi dengan pembakaran bahan bakar nol pada pengangkutan di jalan menurun, sehingga meningkatkan efisiensi bahan bakar.

Akses masuk dan keluar lebih aman berkat tangga diagonal yang memiliki lebar 600 mm (24 in), permukaan antiselip dan pegangan tangan, serta tangga akses elektrik opsional.
Kontrol superior difasilitasi oleh sistem pengereman yang dipatenkan yang memberikan perlambatan dan pengereman yang kuat tanpa pelemahan.
785D didesain untuk menghadirkan jarak pandang yang sangat baik ke sekeliling dan garis pandang yang jelas, yang ditingkatkan dengan kaca spion bersudut lebar dan sistem Deteksi Objek Cat MineStar™ menggabungkan sistem radar dan kamera untuk memperingatkan operator tentang bahaya dari kendaraan ringan atau objek tidak bergerak yang berada di dekat alat berat.
Operasi pembuangan lebih aman berkat indikator bak dinaikkan dan penetral mundur saat melakukan pembuangan.
Toe guard di platform samping dan depan memberikan perlindungan dari risiko selip dan juga mencegah jatuhnya alat atau komponen yang tidak terikat dari platform saat pekerjaan perawatan atau servis sedang dilakukan.

Operator menikmati tata letak ergonomis, jarak pandang ke sekeliling yang sangat baik, serta kontrol, tuas, sakelar, dan pengukur yang diposisikan untuk kemudahan penggunaan.
Kabin ROPS/FOPS terpadu dan berperedam suara, dipasang dengan peredaman karet ke rangka utama untuk mengisolasi operator dari kebisingan dan getaran guna menghasilkan pengendaraan yang senyap, aman, dan nyaman.
Kabin memiliki berbagai fitur yang meningkatkan kenyamanan dan mengurangi kelelahan, seperti kursi suspensi udara, getaran yang lebih rendah, AC, dan peredam suara.

Waktu yang dihabiskan untuk prosedur perawatan rutin berkurang berkat akses yang mudah ke titik servis harian dan komponen penting; akses ke tangki, filter, saluran pembuangan, dan shutdown engine dari permukaan tanah; platform perawatan yang memberikan akses ke engine, tangki hidraulik kemudi, dan kompartemen baterai; dan pusat servis pengisian cepat opsional yang memungkinkan penggantian oli dan bahan bakar dilakukan dengan sangat cepat.
Peningkatan kemudahan servis serta interval servis 500 jam dirancang untuk meningkatkan kesiapan dan produktivitas alat berat.
Konektor listrik di-seal untuk mencegah masuknya debu dan cairan, rangkaian kabel dijalin untuk keamanan, serta kabel diberi kode warna untuk memudahkan diagnosis dan perbaikan.
Sistem diagnostik onboard VIMS secara kontinu memonitor semua fungsi dan komponen alat berat yang penting guna membantu menentukan kerusakan dengan cepat untuk perbaikan yang lebih cepat.

Rangka 785D menggunakan desain berpenampang kotak, menggunakan dua penempaan dan 24 baja cetak di area bertekanan tinggi dengan penetrasi dalam serta pengelasan keliling kontinu untuk mencegah kerusakan akibat beban puntir tanpa perlu menambahkan bobot ekstra. Rangka baja lunak memberikan fleksibilitas, daya tahan, dan resistansi terhadap beban benturan.
Ruang Roda menawarkan peningkatan keandalan, sehingga waktu operasi menjadi lebih tinggi karena berkurangnya frekuensi penggantian dan lebih sedikitnya perawatan yang tidak terjadwal.
Umur komponen ditingkatkan berkat fitur filtrasi kontinu gandar belakang standar. Oli yang lebih bersih membantu meningkatkan pelumasan yang menyebabkan umur komponen menjadi lebih lama.
Peningkatan waktu operasi berkat interval penggantian komponen terencana yang menargetkan hingga 20.000 SMU untuk engine, serta kesamaan komponen dengan engine 3500 HD yang sudah terbukti
Rangka, powertrain, engine, dan komponen diproduksi sedemikian rupa sehingga dapat direkondisi — menambah siklus hidup dengan kinerja seperti baru, dengan harga jauh di bawah harga komponen baru.

Bak Cat adalah pilihan terbaik untuk 785D. Bak ini didesain untuk menjadi bagian integral dari keseluruhan sistem kendaraan, memastikan Anda mencapai masa pakai chassis yang maksimum.
Bak Kinerja Tinggi (HP, High Performance) memiliki desain ringan, sederhana, dan tahan lama yang memberikan cakupan alat berat depan yang menyeluruh dan perlindungan di bagian atas yang diperluas.
Tersedia dalam beberapa ukuran, bak MSD II ideal untuk aplikasi tambang terkini dengan praktik pengoperasian dan perawatan yang baik. Bak dapat diberi pelapis atau tanpa pelapis, dengan bak yang didesain sesuai kebutuhan di lokasi tambang untuk memaksimalkan kinerja.
Ditujukan untuk aplikasi berat termasuk tambang yang pernah dioperasikan dan tambang yang makin mengecil, bak Miring Ganda (Dual Slope) memberikan retensi beban yang luar biasa, mempertahankan pusat gravitasi yang rendah dengan distribusi beban yang optimal dan mengurangi beban kejut.
Bak kombinasi khusus untuk batu bara dan lapisan tanah batu bara mengakomodasi material dengan kerapatan ringan sekaligus mempertahankan potensi muatan.

Kami telah mendesain 785D dengan sejumlah penyempurnaan yang mengurangi dampaknya pada lingkungan. Fitur seperti sistem penggantian oli engine dan filtrasi kontinu gandar belakang menurunkan jumlah limbah yang dibuang ke lingkungan.
Engine menghasilkan perlambatan tambahan dengan bekerja melawan kompresi pada pengangkutan di jalan menurun. Selama melakukan perlambatan, ECM engine tidak menginjeksikan bahan bakar ke dalam silinder untuk mencapai penghematan bahan bakar yang luar biasa.
Kami terus meneliti sumber energi alternatif seperti bahan bakar hayati dan solusi Dynamic Gas Blending yang dipasok dari gas alam cair, serta kami telah menerapkan opsi daya seperti elektrifikasi dan trem listrik untuk menemukan cara baru mengurangi emisi.
Engine Cat kompatibel dengan bahan bakar diesel yang dicampur bersama bahan bakar intensitas karbon yang lebih rendah seperti biodiesel FAME (fatty acid methyl ester, asam lemak metil ester). Engine Cat juga kompatibel dengan bahan bakar terbarukan seperti bahan bakar alternatif HVO (Hydrotreated Vegetable Oil, Minyak Sayur Terhidrogenasi) dan GTL (Gas-to-Liquid, Gas-ke-Cair) yang merupakan penggantian langsung pakai untuk diesel. HVO dan GTL dapat digunakan di semua engine Cat dengan tingkat campuran berapa pun dan hingga 100%.
Dengan merekonstruksi alat berat dan komponen, program Cat Rebuild dan Cat Reman melestarikan bahan mentah, menghemat energi, dan mengurangi emisi.

MineStar Fleet adalah sistem monitoring armada yang digunakan untuk mengukur, mengelola, dan memaksimalkan keseluruhan operasi pengangkutan.
Sistem Keselamatan Pengemudi dalam kabin MineStar Detect mengintervensi saat mendeteksi kelelahan dan distraksi
Solusi monitoring kondisi dan kesehatan alat berat memfasilitasi pendekatan perawatan yang proaktif.

Spesifikasi Produk untuk 785 (04)

Berat - Pendekatan

Muatan Tetapan Nominal	155 ton (AS) 141 t
Bobot Kotor Tetapan Alat Berat	550000 lb 249476 kg
Bobot chassis	183270 lb 83130 kg
Kisaran Bobot Bak	20.831 - 30.623 kg 45.924 - 67.512 lb 20.831 - 30.623 kg 45.924 - 67.512 lb
Bobot Bak - MSD	46738 lb 21200 kg
Kisaran Bobot Kerja Chassis (OCW, Operating Chassis Weight) Minimum/Maksimum	83.304 - 84.668 kg 183.654 - 186.661 lb 83.304 - 84.668 kg 183.654 - 186.661 lb
Kisaran Bobot Kerja Chassis Kosong (EOMW, Operating Chassis Weight Range Empty) Minimum/Maksimum	106.218 - 117.597 kg 234.170 - 259.257 lb 106.218 - 117.597 kg 234.170 - 259.257 lb

Engine

Daya Kotor - SAE J1995	1450 hp 1082 kW
Model Engine	Cat® 3512C HD Cat® 3512C HD
Diameter	6.7 in 170 mm
Langkah	8.4 in 215 mm
Kapasitas Silinder	3573.6 in³ 58.56 l

Distribusi Bobot - Pendekatan

Gandar Belakang - Kosong	Tergantung pada konfigurasi bak. Tergantung pada konfigurasi bak.
Catatan	Distribusi bobot yang dioptimalkan dengan bak Cat. Distribusi bobot yang dioptimalkan dengan bak Cat.
Gandar Depan - Bermuatan - Target	33 % 33 %
Gandar Belakang - Bermuatan	Tergantung pada konfigurasi bak. Tergantung pada konfigurasi bak.
Gandar Depan - Kosong*	45-46% 45-46%
Gandar Belakang - Kosong*	54-55% 54-55%
Gandar Belakang – Bermuatan - Target	67 % 67 %

Sistem Pengereman

Belakang - Area Permukaan Rem Cakram Basah

13900 in³ 89681 cm³

Transmisi

Maju - 1	7.5 mile/h 12.1 km/h
Maju - 2	10.2 mile/h 16.3 km/h
Maju - 3	13.8 mile/h 22.2 km/h
Maju - 4	18.6 mile/h 29.9 km/h
Maju - 5	25.2 mile/h 40.6 km/h
Maju - 6	34 mile/h 54.8 km/h
Mundur	6.8 mile/h 11 km/h
Kecepatan Tertinggi - Bermuatan	34 mile/h 54.8 km/h

Final Drive

Rasio Diferensial	2.10:1 2.10:1
Rasio Planetary	10.83:1 10.83:1
Rasio Reduksi Total	22.75:1 22.75:1

Suspensi

Langkah Silinder Efektif - Depan	12.6 in 320 mm
Langkah Silinder Efektif - Belakang	6.5 in 165 mm

Hoist Bak

Aliran Pompa – IdleTinggi	198 gpm 750 L/min
Setelan Relief Valve – Angkat	2500 psi 17238 kPa
Waktu Angkat Bak - Idle Tinggi	15.2 s 15.2 s
Waktu Bak Turun - Idle Tinggi	15.9 s 15.9 s
Waktu Bak Turun - Mengambang	16.2 s 16.2 s
Daya Bak Turun - Idle Tinggi	15.9 s 15.9 s

Kapasitas Pengisian Ulang Servis

Tangki Bahan Bakar - Standar	500 gal (AS) 1893 l
Sistem Pendinginan	100 gal (AS) 379 l
Karter	54 gal (AS) 204 l
Diferensial - Final Drive	115 gal (AS) 436 l
Tangki Kemudi	25 gal (AS) 94 l
Sistem Kemudi - Termasuk Tangki	31 gal (AS) 117 l
Tangki Hidraulik Rem/Hoist	120 gal (AS) 540 l
Sistem Hoist Rem - Termasuk Tangki	169 gal (AS) 641 l
Sistem Konverter Torsi/Transmisi - Termasuk Wadah	65.51 gal (AS) 248 l

Kabin

Heater/Defroster	10.1 MW·h 34,462 Btu/kWh
AC	6,9 kW (23.543 BTU/hr) 6,9 kW (23.543 BTU/hr)
Standar ROPS (1)	ISO 3471:2008 dan ISO13459:2012 ISO 3471:2008 dan ISO13459:2012
Standar FOPS	ISO 3449:2005 Level II dan ISO 13459:2012 Level II ISO 3449:2005 Level II dan ISO 13459:2012 Level II

Suara

Standar Suara	Tingkat tekanan suara dinamis operator yang diukur sesuai ketentuan prosedur siklus kerja dalam ISO 6396:2008 adalah 80 dB(A). Tingkat tekanan suara dinamis operator yang diukur sesuai ketentuan prosedur siklus kerja dalam ISO 6396:2008 adalah 80 dB(A).
Standar Suara (1)	Tingkat daya suara dinamis eksterior untuk alat berat standar yang diuji menggunakan prosedur ISO 6395:2008 adalah 121 dB(A). Tingkat daya suara dinamis eksterior untuk alat berat standar yang diuji menggunakan prosedur ISO 6395:2008 adalah 121 dB(A).
Standar Suara (2)	Alat pelindung pendengaran mungkin diperlukan sewaktu bekerja dengan ruang operator dan kabin terbuka (bila tidak dirawat dengan benar atau pintu/jendela terbuka) dalam waktu yang lama atau di lingkungan yang bising. Alat pelindung pendengaran mungkin diperlukan sewaktu bekerja dengan ruang operator dan kabin terbuka (bila tidak dirawat dengan benar atau pintu/jendela terbuka) dalam waktu yang lama atau di lingkungan yang bising.

Kemudi

Sudut Kemudi	24 ° 24 °
Diameter Belok - Depan	97.7 ft 29.8 m
Standar Kemudi	ISO 5010:2007 ISO 5010:2007

Bak - Miring Ganda

Munjung (SAE 2:1)	102 yd³ 78 m³
Bobot Bak	49150 lb 22295 kg

ROPS

Standar ROPS

SAE J1040 APR88 ISO 3471:1994 SAE J1040 APR88 ISO 3471:1994

Rem

Standar

ISO 3450:2011 ISO 3450:2011

Bak - X

Bobot Bak	55468 lb 25160 kg
Munjung (SAE 2:1)	111 yd³ 85 m³

Ban

Ban Standar

33.00-R51 (E3 & E4) 33.00-R51 (E3 & E4)
