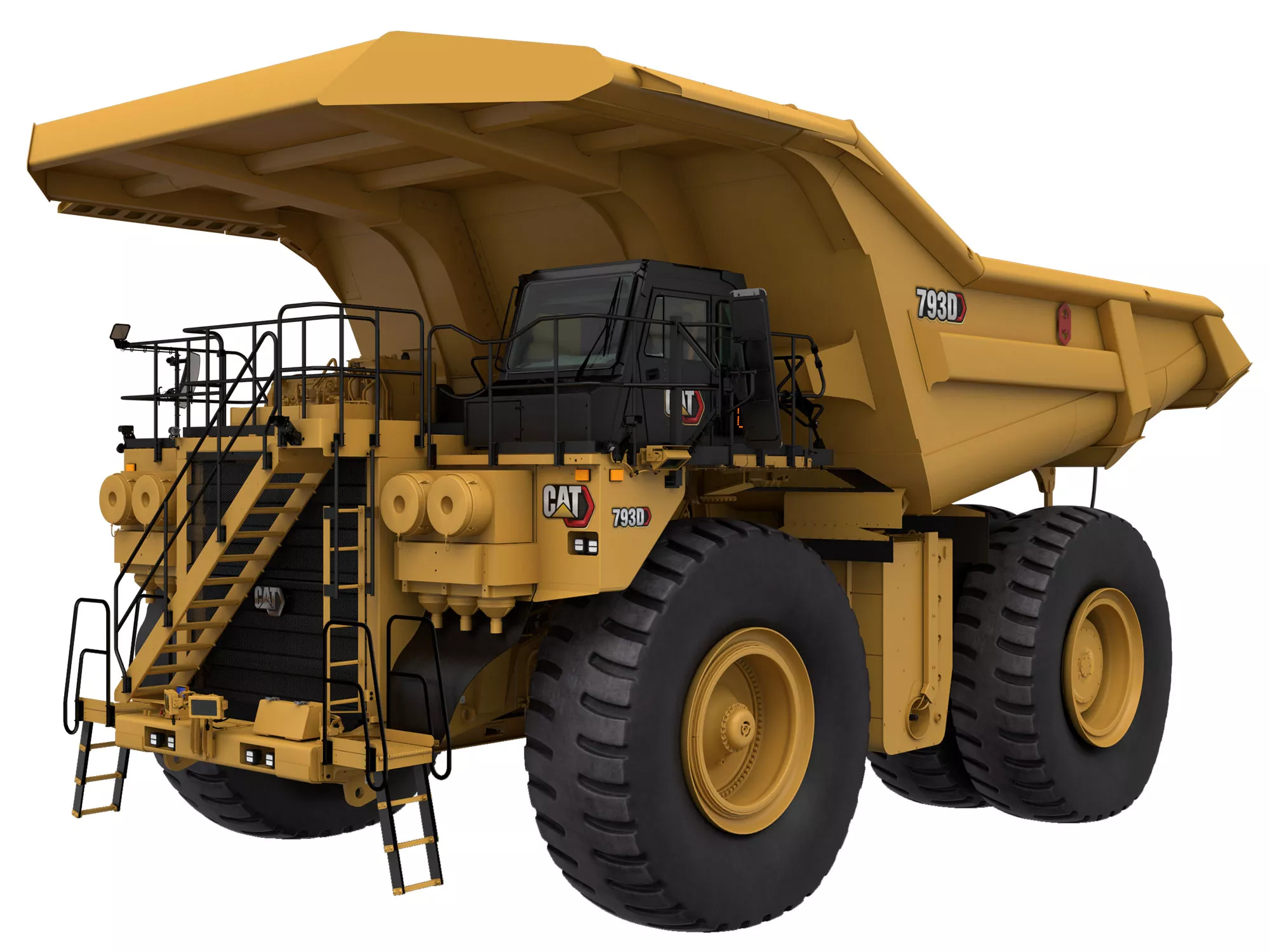

Truk Tambang 793D

Minta Penawaran Temukan Dealer

Spesifikasi Utama

Muatan Tetapan Nominal: 256 ton (AS); 232 t

Bobot Kotor Tetapan Alat Berat: 846240 lb; 383848 kg

Daya Kotor - SAE J1995: 2415 HP; 1801 kW

793D
Ubah Model

Ikhtisar

Alat Berat Industri Tambang

Truk Tambang 793 Cat^® sudah diperkenalkan lebih dari tiga dekade lalu, dan setiap model senantiasa memberikan kecepatan yang luar biasa di kemiringan, daya angkut muatan yang terdepan di kelasnya, serta masa pakai yang lama, sehingga menjadikannya salah satu truk yang paling populer di industri tambang. Begitu juga dengan 793D. 793D memberikan lebih banyak tenaga dan kinerja untuk peningkatan produktivitas, bobot kosong terdepan di kelasnya yang menghasilkan daya angkut muatan yang optimal, masa pakai yang lebih lama untuk jam pengoperasian tinggi, biaya yang lebih rendah, dan peluang rekonstruksi untuk beberapa kali masa pakai. 793D tersedia dalam lima konfigurasi sehingga membuatnya ideal untuk berbagai aplikasi. Mengangkut lebih banyak setiap beban, setiap siklus, dan setiap giliran kerja. Dan memberikan keuntungan yang lebih baik pada tambang terpenting di dunia: tambang Anda.

Keunggulan

Engine Cat® 3516E Kinerja Tinggi

Keseimbangan yang sempurna antara daya, peningkatan ketahanan, dan penghematan bahan bakar, dengan opsi DGB yang siap dari pabrik

Peningkatan Produktivitas Lebih dari 20% dengan Otonomi

Terintegrasi sepenuhnya dengan penawaran pabrik yang sudah terbukti melalui pengangkutan lebih dari 5 miliar metrik ton secara aman

Fleksibilitas & Kinerja yang Sudah Terbukti

Berkat daya angkut muatan yang terbaik, kecepatan luar biasa di kemiringan, perlambatan empat roda, dan kemudahan servis yang lebih baik

Sekilas Fitur

PRODUKTIVITAS

Engine diesel Cat 3516E yang dilengkapi empat turbocharger dan aftercooler menghasilkan tenaga 2415 hp dengan peningkatan masa pakai lebih dari 12% dibandingkan engine 3516B HD sebelumnya, dan kemampuan manajemen daya yang lebih baik untuk kinerja pengangkutan maksimum dalam aplikasi pertambangan yang paling menantang.
Kenaikan torsi bersih sebesar 23 % memberikan gaya tarikan yang tiada banding selama proses akselerasi, pada tanjakan curam, dan pada kondisi permukaan tanah yang buruk. Kenaikan torsi menyesuaikan titik pemindahan gigi transmisi secara efektif guna menghasilkan efisiensi maksimum dan waktu siklus yang cepat.
Transmisi power shift enam kecepatan Cat dan power train mekanik, sesuai dengan engine kapasitas tinggi injeksi unit elektronik 3516B, menghasilkan daya dan efisiensi yang konsisten untuk kinerja power train puncak
793D memiliki keunggulan bobot alat berat kosong dibandingkan alat berat merek lain. Truk ini mengangkut lebih banyak untuk setiap pemuatan sekaligus meningkatkan masa pakai ban, dan mengurangi pembakaran bahan bakar, serta memberikan waktu siklus yang lebih cepat selama pengangkutan balik.
Hidraulik common rail menghasilkan hingga 4% daya tambahan ke permukaan tanah dibandingkan ke fungsi yang tidak dibutuhkan pada saat itu.

KESELAMATAN

Akses masuk dan keluar lebih aman berkat tangga dan titian jalan yang memiliki lebar 600 mm (24 in), permukaan antiselip dan pegangan tangan, serta tangga akses elektrik opsional. Platform akses kabin belakang opsional dan pegangan tangan memberikan akses yang lebih baik ke panel servis kabin dan jendela belakang.
Kontrol superior difasilitasi oleh sistem pengereman yang dipatenkan yang memberikan perlambatan dan pengereman yang kuat tanpa pelemahan.
793D didesain untuk menghadirkan jarak pandang yang sangat baik ke sekeliling dan garis pandang yang jelas, yang ditingkatkan dengan kaca spion bersudut lebar dan sistem Deteksi Objek Cat MineStar™ menggabungkan sistem radar dan kamera untuk memperingatkan operator tentang bahaya dari kendaraan ringan atau objek tidak bergerak yang berada di dekat alat berat.
Operasi pembuangan lebih aman berkat indikator bak dinaikkan, kabel penahan bak, dan penetral mundur saat melakukan pembuangan.
Sakelar sekunder untuk mematikan engine dapat dijangkau dari permukaan tanah, dan sakelar pemutus baterai terletak tepat di atas bumper depan, sehingga memfasilitasi penguncian sistem listrik dari permukaan tanah.

KENYAMANAN OPERATOR

Operator menikmati tata letak ergonomis, jarak pandang ke sekeliling yang sangat baik, serta kontrol, tuas, sakelar, dan pengukur yang diposisikan untuk kemudahan penggunaan.
Kabin memiliki berbagai fitur yang meningkatkan kenyamanan dan mengurangi keletihan, seperti kursi suspensi udara, getaran yang lebih rendah, heater dan AC, serta peredam suara.
Suspensi dan kemudi terintegrasi yang didesain Caterpillar memberikan kemampuan manuver yang luar biasa, pengoperasian yang aman, biaya pengoperasian yang lebih rendah,
dan pengendaraan yang nyaman.
793D dilengkapi dengan Kursi Comfort Cat dengan penahan 3 titik, yang dapat disetel untuk ketinggian yang sesuai di atas bahu kiri operator. Fitur indikator zona kendara yang unik memungkinkan suspensi udara mengompensasi bobot operator dan membuat kursi dapat disetel untuk posisi dan pengemudian yang paling nyaman.

KEMUDAHAN SERVIS

Waktu yang dihabiskan untuk prosedur perawatan rutin berkurang berkat akses yang mudah ke titik servis harian dan komponen penting; akses ke tangki, filter, saluran pembuangan, dan shutdown engine dari permukaan tanah; platform perawatan yang memberikan akses ke engine, tangki hidraulik kemudi, dan kompartemen baterai; dan pusat servis pengisian cepat opsional yang memungkinkan penggantian oli dan bahan bakar dilakukan dengan sangat cepat.
Desain modular pada radiator modular generasi baru mengurangi waktu pelepasan & pemasangan karena tangga, cowling, radiator, kipas, dan motor kipas dilepaskan bersama sebagai satu unit.
Peningkatan kemudahan servis serta interval servis 500 jam dirancang untuk meningkatkan kesiapan dan produktivitas alat berat.
Konektor listrik di-seal untuk mencegah masuknya debu dan cairan, rangkaian kabel dijalin untuk keamanan, serta kabel diberi kode warna untuk memudahkan diagnosis dan perbaikan.
Cylinder head individual dapat dipertukarkan sehingga memudahkan pelepasan dan inspeksi visual suku cadang internal.

DAYA TAHAN DAN MASA PAKAI LAMA

Rangka 793D menggunakan desain berpenampang kotak, menggunakan dua penempaan dan 24 baja cetak di area bertekanan tinggi dengan penetrasi dalam serta pengelasan keliling kontinu untuk mencegah kerusakan akibat beban puntir tanpa perlu menambahkan bobot ekstra. Rangka baja lunak memberikan fleksibilitas, daya tahan, dan resistansi terhadap beban benturan.
Dipasang dengan peredaman karet ke rangka utama untuk mengurangi getaran dan kebisingan, ROPS integral dirancang sebagai ekstensi dari rangka truk.
Umur komponen ditingkatkan berkat fitur filtrasi kontinu gandar belakang standar. Oli yang lebih bersih membantu meningkatkan pelumasan yang menyebabkan umur komponen menjadi lebih lama.
Rangka, powertrain, engine, dan komponen diproduksi sedemikian rupa sehingga dapat direkondisi — menambah siklus hidup dengan kinerja seperti baru, dengan harga jauh di bawah harga komponen baru.

BAK CAT

Bak Cat adalah pilihan terbaik untuk 793D. Bak ini didesain untuk menjadi bagian integral dari keseluruhan sistem kendaraan, memastikan Anda mencapai masa pakai chassis yang maksimum.
Bak Kinerja Tinggi (HP, High Performance) memiliki desain ringan, sederhana, dan tahan lama yang memberikan cakupan alat berat depan yang menyeluruh dan perlindungan di bagian atas yang diperluas.
Tersedia dalam beberapa ukuran, bak MSD II ideal untuk aplikasi tambang terkini dengan praktik pengoperasian dan perawatan yang baik. Bak dapat diberi pelapis atau tanpa pelapis, dengan bak yang didesain sesuai kebutuhan di lokasi tambang untuk memaksimalkan kinerja.
Ditujukan untuk aplikasi berat termasuk tambang yang pernah dioperasikan dan tambang yang makin mengecil, bak Miring Ganda (Dual Slope) memberikan retensi beban yang luar biasa, mempertahankan pusat gravitasi yang rendah dengan distribusi beban yang optimal dan mengurangi beban kejut.
Bak kombinasi khusus untuk batu bara dan lapisan tanah batu bara mengakomodasi material dengan kerapatan ringan sekaligus mempertahankan potensi muatan.

KEBERLANJUTAN

Kami telah mendesain 793D dengan sejumlah penyempurnaan yang mengurangi dampaknya pada lingkungan. Fitur seperti sistem penggantian oli dan filtrasi kontinu gandar belakang menurunkan jumlah limbah yang dibuang ke lingkungan.
Kami terus meneliti sumber energi alternatif seperti bahan bakar hayati dan solusi Dynamic Gas Blending yang dipasok dari gas alam cair, serta kami telah menerapkan opsi daya seperti elektrifikasi dan trem listrik untuk menemukan cara baru mengurangi emisi.
Engine Cat kompatibel dengan bahan bakar diesel yang dicampur bersama bahan bakar intensitas karbon yang lebih rendah seperti biodiesel FAME (fatty acid methyl ester, asam lemak metil ester). Engine Cat juga kompatibel dengan bahan bakar terbarukan seperti bahan bakar alternatif HVO (Hydrotreated Vegetable Oil, Minyak Sayur Terhidrogenasi) dan GTL (Gas-to-Liquid, Gas-ke-Cair) yang merupakan penggantian langsung pakai untuk diesel. HVO dan GTL dapat digunakan di semua engine Cat dengan tingkat campuran berapa pun dan hingga 100%.
Dengan merekonstruksi alat berat dan komponen, program Cat Rebuild dan Cat Reman melestarikan bahan mentah, menghemat energi, dan mengurangi emisi.

FLEKSIBILITAS

793D tersedia dalam lima merchandising arrangement untuk memenuhi kebutuhan aplikasi Anda: Standar, untuk kinerja keseluruhan yang seimbang; Grup Roda Pemakaian Lama untuk pengangkutan dalam waktu lama di jalan yang menanjak; Kecepatan Puncak Ekstra untuk pengangkutan dalam waktu lama di jalan yang datar; Perlambatan Ekstra untuk pengangkutan bermuatan dalam waktu lama di jalan yang menurun; dan Pengaturan di Dataran Tinggi (HAA, High Altitude Arrangement) untuk operasi di atas ketinggian 2750 m (9000 ft)
Kit Retrofit Cat Dynamic Gas Blending™ (DGB™) memungkinkan 793D menggunakan gas alam cair dan bahan bakar diesel untuk operasi di area yang memiliki ketersediaan LNG.
Powertrain penggerak mekanis dan transmisi power shift menghadirkan efisiensi serta pengendalian yang tiada tanding pada kemiringan yang curam, pada kondisi permukaan tanah yang buruk, dan pada jalan angkut yang memiliki resistansi rolling tinggi.

SOLUSI TEKNOLOGI

MineStar Command untuk angkutan, solusi angkutan otonom yang terbukti meningkatkan produktivitas hingga 30%, ditawarkan sebagai kit retrofit untuk 793D.
MineStar Fleet adalah sistem monitoring armada yang digunakan untuk mengukur, mengelola, dan memaksimalkan keseluruhan operasi pengangkutan.
Sistem Keselamatan Pengemudi dalam kabin MineStar Detect mengintervensi saat mendeteksi keletihan dan gangguan
Solusi monitoring kondisi dan kesehatan alat berat memfasilitasi pendekatan perawatan yang proaktif.

Spesifikasi Lengkap Perlengkapan Standar

Spesifikasi Produk untuk 793D

Engine

Daya Kotor - SAE J1995	2415 HP 1801 kW
Model Engine	Cat® 3516B HD Cat® 3516B HD
Daya Bersih – SAE J1349	2337 HP 1743 kW
Kecepatan Tetapan	1750 r/min 1750 r/min
Peringkat Emisi	EPA Tier 1 AS EPA Tier 1 AS
Diameter	6.7 in 170 mm
Langkah	8.5 in 215 mm
Kapasitas Silinder	4760 in³ 78 l
Catatan (1)	Engine 3516E saat ini ditawarkan sebagai upgrade attachment opsional. Engine 3516E saat ini ditawarkan sebagai upgrade attachment opsional.
Catatan (2)	Daya bersih yang dinyatakan adalah daya yang tersedia pada flywheel apabila engine dilengkapi dengan sistem pemasukan udara, sistem buang, dan alternator. Daya bersih yang dinyatakan adalah daya yang tersedia pada flywheel apabila engine dilengkapi dengan sistem pemasukan udara, sistem buang, dan alternator.

Berat - Pendekatan

Muatan Tetapan Nominal	256 ton (AS) 232 t
Bobot Kotor Tetapan Alat Berat	846240 lb 383848 kg
Bobot chassis	268929 lb 121984 kg
Bobot Bak	67682 lb 30700 kg
Catatan (1)	Hubungi produsen Anda untuk informasi beban ban maksimum Hubungi produsen Anda untuk informasi beban ban maksimum
Catatan (2)	Bobot chassis dengan bahan bakar dan cairan penuh, attachment standar & wajib, hoist, grup pemasangan bak, rim, dan ban. Bobot chassis dengan bahan bakar dan cairan penuh, attachment standar & wajib, hoist, grup pemasangan bak, rim, dan ban.
Kisaran Bobot Bak	21.795 - 54.431 kg / 48.050 - 120.000 lb 21.795 - 54.431 kg / 48.050 - 120.000 lb

Distribusi Bobot - Pendekatan

Gandar Depan - Kosong	46 % 46 %
Gandar Belakang - Kosong	54 % 54 %
Gandar Depan - Bermuatan	33 % 33 %
Gandar Belakang - Bermuatan	67 % 67 %
Catatan	Distribusi bobot yang dioptimalkan dengan bak Cat. Distribusi bobot yang dioptimalkan dengan bak Cat.

Final Drive

Tipe	Planetary reduksi ganda dengan gandar mengapung sepenuhnya. Planetary reduksi ganda dengan gandar mengapung sepenuhnya.
Rasio Diferensial	1:08:01 1:08:01
Rasio Planetary	16:01 16:01
Rasio Reduksi Total	28.8:1 28.8:1

Transmisi

Maju - 1	7.3 mile/h 11.8 km/h
Maju - 2	9.9 mile/h 15.9 km/h
Maju - 3	13.4 mile/h 21.5 km/h
Maju - 4	18.1 mile/h 29 km/h
Maju - 5	24.5 mile/h 39.4 km/h
Maju - 6	33.7 mile/h 54.3 km/h
Mundur	6.8 mile/h 10.9 km/h
Kecepatan Tertinggi - Bermuatan	33.7 mile/h 54.3 km/h

Ban

Ban Standar	40.00 R57 40.00 R57
Rim	29" x 57" 29" x 57"
Catatan (1)	Rim Ganti Cepat (QCR, Quick Change Rims) dan Stasiun Roda Pemakaian Lama (XLWS, Extended Life Wheel Station) opsional. Rim Ganti Cepat (QCR, Quick Change Rims) dan Stasiun Roda Pemakaian Lama (XLWS, Extended Life Wheel Station) opsional.
Catatan (2)	Caterpillar menyarankan agar pelanggan mengevaluasi semua kondisi kerja dan menghubungi pabrikan ban guna mengetahui pemilihan ban yang tepat dan kemampuan TKPH (TMPH). Caterpillar menyarankan agar pelanggan mengevaluasi semua kondisi kerja dan menghubungi pabrikan ban guna mengetahui pemilihan ban yang tepat dan kemampuan TKPH (TMPH).

Sistem Pengereman

Rem Servis	Empat Sudut, Cakram Basah, Berpendingin Oli, Digerakkan Secara Hidraulik Empat Sudut, Cakram Basah, Berpendingin Oli, Digerakkan Secara Hidraulik
Area Permukaan Rem Cakram Basah Depan	13921 in² 89817 cm²
Belakang - Area Permukaan Rem Cakram Basah	20847 in² 34500 cm²
Standar	Servis dan Sekunder: ISO 3450:1996 Servis dan Sekunder: ISO 3450:1996
Rem Parkir	Empat sudut, Multicakram, Diaktifkan Pegas, Dilepaskan Secara Hidraulik Empat sudut, Multicakram, Diaktifkan Pegas, Dilepaskan Secara Hidraulik
Rem Beban	Rem servis belakang Rem servis belakang

Kapasitas - Bak HP - Faktor Pengisian 100 %

Rata	112,6-151 m³/147-197,5 yd³ 112,6-151 m³/147-197,5 yd³
Munjung (SAE 2:1)*	162-191 m³/212-250 yd³ 162-191 m³/212-250 yd³
Catatan (1)	Hubungi dealer Cat setempat untuk rekomendasi bak. Hubungi dealer Cat setempat untuk rekomendasi bak.

Hoist Bak

Tipe	Silinder hidraulik ganda, dua tahap dengan katup snubber. Silinder hidraulik ganda, dua tahap dengan katup snubber.
Aliran Pompa – IdleTinggi	224 gal/min 846 l/min
Setelan Relief Valve – Angkat	2955 psi 20370 kPa
Waktu Angkat Bak - Idle Tinggi	20.25 s 20.25 s
Waktu Bak Turun - Mengambang	19.26 s 19.26 s
Daya Bak Turun - Idle Tinggi	17.51 s 17.51 s

Suspensi

Tipe	Silinder nitrogen/oli terisi sendiri, pemasangan pin ke pin, attachment shear clevis ganda atas & bawah Silinder nitrogen/oli terisi sendiri, pemasangan pin ke pin, attachment shear clevis ganda atas & bawah
Langkah Silinder Efektif - Depan	5.2 in 130.5 mm
Langkah Silinder Efektif - Belakang	4.2 in 105.5 mm
Gandar belakang - Osilasi	+/- 4.9º +/- 4.9º

Kapasitas Pengisian Ulang Servis

Tangki Bahan Bakar - Standar	1150 gal (AS) 4354 l
Tangki Bahan Bakar - Opsional	1300 gal (AS) 4922 l
Sistem Pendinginan	257 gal (AS) 973 l
Karter	70 gal (AS) 265 l
Roda Depan - Masing-masing	6 gal (AS) 22 l
Final Drive - Masing-masing	30 gal (AS) 114 l
Diferensial	220 gal (AS) 832 l
Tangki Kemudi	60 gal (AS) 227 l
Sistem Kemudi - Termasuk Tangki	90 gal (AS) 341 l
Wadah Konverter Torsi - Transmisi	27 gal (AS) 102 l
Tangki Hidraulik Rem/Hoist	203 gal (AS) 769 l
Sistem Hoist Rem - Termasuk Tangki	363 gal (AS) 1375 l
Wadah Konverter Torsi	27 gal (AS) 102 l
Sistem Konverter Torsi/Transmisi - Termasuk Wadah	50 gal (AS) 189 l

Kabin

AC	(HFC - Refrigerant 134A): 35.100 Btu/h (HFC - Refrigerant 134A): 35.100 Btu/h
Heater/Defroster	43930 Btu/h 43930 Btu/h
Standar ROPS (1)	Tingkat tekanan suara operator, 76 dB(A), diukur berdasarkan prosedur siklus kerja yang ditentukan dalam ANSI/SAE J1166 MEI90. Tingkat tekanan suara operator, 76 dB(A), diukur berdasarkan prosedur siklus kerja yang ditentukan dalam ANSI/SAE J1166 MEI90.
Standar ROPS (2)	Struktur Pelindung Bahaya Terguling (ROPS, Rollover Protective Structure) memenuhi ISO 3471:1994. Struktur Pelindung Bahaya Terguling (ROPS, Rollover Protective Structure) memenuhi ISO 3471:1994.
Standar FOPS	Struktur Pelindung Benda Jatuh (FOPS, Falling Objects Protective Structure) memenuhi kriteria FOPS Tingkat II, ISO 3449:1992. Struktur Pelindung Benda Jatuh (FOPS, Falling Objects Protective Structure) memenuhi kriteria FOPS Tingkat II, ISO 3449:1992.

Kemudi

Sudut Kemudi	36 ° 36 °
Diameter Belok - Depan	93.2 ft 28.42 m
Standar Kemudi	ISO 5010:1992 ISO 5010:1992

Dimensi

Tinggi - Puncak ROPS	18.33 ft 5584 mm
Panjang Keseluruhan	44.58 ft 13589 mm
Jarak Roda	19.42 ft 5905 mm
Gandar Belakang - Ekor	13.92 ft 3997 mm
Jarak Bebas ke Tanah	3.3 ft 1005 mm
Jarak Bebas Membuang	5.33 ft 1631 mm
Tinggi Pemuatan – Kosong	20.33 ft 6189 mm
Tinggi Keseluruhan - Bak Naik	45 ft 13714 mm
Lebar Garis Tengah Ban Depan	18.5 ft 5610 mm
Jarak Bebas Pelindung Engine	4 ft 1294 mm
Lebar Kanopi Keseluruhan	28.2 ft 8592 mm
Lebar Bak Bagian Luar	23.92 ft 8007 mm
Lebar Bak Sebelah Dalam	26.33 ft 7300 mm
Tinggi Kanopi Depan	24.2 ft 7375 mm
Gandar Belakang - Jarak Bebas	3.33 ft 1128 mm
Lebar Garis Tengah Ban Belakang Ganda	16.25 ft 4963 mm
Lebar Ban Keseluruhan	24.92 ft 7605 mm
Panjang Bak Keseluruhan	42.17 ft 12862 mm
Panjang Bagian Dalam Bak	25.3 ft 7712 mm
Kedalaman Bak Bagian Dalam - Maksimum	7.64 ft 2330 mm
Lebar Pengoperasian	25.17 ft 7680 mm

Suara

Standar Suara

.ANSI/SAE J1166 MAY90 .ANSI/SAE J1166 MAY90

Spesifikasi Kerja

Kapasitas Muatan Maksimum

Khusus Khusus

Rem

Standar

J-ISO 3450 JAN88, ISO 3450:1996 J-ISO 3450 JAN88, ISO 3450:1996

ROPS

Standar ROPS

.ISO 3471:1994 .ISO 3471:1994

793D Perlengkapan Standar

Sistem Rem

Multi cakram berpendingin oli, Depan dan Belakang

Parkir

Sekunder, Darurat

Kabin, ROPS

Indikator Servis Air Cleaner

Asbak

Pemantik Api

Gantungan Jaket

Konektor Diagnostik

Indikator Kerusakan Kontrol Engine Elektrik

Jendela Elektrik (Hanya Operator)

Siap Radio Hiburan

Kaca, Berwarna

Heater/defroster: 11.070 kCal (43.930 Btu)

Klakson

Diisolasi dan Berperedam Suara

Lampu Penerangan Plafon

Kaca Spion, Kanan dan Kiri

Panel Empat Pengukur

Kursi, Suspensi Udara dengan kompartemen 3 bagian

Kursi, Penumpang, Tanpa Suspensi

Sabuk Pengaman, lebar 75 mm (3 in) memendek sendiri

Speedometer

Kemudi, Tambahan Otomatis

Roda Kemudi, Miring, Berpelapis, Teleskopik

Kompartemen Penyimpanan

Sun Visor

Takometer

Indikator Gigi Transmisi

Keypad VIMS

Pusat Pesan VIMS dengan Pengukur Universal

Wiper dan Washer Kaca Depan

Engine - Engine Diesel Caterpillar 3516B HD EUI

Air Cleaner dengan Precleaner (2)

Kontrol Idle Rendah yang Ditingkatkan

Alat Bantu Start Eter, Otomatis

Sensor Tekanan Oli Multititik

Turbocharger (4)/Aftercooler

Permukaan Tanah

Pemutus Baterai

Pematian Engine

Port Data VIMS (2)

Sistem Penerangan

Lampu Mundur, Halogen

Sinyal Arah dan Peringatan Bahaya (Halogen Belakang)

Lampu Depan Halogen, dengan Dimmer

Lampu Tangga dan Lampu Dek Servis Sebelah Kiri

Lampu Stop dan Lampu Belakang (LED)

Lampu di Bawah Kap

Reservoir (Terpisah)

Rem/Hoist

Pengemudian/Kipas

Transmisi/Konverter

Transmisi

Power Shift Otomatis, 6 kecepatan

Pencegah Pemindahan Gigi Saat Bak Naik

Pengalihan Throttle Terkontrol

Manajemen Perpindahan Gigi Direksional

Kontrol Elektronik dan Pencegah Pemindahan Gigi Turun

Konverter Torsi Pengunci

Penghalang Peluncuran Netral

Sakelar Start Netral, Pencegah Pemindahan Gigi Mundur

Batas Gigi Teratas yang Dapat Diprogram

Penetral Mundur selama Pembuangan Beban

Spesifikasi Produk untuk 793D

Unduh Cetak

Engine

Daya Kotor - SAE J1995	2415 HP 1801 kW
Model Engine	Cat® 3516B HD Cat® 3516B HD
Daya Bersih – SAE J1349	2337 HP 1743 kW
Kecepatan Tetapan	1750 r/min 1750 r/min
Peringkat Emisi	EPA Tier 1 AS EPA Tier 1 AS
Diameter	6.7 in 170 mm
Langkah	8.5 in 215 mm
Kapasitas Silinder	4760 in³ 78 l
Catatan (1)	Engine 3516E saat ini ditawarkan sebagai upgrade attachment opsional. Engine 3516E saat ini ditawarkan sebagai upgrade attachment opsional.
Catatan (2)	Daya bersih yang dinyatakan adalah daya yang tersedia pada flywheel apabila engine dilengkapi dengan sistem pemasukan udara, sistem buang, dan alternator. Daya bersih yang dinyatakan adalah daya yang tersedia pada flywheel apabila engine dilengkapi dengan sistem pemasukan udara, sistem buang, dan alternator.

Berat - Pendekatan

Muatan Tetapan Nominal	256 ton (AS) 232 t
Bobot Kotor Tetapan Alat Berat	846240 lb 383848 kg
Bobot chassis	268929 lb 121984 kg
Bobot Bak	67682 lb 30700 kg
Catatan (1)	Hubungi produsen Anda untuk informasi beban ban maksimum Hubungi produsen Anda untuk informasi beban ban maksimum
Catatan (2)	Bobot chassis dengan bahan bakar dan cairan penuh, attachment standar & wajib, hoist, grup pemasangan bak, rim, dan ban. Bobot chassis dengan bahan bakar dan cairan penuh, attachment standar & wajib, hoist, grup pemasangan bak, rim, dan ban.
Kisaran Bobot Bak	21.795 - 54.431 kg / 48.050 - 120.000 lb 21.795 - 54.431 kg / 48.050 - 120.000 lb

Distribusi Bobot - Pendekatan

Gandar Depan - Kosong	46 % 46 %
Gandar Belakang - Kosong	54 % 54 %
Gandar Depan - Bermuatan	33 % 33 %
Gandar Belakang - Bermuatan	67 % 67 %
Catatan	Distribusi bobot yang dioptimalkan dengan bak Cat. Distribusi bobot yang dioptimalkan dengan bak Cat.

Final Drive

Tipe	Planetary reduksi ganda dengan gandar mengapung sepenuhnya. Planetary reduksi ganda dengan gandar mengapung sepenuhnya.
Rasio Diferensial	1:08:01 1:08:01
Rasio Planetary	16:01 16:01
Rasio Reduksi Total	28.8:1 28.8:1

Transmisi

Maju - 1	7.3 mile/h 11.8 km/h
Maju - 2	9.9 mile/h 15.9 km/h
Maju - 3	13.4 mile/h 21.5 km/h
Maju - 4	18.1 mile/h 29 km/h
Maju - 5	24.5 mile/h 39.4 km/h
Maju - 6	33.7 mile/h 54.3 km/h
Mundur	6.8 mile/h 10.9 km/h
Kecepatan Tertinggi - Bermuatan	33.7 mile/h 54.3 km/h

Ban

Ban Standar	40.00 R57 40.00 R57
Rim	29" x 57" 29" x 57"
Catatan (1)	Rim Ganti Cepat (QCR, Quick Change Rims) dan Stasiun Roda Pemakaian Lama (XLWS, Extended Life Wheel Station) opsional. Rim Ganti Cepat (QCR, Quick Change Rims) dan Stasiun Roda Pemakaian Lama (XLWS, Extended Life Wheel Station) opsional.
Catatan (2)	Caterpillar menyarankan agar pelanggan mengevaluasi semua kondisi kerja dan menghubungi pabrikan ban guna mengetahui pemilihan ban yang tepat dan kemampuan TKPH (TMPH). Caterpillar menyarankan agar pelanggan mengevaluasi semua kondisi kerja dan menghubungi pabrikan ban guna mengetahui pemilihan ban yang tepat dan kemampuan TKPH (TMPH).

Sistem Pengereman

Rem Servis	Empat Sudut, Cakram Basah, Berpendingin Oli, Digerakkan Secara Hidraulik Empat Sudut, Cakram Basah, Berpendingin Oli, Digerakkan Secara Hidraulik
Area Permukaan Rem Cakram Basah Depan	13921 in² 89817 cm²
Belakang - Area Permukaan Rem Cakram Basah	20847 in² 34500 cm²
Standar	Servis dan Sekunder: ISO 3450:1996 Servis dan Sekunder: ISO 3450:1996
Rem Parkir	Empat sudut, Multicakram, Diaktifkan Pegas, Dilepaskan Secara Hidraulik Empat sudut, Multicakram, Diaktifkan Pegas, Dilepaskan Secara Hidraulik
Rem Beban	Rem servis belakang Rem servis belakang

Kapasitas - Bak HP - Faktor Pengisian 100 %

Rata	112,6-151 m³/147-197,5 yd³ 112,6-151 m³/147-197,5 yd³
Munjung (SAE 2:1)*	162-191 m³/212-250 yd³ 162-191 m³/212-250 yd³
Catatan (1)	Hubungi dealer Cat setempat untuk rekomendasi bak. Hubungi dealer Cat setempat untuk rekomendasi bak.

Hoist Bak

Tipe	Silinder hidraulik ganda, dua tahap dengan katup snubber. Silinder hidraulik ganda, dua tahap dengan katup snubber.
Aliran Pompa – IdleTinggi	224 gal/min 846 l/min
Setelan Relief Valve – Angkat	2955 psi 20370 kPa
Waktu Angkat Bak - Idle Tinggi	20.25 s 20.25 s
Waktu Bak Turun - Mengambang	19.26 s 19.26 s
Daya Bak Turun - Idle Tinggi	17.51 s 17.51 s

Suspensi

Tipe	Silinder nitrogen/oli terisi sendiri, pemasangan pin ke pin, attachment shear clevis ganda atas & bawah Silinder nitrogen/oli terisi sendiri, pemasangan pin ke pin, attachment shear clevis ganda atas & bawah
Langkah Silinder Efektif - Depan	5.2 in 130.5 mm
Langkah Silinder Efektif - Belakang	4.2 in 105.5 mm
Gandar belakang - Osilasi	+/- 4.9º +/- 4.9º

Kapasitas Pengisian Ulang Servis

Tangki Bahan Bakar - Standar	1150 gal (AS) 4354 l
Tangki Bahan Bakar - Opsional	1300 gal (AS) 4922 l
Sistem Pendinginan	257 gal (AS) 973 l
Karter	70 gal (AS) 265 l
Roda Depan - Masing-masing	6 gal (AS) 22 l
Final Drive - Masing-masing	30 gal (AS) 114 l
Diferensial	220 gal (AS) 832 l
Tangki Kemudi	60 gal (AS) 227 l
Sistem Kemudi - Termasuk Tangki	90 gal (AS) 341 l
Wadah Konverter Torsi - Transmisi	27 gal (AS) 102 l
Tangki Hidraulik Rem/Hoist	203 gal (AS) 769 l
Sistem Hoist Rem - Termasuk Tangki	363 gal (AS) 1375 l
Wadah Konverter Torsi	27 gal (AS) 102 l
Sistem Konverter Torsi/Transmisi - Termasuk Wadah	50 gal (AS) 189 l

Kabin

AC	(HFC - Refrigerant 134A): 35.100 Btu/h (HFC - Refrigerant 134A): 35.100 Btu/h
Heater/Defroster	43930 Btu/h 43930 Btu/h
Standar ROPS (1)	Tingkat tekanan suara operator, 76 dB(A), diukur berdasarkan prosedur siklus kerja yang ditentukan dalam ANSI/SAE J1166 MEI90. Tingkat tekanan suara operator, 76 dB(A), diukur berdasarkan prosedur siklus kerja yang ditentukan dalam ANSI/SAE J1166 MEI90.
Standar ROPS (2)	Struktur Pelindung Bahaya Terguling (ROPS, Rollover Protective Structure) memenuhi ISO 3471:1994. Struktur Pelindung Bahaya Terguling (ROPS, Rollover Protective Structure) memenuhi ISO 3471:1994.
Standar FOPS	Struktur Pelindung Benda Jatuh (FOPS, Falling Objects Protective Structure) memenuhi kriteria FOPS Tingkat II, ISO 3449:1992. Struktur Pelindung Benda Jatuh (FOPS, Falling Objects Protective Structure) memenuhi kriteria FOPS Tingkat II, ISO 3449:1992.

Kemudi

Sudut Kemudi	36 ° 36 °
Diameter Belok - Depan	93.2 ft 28.42 m
Standar Kemudi	ISO 5010:1992 ISO 5010:1992

Dimensi

Tinggi - Puncak ROPS	18.33 ft 5584 mm
Panjang Keseluruhan	44.58 ft 13589 mm
Jarak Roda	19.42 ft 5905 mm
Gandar Belakang - Ekor	13.92 ft 3997 mm
Jarak Bebas ke Tanah	3.3 ft 1005 mm
Jarak Bebas Membuang	5.33 ft 1631 mm
Tinggi Pemuatan – Kosong	20.33 ft 6189 mm
Tinggi Keseluruhan - Bak Naik	45 ft 13714 mm
Lebar Garis Tengah Ban Depan	18.5 ft 5610 mm
Jarak Bebas Pelindung Engine	4 ft 1294 mm
Lebar Kanopi Keseluruhan	28.2 ft 8592 mm
Lebar Bak Bagian Luar	23.92 ft 8007 mm
Lebar Bak Sebelah Dalam	26.33 ft 7300 mm
Tinggi Kanopi Depan	24.2 ft 7375 mm
Gandar Belakang - Jarak Bebas	3.33 ft 1128 mm
Lebar Garis Tengah Ban Belakang Ganda	16.25 ft 4963 mm
Lebar Ban Keseluruhan	24.92 ft 7605 mm
Panjang Bak Keseluruhan	42.17 ft 12862 mm
Panjang Bagian Dalam Bak	25.3 ft 7712 mm
Kedalaman Bak Bagian Dalam - Maksimum	7.64 ft 2330 mm
Lebar Pengoperasian	25.17 ft 7680 mm

Suara

Standar Suara

.ANSI/SAE J1166 MAY90 .ANSI/SAE J1166 MAY90

Spesifikasi Kerja

Kapasitas Muatan Maksimum

Khusus Khusus

Rem

Standar

J-ISO 3450 JAN88, ISO 3450:1996 J-ISO 3450 JAN88, ISO 3450:1996

ROPS

Standar ROPS

.ISO 3471:1994 .ISO 3471:1994

793D Perlengkapan Standar

Cetak

Sistem Rem

Multi cakram berpendingin oli, Depan dan Belakang

Parkir

Sekunder, Darurat

Kabin, ROPS

Indikator Servis Air Cleaner

Asbak

Pemantik Api

Gantungan Jaket

Konektor Diagnostik

Indikator Kerusakan Kontrol Engine Elektrik

Jendela Elektrik (Hanya Operator)

Siap Radio Hiburan

Kaca, Berwarna

Heater/defroster: 11.070 kCal (43.930 Btu)

Klakson

Diisolasi dan Berperedam Suara

Lampu Penerangan Plafon

Kaca Spion, Kanan dan Kiri

Panel Empat Pengukur

Kursi, Suspensi Udara dengan kompartemen 3 bagian

Kursi, Penumpang, Tanpa Suspensi

Sabuk Pengaman, lebar 75 mm (3 in) memendek sendiri

Speedometer

Kemudi, Tambahan Otomatis

Roda Kemudi, Miring, Berpelapis, Teleskopik

Kompartemen Penyimpanan

Sun Visor

Takometer

Indikator Gigi Transmisi

Keypad VIMS

Pusat Pesan VIMS dengan Pengukur Universal

Wiper dan Washer Kaca Depan

Engine - Engine Diesel Caterpillar 3516B HD EUI

Air Cleaner dengan Precleaner (2)

Kontrol Idle Rendah yang Ditingkatkan

Alat Bantu Start Eter, Otomatis

Sensor Tekanan Oli Multititik

Turbocharger (4)/Aftercooler

Permukaan Tanah

Pemutus Baterai

Pematian Engine

Port Data VIMS (2)

Sistem Penerangan

Lampu Mundur, Halogen

Sinyal Arah dan Peringatan Bahaya (Halogen Belakang)

Lampu Depan Halogen, dengan Dimmer

Lampu Tangga dan Lampu Dek Servis Sebelah Kiri

Lampu Stop dan Lampu Belakang (LED)

Lampu di Bawah Kap

Reservoir (Terpisah)

Rem/Hoist

Pengemudian/Kipas

Transmisi/Konverter

Transmisi

Power Shift Otomatis, 6 kecepatan

Pencegah Pemindahan Gigi Saat Bak Naik

Pengalihan Throttle Terkontrol

Manajemen Perpindahan Gigi Direksional

Kontrol Elektronik dan Pencegah Pemindahan Gigi Turun

Konverter Torsi Pengunci

Penghalang Peluncuran Netral

Sakelar Start Netral, Pencegah Pemindahan Gigi Mundur

Batas Gigi Teratas yang Dapat Diprogram

Penetral Mundur selama Pembuangan Beban

Teknologi dan Servis yang Kompatibel

Manfaatkan prinsip keamanan dan data yang terhubung dengan Caterpillar untuk menyempurnakan efisiensi, meningkatkan produktivitas, dan menjadikan bisnis Anda lebih menguntungkan.

Command

Cat Command untuk Pengangkutan

Solusi yang sepenuhnya otomatis, Command untuk pengangkutan memanfaatkan persepsi paling canggih dan teknologi kecerdasan pada alat berat yang memungkinkan pengangkutan truk secara otonom agar bekerja secara andal dan aman di sekitar peralatan, kendaraan, serta karyawan lain.
Command untuk Pengangkutan adalah bagian dari solusi tambang terpadu yang disesuaikan khusus untuk kebutuhan operasional Anda. Caterpillar beserta dealer Cat setempat akan bermitra dengan Anda untuk memenuhi kebutuhan produksi, perawatan, dan monitoring peralatan pabrik, memastikan prosedur operasi yang aman serta secara bersama-sama mencari area untuk meningkatkan operasi melalui paket teknologi yang komprehensif.

Jelajahi Teknologi

1 - 8 Dari 9 Items Item

Sebelumnya Berikutnya

Solusi yang sepenuhnya otomatis, Command untuk pengangkutan memanfaatkan persepsi paling canggih dan teknologi kecerdasan pada alat berat yang memungkinkan pengangkutan truk secara otonom agar bekerja secara andal dan aman di sekitar peralatan, kendaraan, serta karyawan lain.

Command untuk Pengangkutan adalah bagian dari solusi tambang terpadu yang disesuaikan khusus untuk kebutuhan operasional Anda. Caterpillar beserta dealer Cat setempat akan bermitra dengan Anda untuk memenuhi kebutuhan produksi, perawatan, dan monitoring peralatan pabrik, memastikan prosedur operasi yang aman serta secara bersama-sama mencari area untuk meningkatkan operasi melalui paket teknologi yang komprehensif.

Jelajahi Teknologi

Brosur Produk dan Lainnya Siap Di-download!

Spesifikasi lengkap, brosur produk, dan lainnya. Daftar di bawah ini untuk informasi tambahan. Atau untuk akses cepat, Anda dapat melewati formulir ini.

Nama Depan

Nama Belakang*

Telepon Kantor

Perusahaan

Alamat Perusahaan

Kota

Kode Pos

Negara

Level minat

Dengan membagikan informasi Anda, Anda memberikan izin kepada Caterpillar untuk memproses data Anda guna memenuhi permintaan Anda. Tergantung permintaan Anda, kami mungkin perlu membagikan data Anda dengan dealer terkait, dalam grup perusahaan Caterpillar, dan penyedia layanan terkait yang beroperasi atas nama Caterpillar. Menjaga informasi Anda adalah tanggung jawab yang kami jalankan secara serius. Pemberitahuan Privasi Situs Web menjelaskan praktik privasi data kami dan hak-hak Anda untuk mengontrol data pribadi Anda.

Persetujuan Pemasaran

Ya. Kirimi saya email pemasaran dari Caterpillar (Caterpillar Inc., serta afiliasi & anak perusahaannya). Saya tahu bahwa saya dapat membatalkan persetujuan saya kapan saja dengan memperbarui pilihan saya di Preferensi Pemasaran Saya. Email pemasaran Caterpillar mencakup konten Informasi, Promosi, serta Acara & Pelatihan. Anda dapat mengubah jenis konten yang kami kirimkan di “Preferensi Pemasaran Saya” (tautan dapat diakses di catatan kaki email atau situs web). Pernyataan Privasi Global kami berisi detail praktik privasi Caterpillar dan cara kami melindungi informasi Anda. Selengkapnya… Tidak. Saya tidak ingin menerima email pemasaran dari Caterpillar Inc. Jika ingin membatalkan, Anda dapat memperbarui persetujuan email dan preferensi topik di “Preferensi Pemasaran Saya” (tautan ada di catatan kaki email dan situs web kami). Pernyataan Privasi Global kami berisi detail praktik privasi Caterpillar dan cara kami melindungi informasi Anda.

Pernyataan Privasi Situs Web Unduh tanpa memberikan email

Galeri Media

Foto

Semua

Lihat bagaimana 793D dibandingkan dengan produk yang sering dibandingkan.

Truk Non Jalan Raya 793D

Muatan Tetapan Nominal: 256 ton (AS); 232 t
Bobot Kotor Tetapan Alat Berat: 846240 lb; 383848 kg
Daya Kotor - SAE J1995: 2415 HP; 1801 kW

Model yang Dipilih

Truk Non Jalan Raya 793

Muatan Tetapan Nominal: 265 ton (AS); 240 t
Bobot Kotor Tetapan Alat Berat: 890668 lb; 404000 kg
Daya Kotor - SAE J1995:2014: 2650 HP; 1976 kW

Detail Model

Truk Non Jalan Raya 793F

Muatan Tetapan Nominal: 256 ton (AS); 231 t
Bobot Kotor Tetapan Alat Berat: 851000 lb; 386007 kg
Daya Kotor - SAE J1995: 2650 HP; 1976 kW

Detail Model

Engine Cat® 3516E Kinerja Tinggi

Peningkatan Produktivitas Lebih dari 20% dengan Otonomi

Fleksibilitas & Kinerja yang Sudah Terbukti

Truk Tambang 793D

Ikhtisar

Alat Berat Industri Tambang

Keunggulan

Engine Cat® 3516E Kinerja Tinggi

Peningkatan Produktivitas Lebih dari 20% dengan Otonomi

Fleksibilitas & Kinerja yang Sudah Terbukti

Sekilas Fitur

Spesifikasi Produk untuk 793D

Engine

Berat - Pendekatan

Distribusi Bobot - Pendekatan

Final Drive

Transmisi

Ban

Sistem Pengereman

Kapasitas - Bak HP - Faktor Pengisian 100 %

Hoist Bak

Suspensi

Kapasitas Pengisian Ulang Servis

Kabin

Kemudi

Dimensi

Suara

Spesifikasi Kerja

Rem

ROPS

793D Perlengkapan Standar

Sistem Rem

Kabin, ROPS

Engine - Engine Diesel Caterpillar 3516B HD EUI

Permukaan Tanah

Sistem Penerangan

Reservoir (Terpisah)

Transmisi

Spesifikasi Produk untuk 793D

Engine

Berat - Pendekatan

Distribusi Bobot - Pendekatan

Final Drive

Transmisi

Ban

Sistem Pengereman

Kapasitas - Bak HP - Faktor Pengisian 100 %

Hoist Bak

Suspensi

Kapasitas Pengisian Ulang Servis

Kabin

Kemudi

Dimensi

Suara

Spesifikasi Kerja

Rem

ROPS

793D Perlengkapan Standar

Sistem Rem

Kabin, ROPS

Engine - Engine Diesel Caterpillar 3516B HD EUI

Permukaan Tanah

Sistem Penerangan

Reservoir (Terpisah)

Transmisi

Teknologi dan Servis yang Kompatibel

Cat Command untuk Pengangkutan

assignment Brosur Produk dan Lainnya Siap Di-download!

Persetujuan Pemasaran

Brosur produk Caterpillar dan dokumen informasi lainnya tersedia untuk bisnis Anda yang sedang berkembang.

Galeri Media

Foto

Semua

Produk Terkait

Maksimalkan investasi peralatan Anda dengan produk terkait Cat.

Bak - Truk

Bak MP

Bak HP

Bak MSD II

Lihat bagaimana 793D dibandingkan dengan produk yang sering dibandingkan.

Brosur Produk dan Lainnya Siap Di-download!
