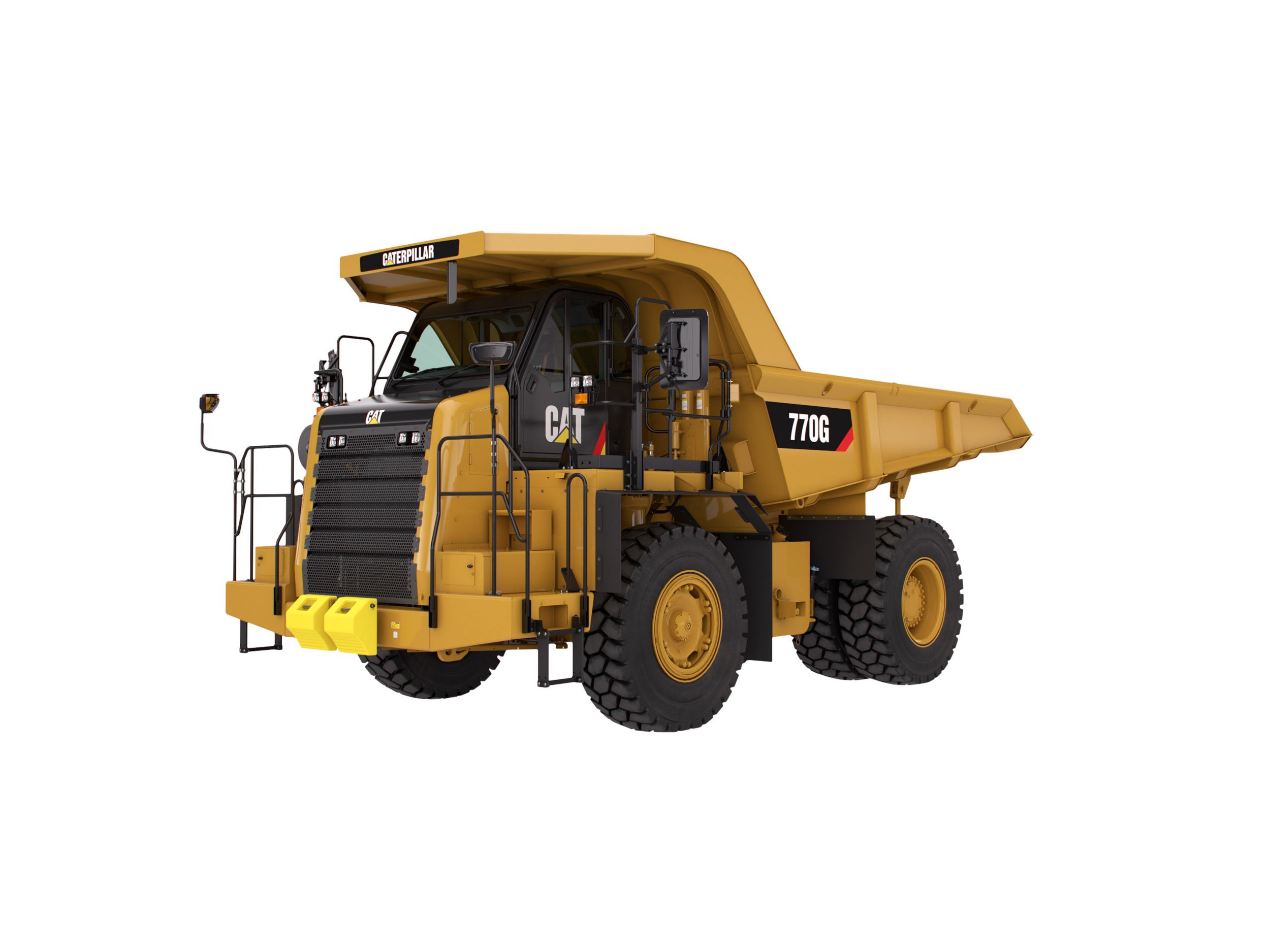

Dumper a telaio rigido 770G
Richiedi un preventivo Trova dealerSpecifiche chiave
- Classe di carico utile nominale (100%)
- 42.1 ton (US)
- 38.2 t
- Modello motore
- Cat® C15 ACERT™
- Cat® C15 ACERT™
- Velocità massima - Carico
- 45.8 miglia/h
- 73.7 km/h
Descrizione generale
Nel 1963, Caterpillar ha presentato il modello 769, un rivoluzionario dumper per fuoristrada realizzato appositamente per le condizioni di utilizzo estreme del settore minerario e dell'edilizia pesante. Cinquant'anni dopo, i nostri dumper non sono mai stati migliori. Abbiamo preso il meglio del nostro robusto e affidabile modello precedente, combinandolo con tecnologie per il rispetto dell'ambiente, in modo da rendere più produttivi i vostri operatori e migliorare notevolmente gli aspetti economici della vostra flotta. Il modello 770G è dotato di un sistema di controllo della trazione rinnovato per mantenere la macchina in movimento anche quando le condizioni del terreno non sono perfette. Noterete inoltre dei miglioramenti nei consumi di combustibile grazie alle nuove strategie flessibili di risparmio del combustibile e potrete godere di un'esperienza di utilizzo della macchina di altissimo livello grazie al cambio marcia di qualità automobilistica, alla riduzione della rumorosità e alle migliorie apportate alla nuova cabina. In questo dumper, l'eredità del nostro modello precedente e l'utilizzo delle nuove tecnologie sono combinati per un unico scopo: garantire il continuo successo della vostra attività.
Caratteristiche a colpo d'occhio
Motore
Il nostro nuovo dumper serie G è dotato di motore diesel Cat C15 ACERT. Abbiamo recentemente festeggiato 85 anni di attività nel settore dei motori e il lavoro svolto per la realizzazione di questi motori a norma U.S. EPA Tier 4 Final/EU Stage IV rappresenta il culmine della nostra esperienza. Il motore C15 è stato rinnovato per soddisfare gli standard sulle emissioni a livello globale. Tutti i motori Caterpillar a norma Tier 4 Final/Stage IV sono dotati di sistemi di controllo elettronici, di erogazione del combustibile e di trattamento post-trattamento e dell'aria all'avanguardia nel settore. Ne risulta un motore che riduce il consumo di combustibile, gestisce le emissioni e consente una migliore diagnostica. Per questo dumper serie G, le modifiche al software del motore consentono di svolgere una maggiore quantità di lavoro a regimi inferiori e con un maggiore risparmio di combustibile. Abbiamo bilanciato questo cambiamento con l'aggiunta del 7% di coppia in più per applicare una maggiore di potenza al suolo. Grazie ai nostri nuovi comandi della trasmissione che lavorano in tandem con il motore, questo dumper fornisce prestazioni significativamente migliori in pendenza e a costi inferiori. Un ulteriore e significativo cambiamento per la serie G è rappresentato dalla capacità del modello 770G di lavorare alla massima potenza ad altitudini maggiori. Questo dumper presenta un aumento del 23% della capacità di altitudine, che consente di salire a 3.000 metri o quasi 10.000 piedi senza alcun effetto sulle prestazioni. Altre caratteristiche fondamentali del motore C15:- Comodo sistema di carica a regolazione automatica della tensione.
- Adescamento del combustibile a chiave inserita per la riduzione dei costi di manutenzione.
- Regime minimo elevato in caso di avviamento a freddo per prestazioni eccellenti a inizio turno.
- Arresto del motore al minimo programmabile per risparmiare combustibile e ridurre le emissioni.
- Arresto del motore ritardato, per il raffreddamento di tutti i sistemi e l'avviamento dello spurgo prima dello spegnimento del motore.
- Praticità dei nuovi punti di accesso per la manutenzione sulla parte superiore del motore.
- Disponibile con un freno motore a richiesta per pendii in discesa lunghi.
- Potenza con basso consumo del combustibile in tutte le condizioni di carico grazie agli iniettori Cat MEUI™-C.
- www.finance.cat.com
- www.safety.cat.com
- www.mining.cat.com
- www.Caterpillar.com
- www.Cat.com
Caratteristiche tecniche di 770G
Motore
| Modello motore | Cat® C15 ACERT™ Cat® C15 ACERT™ |
| Velocità motore nominale | 1700 r/min 1700 r/min |
| Potenza lorda - SAE J1995 | 515 HP 384 kW |
| Potenza netta - SAE J1349:2011 | 477 HP 356 kW |
| Potenza netta - ISO 9249 | 477 HP 356 kW |
| Potenza netta - 80/1269/CEE | 489 HP 365 kW |
| Potenza netta - ISO 14396 | 508 HP 379 kW |
| Coppia netta - SAE J1349 | 1834 ft·lbf 2486 N·m |
| Numero di cilindri | 6 6 |
| Foro | 5.4 in 137 mm |
| Corsa | 6.7 in 171 mm |
| Cilindrata | 927.6 in³ 15.2 l |
Pesi - Approssimativi
| Peso operativo lordo previsto della macchina | 157000 lb 71214 kg |
| Peso lordo previsto della macchina | 157000 lb 71214 kg |
| Peso del telaio | 55948 lb 25378 kg |
| Peso cassone | 17306 lb 7850 kg |
Trasmissione
| Marcia avanti - 1 | 7.4 miglia/h 11.9 km/h |
| Marcia avanti - 2 | 10.1 miglia/h 16.3 km/h |
| Marcia avanti - 3 | 13.8 miglia/h 22.2 km/h |
| Marcia avanti - 4 | 18.5 miglia/h 29.8 km/h |
| Marcia avanti - 5 | 25.1 miglia/h 40.4 km/h |
| Marcia avanti - 6 | 33.8 miglia/h 54.4 km/h |
| Marcia avanti - 7 | 45.8 miglia/h 73.7 km/h |
| Retromarcia | 8.8 miglia/h 14.2 km/h |
Riduttori finali
| Rapporto al differenziale | 1,92:1 1,92:1 |
| Rapporto planetario | 4,80:1 4,80:1 |
| Rapporto di riduzione totale | 9,26:1 9,26:1 |
Freni
| Superficie frenante - Anteriore | 216 in² 1395 cm² |
| Superficie frenante - Posteriore | 6235 in² 40225 cm² |
| Standard freni | ISO 3450:1996 ISO 3450:1996 |
Paranchi del cassone
| Portata della pompa - Minimo alto | 118 gal/min 448 L/min |
| Regolazione della valvola di massima pressione - Sollevamento | 2750 psi 18950 kPa |
| Regolazione della valvola di massima pressione - Inferiore | 500 psi 3450 kPa |
| Tempo di sollevamento cassone - Minimo alto | 7.5 s 7.5 s |
| Tempo di abbassamento cassone - Flottaggio | 10 s 10 s |
| Abbassamento cassone - Minimo alto | 10 s 10 s |
Capacità - Doppia pendenza - Fattore di riempimento del 100%
| A raso | 23.01 yd³ 17.6 m³ |
Distribuzione del peso - Approssimativa
| Assale anteriore - A vuoto | 49 % 49 % |
| Assale anteriore - Carico | 34 % 34 % |
| Assale posteriore - A vuoto | 51 % 51 % |
| Assale posteriore - Carico | 66 % 66 % |
Sospensioni
| Corsa cilindro a vuoto - Anteriore | 9.2 in 234 mm |
| Corsa cilindro a vuoto - Posteriore | 5.9 in 149 mm |
| Assale posteriore - Oscillazione | 8.9 ° 8.9 ° |
Capacità di rifornimento di servizio
| Serbatoio del combustibile | 140 gal (US) 530 l |
| Sistema di raffreddamento | 33 gal (US) 125 l |
| Basamento | 17 gal (US) 64 l |
| Differenziale - Riduttori finali | 47 gal (US) 180 l |
| Serbatoio dello sterzo | 14.5 gal (US) 55 l |
| Impianto dello sterzo - Serbatoio incluso | 23 gal (US) 87 l |
| Serbatoio idraulico freno/paranco | 38 gal (US) 145 l |
| Sistema di sollevamento freni | 60 gal (US) 227 l |
| Convertitore coppia - Sistema della trasmissione | 17 gal (US) 64 l |
| Serbatoio del DEF | 6 gal (US) 21 l |
Sterzata
| Standard sterzo | ISO 5010:2007 ISO 5010:2007 |
| Angolo di sterzata | 40.5 ° 40.5 ° |
| Diametro di sterzata - Anteriore | 57.7 ft 17.6 m |
| Raggio di sterzata - Diametro gioco | 66.6 ft 20.3 m |
Pneumatici
| Pneumatici standard | 18.00R33 (E4) 18.00R33 (E4) |
Struttura ROPS
| Standard struttura ROPS | La struttura ROPS (Rollover Protective Structure) offerta da Caterpillar per la cabina è conforme allo standard ISO 3471:2008. La struttura ROPS (Rollover Protective Structure) offerta da Caterpillar per la cabina è conforme allo standard ISO 3471:2008. |
| Standard struttura FOPS | La struttura FOPS (Falling Objects Protective Structure) è conforme allo standard ISO 3449:2005 livello II. La struttura FOPS (Falling Objects Protective Structure) è conforme allo standard ISO 3449:2005 livello II. |
Livelli di rumorosità
| Standard di rumorosità (1) | Possono essere necessarie protezioni acustiche quando si lavora con cabina operatore aperta per periodi prolungati o in un ambiente rumoroso. Possono essere necessarie protezioni acustiche quando si lavora con cabina operatore aperta per periodi prolungati o in un ambiente rumoroso. |
| Standard di rumorosità (2) | Il livello di pressione sonora esterna per una macchina standard misurato in base alle procedure di prova specificate dalla norma ISO 6395:2008 è di 116 dB(A). Il livello di pressione sonora esterna per una macchina standard misurato in base alle procedure di prova specificate dalla norma ISO 6395:2008 è di 116 dB(A). |
| Standard di rumorosità (3) | Il livello di pressione sonora equivalente per l'operatore è di 79 dB(A) e 74 dB(A) con insonorizzazione EU applicata adottando la norma ISO 6396:2008. Il livello di pressione sonora equivalente per l'operatore è di 79 dB(A) e 74 dB(A) con insonorizzazione EU applicata adottando la norma ISO 6396:2008. |
Dimensioni
| Altezza - Sommità della struttura ROPS | 12.7 ft 3857 mm |
| Lunghezza totale del cassone | 26.8 ft 8199 mm |
| Lunghezza interna del cassone | 18.5 ft 5635 mm |
| Lunghezza totale | 28.9 ft 8796 mm |
| Passo | 13 ft 3960 mm |
| Assale posteriore - Coda | 8.5 ft 2586 mm |
| Distanza libera da terra | 1.6 ft 518 mm |
| Altezza di scarico | 1.7 ft 506 mm |
| Altezza di carico - A vuoto | 10.3 ft 3147 mm |
| Profondità interno cassone - Massima | 4.6 ft 1404 mm |
| Altezza totale - Cassone sollevato | 27.1 ft 8255 mm |
| Larghezza operativa | 15.7 ft 4780 mm |
| Carreggiata al centro degli pneumatici anteriori | 10.2 ft 3110 mm |
| Distanza da terra della protezione del motore | 1.8 ft 335 mm |
| Larghezza esterna cassone | 12.9 ft 3931 mm |
| Larghezza interna cassone | 11.9 ft 3627 mm |
| Altezza tettoia anteriore | 13.5 ft 4114 mm |
| Assale posteriore - Gioco | 1.8 ft 548 mm |
| Larghezza centrale pneumatici doppi posteriori | 8.3 ft 2536 mm |
| Larghezza totale pneumatici | 12.1 ft 3693 mm |
770G Attrezzatura standard
IMPIANTO ELETTRICO
- Avviso di retromarcia
- Alternatore, 115 A
- Presa per avviamento di emergenza ausiliario
- Batterie, esenti da manutenzione, 12 V (2), 190 Ah
- Impianto elettrico, 24 V
- Impianto luci: - Luce di retromarcia (alogena) - Indicatori di direzione/emergenza (anteriori e posteriori a LED) - Fari (alogeni) con regolatore di luminosità - Luci di cortesia accesso operatore (solo per i mercati dei paesi in via di sviluppo)
COMUNICAZIONE PRODUCT LINK™
- Predisposizione per Product Link
PROTEZIONI
- Trasmissione
- Basamento motore
CABINA
- Climatizzatore
- Portacenere e accendisigari
- Appendiabiti
- Portabicchieri (4)
- Presa per collegamento diagnostico, 24 V
- Predisposizione per montaggio radio: – Convertitore 5 A - Altoparlanti - Antenna - Cablaggio
- Indicatori/spie: - Indicatore di intasamento filtro dell'aria - Elettronico - Indicatore della temperatura dell'olio dei freni - Indicatore della temperatura del liquido di raffreddamento - Contaore - Contagiri - Indicatore di fuorigiri del motore - Livello del combustibile - Tachimetro con contachilometri - Indicatore marcia innestata
- Riscaldatore/sbrinatore (11.070 kcal/43.930 BTU)
- Leva paranco
- Avvisatore acustico, elettrico
- Luce - plafoniera
- Luce - cortesia
- Messenger, display
- Specchietti
- Presa di corrente, 12 V
- Cabina con struttura ROPS isolata e insonorizzata
- Sedile, Cat Comfort Serie III: - sospensione completamente pneumatica - cintura di sicurezza a quattro punti
- Volante, imbottito, inclinabile e telescopico
- Vano portaoggetti
- Parasole, vetri colorati
- Blocco dell'acceleratore
- Tergicristallo (a intermittenza) e lavaparabrezza
TRASMISSIONE
- Postrefrigeratore aria-aria (ATAAC)
- Filtro dell'aria con prefiltro (1)
- Controllo del minimo automatico in modalità a freddo
- Avviamento elettrico
- Turbocompressore
- Impianto frenante, ad azionamento idraulico: - ARC (Automatic Retarder Control, Comando freno di rallentamento automatico) (utilizza freni posteriori a dischi multipli in bagno d'olio) - Motore di disinserimento freni (per traino) - Freni a disco (anteriori) - Freni a dischi multipli in bagno d'olio (posteriori) - Di stazionamento - Secondario - Di servizio
- Trasmissione: - Trasmissione powershift automatica a 7 marce - Dispositivo di interdizione del cambio marcia con cassone sollevato - Cambio marcia con controllo del regime motore - Gestione dei cambi di direzione - Dispositivo di interdizione dei cambi marcia a scalare - Interruttore di avviamento in folle - Dispositivo di interdizione della marcia in folle - Dispositivo di interdizione della retromarcia - Dispositivo di esclusione della retromarcia durante lo scarico - Selezione programmabile della marcia più alta
SISTEMI DI SOSPENSIONE
- Sospensione, anteriore e posteriore
ULTERIORE ATTREZZATURA STANDARD
- Perno di sicurezza cassone (fissa il cassone in posizione sollevata)
- Indicatore di abbassamento cassone
- Manuale dei ricambi su CD-ROM
- Ventola idraulica a richiesta
- Serbatoio del combustibile (530 L / 140 gal)
- Protezione del vano motore
- Parafango
- Scollegamento batteria accessibile da terra
- Spegnimento motore da terra
- Ingrassatori accessibili da terra
- Serbatoi (separati): - Freno/convertitore/paranco - Sterzo - Convertitore di coppia/trasmissione
- Cerchioni 15 × 33
- Eiettori di pietre
- Piattaforma di manutenzione, lato sinistro e lato destro
- Impianto secondario dello sterzo (automatico)
- Occhielli di ancoraggio
- Ganci di traino (anteriori)/perno di traino (posteriore)
- Serrature di protezione antivandalismo
ANTIGELO
- Liquido di raffreddamento a lunga durata fino a -35 °C (-30 °F)
