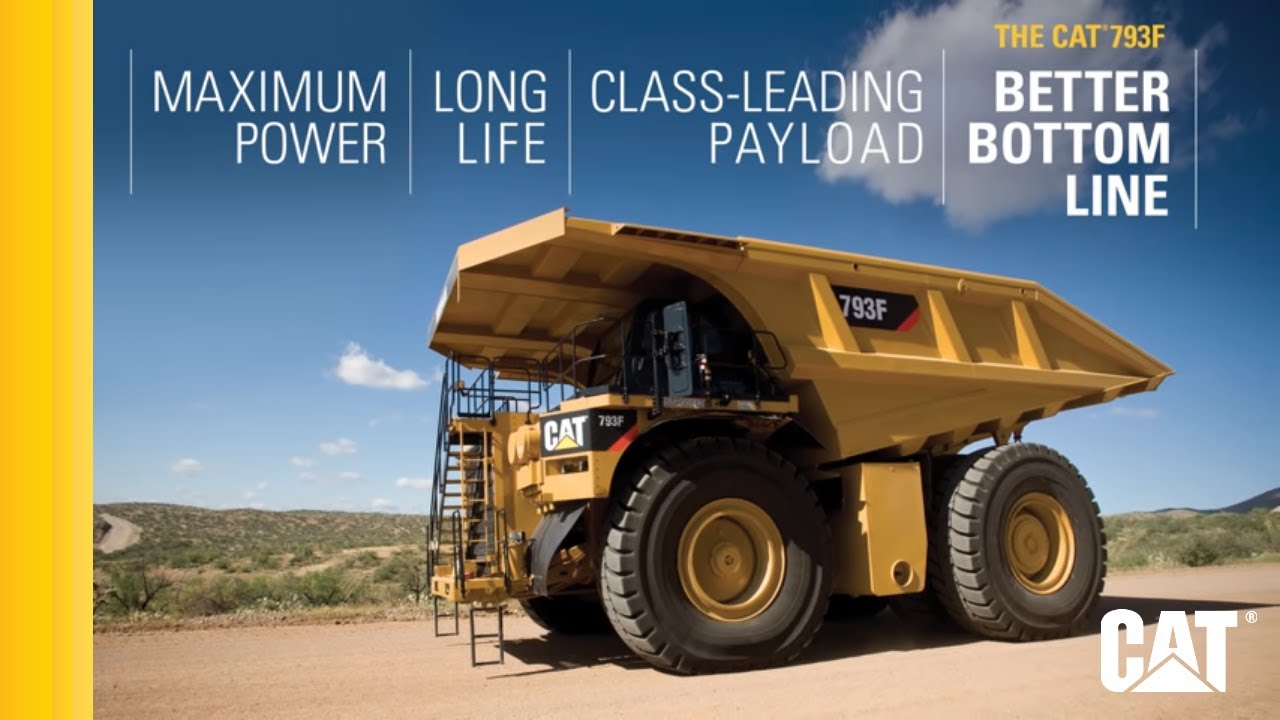

광산용 트럭 793F

견적 요청 특약점 찾기

주요 사양

공칭 정격 탑재하중
256 ton (US)
231 t
정격 총 장비 무게
851000 lb
386007 kg
총 출력 - SAE J1995
2650 HP
1976 kW

개요

톤당 비용의 모범

수익성을 높이는 데 필요한 것은? 생산성 증가를 위해 더 많은 출력과 성능을 제공하는 엔진? 최적의 탑재하중으로 이어지는 동급 최고의 공차 중량? 긴 수명에 따른 많은 운전 시간, 비용 감소 및 재사용을 위한 재생 기회? Cat® 793F라면 이 모든 것, 그리고 그 이상을 얻을 수 있습니다. 이 인기 제품은 다양한 작업에 있어 이상적인 선택입니다. 작업을 할 때마다 더 많은 양을 운반합니다. 세계에서 가장 중요한 광산의 수익성 개선을 돕습니다. 바로 귀하의 광산입니다.

복리후생

다음 수치보다 큼 90% 가용성

현장의 신규 및 업데이트된 장비가 업계 최고의 가용성을 제공합니다.

경쟁 트럭 대비 6% 빠른 속도

793F는 10% 경사로에서 업계 최고인 12.9kph/8mph의 속도로 이동합니다.

경쟁 트럭 대비 5% 중량 이점

793F는 정격 총 장비 중량에 대해 업계 최고의 탑재하중을 제공합니다.

다음에 대한 제품 사양 793F

총 출력 - SAE J1995 2650 HP 1976 kW
정미 출력 - SAE J1349 2478 HP 1848 kW
정격 속도 1750 r/min 1750 r/min
배기가스 배출 연료 최적화 연료 최적화
보어 6.9 in 175 mm
스트로크 8.7 in 220 mm
배기량 5187 in³ 85 l
주(1) 공시된 정미 출력은 엔진에 흡기 계통, 배기 계통 및 교류 발전기가 장착된 상태에서 플라이휠에서 사용할 수 있는 출력입니다. 공시된 정미 출력은 엔진에 흡기 계통, 배기 계통 및 교류 발전기가 장착된 상태에서 플라이휠에서 사용할 수 있는 출력입니다.
주(2) 해당 시장에서 EPA Tier 4 Final/EU Stage V 제공. 해당 시장에서 EPA Tier 4 Final/EU Stage V 제공.
엔진 모델 Cat® C175-16 Cat® C175-16
정격 총 장비 무게 851000 lb 386007 kg
섀시 중량 265639 lb 123575 kg
본체 중량 67682 lb 30700 kg
주(1) 최대 타이어 하중은 타이어 제조업체에 문의하십시오. 최대 타이어 하중은 타이어 제조업체에 문의하십시오.
주(2) 총 연료 및 유체, 표준 및 필수 어탯치먼트, 호이스트, 본체 장착 그룹, 림 및 타이어를 포함한 섀시 중량. 총 연료 및 유체, 표준 및 필수 어탯치먼트, 호이스트, 본체 장착 그룹, 림 및 타이어를 포함한 섀시 중량.
주(3) 최대 총 장비 중량 제한은 Cat 광산용 트럭 10/10/20 과적재 정책을 참조하십시오. 최대 총 장비 중량 제한은 Cat 광산용 트럭 10/10/20 과적재 정책을 참조하십시오.
본체 중량 범위 26,862-47,627kg(59,220-105,000lb) 26,862-47,627kg(59,220-105,000lb)
공칭 정격 탑재하중 256 ton (US) 231 t
유형 자급식 질소/오일 실린더, 핀 대 핀 장착, 상단 및 하단 이중 전단 클레비스 어탯치먼트 자급식 질소/오일 실린더, 핀 대 핀 장착, 상단 및 하단 이중 전단 클레비스 어탯치먼트
유형 트윈, 2단계 유압 실린더와 완충 밸브 트윈, 2단계 유압 실린더와 완충 밸브
평적 112.6-151m³(147-197.5yd³) 112.6-151m³(147-197.5yd³)
29" 또는 32" 29" 또는 32"
히터/성에 제거장치 38900 Btu/h 38900 Btu/h
산적(SAE 2:1)* 162-191m³(212-250yd³) 162-191m³(212-250yd³)
주(1) 바디 권장 사항은 가까운 Cat 특약점에 문의하십시오. 바디 권장 사항은 가까운 Cat 특약점에 문의하십시오.
표준사양 (서비스 및 보조): ISO 3450:1996 (서비스 및 보조): ISO 3450:1996
주(2) *ISO 6483:1980 *ISO 6483:1980
부하 브레이크 후방 서비스 브레이크 후방 서비스 브레이크
CMD 패키지 포함 ABS(안티록 브레이크 계통) 옵션 CMD 패키지 포함 ABS(안티록 브레이크 계통) 옵션
ROPS 표준(1) 운전자 음압 수준 76dB(A)은 ISO 6394 및 ISO 6396을 준수합니다. 운전자 음압 수준 76dB(A)은 ISO 6394 및 ISO 6396을 준수합니다.
ROPS 표준(2) ROPS(전복 보호 구조물)는 ISO 3471:1994 기준을 충족합니다. ROPS(전복 보호 구조물)는 ISO 3471:1994 기준을 충족합니다.
FOPS 표준 FOPS(낙하물 보호 구조물)는 ISO 3449:1992 Level II 기준을 충족합니다. FOPS(낙하물 보호 구조물)는 ISO 3449:1992 Level II 기준을 충족합니다.
차동 비율 1.8:1 1.8:1
유성기어 비율 16:1 16:1
총 감속 비율 26.8:1 26.8:1
전진 - 1 8 mile/h 12.9 km/h
전진 - 2 10.8 mile/h 17.4 km/h
전진 - 3 14.8 mile/h 23.8 km/h
전진 - 4 19.9 mile/h 32.1 km/h
전진 - 5단 27.1 mile/h 43.6 km/h
전진 - 6단 37.3 mile/h 60 km/h
후진 7.3 mile/h 11.8 km/h
최고 속도 - 적재 시 37.3 mile/h 60 km/h
표준 타이어 40.00 R57 40.00 R57
퀵 체인지 림은 선택 사항입니다. 퀵 체인지 림은 선택 사항입니다.
주(1) 수명 연장 휠 스테이션 선택사양. 수명 연장 휠 스테이션 선택사양.
주(2) Caterpillar에서는 고객이 모든 작업 조건을 평가하고 적절한 타이어 선택과 TKPH(TMPH) 기능을 위해 타이어 제조업체와 상담할 것을 권장합니다. Caterpillar에서는 고객이 모든 작업 조건을 평가하고 적절한 타이어 선택과 TKPH(TMPH) 기능을 위해 타이어 제조업체와 상담할 것을 권장합니다.
서비스 브레이크 4방향, 습식 디스크, 오일 냉각, 유압 작동 4방향, 습식 디스크, 오일 냉각, 유압 작동
전방 습식 디스크 브레이크 표면 영역 13921 in³ 89817 cm³
후방 - 습식 디스크 브레이크 표면 영역 20847 in³ 34500 cm³
주차 브레이크 4방향, 멀티 디스크, 스프링 작동, 유압 해제 4방향, 멀티 디스크, 스프링 작동, 유압 해제
유효 실린더 행정 - 전방 5.1 in 130.5 mm
유효 실린더 행정 - 후방 4.2 in 105.5 mm
후방 차축 - 진동 ±4.9도 ±4.9도
펌프 흐름 - 고속 공회전 224 gal/min 846 l/min
릴리프 밸브 설정 - 상승 2955 psi 20370 kPa
바디 상승 시간 - 고속 공회전 19 s 19 s
바디 하강 시간 - 부양 20 s 20 s
바디 출력 감소 - 고속 공회전 17.5 s 17.5 s
브레이크 표면 - 전방 13921 in² 89817 cm²
브레이크 표면 - 후방 20847 in² 34500 cm²
표준사양 J-ISO 3450 JAN88, ISO 3450:1996 J-ISO 3450 JAN88, ISO 3450:1996
에어컨 에어컨(HFC - 134A 냉매): 24,300Btu/hr 에어컨(HFC - 134A 냉매): 24,300Btu/hr
대기 능력은 히터/성에 제거장치의 경우 최저 -30C(-22F) 및 냉방의 경우 최고 50C(122F)입니다. 대기 능력은 히터/성에 제거장치의 경우 최저 -30C(-22F) 및 냉방의 경우 최고 50C(122F)입니다.
전방 차축 - 비적재 48 % 48 %
후방 차축 - 비적재 52 % 52 %
전방 차축 - 적재 33 % 33 %
후방 차축 - 적재 67 % 67 %
평적 112-142m³(146-186yd³) 112-142m³(146-186yd³)
산적(SAE 2:1) 159-190m3(209-250yd3) 159-190m3(209-250yd3)
바디 권장 사항은 가까운 Cat 특약점에 문의하십시오. 바디 권장 사항은 가까운 Cat 특약점에 문의하십시오.
연료 탱크 750 gal (US) 2839 l
연료 탱크 - 선택사양 1300 gal (US) 4922 l
디젤 배기 유체 탱크 62 gal (US) 234.7 l
냉각 계통 284 gal (US) 1074 l
크랭크케이스 82 gal (US) 312 l
후방 차축 - 하우징 260 gal (US) 984 l
조향 계통 - 탱크 포함 77 gal (US) 290 l
브레이크 호이스트 계통 - 탱크 포함 347 gal (US) 1315 l
토크 컨버터 - 변속기 탱크 27 gal (US) 102 l
토크 컨버터/변속기 계통 - 기름통 포함 55 gal (US) 209 l
주(1) EPA Tier 4 엔진 옵션에만 DEF 탱크 제공. EPA Tier 4 엔진 옵션에만 DEF 탱크 제공.
조향 각도 36 ° 36 °
회전 직경 - 전방 93.2 ft 28.42 m
조향 표준 SAE J15111 OCT90, ISO 5010:1992 SAE J15111 OCT90, ISO 5010:1992
ROPS 표준 Caterpillar에서 제공한 운전실을 위한 전복 보호 구조물(ROPS, Rollover Protective Structure)은 ISO 3471:1994 ROPS 기준을 충족합니다. Caterpillar에서 제공한 운전실을 위한 전복 보호 구조물(ROPS, Rollover Protective Structure)은 ISO 3471:1994 ROPS 기준을 충족합니다.
FOPS 표준 FOPS(낙하물 보호 구조물)는 ISO 3449:1992 Level II FOPS 기준을 충족합니다. FOPS(낙하물 보호 구조물)는 ISO 3449:1992 Level II FOPS 기준을 충족합니다.
소음 표준 Caterpillar에서 공급한 운전실의 도어와 윈도우를 닫은 상태에서 올바르게 장착, 정비 및 시험한 경우, ISO 6394 및 6396에서 지정한 작업 사이클 절차에 따라 측정된 운전자 음압 수준은 76dB(A)입니다. Caterpillar에서 공급한 운전실의 도어와 윈도우를 닫은 상태에서 올바르게 장착, 정비 및 시험한 경우, ISO 6394 및 6396에서 지정한 작업 사이클 절차에 따라 측정된 운전자 음압 수준은 76dB(A)입니다.
소음 표준(1) 운전실을 제대로 정비하지 않거나 도어/윈도우를 열어 놓은 상태에서 운전자가 장시간 또는 소음이 심한 작업장 환경에서 작업할 경우 청력 보호구가 필요할 수 있습니다. 운전실을 제대로 정비하지 않거나 도어/윈도우를 열어 놓은 상태에서 운전자가 장시간 또는 소음이 심한 작업장 환경에서 작업할 경우 청력 보호구가 필요할 수 있습니다.
총 장비 작동 중량 386,007 또는 390,089kg(851,000 또는 860,000lb) 386,007 또는 390,089kg(851,000 또는 860,000lb)

793F 표준 장비

전기

  • 알람, 백업
  • 브러시리스 교류 발전기, 150A
  • 배터리, 210A/h, 간단한 정비, 12V(2)
  • 컨버터, 12V 전기
  • 전기 계통, 24V, 10, 15 및 20A
  • 점프 시동 리셉터클
  • 조명 계통
    – 백업 및 위험 조명
    – 방향 신호(전방 및 후방 LED)
    – 전방 계단 접근/서비스 덱
    – 정지등/후미등(LED)
    – 엔진실
    – VIMS, 블루 라이트(LED)
    – 헤드라이트, 로우/하이 빔 선택기
    – 브레이크 및 리타더 조명 상태 지원

운전자 환경

  • 자동 온도 제어를 포함한 에어컨
  • 12V 직류 전원 공급장치(3개)
  • 옷걸이
  • 컵 홀더
  • 진단 연결 포트
  • 실내등 차내등
  • 엔터테인먼트용 라디오 지원
    – 5A 컨버터, 스피커 및 배선 하니스
  • 화재 진압 지원 운전실
  • 게이지/지시계
    – 게이지 패널: 변속기 유체 온도, 브레이크 오일 온도, 엔진 냉각수 온도, 연료 수준, 토크 컨버터 오일 온도
    – 전자 엔진 제어 결함 지시계
    – 전자 시간 기록계
    – 속도계
    – 회전 속도계
    – 디젤 배기 유체 수준 지시계(Tier 4 옵션 전용)
  • 히터/성에 제거장치, 11,070kCal/45,930BTU
  • 열선식 거울, 우측 및 좌측
  • 호이스트, 본체 제어(전기)
  • 경적
  • 통합 물체 감지 계통
  • 플러그 앤 플레이 라디오 12V 비스위치 방식 전원 공급장치 콘센트
  • ROPS 운전실, 격리/소음 억제형
  • 시트, 운전자, 에어 서스펜션
  • 안전벨트, 운전자, 3점, 인입식
  • 안전벨트, 트레이너, 2점, 인입식
  • 계단 및 통로 접근, 600mm(23.6인치)
  • 조향 휠, 틸트, 패딩 처리, 텔레스코픽
  • 보관함 구조
  • 착색 유리
  • 변속기 기어 지시계
  • VIMS 메시지 센터, 어드바이저 포함
  • 윈도우, 운전자, 전기 구동
  • 전면 유리 와이퍼, 간헐식 제어 및 AC 콘덴서 충전 와셔 보틀

동력전달장치

  • Cat C175-16 엔진
    – 프리클리너(4)가 포함된 에어클리너
    – 공랭식 애프터쿨러(ATAAC)
    – 자동 시동장치 보호
    – 다중 지점 오일 압력 감지
    – 터보차징(4)/애프터쿨링
  • 브레이크 계통
    – 자동 리타더 제어장치, 조절식
    – 브레이크 해제 모터(견인)
    – 엔진 과속 보호
    – 브레이크 디스크 자재 수명 연장
    – 오일 냉각, 멀티 디스크(전방 및 후방)
    – 서비스, 감속, 주차, 보조: 기어 선택기, 보조, 비상과 통합된 주차 브레이크
  • Tier 4 옵션: 엔진 후처리 시스템: PETU(펌프 전기 탱크 장치), 청정 배기가스 배출 모듈(CEM)
  • 변속기
    – 6단, 전자 제어 사용 자동 동력전달장치(ECPC)
    – 본체 상승 역방향 뉴트럴라이저
    – 본체 상승 변속 억제장치
    – 제어 스로틀 변속
    – 방향 전환 관리
    – 하향/역방향 변속 억제장치
    – 개별 클러치 조절
    – 잠금 토크 컨버터
    – 중립 타주 억제장치
    – 중립 시동 스위치
    – 프로그램식 최고 속도
  • 사전 윤활/엔진
  • 후방 차축 연속 윤활/여과
  • APECS(고생산성 전자 제어 전략)

기타 표준 장비

  • 자동 윤활 계통 - 41kg(90lb) 원통, 자동 차단 및 그리스 필터 포함
  • 보조 "버디" 덤핑 퀵 커넥트
  • 보조 조향 퀵 커넥트(견인)
  • 구동 라인 보호대
  • 급속 보충 연료 계통, 급속 보충 디젤 배기 유체 계통(Tier 4 옵션 전용)
  • 연료 필터(수분 분리기 포함)
  • 지면 배터리 잠금
  • 지면 엔진 차단
  • 지면 엔진 시동 잠금
  • 지면 변속기 잠금
  • 지면 VIMS 데이터 포트
  • 고속 크랭크케이스 오일 교환
  • 유압 필터, 1,000시간
  • 휴대용 소화기 장착
  • 기본 접근 미끄럼 방지 고가시성 경계
  • 저장조(3개 별도)
    – 브레이크/호이스트, 조향/팬, 변속기/토크 컨버터
  • RAC(Road Analysis Control)
  • 암반 이젝터
  • 고무 라인 배터리 상자 덮개
  • 서비스 지점, 지면
  • 유압/엔진 오일용 투시 수준 게이지
  • SL-V 그리스 인젝터
  • S•O•S℠ 샘플 포트
  • 보조 조향(자동)
  • 묶음 고리
  • 타이 오프 지점
  • 견인 후크(전방)/견인 핀(후방)
  • 견인력 제어 계통
  • 도난∙파손 방지 잠금장치
  • VIMS(필수 정보 관리 계통)
    – VIMS 탑재하중 모니터(최대 탑재하중 및 속도 관리자 포함) 포함
    – 127‑9797 다운로드 케이블 및 PC 기반 소프트웨어 JERD2175 사용 권장. 보조 소프트웨어 “VIMS Supervisor” YERA1403. 별도 주문하십시오. 컴퓨터는 제공되지 않습니다.

부동액

  • 최저 –35°C(–30°F)의 수명 연장 냉각수

793F 선택사양 장비

선택사양 장비

  • 추가 조명
  • 내리막 운반을 위한 추가 감속
  • 본체 가열
  • Cat Comfort 에어 서스펜션 트레이너 시트
  • 부동액/냉각수, –50°C(–58°F)까지 보호
  • 브레이크 마모 지시계 게이지
  • 운전실 에어 프리클리너
  • 중앙 견인 범퍼 어탯치먼트
  • 전동식 윈도우, 우측
  • 전기 시동 계통
  • 비상 차단
  • 혹한기 시동용 엔진 냉각수 및 오일 히터
  • 엔진 지연 정지 타이머
  • 수명 연장 휠 스테이션
  • 외부 디지털 탑재하중 디스플레이
  • 급속 보충 서비스 센터와 실시간 S•O•S℠ 및 키패드
  • 거울 패키지 4개
  • 연료 탱크(4,920L/1,300gal)
  • 연료 탱크 머드 가드
  • Cat Comfort 열선식 운전자 시트
  • 고가시성 리플렉터 그룹
  • 유압 탱크 진흙 보호대
  • 허브 주행 거리계(km 및 마일)
  • 휴대용 소화기
  • 상승식 통신 브래킷
  • 후방 차축 윤활 쿨러
  • 인입식 전방 선바이저
  • 림 보호대
  • 림(813mm/32인치)
  • 스로틀 잠금장치
  • 후방 운전실 접근을 위한 통로 및 핸드레일
  • 휠 고임목
  • 작업 영역 시야 확보 계통(WAVS, Work Area Vision System)
  • 높은 곳에서의 작업
  • 정비소 경적
