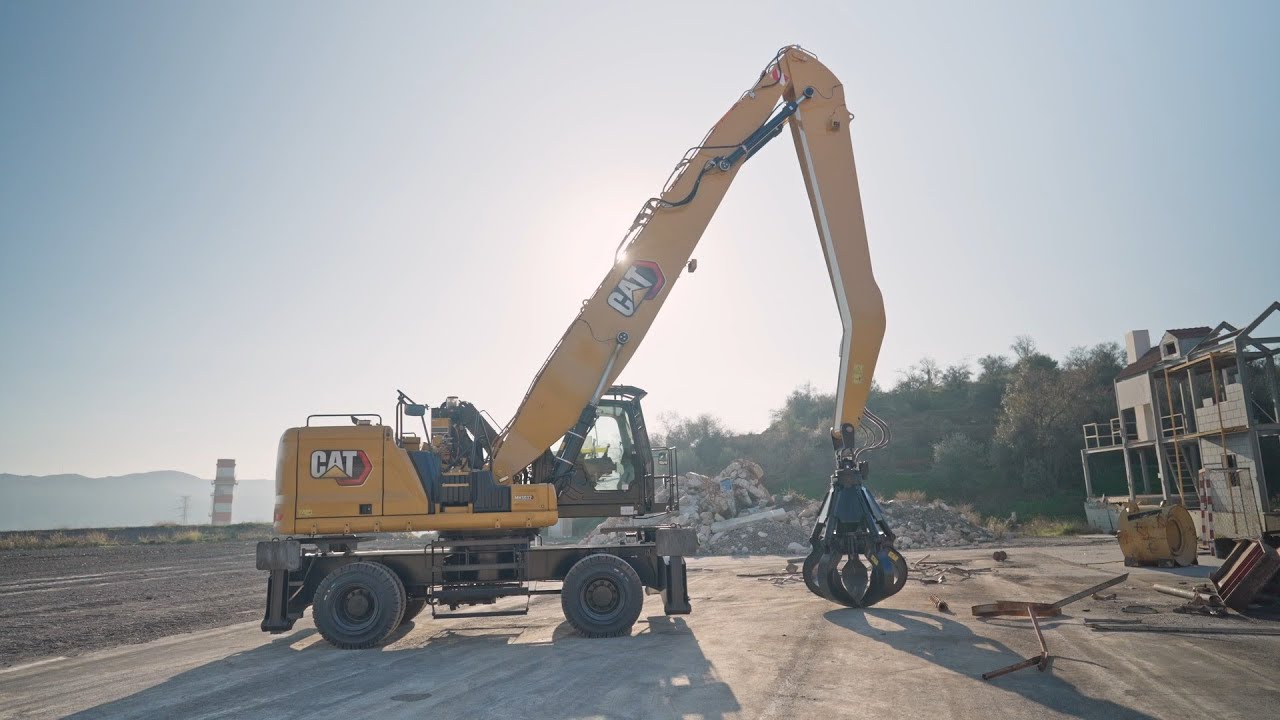

Umschlagmaschinen mit Radlaufwerk MH3032 - Tier 4 / Stufe V

Tier 4 / Stage V

Angebot anfragen Händler suchen

Wichtige Spezifikationen

Motormodell: Cat® C7.1; Cat® C7.1

Einsatzgewicht: 78950 lb; 35800 kg

Maximale Reichweite: 46.2 '; 14080 mm

MH3032 - Tier 4 / Stufe V
Modell wechseln

Übersicht

Vielseitigkeit und neueste Technologie für eine effiziente Produktion

Die Cat^® MH3032 ist eine vielseitige, produktive Lösung der 30-mT-Klasse. Optionen für Greiferkräne und gerade Stiele sowie ein optionaler Generator sorgen für mehr Vielseitigkeit bei Schrott-, Abfall- und Recyclinganwendungen. Mit ihren Konfigurations- und Technologieoptionen kann die MH3032 mit maximaler Leistung die Produktion optimieren.

Vorteile

Hochleistung

Dank der großen Reichweite lässt sich ohne Umsetzen der Maschine mehr Material bewegen. Die Kompatibilität mit großen Greifern ermöglicht es, mehr Material auf einmal zu bewegen.

Einzigartige Vielseitigkeit

Optionen für Greiferkräne und gerade Stiele sowie der optionale 20-kW-Generator zum Magnetbetrieb steigern die Vielseitigkeit der MH3032 weiter.

Ergonomischer Komfort

Eine dämpfende hydraulische Kabinenerhöhung steigert den Fahrerkomfort und sorgt für eine bessere Sicht auf den Arbeitsbereich. Mehrere Zugangspunkte zur Maschine verbessern die Sicherheit und die Zugänglichkeit.

Funktionen auf einen Blick

Vereinfachte Einrichtung der Maschine

Per Fingertipp und über benutzerfreundliche Symbole maximiert die neueste bedienerfreundliche Benutzerschnittstelle (UI) die Verfügbarkeit und sorgt dafür, dass Teams ohne Verzögerung arbeiten können. Von der Nachbestellung von Arbeitsgerätelisten bis zur Erstellung neuer Arbeitsgerätekombinationen – Bediener können Maschinen rasch einrichten und mühelos auf Informationen zugreifen.
Über die Schnittstelle können Bediener die Genauigkeit beibehalten und jede Sekunde ihrer Schicht optimal ausnutzen. Durch die Möglichkeit, Kupplungen und Anbaugeräte in das System einzufügen, ist die Erstellung von Arbeitsgerätekombinationen hocheffizient, da die Kalibrierdauer erheblich reduziert wird. Außerdem ist dank dieser Benutzerschnittstelle kein Nachmessen mehr erforderlich, wenn Cat^®-Arbeitsgeräte ausgewechselt werden. Darüber hinaus ermöglicht sie es einer einzigen Person, den Verschleiß am Löffel zu überprüfen und entsprechende Anpassungen vorzunehmen.

Cat Payload*

Cat Payload ermöglicht das Wiegen unterwegs, wodurch Bediener die genauen Lastziele erreichen sowie Überladungen, Unterladungen oder Fehlladungen vermeiden können. Kombinieren Sie Payload mit VisionLink^® Productivity**, um Baustellen und einzelne Maschinen im Hinblick auf das Remote-Management der Produktionsziele und wichtigen Kennzahlen zu analysieren.

Schwenkunterstützung

Die Schwenkunterstützung stoppt das Schwenken der Maschine an vom Fahrer festgelegten Punkten automatisch. Schwenken Sie einfach bis zum gewünschten Anhaltepunkt und aktivieren Sie die Funktion über den Maschinenmonitor oder eine zuvor belegte Joysticktaste. Wenn Sie sich dem festgelegten Punkt nähern, verlangsamt die Maschine die Schwenkbewegung automatisch und schwenkt nicht über den Punkt hinaus. Mit der Schwenkunterstützung können Sie wiederholte Schwenkbewegungen vereinfachen, den Kraftstoffverbrauch senken und die Zykluszeiten verbessern.

*Die Payload-Technologien sind nicht eichfähig.
**VisionLink^®-Abonnement erforderlich.

In manchen Regionen sind nicht alle Ausstattungsmerkmale erhältlich. Weitere Informationen zu den in Ihrer Region verfügbaren Ausstattungsmerkmalen erhalten Sie bei Ihrem örtlichen Cat-Händler. Baunummer: 07E

Der Motor C7.1 kann mit Biodiesel bis B20 laufen und erfüllt die Emissionsgrenzwerte gemäß EPA Tier 4 Final (USA), Stufe V (EU), Japan 2014 und Korea Tier 4 Final. Dabei benötigt das Abgasnachbehandlungssystem weder Wartung noch erfordert es Stillstandszeiten.
Je nach Aufgabe können Sie zwischen drei Leistungsmodi für die Maschine wählen: Power, Smart und Eco. Im Smart-Modus werden Motor- und Hydraulikleistung automatisch an die Arbeitsbedingungen angepasst. So steht die maximale Leistung zur Verfügung, wenn sie gebraucht wird. Ansonsten wird die Leistung verringert, um Kraftstoff zu sparen.
Das fortschrittliche elektrohydraulische System sorgt für die optimale Balance zwischen Leistung und Effizienz, während Sie die benötigte Kontrolle erhalten.
Die optional erhältliche Auslegerschwimmfunktion SmartBoom™ kann den Ausleger ohne Pumpenförderstrom frei nach oben und unten bewegen, sodass sich der Fahrer auf die Steuerung von Stiel und Löffel konzentrieren kann.
Das Prioritätsventil liefert Hydraulikdruck und Ölstrom dahin, wo er gebraucht wird.
Programmieren und speichern Sie Ihren bevorzugten Leistungsmodus und Ihre Joystick-Einstellungen über Ihre Fahrerkennung. Die Maschine erinnert sich bei jedem Arbeitseinsatz daran.

Mit Cat Payload können Sie präzise Gewichtsvorgaben einhalten und die Fahrereffizienz steigern. Nehmen Sie eine Ladung Material auf – mit einer Kombination aus Löffel und Daumen oder Greifer- und Zweischalengreifer-Anbaugeräten – und erhalten Sie in Echtzeit eine Gewichtsschätzung, ohne zu schwenken.
Kombinieren Sie Payload mit VisionLink^® und verwalten Sie Ihre Produktionsziele aus der Ferne.
VisionLink^® bietet relevante Dateneinblicke für alle Maschinen, unabhängig von der Flottengröße oder dem Maschinenhersteller.* Prüfen Sie die Maschinendaten über Ihren Desktop-Computer oder Ihr Mobilgerät, maximieren Sie die Verfügbarkeit und optimieren Sie Ihre Ausrüstung. Instrumententafeln stellen Informationen wie Stunden, Kilometer, Standort, Leerlaufzeit und Kraftstoffverbrauch bereit. Treffen Sie fundierte Entscheidungen, die Kosten senken, die Wartung vereinfachen und die Sicherheit auf Ihrer Baustelle verbessern.
Die Schwenkunterstützung stoppt das Schwenken der Maschine an vom Fahrer festgelegten Punkten automatisch. Schwenken Sie einfach bis zum gewünschten Anhaltepunkt und aktivieren Sie die Funktion über den Maschinenmonitor oder eine zuvor belegte Joysticktaste. Wenn Sie sich dem festgelegten Punkt nähern, verlangsamt die Maschine die Schwenkbewegung automatisch und schwenkt nicht über den Punkt hinaus. Mit der Schwenkunterstützung können Sie wiederholte Schwenkbewegungen vereinfachen, den Kraftstoffverbrauch senken und die Zykluszeiten verbessern.
Die Fehlersuche per Fernzugriff ist eine mobile Anwendung, mit der Ihr Cat-Händler aus der Ferne Diagnosetests an einer mit dem System verbundenen Maschine durchführen kann, um sicherzustellen, dass Probleme schnell und mit weniger Ausfallzeiten behoben werden.
Software-Updates per Fernzugriff ist eine mobile Anwendung, die es Ihnen ermöglicht, die Onboard-Software zu aktualisieren, ohne dass ein Techniker anwesend sein muss. So können Sie Software-Updates einleiten, wann immer es Ihnen passt, und so Ihre Betriebseffizienz steigern.

* Die Verfügbarkeit von Datenfeldern kann je nach Hersteller der Ausrüstung variieren.

Sie haben die Wahl zwischen einer Deluxe- und einer Premium-Fahrerkabine. Beide bieten Ihnen eine komfortable, ergonomische Arbeitsumgebung.
Die Fahrerkabine verfügt über einen breiten Sitz, der für Fahrer jeder Größe eingestellt werden kann.
Gelangen Sie mit der hochklappbaren linken Konsole leichter in die Fahrerkabine hinein und aus ihr heraus.
Steuern Sie die Maschine bequem mit griffgünstig angeordneten Bedienelementen vor Ihnen.
Die serienmäßige Klimaautomatik sorgt über die gesamte Schicht für die richtige Temperatur.
Verstauen Sie Ihre Ausrüstung dank ausreichend Stauraum in der Fahrerkabine unter und hinter dem Sitz, über dem Kopf und in den Konsolen. Ein Getränkehalter, Unterlagenhalter, Flaschenhalter und Kleiderhaken sind ebenfalls vorhanden.
Mit den serienmäßigen USB-Anschlüssen und der Bluetooth^®-Technologie des Radios können Sie persönliche Geräte anschließen.
Das optionale Hilfsrelais ermöglicht Ihnen das Ein- und Ausschalten von CB-Funkgeräten, Rundumleuchten und anderem Zubehör, ohne dass Sie die Hände von den Joysticks nehmen müssen.
Cat verbessert auch weiterhin die Funktion der Benutzerschnittstellen für Bediener aller Fähigkeitsstufen. Der Touchscreen-Monitor ist ein einfach zu verwendendes Bedienwerkzeug, das die Einsatzort-Instrumententafel im intuitiven Format anzeigt.
Produktivitätsanwendungen werden in einer Rasteransicht angezeigt, sodass Sie sie unterwegs lesen können, und die Touchscreen-Navigation ist so programmiert, dass die Arbeitsleistung ohne Unterbrechungen fortgesetzt wird.

Ihre Maschine widersteht jahrelanger Beanspruchung. Ausleger, Stiele und andere Bereiche mit hoher Belastung sind mit dicken mehrlagigen Teilen sowie Guss- und Schmiedeteilen verstärkt, um Qualität und Zuverlässigkeit zu gewährleisten.
Der obere Rahmen verfügt über eine spezielle Aufhängung für die Fahrerkabine, und der untere Rahmen ist verstärkt, um die Haltbarkeit der Komponenten zu verbessern.
Betrieb bis zu einer Höhe von 3000 m (9840') über NN ohne Drosselung der Motorleistung.
Lassen Sie sich nicht durch die Temperatur von der Arbeit abhalten. Die Maschine verfügt über Kaltstartfähigkeit bis -18°C (0°F).
Der automatische Warmlauf beschleunigt das Aufwärmen des Hydrauliköls bei niedrigen Temperaturen und verlängert die Lebensdauer der Komponenten.
Die serienmäßige Schmierautomatik vereinfacht die Wartung durch die automatische Schmierung der gesamten Maschine vom Drehkranzlager über die Kabinenerhöhung bis zum Stielende.
Ein optionaler 20-kW-Generator ermöglicht den Betrieb mit einem Magneten. Die Generatorsteuerungen sind vollständig in den Fahrerkabinenmonitor integriert.
Erweitern Sie Ihre Arbeitsmöglichkeiten mit Arbeitsgeräten für unterschiedliche Anwendungen.

Verfolgen Sie die Lebensdauer der Filter und Wartungsintervalle Ihrer Maschine über den Monitor in der Fahrerkabine.
Probenzapfventile für die planmäßige Öluntersuchung (S•O•S^SM)-Anschlüsse befinden sich auf Bodenebene, helfen somit, die Wartung zu vereinfachen, und ermöglichen eine schnelle und einfache Entnahme von Proben für die Flüssigkeitsanalyse.
Die lange Lebensdauer des Lufteinlassfilters mit Vorreiniger spart Wartungskosten.
Der Hydraulikölfilter bietet eine verbesserte Filterleistung, Rücklaufsperrventile, um das Öl beim Filterwechsel sauber zu halten, sowie eine lange Lebensdauer von 3000 Betriebsstunden.
Die hoch effizienten Lüfter laufen nur bei Bedarf; Sie können Intervalle programmieren, damit die Lüfter automatisch rückwärts laufen, um die Kerne frei von Schmutz zu halten, ohne die Arbeit unterbrechen zu müssen.
Steigern Sie die Produktivität mit proaktiven Servicemahnern. Das integrierte Managementsystem für die Fahrzeugintegrität liefert dem Bediener eine detaillierte Wartungsanleitung und Angaben zu den erforderlichen Ersatzteilen, um unnötige Ausfallzeiten zu reduzieren.

Cab Avoidance trägt dazu bei, Kontakt zwischen dem Arbeitswerkzeug und der Fahrerkabine zu vermeiden.
Das serienmäßige 2D e-Fence (Begrenzung des Schwenkbereichs) beschränkt die Bewegung des Baggers auf die vom Fahrer eingestellten Parameter.
Ein vom Boden zugänglicher Ausschalter unterbricht bei Aktivierung die gesamte Kraftstoffzufuhr zum Motor und schaltet die Maschine ab.
Schützen Sie Ihre Maschine mit der Fahrerkennung. Geben Sie Ihre PIN am Monitor ein, um den Start per Drucktaste zu aktivieren.
Profitieren Sie von einer hervorragenden Rundumsicht dank kleiner Fahrerkabinensäulen, großer Fenster und einer flachen Motorhaube. Auch Heck- und Seitenkameras sind immer an Bord.
Serienmäßige LED-Außenleuchten mit 1800 Lumen erhöhen die Arbeitssicherheit durch Ausleuchtung der Umgebung.
Starke, schlagbeständige Frontscheiben erfüllen die P5A-Standards.
Die Konstruktion der Wartungsplattform ermöglicht einen leichten, sicheren und schnellen Zugang zur oberen Wartungsplattform. Rutschfeste Tritte aus Lochblech auf der Wartungsplattform verringern die Rutschgefahr.
Der Sperrhebel für die Standard-Arbeitshydraulik trennt alle Hydraulik- und Fahrfunktionen in der abgesenkten Position.
Optionale Bedienerschutzvorrichtungen (OPG) schützen vor herabfallenden und umherfliegenden Teilen.
Im Notfall kann die Fahrerkabine sicher mithilfe des Absenkventils hinter der Kabinenerhöhung rechts neben dem Sitz abgesenkt werden. Das Ventil hinter der Kabinenerhöhung ist leicht zugänglich.
Die Ausleger- und Stielrohrbruchsicherungen vermeiden Gegenstrom, sodass Ihre Arbeitsausrüstung sicher an Ort und Stelle bleibt, falls das Hydrauliksystem unerwartet seinen Druck verliert.
Machen Sie Servicearbeiten mit optionaler Inspektionsbeleuchtung zugänglicher und sicherer. Durch Umlegen eines Schalters beleuchten Lichter die Motorpumpen-, Batterie- und Kühlerfächer, um die Sicht zu verbessern.

Der Cat-Dieselmotor^® C7.1 erfüllt die Emissionsnormen EPA Tier 4 Final (USA) und Stufe V (EU).
Cat-Dieselmotoren müssen ULSD (ultra-schwefelarmer Dieselkraftstoff mit einem Schwefelgehalt von 15 ppm oder weniger) oder ULSD im Gemisch mit den folgenden kohlenstoffärmeren Kraftstoffen** verwenden, und zwar bis zu 20 % Biodiesel FAME (Fettsäuremethylester)* oder 100 % erneuerbarer Diesel, HVO (hydriertes Pflanzenöl) und GTL-Kraftstoffe (Gas-to-Liquid). Siehe Anleitung zur Gewährleistung einer erfolgreichen Anwendung. Wenden Sie sich an Ihren Cat-Händler oder lesen Sie "Caterpillar Machine Fluids Recommendations" (SEBU6250), um weitere Informationen zu erhalten.
Die Motordrehzahlautomatik reduziert unnötigen Kraftstoffverbrauch sowie die Treibhausgasemissionen, da der Motor automatisch in den Leerlauf übergeht, wenn die Maschine nicht betrieben wird.
Mit Cat^® e-Fence (Begrenzung des Schwenkbereichs) 2D wird das Frontgestänge auf einen voreingestellten Arbeitsbereich beschränkt, um Verkehrgefährdungen und andere Gefahren zu vermeiden. Auf diese Weise wird nicht nur das Personal geschützt, sondern es werden auch Reparaturen, Ausfallzeiten und kostspielige Strafgebühren auf der Baustelle vermieden.
Längere Wartungsintervalle senken die Ausfallzeiten und verringern die Menge an Flüssigkeiten sowie die Anzahl der Filter, die während der Lebensdauer der Maschine ausgetauscht werden müssen.
VisionLink^® zeigt die CO₂-Emissionen für die Überwachung von Ausrüstung, die jeden Tag während eines ausgewählten Datumsbereichs je nach Kraftstofftyp für den Kraftstoffverbrauch während des Betriebs gemessen werden.
Software-Updates per Fernzugriff tragen zur Verringerung der Wartungszeiten bei und ermöglichen die maximale Effizienz beim Betrieb Ihrer Ausrüstung. Warnmeldungen bezüglich Maschinen-Updates werden virtuell von Ihrem Cat-Händler an Sie gesendet und können auch ohne vom Händler bereitgestellten Techniker vor Ort angewendet werden.
Die Fehlersuche per Fernzugriff trägt zur Verringerung der Wartungszeiten bei und ermöglicht die maximale Effizienz beim Betrieb Ihrer Ausrüstung, indem es Ihrem Cat-Händler ermöglicht wird, die Maschine virtuell während des Betriebs zu prüfen. Wenn ein Problem ermittelt wird, kann ein Techniker dieses im ersten Anlauf beheben, wodurch Sie Zeit und Geld sparen.

* Motoren ohne Ausstattung zur Nachbehandlung können höhere Beimischungen verwenden, d. h. bis zu 100 % Biodiesel (bei Verwendung von Beimischungen mit mehr als 20 % Biodiesel wenden Sie sich an Ihren Cat-Händler).
** Die Treibhausgas-Emissionen durch Auspuffgase bei Kraftstoffen mit geringerem Kohlenstoffgehalt unterscheiden sich nicht signifikant von den Emissionen traditioneller Kraftstoffe.

Technische Daten Standardausrüstung Sonderausrüstung

Produktspezifikationen für MH3032 - Tier 4 / Stufe V

Motor

Motormodell	Cat® C7.1 Cat® C7.1
Bohrung	4.1 " 105 mm
Hub	5.3 " 135 mm
Hubraum	428 in³ 7 l
Anmerkung (1)	Die angegebene Leistung wird gemäß der zum Herstellungszeitpunkt gültigen Norm ermittelt. Die angegebene Leistung wird gemäß der zum Herstellungszeitpunkt gültigen Norm ermittelt.
Anmerkung (2)	Die angegebene Nettoleistung ist die am Schwungrad verfügbare Leistung, wenn der Motor mit Gebläse, Luftfilter, CEM-Abgasnachbehandlung (Clean Emissions Module, Modul für saubere Emissionen), Drehstromgenerator und Motorlüfter, der mit einer mittleren Drehzahl läuft, ausgerüstet ist. Die angegebene Nettoleistung ist die am Schwungrad verfügbare Leistung, wenn der Motor mit Gebläse, Luftfilter, CEM-Abgasnachbehandlung (Clean Emissions Module, Modul für saubere Emissionen), Drehstromgenerator und Motorlüfter, der mit einer mittleren Drehzahl läuft, ausgerüstet ist.

Getriebe

Höchstgeschwindigkeit	11.2 mile/h 18 km/h
Zugkraft	32597 ft·lbf 145 kN
Max. Steigfähigkeit	45% 45%

Hydrauliksystem

Höchstdruck – Arbeitsgeräte	5076 psi 35000 kPa
Höchstdruck – Schwenken	4119 psi 28400 kPa
Höchstdruck – Fahren	5076 psi 35000 kPa

Schwenkwerk

Schwenkgeschwindigkeit	7 r/min 7 r/min
Max. Schwenkmoment	60680 lbf·ft 82 kN·m

Gewichte

Einsatzgewicht	78950 lb 35800 kg
Anmerkung	Einsatzgewicht mit vollem Kraftstofftank, 75 kg (165 lb) schwerem Fahrer und einem Greifer mit Gewicht 2000 kg (4410 lb). Das Gewicht ändert sich je nach Maschinenausführung. Einsatzgewicht mit vollem Kraftstofftank, 75 kg (165 lb) schwerem Fahrer und einem Greifer mit Gewicht 2000 kg (4410 lb). Das Gewicht ändert sich je nach Maschinenausführung.

Füllmengen

Kraftstofftankinhalt	125.2 Gall. (US) 474 l
Kühlsystem	6.6 Gall. (US) 25 l
Motoröl	6.6 Gall. (US) 25 l
Hinterachse – Gehäuse (Differenzial)	5.2 Gall. (US) 19.5 l
Seitenantrieb	0.6 Gall. (US) 2.2 l
Lastschaltgetriebe	0.8 Gall. (US) 3 l
Hydrauliksystem – einschließlich Tank	79.5 Gall. (US) 301 l
Hydrauliktank	38.8 Gall. (US) 147 l
DEF-Tank (Diesel Exhaust Fluid, Abgasreinigungsflüssigkeit)	10.8 Gall. (US) 41 l

Abmessungen

Ausleger	MH 8,5 m (27'11") MH 8,5 m (27'11")
Stiel	Greiferkran mit 6,4 m (21'0") Länge Greiferkran mit 6,4 m (21'0") Länge
Transportlänge	38.9 ' 11860 mm
Maschinenlänge	19 ' 5785 mm
Heckschwenkradius	9.8 ' 3000 mm
Lichte Höhe bis Kontergewicht	4.8 ' 1465 mm
Fahrerkabinenhöhe – abgesenkt	11.5 ' 3500 mm
Fahrerkabinenhöhe – abgesenkt – mit FOGS	11.6 ' 3550 mm
Fahrerkabinenhöhe – angehoben	20 ' 6095 mm
Fahrerkabinenhöhe – angehoben – mit FOGS	20.2 ' 6145 mm
Radstand	10.5 ' 3200 mm
Transportbreite	9.8 ' 3000 mm
Bodenfreiheit	0.8 ' 249 mm
Laufwerkslänge	19 ' 5781 mm

Arbeitsbereiche

Maximale Reichweite	46.2 ' 14080 mm
Ausleger	MH 8,5 m (27'11") MH 8,5 m (27'11")
Stiel	Greiferkran mit 6,4 m (21'0") Länge Greiferkran mit 6,4 m (21'0") Länge
Max. Höhe	50.8 ' 15470 mm
Maximale Ausschütthöhe	15.3 ' 4670 mm
Max. Tiefe	16.4 ' 4990 mm
Auslegerbolzenhöhe	35.3 ' 10750 mm

MH3032 - Tier 4 / Stufe V Standardausrüstung

ANMERKUNG

Die Standard- und Sonderausrüstung kann variieren. Weitere Informationen erhalten Sie bei Ihrem Cat-Händler.

FAHRERKABINE

Fortschrittliche schallgedämpfte Fahrerkabine mit zertifizierter Umsturzschutzvorrichtung (TOPS, Tip Over Protective Structure)

Hochauflösender 254-mm-LCD-Touchscreen-Monitor (10″)

Zweistufen-Klimaautomatik

Dreh-/Auswahlknopf und Direkttasten für Monitorsteuerung

Schlüssellose Starttasten-Motorsteuerung

Hochklappbare Seitenkonsole links

Premiumsitz mit Sitzheizung und Belüftung und mit automatisch verstellbarer Luftfederung

LED-Deckenleuchte

CAT-TECHNOLOGIE

VisionLink®

Software-Updates/Fehlersuche per Fernzugriff

Cat Payload

ELEKTRISCHE ANLAGE

Wartungsfreie Batterie

LED-Leuchten an Fahrgestell (links, rechts) und Kontergewicht

Zentraler Haupttrennschalter

Programmierbare Zeitverzögerung für die LED-Arbeitsscheinwerfer nach Abschaltung des Motors

MOTOR

Cat-Dieselmotor C7.1

Drei wählbare Modi: Power, Smart, Eco

Geeignet für Höhenlagen bis 3000 m (9840 ft) ohne Motordrosselung

Kaltstartfähigkeit bis -18 °C (0 °F)

Elektrische Automatiklüfter mit Umkehrfunktion

HYDRAULIKSYSTEM

Ausleger- und Stielrohrbruchsicherungen

Ausleger- und Stiel-Regenerierungskreise

Elektronisches Hauptsteuerventil

Automatisches Aufwärmen des Hydrauliköls

Hochleistungs-Rücklauffilter für Hydrauliköl

SICHERHEIT

Heck- und Seitenkamera rechts

Caterpillar-Einschlüssel-Sicherheitsschließsystem

Fahralarm

Abschließbares Werkzeug-/Staufach außen

Vom Boden aus zugänglicher zusätzlicher Motorabstellschalter

Vermeidung von Fahrerkabinen

Schwenkunterstützung

Notausstieg (Heckscheibe)

LAUFWERK UND AUFBAU

Allradantrieb

Automatische Bremsen-/Achsensperre

Kriechgang

Elektronische Schwenk- und Fahrsperre

Hochleistungsachsen, modernes Scheibenbremssystem und Fahrmotor mit einstellbarer Bremskraft

Verriegelbare Pendelachse vorn mit Fernschmierpunkt

Doppel-Vollreifen (12.00-20)

Zugang zur Fahrerkabine von vorne, rechts und links

Hydrostatischer Antrieb mit zwei Geschwindigkeitsstufen

Kontergewicht 6000 kg (13.250 lb)

MH3032 - Tier 4 / Stufe V Sonderausrüstung

ANMERKUNG

Die Standard- und Sonderausrüstung kann variieren. Weitere Informationen erhalten Sie bei Ihrem Cat-Händler.

AUSLEGER UND STIELE

Greiferkranstiel mit 6,4 m (21'0") Länge

Maschinenkonfiguration ohne Stiel

FAHRERKABINE

Feste einteilige Frontscheibe und Dachfenster (P5A)

Feste zweiteilige Frontscheibe und Dachfenster (P8B)

Bedienerschutzvorrichtung (OPG)

ELEKTRISCHE ANLAGE

20-kW-Generator mit Verkabelung bis Stielkopf

MOTOR

Kaltstart, Motorblockheizung

HYDRAULIKSYSTEM

Feinschwenkfunktion (nur Nordamerika)

SICHERHEIT

Rundumleuchte (Fahrerkabinendach)

Signal-/Warnhorn

Produktspezifikationen für MH3032 - Tier 4 / Stufe V

Herunterladen Drucken

Motor

Motormodell	Cat® C7.1 Cat® C7.1
Bohrung	4.1 " 105 mm
Hub	5.3 " 135 mm
Hubraum	428 in³ 7 l
Anmerkung (1)	Die angegebene Leistung wird gemäß der zum Herstellungszeitpunkt gültigen Norm ermittelt. Die angegebene Leistung wird gemäß der zum Herstellungszeitpunkt gültigen Norm ermittelt.
Anmerkung (2)	Die angegebene Nettoleistung ist die am Schwungrad verfügbare Leistung, wenn der Motor mit Gebläse, Luftfilter, CEM-Abgasnachbehandlung (Clean Emissions Module, Modul für saubere Emissionen), Drehstromgenerator und Motorlüfter, der mit einer mittleren Drehzahl läuft, ausgerüstet ist. Die angegebene Nettoleistung ist die am Schwungrad verfügbare Leistung, wenn der Motor mit Gebläse, Luftfilter, CEM-Abgasnachbehandlung (Clean Emissions Module, Modul für saubere Emissionen), Drehstromgenerator und Motorlüfter, der mit einer mittleren Drehzahl läuft, ausgerüstet ist.

Getriebe

Höchstgeschwindigkeit	11.2 mile/h 18 km/h
Zugkraft	32597 ft·lbf 145 kN
Max. Steigfähigkeit	45% 45%

Hydrauliksystem

Höchstdruck – Arbeitsgeräte	5076 psi 35000 kPa
Höchstdruck – Schwenken	4119 psi 28400 kPa
Höchstdruck – Fahren	5076 psi 35000 kPa

Schwenkwerk

Schwenkgeschwindigkeit	7 r/min 7 r/min
Max. Schwenkmoment	60680 lbf·ft 82 kN·m

Gewichte

Einsatzgewicht	78950 lb 35800 kg
Anmerkung	Einsatzgewicht mit vollem Kraftstofftank, 75 kg (165 lb) schwerem Fahrer und einem Greifer mit Gewicht 2000 kg (4410 lb). Das Gewicht ändert sich je nach Maschinenausführung. Einsatzgewicht mit vollem Kraftstofftank, 75 kg (165 lb) schwerem Fahrer und einem Greifer mit Gewicht 2000 kg (4410 lb). Das Gewicht ändert sich je nach Maschinenausführung.

Füllmengen

Kraftstofftankinhalt	125.2 Gall. (US) 474 l
Kühlsystem	6.6 Gall. (US) 25 l
Motoröl	6.6 Gall. (US) 25 l
Hinterachse – Gehäuse (Differenzial)	5.2 Gall. (US) 19.5 l
Seitenantrieb	0.6 Gall. (US) 2.2 l
Lastschaltgetriebe	0.8 Gall. (US) 3 l
Hydrauliksystem – einschließlich Tank	79.5 Gall. (US) 301 l
Hydrauliktank	38.8 Gall. (US) 147 l
DEF-Tank (Diesel Exhaust Fluid, Abgasreinigungsflüssigkeit)	10.8 Gall. (US) 41 l

Abmessungen

Ausleger	MH 8,5 m (27'11") MH 8,5 m (27'11")
Stiel	Greiferkran mit 6,4 m (21'0") Länge Greiferkran mit 6,4 m (21'0") Länge
Transportlänge	38.9 ' 11860 mm
Maschinenlänge	19 ' 5785 mm
Heckschwenkradius	9.8 ' 3000 mm
Lichte Höhe bis Kontergewicht	4.8 ' 1465 mm
Fahrerkabinenhöhe – abgesenkt	11.5 ' 3500 mm
Fahrerkabinenhöhe – abgesenkt – mit FOGS	11.6 ' 3550 mm
Fahrerkabinenhöhe – angehoben	20 ' 6095 mm
Fahrerkabinenhöhe – angehoben – mit FOGS	20.2 ' 6145 mm
Radstand	10.5 ' 3200 mm
Transportbreite	9.8 ' 3000 mm
Bodenfreiheit	0.8 ' 249 mm
Laufwerkslänge	19 ' 5781 mm

Arbeitsbereiche

Maximale Reichweite	46.2 ' 14080 mm
Ausleger	MH 8,5 m (27'11") MH 8,5 m (27'11")
Stiel	Greiferkran mit 6,4 m (21'0") Länge Greiferkran mit 6,4 m (21'0") Länge
Max. Höhe	50.8 ' 15470 mm
Maximale Ausschütthöhe	15.3 ' 4670 mm
Max. Tiefe	16.4 ' 4990 mm
Auslegerbolzenhöhe	35.3 ' 10750 mm

MH3032 - Tier 4 / Stufe V Standardausrüstung

Drucken

ANMERKUNG

Die Standard- und Sonderausrüstung kann variieren. Weitere Informationen erhalten Sie bei Ihrem Cat-Händler.

FAHRERKABINE

Fortschrittliche schallgedämpfte Fahrerkabine mit zertifizierter Umsturzschutzvorrichtung (TOPS, Tip Over Protective Structure)

Hochauflösender 254-mm-LCD-Touchscreen-Monitor (10″)

Zweistufen-Klimaautomatik

Dreh-/Auswahlknopf und Direkttasten für Monitorsteuerung

Schlüssellose Starttasten-Motorsteuerung

Hochklappbare Seitenkonsole links

Premiumsitz mit Sitzheizung und Belüftung und mit automatisch verstellbarer Luftfederung

LED-Deckenleuchte

CAT-TECHNOLOGIE

VisionLink®

Software-Updates/Fehlersuche per Fernzugriff

Cat Payload

ELEKTRISCHE ANLAGE

Wartungsfreie Batterie

LED-Leuchten an Fahrgestell (links, rechts) und Kontergewicht

Zentraler Haupttrennschalter

Programmierbare Zeitverzögerung für die LED-Arbeitsscheinwerfer nach Abschaltung des Motors

MOTOR

Cat-Dieselmotor C7.1

Drei wählbare Modi: Power, Smart, Eco

Geeignet für Höhenlagen bis 3000 m (9840 ft) ohne Motordrosselung

Kaltstartfähigkeit bis -18 °C (0 °F)

Elektrische Automatiklüfter mit Umkehrfunktion

HYDRAULIKSYSTEM

Ausleger- und Stielrohrbruchsicherungen

Ausleger- und Stiel-Regenerierungskreise

Elektronisches Hauptsteuerventil

Automatisches Aufwärmen des Hydrauliköls

Hochleistungs-Rücklauffilter für Hydrauliköl

SICHERHEIT

Heck- und Seitenkamera rechts

Caterpillar-Einschlüssel-Sicherheitsschließsystem

Fahralarm

Abschließbares Werkzeug-/Staufach außen

Vom Boden aus zugänglicher zusätzlicher Motorabstellschalter

Vermeidung von Fahrerkabinen

Schwenkunterstützung

Notausstieg (Heckscheibe)

LAUFWERK UND AUFBAU

Allradantrieb

Automatische Bremsen-/Achsensperre

Kriechgang

Elektronische Schwenk- und Fahrsperre

Hochleistungsachsen, modernes Scheibenbremssystem und Fahrmotor mit einstellbarer Bremskraft

Verriegelbare Pendelachse vorn mit Fernschmierpunkt

Doppel-Vollreifen (12.00-20)

Zugang zur Fahrerkabine von vorne, rechts und links

Hydrostatischer Antrieb mit zwei Geschwindigkeitsstufen

Kontergewicht 6000 kg (13.250 lb)

MH3032 - Tier 4 / Stufe V Sonderausrüstung

Drucken

ANMERKUNG

Die Standard- und Sonderausrüstung kann variieren. Weitere Informationen erhalten Sie bei Ihrem Cat-Händler.

AUSLEGER UND STIELE

Greiferkranstiel mit 6,4 m (21'0") Länge

Maschinenkonfiguration ohne Stiel

FAHRERKABINE

Feste einteilige Frontscheibe und Dachfenster (P5A)

Feste zweiteilige Frontscheibe und Dachfenster (P8B)

Bedienerschutzvorrichtung (OPG)

ELEKTRISCHE ANLAGE

20-kW-Generator mit Verkabelung bis Stielkopf

MOTOR

Kaltstart, Motorblockheizung

HYDRAULIKSYSTEM

Feinschwenkfunktion (nur Nordamerika)

SICHERHEIT

Rundumleuchte (Fahrerkabinendach)

Signal-/Warnhorn

Kompatible Technologie und Services

Nutzen Sie die mit Caterpillar verbundenen Daten und Sicherheitsprinzipien, um die Effizienz zu verbessern, die Produktivität zu steigern und Ihr Unternehmen profitabler zu machen.

Detect

Maschinenmanagement

Payload (Nutzlast)

Cat 2D e-Fence für Bagger

Technologie Cookies sind erforderlich
Zur Aktivierung dieser Funktion müssen Sie die Verwendung von Targeting-, Performance- und funktionalen Cookies akzeptieren.
Cookie-Einstellungen

Cat® 2D e-Fence hält Bewegungen des Arbeitsgeräts auf einen vorab definierten Bereich beschränkt. 2D e-Fence verwendet Daten von Positionssensoren, um Bewegungen automatisch abzubrechen, wenn die Arbeitsausrüstung die vom Fahrer definierten Grenzen erreicht.

Mehr über die Technologie erfahren

1 - 8 v. 9 Items Artikel

Zurück Weiter

Cat® 2D e-Fence hält Bewegungen des Arbeitsgeräts auf einen vorab definierten Bereich beschränkt. 2D e-Fence verwendet Daten von Positionssensoren, um Bewegungen automatisch abzubrechen, wenn die Arbeitsausrüstung die vom Fahrer definierten Grenzen erreicht.
