Informacje ogólne

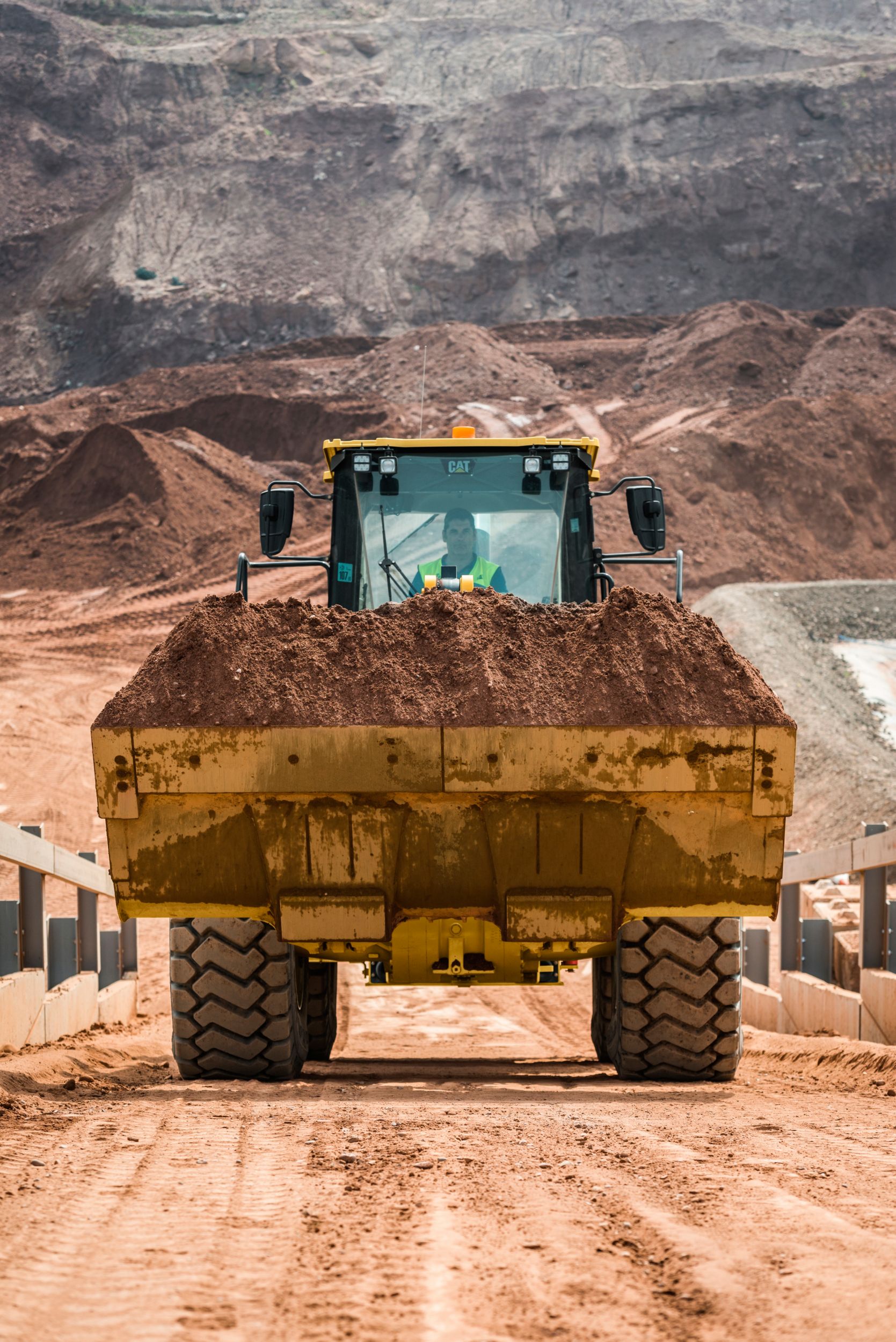

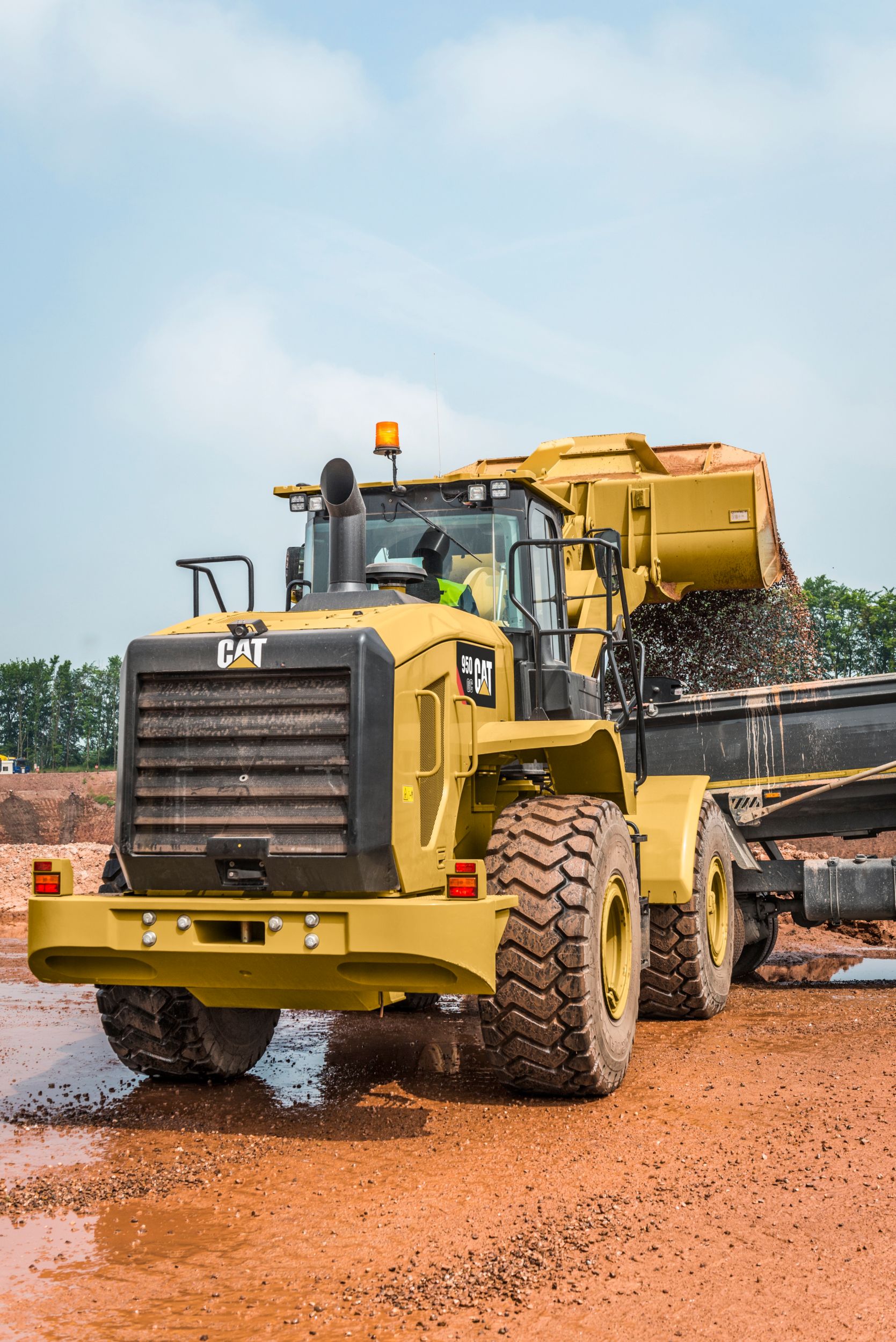

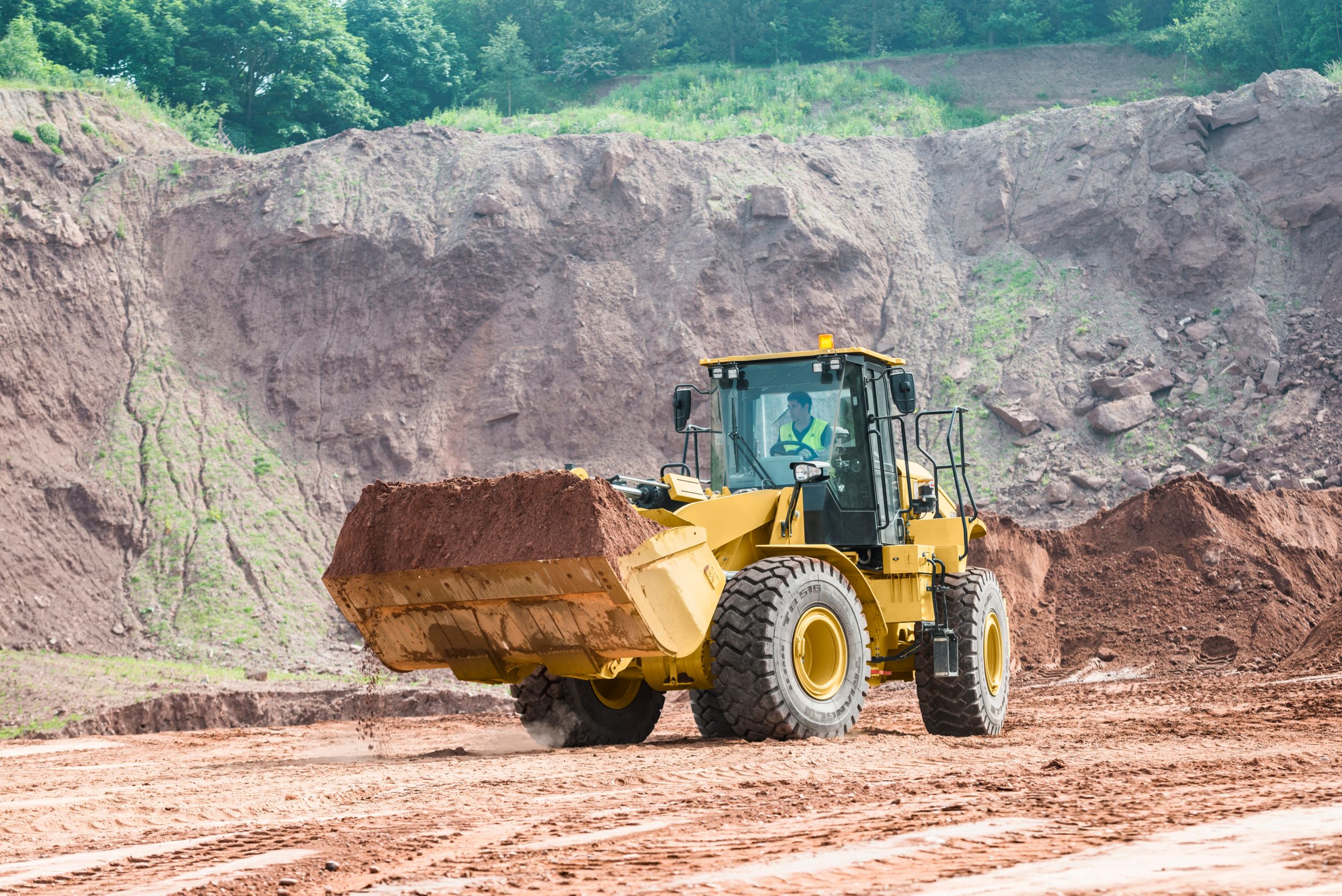

Wyspecjalizowana, łatwa w obsłudze, niezawodna ładowarka kołowa Cat 950 GC idealnie nadaje się wykonywania codziennych zadań. Z niskim zużyciem paliwa, niskimi kosztami nabycia i eksploatacji, 950 GC jest doskonałą ładowarką kołową do obsługi luźnych materiałów, załadunku ciężarówek, do zadań budowlanych i składowania.

Silnik

Jednostki:
Maksymalna moc użyteczna – 1 700 obr./min – ISO 9249 225.0 hp/KM 168.0 kW Less
Maksymalna moc użyteczna – 1 700 obr./min – ISO 9249 – jednostki metryczne 228.0 hp/KM 168.0 kW Less
Maksymalna moc użyteczna – 1 700 obr./min – SAE J1349 225.0 hp/KM 168.0 kW Less
Maksymalny moment obrotowy – 1 400 obr./min – ISO 14396 805.0 unt — funt-siła 1092.0 N·m Less
Maksymalny moment obrotowy – 1 400 obr./min – SAE J1995 811.0 unt — funt-siła 1099.0 N·m Less
Moc maksymalna – 1 700 obr./min – ISO 14396 – jednostki metryczne 243.0 hp/KM 179.0 kW Less
Moc maksymalna – 1 700 obr./min — ISO 14396 240.0 hp/KM 179.0 kW Less
Moc maksymalna – 1 700 obr./min — SAE J1995 241.0 hp/KM 180.0 kW Less
Moc użyteczna — ISO 9249 225.0 hp/KM 168.0 kW Less
Model silnika Cat C7.1 ACERT Cat C7.1 ACERT Less
Pojemność skokowa 428.0 cale³ 7.01 l Less
Skok tłoka 5.31 cale 135.0 mm Less
Uwaga Układ klimatyzacji w maszynie zawiera fluorowany gaz cieplarniany R134a (potencjał globalnego ocieplenia = 1430). Układ zawiera 1,9 kg (4,2 funta) czynnika chłodniczego, co jest odpowiednikiem 2,717 tony metrycznej (2,995 tony) CO2. Układ klimatyzacji w maszynie zawiera fluorowany gaz cieplarniany R134a (potencjał globalnego ocieplenia = 1430). Układ zawiera 1,9 kg (4,2 funta) czynnika chłodniczego, co jest odpowiednikiem 2,717 tony metrycznej (2,995 tony) CO2. Less
Średnica cylindra 4.13 cale 105.0 mm Less

Masy

Masa eksploatacyjna 41554.0 funty 18849.0 kg Less

Łyżki

Pojemności łyżek 2,9-4,4 m³ (3,75-5,75 jardów³) 2,9-4,4 m³ (3,75-5,75 jardów³) Less

Przekładnia

Jazda do przodu – 1 4.5 mile/h 7.3 km/h Less
Jazda do przodu – 2 8.0 mile/h 12.8 km/h Less
Jazda do przodu – 3 14.2 mile/h 22.8 km/h Less
Jazda do przodu – 4 22.4 mile/h 36.0 km/h Less
Jazda do tyłu – 1 4.5 mile/h 7.3 km/h Less
Jazda do tyłu – 2 8.0 mile/h 12.8 km/h Less
Jazda do tyłu – 3 14.2 mile/h 22.8 km/h Less
Uwaga Maksymalna prędkość jazdy maszyny standardowej z pustą łyżką i standardowymi oponami L3 o promieniu toczenia 760 mm (30 cali). Maksymalna prędkość jazdy maszyny standardowej z pustą łyżką i standardowymi oponami L3 o promieniu toczenia 760 mm (30 cali). Less

Układ hydrauliczny

Czas trwania cyklu hydraulicznego – łączny czas trwania cyklu 9.4 sekundy 9.4 sekundy Less
Układ kierowniczy – typ pompy Tłokowe Tłokowe Less
Układ osprzętu roboczego – maksymalne ciśnienie robocze przy wydatku 50 ± 1,5 L/min (13,2 + 0,4 gal/min) 4047.0 psi 27900.0 kPa Less
Układ osprzętu roboczego – maksymalny wydatek pompy przy 2 390 obr./min 68.0 gal./min 256.0 l/min Less

Objętości płynów eksploatacyjnych

Mechanizm różnicowy – zwolnice – przód 10.6 gal. 40.0 l Less
Mechanizm różnicowy – zwolnice – tył 10.0 gal. 38.0 l Less
Pojemność zbiornika paliwa 76.6 gal. 290.0 l Less
Przekładnia 11.9 gal. 45.0 l Less
Skrzynia korbowa 4.8 gal. 18.0 l Less
Układ chłodzenia 13.2 gal. 50.0 l Less
Zbiornik oleju hydraulicznego 29.6 gal. 112.0 l Less
Zbiornik płynu DEF 4.2 gal. 16.0 l Less

Specyfikacje robocze

Uwaga (3) ** Zgodność z wymogami normy ISO (2007) 14397-1, sekcje od 1 do 5. ** Zgodność z wymogami normy ISO (2007) 14397-1, sekcje od 1 do 5. Less
Siła odspajania 34638.0 funty-siła 154.0 kN Less
Statyczne obciążenie destabilizujące przy pełnym skręcie pod kątem 38° – ISO 14397-1* 24264.0 funty 11006.0 Less
Statyczne obciążenie destabilizujące przy pełnym skręcie pod kątem 38° – pełne opony** 25875.0 funty 11737.0 Less

Wymiary

Uwaga Wszystkie wymiary są przybliżone i dotyczą konfiguracji z oponami radialnymi MAXAM MS302 23.5R25 L3. Wszystkie wymiary są przybliżone i dotyczą konfiguracji z oponami radialnymi MAXAM MS302 23.5R25 L3. Less
Kąt odchylenia – maksymalna wysokość podnoszenia 60 stopni 60 stopni Less
Kąt odchylenia – poziom podłoża 40 stopni 40 stopni Less
Kąt odchylenia – położenie transportowe 45 stopni 45 stopni Less
Odległość od środka osi tylnej do krawędzi przeciwwagi 6.75 stopy 2055.0 mm Less
Odległość od środka osi tylnej do przegubu 5.42 stopy 1650.0 mm Less
Prześwit 1.5 stopy 460.0 mm Less
Prześwit ramienia podnoszenia 12.0 stopy 3649.0 mm Less
Rozstaw osi 10.83 stopy 3300.0 mm Less
Uwaga Wszystkie wymiary są przybliżone i dotyczą konfiguracji z oponami radialnymi MAXAM MS302 23.5R25 L3. Wszystkie wymiary są przybliżone i dotyczą konfiguracji z oponami radialnymi MAXAM MS302 23.5R25 L3. Less
Wysokość sworznia B 13.75 stopy 4188.0 mm Less
Wysokość – do szczytu pokrywy komory silnika 8.75 stopy 2673.0 mm Less
Wysokość – do szczytu rury wydechowej 11.17 stopy 3416.0 mm Less
Wysokość — górna część konstrukcji ROPS 11.33 stopy 3458.0 mm Less

Emisja hałasu

Notatka (1) * Odległość 15 m (49,2 stopy), podczas jazdy do przodu na drugim biegu. * Odległość 15 m (49,2 stopy), podczas jazdy do przodu na drugim biegu. Less
Notatka (2) **Dotyczy maszyn oferowanych w krajach członkowskich Unii Europejskiej oraz w krajach, które przyjęły „dyrektywy UE”. **Dotyczy maszyn oferowanych w krajach członkowskich Unii Europejskiej oraz w krajach, które przyjęły „dyrektywy UE”. Less
Przy wentylatorze chłodzącym pracującym z maksymalną prędkością obrotową – Uwaga Odległość 15 m (49,2 stopy), podczas jazdy do przodu na drugim biegu. Odległość 15 m (49,2 stopy), podczas jazdy do przodu na drugim biegu. Less
Przy wentylatorze chłodzącym pracującym z prędkością obrotową wynoszącą 70% wartości maksymalnej – poziom ciśnienia akustycznego na stanowisku operatora (ISO 6396:2008) 73.0 dB(A) Less
Przy wentylatorze chłodzącym pracującym z wykorzystaniem 70% maksymalnej prędkości obrotowej: Uwaga (1) Dotyczy maszyn oferowanych w krajach członkowskich Unii Europejskiej oraz w krajach, które przyjęły dyrektywy UE Dotyczy maszyn oferowanych w krajach członkowskich Unii Europejskiej oraz w krajach, które przyjęły dyrektywy UE Less
Przy wentylatorze chłodzącym pracującym z wykorzystaniem 70% maksymalnej prędkości obrotowej: Uwaga (2) Dyrektywa Unii Europejskiej „2000/14/WE” z uwzględnieniem poprawek zawartych w dyrektywie „2005/88/WE”. Dyrektywa Unii Europejskiej „2000/14/WE” z uwzględnieniem poprawek zawartych w dyrektywie „2005/88/WE”. Less
Przy maksymalnej prędkości obrotowej wentylatora chłodzącego – poziom ciśnienia dźwięku na zewnątrz (SAE J88:2013) 76 dB(A)* 76 dB(A)* Less
Przy wentylatorze chłodzącym pracującym z maksymalną prędkością obrotową – poziom ciśnienia akustycznego na stanowisku operatora (ISO 6396:2008) 73.0 dB(A) 73.0 dB(A) Less
Przy wentylatorze chłodzącym pracującym z maksymalną prędkością obrotową – poziom hałasu na zewnątrz (ISO 6395:2008) 109.0 dB(A) 109.0 dB(A) Less
Notatka (3) *** Dyrektywa Unii Europejskiej 2000/14/WE z uwzględnieniem poprawek zawartych w dyrektywie 2005/88/WE. *** Dyrektywa Unii Europejskiej 2000/14/WE z uwzględnieniem poprawek zawartych w dyrektywie 2005/88/WE. Less
Przy wentylatorze chłodzącym pracującym z prędkością obrotową wynoszącą 70% wartości maksymalnej – poziom ciśnienia akustycznego na stanowisku operatora (ISO 6396:2008)** 73.0 dB(A) 73.0 dB(A) Less
Przy wentylatorze chłodzącym pracującym z prędkością obrotową wynoszącą 70% wartości maksymalnej – poziom hałasu na zewnątrz (ISO 6395:2008)** 107 LWA*** 107 LWA*** Less

Silnik – Tier 4 Final/Stage IV

Norma emisji spalin Tier 4/Stage IV Tier 4/Stage IV Less

Masy i specyfikacje robocze

Masa eksploatacyjna 41554.0 funty 18849.0 kg Less
Notatka (1) Z łyżką standardową 3,1 m3 (4,0 jardy3) z BOCE. Podane masy dotyczą maszyny z oponami radialnymi MAXAM MS302 23.5R25 L3, wszystkimi płynami eksploatacyjnymi, operatorem, standardową przeciwwagą, układem wspomagania rozruchu w niskich temperaturach, błotnikami do jazdy po drogach publicznych, systemem Product Link™, awaryjnym układem kierowniczym i pakietem wyciszającym. Z łyżką standardową 3,1 m3 (4,0 jardy3) z BOCE. Podane masy dotyczą maszyny z oponami radialnymi MAXAM MS302 23.5R25 L3, wszystkimi płynami eksploatacyjnymi, operatorem, standardową przeciwwagą, układem wspomagania rozruchu w niskich temperaturach, błotnikami do jazdy po drogach publicznych, systemem Product Link™, awaryjnym układem kierowniczym i pakietem wyciszającym. Less
Notatka (2) *W pełni zgodne z wymogami normy ISO (2007) 14397-1, określonymi w częściach od 1 do 6, gdzie wymagany jest 2-procentowy margines bezpieczeństwa między wynikami obliczeń i testów. *W pełni zgodne z wymogami normy ISO (2007) 14397-1, określonymi w częściach od 1 do 6, gdzie wymagany jest 2-procentowy margines bezpieczeństwa między wynikami obliczeń i testów. Less
Notatka (3) ** Zgodność z wymogami normy ISO (2007) 14397-1, sekcje od 1 do 5. ** Zgodność z wymogami normy ISO (2007) 14397-1, sekcje od 1 do 5. Less
Obciążenie destabilizujące – przy pełnym skręcie – ISO 14397-1* 24264.0 funty 11006.0 kg Less
Obciążenie destabilizujące – przy pełnym skręcie – pełne opony** 25875.0 funty 11737.0 kg Less
Siła odspajania 34638.0 funty-siła 154.0 kN Less

Łatwość obsługi


  • Przestronna kabina zawiera proste, intuicyjne elementy sterujące i zapewnia doskonałą widoczność. Wygodna kabina pozwala pracować wydajnie przez cały dzień.
  •
  • Sterowanie pilotowe osprzętem hydraulicznym eliminuje wysiłek fizyczny i zapewnia wysoki komfort pracy. Dostępne są dwie dźwignie jednoosiowe lub jeden joystick. Oba układy są wyposażone w przełączniki opuszczania. Regulowana kolumna kierownicy wyposażona jest w przełącznik F-N-R i dźwignię kierunkowskazów.
  •
  • Na tablicy rozdzielczej znajduje się sześć (6) wskaźników stylizowanych na analogowe, kilka kolorowych diod i ekran LCD. Ten intuicyjny system umożliwia monitorowanie poszczególnych układów maszyny.
  •
  • Standardowa kamera tylna, układ klimatyzacji ze sterowaniem ręcznym, wygodny fotel pneumatyczny z obiciem z tkaniny i szerokie drzwi wejściowe to dodatkowe funkcje, które pomagają zachować wysoką wydajność przez cały dzień.

Niezawodność/łatwość obsługi technicznej


  • Silnik Cat® C7.1 ACERT™ zapewnia większą gęstość mocy w połączeniu ze sprawdzonymi układami elektronicznym, paliwowym i powietrza.
  •
  • >Zastosowanie precyzyjnie zaprojektowanego układu podzespołów przekłada się na niezrównaną niezawodność i trwałość oraz bezkonkurencyjny czas pracy bez przestojów.
  •
  • Elementy wykorzystywane do budowy ładowarek kołowych Cat zostały zaprojektowane i wyprodukowane zgodnie z normami jakości Caterpillar obowiązującymi we wszystkich zakładach firmy. W modelu 950 GC wykorzystano liczne rozwiązania odpowiadające za wydajność i niezawodność naszych ładowarek kołowych.
  •
  • Ładowarka 950 GC charakteryzuje się łatwością obsługi technicznej dzięki pogrupowanym punktom serwisowym i wziernikom ułatwiającym codzienny serwis. Wygodny dostęp do przedziału silnikowego od lewej i prawej strony oraz od tyłu ułatwia serwisowanie maszyny, a tylna podnoszona krata upraszcza obsługę techniczną rdzeni chłodnicy.

Wydajność/sprawność


  • Silnik Cat C7.1 ACERT został zaprojektowany z myślą o jak najniższym zużyciu paliwa i wyższej gęstości mocy przy zachowaniu zgodności z wymogami norm emisji spalin Tier 4 Final/Stage IV. Silnika nie wyposażono w układ regeneracji Cat. Zastosowano w nim jedynie układ pasywny.
  •
  • Układ sterujący pracą silnika na biegu jałowym (EIMS) i automatyczny regulator czasu pracy na biegu jałowym (EIS) maksymalizują oszczędność paliwa przez redukcję obrotów silnika po określonym czasie pracy na biegu jałowym.
  •
  • Układ hydrauliczny wykrywający obciążenie generuje przepływ i ciśnienie w układzie osprzętu roboczego tylko pod obciążeniem i tylko w takiej ilości, która jest niezbędna do działania wybranych funkcji. Ten nowoczesny układ pozwala obniżyć zużycie paliwa.
  •
  • Połączenie sprawdzonego układu zawieszenia osprzętu typu „Z” i łyżki o zwiększonej wydajności przekłada się na doskonałe parametry penetracji podczas zagłębiania się w materiał i duże siły odspajania. W połączeniu z najlepszą w swojej klasie standardową wysokością zrzutu oznacza to niskie zużycie paliwa i wyjątkową wydajność produkcyjną.
  •
  • Elektronicznie sterowany wentylator z napędem hydraulicznym o zmiennej prędkości obrotowej pozwala na dostosowanie parametrów roboczych do wymogów w zakresie chłodzenia maszyny. Oznacza to niższą prędkość pracy wentylatora, mniejsze zużycie paliwa, niższy hałas i ograniczone zapychanie chłodnic.
  •
  • Zaprojektowana przez firmę Cat elektronicznie sterowana, automatyczna skrzynia biegów Powershift z wałem pośrednim została wyposażona w układ smarowania o rozdzielonym przepływie, który zapewnia jeszcze wyższą wydajność i trwałość oraz płynniejsze zmiany biegów.
  •
  • Opcjonalne sterowanie szybkozłączem Fusion™ ma funkcję regulowanego powrotu osprzętu, która umożliwia wydajną pracę łyżki i wideł.

950 GC Wyposażenie standardowe

UKŁAD NAPĘDOWY
  • Silnik – Cat C7.1 ACERT spełnia wymogi norm emisji spalin Tier 4 Final i Stage IV
  • Przekładnia hydrokinetyczna
  • Skrzynia biegów, automatyczna, Powershift (4F/3R), funkcja opuszczania, ochrona przed nadmiernymi obrotami
  • Hamulce, sterowanie w pełni hydraulicznie, zamknięte, mokre
  • Układ sterujący pracą silnika na biegu jałowym (EIMS)
  • Automatyczne wyłączanie silnika po określonym czasie pracy na biegu jałowym (EIS)
  • Wentylator chłodnicy, sterowany elektronicznie (temperaturowo), z napędem hydraulicznym
  • Filtr, główny/dodatkowy separator wody i paliwa
  • Chłodnica powietrza doładowującego (ATAAC), 9,5 żeberek na cal
  • Układ wspomagania rozruchu, świece żarowe
  • Przycisk odłącznika skrzyni biegów

HYDRAULIKA
  • Układ hydrauliczny osprzętu roboczego z funkcją wykrywania obciążenia, sterowany pilotowo
  • Dedykowana pompa układu kierowniczego z funkcją regulacji wydatku zależnie od obciążenia
  • Dedykowany hamulec i pompa zębata wentylatora

UKŁAD ELEKTRYCZNY
  • Alarm, główny/zapasowy odłącznik
  • Alternator (szczotkowy, 145 A)
  • Akumulatory bezobsługowe (2)
  • Wyłącznik zapłonu
  • Układ oświetlenia, halogenowy (6) – Cztery (4) światła robocze halogenowe; dwa (2) światła drogowe halogenowe
  • Układ rozruchu i ładowania (24 V)
  • Rozrusznik elektryczny (o dużej obciążalności)

STANOWISKO OPERATORA
  • Układ klimatyzacji (HVAC) z 10 otworami wentylacyjnymi i filtrem umieszczonym na zewnątrz kabiny
  • Blokada działania łyżki/osprzętu roboczego
  • Kabina, hermetyczna i wyposażona w pakiet wyciszający
  • Konstrukcja hydroformowana (ROPS/FOPS)
  • Gniazdo zasilania 12 V (10 A)
  • Wieszak na ubranie
  • Przygotowanie do montażu radia
  • Kamera tylna i wyświetlacz
  • Pilotowe elementy sterujące funkcjami podnoszenia i pochylania
  • Komputerowy system monitorowania
  • Wskaźniki - temperatury płynu chłodzącego silnik / poziom płynu; temperatura oleju hydraulicznego/przekładniowego; obrotomierz / poziom płynu DEF
  • Wskaźniki cyfrowe – wskaźnik biegu; prędkościomierz; jednostki licznika serwisowego; kody usterek
  • Wskaźniki ostrzegawcze – podgrzewacz powietrza w kolektorze dolotowym; usterka elektryczna; temperatura w kolektorze dolotowym silnika, ciśnienie oleju silnikowego, poziom paliwa, ciśnienie paliwa wysokie/niskie; poziom oleju hydraulicznego, hamulec postojowy; pierwotne ciśnienie oleju w układzie kierowniczym; ciśnienie oleju w zasadniczym układzie hamulcowym; kontrolka działania, usterka silnika; obejście filtra przekładni
  • Nagrzewnica i układ odszraniania
  • Klakson
  • Uchwyty na napoje i tacka na przedmioty osobiste na prawej konsoli
  • Schowek za fotelem
  • Lusterka wsteczne zewnętrzne
  • Fotel, zawieszenie Cat Comfort (obity tkaniną)
  • Pas bezpieczeństwa
  • Kolumna kierownicy, regulacja nachylenia
  • Wycieraczki/spryskiwacze (szyby przedniej i tylnej)
  • Okna przesuwane, po lewej i prawej stronie

OPONY, OBRĘCZE I KOŁA
  • Opony firm Triangle, Maxam i Bridgestone
  • Oferta w zależności od regionu. Szczegółowe informacje można uzyskać u dealera Cat

PŁYNY EKSPLOATACYJNE
  • Wstępnie zmieszana 50% ciecz chłodząca o wydłużonej trwałości, zapewniająca ochronę do -34°C (-29°F)

POZOSTAŁE ELEMENTY WYPOSAŻENIA STANDARDOWEGO
  • Podnoszenie i funkcja powrotu do pozycji kopania łyżki (elektromagnetyczna), regulacja mechaniczna
  • Złącza Cat z pierścieniami O-ring na uszczelnieniach czołowych
  • Drzwiczki dostępowe do punktów serwisowych (zamykane)
  • Błotnik przedni, stalowy
  • Krata wlotu powietrza odporna na zanieczyszczenia lotne
  • Przegub, belka zaczepowa ze sworzniem
  • Pokrywa, drzwi podnoszone
  • Przewody elastyczne Cat XT
  • Przeciwwaga
  • Układ zawieszenia osprzętu, zetownik, odlewana belka poprzeczna / dźwignia przechylania
  • S�O�S? zawory do pobierania próbek oleju
  • Wzierniki – ciecz chłodząca silnik, olej hydrauliczny; poziom oleju przekładniowego
  • Diagnostyczne zawory ciśnieniowe
  • Przygotowanie do montażu systemu Product Link

950 GC Wyposażenie dodatkowe

WYPOSAŻENIE DODATKOWE
  • Rozruch w niskich temperaturach (nagrzewnica płaszcza wodnego, elektryczny i eterowy układ wspomagania rozruchu)
  • Trzecia funkcja hydrauliczna, dodatkowy dedykowany poziom jednej osi

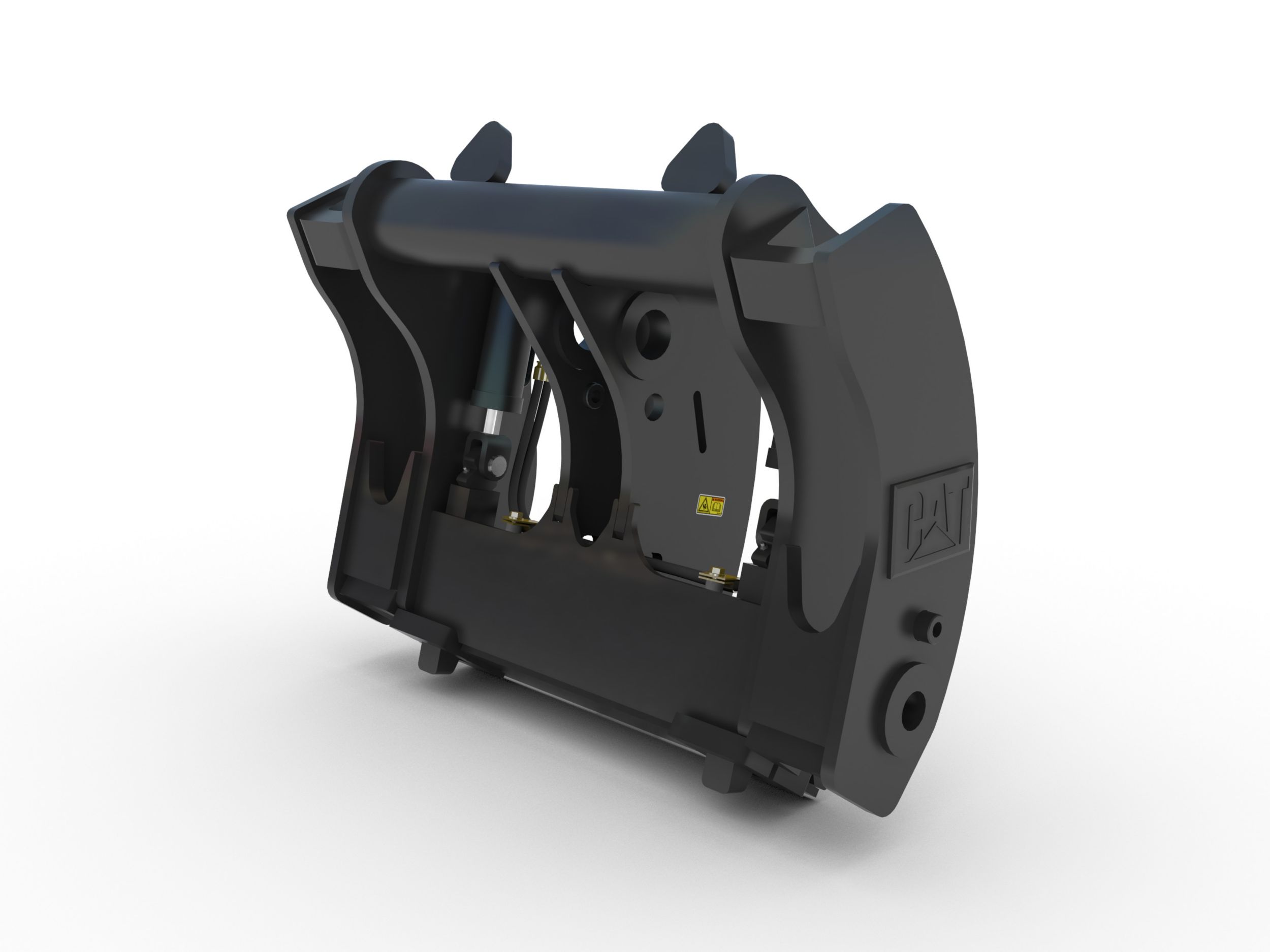

  • Sterowanie szybkozłączem
  • Mechanizmy różnicowe o ograniczonym poślizgu
  • Układ kontroli komfortu jazdy
  • Fotel z zawieszeniem pneumatycznym
  • Awaryjny układ kierowniczy (elektryczny)
  • Wentylator z funkcją zmiany kierunku obrotów (sterowany automatycznie/ręcznie)
  • Skrzynka narzędziowa
  • Osłona przeciwsłoneczna z tyłu
  • Przetwornica o dużej wydajności 12 V / 15 A
  • Światło ostrzegawcze
  • Dodatkowe światła robocze (4), halogenowe lub LED
  • Radio
  • Przedłużenia błotników/do jazdy po drogach
