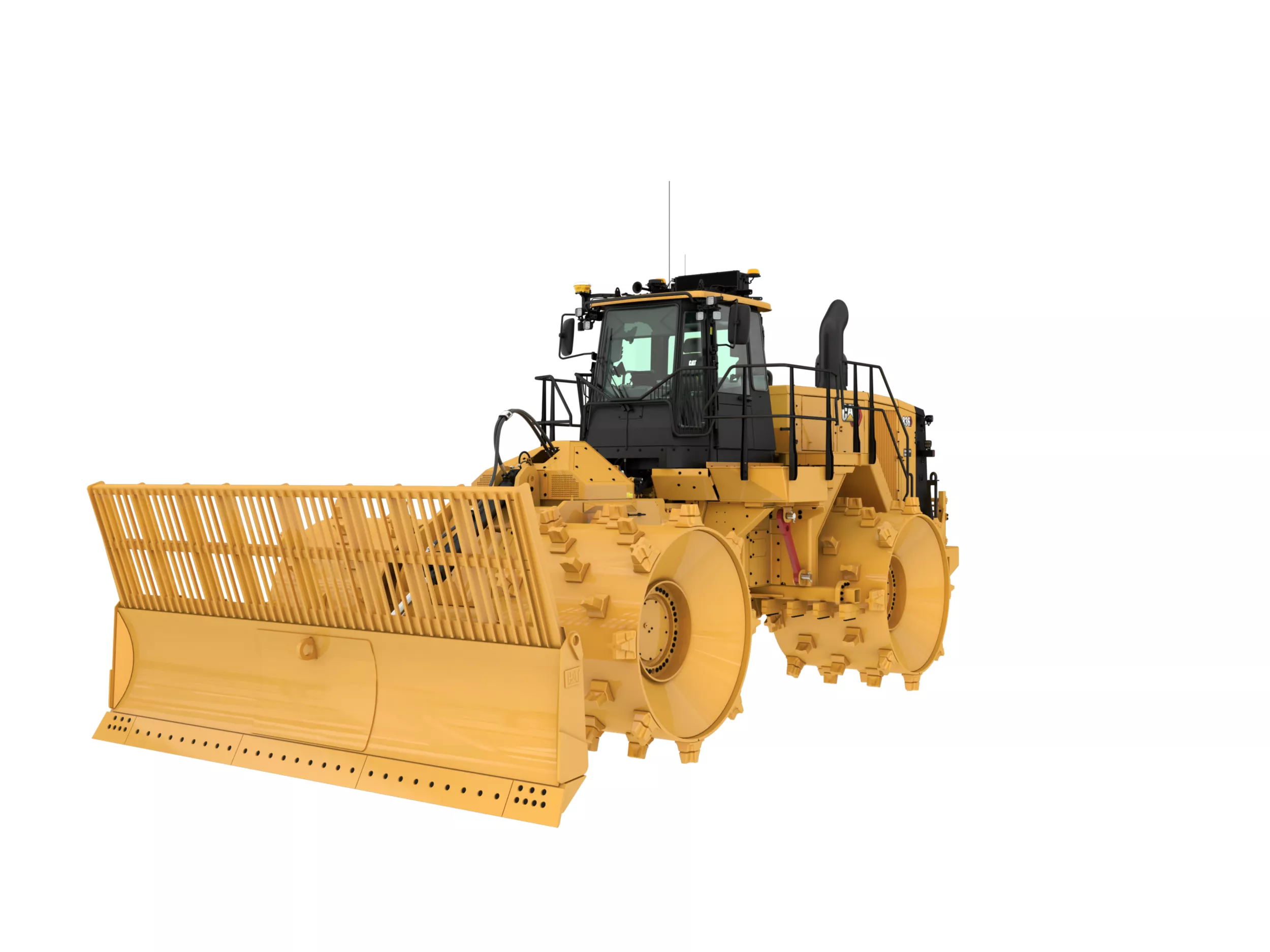

836 Avfallskompaktor | Cat

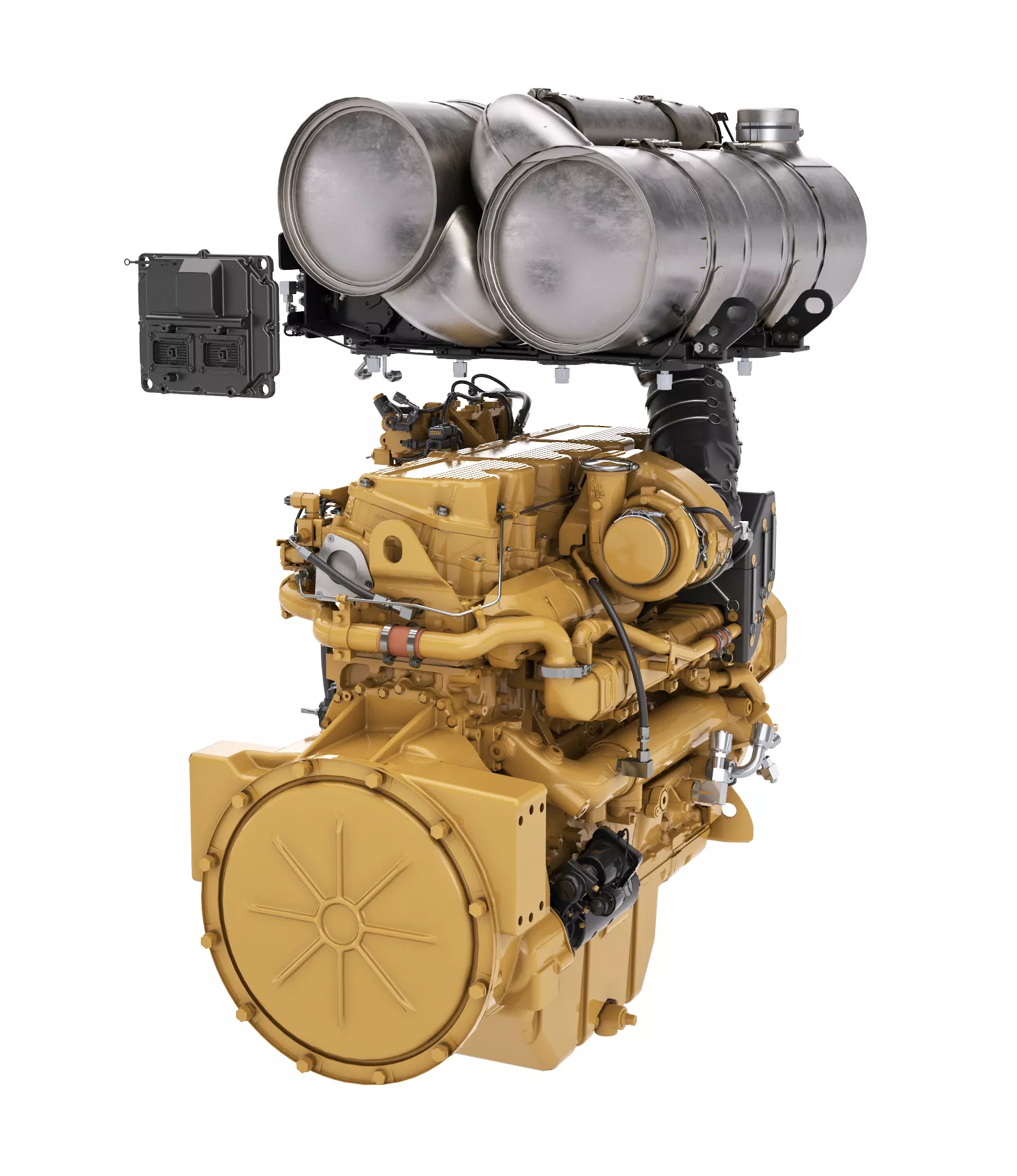

Motor

Bruttoeffekt – SAE J1995:2014	562 hp 419 K/W
Nettoeffekt – SAE J1349:2011	496 hp 370 K/W
Nettoeffekt – ISO 9249:2007	502 hp 374 K/W
Motormodell	Cat® C18 Cat® C18
Emissioner	Alternativ 1 – U.S. EPA Tier 4 Final, EU steg V, Korea steg V och Japan 2014 Alternativ 1 – U.S. EPA Tier 4 Final, EU steg V, Korea steg V och Japan 2014
Nominellt motorvarvtal	1900 varv/min 1900 varv/min
Motoreffekt - ISO 14396:2002	553 hp 412 K/W
Emissioner	Alternativ 2 – Brasilien MAR-1, motsvarande U.S. EPA Tier 3/EU steg IIIA Alternativ 2 – Brasilien MAR-1, motsvarande U.S. EPA Tier 3/EU steg IIIA
Nominellt motorvarvtal	1900 varv/min 1900 varv/min
Nettoeffekt – SAE J1349:2011	496 hp 370 K/W
Nettoeffekt – ISO 9249:2007	502 hp 374 K/W
Bruttoeffekt – SAE J1995:2014	562 hp 419 K/W
Motoreffekt - ISO 14396:2002	553 hp 412 K/W
Högsta vridmoment – 1 400 rpm	2275 lbf ft 3085 N·m
Vridmomentstegring	52% 52%
Cylinderdiameter	5.71 tum 145 mm
Slaglängd	7.2 tum 183 mm
Slagvolym	1104.5 tum³ 18.1 l
Högt tomgångsvarvtal	2120 rpm 2120 rpm
Lågt tomgångsvarvtal	750 rpm 750 rpm
Maximal höjd över havet – utan effektsänkning	7500 ft 2286 m
Obs!	Angiven nettoeffekt är den tillgängliga effekten på svänghjulet när motorn är försedd med fläkt, luftrenare, modul för rena emissioner och generator. Angiven nettoeffekt är den tillgängliga effekten på svänghjulet när motorn är försedd med fläkt, luftrenare, modul för rena emissioner och generator.

Driftspecifikationer

Arbetsvikt – Tier 4 Final/steg V	124063 lb 56275 kg
Arbetsvikt – Motsvarande Tier 3/steg IIIA	123321 lb 55939 kg
Maximal arbetsvikt (Tier 4 Final/steg V)	126364 lb 57318 kg
Maximal arbetsvikt (motsvarar Tier3/steg IIIA)	125622 lb 56982 kg

Transmission

Typ av transmission	Planettyp – Powershift – ECPC Planettyp – Powershift – ECPC
Direktdrivning – Framåt 1	4.3 km/h 7 km/h
Direktdrivning – Framåt 2	7.8 km/h 12.6 km/h
Direktdrivning – Bakåt 1	4.6 km/h 7.4 km/h
Direktdrivning – Bakåt 2	8.2 km/h 13.2 km/h

Hydrauliskt system – Lyft

Lyftsystem – Krets	Flödesdelande redskap, förarstyrd LS-ventil med elektrohydraulik Flödesdelande redskap, förarstyrd LS-ventil med elektrohydraulik
Lyftsystem – Pump	Kolvpump med variabel slagvolym Kolvpump med variabel slagvolym
Högsta flöde vid 2 000 rpm	79 gpm 300 l/min
Säkerhetsventilens inställning – Lyft	4206 psi 29000 kPa
Cylindrar, dubbelverkande: Lyft, cylinderdiameter och slaglängd	137,9 x 1 021 mm 137,9 x 1 021 mm
Pilotsystem	Kolvpump med variabel slagvolym Kolvpump med variabel slagvolym
Pilottryckbegränsningsventilens inställning	551 psi 3800 kPa

Hydrauliskt system – styrning

Styrsystem – krets	Flödesdelande redskap, förarstyrda, lastavkänning Flödesdelande redskap, förarstyrda, lastavkänning
Styrsystem – pump	Kolv – Variabel slagvolym Kolv – Variabel slagvolym
Högsta flöde vid 2 000 rpm	79 gpm 300 l/min
Tryckbegränsningsventilens inställning - styrning	3495 lb/in² 24100 kPa
Total styrningsvinkel	86° 86°
Styrning, cykeltid – hög tomgång	3.9 s 3.9 s
Styrning, cykeltid – låg tomgång	6.4 s 6.4 s

Volymuppgifter för service

Bränsletank	209 gal (US) 793 l
AdBlue, vätsketank	9 gal (US) 32.8 l
Kylsystem – Tier 4 Final/EU steg V	40 gal (US) 151.5 l
Kylsystem – motsvarande Tier 3/steg IIIA	37.2 gal (US) 141.1 l
Motorns vevhus	16 gal (US) 60 l
Transmission	21.9 gal (US) 83 l
Differential - slutväxlar - fram	49 gal (US) 186 l
Differential - slutväxlar - bak	50 gal (US) 190 l
Hydrauliskt system – redskap/styrning	46.2 gal (US) 175 l
Endast hydraultank	27.2 gal (US) 103 l
Obs!	Cat-dieselmotorer som följer U.S. EPA Tier 4 Final, EU steg V, Korea steg V och Japan 2014 ska använda ULSD (dieselbränsle med ultralåg svavelhalt på maximalt 15 ppm svavel eller mindre) och är kompatibla* med ULSD blandat med följande bränslen med lägre koldioxidintensitet, upp till: • 20 % FAME-biodiesel (fettsyrametylestrar)* • 100 % förnybar diesel, HVO-bränsle (hydrerad vegetabilisk olja) och GTL-bränsle (gas-to-liquid) • Cat-motorer som uppfyller emissionskraven enligt Brazil MAR-1, motsvarande U.S. EPA Tier 3 och EU steg IIIA är kompatibla med dieselbränslen blandade med följande bränslen med lägre koldioxidintensitet upp till: • 100 % FAME-biodiesel (fettsyrametylestrar)* • 100 % förnybar diesel, HVO-bränsle (hydrerad vegetabilisk olja) och GTL-bränsle (gas-to-liquid). Information om hur dessa bränslen används på bästa sätt finns i instruktionerna. Kontakta din Cat-återförsäljare eller se ”Caterpillars vätskerekommendationer” (SEBU6250) för mer information. * Även om Caterpillar-motorer är kompatibla med dessa alternativa bränslen är användningen av dem inte tillåtet i alla regioner. Växthusgasemissioner vid avgasröret från bränslen med lägre koldioxidintensitet är i princip desamma som från traditionella bränslen. * Motorer utan någon enhet för efterbehandling kan använda högre blandningar med upp till 100 % biodiesel (kontakta en Cat-återförsäljare om du vill använda högre blandningar än 20 % biodiesel). Cat-dieselmotorer som följer U.S. EPA Tier 4 Final, EU steg V, Korea steg V och Japan 2014 ska använda ULSD (dieselbränsle med ultralåg svavelhalt på maximalt 15 ppm svavel eller mindre) och är kompatibla* med ULSD blandat med följande bränslen med lägre koldioxidintensitet, upp till: • 20 % FAME-biodiesel (fettsyrametylestrar)* • 100 % förnybar diesel, HVO-bränsle (hydrerad vegetabilisk olja) och GTL-bränsle (gas-to-liquid) • Cat-motorer som uppfyller emissionskraven enligt Brazil MAR-1, motsvarande U.S. EPA Tier 3 och EU steg IIIA är kompatibla med dieselbränslen blandade med följande bränslen med lägre koldioxidintensitet upp till: • 100 % FAME-biodiesel (fettsyrametylestrar)* • 100 % förnybar diesel, HVO-bränsle (hydrerad vegetabilisk olja) och GTL-bränsle (gas-to-liquid). Information om hur dessa bränslen används på bästa sätt finns i instruktionerna. Kontakta din Cat-återförsäljare eller se ”Caterpillars vätskerekommendationer” (SEBU6250) för mer information. * Även om Caterpillar-motorer är kompatibla med dessa alternativa bränslen är användningen av dem inte tillåtet i alla regioner. Växthusgasemissioner vid avgasröret från bränslen med lägre koldioxidintensitet är i princip desamma som från traditionella bränslen. * Motorer utan någon enhet för efterbehandling kan använda högre blandningar med upp till 100 % biodiesel (kontakta en Cat-återförsäljare om du vill använda högre blandningar än 20 % biodiesel).

Luftkonditioneringssystem

Luftkonditionering

Luftkonditioneringssystemet i den här maskinen innehåller kylmedlet R134a eller R1234yf med fluorerade växthusgaser. Se märkningen eller handboken för att identifiera gasen. • Om R134a (global uppvärmningspotential = 1 430) används innehåller systemet 1,4 kg (3,1 lb) kylmedel, vilket motsvarar 2,002 ton (2,206 short tons) koldioxid. Luftkonditioneringssystemet i den här maskinen innehåller kylmedlet R134a eller R1234yf med fluorerade växthusgaser. Se märkningen eller handboken för att identifiera gasen. • Om R134a (global uppvärmningspotential = 1 430) används innehåller systemet 1,4 kg (3,1 lb) kylmedel, vilket motsvarar 2,002 ton (2,206 short tons) koldioxid.

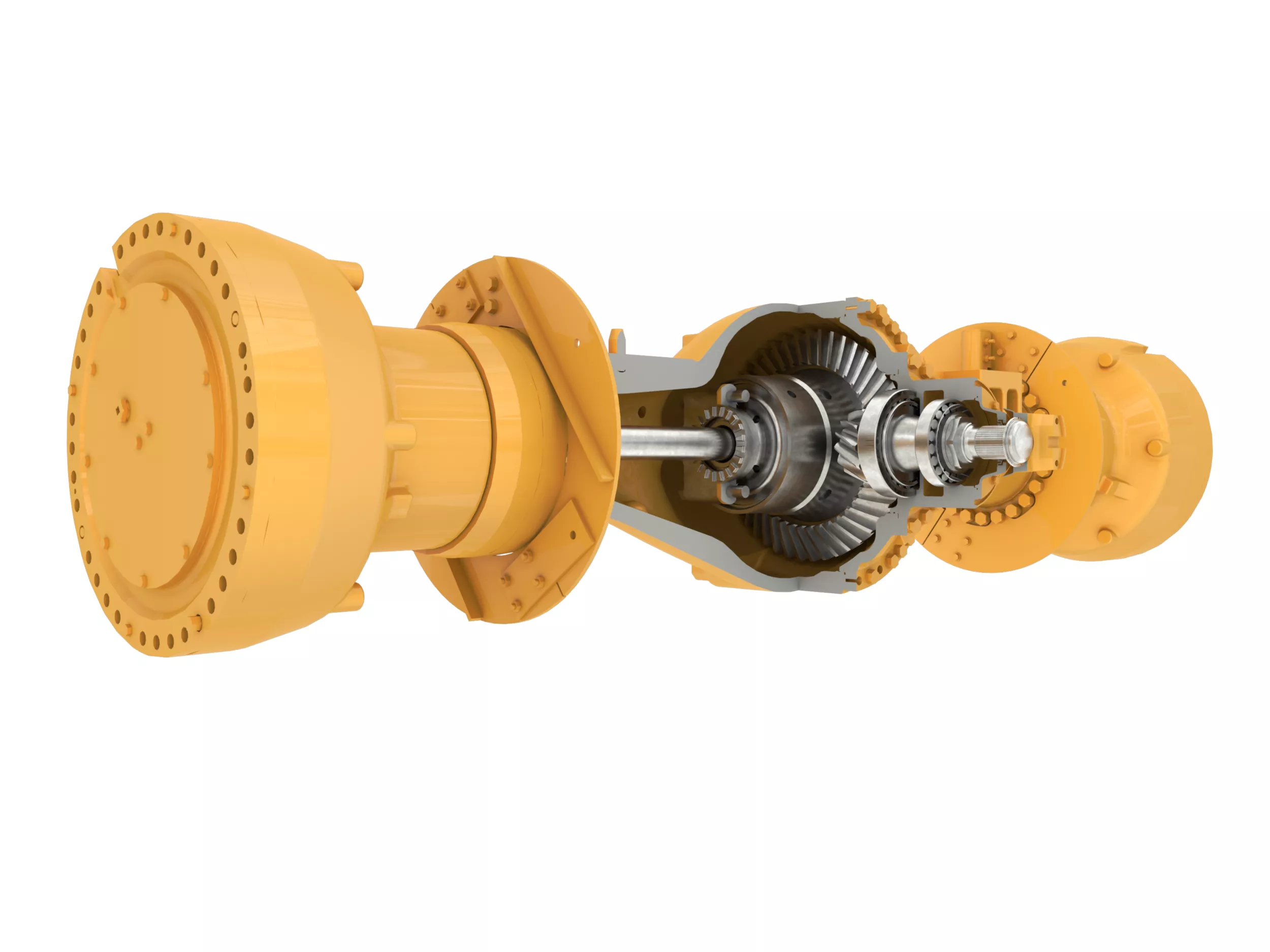

Axlar

Fram	Planettyp – Fast Planettyp – Fast
Bak	Planettyp – Pendlande Planettyp – Pendlande
Pendlingsvinkel	±6° ±6°

Bromssystem

Färdbromsar	Våt flerskivsbroms (inbyggd), två hjul Våt flerskivsbroms (inbyggd), två hjul
Parkeringsbroms	Fjäderansatt, hydraulisk frigöring Fjäderansatt, hydraulisk frigöring

Ljudprestanda – Tier 4 Final/steg V

Ljudtrycksnivå vid förarplats (ISO 6396:2008)	72 dB(A) 72 dB(A)
Maskinens ljudeffektnivå (ISO 6395:2008)	112 dB(A) 112 dB(A)
Ljudtrycksnivå vid förarplats (ISO 6396:2008)*	72 dB(A) 72 dB(A)
Maskinens ljudeffektnivå (ISO 6395:2008)*	109 dB(A) 109 dB(A)
Obs! (1)	* Utrustad med ljuddämpning * Utrustad med ljuddämpning
Obs! (2)	Maskinens ljudeffektnivå mättes enligt ISO 6395:2008. Mätningen utfördes vid 70% av motorkylfläktens maximala varvtal. Maskinens ljudeffektnivå mättes enligt ISO 6395:2008. Mätningen utfördes vid 70% av motorkylfläktens maximala varvtal.
Obs! (3)	Operatörens ljudtrycksnivå mättes enligt ISO 6396:2008. Mätningen utfördes vid 70% av motorkylfläktens maximala varvtal. Operatörens ljudtrycksnivå mättes enligt ISO 6396:2008. Mätningen utfördes vid 70% av motorkylfläktens maximala varvtal.
Obs! (4)	Hörselskydd kan behövas om maskinen används med en hytt som inte är rätt underhållen, eller om dörrar eller fönster är öppna under längre tidsperioder, eller i en bullrig omgivning. Hörselskydd kan behövas om maskinen används med en hytt som inte är rätt underhållen, eller om dörrar eller fönster är öppna under längre tidsperioder, eller i en bullrig omgivning.

Ljudprestanda – Tier 3/steg IIIA

Ljudtrycksnivå vid förarplats (ISO 6396:2008)	72 dB(A) 72 dB(A)
Maskinens ljudeffektnivå (ISO 6395:2008)	112 dB(A) 112 dB(A)
Ljudtrycksnivå vid förarplats (ISO 6396:2008)*	72 dB(A) 72 dB(A)
Maskinens ljudeffektnivå (ISO 6395:2008)*	110 dB(A) 110 dB(A)
Obs! (1)	* Utrustad med ljuddämpning * Utrustad med ljuddämpning
Obs! (2)	Maskinens ljudeffektnivå mättes enligt ISO 6395:2008. Mätningen utfördes vid 70% av motorkylfläktens maximala varvtal. Maskinens ljudeffektnivå mättes enligt ISO 6395:2008. Mätningen utfördes vid 70% av motorkylfläktens maximala varvtal.
Obs! (3)	Operatörens ljudtrycksnivå mättes enligt ISO 6396:2008. Mätningen utfördes vid 70% av motorkylfläktens maximala varvtal. Operatörens ljudtrycksnivå mättes enligt ISO 6396:2008. Mätningen utfördes vid 70% av motorkylfläktens maximala varvtal.
Obs! (4)	Hörselskydd kan behövas om maskinen används med en hytt som inte är rätt underhållen, eller om dörrar eller fönster är öppna under längre tidsperioder, eller i en bullrig omgivning. Hörselskydd kan behövas om maskinen används med en hytt som inte är rätt underhållen, eller om dörrar eller fönster är öppna under längre tidsperioder, eller i en bullrig omgivning.
Obs! (3)	Maskinens ljudeffektnivå uppmättes enligt de testprocedurer och förhållanden som anges i ISO 6395:2008. Mätningarna utfördes vid 70 % av motorkylfläktens maximala hastighet. Maskinens ljudeffektnivå uppmättes enligt de testprocedurer och förhållanden som anges i ISO 6395:2008. Mätningarna utfördes vid 70 % av motorkylfläktens maximala hastighet.
Obs! (2)	Hörselskydd kan behövas om maskinen används med en hytt som inte är rätt underhållen, eller om dörrar eller fönster är öppna under längre tidsperioder, eller i en bullrig omgivning. Hörselskydd kan behövas om maskinen används med en hytt som inte är rätt underhållen, eller om dörrar eller fönster är öppna under längre tidsperioder, eller i en bullrig omgivning.

Mått (ungefärliga)

Höjd till toppen av varningsljuset	15.2 ft 4634 mm
Höjd till överdelen av luftkonditioneringens kondensor	15.2 ft 4626 mm
Höjd – hyttak	14.1 ft 4285 mm
Höjd – avgasrörets överkant	15.1 ft 4606 mm
Höjd - huvens överkant	11.3 ft 3430 mm
Markfrigång till ramled	2.1 ft 639 mm
Markfrigång till transmissionsskyddet	2.1 ft 634 mm
Markfrigång till stötfångaren	3.2 ft 965 mm
Bakaxelns mittlinje till det bakre skyddet	11.3 ft 3454 mm
Ramled till ramaxelcentrum	7.5 ft 2275 mm
Hjulbas	14.9 ft 4550 mm
Bredd över de främre avvisarstängerna	12.9 ft 3930 mm
Bredd över de bakre avvisarstängerna	12.9 ft 3933 mm
Bredd över plattformen	10.5 ft 3196 mm
Bredd över valsarna	14 ft 4280 mm
Total maskinlängd med semi-U-blad	35.8 ft 10914 mm

Rakt blad

Kapacitet	25.9 yd³ 19.8 m³
Total bredd	17 ft 5193 mm
Höjd	7.4 ft 2260 mm
Höjd på skärstål	3.7 ft 1125 mm
Grävdjup	1.2 ft 364 mm
Markfrigång	5.7 ft 1730 mm
Vändradie – Bladets yttre hörn	28.7 ft 8737 mm
Vändradie – insidan av hjulen	11.9 ft 3635 mm
Vikt	6894 lb 3127 kg
Total arbetsvikt	123000 lb 55931 kg

Semi-U-blad

Kapacitet	29.3 yd³ 22.4 m³
Total bredd	17.4 ft 5313 mm
Höjd	7.5 ft 2294 mm
Höjd på skärstål	4.1 ft 1255 mm
Grävdjup	1.2 ft 362 mm
Markfrigång	5.7 ft 1735 mm
Vändradie – Bladets yttre hörn	28.9 ft 8823 mm
Vändradie – Insidan av hjulen	11.9 ft 3635 mm
Vikt	7963 lb 3612 kg
Total arbetsvikt	124063 lb 56413 kg

U-blad

Kapacitet	33.6 yd³ 25.7 m³
Total bredd	17.4 ft 5290 mm
Höjd	7.2 ft 2204 mm
Höjd på skärstål	4.1 ft 1255 mm
Grävdjup	3.1 ft 934 mm
Markfrigång	3.9 ft 1198 mm
Vändradie – Bladets yttre hörn	28.8 ft 8795 mm
Vändradie – Insidan av hjulen	11.9 ft 3635 mm
Vikt	7696 lb 3491 kg
Total arbetsvikt	123785 lb 56287 kg

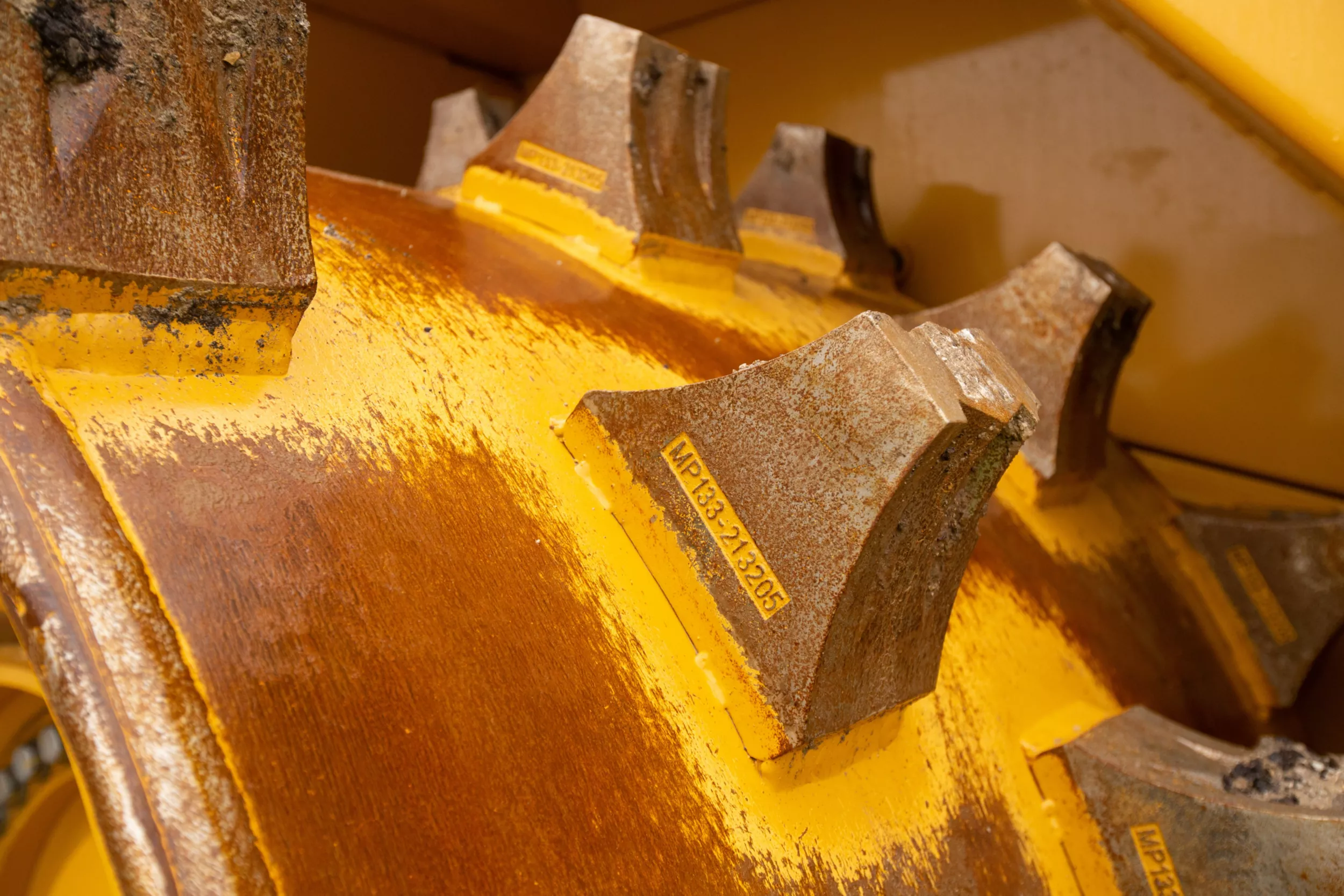

Hjul

Kombinationständer (viktgrupp)	28250 lb 12814 kg
Pluständer – vikt (grupp)	29784 lb 13510 kg
Paddeltänder – vikt (grupp)	272227 lb 12350 kg
Vikt med diamantspetsar (grupp)	32659 lb 14814 kg
Yttre diameter	83.8 tum 2128 mm
Ytterdiameter – Diamant	84.3 tum 2140 mm
Trummans diameter	69.7 tum 1770 mm
Valsbredd	55.1 tum 1400 mm
Fötter per rad	8 8
Fötter per hjul	40 40
Utbytbara	Fastsvetsade Fastsvetsade
Bredd över valsarna	4280 mm 168.5 tum
Tändernas höjd	179 mm 7 tum
Tipphöjd – Diamant	7.25 tum 184 mm

Ljudprestanda – Tier 4 Final/EU steg V

Obs! (1)	Ljudtrycksnivån vid föraren uppmättes enligt de testprocedurer och förhållanden som anges i ISO 6396:2008. Mätningarna utfördes vid 70 % av motorkylfläktens maximala hastighet. Ljudtrycksnivån vid föraren uppmättes enligt de testprocedurer och förhållanden som anges i ISO 6396:2008. Mätningarna utfördes vid 70 % av motorkylfläktens maximala hastighet.
Obs! (3)	Maskinens ljudeffektnivå uppmättes enligt de testprocedurer och förhållanden som anges i ISO 6395:2008. Mätningarna utfördes vid 70 % av motorkylfläktens maximala hastighet. Maskinens ljudeffektnivå uppmättes enligt de testprocedurer och förhållanden som anges i ISO 6395:2008. Mätningarna utfördes vid 70 % av motorkylfläktens maximala hastighet.
Obs! (2)	Hörselskydd kan behövas om maskinen används med en hytt som inte är rätt underhållen, eller om dörrar eller fönster är öppna under längre tidsperioder, eller i en bullrig omgivning. Hörselskydd kan behövas om maskinen används med en hytt som inte är rätt underhållen, eller om dörrar eller fönster är öppna under längre tidsperioder, eller i en bullrig omgivning.
