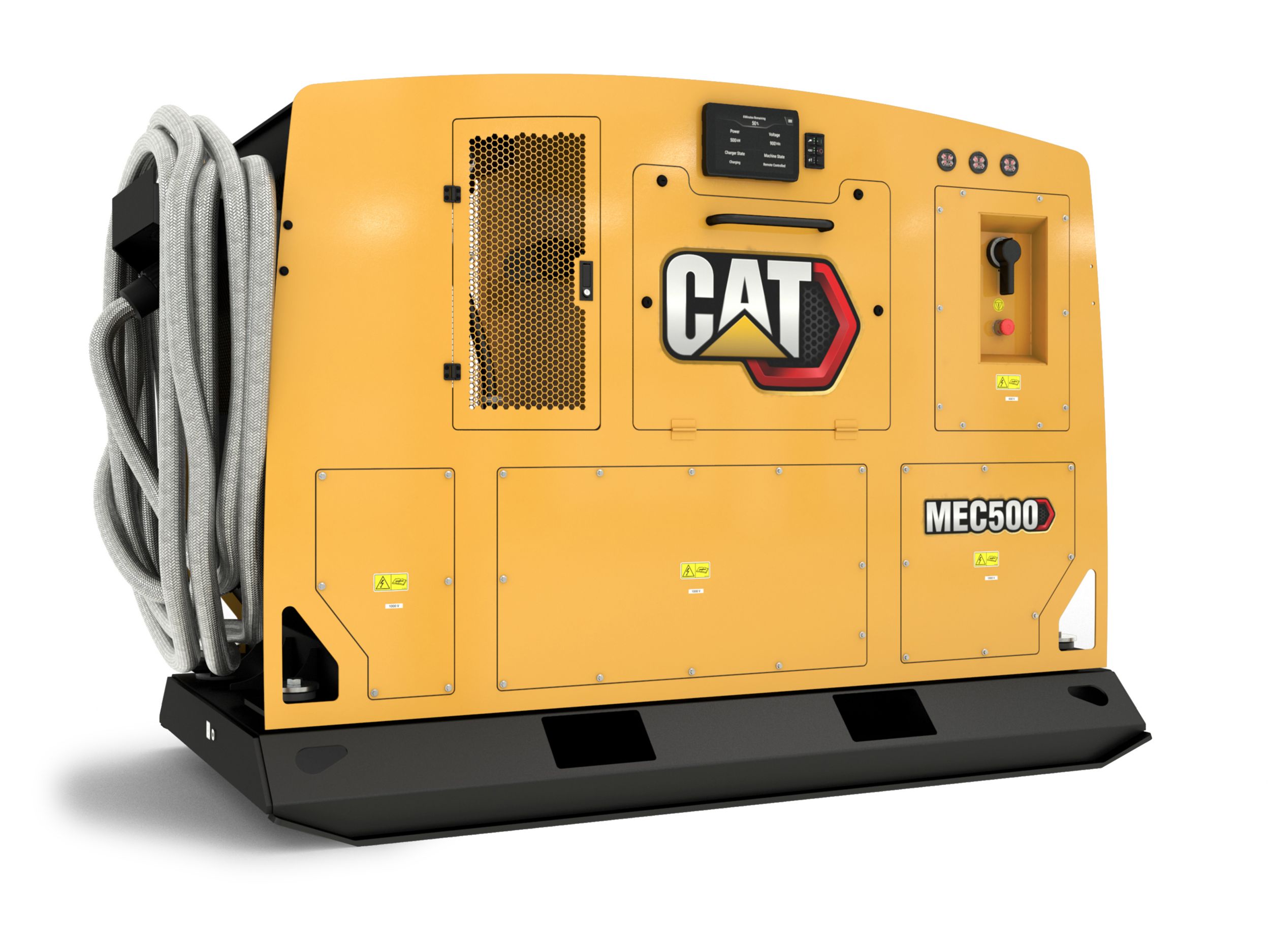

MEC500 行動設備充電器

要求報價尋找代理商

額定功率 (交流電輸入): 500 kW; 500 kW

電壓範圍 (交流電輸入): 400-660 VAC; 400-660 VAC

頻率範圍: 50 或 60 Hz; 50 或 60 Hz

MEC500
變更機型

總覽

快速充電。安全充電。可在作業現場充電。

Cat® MEC500 行動設備充電器是礦業首款可獨立操作的快速充電系統，任何地點皆能充電，快捷又安全。

優勢

天性強悍

符合 IP66 額定標準，關鍵組件皆有保護措施，防水防塵。充電器亦符合 ISO 2867 標準，具備可抵擋小型落石的防護措施。
關鍵組件皆裝有隔離防護措施，不會受外界振動或地震傷害。

快速充電

MEC 500 具有大功率並可提供隨機充電 (Opportunity Charging)，由兩個裝置單元相接並聯以達成超快速電池充電，能在 20 分鐘內完成 LHD 充電。

機動

充電器附耐用的底座托架以及堆高機貨叉孔，可利用拖車或堆高機將充電器迅速搬運至設備工作地點。

功能一覽

超快速電池充電

300-1,000 伏特輸出電纜。
0-700 安培電流輸出電纜。
功率達 500 kW。
可反饋利用的再生電力。
能提升電壓因應輸入電壓變化。
針對不同電池類型/技術的可調式輸出電流。
或可與更多裝置單元並聯以提高功率容量。
用於四象限輸入功率控制的三相交流電：直流電主動前端整流器。
三相交錯式直流電：直流電變壓器輸出，可嚴格控制電壓，並將漣波電流降至最低。

堅固可靠的設計

可利用底座托架拖行、或以鏟斗或貨叉舉升搬運充電器。具有軍用級吊環，可用來將裝置單元垂降到礦井中。
可抵抗強烈振動、地震及瞬間衝擊負載 – 裝置單元與底座托架之間裝有隔離防護措施，電控模組 (ECM，Electronic Control Module) 也依 ISO 規定安裝。
MEC500 在 IEC 標準 60529 下符合 IP66 額定等級，針對關鍵組件皆採取防水防塵保護措施，電力輸入與輸出的連接部位也有防護罩保護。
內建：密封式空調、除濕、一部整合式 Cat 散熱器和兩支專用冷卻風扇。
設計符合 ISO 2867 標準，可抵擋小型落石撞擊。
Cat 專利充電用電纜 (長度 10 或 15m/33 或 49')，具金屬護套，提供更高等級的機械及電氣防護。
可作業範圍為海拔 3600 m (11,800') 至海平面以下 4500 m (14,700')。

使用操作簡單安全

在供電輸出之前，充電器會針對電纜執行短路和絕緣阻抗檢查。
充電對象為 Cat R1700 LHD 時，可利用 R1700 機器操作鍵盤控制所有充電功能。可設定自動開啟，當充電器連接到機器時就自動開始充電。
充電對象為其他設備時，可利用 6 功能鍵的簡易型鍵盤開啟或關閉充電器。
如果未按下停止鍵即拔掉連接器，充電器將啟動緊急關機程序。
MEC500 的整合型顯示器可簡化診斷和故障排除工作。R1700 充電插座會持續感測溫度、電壓和電流，隨時偵測有無故障。故障發生時，會透過顯示器和聲音警報通知駕駛員。
電池供電車輛管理系統對 MEC500 提出明確需求指示。例如機器電池需充電 600 安培，MEC500 即傳輸 600 安培。機器駕駛員可方便地從駕駛室內或透過 MEC500 的顯示器監控充電過程。
充電器具備內建的線路絕緣監控器，可監控交流電輸入和直流電輸出。多台充電器並聯使用時，線路絕緣監控器會自動與每一台充電器協調，提供持續性的全方位接地故障防護。
需在充電器旁裝設隔離變壓器。

300-1,000 伏特輸出電纜。
0-700 安培電流輸出電纜。
功率達 500 kW。
可反饋利用的再生電力。
能提升電壓因應輸入電壓變化。
針對不同電池類型/技術的可調式輸出電流。
或可與更多裝置單元並聯以提高功率容量。
用於四象限輸入功率控制的三相交流電：直流電主動前端整流器。
三相交錯式直流電：直流電變壓器輸出，可嚴格控制電壓，並將漣波電流降至最低。

可利用底座托架拖行、或以鏟斗或貨叉舉升搬運充電器。具有軍用級吊環，可用來將裝置單元垂降到礦井中。
可抵抗強烈振動、地震及瞬間衝擊負載 – 裝置單元與底座托架之間裝有隔離防護措施，電控模組 (ECM，Electronic Control Module) 也依 ISO 規定安裝。
MEC500 在 IEC 標準 60529 下符合 IP66 額定等級，針對關鍵組件皆採取防水防塵保護措施，電力輸入與輸出的連接部位也有防護罩保護。
內建：密封式空調、除濕、一部整合式 Cat 散熱器和兩支專用冷卻風扇。
設計符合 ISO 2867 標準，可抵擋小型落石撞擊。
Cat 專利充電用電纜 (長度 10 或 15m/33 或 49')，具金屬護套，提供更高等級的機械及電氣防護。
可作業範圍為海拔 3600 m (11,800') 至海平面以下 4500 m (14,700')。

在供電輸出之前，充電器會針對電纜執行短路和絕緣阻抗檢查。
充電對象為 Cat R1700 LHD 時，可利用 R1700 機器操作鍵盤控制所有充電功能。可設定自動開啟，當充電器連接到機器時就自動開始充電。
充電對象為其他設備時，可利用 6 功能鍵的簡易型鍵盤開啟或關閉充電器。
如果未按下停止鍵即拔掉連接器，充電器將啟動緊急關機程序。
MEC500 的整合型顯示器可簡化診斷和故障排除工作。R1700 充電插座會持續感測溫度、電壓和電流，隨時偵測有無故障。故障發生時，會透過顯示器和聲音警報通知駕駛員。
電池供電車輛管理系統對 MEC500 提出明確需求指示。例如機器電池需充電 600 安培，MEC500 即傳輸 600 安培。機器駕駛員可方便地從駕駛室內或透過 MEC500 的顯示器監控充電過程。
充電器具備內建的線路絕緣監控器，可監控交流電輸入和直流電輸出。多台充電器並聯使用時，線路絕緣監控器會自動與每一台充電器協調，提供持續性的全方位接地故障防護。
需在充電器旁裝設隔離變壓器。

產品規格 MEC500

電氣規格

額定功率 (交流電輸入)	500 kW 500 kW
電壓範圍 (交流電輸入)	400-660 VAC 400-660 VAC
頻率範圍	50 或 60 Hz 50 或 60 Hz
輸入電源 (交流電輸入)	三相不接地 (IT) 三相不接地 (IT)
電壓輸出	300-1,000 VDC 300-1,000 VDC
額定電流 (直流電輸出)	700 安培 700 安培
電纜輸出 - Cat 專有連接器	700 安培 700 安培
電纜輸出 - CCS 連接器 (選配)	200 安培 (液冷式散熱選配開發中，最高可達 500 安培) 200 安培 (液冷式散熱選配開發中，最高可達 500 安培)

溫度規格

作業環境溫度範圍	-25° 至 +50° C (13° 至 122° F) -25° 至 +50° C (13° 至 122° F)
儲存	-40° 至 +80° C (-40° 至 +176° F) -40° 至 +80° C (-40° 至 +176° F)

充電標準

控制介面	CAN CAN
控制類型	IEC 61851-23/24 (含 CAN) IEC 61851-23/24 (含 CAN)
合規及安全	CSA M421；UL2202 (開發中) CSA M421；UL2202 (開發中)

重量

MEC500	3650 lb 1656 kg
含底座托架選配的 MEC500	4490 lb 2037 kg
