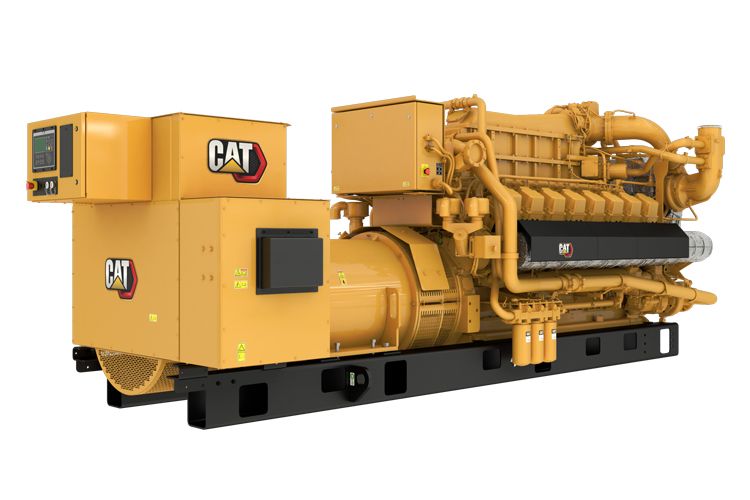

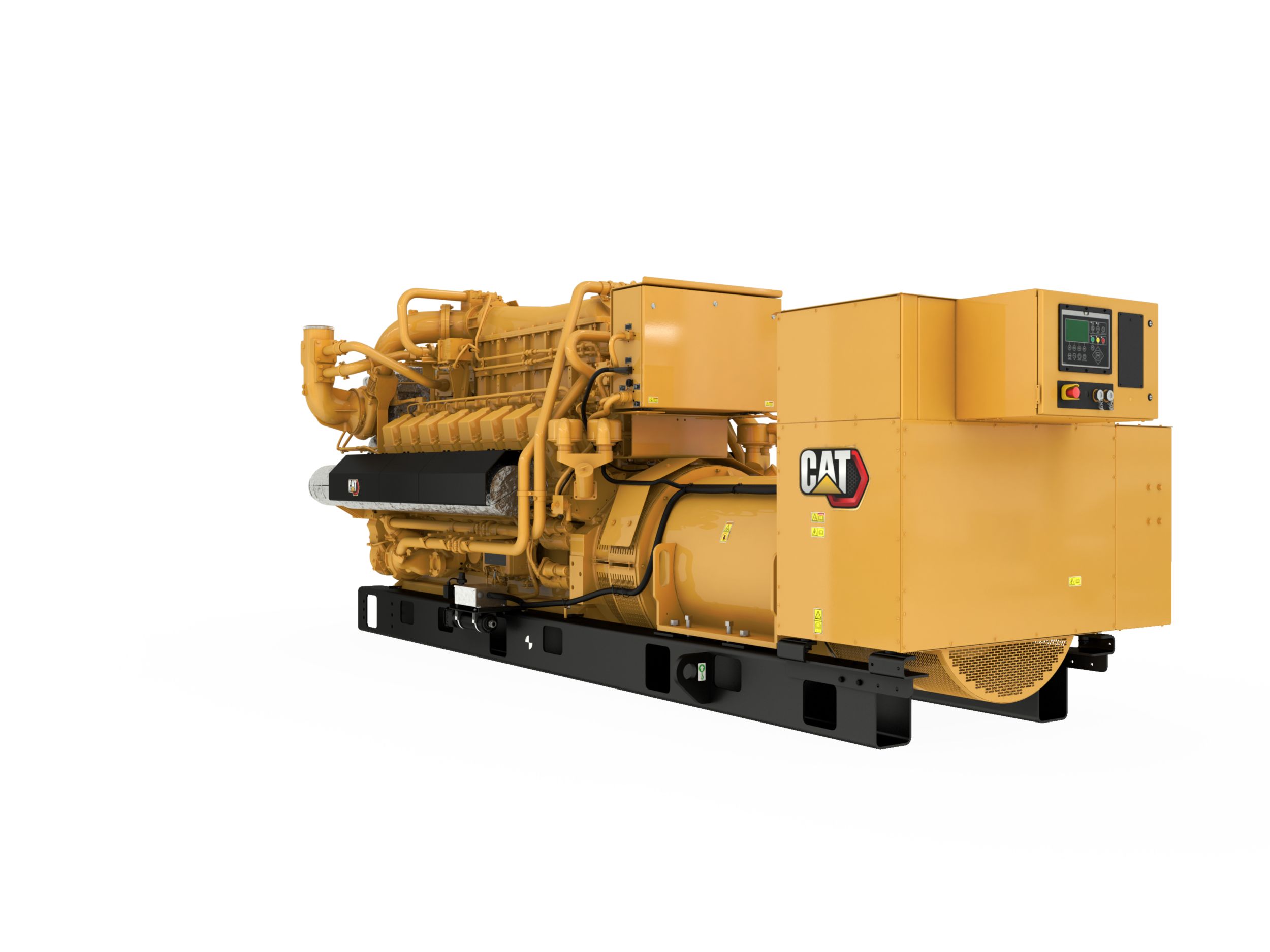

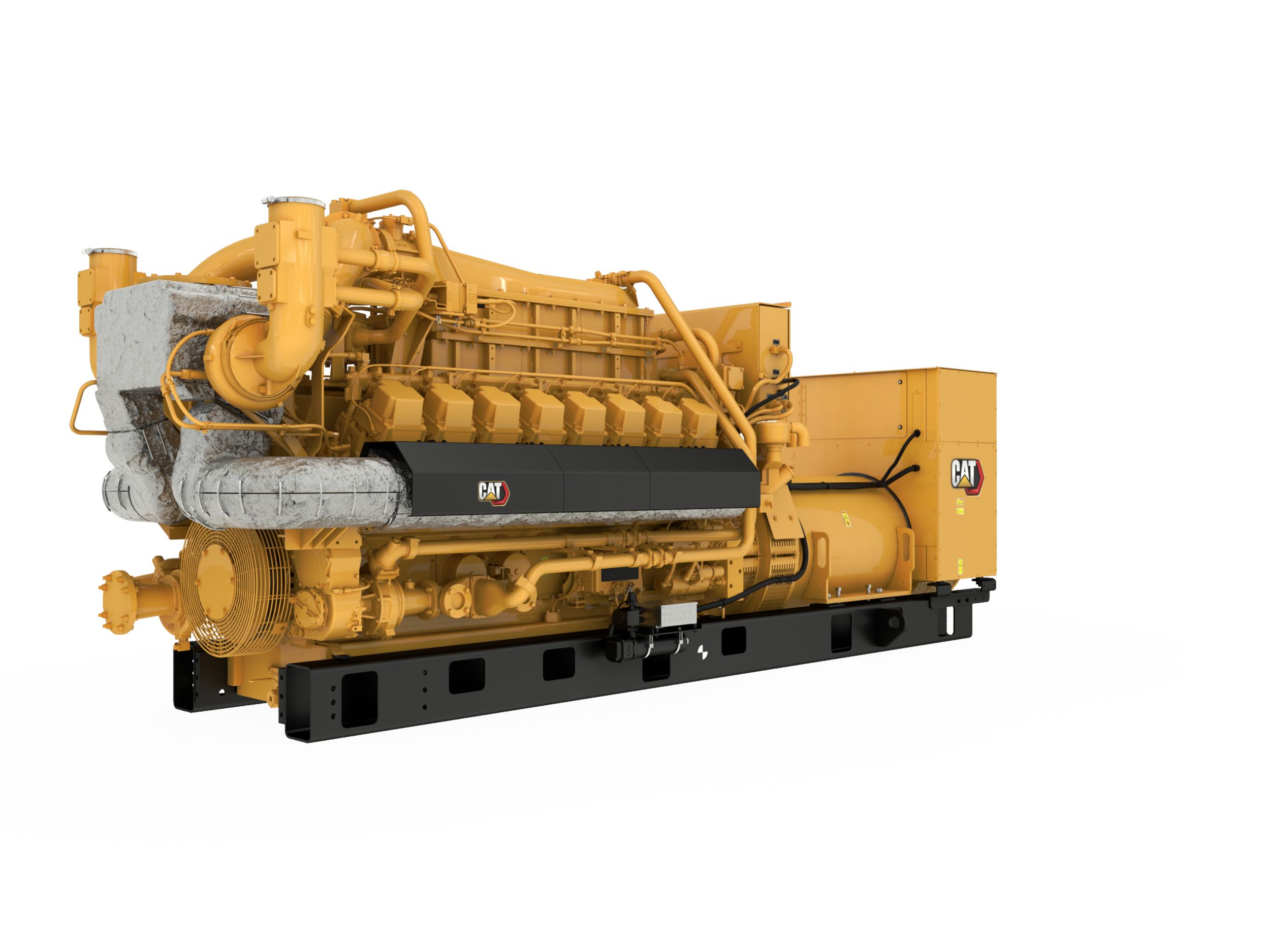

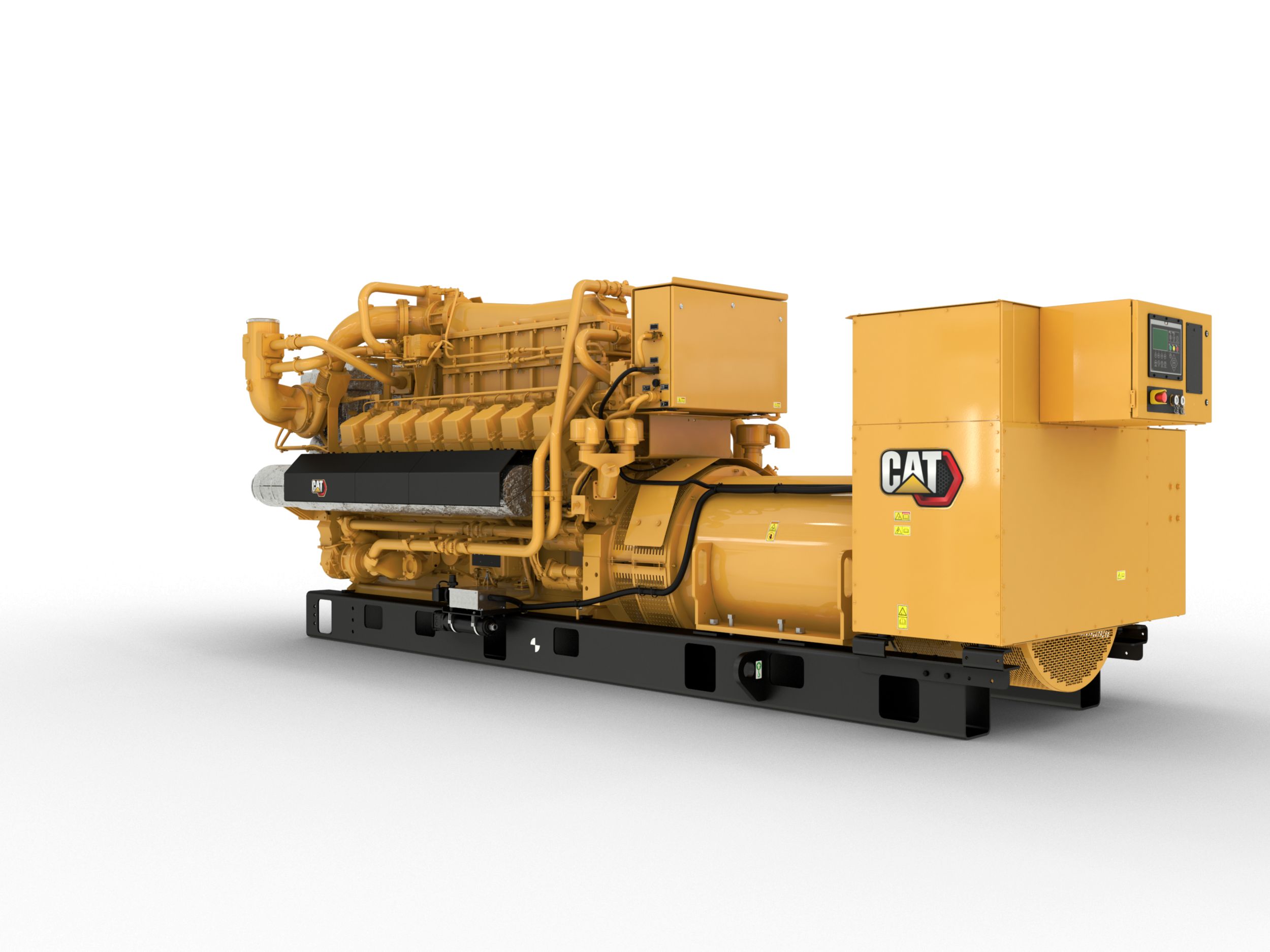

天然氣發電機組 G3516C 1173 -1675 kW 天然氣發電機

功能一覽

CAT G3516C 天然氣引擎
SR4B 發電機
EMCP 4.3 控制面板
CAT 電子控制系統
廢氣排放
經實證的系統
完整的附件系列
全球產品支援

產品規格 G3516C

發電機組規格

引擎規格

發電機組尺寸

G3516C 標準設備

進氣口

  • 雙濾芯的一段式空氣濾清器,具備機櫃與維修指示器

控制面板

  • EMCP 4.3

冷卻

  • 水套水及 SCAC 驅動泵和旁通管線
  • 第 2 階段 SCAC-Cat 凸緣
  • 引擎驅動水泵,適用於水套水及後冷器
  • 水套水與 SCAC 恆溫器
  • JW 進氣口和排氣口專用 ANSI/DN 客戶凸緣連接
  • 位於 SCAC 電路的 Cat 凸緣

排氣

  • 整合式感測模組 (ISM)
  • 渦輪增壓器上的 Cat 凸緣面出口
  • 透過 CCM 提供排氣口及排氣管溫度至客戶提供的螢幕
  • 乾式排氣歧管,絕緣且隔熱

燃油系統

  • 24V ETR 閉氣閥
  • 安裝於引擎的燃料計量閥
  • 節流板、24V DC 致動器,由 ECM 控制
  • 燃油系統大小適用於 31.5 至 47.2 MJ/NM3 的乾燥管線天然氣,壓力為 10.2 至 34.5KPa 通往引擎燃油控制閥
  • 燃油濾清器
  • 電子燃料計量閥

點火系統

  • 個別汽缸爆震感測正時 (DST)
  • 電子點火系統 (由 ECM 控制)

發電機

  • 防冷凝空間加熱器
  • 匯流條連接
  • H 級絕緣和 F 級溫度上升
  • 無功衰減
  • 永久磁鐵勵磁
  • 3 相無刷式,凸極
  • Caterpillar 數位電壓調節器 (CDVR) 搭配 3 相感測及 KVAR/PF 控制
  • SR4B
  • 繞組溫度偵測器

通用配備

  • 右側維修
  • 操作及保養手冊
  • 曲軸振動阻尼器和護板
  • 零件手冊

起動/充電

  • 24V 起動馬達

G3516C 選配設備

進氣口

  • 垂直、水平雙濾芯空氣濾清器
  • 外罩安裝支架及管線
  • 帶預清器的空氣濾清器

控制面板

  • 本端 NFPA99-110 警報模組含 LED
  • 同步模組
  • 遠端 24V 8/16 燈信號器
  • 引擎 故障繼電器
  • PL1000E/PL1000T 通訊模組
  • 自訂 8 燈警報模組

冷卻

  • 進氣口/出口連接
  • 水套水冷卻液加熱器
  • 後冷器空氣管線、後冷器芯子更換

排氣

  • 彈性管件
  • 14" 凸緣套件
  • 406 mm 彎管套件
  • 406 mm 凸緣套件
  • 消音器 (15/18/25 dBA 衰減) 及火花防止器消音器含 ANSI 隨附凸緣
  • 16" 火花防止器消音器
  • 356-406mm 凸緣和排氣擴充器
  • 15/18/25 dBA 消音器衰減

燃油系統

  • 207-276kPa、30-40 psi 天然氣減量調節器
  • 14-69 kPa (2-10 psi) 天然氣壓力調節器
  • 24VDC 閉氣閥、天然氣減量調節器
  • 燃油濾清器、天然氣濾清器

發電機

  • 電纜檢修盒
  • 8.7/15 kV 渦流、差速器、變流器 (CCCT、DCT、CT)
  • 中電壓及高電壓發電機與附件
  • 480/4160/13200 伏特發電機選項 (60 Hz)
  • 發電機空氣濾清器
  • 軸承溫度偵測器
  • 歐洲匯流條
  • 415/400/380、3300/6600/11000 伏特發電機選項 (50 Hz)
  • 信號器模組
  • 發電機移除
  • 低電壓延長箱

調速系統

  • 負載分配模組

通用配備

  • 特殊塗裝順序
  • 工具組
  • 美國輔助標誌
  • 轉向組
  • 數位診斷工具

起動/充電

  • 60A、24V 充電交流發電機 (需要引擎驅動泵)
  • 取下電池
  • 20A 電池充電器
  • 蓄電池斷路開關
  • 電池含電纜和機架 (散裝出貨)
