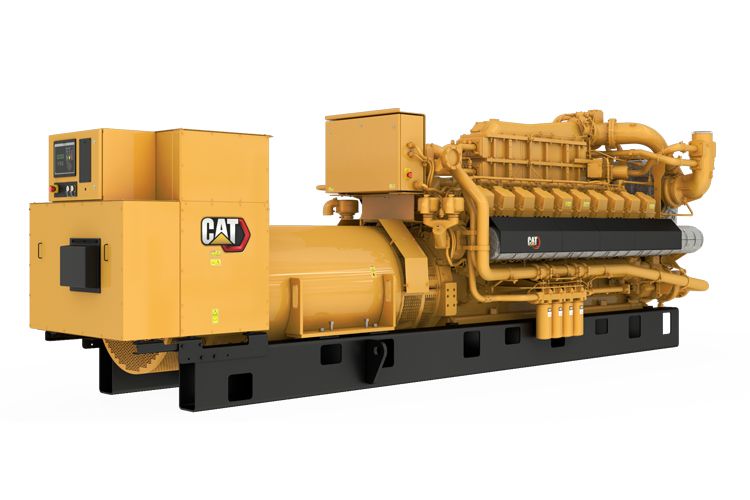

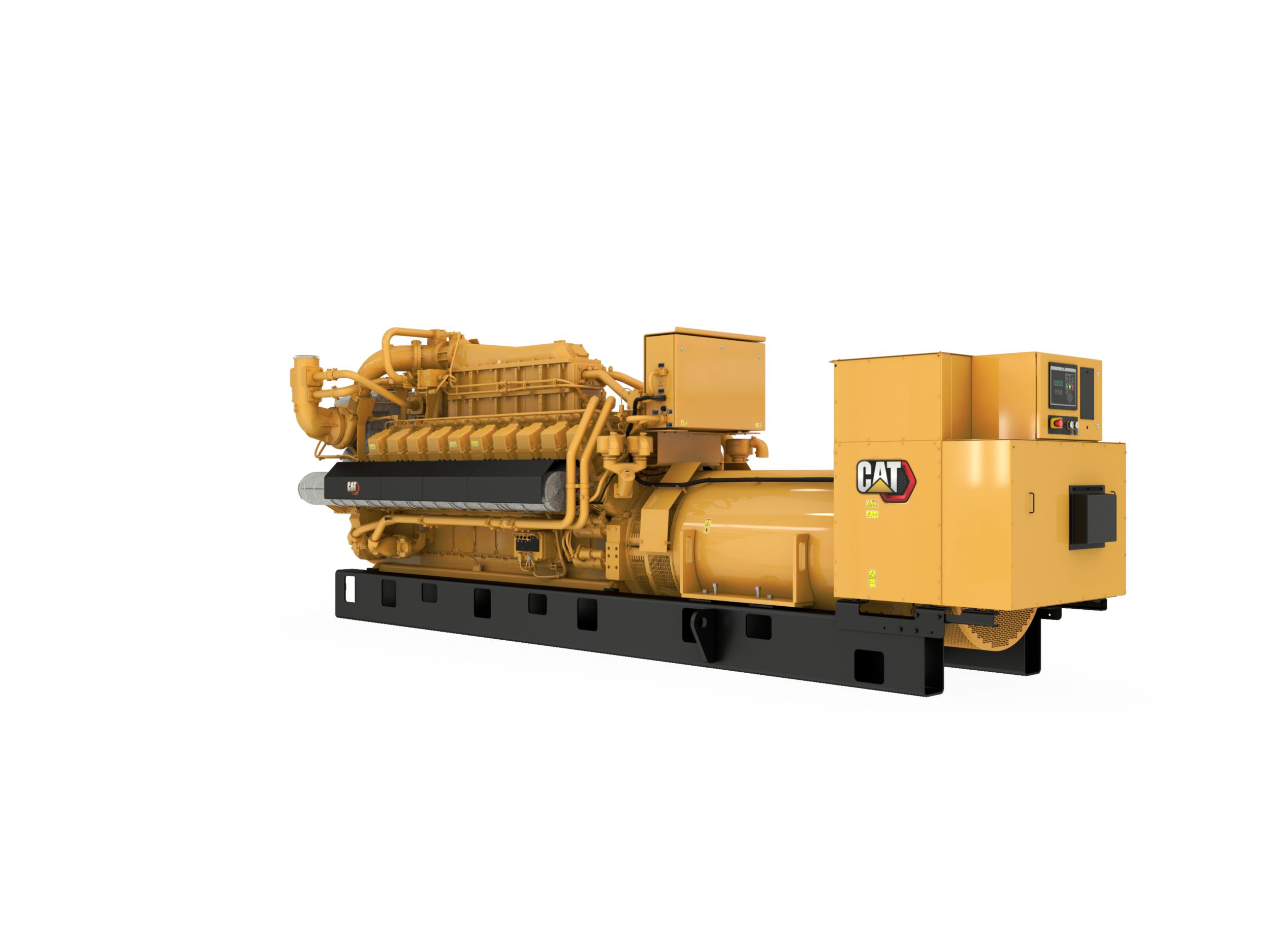

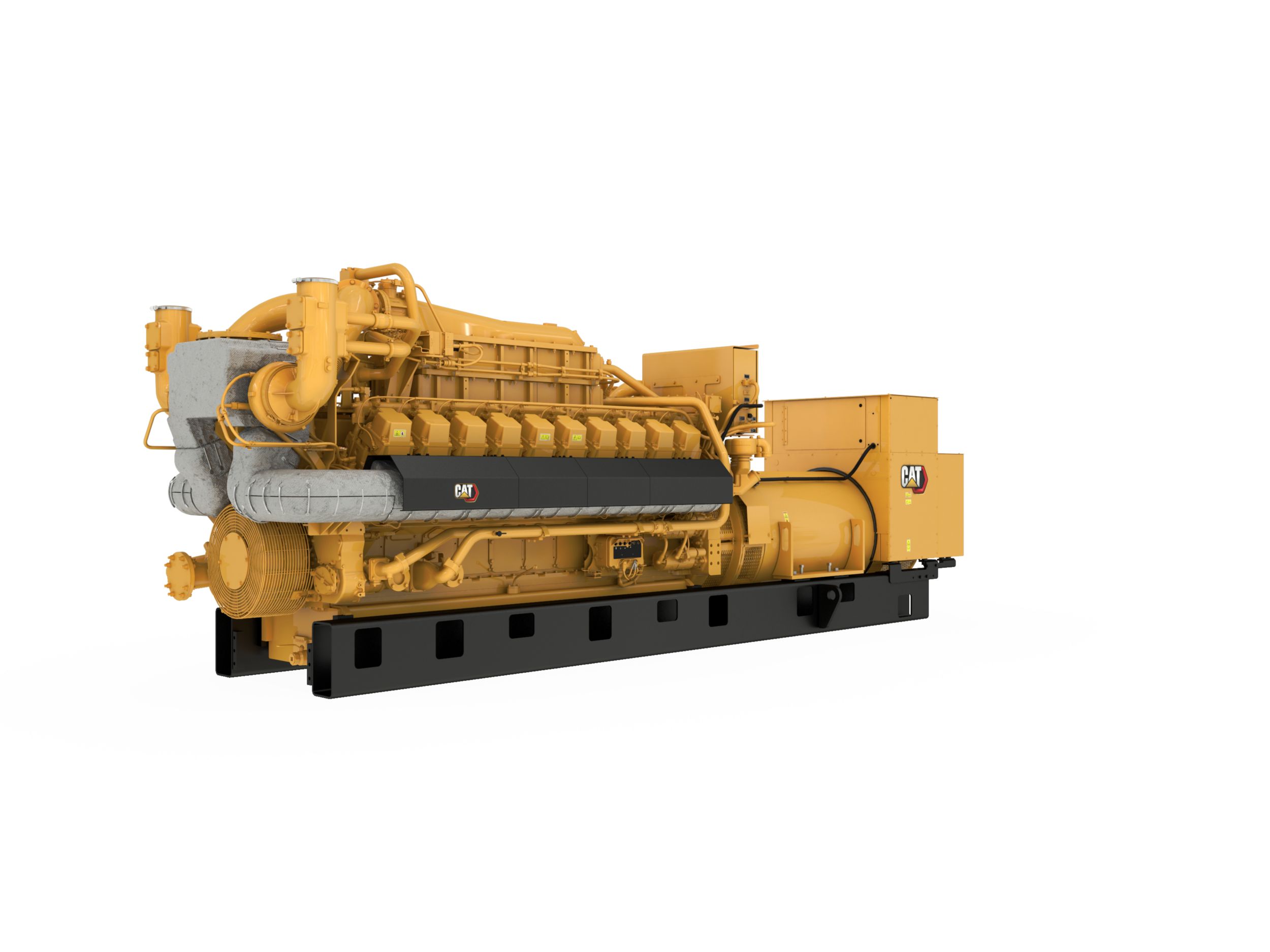

發電 G3520C 1457 - 2082 kW 天然氣發電機

功能一覽

CAT G3520C 天然氣引擎
SR4B 或 SR5 發電機
EMCP 4.3 控制面板
CAT 電子控制系統
廢氣排放
經實證的系統
完整的附件系列
全球產品支援

產品規格 G3520C

發電機組規格

引擎規格

發電機組尺寸

G3520C 標準設備

進氣口

  • 雙濾芯的一段式空氣濾清器,具備機櫃與維修指示器

控制面板

  • EMCP 4.3

冷卻

  • JW 進氣口和排氣口專用 ANSI 等級 6" 客戶凸緣連接
  • 引擎驅動水泵,適用於水套水及後冷器
  • 第 2 階段 SCAC-Cat 凸緣
  • 水套水及 SCAC 驅動泵
  • 水套水及 SCAC 恆溫器與出口--ANSI 6"/DN150

排氣

  • 乾式排氣歧管,絕緣且隔熱
  • 渦輪增壓器上的 Cat 凸緣面出口
  • 個別排氣口及渦輪增壓器出口以電線連接整合式溫度感測模組 (ITSM),並由 GECM 提供警報及停機功能

燃油系統

  • 燃油系統大小適用於 31.5 至 47.2 MJ/NM3 的乾燥管線天然氣,壓力為 10.2 至 34.5KPa 通往引擎燃油控制閥
  • 電子燃料計量閥、ANSI 凸緣
  • 節流板、24V DC 致動器,由 GECM 控制
  • 24V ETR 閉氣閥

點火系統

  • 電子點火系統 (由 GECM 控制)
  • 個別汽缸爆震感測正時 (DST)

發電機

  • 3 相無刷式,凸極
  • F 級絕緣和溫度上升
  • 無功衰減
  • 永久磁鐵勵磁
  • 繞組溫度偵測器
  • 防冷凝空間加熱器
  • SR4B 或 SR5
  • 匯流條連接
  • Caterpillar 數位電壓調節器 (CDVR) 搭配 3 相感測及 KVAR/PF 控制
  • SR4B

通用配備

  • 曲軸振動阻尼器和護板
  • 右側維修
  • 零件手冊
  • 操作及保養手冊
  • 烤漆 - Caterpillar 黃色,除了軌道與散熱器為亮黑色

G3520C 選配設備

進氣口

  • 外罩安裝支架及管線
  • 安裝支架
  • 帶預清器的空氣濾清器

控制面板

  • 自訂 8 燈警報模組
  • 本端 NFPA99-110 警報模組含 LED
  • 遠端 24-32V 8/16 信號器
  • 同步模組
  • PL1000E/PL1000T 通訊模組
  • 引擎 故障繼電器
  • 本端警報模組

冷卻

  • 進氣口/出口連接
  • 引擎泵
  • 後冷器空氣管線、後冷器芯子更換
  • 水套水冷卻液加熱器

排氣

  • 消音器 (15/18/25 dBA 衰減) 及火花防止器消音器含 ANSI 隨附凸緣
  • 排氣擴充器
  • 彈性接頭
  • 305/360/406 mm 彎管套件

燃油系統

  • 14-69 kPa (2-10 psi) 天然氣壓力調節器
  • 燃油濾清器
  • 24V 直流電閉氣閥
  • 207-276kPa、30-40 psi 天然氣減量調節器

發電機

  • 發電機移除
  • 信號器模組
  • 中電壓及高電壓發電機與附件
  • 60 Hz--480/4160 伏特發電機選項
  • 電纜檢修盒
  • 發電機空氣濾清器
  • 歐洲匯流條
  • 低電壓延長箱
  • 軸承溫度偵測器
  • 8.7/15 kV 等級 變流器 (CCCT、DCT、CT)
  • 50 Hz--3300/6600 伏特發電機選項

調速系統

  • 負載分配模組

起動/充電

  • 水套水加熱器
  • 蓄電池斷路開關
  • 24V 起動馬達
  • 電池含電纜和機架 (散裝出貨)
  • 60A、24V 充電交流發電機 (需要引擎驅動泵)
